32
[10]. UNIX в это время тоже не стоит на месте и у него происходят серьезные
изменения, которые приводят к появлению новой операционной системы
Linux.
Операционная система Linux построена на основе архитектуры UNIX,
но ее развитие происходит отдельно от системы UNIX, кроме того ее
основным преимуществом является то, что она распространяется бесплатно.
Linux характерны отличные показатели безопасности системы, стабильности
и производительности. Основные области применения Linux в корпоративной
середе – это файловые серверы, Web-серверы, шлюзы электронной почты. Но
данные услуги может предоставлять система и на базе Windows Server,
поэтому для того, чтобы понять преимущества одной системы и минусы
другой системы – необходимо сравнить некоторые из их особенностей.
Управление на первых операционных системах осуществлялось через
командную строку в символьном режиме, что было трудно для восприятия. Со
временем появился графический интерфейс для управления операционными
системами и в этом плане графический интерфейс Windows стал наиболее
популярен. В Linux так же присутствует графический интерфейс и довольно
понятный. Как в Windows, так и в Linux присутствует графический интерфейс
интуитивно понятный и функциональный, поэтому в этой области обе
операционные системы примерно одинаковы по возможностям.
В плане безопасности о Windows можно сказать, что она является
лидером по количеству обнаруженных ошибок и дыр в системе по сравнению
с другими операционными системами. Скорее всего это обусловлено тем, что
операционная система Windows распространена гораздо больше остальных
систем как в домашнем, так и в офисном использовании, поэтому
большинство вирусов и вредоносных программ ориентированно в основном
на операционную систему Windows. Но не стоит считать операционную
систему Windows беззащитной, потому что система безопасности у нее
33
постоянно совершенствуется, выпускаются обновления для закрытия
обнаруженных ошибок и дыр, сервисные пакеты с исправлениями. А при
использовании сетевых экранов, антивирусных программ, которые так же
рекомендуется использовать для защиты и в операционных системах Linux,
безопасность Windows можно считать на достаточном уровне.
Если рассматривать операционные системы со стороны стабильной
работы – то тут преимущественно выигрывает Linux благодаря закрепленным
за этой системой мнением, что она может работать без перебоев годами. В то
время как операционная система Windows известна такими фактами, как
зависание системы, «синий экран смерти» (фатальная ошибка, вызванная
несовместимостью определенных компонентов). Но так же известны факты,
что и многие сервера на базе Windows работают годы без перебоев. Таким
образом все же нельзя сказать, что Linux самая стабильная операционная
система, хоть и все плюсы на ее стороне, но все зависит так же от методов и
условий работы с операционной системой.
Возможности операционных систем Windows и Linux могут быть
ограничены финансами и потребностями. В остальных случаях и Windows и
Linux могут реализовать практически любые типы услуг. В большинстве
случаев Linux применяют для реализации Web-серверов, сервера DNS, печати,
файлов, электронной почты и многих других. На Windows так же можно
реализовать эти услуги, но основным преимуществом локальной сети на базе
Windows является служба каталогов Active Directory (AD), впервые
представленная в Windows Server 2000 и расширяющаяся во всех
последующих изданиях Windows Server. Служба Active Directory позволяет
централизованно управлять сетью и эффективно работать с данными типа
учетных записей, принтеров, баз данных, политик безопасности и многих
других [14].
34
При рассмотрении стоимости лицензий безусловное преимущество тут
у Linux, поскольку разные версии Linux разрабатываются согласно лицензии
GPL (General Public License – Универсальная общедоступная лицензия), так же
бесплатны и тысячи программ для Linux. Стоимость же лицензии Windows
Server и количество лицензий для пользователей может достигать немалых
сумм.
Выводы по главе.
В результате рассмотренных операционных систем можно сказать, что
преимуществами Windows являются хорошая эффективность работы,
широкое распространение и интуитивно понятный графический интерфейс,
служба каталогов Active Directory, огромное количество программ,
разработанных для Windows, частые исправления и обновления систем.
Преимуществами Linux являются высокая эффективность работы, стоимость,
безопасность системы и ее стабильность. Основным недостатком системы
Windows является цена, которая может составлять немалый бюджет, особенно
в крупных организациях, а также безопасность системы. Минусами системы
Linux являются бесплатные программы, для большинства из которых не
обеспечивается техническая поддержка и обслуживание, а также
администрирование системы требует высокой квалификации специалиста для
установки и конфигурирования. Основным критерием между системами
Windows и Linux является выбор покупки дорогой системы Windows сразу или
приобретение бесплатной системы Linux, но тогда для ее обслуживания
необходимы более квалифицированные специалисты, чем для Windows.
35
ГЛАВА 2. ООО «ЛОГИСТИЧЕСКАЯ КОМПАНИЯ
«ВЕСТА» И ЕЕ ПОТРЕБНОСТЬ В СЕТЕВЫХ СЕРВИСАХ
На сегодняшний день на рынке предоставлено большое разнообразие
серверных операционных систем, с помощью которых любая организация
может реализовать свои потребности. Основными задачами серверных
операционных систем является возможность переноса как можно больших
функций администрирования в сетевое пространство. Основные задачи,
которые должна реализовывать сетевая операционная система:
- централизованный доступ к сетевым ресурсам компании;
- поддержка сетевого оборудования разных производителей;
- возможность использования сетевых протоколов;
- обеспечение бесперебойного доступа к ресурсам;
- архивацию данных;
- безопасность данных в сети;
- возможность удаленного доступа для решения административных
задач и другие задачи.
Достаточно проблематично подобрать необходимую сетевую
операционную систему под свои нужды организации, поскольку практически
каждая может реализовать большинство из необходимых задач. Поэтому при
выборе необходимо оценивать реальные задачи и конкретные ситуации,
которые будет решать выбранная сетевая операционная система и
программное обеспечение, которое она поддерживает.
2.1. Вычислительная сеть предприятия ООО «Логистическая
компания «ВЕСТА»
Вычислительная сеть предприятия должна быть построена по
определённым правилам, чтобы она отвечала задачам предоставления
требуемых сетевых сервисов. Для построения сети необходимо знать
расположение рабочих станций, удаленность друг от друга, от сервера и
36
сетевого оборудования. Кроме того, необходимо знать, какая будет
конфигурация сети для того, чтобы можно было подобрать сетевое
оборудование под нужды данной сети.
2.1.1. Структура сети предприятия
Рассматривая структуру сети предприятия ООО «Логистическая
компания «ВЕСТА» необходимо отметить, что компания занимается
исследованием рынка определенных товаров, последующей его покупкой и
дальнейшей продажей. В связи с чем размер сети может варьироваться в
зависимости от оборотов компании, поскольку при их увеличении нужны
будут новые сотрудники, склады, из-за чего потребуется и расширение сети
предприятия. Другими словами, сеть предприятия должна уметь быстро
масштабироваться в зависимости от количества сотрудников в данный
момент.
На момент написания работы в предприятии работало 30 сотрудников в
одном офисе на двух этажах. Этажи между собой соединялись через
коммутатор, как и все компьютеры и сервера, то есть сеть предприятия
организована с использованием топологии «звезда» (рисунок 4).
37

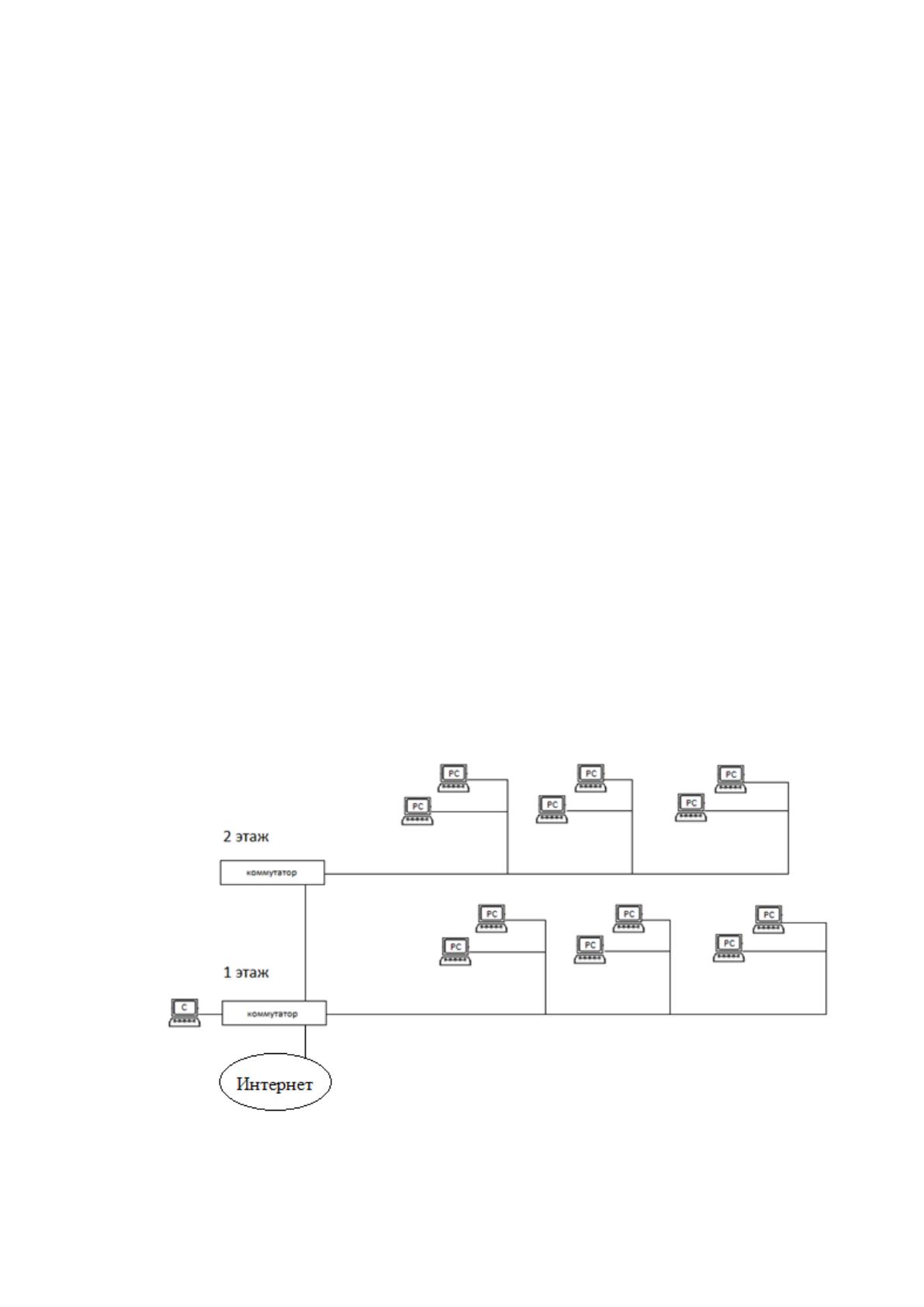

Рисунок 4 – Сеть предприятия ООО «Логистическая компания
«ВЕСТА»
Структура сети предприятия определяется физической моделью,
которая основывается на физической планировке и расстановке рабочих
станций в помещениях, охваченных сетью (рисунок 5).

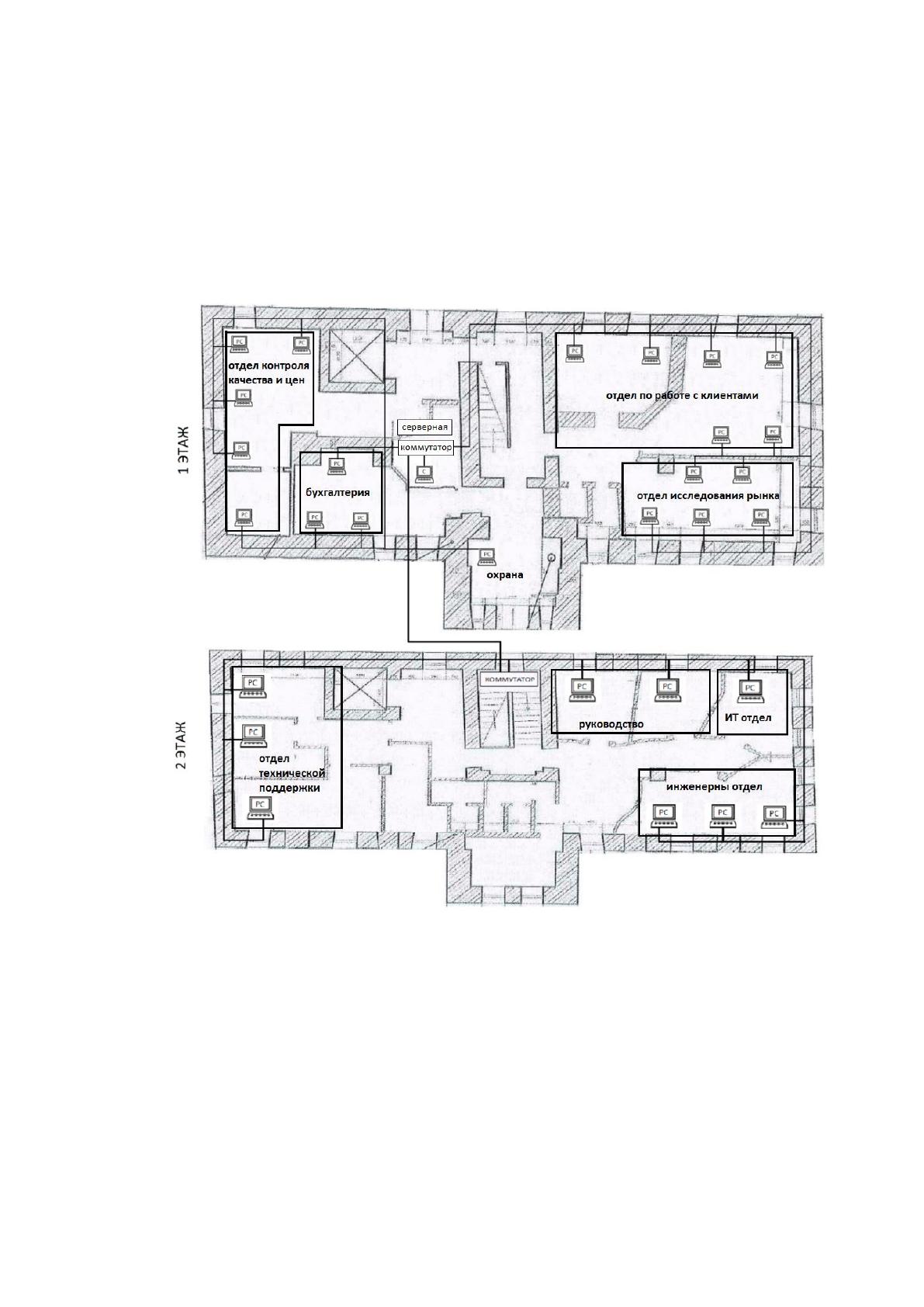

Рисунок 5 – Физическая модель локальной сети предприятия ООО
«Логистическая компания «ВЕСТА»
38
2.1.2. Исследование конфигурации сети предприятия
Сеть предприятия ООО «Логистическая компания «ВЕСТА» построена
на основе стандарта Fast Ethernet с использованием кабеля UTP категории 5E
24AWG. Кабели и розетки имеют стандартные разъемы RJ-45 [18].
Чтобы проверить работоспособность уже построенной сети можно
воспользоваться двумя моделями, которые предлагает стандарт IEEE 802.3,
называемые Transmission System Model 1 и Transmission System Model 2. Первая
модель основана на правилах, а вторая модель использует точные цифры. Первая
модель исходит из того, что все компоненты сети имеют наихудшие из
возможных характеристики, поэтому она предоставляет результат с запасом. Во
второй модели можно использовать реальные характеристики кабелей.
Правила модели 1:
Сегменты, выполненные на витых парах не должны быть длиннее 100 м.
Это относится к кабелям всех возможных категорий – 3, 4 и 5, к
сегментам 100BASE-T4 и 100BASE-TX.
Сегменты, выполненные на оптоволоконных кабелях, не должны быть
длиннее 412м.
Если используются адаптеры с внешними (выносными) трансиверами, то
трансиверные кабели не должны быть длиннее 50 см [36].
Измерив расстояния сегментов в сети ООО «Логистическая компания
«ВЕСТА» мы обнаружим, что проведенные провода удовлетворяют правилам
1 модели, то есть длина кабелей 100BaseTX составляет не более 100 метров на
сегмент, учитывая так же сегмент между этажами (рисунок 6).
Рассмотрим пример расчета по второй модели для сети, показанной на
рисунке. Вторая модель основана на вычислении суммарного двойного
времени прохождения сигнала по сети. Для вычисления полного двойного
времени прохождения для сегмента сети необходимо умножить длину
сегмента на величину задержки на метр, т.е. задержки сегментов, входящих в
39
путь максимальной длины, надо просуммировать и прибавить к этой сумме
величину задержки для приемопередающих узлов двух абонентов и величины
задержек для всех концентраторов, входящих в данный путь.

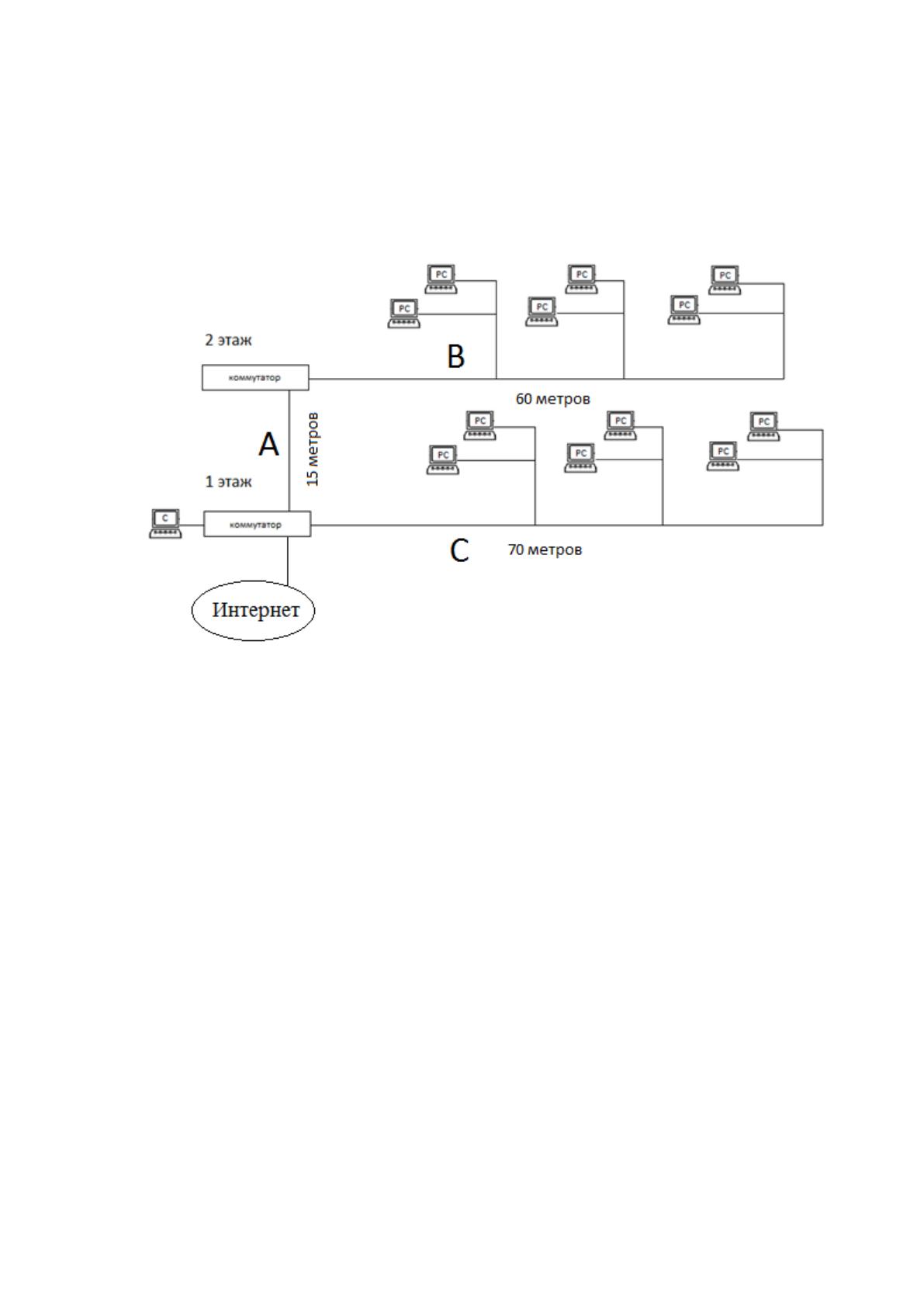

Рисунок 6 - Конфигурация сети Fast Ethernet ООО «Логистическая
компания «ВЕСТА» для витой пары
В сети предприятия максимальный путь составляют 2 сегмента – А и В,
которые включают в себя 15 и 60 метров кабеля 100BaseTX 5е категории [17].
В связи с этим произведем расчет работоспособности сети предприятия.
Вместо коммутатора между сегментами сделаем расчет даже для более
худшего варианта и будем считать, что у нас установлен концентратор 1
класса.
1. Рассчитаем задержку для 15 метрового сегмента (задержка для
кабеля 5 категории составляет 1,112 битовых интервалов на метр), умножая
задержку кабеля на метр на длину кабеля: 1,112*15 = 16,68 битовых
интервалов.
40
2. Рассчитаем задержку для 60 метрового сегмента: 1,112*60= 66,72
битовых интервалов.
3. Задержка для двух абонентов ТХ: 100 битовых интервалов [1].
4. Величина задержки концентратора 1 класса: 140 битовых
интервалов.
5. Суммируем все задержки и получим: 16,68+66,72+100+140= 323,4
битовых интервала.
Получается, что суммарная задержка сети предприятия меньше 512
(общей задержки для сети). Это означает, что сеть полностью работоспособна,
даже, если заменить оборудование на более дешевое. А поскольку у нас в
рассматриваемом сегменте установлен коммутатор – то единственным
ограничивающим фактором в нашей сети является максимальная длина кабеля
между интерфейсами, то есть не более 100 метров в нашем случае [3].
2.1.3. Сетевое оборудование
При выборе сетевого оборудования учитывается множество факторов,
такие как:
Уровень стандартизации оборудования и его совместимость с наиболее
распространенными программными средствами;
Скорость передачи информации и возможность ее дальнейшего
увеличения;
Топологию сети;
Метод управления обменом в сети;
Типы кабеля сети, его максимальную длину, защищенность от помех;
Стоимость и технические характеристики конкретных аппаратных
средств.
В сети предприятия ООО «Логистическая компания «ВЕСТА» было
использовано следующее сетевое оборудование.
Сервер:
41
Модель: LX140.4-008LH
Процессор: Intel Core i3-4130 3.40 Ghz
Оперативная память: 8 GB DDR-III PC3-12800 ECC
Жесткие диски: 4хHDD 600 GB SAS 6G 10000rpm
В качестве коммутаторов использовались Cisco WS-C2960-24TC-S-24-х
портовые свитчи с пропускной способностью в 100 Мбит/с. Это новое
семейство коммутаторов второго уровня с фиксированной конфигурацией,
которое позволяет подключать рабочие станции к сетям Fast Ethernet и Gigabit
Ethernet на скорости среды передачи, удовлетворяя растущие потребности в
пропускной способности на периферии сети. Для агрегации применяются
комбинированные гигабитные uplink-порты, которые могут объединяться в
единый канал по технологии GigabitEtherChannel дорогостоящие и
качественные коммутаторы.
Комплектующие рабочих станций:
Материнская плата: MSI H81M PRO-VD
Процессор: Intel® Core™ i3-4360
Оперативная память: Kingston DDR3 4Gb, PC12800
Жесткий диск: Seagate 7200 500 GB
В качестве принтеров были выбраны 2 штуки МФУ Ricoh Aficio MP
201SPF, которые позволяют печатать и сканировать по сети. Довольно быстро
прогревается и печатает, а также имеет модуль шифрования и разнообразные
функции безопасной перезаписи данных, которые защитят
конфиденциальную информацию.
В процессе изучения предприятия ООО «Логистическая компания
«ВЕСТА» было определено, что сеть предприятия построена на основе
топологии «звезда», была определена структура предприятия. Была проверена
локально вычислительная сеть и подтверждена ее работоспособность. При
изучении сетевого оборудования были определены узлы предприятия.
