22
Доменное имя может состоять от 2 (в некоторых зонах от 3) символов,
а максимальная же длина имени сайта – может варьироваться до 63 знаков.
Все доменные имена принято делить по видам, а именно (Рисунок 16):
международные домены;
национальные домены;
зарезервированные домены.
Рисунок 16 – Виды доменных имен
Доменная зона — совокупность всех имён определённого уровня
(зоны). Доменные зоны России:
.ru;
.ru.com;
.com.ru;
.msk.ru и другие.
Международные зоны, которые чаще всего можно встретить это .com
(коммерческие организации), .edu (образовательные учреждения), .gov (зона
относящиеся к правительству), .org (общественные организации).
В первой главе выпускной квалификационной работы были
рассмотрены теоретические основы сетей передачи данных, а так же
рассмотрен вопрос предмета исследования и получены следующие выводы:
1. Основными понятиями теории сетей являются:
абонент;
сервер;
23
клиент;
пропускная способность сети.
2. Рассмотрена классификация сетей по следующим признакам:
по территориальному признаку, выделяют следующие виды сетей:
Global Area Network (GAN), Wide Area Network (WAN), Metropolitan Area
Network (MAN), Local Area Network (LAN);
по физическим базовым топологиям построения, выделяют:
шинную (магистральную) структуру, звездообразную структуру, кольцевую
структуру;
по типу организации работы сети, выделяют: одноранговые сети и
сети с выделенным сервером.
3. Изучены три уровня адресов в сети:
адрес локального узла или MAC-адрес;
IP-адрес;
символьный идентификатор или доменное имя.
24
Глава 2. Аналитическая часть
2.1. Общие сведения о МКОУ СОШ № 27
На основании Постановления Администрации Нязепетровского
муниципального района Челябинской области № 1113 от 18.11.2011 г.
Муниципальное общеобразовательное учреждение «Средняя
общеобразовательная школа № 27 г. Нязепетровска» переименована в
Муниципальное казенное общеобразовательное учреждение «Средняя
общеобразовательная школа № 27 г. Нязепетровска»
Полное наименование учреждения:
Муниципальное казенное общеобразовательное учреждение «Средняя
общеобразовательная школа № 27 г.Нязепетровска»
Сокращенное наименование: МКОУ СОШ № 27 г. Нязепетровска.
Учредителем и собственником имущества МКОУ СОШ № 27
г.Нязепетровска является муниципальное образование «Нязепетровский
муниципальный район Челябинской области».
Функции и полномочия Учредителя Школы осуществляет
администрация Нязепетровского муниципального района в лице управления
образования администрации Нязепетровского муниципального района.
Местонахождение, почтовый адрес:
Российская Федерация, 456970, Челябинская область,
г.Нязепетровск, ул.К.Маркса, 20 , 2-й этаж
тел.: 8(35156)3-35-17
факс: 8(35156)3-16-02
E-mail: otdobr@chel.surnet.ru
сайт: http://uo-nzp.ucoz.ru
Время работы: 08:00 - 17:00
Выходные дни : суббота и воскресенье.
25
Школа работает по графику шестидневной рабочей недели с одним
выходным днем(воскресенье), 1-9 класс – пятидневной, выходные
дни(суббота, воскресенье).
Продолжительность академического часа в 1-м классе - 1 полугодие по
35 минут, 2 полугодие по 40 минут, в последующих классах - 45 минут.
Местоположение: 456971, г.Нязепетровск, ул.Ползунова, д.7 [41].

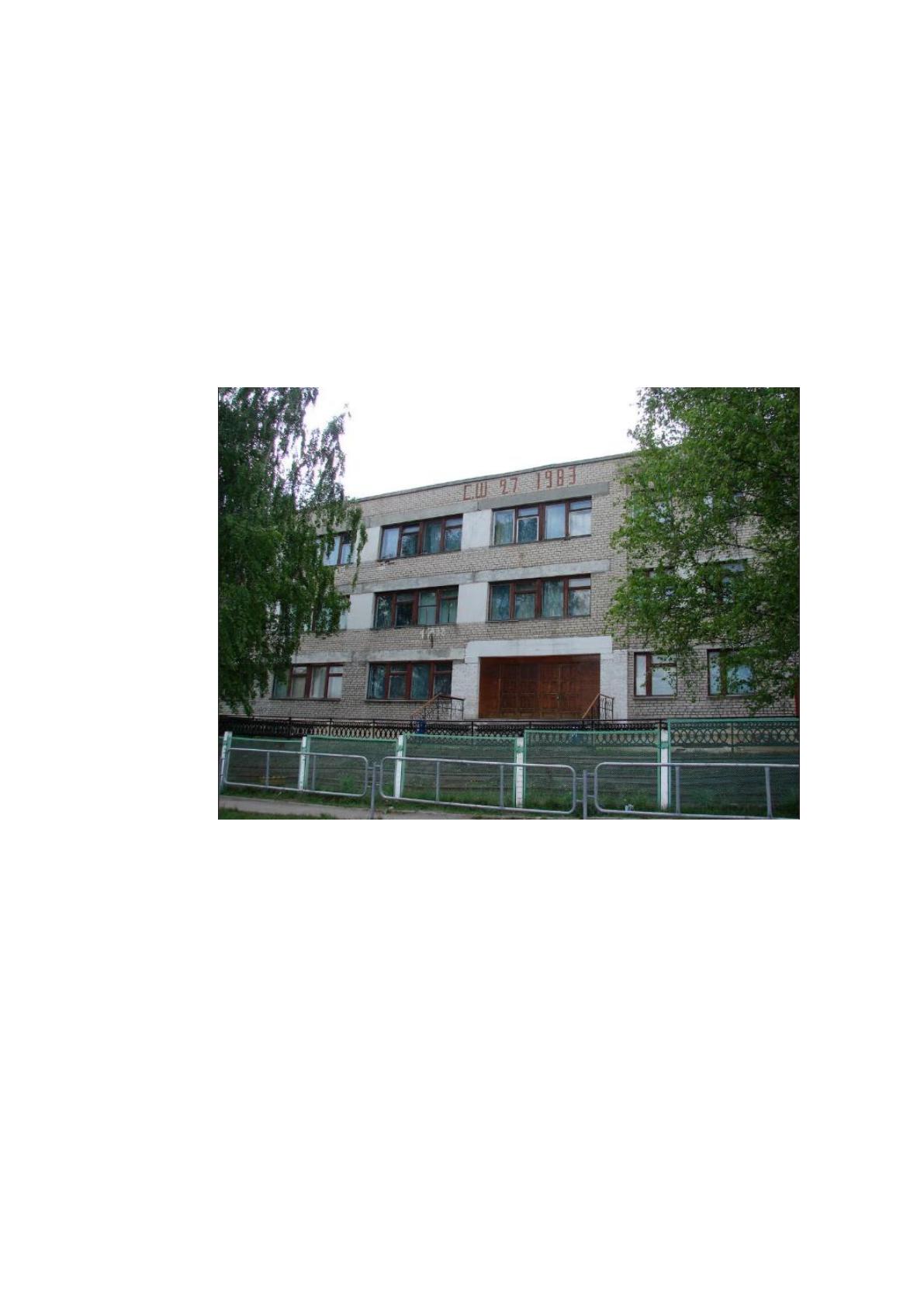

Фотография школы показана на рисунке 17.
Рисунок 17 – МКОУ СОШ №27
Выпускная квалификационная работа проводилась в IT-отделе школы в
должности системного администратора. Основными обязанностями
системного администратора являются [5]:
1. установка операционных систем и программного обеспечения,
необходимого для работы на серверах и рабочих станциях;
2. настройка программного обеспечения на серверах и рабочих
станциях;
26
3. поддержка в рабочем состоянии программного обеспечения серверов
и рабочих станций;
4. регистрация пользователей локальной сети и почтового сервера,
выдача паролей сотрудникам и учителям;
5. установка прав доступа и мониторинг использования сетевых
ресурсов;
6. обеспечение своевременного копирования, архивирования и
резервного копирования данных;
7. устранение сбоев в работе локальной сети или нарушения работы
сетевого оборудования;
8. проведение мониторинга сети, выработка предложения по развитию
сетевой инфраструктуры;
9. настройка сетевой и межсетевой безопасности;
10. настройка антивирусной защиты локальной компьютерной сети,
серверов и рабочих станций;
11. контроль за установкой оборудования локальной сети сторонними
специалистами [39].

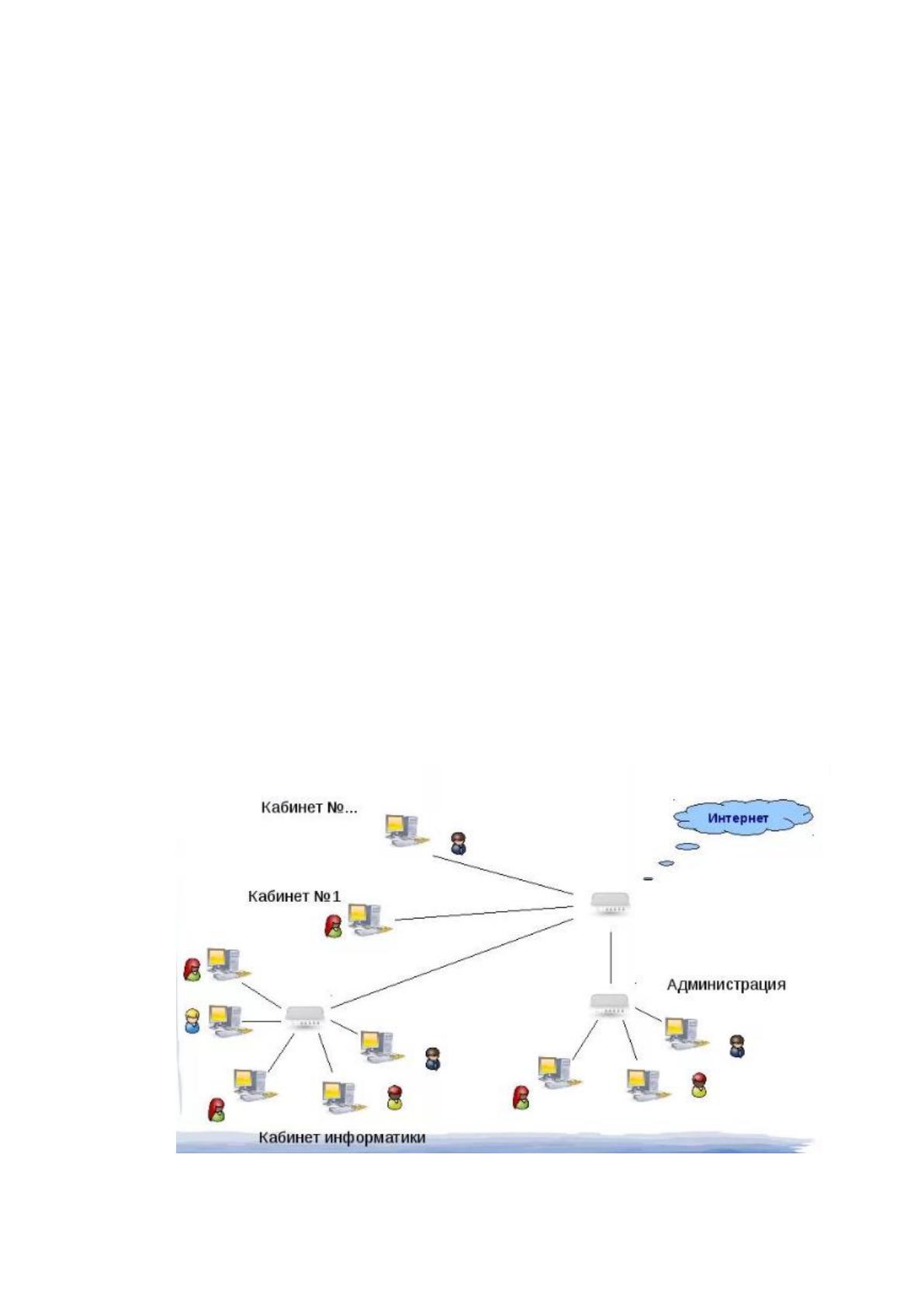

Упрощенная локальная сеть школы показана на рисунке 18.
Рисунок 18 – Упрощенная локальная сеть школы
27
Из рисунка 18 видно, что локальная сеть школы должна обеспечивать
интернетом все учебные кабинеты, а так же кабинет информатики и
администрацию.
2.2. Аппаратное обеспечение и топология ЛВС МКОУ СОШ №27
Локальная сеть школы реализована беспроводным способом.

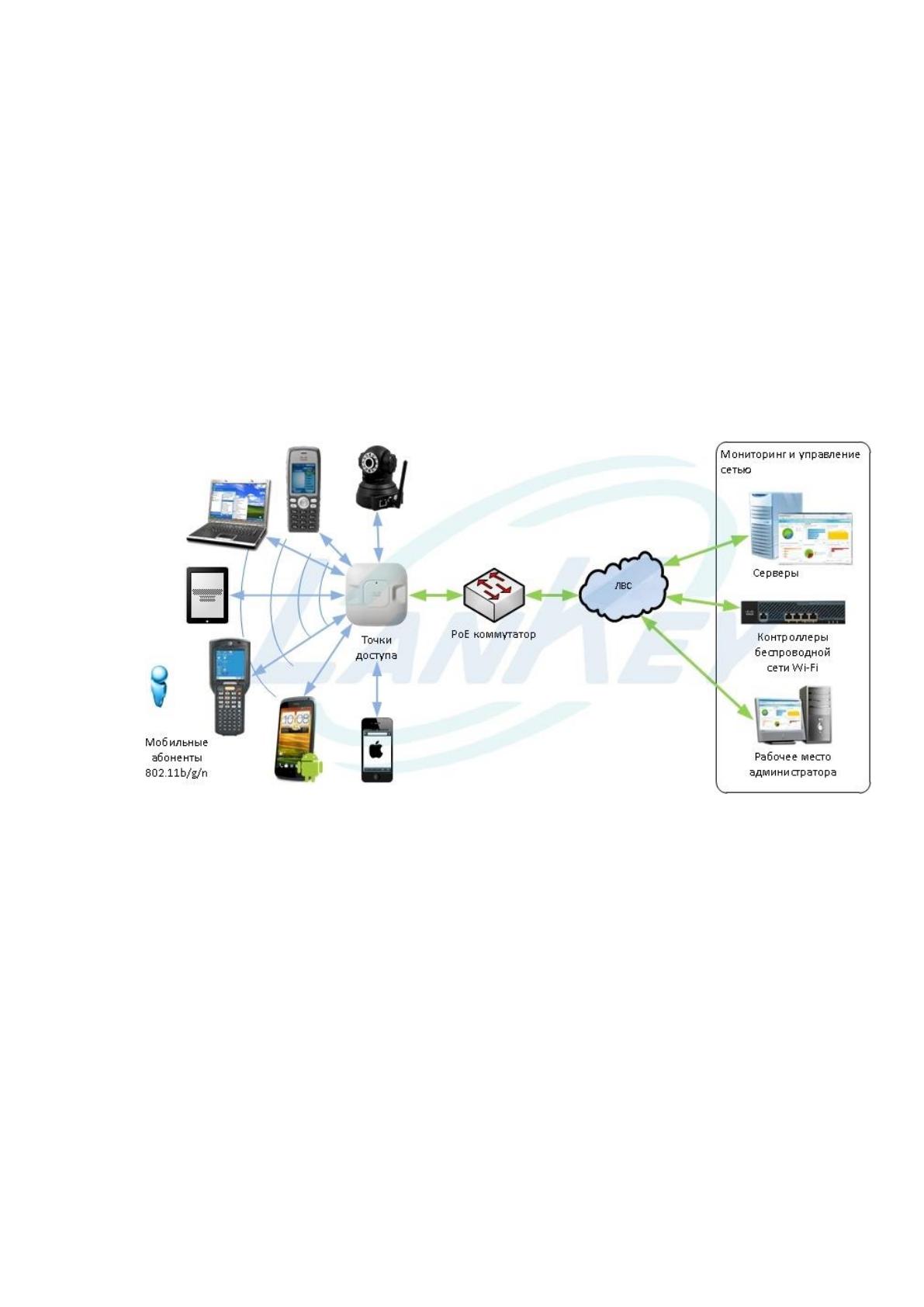

Рассмотрим основные составляющие компьютерной сети, построенной на
беспроводной технологии (Рисунок 19).
Рисунок 19 – Основные компоненты беспроводной сети
Основные компоненты беспроводной сети [11]:
Wi-Fi точка доступа (AP);
контроллер Wi-Fi точек доступа (АС);
антенны Wi-Fi точек доступа;
маршрутизатор (router);
коммутатор (switch);
сетевые интерфейсные платы;
беспроводные адаптеры и пр.
28
Рассмотрим более подробно аппаратные части и проанализируем зоны
покрытия локальной сети школы МКОУ СОШ №27.
1. Wi-Fi точка доступа (AP) является основным устройством в
структуре беспроводной сети. Wi-Fi точка доступа отвечает за объединение
всех сетевых элементов в единое целое. Каждая точка доступа обеспечивает
свою собственную зону покрытия, которая зависит от мощности передатчика
устройства, препятствий для распространения сигнала (стены, перегородки,
стойки и т. д.) Точки доступа могут комбинировать проводные и
беспроводные сети, действуя как сетевой порт [13].
Так как предприятие находится в здании, где проходит большое
количество других сетей, требуется централизованная архитектура, где
контроллер автоматически измерял бы зашумленность каждого сегмента
сети, выбирал наиболее чистый канал. Так как требуемая скорость передачи
данных обеспечивается только в стандарте 802.11n, выбираем точку доступа
Cisco AIR-AP1262N-R-K9.
Точка доступа Cisco AIR-AP1262N-R-K9 (Рисунок ) предоставляет
возможность развёртывания двухдиапазонных беспроводных сетей для
разных предприятий [12].
.

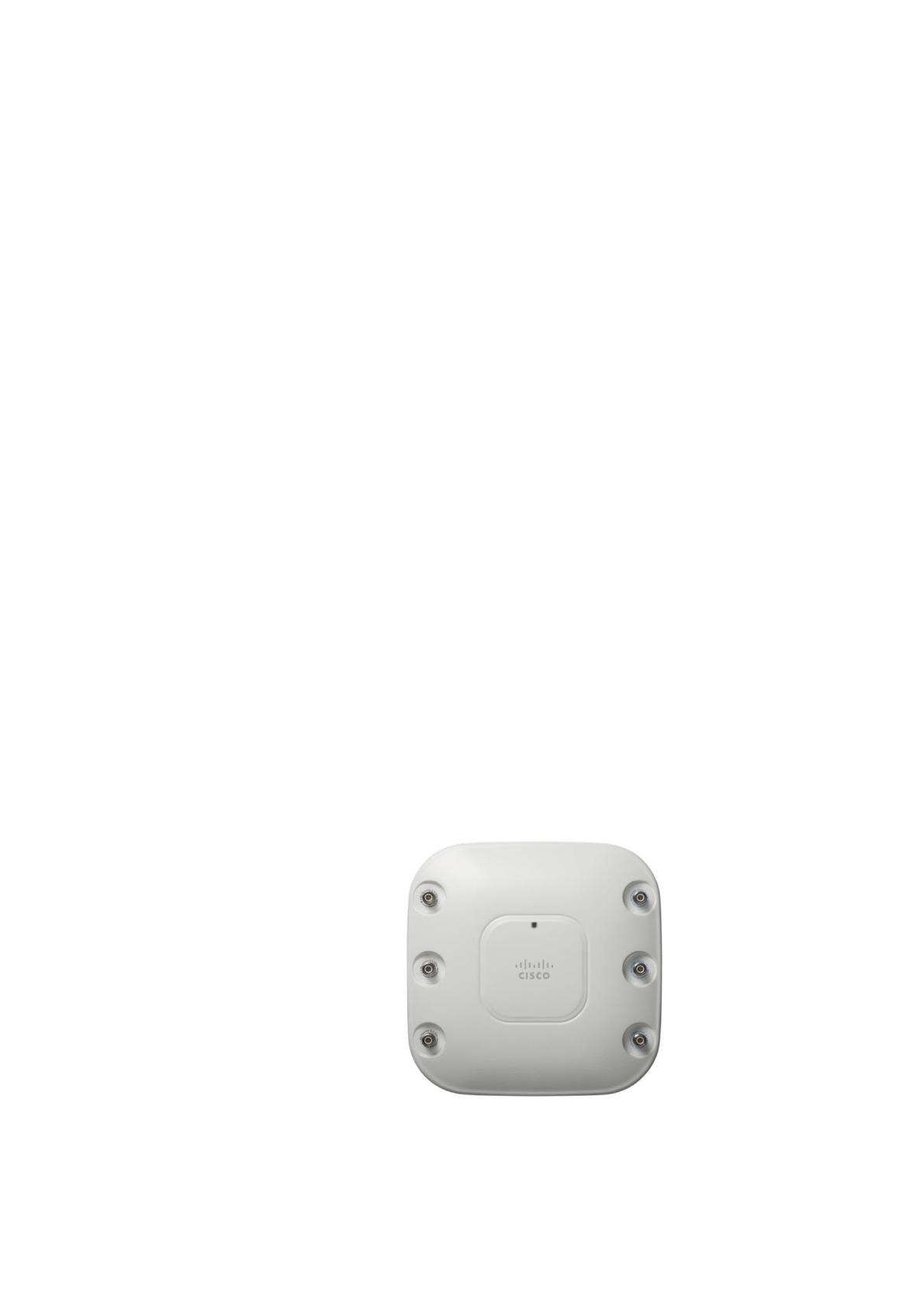

Рисунок 20 - Точка доступа Cisco AIR-AP1262N-R-K9
29
Модульный дизайн AP1200 одновременно поддерживает модули двух
стандартов: IEEE 802.11b и 802.11a (таблица 2). Это даёт возможность
построить многоуровневые беспроводные сети, где некоторые пользователи
получат возможность работать на скоростях до 54 Мбит/сек, а другие – до 11
Мбит/сек [15].
Таблица 2 – Характеристики Cisco AIR-AP1262N-R-K9
Общие характеристики
Тип
Wi-Fi точка доступа
Стандарт беспроводной связи
802.11n, частота 2,4/5 ГГц
Поддержка MIMO
Есть
Максимальная скорость
беспроводного соединения
300 Мбит/с
Прием/передача
Защита информации
WPA, WPA2, 802.1x
Мониторинг и конфигурирование
Консольный порт
Есть
Поддержка SNMP
Есть
Память
Объем оперативной памяти
128 Мб
Объем флеш-памяти
32 Мб
Дополнительно
Питание через Ethernet-кабель
(PoE)
Есть
Флеш-память
Есть
Размеры (ШхВхГ)
220х47х220 мм
Вес
860 г
Дополнительная информация
шесть разъемов под внешние антенны
2. Антенны являются частью точек доступа, и их основная цель -
усилить сигнал передатчика. Антенны могут быть как интегрированными
(внутренними), так и внешними [18].
30
3. Коммутаторы (Рисунок 21) используются для подключения точек
доступа и контроллеров в одну сеть и могут также обеспечивать питание для
точек доступа с использованием технологии Power over Ethernet (PoE),
которая предполагает возможность передачи мощности и данных по одному
кабелю (витая пара) по расстояние 100 м.

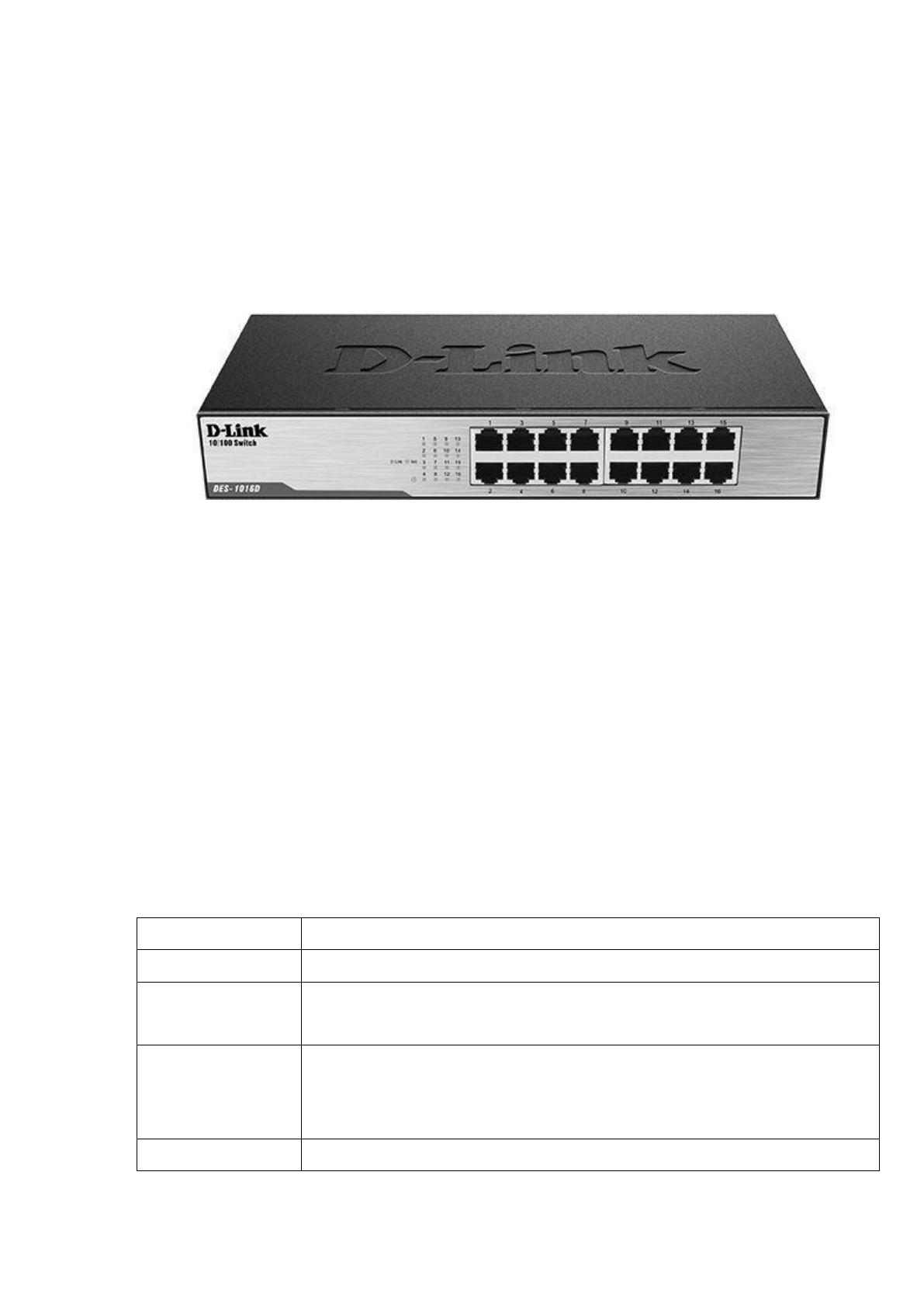

Рисунок 21 - Коммутатор D-LINK DES-1016D/H1A
Коммутатор хранит в памяти таблицу коммутации, в которой
указывается соответствие MAC-адреса узла порту коммутатора. Если MAC-
адрес хоста-получателя не ассоциирован с каким-либо портом коммутатора,
то кадр будет отправлен на все порты, за исключением того порта, с которого
он был получен. Со временем коммутатор строит таблицу для всех активных
MAC-адресов, в результате трафик локализуется [22].
Основные характеристики D-LINK DES-1016D/H1A представлены в
таблице 3.
Таблица 3 – Основные характеристики D-LINK DES-1016D/H1A
Установка
Возможен монтаж в 19’’ стойку
Тип
Неуправляемый
Порты 10-
100 Base-TX
16 шт.
Особенно
сти
Буфер пакетов – 256 Кб Jumbo-фрейм – 2 Кб,
коммутационная матрица – 3,2 Гбит/с, функция
энергосбережения, поддержка QoS
Размеры
282х150х44 мм
31
4. Беспроводные адаптеры - это пользовательские устройства, которые
устанавливаются на рабочих станциях (ПК) и обеспечивают их подключение
к существующей беспроводной сети. Сетевые интерфейсные платы (NIC –
network interface controller/card), или сетевая карта позволяет компьютеру
взаимодействовать с другими устройствами, подключенными к
вычислительной сети (Рисунок 2).
Сетевые платы могут быть реализованы конструктивно в следующих
исполнениях [24]:
внутренние сетевые платы — отдельные платы, вставляющиеся в
ISA, PCI или PCI-E слот;
внешние сетевые платы, подключающиеся через LPT [2], USB
или PCMCIA интерфейс, преимущественно использующиеся в ноутбуках;
встроенные в материнскую плату сетевые платы, данная
конструктивная реализация на сегодняшний день является более удобной и
представляет более дешевый вариант.

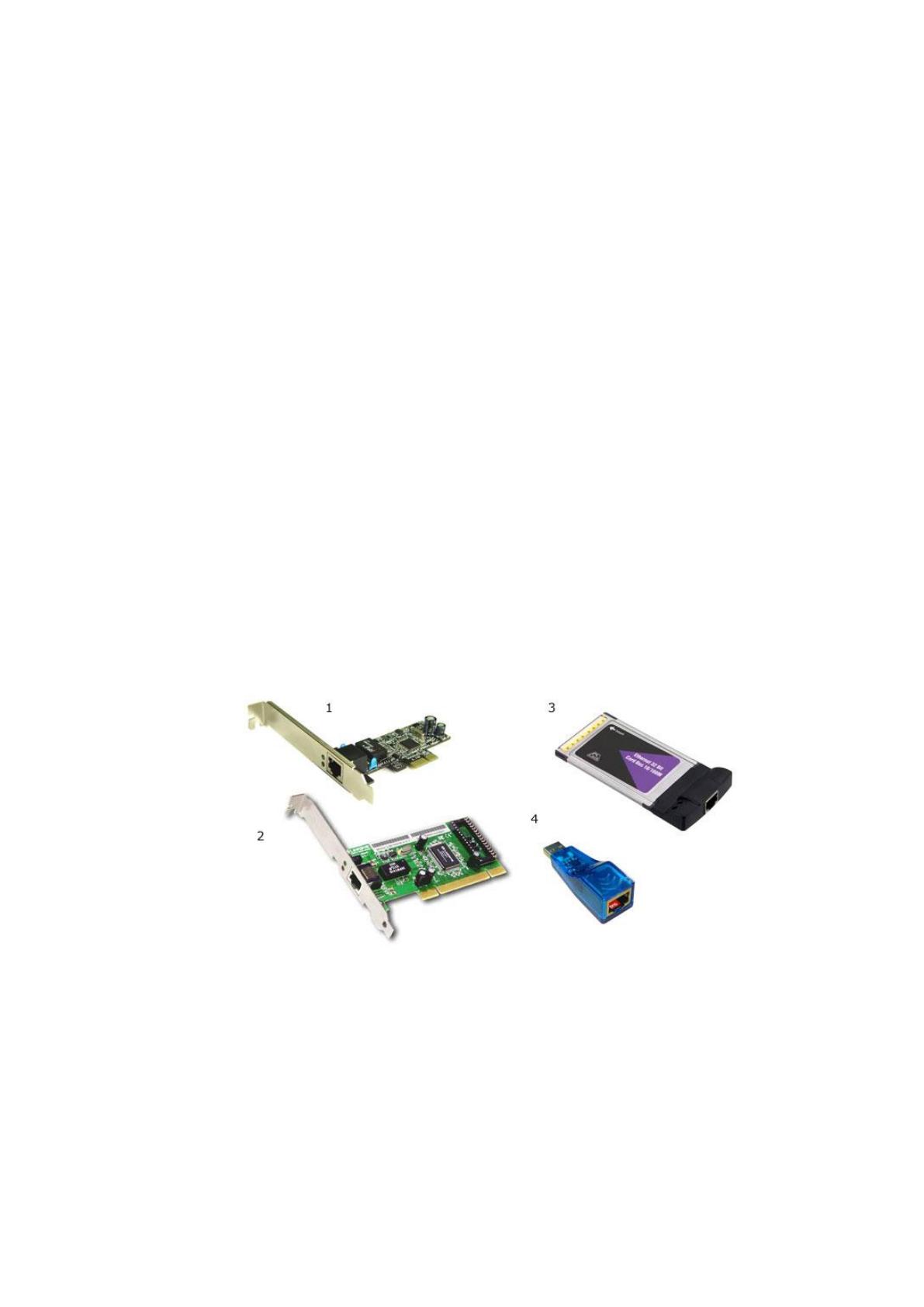

Рисунок 22 – Сетевые платы, различные варианты
исполнения: 1. PCI-EXPRESS. 2. PCI. 3. PCMCIA. 4. USB.
Проведем измерение реального покрытия на школы уровня доступа.
уровень доступа замерен с помощью программы tamograp site survey
(Рисунок 3).
