15
двухступенчатое (каскадное) помехоустойчивое кодирование битовых
потоков перед тем, как они будут промодулированы и поступят в канал
передачи данных. Суть помехоустойчивого кодирования состоит в
добавлении в исходный информационный поток по определенным
алгоритмам избыточных ("защитных") битов, которые используются
декодером на приемном конце для обнаружения и исправления ошибок.
Каскадирование блочного кода Рида-Соломона и простого сверточного кода,
декодируемого по алгоритму Витерби, позволяет исправлять не только
одиночные ошибки, но и пакеты ошибок, обеспечивая тем самым
практически 100% гарантию целостности передаваемых данных. Кроме того,
помехоустойчивое кодирование является и способом технического закрытия,
обеспечивающего относительную безопасность передаваемой информации в
общей среде передачи[4].
Ещё одним проблемным моментом является то, что сеть бытового
электропитания служит общей средой передачи данных, то есть в один
момент времени передачу могут осуществлять сразу несколько устройств. В
такой ситуации для разрешения конфликтов столкновения трафика
необходим регулирующий механизм - протокол доступа к среде. В качестве
такого протокола был выбран хорошо известный Ethernet, который в
технологии Powerline был расширен путем добавления дополнительных
полей приоритезации. Такая модификация вызвана необходимостью
гарантированной полосы пропускания для передачи голоса и видео через IP,
когда величина задержки является критичным параметром. Пакеты,
содержащие голос или видео в этом случае помечаются как "timingcritical", т.
е. имеют самый высокий приоритет при обработке и доступе к среде
передачи[5].
Практическая реализация и использование PowerLine
Итак, мы рассмотрели основные принципы технологии Powerline. К
сожалению, доступ к полной версии стандарта HomePlug 1.0 specification
ограничен (только члены HomePlugAlliance), и за кадром остались такие
16
интересные вопросы как требования к электропроводке, дальности передачи
и структура построения. Приблизительно оценить отдельные параметры
можно на примере некоторых производителей. Так фирма Phonex предлагает
устройство PhonexBroadband QX-201 NeverWire 14 (рис.10) с максимальной
скоростью до 14 Мб/с.
Расстояние между отдельными точками небольшое, несколько десятков
метров. Как видно из рисунка, объединение пользователей в доме можно
осуществлять через сеть электропитания, а в качестве доступа к
магистральной сети использовать один или несколько модемов (кабельных
или DSL)[6].
На данный момент в России предлагается большой выбор
оборудования для создания локальных сетей по технологии PLC . Например,
производства компании PLANET ' s powerlinecommunication , которое
работает с PLC стандартом HomePlug1.0 specification, в котором определена
скорость передачи данных до 14 Мб/сек. Продукт носит название PL -401 E и
представляет собой мост с одним PLC -портом, и свитч с четырьмя LAN -
портами.
1.2 Типы Электромодемов
1.2.1 Адаптер Powerline стандарта AV200 с функцией усилителя
беспроводного сигнала до 300 Мбит/сTL-WPA2220

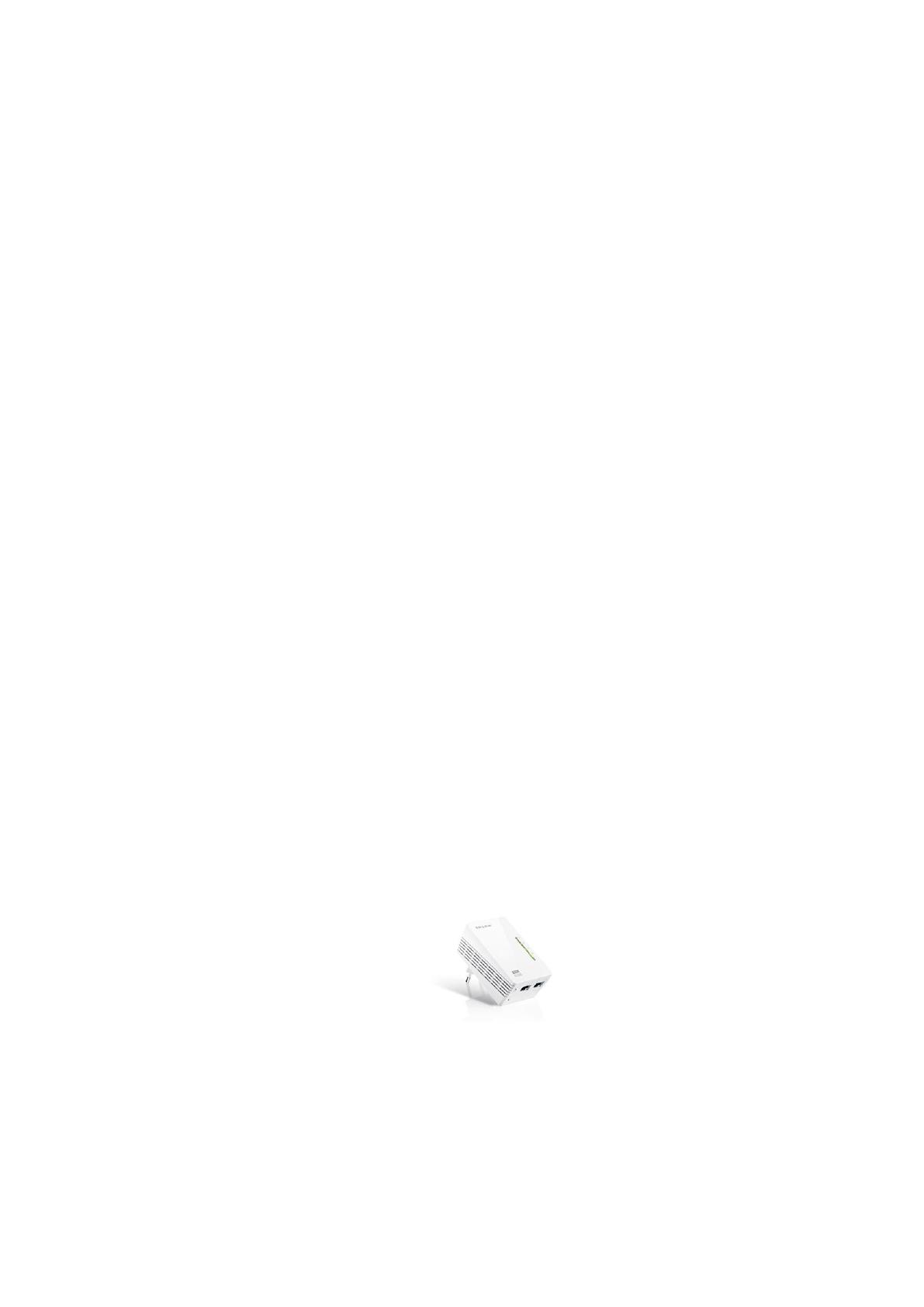

Рисунок 7 - Адаптер Powerline стандарта AV200
Предназначение устройства
TL-WPA2220 позволит вам увеличить зону покрытия локальной сети в
любой комнате вашего дома благодаря существующей электросети. TL-
17
WPA2220 обладает кнопкой Wi-Fi Clone, позволяющей значительным
образом расширить зону покрытия беспроводного сигнала - устройство
автоматически скопирует SSID и пароль вашего маршрутизатора. Таким
образом, TL-WPA2220 упростит вам настройку беспроводной сети и
предоставит стабильное качество связи внутри вашей домашней сети. (рис.7)
Значительное увеличение зоны покрытия беспроводной сети
одним нажатием
Благодаря кнопке Wi-Fi Clone, обеспечивающей значительное
увеличение зоны покрытия беспроводной сети, TL-WPA2220 может
автоматически копировать название сети (SSID) и Пароль вашего
маршрутизатора одним нажатием. После нажатия кнопки вы сможете
разместить адаптер Powerline в любом месте по вашему усмотрению,
используя проводной или беспроводное подключение и наслаждаться единой
надежной локальной сетью у себя дома или в офисе.
Увеличьте зону покрытия беспроводного сигнала в каждой
комнате
Благодаря скорости передачи беспроводного сигнала до 300 Мбит/свы
сможете одновременно увеличить зону покрытия беспроводной сети по
существующей сети Powerline, а также сможете транслировать беспроводной
сигнал для любых устройств, поддерживающих Wi-Fi в другой зоне вашего
дома или офиса.
Особенности
Кнопка Wi-Fi Clone упростит настройку беспроводной сети и
позволит создать надежную единую домашнюю сеть
Стандарт Home Plug AV позволит настроить передачу данных по
беспроводной сети на скорости до 200 Мбит/с, что идеально подойдет для
бесперебойной трансляции видео высокой четкости, 3D-видео, а также
онлайн-игр
Увеличьте зону покрытия беспроводной сети на скорости до 300
Мбит/св ранее труднодоступных зонах вашего дома или офиса
18
2 порта Ethernet позволят вашим телевизорам, игровым консолям
или ПК подключаться к сети Интернет
Зона покрытия до 300 метров через домашнюю бытовую
электросеть
Простая установка, дополнительные настройки не требуются
Поддержка протокола IGMP для групповой передачи данных по
IP-сетям, оптимизация работы с цифровым телевидением (IPTV)
Таблица 1
Характеристики
Аппаратное обеспечение
Стандарты и протоколы
HomePlug AV, IEEE802.3, IEEE802.3u,
IEEE802.11b/g/n
Интерфейс
2 порта Ethernet 10/100 Мбит/с
Тип розетки
EU, UK, US, AR
Кнопки
Кнопка Pair, Кнопка Reset, Кнопка Wi-Fi/Wi-
FI Clone
Светодиодные индикаторы
PWR (Питание), PLC (Powerline), ETH
(Ethernet), Wi-Fi/Wi-Fi Clone
Размеры (ШхДхВ)
94 × 54 × 40 мм
Энергопотребление
< 6 Вт
Диапазон
300 метров в помещении
Возможности программного обеспечения
Технология
модуляции
OFDM (PLC)
Шифрование
Защита Powerline:
128-битное шифрование AES
Защита беспроводной сети:
WEP, WPA/WPA2, WPA-PSK/WPA2-PSK
шифрование
1.2.2 Адаптер Powerline стандарта AV200 со встроенной розеткой
TL-PA2010P
19

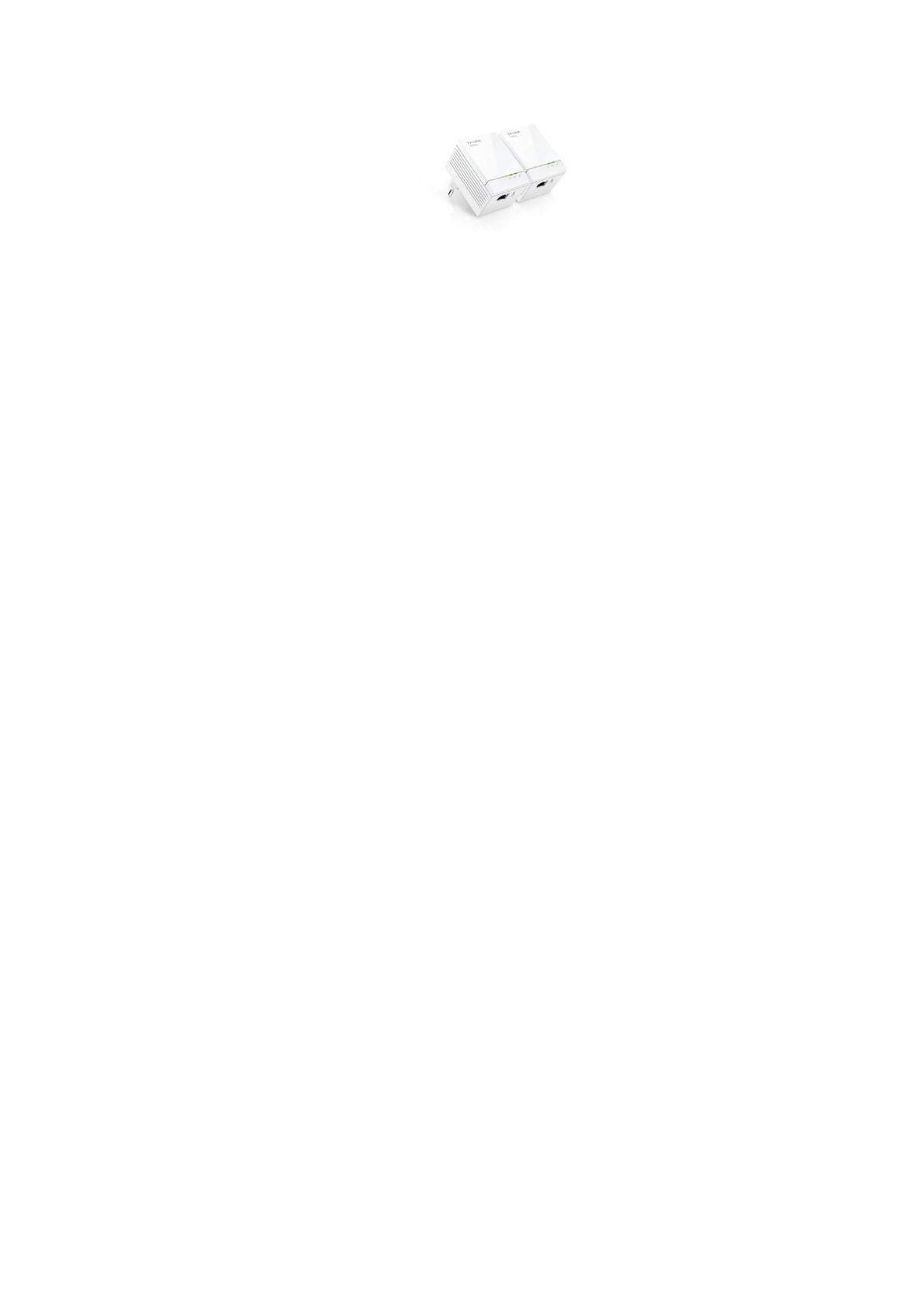

Рисунок 2 - Адаптер Powerline стандарта AV200
Предназначение устройства
Просто подключите TL-PA2010P к розетке электропитания и
мгновенно создайте локальную сеть без необходимости прокладки кабеля.
Домашняя локальная сеть создаётся через обычную бытовую электросеть.
Встроенная в устройство розетка позволит подключать другие устройства к
электросети через адаптер, поэтому розетка всегда остаётся свободной.
Благодаря скорости до 200 Мбит/с и зоне покрытия до 300 метров по
существующей электросети, TL-PA2010P является идеальным выбором для
построения мультимедийной развлекательной сети.
Встроенная розетка питания для подключения дополнительных
устройств
Благодаря встроенной розетке Powerline адаптер TL-PA2010P является
по-настоящему удобным решением для вашей домашней сети. Встроенная
розетка предоставляет возможность подключения дополнительного
устройства или удлинителя, как если бы это была простая розетка. Таким
образом, даже при подключённом Powerline адаптере TL-PA2010P вы
сможете продолжить использовать вашу настенную розетку.
Фильтр для оптимизации передачи данных
Благодаря специальному встроенному фильтру адаптер Powerline TL-
PA2010P способен оптимизировать эффективность передачи данных по сети
Powerline с помощью функции подавления шумовых помех, создаваемых
окружающими электроприборами, которые могут повлиять на
производительность сети. Это означает, что пользователи не столкнутся с
20
резким падением скорости, когда более к розетке питания будут подключать
более энергоёмкие устройства.
Экономьте до 75% потребляемой электроэнергии
Модель TL-PA2010P представляет собой Powerline-адаптер нового
поколения с практичным дизайном и интеллектуальным энергосберегающим
режимом. Если в течение определённого периода времени не осуществляется
передача или приём данных, устройство автоматически переходит из
рабочего в энергосберегающий режим, что позволяет снизить потребление
электроэнергии на 75%.
Таблица 2
Характеристики устройства
Аппаратное обеспечение
Стандарты и
протоколы
HomePlug AV, IEEE802.3, IEEE802.3u
Интерфейс
1 Ethernet порт 10/100 Мбит/с,
Электророзетка
Тип розетки
EU
Светодиодные
индикаторы
PWR (Питание), PLC (Powerline), ETH
(Ethernet)
Кнопки
Кнопка Pair
Светодиодные
индикаторы
Power, Powerline, Ethernet
Размеры (ШхДхВ)
95 × 58 × 42 мм
Энергопотребление
<1,6 Вт
Диапазон
300 метров в помещении
Возможности программного обеспечения
Технология модуляции
OFDM
Шифрование
128-битное шифрование AES
1.2.3 Адаптер Powerline стандарта AV500 с функцией усилителя
беспроводного сигнала до 300 Мбит/с TL-WPA4220
21

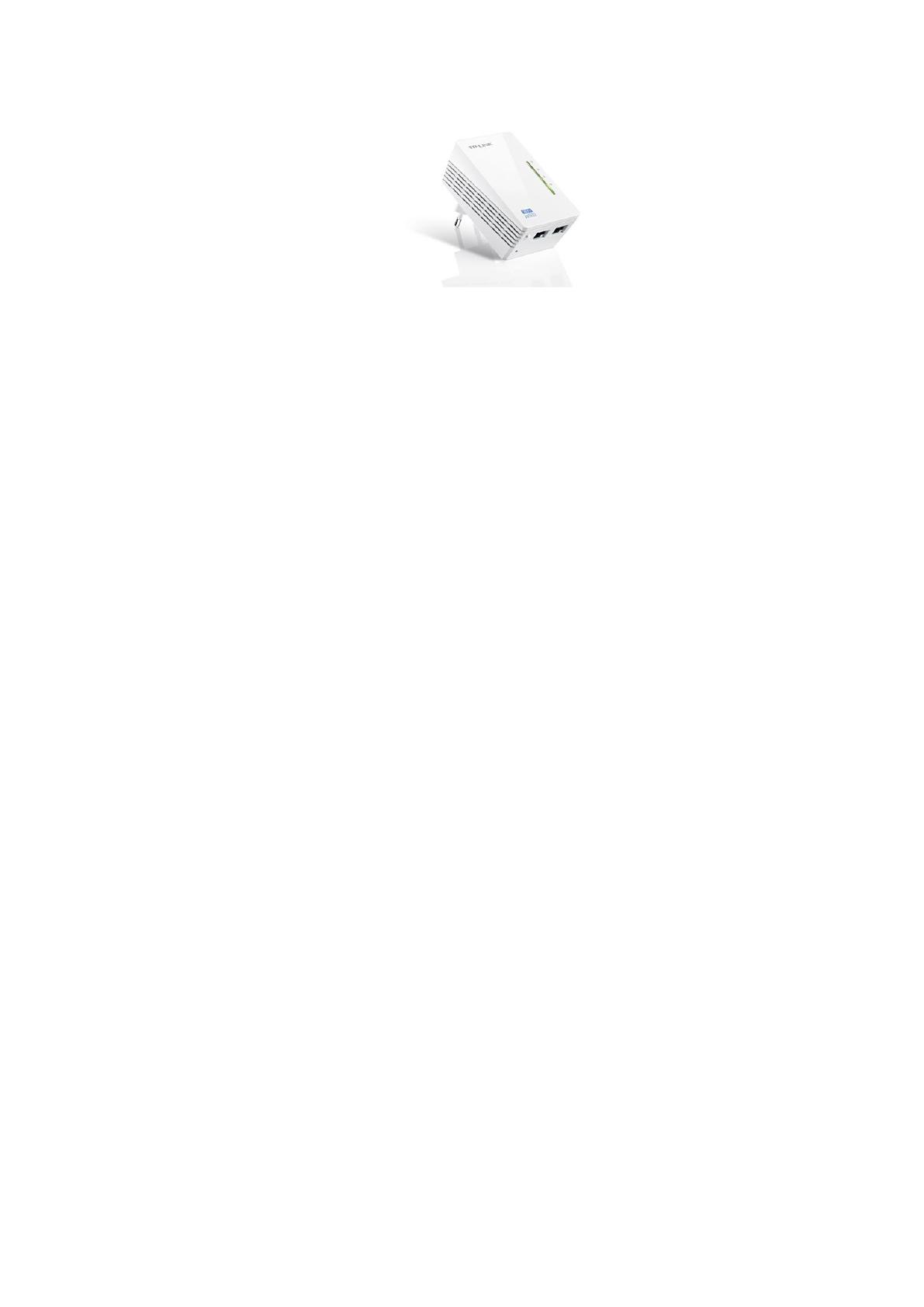

Рисунок 3 - Адаптер Powerline стандарта AV200
Предназначение устройства
TL-WPA4220 позволит вам увеличить зону покрытия локальной сети в
любой комнате вашего дома благодаря существующей электросети. TL-
WPA4220 обладает кнопкой Wi-FiClone, позволяющей значительным
образом расширить зону покрытия беспроводного сигнала - устройство
автоматически скопирует SSID и пароль вашего маршрутизатора. Таким
образом, TL-WPA4220 упростит вам настройку беспроводной сети и
предоставит стабильное качество связи внутри вашей домашней сети.
Скорость до 500 Мбит/с идеально подходит для просмотра видео
высокой четкости
Благодаря технологии HomePlug AV, устройство позволяет
осуществлять стабильную высокоскоростную передачу данных на скорости
до 500 Мбит/св пределах 300 метров электросети. Устройство является
идеальным решением для вашего дома, если Вы хотите подключить к сети
все совместимые устройства: компьютеры, игровые консоли, приставки
IPTV, принтеры и жесткие диски NAS.
Увеличьте зону покрытия беспроводного сигнала в каждой
комнате
Благодаря скорости передачи беспроводного сигнала до 300 Мбит/свы
сможете одновременно увеличить зону покрытия беспроводной сети по
существующей сети Powerline, а также сможете транслировать беспроводной
сигнал для любых устройств, поддерживающих Wi-Fi в другой зоне вашего
дома или офиса.
22
Таблица 3
Характеристики
Аппаратное обеспечение
Стандарты и протоколы
HomePlug AV, IEEE802.3, IEEE802.3u,
IEEE802.11b/g/n
Интерфейс
2 порта Ethernet 10/100 Мбит/с
Тип розетки
EU, UK, US, AR
Кнопки
Кнопка Pair, Кнопка Reset, Кнопка Wi-Fi/Wi-FI
Clone
Светодиодные
индикаторы
PWR, PLC, ETH, Wi-Fi/Wi-Fi Clone
Размеры (ШхДхВ)
94 × 54 × 40 мм
Энергопотребление
<6 Вт
Диапазон
300 метров по электрической сети
Mini адаптер Powerline стандарта AV500 с 3 портами
TL-PA4030
Рисунок 4 - Mini адаптер Powerline стандарта AV500
Предназначение устройства
Mini адаптер Powerline стандарта AV500 с 3 портами обеспечит
передачу данных по вашей существующей электросети, сохраняя
одновременную возможность передачи электроэнергии. Пользователям не
потребуется прокладка дополнительных проводов, все, что будет необходимо
- это подключить TL-PA4030 к существующей электророзетке и мгновенно
создать сетевую инфраструктуру. Благодаря компактному дизайну
устройства вы сможете подключать его в любом месте вашего дома.
23
Скорость передачи данных до 500 Мбит/с, зона покрытия 300
метров
Новейшая технология HomePlug AV обеспечивает стабильную,
высокоскоростную передачу данных со скоростью до 500 Мбит/счерез
бытовую электросеть на расстояние до 300 метров. Благодаря встроенному
AES-шифрованию TL-PA4030 - это прекрасное решение для подключения
всех сетевых устройств в пределах дома: от компьютеров и игровых
консолей до IPTV-ресиверов цифрового телевидения, принтеров и NAS.
Несколько портов Ethernet
Благодаря 3 портам Ethernet устройство TL-PA4030 предоставит
пользователям возможность одновременного проводного подключения до
трёх устройств в одной комнате.
Таблица 4
Характеристики
Аппаратное обеспечение
Стандарты и
протоколы
HomePlug AV, IEEE802.3, IEEE802.3u
Интерфейс
3 порта Ethernet (RJ45) со скоростью передачи
данных 10/100 Мбит/с
Тип розетки
EU, UK
Кнопки
Кнопка "Pair"
Светодиодные
индикаторы
PWR (Питание), PLC (Powerline), ETH (Ethernet)
Размеры (ШхДхВ)
93 × 56 × 30 мм
Диапазон
300 м в помещении
Возможности программного обеспечения
Технология модуляции
OFDM
Шифрование
128-битное AES-шифрование
1.2.4 Базовый комплект адаптеров Powerline стандарта AV600
TL-PA6010KIT
24
Рисунок 5 - Базовый комплект адаптеров Powerline
стандарта AV600
Предназначение устройства
Гигабитный адаптер Powerline стандарта AV600 превращает вашу
бытовую электросеть в высокоскоростную сеть без необходимости
прокладки кабеля и производства соответствующих работ. Настройка не
требуется, просто подключите адаптер к розетке электропитания - и ваша
локальная сеть установлена в одно мгновение. Адаптер ТL-PA6010
обеспечивает скорость передачи данных до 600 Мбит/с, что удобно для
передачи нескольких потоковых видео высокого качества и даже 3D-
фильмов в каждую комнату. Благодаря всему этому ТL-PA6010 - это
прекрасный выбор для быстрого создания развлекательной мультимедиа-
сети.
Скорость передачи данных до 600 Мбит/с, зона покрытия 300
метров
Новейшая технология HomePlug AV обеспечивает стабильную,
высокоскоростную передачу данных со скоростью до 600 Мбит/счерез
бытовую электросеть на расстояние до 300 метров. Благодаря шифрованию
AES TL-PA6010 - это прекрасный выбор для подключения всех сетевых
устройств в пределах дома: от компьютеров и игровых консолей до IPTV-
ресиверов цифрового телевидения, принтеров и NAS. Возможность
просмотра нескольких потоков видео высокой четкости
Благодаря передаче данных на скорости до 600 Мбит/с и гигабитному
порту RJ45 устройство обеспечивает плавную передачу нескольких потоков
видео в формате HD.
