Ультракомпактный размер
Благодаря новому невероятно компактному дизайну корпуса
адаптер TL-PA6010 является одним из самых малых по размеру Powerline-
адаптеров в мире.

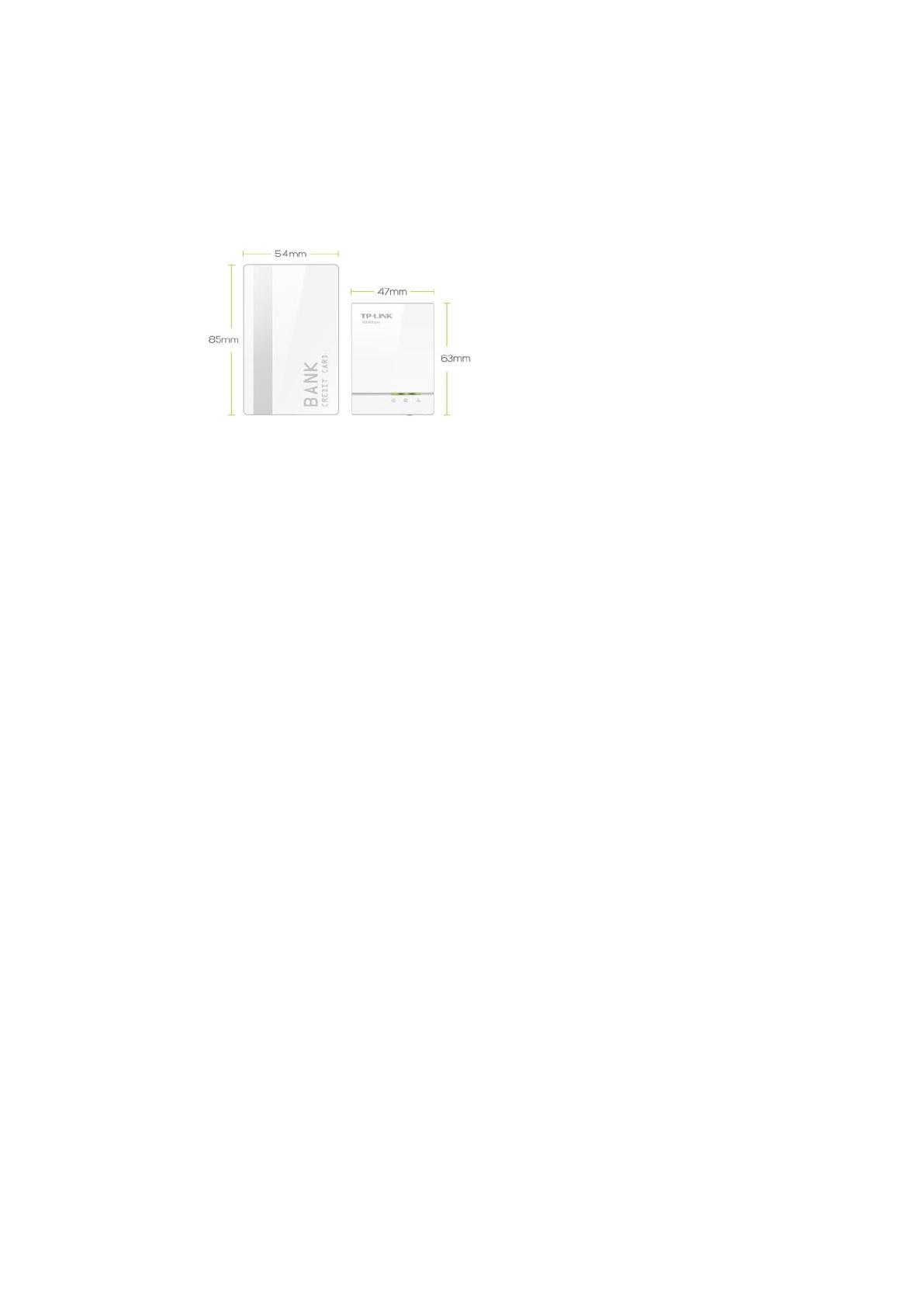

Рисунок 6 - Адаптер TL-PA6010
Экономия до 80% потребляемой энергии
Модель TL-PA6010 представляет собой Powerline-адаптер нового
поколения. Благодаря практичному дизайну и энергосберегающему режиму
Power-Saving Mode устройство потребляет меньше электроэнергии по
сравнению с другими существующими адаптерами Powerline. Если в течение
определенного периода времени передача или прием данных не
осуществляются, устройство автоматически переходит из рабочего в
энергосберегающий режим, который позволяет снизить потребление
электроэнергии на 80%*.
* Процент сэкономленной электроэнергии изменяется в зависимости от
условий сети и окружения.
Особенности
Скорость передачи данных до 600 Мбит/с - идеально для
просмотра потокового HD- или 3D-видео и онлайн-игр
Не требуется прокладка новых кабелей, используется
существующая электропроводка
Зона покрытия до 300 метров через домашнюю бытовую
электросеть сквозь стены и перекрытия между этажами
26
Благодаря технологии Plug and Play не требуется дополнительная
настройка
Запатентованный режим энергосбережения автоматически
снижает энергопотребление на 80%
При нажатии кнопки Pair на адаптере устанавливается 128-
битный алгоритм шифрования AES для защиты передаваемой по
электросети информации
Рисунок 7 - Модель TL-PA6010
Таблица 5
Характеристики
Аппаратное обеспечение
Стандарты и
протоколы
HomePlug AV, IEEE802.3, IEEE802.3u,
IEEE802.3ab
Интерфейс
1 гигабитный порт Ethernet
Тип розетки
EU, UK,US
Кнопки
Кнопка "Pair"
Светодиодные
индикаторы
PWR (Питание), PLC (Powerline), ETH
(Ethernet)
Размеры (ШхДхВ)
63 × 47 × 40 мм
Энергопотребление
<3 Вт
Диапазон
300 м в помещении
Возможности программного обеспечения
Технология модуляции
OFDM (PLC)
Шифрование
128-битное AES-шифрование
1.2.5 Tenda PW201A300 Мбит/с PowerlineWi-Fi точка доступа
27

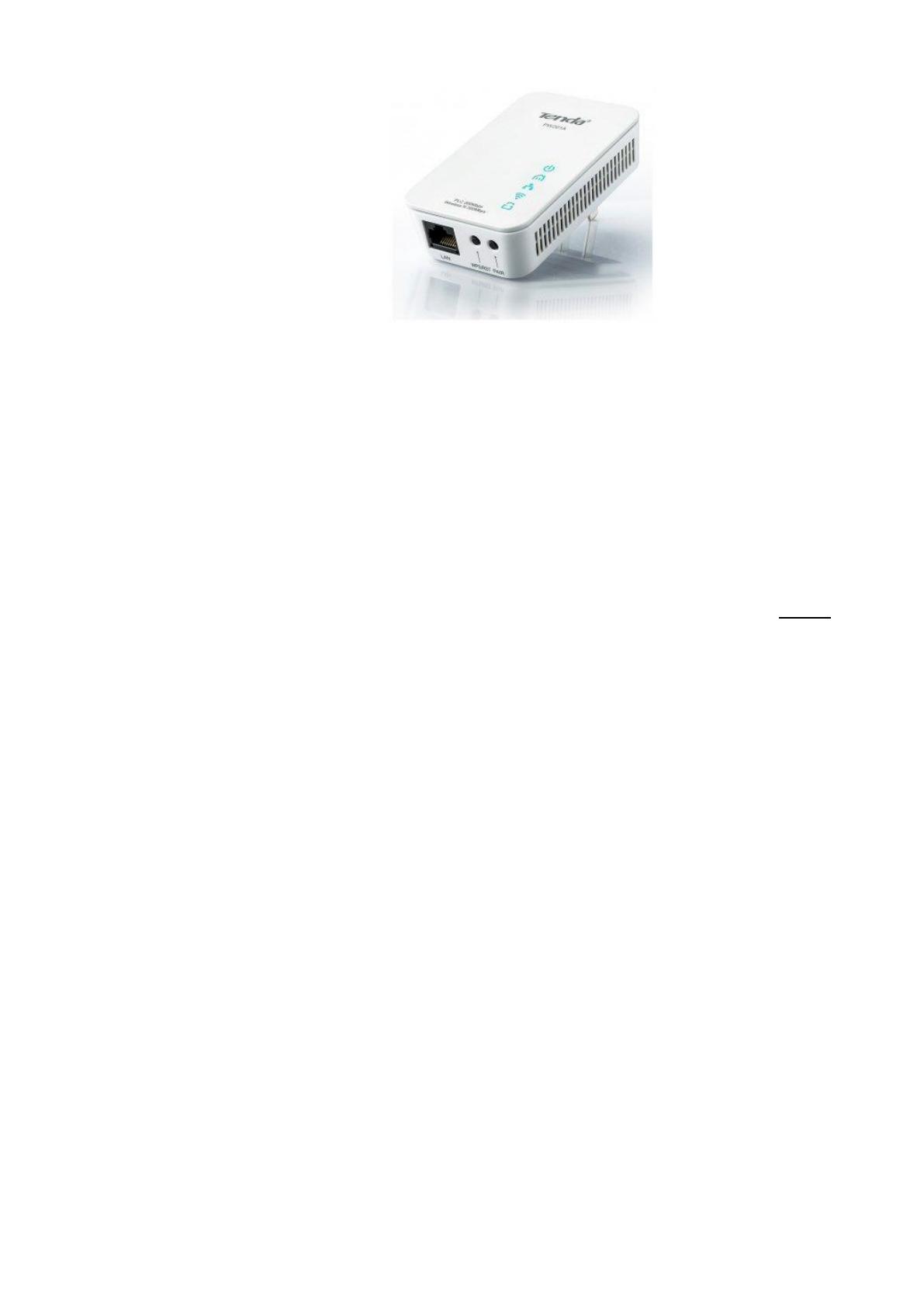

Рисунок 8 - Tenda PW201A300
Обзор
Tenda PW201A — это домашняя Powerline беспроводная
точка доступа, работающая от электросети. PW201A передает данные и
получает питание через уже имеющуюся электрическую проводку.
Технология Powerline дает вам возможность создать сеть дома или в
офисе с минимальными затратами. Она обеспечивает скорость
передачи данных по электросети до 200 Мбит/с и скорость Wi-Fi до
300 Мбит/с.
С помощью Tenda PW201A и специальной утилиты на
вашем компьютере вы сможете управлять несколькими Powerline
устройствами в вашей сети.
Функция QoS гарантирует высокую надежность и контроль
пропускной способности сети. Она позволяет быстро назначить
высокий приоритет для просмотра веб-страниц, IPTV, VoIP, аудио- и
видео-приложений и онлайн игр или для устройства с определенным IP
или MAC-адресом.
28
Таблица 6
Характеристики
Аппаратные характеристики
Стандарты
IEEE 802.3, 802.3u, 1901, 802.11b, 802.11g, 802.11n
Частоты
2,4 ГГц
Скорость
передачи
300 Мбит/с
Интерфейсы
1 × PLC 200 Мбит/с
1 × RJ45 LAN порт 10/100 Мбит/с
Кнопки
Перезагрузка, WPS, спаривание
Индикаторы
Питание, Powerline, Ethernet, Wi-Fi, WPS
Антенна
1 × внутренняя несъемная антенна
Питание
100‒240 В, 50‒60 Гц
Размеры
94 × 60 × 48 мм
Характеристики беспроводной сети
Общие
характеристики
Частоты
13 каналов
Ширина канала
20 МГц, 40 МГц
Мощность передачи
11‒19,5 Дб
Режимы работы
Точка доступа
Безопасность
Без шифрования, WEP, WPA-PSK, WPA2-PSK, WPA,
WPA2
1.2.6 Набор D-LinkPowerLineAVDHP-209AV
29

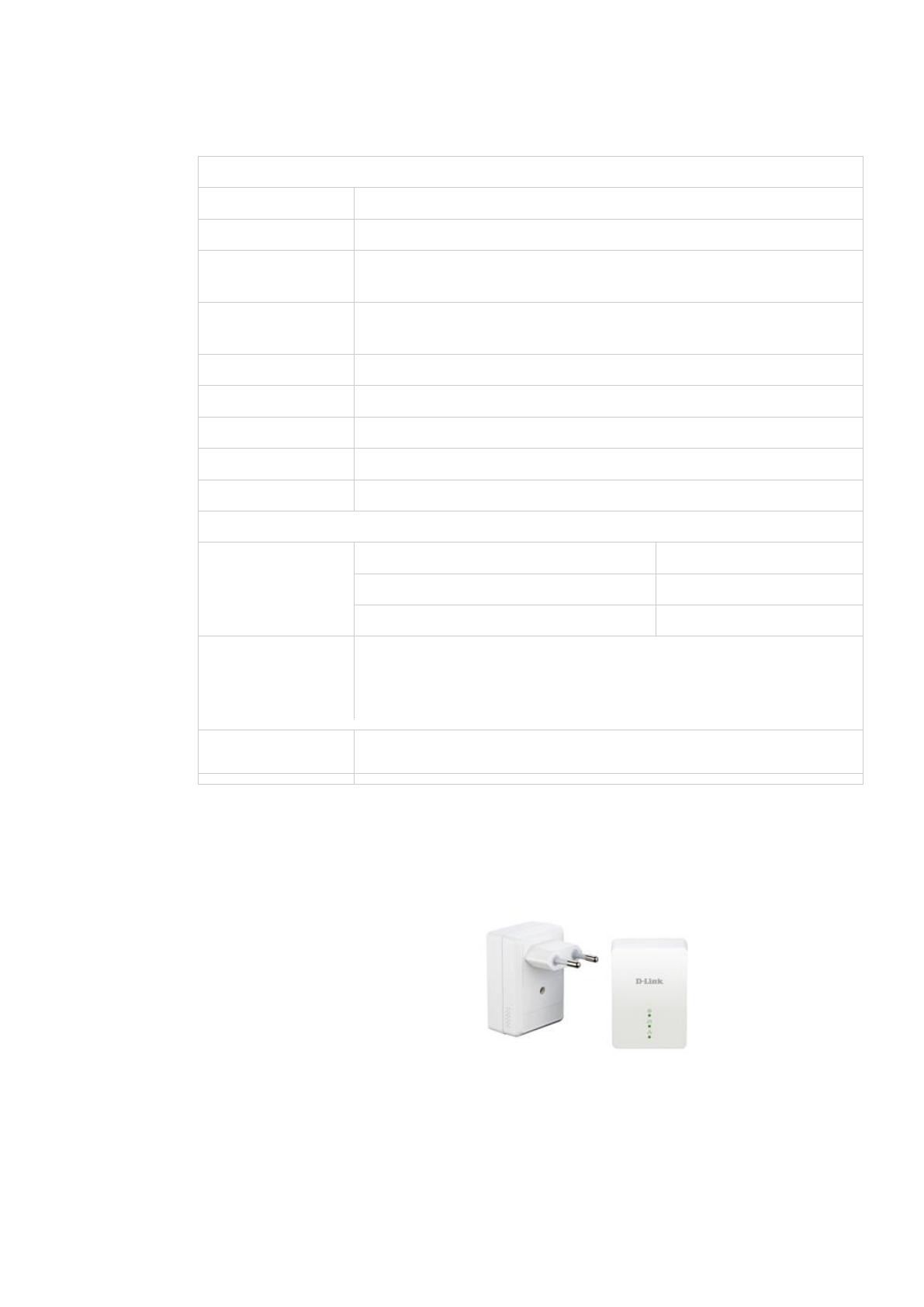

Рисунок 9 - Набор D-LinkPowerLineAVDHP-209AV
Описание:
Стартовый набор PowerLine AV DHP-209AV включает два мини-
адаптера DHP-208AV, которые соответствуют стандарту HomePlug AV и
используют существующую домашнюю электропроводку для создания сети
или расширения существующей сети.1 Каждый адаптер, подключенный к
розетке питания, превращает ее в сетевую точку доступа и позволяет
получить доступ к цифровым медиа-устройствам, игровым консолям, принт-
серверам, компьютерам и сетевым устройствам хранения данных по всему
дому без необходимости прокладки дополнительных кабелей.
Высокая скорость передачи данных по существующей
электропроводке
Технология PowerLine AV обеспечивает передачу данных на скорости
до 200 Мбит/с, обеспечивая широкую полосу пропускания для современных
требовательных мультимедийных приложений. Создайте сеть для работы в
Интернет и совместного использования файлов, используя существующую
домашнюю электропроводку.
Автоматическая экономия электроэнергии
Адаптеры, входящие в стартовый набор DHP-209AV, поддерживают
режим экономии энергии, чтобы снизить ее потребление, когда сеть не
используется. Если в течение определенного периода времени не
выполняется передача или прием данных, адаптеры автоматически переходят
в режим ожидания, уменьшая потребление тока более чем на 70% и
обеспечивая автоматическую экономию энергии без ущерба для
производительности.
Характеристики:
Интерфейс PowerLine
Разъем питания (зависит от страны)
30
Интерфейс Ethernet
Порт 10/100 Мбит/с FastEthernet с разъемом RJ-45
Стандарты
• IEEE 802.3
• IEEE 802.3u
• HomePlug AV
• IEEE 1901
Безопасность
128-битное шифрование данных AES
Индикаторы
• Power
• Ethernet
• PowerLine
Скорость передачи данных
• PowerLine: До 200 Мбит/с (физическая скорость)
2
• Ethernet: 10/100 Мбит/с (автосогласование)
Физические параметры
Размеры
65,6 x 47,8 x 27,7 мм
Вес
58,1 г
Питание на входе
100-240 В переменного тока, 50/60 Гц
1.3 Физический уровень, протоколы, сигналы их параметры
В последнее время наблюдается всплеск интереса к средствам передачи
данных по линиям электропитания. Это обусловлено, прежде всего,
повсеместно возрастающей потребностью в средствах телекоммуникаций как
в глобальном, так и в локальном масштабах. Системы управления и
мониторинга в промышленности и на транспорте, в медицине, энергетике,
системах экологической безопасности и других областях человеческой
31
деятельности становятся все более интеллектуальными и распределенными.
Одновременно значительное распространение получают новые виды
информационного обмена — средства домашней автоматики, сети малых и
домашних офисов (SOHO), распределенные системы охранной и иной
сигнализации, которые также нуждаются в развитой инфраструктуре средств
связи. При этом определяющую роль играет экономический фактор: средства
информационного обмена, являясь «инструментом» коммуникаций, должны
быть дешевыми и повсеместно доступными [7].
На фоне слабой инфраструктуры российской проводной связи именно
широкая распространенность электрических сетей, отсутствие
необходимости проведения дорогостоящих работ, связанных с созданием
траншей и колодцев, пробивкой стен и прокладкой кабелей, а также
возможность формирования симметричных каналов связистимулируют
повышенный интерес к электрическим сетям как среде передачи данных.
Особенности линий питания
Оговоримся сразу, что далее речь пойдет о передаче данных между
узлами, подключенными к одной фазе понижающего трансформатора, т.е. о
передаче в пределах одной трансформаторной подстанции.
Сложность организации связи по линиям электропитания заключается
в том, что существующие электросети первоначально не предназначались
для передачи данных. Они характеризуются высоким уровнем шумов и
быстрым затуханием высокочастотного сигнала, а также тем, что
коммуникационные параметры линии, постоянные для традиционных
физических сред, существенно меняются во времени в зависимости от
текущей нагрузки. Специфической особенностью линий электропитания
является и их разветвленная древовидная топология. Кроме того, при
организации связи должны быть обеспечены электромагнитная
совместимость и экранирование процессов передачи данных от собственно
электропотребления [8].
32
Реализация систем передачи данных по электрическим линиям в
России связана с дополнительными трудностями, заключающимися в том,
что технические характеристики отечественных электрических сетей
отличаются от характеристик сетей западных и пожалуй, (более важно),
отсутствуют стандарты, определяющие главные параметры систем передачи
данных по линиям электропитания.
Основные области применения
В настоящее время существует несколько стандартных системных
подходов к передаче информации по линиям питания. Различия между ними
состоят прежде всего в ориентации на конкретный класс приложений, а
также в методах и средствах обеспечения надежного информационного
взаимодействия [7].
Каждый класс приложений характеризуется специфическими
требованиями к скорости и дальности передачи, методу доступа и другим
показателям, определяющим качество передачи.
К низкоскоростным распределенным системам управления и учета
относятся системы автоматического управления в цехах и на
производственных территориях, системы жизнеобеспечения зданий (лифты,
кондиционеры, вентиляция), складские системы, средства учета
энергопотребления, системы охранной и пожарной сигнализации в дачных
поселках, гаражных кооперативах и т.д. [9].
Другой класс приложений составляют средства домашней автоматики,
позволяющие комплексно управлять бытовыми приборами вплоть до
автоматического согласованного включения кофеварок и тостеров, а также
вывода на телеэкран изображения с входной видеокамеры при появлении
нежданных гостей. Сюда же можно отнести локальные сети для домашних и
малых офисов, развернутые в пределах небольшого здания или отдельной
квартиры.
Несомненный интерес представляют примеры успешного
использования электрических сетей для организации телефонной связи в
33
поселках и на ограниченных территориях, а кроме того, для обеспечения
высокоскоростного доступа в Internet. Прогресс в этой области может не
только изменить расстановку сил на рынке Internet-провайдеров, но и
вызвать к жизни новые принципы проектирования силовых электрических
сетей и их оптимальной структуризации с учетом как энергетических, так и
коммуникационных требований [10].
Архитектура взаимодействия
Архитектура информационного взаимодействия на основе
электросетей имеет иерархическую структуру; Даже в рамках одной
прикладной области конкретные ее реализации отличаются методами
надежной доставки данных на различных уровнях иерархии.
Повышение надежности передачи на физическом уровне связано с
выбором способа модуляции и частотного диапазона, с использованием
методов цифровой обработки сигналов и адаптивного управления. Здесь в
первую очередь следует отметить перспективность алгоритмов
широкополосной (SpreadSpectrum) модуляции, существенно повышающей
помехоустойчивость передачи [11].
При использовании SS-модуляции мощность сигнала распределяется в
широкой полосе частот, и сигнал становится незаметным на фоне помех. На
принимающей стороне значимая информация выделяется из шумоподобного
сигнала с использованием уникальной для данного сигнала псевдослучайной
кодовой последовательности. С помощью различных кодов можно
осуществлять передачу сразу нескольких сообщений в одной широкой
полосе частот. Описанный принцип лежит в основе метода множественного
доступа с кодовым разделением каналов (CDMA). Технологии SS-модуляции
и CDMA подробно рассмотрены в литературе (главным образом, на
примерах использования в сотовых телефонных сетях). Здесь лишь отметим,
что помимо помехоустойчивости SS-модуляция обеспечивает высокий
уровень защиты информации.
34
Основные способы повышения надежности передачи на канальном
уровне следующие:
разбиение пакетов данных на кадры небольшой длины;
использование корректирующих кодов для выявления и исправления
ошибок;
применение низкоуровневых протоколов надежной передачи на основе
подтверждений приема коротких кадров;
использование эффективных методов управления доступом к среде
передачи данных.
Короткие пакеты позволяют увеличить не только вероятность
достоверной передачи порции данных, но и эффективность адаптации
передающей стороны к быстро меняющимся характеристикам сети. При
использовании широкополосной модуляции это выражается в оптимальном
перераспределении мощности сигнала в полосе частот с учетом
фактического спектра помех [12].
Некоторые фирмы разработали оптимизированные протоколы доступа
к среде, учитывающие особенности «электросетевых» приложений и
зашумленность линий питания. Поскольку значительная часть таких
приложений (автоматический учет, охранная сигнализация, домашняя
автоматика) предполагает наличие в сети одного активного узла, для
обеспечения доступа целесообразно использовать методы опроса или
передачи маркера. Это снимает проблемы распознавания несущей в
зашумленных сетях и необходимость выявления коллизий. В целях
повышения надежности самого управления доступом используется принцип
«трехкратного рукопожатия» при передаче маркера [11].
Базовые компоненты
Ядром коммуникационного узла являются контроллеры сетевого,
канального и физического уровней; последние часто называются также
приемопередатчиками или трансиверами. Как правило, эти компоненты
