Для бесперебойной работы систем хранения данных, задействована работа
SAS контроллера, который обеспечивает создание RAID массивов, а также
используя встроенного контейнера SFF SAS становиться возможным горячей
замены самих накопителей форм-фактора (SFF), общее количество которых
может достигать до 8 штук объемом по 146 Гб каждый. Таким образом, общая
емкость хранимых данных может достигать до 1,168 Тб.
Сервер HP ProLiant DL380 поддерживает технологию виртуализации от
Intel - Virtualization Technology (Intel VT). При активации данной технологии
и совместном использовании специализированного программного
обеспечения, такого как VMware ESX или Microsoft Virtual Server, появляется
возможность создания виртуальных машин, по факту, используя ресурсы
только одного физические сервера.
Для обеспечения минимальной нагрузки на процессор при работе с
протоколом TCP (TCP Offload Engine), в сервере применяется технология
ускорения операций ввода/вывода - Acceleration Technology (OAT) от Intel, в
работу которой заложена оптимизация всех данных при прохождении через
платформу, что в свою очередь позволяет безошибочно записывать
информацию прямо в буфер оперативной памяти сетевым контроллером.
Доступ к ресурсам Интернет, обеспечивается маршрутизатором Cisco
2801. Данная модель имеет модульную конструкцию за счет применения
слотов расширения, которые позволяют собрать необходимую конфигурацию
устройства в целом. Для сетевых и интерфейсных модулей предназначены
слоты NME и HWIC. Для обеспечения установи дополнительных голосовых
интерфейсов предусмотрен слот EVM. На системной плате предусмотрены
разъемы AIM для подключения слотов PVDM, которые обеспечивают
установку сервисных модулей или голосовой обработки. [17].
Маршрутизатор, работает на своей собственной программной
платформе Cisco iOS, которая обеспечивает гибкое конфигурирование
необходимых параметров устройства.
43
К основным особенностям маршрутизатора, можно отнести
возможность внутренней самозащиты Cisco Self-Defending Network, благодаря
которой шифрование данных, организация вириальных частных сетей (IPSec
VPN), межсетевой экран, осуществляется на аппаратном уровне.
Помимо управления маршрутизатором при помощи консольного кабеля,
устройство обладает возможностью конфигурирования по сети, посредством
терминального сеанса или Web-интерфейс, который очень удобен и прост в
использовании. Основные технические характеристики маршрутизатора Cisco
2801, представлены в таблице 3.

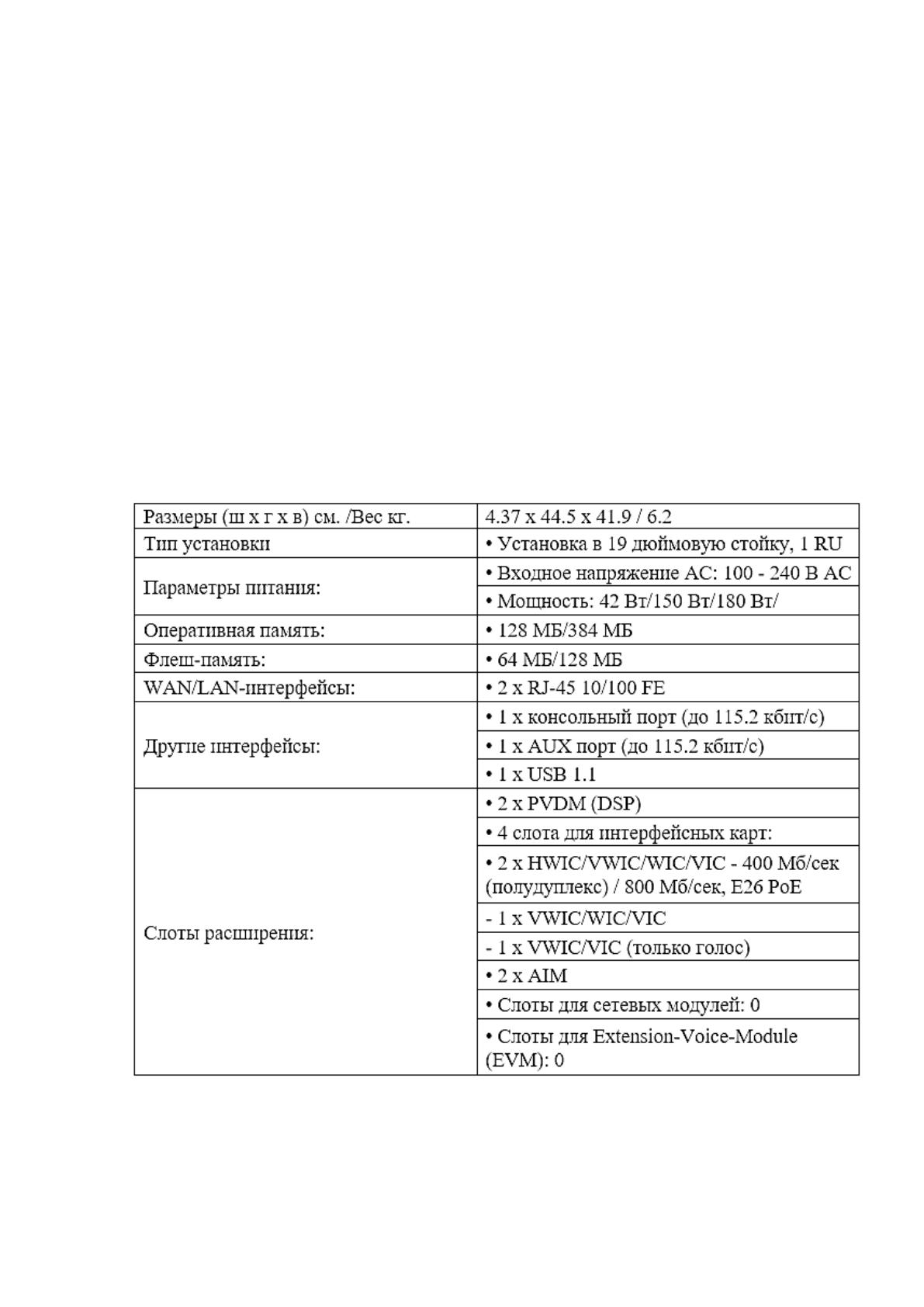

Таблица 3 – Основные характеристики маршрутизатора Cisco 2801
44
Парк компьютеров в компании, составляет 13 рабочих станций,
практически идентичных друг-другу, конфигурация которых состоит из
материнской платы Gigabyte GA-EG31MF-S2 с процессором Intel Dual Core
E5200 на чипсете Intel G31, встроенной видеокартой, двух планок оперативной
памяти DDRII на 1Gb каждая и жёстким диском Seagate на 160 Гб, работающая
под управлением операционной системы Microsoft Windows XP Professional
SP2. Данная конфигурация компьютера заключена в системный блок SNR
Action P4, который включает в себя блок питания ATX на 700 Вт и
комбинированный оптический привод DVD+R/RW. Оборудованием ввода
служит клавиатура BTC 5107A с соединительным разъёмом PS/2, оптическая
мышь Genius Micro Traveler с USB разъёмом. Вся информация выводиться на
TFT монитор LG L1742S BF с разрешением 1280x1024 пикселей.
2.2. Формирование требований для IP сети «СОЮЗ МТПП»
В виду того, что количество штатных сотрудников компании «СОЮЗ
МТПП» за последние время увеличилось, руководство организации приняло
решение произвести модернизацию существующей ИТ инфраструктуры. В
целях реализации запланированных мероприятий, появилась необходимость
добавить в сеть ещё 20 компьютеров, телефонизировать рабочие места
сотрудников с учетом перевода существующей телефонной связи на IP
протокол, что позволит отказаться от использования телефонных номеров в
количестве 9 штук, предоставляемых городской телефонной станцией. В
качестве исключения непредвиденных ситуаций и режима ЧС, оставить один
дежурный номер ГТС и одну телефонную линию с аналоговым аппаратом.
В компании «СОЮЗ МТПП» ЛВС охватывает все этажи корпуса, в котором
расположен офис (рисунок 6), что позволяет установить IP телефоны в любом
отделе или применять компьютеры с целью коммуникации посредством
локальной вычислительной сети по IP протоколу [13].
45

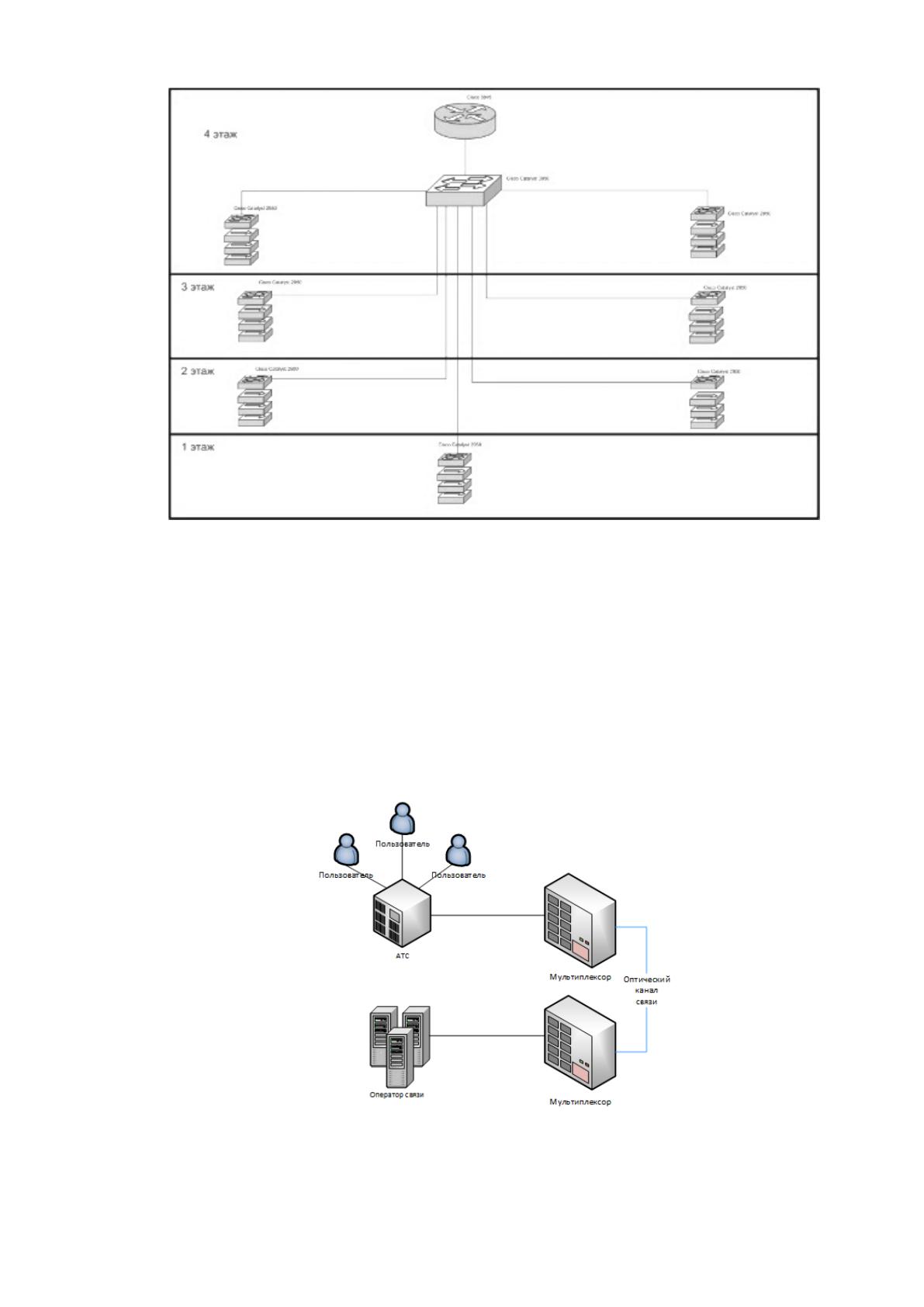

Рисунок 6 - Структура сети здания с офисом компании «СОЮЗ МТПП»
IP-телефоны подсоединяются напрямую к портам коммутирующих
устройств локальной вычислительной сети офиса. В здании установлена
ЦАТС ТОС-120 на 180 абонентов (рисунок 7) с городской нумерацией, в
рамках которой в настоящее время подключено 106 абонентов (таблица 2)
[23].
Рисунок 7 - Структура телефонной сети офиса
46
В данном случае, ЦАТС ТОС-120 выполняет функции городской
оконечной, опорно-транзитной автоматической телефонной станцией. ЦАТС
ТОС-120 в своей конфигурации имеет ряд особенностей, из которых стоит
выделить возможность интеграции АТС в разную сетевую инфраструктуру
посредством цифрового интерфейсного соединения E1 с сетевым протоколом
ТОS. Простота, надёжность и удобство в эксплуатации, добивается за счет
модульной системы самого устройства. Модульная система, также позволяет
собрать необходимую конфигурацию станции, что существенно позволяет
сэкономить на первоначальных этапах и при дальнейшей модернизации. И
безусловно одной из самых главных достоинств ЦАТС ТОС-120, является
цифровой качество связи.
Отличительно особенностью можно назвать возможность использовать
оборудование, в которых применяется различный линейный код (NRZ, AMI,
HDB-3). А также позволяет возможность прямого включения других АТС с
разными типами телефонной сигнализации (ОКС №7, EDSS1, 2ВСК, 1ВСК)
без дополнительной конвертации сигналов. Подробные технические
характеристики и параметры ЦАТС ТОС-120, приведены в таблице 4.

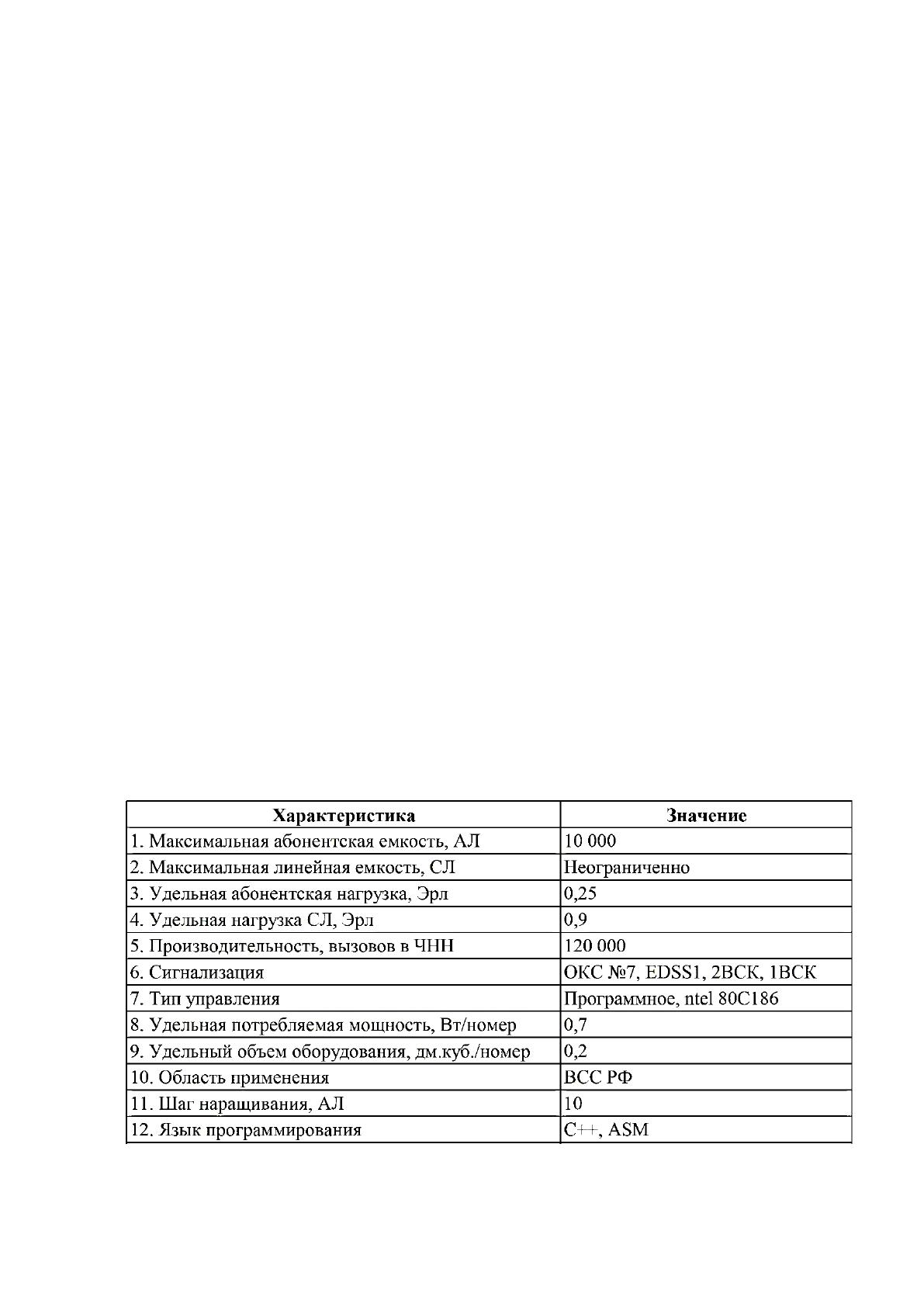

Таблица 4 - Параметры станции ТОС 120
47

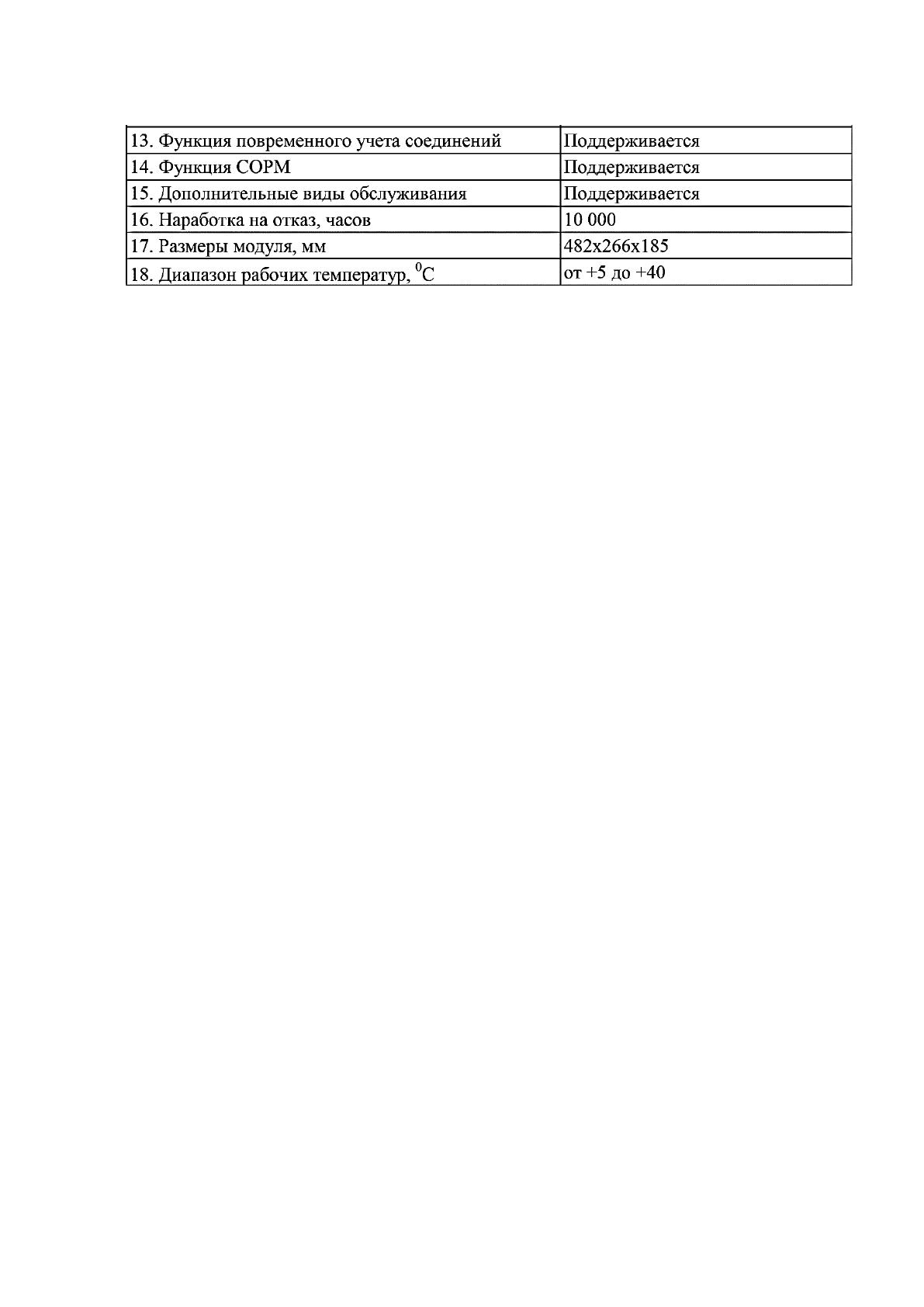

Продолжение таблицы 4
В здании, где расположен офис «СОЮЗ МТПП», установлена мини АТС
LG GHX-46, располагающая 26 внутренними абонентами и выходом в город
по 6 телефонным линиям, предоставленным филиалом «СОЮЗ МТПП». В
офисных помещениях здания установлена мини АТС Siemens HiPath 3550,
обладающая 17 внутренними абонентами и выход в город по 4 телефонным
линиям, предоставленным филиалом «СОЮЗ МТПП». Для стабилизации
работоспособности телефонной сети требуется проверка и обслуживание
телефонных станций вместе с их абонентами. Рост числа абонентов
телефонной сети в будущем очевиден, следовательно, проектируется
совмещение телефонных станций между собой на базе имеющейся локально-
вычислительной сети и укоренение IP телефонии.
Основными характеристиками качества связи является качество
голосового сигнала, время задержки и количество потерянных пакетов. При
более детальном анализе зависимостей, становиться известно, что одним из
приоритетных факторов качества связи служит время задержки речевого
сигнала. Обычно этот период времени занимает примерно от 150 до 700 м/сек.
Этот временной промежуток нужен для того чтобы голосовой сигнал от
первого абонента поступил по обычной телефонной линии до некоторого
определенного шлюза, закодировался из формы аналогового сигнала в
цифровую форму, затем в виде электронных пакетов поступил на ближайший
к получающему пользователю шлюз, там декодировался из цифровой в
обычную речевую (или по-другому аналоговую) форму, и, наконец, по
телефонной линии поступил к нужному абоненту.
48
Время задержки является принципиально важной характеристикой для
телефонного разговора в реальном времени, потому как для такого
телефонного разговора крайне существенна именно динамика процесса. Эта
трудность свойственна не только интернет-телефонии, но также и IP-
телефонии, хотя и в существенно меньшей степени. В случае если временные
задержки будут длиться меньше 250 м/сек, они станут практически
незаметными, и можно будет сказать, что связь в данном случае очень
качественная, то есть при подобном качестве связи вполне реально
осуществлять важные деловые переговоры.
В другой ситуации, когда время задержки доходит до 400 м/сек, связь
характеризуется как достаточно качественная, а значит, при разговоре речевой
сигнал немного запаздывает.
Существует и третий вариант развития событий, когда задержка по
времени доходит до 700 м/сек и более, что свидетельствует о плохом качестве
связи, которое неприемлемо для нормальной работы компании. В связи со
всем выше описанным, можно порекомендовать внедрить в
функционирование организации некоторую систему управления базами
данных (СУБД), регулирующую доступ персонала в IP-телефонии. Схема
распределения вычислительных ресурсов для программных и
информационных компонент с целью реализации рассматриваемой СУБД
представлена на рисунке 8 [24].
Основная цель выбора СУБД заключается в выборе системы,
реализующей настоящие заявки по оптимизации при наиболее подходящем и
выгодном уровне затрат.

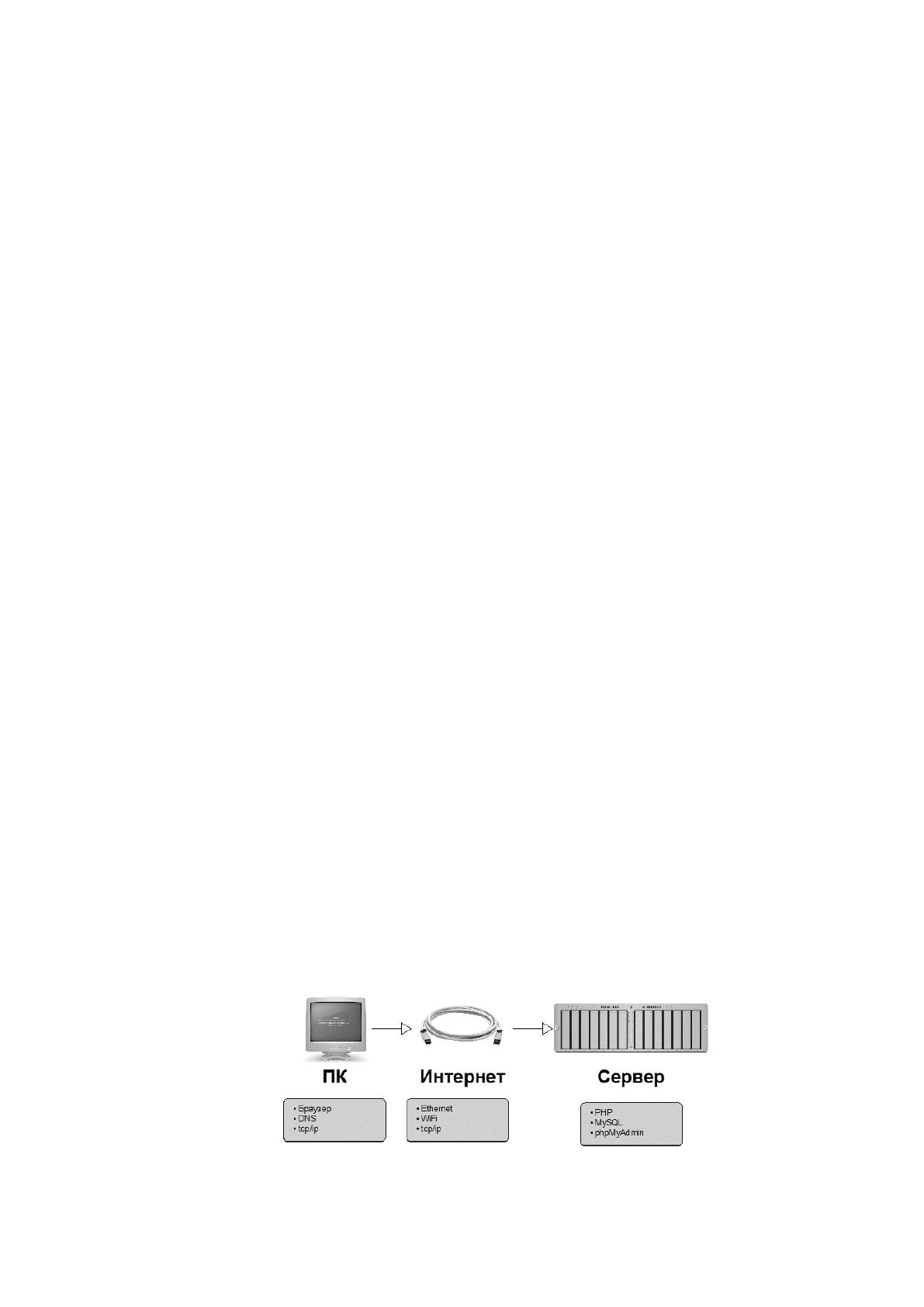

Рисунок 8 – Схема взаимодействия модулей ПК
49
При детальном изучении процесса моделирования данных в
рассматриваемой системе управления БД, моделирование может включить в
себя ряд дополнительных компонентов со своей структурой. Такими
компонентами являются:
Первоначальная используемая модель, из числа самых
используемых на сегодняшний день моделей таких как сетевая,
иерархическая, реляционная, объектная или объектно-реляционная,
применяемая в процессе разработки информационной системы;
Хранимые процедуры и набор триггеров, которые являются
небольшими программами, которые срабатывают при определенных
действиях на информацию хранящеюся в БД. Триггеры гарантируют
испытание всяческих варьирований на корректность, прежде чем эти
преобразования будут одобрены. Хранимой процедурой называется
программа, которая содержится на сервере и способна индуцироваться
пользователем. Вследствие того, что хранимые процедуры осуществляются
прямо на сервере базы данных, предоставляется лучшее и более качественное
быстродействие, в отличие от случая осуществления тех же операций
средствами пользователя базы данных. Стоит отметить, что в различных
программных продуктах для осуществления триггеров и хранимых процедур
могут быть применены различные инструменты;
Средства контекстного поиска, большинство из которых уже
встроенные в современные информационные системы;
Тип данных и их критерии. Критериями могут является базовые
или основные типы данных, занятые в системе, и наличие ресурсов для
расширения типов. В то время как расхождения базовых наборов типов
данных у систем от некоторого стандартного значения, как правило, малы,
механизмы распространения типов данных в системах того или иного
производителя в значительной степени различаются;
50
Обращение к БД и язык запросов. Как правило, обращение к БД
реализуется при помощи языка структурированных запросов SQL, который в
свою очередь имеет достаточно большой набор расширений.
Архитектура, функциональные возможности и некоторые
специфическая особенности в рассматриваемой системе управления БД может
иметь достаточно большой перечень. Наиболее главными являются [9]:
Автономность, то есть независимость от внешних факторов таких
как оборудование, программное обеспечение или операционная система;
Масштабируемость. В данном случае под масштабируемостью
понимается тот факт, что при подборе подходящей конкретной фирме системы
управления БД принципиально важно учитывать, в состоянии ли конкретная
система сочетаться с нарастанием информационной системы. При этом важен
тот факт, что рост может демонстрироваться в нарастании количества
пользователей, масштабов хранимых данных и диапазоне обрабатываемой
информации;
Распределенность. Определяющим основанием использования
информационных систем на базе СУБД служит тенденция к группировке
мнений по поводу всех данных в организации. Наиболее незамысловатый и
основательный подход заключается в объединении хранения и обработки
информации на едином сервере. К сожалению, такой подход не всегда
осуществим, вследствие чего и приходится использовать распределенные
базы данных. Разнородные системы обладают многообразными
возможностями координации распределенных баз данных;
Сетевые возможности, подразумевающие тот факт, что
подавляющее число систем управления БД предоставляют ресурсы для
применения просторного диапазона сетевых протоколов и служб для работы и
администрирования.
Следующим не менее важным аспектом при выборе той или иной СУБД
является контроль над ее функционированием. Для данного конкретного
случая, контроль работы системы включает в себя:
51
Контроль физических ресурсов аппаратной части, включающий в
себя своевременную чистку дискового пространства или буфера памяти и
координацию по эксплуатации системы в целом.
Автоматизированная настройка, включающая в себя возможность
самоконфигурирования, базирующуюся, как правило, на итогах деятельности
сервисов самодиагностики производительности. Подобного рода возможность
обеспечивать поиск слабых мест в системе и в автоматическом режиме
произвести настройки на оптимальную производительность.
Подавляющее большинство производителей систем управления БД
изготавливают помимо всего прочего еще и средства разработки приложений
для своих систем. Как показывает практика, подобные программные продукты
дают возможность наиболее оптимальным способом осуществить все
возможности сервера, а значит, при анализе систем управления базами данных
необходимо остановиться также и на рассмотрении возможности средств
разработки приложений. Среди основных характерных черт разработки
приложений можно выделить следующие:
Средства проектирования. Стоит отметить, что некоторые
системы обладают средствами автоматического проектирования, причем как
самих баз данных, так и описанных выше прикладных программ. При этом
немаловажным является тот факт, что средства проектирования различных
производителей могут различаться в достаточно значительной мере;
Поддержка дополнительных языков. Многоязыковая поддержка,
даёт возможность более удобного использования системы. Это значительно
увеличивает область использования системы и приложений, построенных на
её основе;
Возможность взаимодействия и создания собственных Web
приложений, так как при эксплуатации системы, в большинстве случаев
возникает необходимость интеграции с Интернет ресурсами.
Поддержка языков программирования. Стоит отметить, что
разнообразный спектр применяемых языков программирования увеличивает
