качественный характер и могут быть получены лишь на основе
субъективных предпочтений лица, принимающего решение (ЛПР).
Можно отметить, что провести чисто теоретические исследования той
или иной модели принятия решений удается крайне редко. Результаты же
машинных экспериментов во многом определяются такими факторами, как
быстродействие применяемых ЭВМ, детали программирования и т.п.
Поэтому получение исходных данных для моделирования, и оценка
адекватности модели принятия решения производится путем
экспериментального исследования действующих систем [11].
Все отмеченные выше особенности модульного проектирования
характерны для небольших ЛВС, объединяющих в себе до 30-40
компьютеров. В настоящее время нередко встречаются ситуации, когда ЛВС
содержит большее количество узлов. Построение таких сетей обычно
осуществляется путем объединения нескольких подсетей, которые могут
соответствовать различным стандартам ЛВС [10].
Разработка подобных сложных сетей обычно на практике
осуществляется путем декомпозиции ЛВС на подсети и их раздельного
проектирования. Такая декомпозиция может быть произведена ЛПР на
основе анализа функций элементов сети и их расположения [15].
При построении ЛВС, включающих в себя большое количество узлов,
разработчику необходимо осуществить проектирование подсетей и выбор
средств межсетевого взаимодействия. Вторая задача аналогично первой
расчленяется на ряд задач синтеза промежуточных проектных решений:
выбор стандарта межсетевого взаимодействия, выбор межсетевой
топологической структуры, выбор состава программно-технических модулей
межсетевого взаимодействия, таких как коммутаторы, мосты,
маршрутизаторы, шлюзы. Перечисленные задачи синтеза промежуточных
36
проектных решений обладают теми же особенностями, что и
соответствующие задачи, возникающие при проектировании подсетей.
На основе проведенного анализа можно выделить следующие
особенности синтеза ЛВС [3].
1. Основным принципом, используемым при синтезе ЛВС является
принцип модульного проектирования, при котором сеть создается из
стандартных серийно производимых компонентов программного и
технического обеспечения.
2. Разработка современных ЛВС обычно осуществляется путем
декомпозиции ЛВС на подсети, их раздельного проектирования и выбора
средств межсетевого взаимодействия [16].
3. Задачи проектирования подсетей и выбора средств межсетевого
взаимодействия расчленяются на ряд более простых задач синтеза
промежуточных проектных решений, для каждой из которых характерно
наличие нечеткой информации:
- задача выбора стандарта ЛВС;
- задача синтеза топологической структуры ЛВС;
- задача выбора ПТК ЛВС.
4. Чередование процедур синтеза и верификации, так как для
большинства задач отсутствуют методы, обеспечивающие безошибочное
получение проектных решений, удовлетворяющих требованиям задания. Это
связано с трудностями формализации задач синтеза, с наличием неполноты и
неопределенности исходной информации. При этом невозможно учесть все
многообразие качественных и количественных требований к системе и
избежать ошибок [5, 6, 7, 11].
5. Итерационность синтеза. Она вытекает из особенностей блочно-
иерархического подхода (ошибочность или не оптимальность решений,
37
полученных на предыдущих этапах, выявляется в последующем, что требует
возврата к предыдущим этапам проектирования) [5, 6, 11].
38
2 ПРОЕКТНАЯ ЧАСТЬ
2.1 Разработка логической и физической структуры
компьютерной сети
Очевидно, для объединения сегментов необходимо использовать
беспроводные технологии.
Зачастую, типовые решения по использованию оборудования для сетей
на основе беспроводных технологий делят на 2 группы: «точка-множество
точек» и системы «точка-точка» [1-3].
Для активации одного удаленного абонента в офисе инсталлируется
точка доступа и направленная антенна. Ели клиентов более одного, то
ставится либо всенаправленная антенна, либо секторная.
Если между офисом и филиалом есть прямая видимость, то задачу
можно решить в рамках одной компании, без соединения с региональным
провайдером. В таком случае логично использовать технологию Radio-
Ethernet. Зачастую, в центре монтируется точка доступа с мощной
всенаправленной антенной. Она поддерживает взаимодействие с кабельной
ЛВС офиса.
В удаленной точке ставится абонентский комплект - карта в ПК или
преобразователь интерфейсов для подключения любого устройства [4, 5].
Несмотря на явную простоту, подобная системе не лишена многих
недостатков, к основным из которых можно отнести неэкономное
применение радио спектра круговой антенны, повышенный уровень шумов,
который на антенну собирается, а также присутствие мертвых зон около
базовой станции из-за минимального угла излучения в вертикальной
плоскости у круговых антенн.
Самым разумным вариантов станет деление всей территории на зоны и
использование секторных антенн. Подобный вариант определяется большой
39
емкостью соты до 30 до 60 абонентов, минимальными мертвыми зонами
около базового передатчика, грамотным использованием радио спектра,
поскольку излучение идет туда, где есть абоненты. Минусами такой системы
становятся требование по применению большого участка радио спектра для
частотного разделения соседних антенн, следовательно, более высокая цена
реализации.
Соединение 2-3 ЛВС. Для объединения более одной ЛВС в единую
сеть применяют либо радиомосты, реализуемые на каждой точке, либо радио
маршрутизаторы. Радиомосты поддерживают прозрачное для сетевого и
высших уровней объединение множества сетей в одну. Деление сетей часто
поддерживают радио маршрутизаторы. Передача через ретранслятор. Очень
популярны стали три типовых варианта работы беспроводной сети
посредством ретранслятора.
Первый вариант - с помощью радиомостов, устанавливаемых во всех
точках. Достоинство такого построения сети - простота. Недостаток -
относительно дорого (рисунок 2.1.).
Отделы
16 ПЭВМ
….
ЛВС 1
Отделы
16 ПЭВМ
….
ЛВС 3
Отделы
16 ПЭВМ
….
ЛВС 2
Радиомост
Радиомост
Радиомост

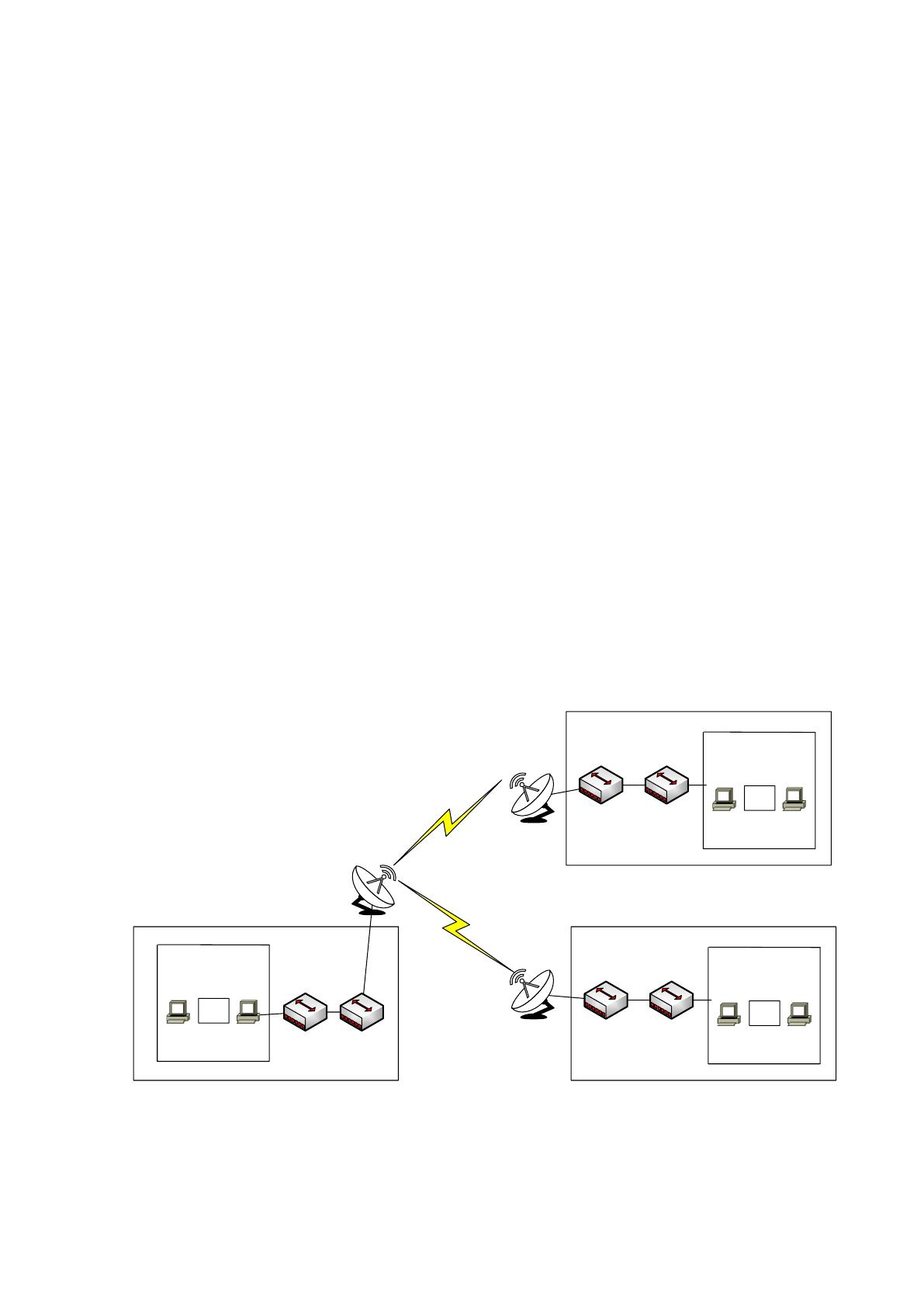

Рисунок 2.1 Способ соединения трех локальных сетей с помощью
радиомоста
40
Второй вариант - в качестве ретранслятора ставится точка доступа, а в
удаленной точке - абонентский комплект
Третий вариант построения беспроводной сети через ретранслятор
предусматривает применение радиомаршрутизаторов с двумя
радиоинтерфейсами. В первом и втором варианте на ретрансляции
происходит падение скорости в два раза [5, 6]. В третьем варианте этого
удается избежать, и, кроме того, он обладает всеми выше перечисленными
достоинствами радиомаршрутизаторов.
Таким образом, анализ основных топологий беспроводных сетей
передачи данных показал, что именно применение радиомостов является
наиболее оптимальным способом соединения двух офисов.
В данной работе будут решены следующие задачи:
1. Выбор метода объединения двух офисов;
2. Выбор сетевого оборудования для объединения офисов;
3. Обеспечение безопасности удаленного соединения;
4. Оценка требования охраны труда;
5. Расчет экономической эффективности.
Беспроводная точка доступа – это беспроводная базовая станция,
предназначенная для обеспечения беспроводного доступа к уже
существующей сети (беспроводной или проводной) или создания новой
беспроводной сети.
Поскольку скорость передачи данных беспроводного маршрутизатора
и полоса действия беспроводной сети ограничены, то с целью сохранения
скорости и увеличения дальности сигнала будет расположена точка
беспроводного доступа в коридоре первого этажа.
В существующую локально-вычислительную сеть вносим следующие
изменения:
41
- Меняем концентраторы на коммутаторы. Для этого нам необходимо
семь коммутаторов D-Link DGS-1210-10P с 10 портами и один коммутатор
D-Link DGS-1210-16 с 16 портами.
- Устанавливаем маршрутизатор D-Link DSR-1000N в который будут
подключены две независимые линии выхода в интернет, и который также
будет использоваться в качестве Wi-Fi роутера на втором этаже.
- Устанавливаем точку беспроводного доступа Wi-Fi для уверенного
приёма интернета на первом этаже.
- Оснащаем компьютеры, не подключенные ранее к локальной сети
беспроводными PCI-адаптерами для подключения к интернету посредством
Wi-Fi.
Структурная схема модернизированной корпоративной сети ООО
«Chimple» представлена на рисунке 2.2.
Генеральный
директор
Отел рекламы
Отдел по
работе с
клиентами
Транспортный
отдел
Интернет-
сервер
Файловый
сервер-2
Internet
Коммутатор HP 2520-
24
Концентратор
D-Link DES-
1008A
Концентратор
D-Link DES-
1008A
4 ПЭВМ
….
10 ПЭВМ
15 ПЭВМ
11 ПЭВМ
Отдел
производства
14 ПЭВМ
Юридический
отдел
Служба
безопасности
Отдел
кадров
Концентратор
D-Link DES-
1008A
Коммутатор HP
ProCurve 2510G-48
Концентратор
D-Link DES-
1008A
12 ПЭВМ
12 ПЭВМ
Бухгалтерия
16 ПЭВМ
….
….
….
22 ПЭВМ
….
Internet
Файловый
сервер-1
ИТ-отдел
16 ПЭВМ
….
Здание 1 Здание 2
Сервер
1С Бухгалтерия

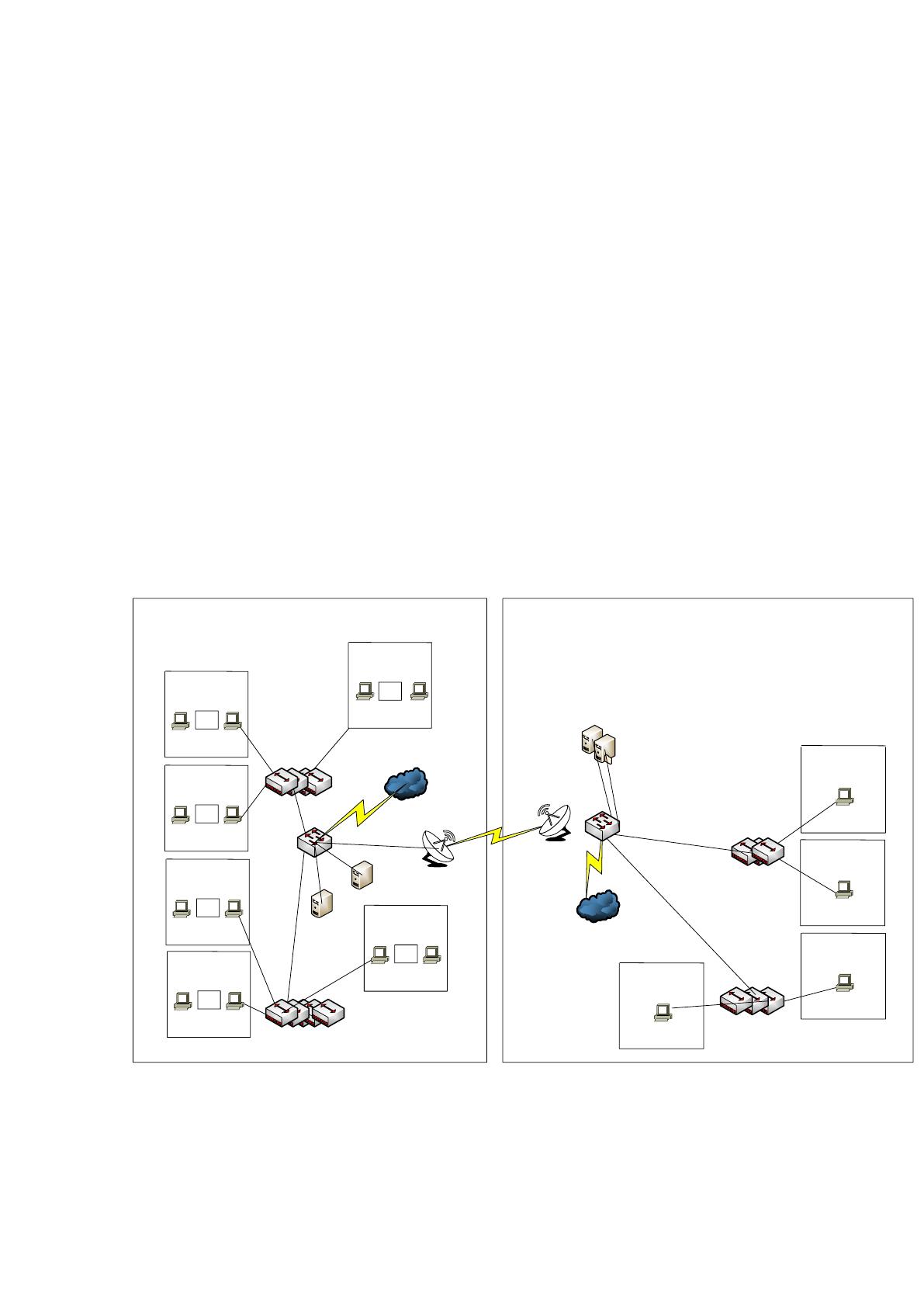

Рисунок 2.2 Структурная схема ЛВС ООО «Chimple» после
модернизации
42
Диапазон новых адресов следует разбить на участки, которые будут
применяться для различных целей. Можно предложить такой вариант
распределения IP-адресов:
1. 192.168.Y.1 – оставить для машины, которая обеспечит выход в
Интернет для всей сети;
2. 192.168.Y.2 - 192.168.Y.9 – резервный диапазон;
3. 192.168.Y.10 - 192.168.Y.20 – для серверов сети;
4. 192.168.Y.21 - 192.168.Y.25 – для активного сетевого оборудования
(например, аппаратных маршрутизаторов);
5. 192.168.Y.26 - 192.168.Y.30 – для сетевых принтеров, которые не
требуют подключения к рабочей станции;
6. 192.168.Y.31 - 192.168.Y.40 – для специальных компьютеров,
обеспечивающих работу с другими сетями, требующими повышенной
защиты;
7. 192.168.Y.41 - 192.168.Y.99 – адреса предназначенные для выдачи в
качестве вторых (есть случаи, когда одной машине с одним адаптером
присваивается два и более адресов);
8. 192.168.Y.100 - 192.168.Y.250 – диапазон адресов, предназначенный
для обычных рабочих станций (адреса, выдаваемые сервером DHCP)
9. 192.168.Y.251 - 192.168.Y.254 – резервный диапазон
Таким образом, во второй главе работы разработана общая концепция
модернизации локальной вычислительной сети, выбрано аппаратное
обеспечение и спроектировано размещение серверов и другого оборудования
в составе ЛВС.
После внедрения разрабатываемого программно-аппаратного
комплекса информационные потоки не изменятся, но информация будет
передаваться через беспроводную локальную вычислительную сеть. Оценка
параметров потоков приведена в таблице 2.1.
43
Таблица 2.1 Оценка параметров потоков
Вид информации
Назначение
Источник
Получатель
Среднее
значение,
Мбайт/с
Пиковое
значение,
Мбайт/с
Договоры с
клиентами
Служебная
информация
ИС
компании
Сотрудник
отдела работы
с клиентами
3
6,3
Личные данные
клиентов
Служебная
информация
ИС
компании
Сотрудник
отдела работы
с клиентами
4
7,2
Сведения о планах
противодействия
конкурентам
Служебная
информация
ИС
компании
Сотрудник
отдела
маркетинга
6
9
Данные анализа
финансовой
деятельности
компании
Служебная
информация
ИС
компании
Сотрудник
отдела
финансового
отдела
21
35,7
Результаты
маркетинговых
исследований
Служебная
информация
ИС
компании
Сотрудник
отдела
маркетинга
4
8,4
Маркетинговые
исследования
Служебная
информация
ИС
компании
Сотрудник
отдела
маркетинга
5
9
Стратегия действий
на рынке
Служебная
информация
ИС
компании
Сотрудник
отдела
маркетинга
3
4,5
Личные сведения о
сотрудниках
фирмы
Служебная
информация
ИС
компании
Сотрудник
отдела работы
с клиентами
6
10,2
Сведения о системе
защите компании
Служебная
информация
ИС
компании
Сотрудник
отдела ИТ
7
14,7
Финансовые
результаты
компании
Служебная
информация
ИС
компании
Сотрудник
финансового
отдела
8
14,4
Налоговая
отчетность
компании
Служебная
информация
ИС
компании
Сотрудник
бухгалтерии
5
7,5
Функциональная схема разрабатываемого решения состоит из двух
модулей – беспроводной локальной вычислительной сети и программного
обеспечения. При этом монитор трафика устанавливается на каждой рабочей
станции, которая находится в сети и в которой необходимо ограничивать
доступ к определённым ресурсам сети. Функциональная схема приведена на
рисунке 2.3.
Генеральный
директор
Отел рекламы
Отдел по
работе с
клиентами
Транспортный
отдел
Интернет-
сервер
Файловый
сервер-2
Internet
Коммутатор HP 2520-
24
Концентратор
D-Link DES-
1008A
Концентратор
D-Link DES-
1008A
4 ПЭВМ
….
10 ПЭВМ
15 ПЭВМ
11 ПЭВМ
Отдел
производства
14 ПЭВМ
Юридический
отдел
Служба
безопасности
Отдел
кадров
Концентратор
D-Link DES-
1008A
Коммутатор HP
ProCurve 2510G-48
Концентратор
D-Link DES-
1008A
12 ПЭВМ
12 ПЭВМ
Бухгалтерия
16 ПЭВМ
….
….
….
22 ПЭВМ
….
Internet
Файловый
сервер-1
ИТ-отдел
16 ПЭВМ
….
Здание 1 Здание 2
Сервер
1С Бухгалтерия
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Монитор
трафика
Рисунок 2.3 Схема функционального взаимодействия
