Построение радиомоста можно разделить на несколько этапов:
Исследование местности и радиофона. На этом этапе
определяется возможность построения радиомоста, замеряется уровень
радиопомех в эфире на всем протяжении маршрута.
Определение зоны прямой видимости, расчет зоны Френеля. Для
создания радиомоста, необходимым условием является наличие прямой
видимости с учетом зоны Френеля. В общем случае зона Френеля зависит от
расстояния между антеннами и частоты используемого сигнала и ее
необходимо учитывать.
Планирование мест установки оборудования. Планирование мест
монтажа является важным этапом построения радиомоста. Необходимо
выбирать точки установки с учетом многих факторов: зоны прямой
видимости; зоны Френеля; простоты доступа к оборудованию для
обслуживания; защиты от вандалов и воров.
Выбор оборудования. Подбор моделей для радиомоста делается
исходя из условий эксплуатации, нужной дальности, требуемой
производительности и скорости канала связи, с учетом схемы реализации
(точка-точка, точка-многоточка) радиомоста.
Для выбора радиомоста необходимо использовать следующие
критерии:
Расстояние стабильной работы (около 4-5км);
Стоимость;
Скорость на выходе, не менее 100 мбит/сек.
Сравнение моделей радиомостов приведен в таблице 2.2.
46
Таблица 2.2 Сравнение моделей радиомостов
Оборудование
Расстояние
стабильной
работы, км
Скорость на
выходе по витой
паре
Стоимость,
рублей
MikroTik SXT
Lite5
До 5
До 100 мбит/с
2700
Ubiquiti
PowerBeam 5AC-
400
До 15
Более 100 мбит/с
6900
Ubiquiti
PowerBeam 5AC-
300
5-7
Более 100 мбит/с
7000
Ubiquiti
NanoBeam 5AC-
16
1
Более 100 мбит/с
4900
Ubiquiti AirGrid
M5 HP-23
4
50 мбит/с
3655
MikroTik SXT
Lite2
3
До 100 мбит/с
2300
Ubiquiti
PowerBeam M5-
400
15
Более 100 мбит/с
4900
Ubiquiti
PowerBeam M5-
300
7
До 100 мбит/с
5200
Ubiquiti
NanoStation Loco
M2
1
До 100 мбит/с
3160
Ubiquiti
NanoStation M5
3
До 100 мбит/с
5440
Выбираем для использования модель точки доступа «NanoStation Loco
M2» по следующим показателям:
• более высокое быстродействие;
• меньшие габариты;
• ввиду прямого подключения к антенне отсутствуют потери в
кабеле;
• меньшая цена.
47
Точка доступа «NanoStation Loco M2» - это упрощенная и более
дешевая версия беспроводной точки доступа NanoStation M2. Работает также
в диапазоне 2.4 ГГц, встроенная биполяризационная антенна с усилением 8
dBi. Благодаря использованию технологии MIMO скорость работы возможна
до 150 мбит/с.
Установка и эксплуатация устройства возможны на улице при любых
погодных условиях без специальных термобоксов. Плавная регулировка
выходной мощности до 23 dBm (200 мВт). Питание через Ethernet (PoE).
При проведении анализа конфигураций установленных на предприятии
рабочих станций, было установлено, что данные конфигурации морально-
устаревшие и не могут обеспечить полноценного выполнения возложенных
на них функций. Так же они имеют сетевые карты, не поддерживающие
спецификацию 100 BASE-TX. Поэтому было принято решение об их замене.
Спецификация компьютеров, подлежащих замене, представлена в
таблице 2.2.
Таблица 2.3 Спецификация подлежащих замене компьютеров
Общее
количество
ПЭВМ
требующих
замены
Количество, конфигурация
и ПО ПЭВМ, требующих
замены
Количество, конфигурация
и ПО
закупаемых ПЭВМ
5
2 ПЭВМ: Pentium 3
1000МГц/512Мб/160 GB/
CD-R/ LSD 17”LG, Windows
10, MS Office 97
3 ПЭВМ: Celeron 1700MHz
MB/ 256MB/120 GB/ CD-
R/LSD17” Samsung,
Windows 10, MS Office 97
5 ПЭВМ: CPU Intel Core
i5-3550 BOX 3.3 ГГц/ 2 x 4
Гб DDR3 1333 МГц/500
Гб/CD-R/ 21.5" MONITOR
Samsung S22B370H (LCD,
Wide, 1920x1080, +HDMI),
Windows 10, MS Office
2012
Замена концентраторов коммутаторами - это превосходный способ
увеличить производительность сети без изменения протоколов или
48
модификации отдельных рабочих станций. Даже «классическая» сеть
Ethernet демонстрирует поразительное улучшение, когда каждая рабочая
станция получает полную пропускную способность в 10 Мбит/с, даже если
разделяет ее с 20 или 30 другими системами. Полнодуплексные коммутаторы
могут удвоить эффективную пропускную способность до 100 Мбит/с.
Результаты тестирования коммутаторов приведены в таблице 2.4.
Таблица 2.4 Результаты тестирования коммутаторов
Коэффициенты
Модель коммутатора
CNET CNSH
-
2402Gm
HP ProCurve 2524
HardLink HS
-
224RM
D-Link DGS
-
1210
-10P
D-Link DES
-
3624i
SMC 6624M
SMC 6724L2
Режим чтения (рабочие
станции получают
информацию с
сервера)
30
0,94
0,97
0,99
0,94
1,00
1,00
0,99
Режим записи (рабочие
станции записывают
информацию на
сервер)
30
0,97
1,00
1,00
0,97
1,00
1,00
0,97
Полнодуплексный
режим (обмен
информацией между
рабочими станциями и
сервером)
30
0,99
0,00
1,00
1,00
1,00
1,00
0,99
Экспертная оценка
эффективности
управления
коммутатором
5
0,70
1,00
1,00
0,70
1,00
1,00
0,70
Экспертная оценка
дополнительных
возможностей
коммутатора
5
0,50
0,80
0,80
0,50
1,00
1,00
1,00
Интегральная оценка
качества коммутатора
92,86
68,04
98,62
93,40
99,77
99,93
97,13
96,43
Проанализировав таблицу тестирования коммутаторов, для
проектируемой сети выбираем коммутаторы серии D-Link DGS-1210.
49
Серия коммутаторов D-Link DGS-1210 включает в себя коммутаторы
Web Smart следующего поколения с поддержкой технологии D-Link Green.
При создании локальной сети план следует реализовывать, поэтапно
выполняя следующие действия:
• Провести скоростные рабочие станции к сетевому оборудованию;
• Настроить серверы к скоростным коммутируемым портам;
• Настроить сгруппированные коммутаторы или коммутаторы
рабочих групп к скоростному оборудованию с применением
высокоскоростных каналов;
• Подключить главные сегменты сети или скоростные
коммутаторы к маршрутизаторам, применяя по мере необходимости
скоростные каналы передачи.
Маршрутизатор является устройством сетевого уровня эталонной
модели OSI, применяющим одну или более метрик для выявления самого
лучшего пути следования сетевого трафика в рамках данных сетевого
уровня”. Исходя из изложенного, можно сказать, что маршрутизатор,
изначально, нужен для выявления дальнейшего пути данных, отправленных в
большую и сложную сеть.
Данные таблицы маршрутизации часто зависят от применяемого
протокола маршрутизации. Обычно таблица маршрутизации включает такие
данные, как:
Реальные адреса устройств в сети;
данные протокола маршрутизации;
Параметры ближайших маршрутизаторов.
Главными требованиями, указанными по алгоритму маршрутизации,
становятся:
Логичность выбора маршрута;
Удобство реализации;
50
Стабильность;
Оперативная сходимость;
Простота реализации.
Придерживаясь мнения, что активное оборудование внутри локальной
сети должно быть одного производителя и проанализировав
маршрутизаторы, предлагаемые фирмой D-Link, выбираем маршрутизатор D-
Link DSR-1000N.
Оснащенные двумя портами Gigabit Ethernet WAN, маршрутизатор D-
Link DSR-1000N поддерживает управление на основе политик, обеспечивая
максимальную производительность при ведении бизнес-операций. Функция
автоматического переключения (failover) обеспечивают надежную передачу
данных, в том числе и при отказе одного из соединений. Функция Outbound
Load Balancing обеспечивает распределение исходящего трафика между
двумя WAN-интерфейсами и оптимизирует производительность системы за
счет высокой работоспособности. Второй WAN-порт может быть настроен
как DMZ-порт, позволяя изолировать серверы от сети LAN.
Беспроводные сети из нескольких точек доступа устанавливаются в
больших офисных помещениях, зданиях и на других крупных объектах, в
основном для того, чтобы создать одну беспроводную локальную сеть
(WLAN). К каждой точке доступа можно подключить до 254 клиентских
компьютеров. При построении территориально распределенных сетей или
беспроводных сетей в зданиях, точки доступа объединяются в одну общую
сеть через радиоканал или локальную сеть (проводную). При этом
пользователь может свободно перемещаться со своим мобильным
устройством в радиусе действия этой сети.
В качестве основных критериев при выборе точек доступа выступали
следующие:
- надежность;
51
- поддержка всех стандартов беспроводной связи - 802.11a/b/g/n;
- централизованное питание Power over Ethernet;
- шифрование трафика, в том числе административного.
На основании вышеизложенных критериев была выбрана точка доступа
D-Link DAP-2690 (рисунок 2.7).

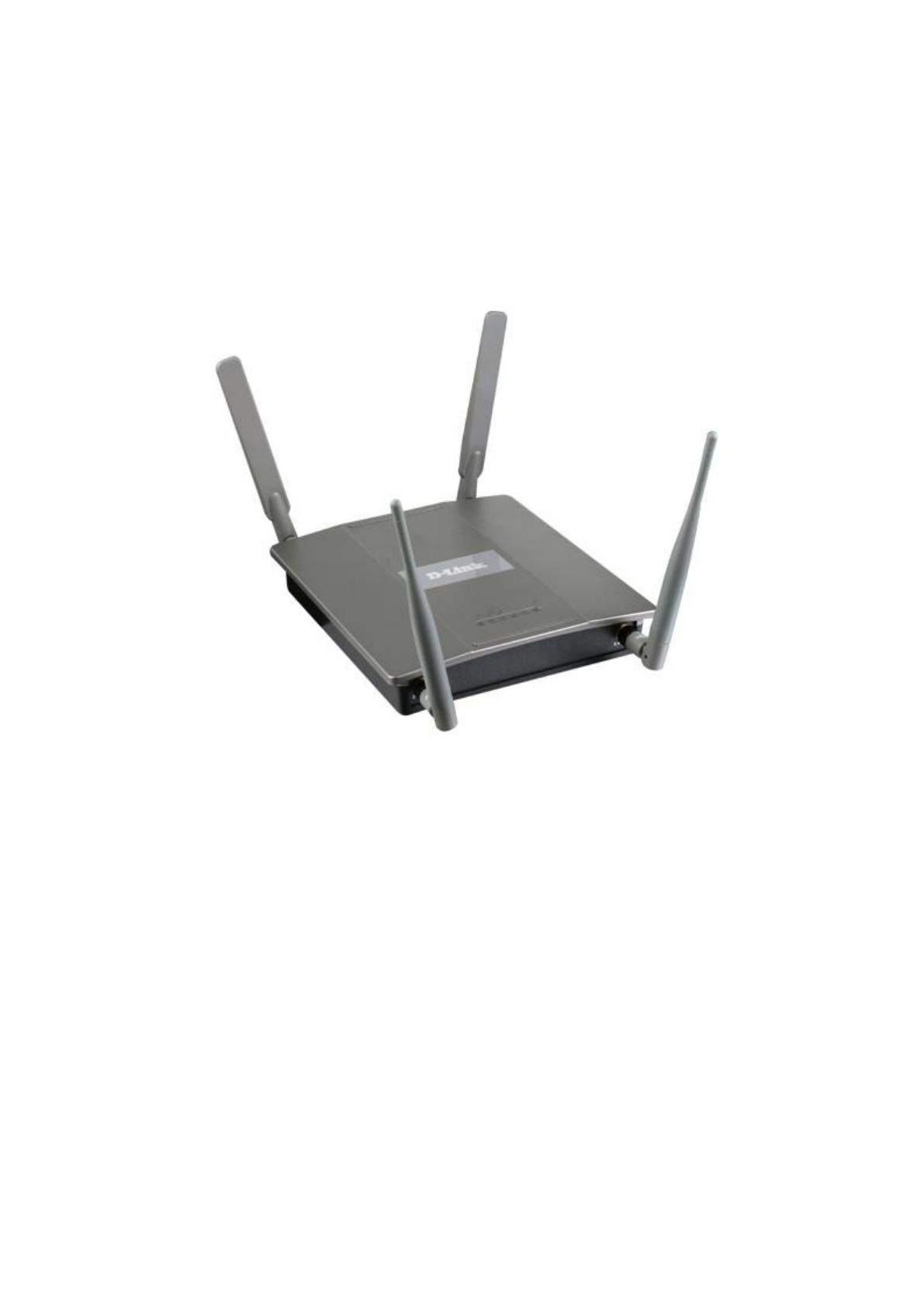

Рисунок 2.4 Точка беспроводного доступа D-Link DAP-2690
Двухдиапазонная точка доступа D-Link AirPremier N DAP-2690 с
поддержкой PoE предназначена для построения беспроводных локальных
сетей предприятий (WLAN). Она может выполнять функции базовой станции
для подключения к беспроводной сети устройств, работающих по стандартам
802.11а, 802.11b, 802.11g и 802.11n.
Созданная для сетей бизнеса-класса, эта точка доступа передает
сетевым администраторам совокупность функций для реализации
защищенных и управляемых беспроводных сетей с возможностью работы в
двух диапазонах частот.
52
D-Link DAP-2690иметт возможность создавать управляемую и
надежную двух диапазонную беспроводную сеть. Четыре разборные двух
диапазонные антенны поддерживают лучший радиус действия при работе в
частотных диапазонах 2,4ГГц (стандарты 802.1g и 802.1n) и 5ГГц (802.1a и
802.11n) одновременно. Точка доступа DAP-2690 располагается в
металлическом корпусе с вентиляцией в соответствии с правилами
противопожарной безопасности. Такая высокоскоростная точка доступа
включает в себя стандарт 802.3af Power over Ethernet (PoE), что дает
возможность иметь хорошую скорость даже в тех местах, где розетки
питания недоступны.
А чтобы подключить компьютеры, не включенные в ЛВС через точку
беспроводного доступа, применяем беспроводной PCI-адаптер D-Link серии
Wireless 150.
Его изображение представлено на рисунке 2.8.

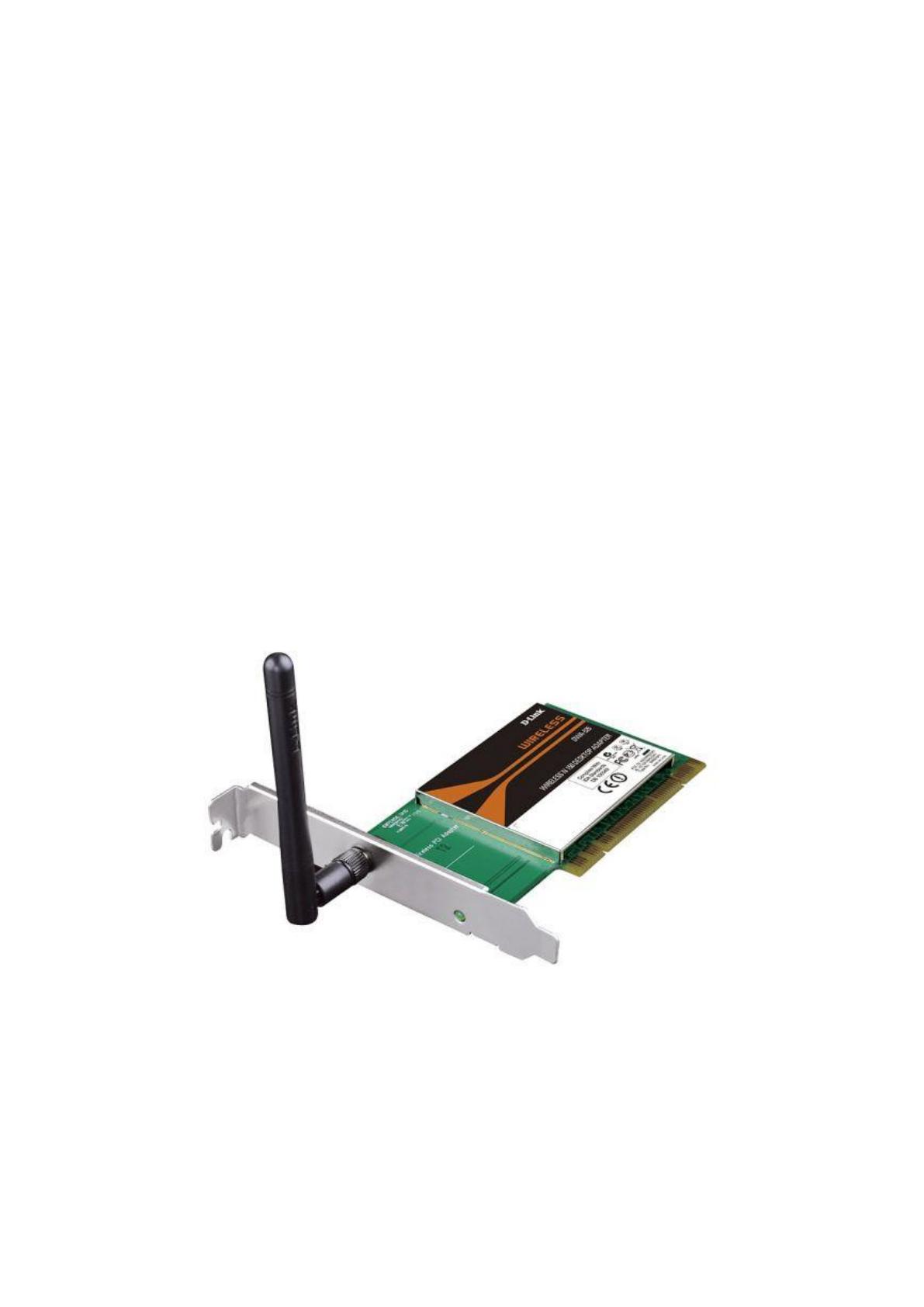

Рисунок 2.5 Беспроводной PCI-адаптер D-Link DWA-525
Подключившись к высокоскоростной беспроводной сети с помощью
PCI-адаптера D-Link серии Wireless 150, можно просматривать Web-
страницы, проверять электронную почту, общаться в чате с друзьями и
53
семьей в режиме онлайн. Технология Wireless 150 обеспечивает увеличенную
скорость и радиус действия по сравнению со стандартом 802.11g/b,
гарантируя быстрое и надежное беспроводное соединение.
Для защиты данных пользователя и конфиденциальной информации,
беспроводной PCI-адаптер DWA-525 поддерживает протоколы шифрования
WEP, WPA и WPA2 для подключения к защищенным беспроводным сетям и
обеспечения безопасности передаваемого трафика.
Беспроводной PCI-адаптер DWA-525 обеспечивает высокоскоростное
подключение для устройств 802.11n и Wireless 150. При этом устройство
обратно совместимо со стандартами 802.11b/g. Все это гарантирует работу
устройства с различными беспроводными маршрутизаторами и сетями.
Для любой компании, будь то только создавшая фирма или
существующее крупное предприятие с разветвленной IT-структурой в равной
степени являются актуальными задачи обработки, хранения и доступности
информации. Надежными помощниками при решении любой из
вышеперечисленных задач являются серверы. Безусловно, критерии подбора
оборудования для каждой компании свои, но мы попытаемся выделить
основные требования, предъявляемые к серверам.
Обычный персональный компьютер может устареть (особенно в
нынешних темпах роста требований к ПК со стороны операционных систем и
прикладных программ), может перестать справляться с возложенными на
него функциями, да и надежность современных ПК оставляет желать
лучшего - сервер должен, и обязан быть надежным. Сервер обязан уметь
обеспечивать гарантированное хранение данных (резервирование
комплектующих, использование технологии RAID), уметь
приспосабливаться под растущую нагрузку (быть масштабируемым), а также
обеспечивать бесперебойную работу компании в любой момент времени
54
(доступность 24/7), поэтому стоит со всей ответственностью отнестись к
выбору оборудования данного класса.
В независимости от выбора типа исполнения корпуса напольный
(Pedestal) или стоечный (rack-mount), важными критериями, предъявляемыми
к корпусу, являются наличие возможности использования блоков питания
горячей замены (Hoswap), а также правильное распределение воздушных
потоков внутри корпуса и вывод теплого воздуха за пределы корпуса.
Требования к оперативной памяти достаточно стандартные.
Разумеется по возможности желательно использовать модули с поддержкой
коррекции ошибок. Оперативной памяти никогда не бывает мало, а если
учесть относительно невысокую цену модулей памяти, то лучше поставить ее
с запасом.
Процессор - сердце сервера, основными характеристиками которого
являются, тактовая частота, частота системной шины (особенно критично
при работе с базами данных и множественными запросами), объем
внутреннего КЭШа. В настоящее время компанией Intel производятся одно,
двух и четырех ядерные процессоры типа XEON для использования в
серверных системах. Требуемая мощность процессора определяется
исключительно прикладным ПО которое будет использоваться не сервере.
Контроллер RAID позволяет путем создания заранее определенного
уровня RAID защитить информацию от потери в случае выхода из строя
одного или нескольких жестких дисков (самый простой пример RAID так
называемое “зеркало”, когда одна и та же информация записывается на два
жестких диска). Безусловно, лучше использовать специализированный
RAID-контроллер со своим микро-процессором обработки данных и
собственной кэш-памятью, что позволяет разгрузить центральный процессор
системы и увеличить быстродействие всей подсистемы [9].
