13
В результате проведенного анализа были выявлены следующие
недостатки:
− рабочие станции не объединены в локальную вычислительную сеть,
как следствие, отсутствие доступа к сети Интернет, за исключением
сектора IT и Генерального директора предприятия;
− сетевые карты не соответствуют стандарту Gigabit Ethernet;
− отсутствие короба для укладки витой пары;
− отсутствие сетевых розеток;
− отсутствие серверного оборудования;
− отсутствие источника бесперебойного питания для серверного
оборудования;
− отсутствие датчиков открытия и закрытия двери для серверной
стойки;
− отсутствие резервного канала Internet.
На основании выявленных недостатков необходимо создать проект
ЛВС для ООО «Лайт груп». Создание ЛВС позволит:
− хранить данные на сервере, которые будут доступны рабочим
станциям;
− совместное использование программных и аппаратных средств;
− организовать резервное копирование данных;
− организовать защиту информации.
Создание компьютерной сети предприятия должно обеспечивать:
− надежность, производительность и отказоустойчивость,
безопасность;
− длительный срок эксплуатации;
− масштабируемость с возможностью наращивания компонентов сети
без дополнительных затрат, запас емкости по портам не менее 20%;
− гибкость и простоту обслуживания компьютерной сети;
− защиту сетевого оборудования;
14
− передачу различного типа трафика (голос, видео, данные);
− все компоненты сети должны обеспечивать пропускную способность
1000 Мбит/с;
− при необходимости разграничения доступа на основании сетевой
информации;
− обеспечивать сегментирование сети по технологии VLAN;
− ограничение доступа по МАС-адресам рабочей станции;
− стабильный доступ к сети Интернет;
−
монтаж сети должен выполняться согласно ГОСТ 21.101-97.
«Основные требования к проектной и рабочей документации»; РД
50-34.119.90. Методические указания. Информационная технология.
Комплекс стандартов на автоматизированные системы. Архитектура
локальных вычислительных сетей в системах промышленной
автоматизации; 150/1ЕС 11801. Международный стандарт
«Информационная технология. Обобщённая кабельная система для
зданий». Для связи с рабочими местами необходимо использовать
кабель типа витая пара. При проектировании компьютерной сети
необходимо установить коммутаторы, которые поддерживают
интерфейсы Gigabit Ethernet.
Физической средой передачи данных является сетевой кабель, который
должен соответствовать всем требованиям технологии спецификации Gigabit
Ethernet (1000BASE-T).
Создание ЛВС позволит ООО «Лайт груп» осуществлять
бесперебойную работу отделов. Внедрение серверного оборудования, а
также управляемых коммутаторов, облегчит работу Сектора IT по
мониторингу и устранению сбоев ЛВС. Резервный канал Интернет позволит
быть постоянно на связи. Локальная сеть предприятия позволит избежать
экономических потерь, ускорив производственные процессы. Все это
приведет к увеличению прибыли ООО «Лайт груп».
15
Цель выпускной квалификационной работы состоит в проектировании
сети для предприятия с одним и более филиалами.
Чтобы достигнуть поставленной цели необходимо выполнить
следующие задачи:
− разработать логическую и физическую схему сети;
− разработать проект структурированной кабельной сети для офиса
компании;
− выбрать пассивное оборудование для построения сети;
− выбрать активное оборудование для построения сети;
− выбрать серверное оборудование для построения сети;
− выбрать программное обеспечение;
− выполнить расчет экономической эффективности;
− рассмотреть требования, предъявляемые к технике безопасности при
работе на ЭВМ.
16
2. ТЕХНОЛОГИЯ ПРОГРАММНОЙ РЕАЛИЗАЦИИ
РАЗРАБОТАННЫХ МОДЕЛЕЙ И АЛГОРИТМОВ
2.1 Разработка плана расположения оборудования. Расчет
необходимого количества оборудования
Для представления взаимодействия аппаратного и программного
обеспечения в разрабатываемой сети, создадим логическую схему сети. На
рисунке 2.1, показана логическая схема сети.

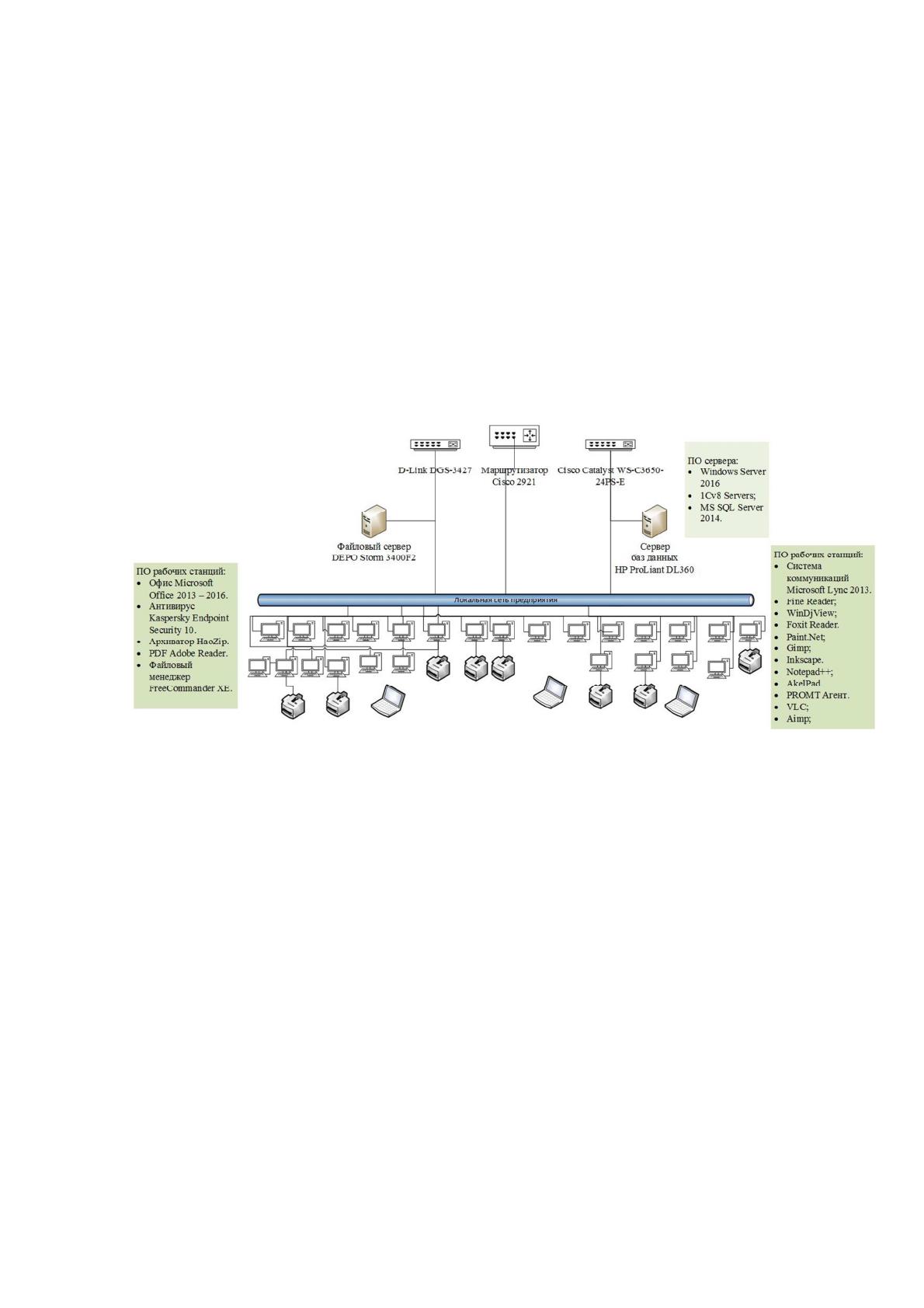

Рисунок 2.1 – Логическая схема сети
На основании логической схемы сети разработаем физическую схему
сети ООО «Лайт груп». Данная схема показана на рисунке 2.2.
17

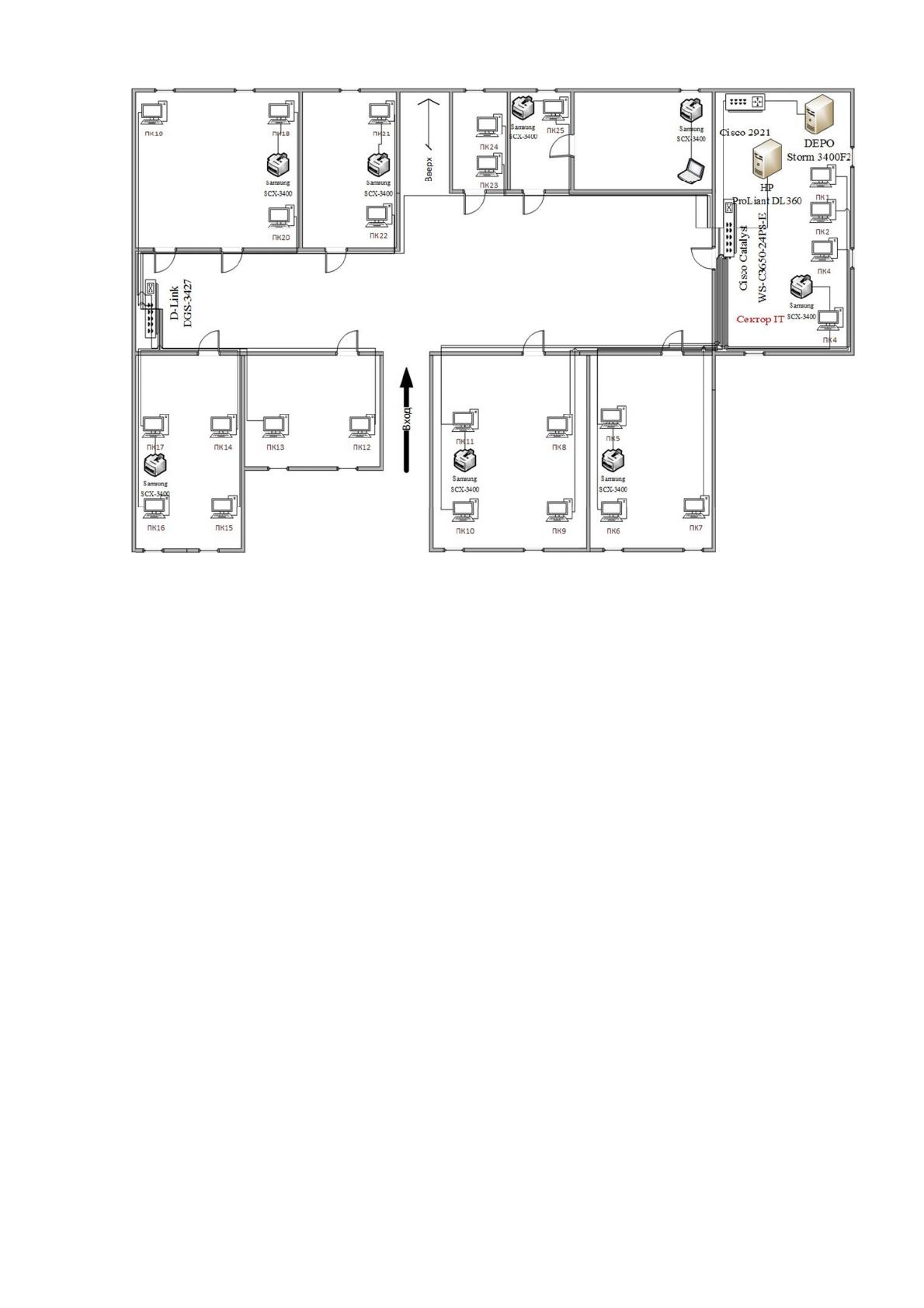

Рисунок 2.2 – Физическая схема ЛВС
Для расчета длины горизонтального кабеля воспользуемся схемой
размещения персональных компьютеров в здании, а также размерами
кабинетов, в которых находятся компьютеры.
Для расчета длины кабеля воспользуемся методом суммирования.
Расчет осуществляется по следующей формуле:
∑
=
n
sобщ
КL
1
*1
(2.1)
где n – количество компьютеров;
l – длина сегмента;
K
s
- коэффициент технологического запаса - 1,3 (13%), который
учитывает особенности прокладки кабеля, всех спуски, подъемы, повороты,
межэтажные сквозные проемы (при их наличии) и также запас для
выполнения разделки кабеля.
Длина кабеля для каждого кабинета приведена в таблице 2.1.
18
Таблица 2.1 – Расчет необходимого количества кабеля
№ п/п Местоположение компьютера Длина кабеля, м
1 1 12
2 2 18
3 3 20
4 4 24
5 5 15,5
6 6 18
7 7 16
8 8 17,5
9 9 20
10 10 24,3
11 11 20,8
12 12 18
13 13 13
14 14 9,5
15 15 11,5
16 16 9,5
17 17 7,5
18 18 15,5
19 19 9,5
20 20 16,5
21 21 23,7
22 22 20,7
23 23 14,2
24 24 16,2
25 25 10,7
26 Коммутатор №1 6
27 Коммутатор №2 31,8
19
28 Маршрутизатор 6
С учетом коэффициента технологического запаса длина сегмента к
каждому кабинету будет следующая:
6.153.1*12
1
=
=
L
4.233.1*18
2
=
=
L
263.1*20
3
==L
2.313.1*24
4
=
=
L
15.203.1*5.15
5
==L
4.233.1*18
6
==L
8.203.1*16
7
==L
75.223.1*5.17
8
==L
263.1*20
9
==L
59.313.1*3.24
10
==L
04.273.1*8.20
11
=
=
L
4.233.1*18
12
=
=
L
42.173.1*13
13
==L
35
.123.1*5.9
14
=
=
L
95.143.1*5.11
15
==L
35.123.1*5.9
16
==L
75.93.1*5.7
17
==L
05.243.1*5.18
18
==L
35.123.1*5.9
19
==L
45.213.1*5.16
20
==L
253.1*7.23
21
=
=
L
91
.263.1*7.20
22
=
=
L
46.183.1*2.14
23
==L
06.213.1*2.16
24
=
=
L
20
91.133.1*7.10
25
==L
8.73.1*6
26
==L
34.413.1*8.31
27
==L
8.73.1*6
28
==L
Зная длину каждого сегмента ЛВС можно рассчитать общую длину
кабеля для всей сети. Для этого найдем L
общ
по формуле 2.1.
L
общ
=15.6+23.4+26+31.2+20.15+23.4+20.8+22.75+26+31.59+27.04+23.4+
17.42+12.35+14.95+12.35+9.75+24.05+12.35+21.45+25+26.91+18.46+21.06+
13.91+7.8+41.23+7.8=578.28~600 м.
Для построения всей сети нам понадобится 600 метров витой пары.
2.2 Выбор активного и пассивного сетевого оборудования
Для создания сети необходимо использовать пассивное и активное
оборудование. Первым делом подберем пассивное оборудование.
Для прокладки кабеля вдоль стены воспользуемся пластиковым
коробом Efapel 10099 RBR (рисунок 2.3).

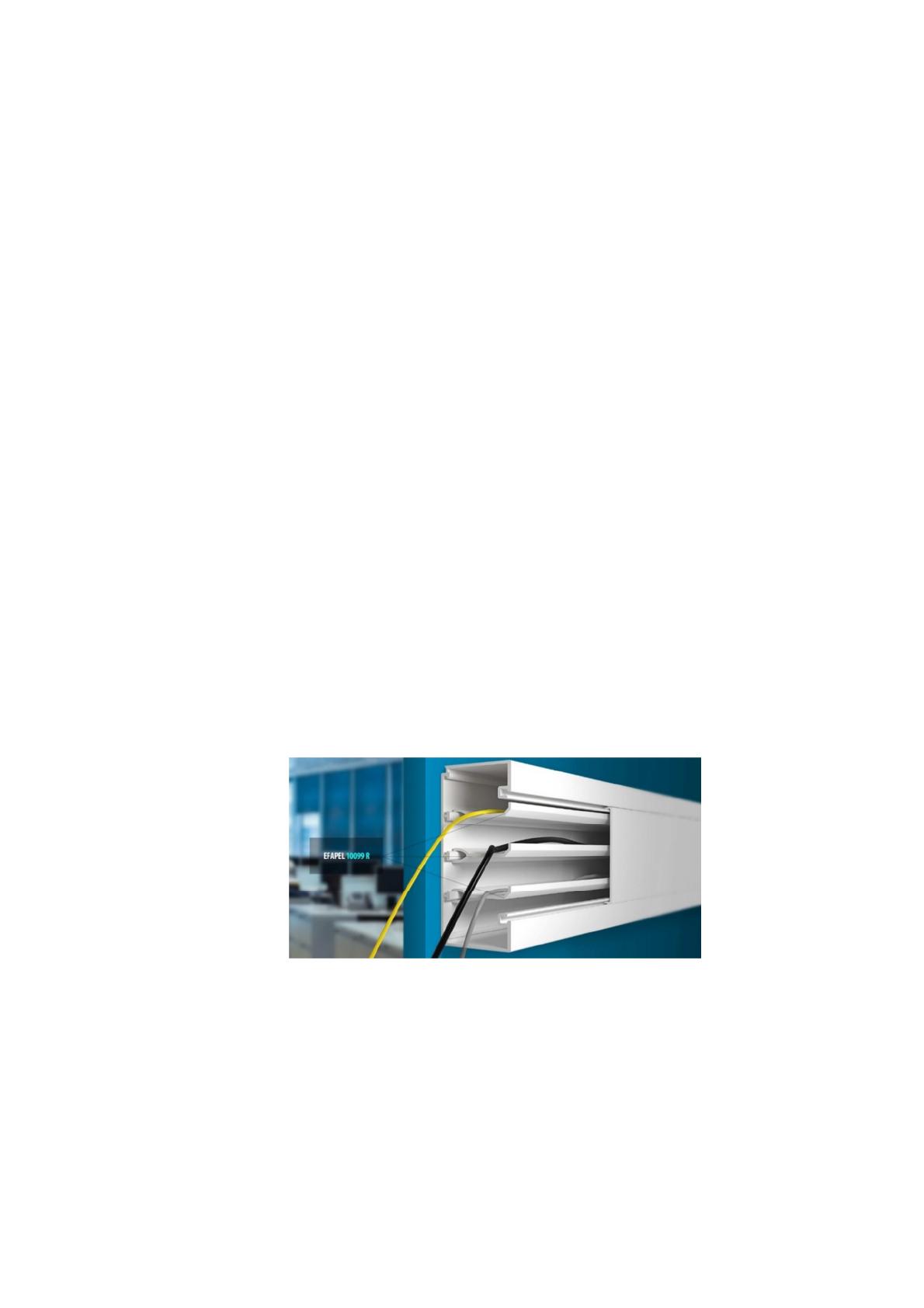

Рисунок 2.3 – Короб EFAPEL 10099R
Короб Efapel 10099 RBR соответствует требованиям пожарной
безопасности. Данный короб имеет направляющие, которые встроенные в
основание короба. Они служат для установки разделительных перегородок
(до 3-х штук), позволяя разделять информационный кабель и силовой.
Вспомогательные профили в углах основания позволяют дополнительно
21
фиксировать аксессуары. Размер короба 110х50 позволяет установить
электрические механизмы 220В.
На рабочих местах будут установлены сетевые розетки Hyperline SB2-
1-8P8C-C6-WH. Вид данных розеток показан на рисунке 2.4.

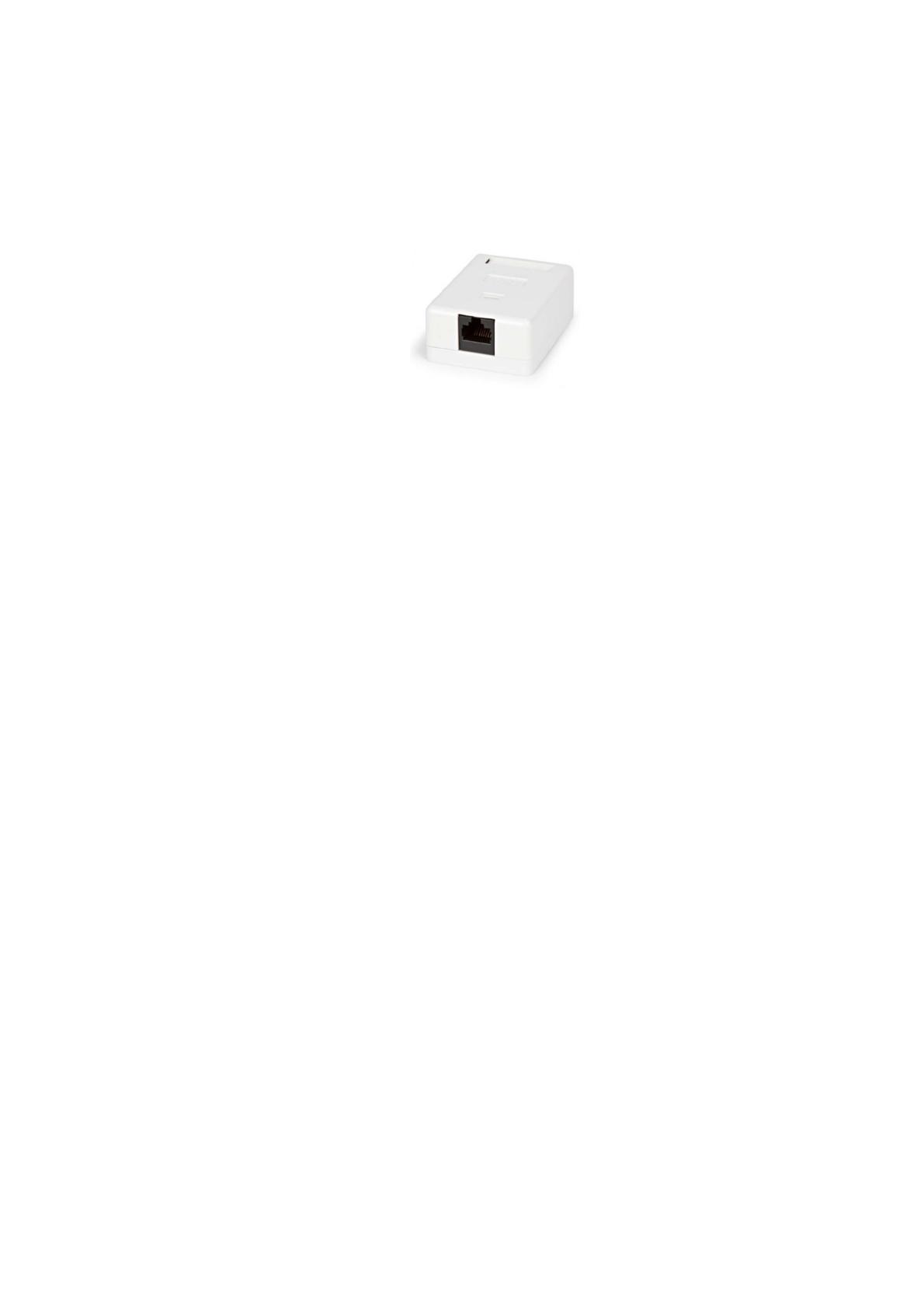

Рисунок 2.4 – Внешний вид сетевой розетки Hyperline SB2-1-8P8C-C6-WH
Данные розетки имеют следующие характеристики:
1. В соответствии с UL 1863.
2. Сила тока: 1,5 А максимум.
3. Напряжение: 48 В.
4. Контактное сопротивление: 20 мOм.
5. Сопротивление изоляции: 50 мОм.
6. Напряжение диэлектрика: 1000 В переменный ток RMS, 60 Гц/1мин.
Розетки будут установлены в постоянных местах, обеспечивающих к
ним полный доступ. Не допускается монтировать розетки в пространствах
фальшпотолков, фальшполов и в любых других пространствах с
затрудненным доступом, а также на офисной мебели. В том случае, если
мебель является продолжением структуры здания и прикреплена к ней на
постоянной основе, тогда монтаж розетки допускается.
Кабель для подключения рабочих станций будем использовать UTP4-S
Cat6. Кабель витая пара UTP4-S Cat6 имеет следующие технические
характеристики: кабель парной скрутки для структурированных кабельных
систем, предназначенный для передачи сигналов с частотой до 250 МГц в
сетях по стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В
переменного тока. Используется для прокладки внутри здания.
Данный кабель представлен на рисунке 2.5.
22

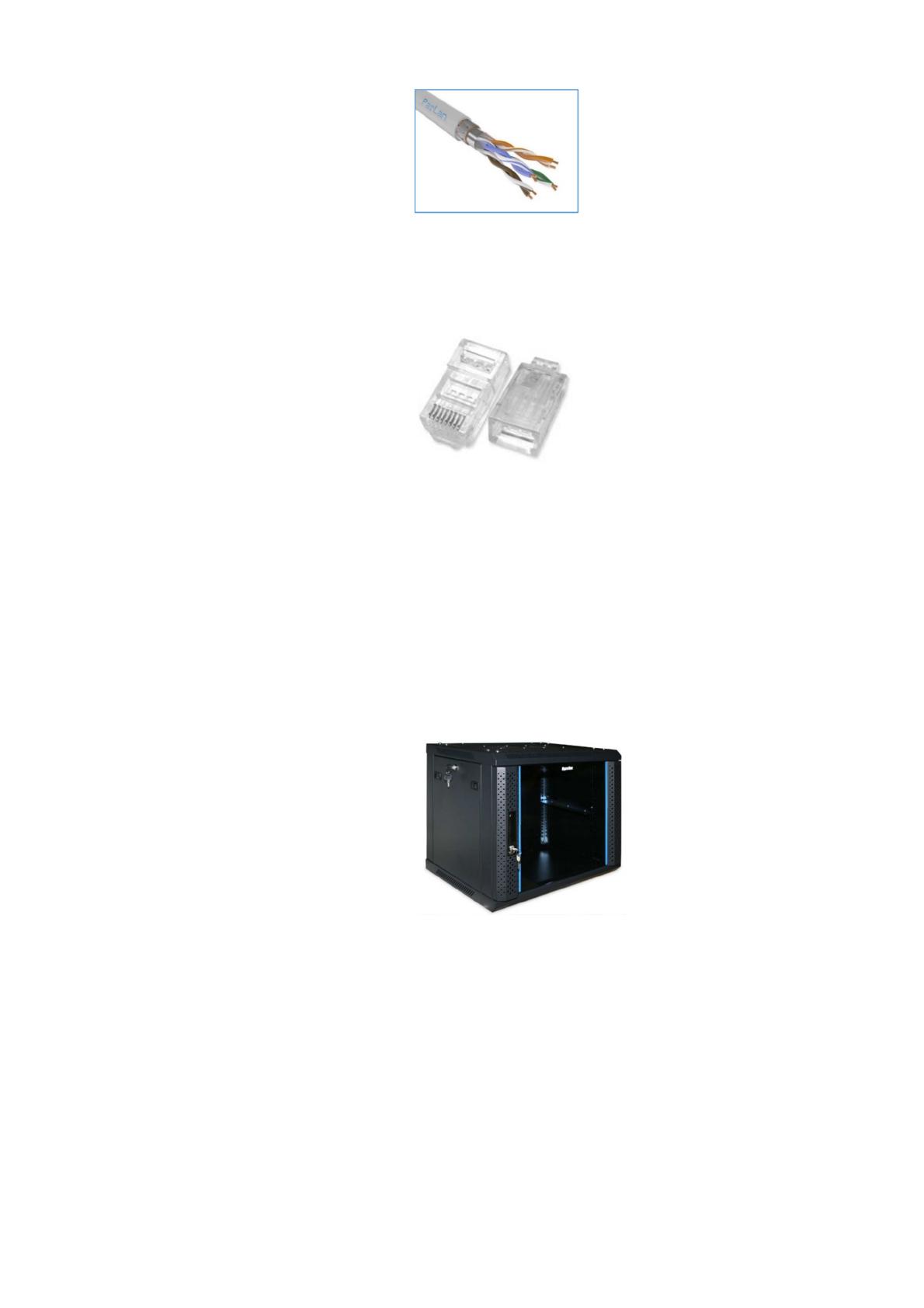

Рисунок 2.5 – Структура кабеля UTP4-S Cat6
Для работы с кабелем витая пара будем использовать разъем типа 8P8C
(8 позиций, 8 контактов), т.е. коннектор RJ-45 (рисунок 2.6).
Рисунок 2.6 – Коннектор RJ-45
Данный коннектор служит для того, чтобы можно было подключить
кабель витой пары в сетевую розетку в разъем сетевого подключения
ноутбука, МФУ, или любого аналогичного устройства с поддержкой RJ-45.
Маршрутизатор и коммутаторы в здании установлены в настенные 19-
ти дюймовые коммутационные шкафы. На рисунке 2.7 показан его внешний
вид.
Рисунок 2.7 – Шкаф Hyperline TWFS-FC-1245-GP-RAL9004 12U
Шкаф Hyperline TWFS-FC-1245-GP-RAL9004 12U был выбран потому,
что имеет следующие преимущества:
− съемные боковые панели;
− наличие замка;
− степень защиты IP20;
− возможность установки вентилятора на панели потолка;
