22
- вкладка «Спецификация» - используется для просмотра, заведения
и редактирования спецификаций к складским документам, которые
при распечатывании документа отображаются в нижней его зоне
(рисунок 4).

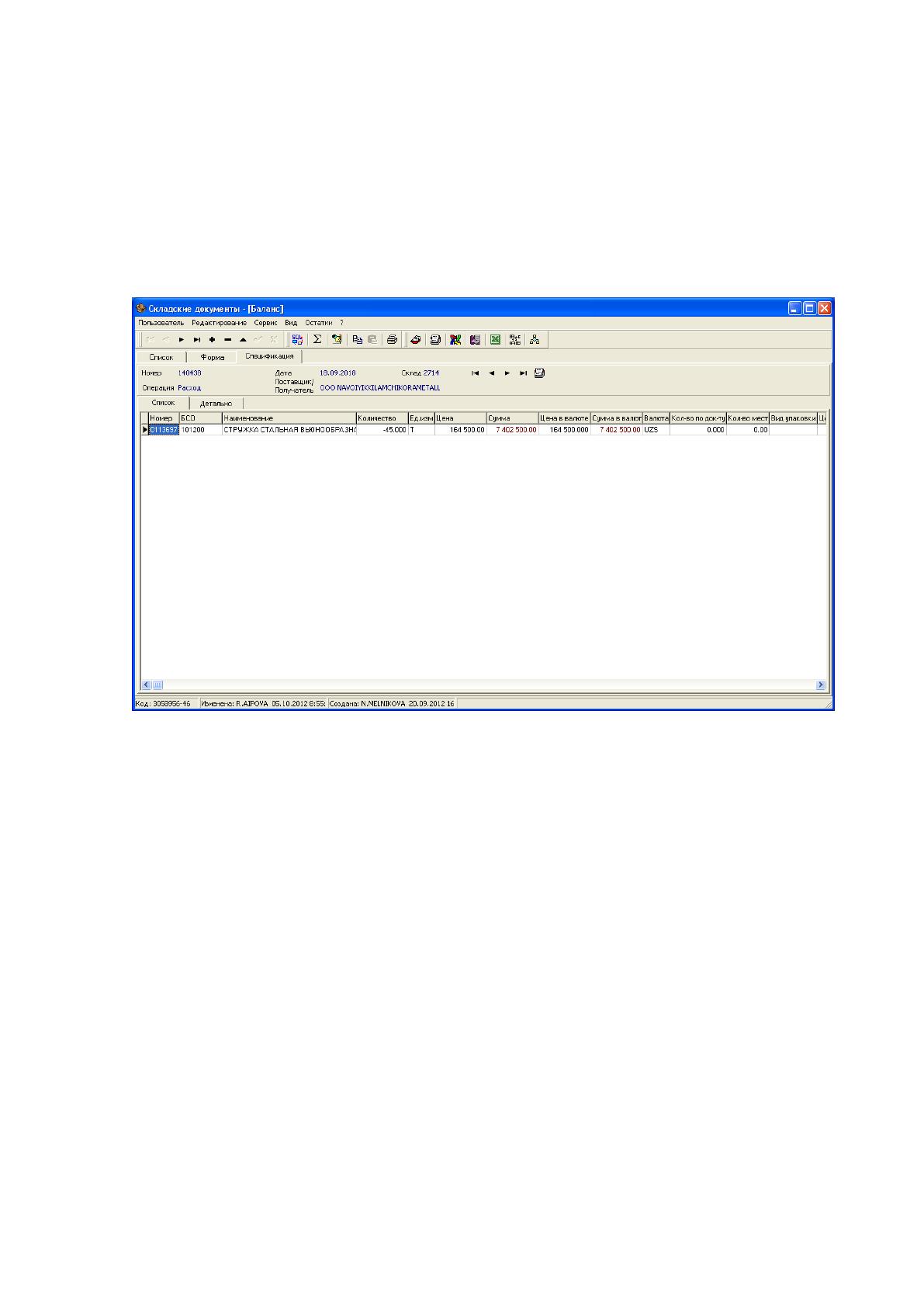

Рисунок 4. Вкладка «Спецификация» к.з. «Складской учет».
Delphi
Среда разработки Delphi - система визуального проектирования,
пользующаяся большой популярностью среди разработчиков программных
систем.
В Delphi используются нескольких технологий:
- объектно-ориентированная модель программирования;
- RAD-технология (быстрое визуальное построение приложений из
визуальных компонентов);
- компилятор в машинный код;
23
- средства взаимодействия с различными базами данных с помощью
компонентов, объектов[19, с.7].
Максимально производительное использование кода позволяет
быстро разрабатывать приложения, за счет существования заранее
подготовленных объектов. Существует возможность создания своих
визуальных объектов компонент и классов.
Среда разработки Delphi позволяет быстро и эффективно создавать
разнообразные приложения, включая и приложения для работы с Базами
данных. Она имеет развитые возможности по созданию пользовательского
интерфейса, для решения прикладных расчетно-вычислительных,
управленческих задач, создан широкий набор компонентов, функций,
методов и свойств. В систему включены удобные средства отладки в
пошаговом режиме и просмотра состояния параметров [11, c.78].
Среда разработки Delphi обладает практически всеми
возможностями доступа к современным СУБД, позволяет создавать
приложения с помощью широкого набора программных средств,
визуально подготавливать SQL-запросы к БД. Кроме того в Delphi имеется
возможность создания приложений для распределенных систем, а
процессор БД поддерживает работу с Access, Oracle, MS SQL, FoxPro [19,
с.119] и т.д.
Oracle
Oracle - одна из наиболее мощных современных СУБД,
предназначенных для реализации баз данных уровня корпорации.
Oracle может работать в большинстве операционных систем, таких
как: Windоws, Linux, AIX, UNIХ, Nowell Nеtwаrе и т.д.. А позволяет
выбирать наиболее удобную для корпоративных информационных систем
платформу сервера[15, с.27].
24
Oracle Database предоставляет возможность автоматической
настройки и управления, которая делает ее использование простым и
экономически выгодным. В Oracle существует уникальные возможности
осуществлять управление всей информацией предприятия - от обычных
операций с бизнес-информацией до динамического многомерного анализа
данных (OLAP запросы), операций с документами формата XLSX, XML,
управления распределенной/локальной информацией - делает ее
идеальным выбором для выполнения приложений, обеспечивающих
обработку оперативных транзакций к базе данных, интеллектуальный
анализ информации, хранение данных и управление информационными
системами [21, c.261]. Основными преимуществами Oracle можно считать
поддержку баз данных очень большого объема и очень большой поле
хранения данных (BLOB), мощные средства разработки для отчетности
предприятия и администрирования для распределения прав пользователям,
поддержку многопроцессорности и двух языковых сред, а также
интеграцию с Web приложениями[28]. Также применяется язык
программирования PL/SQL.
Для разработки программного кода сервера баз данных, написания
запроса к базам данных используется специальные средства разработки
для написания процедур, функций, триггеров и т.д. PL/SQL (SQL
Navigator 7.2)
25

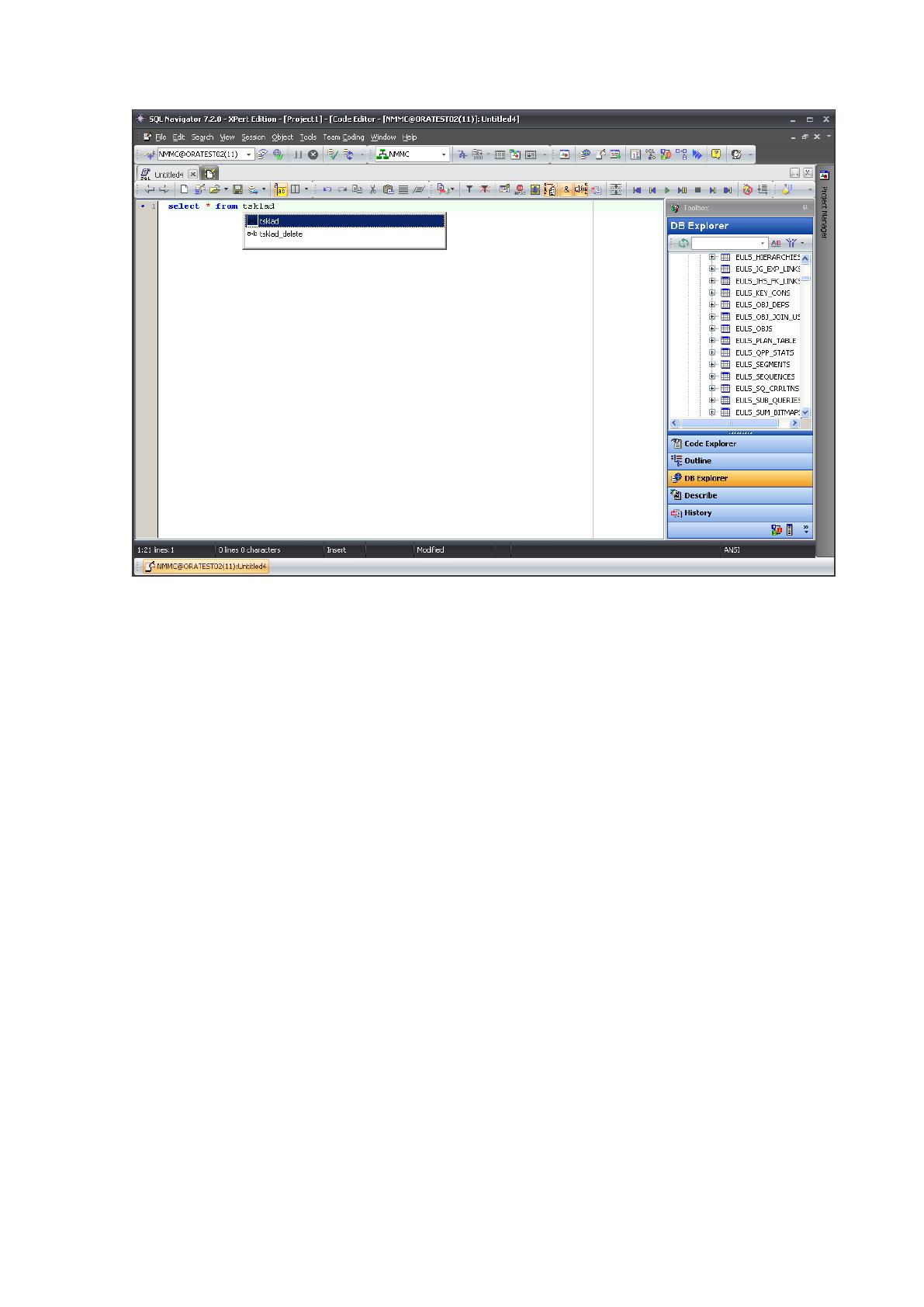

Рисунок 5. Окно ПО «SQL Navigator 7.2».
Антивирусная программа.
Для защиты от вирусов, шпионских атак и Интернет-атак
используется антивирусная программа Kaspersky Internet Security(далее
KIS). Включает контроль программ и новые возможности: защита сбора
данных и контроль изменений в операционной системе.
Все компоненты, отвечающие за защиту от тех или иных угроз,
сгруппированы в меню "Защита". Модуль "Анти-Шпион" дополнен
средством защиты от несанкционированной отправки конфиденциальных
данных[27].
Одним из наиболее важных элементов KIS является антивирусный
сканер файлов. При первоначальном запуске файловый антивирус тратит
несколько минут на проверку всех объектов находящихся в памяти, но в
26
дальнейшем он их проверять уже не будет, соответственно, никаких
задержек при загрузке системы не произойдет.
KIS выполняет следующие основные функции защиты данных:
- гибридная антивирусная защита в реальном времени;
- функция отката, позволяющая устранить последствия деятельности
вредоносных программ;
- мониторинг системы;
- защита от интернет-мошенничества, защита личных данных и
другой ценной информации;
- защита данных при выполнении финансовых операций в интернете;
- защита от сетевых хакерских атак;
- контроль устройств (USB, носители информации);
- защита от сбора данных;
- контроль изменений;
- контроль интернет трафика;
- проверка безопасности публичных сетей Wi-Fi;
- защита от несанкционированного подключения к веб-камере;
- поиск уязвимостей в программах;
- режим безопасных программ;
- обеспечение актуальной информацией о репутации программ и веб-
сайтов;
- блокирование нежелательного контента.
1.4. Анализ информационных ресурсов предприятия
Информационные ресурсы - это совокупность данных, организованных
для получения достоверной информации, документы и массивы
документов, отдельные и в информационных системах. Информационные
27
ресурсы предприятия представлены в носителях, архивах, фондах,
библиотеках [23, c.71].
ПО «НМЗ» содержит следующие информационные ресурсы:
защищаемая информация:
- личные дела работников отдела кадров,
- личные карточки работников,
- трудовые договора с работниками,
- содержание регистров бухгалтерского учета и внутренней
бухгалтерской отчетности,
- разработки и документы делопроизводства для внутреннего
пользования;
информация, относящаяся к коммерческой тайне:
- договоры с поставщиками и покупателями,
- заработная плата работников,
- технологии производства;
открытая информация:
- внутренний портал http://portal.ngmk.uz/,
- информация на web-сайте https://www.ngmk.uz/,
- информационный образовательно-научный портал,
- электронная библиотека,
- учредительный документ,
- устав,
- прайс-лист продукции.
28
1.5. Анализ технологий вычислительных сетей
Существует большое количество технологий: Ethernet, Fast Ethernet,
Gigabit Ethernet, 10G Ethernet, FDDI, Token Ring, ATM, UltraNet, 100VG-
AnyLAN и другие.
Анализируем распространённые технологии.
Ethernet.
Это самый распространенный на сегодня стандарт локальных сетей.
Ethernet представляет архитектуру сетей с разделяемой средой и
широковещательной передачей, пакет данных посылается сразу на все
узлы сегмента сети. Поэтому адаптер должен принимать все сигналы, а
уже потом отбрасывать ненужные, если они предназначены сетевому
сегменту. Перед началом передачи данных адаптер прослушивает сеть.
Если в данный момент сеть используется рабочей станцией, то адаптер
задерживает передачу и продолжает прослушивание[5, с.128]. В Ethernet
может произойти ситуация, когда два сетевых адаптера, обнаружив
«тишину» в сети, начинают одновременно передавать данные. В этом
случае происходит сбой, и адаптеры начинают передачу заново через
небольшой случайный промежуток времени или использовать метод
доступа CSMA/CD.
На сегодняшний день Ethernet обеспечивает три скорости передачи
данных – 10 Мбит/c, 100 Мбит/с (Fast Ethernet), 1000 Мбит/с (Gigabit
Ethernet) и 10-гигабитный Ethernet (10G Ethernet, 10 Гбит/с) [4, с.90].
Token Ring
Token Ring (маркерное кольцо) – архитектура сетей с кольцевой
логической топологией и методом доступа с передачей маркера.
В 1970 году эта технология была разработана компанией IBM, а
после стала основой стандарта IEEE 802.5. Когда используется этот
29
стандарт, данные (логически) всегда передаются последовательно от
станции к станции по кольцу, хотя физическая реализация этого стандарта
не «кольцо», а «звезда».
При использовании Token Ring в сети постоянно циркулирует пакет
(по кольцу), называемый маркером. При приеме пакета станция может
удерживать его в течение некоторого времени или передать далее.
В центре «звезды» находится hub (хаб) с портами подключения узла.
Для подключения используются специальные разъемы, чтобы обеспечить
замкнутость кольца Token Ring даже при отключении рабочей станции от
сети.
Среда передачи – экранированная или неэкранированная витая пара.
Стандартная скорость передачи – 4 Мбит/с, хотя существуют
реализации 16 Мбит/с.
Существует несколько вариантов разводки сетей на основе Token
Ring. Облегченный вариант обеспечивает подключение до 96 станций к 12
хабам с максимальным удалением от хаба до 45 м. Стационарная разводка
обеспечивает подключение до 260 станций и 33 хабов с максимальным
расстоянием между устройствами до 100 м, но при использовании
оптоволоконных кабелей расстояние увеличивается до 1 км.
Основное преимущество Token Ring – заведомо ограниченное время
обслуживания узла (в отличие от Ethernet), обусловленное
детерминированным методом доступа и возможностью управления
приоритетом.
FDDI
FDDI (Fiber Distributed Data Interface) – спецификация для сетевой
архитектуры высокоскоростной передачи данных по оптоволоконным
линиям.
Скорость передачи – 100 Мбит/с и больше.
30
Топология – кольцо или гибридная (на основе звездообразных
топологий).
Метод доступа, как и у Token Ring – маркерный с возможностью
циркулирования множества пакетов в кольце.
Максимальное количество станций – 1000, максимальное расстояние
до 45 км.
Высокая надежность, пропускная способность и допустимые
расстояния, с одной стороны, и высокая стоимость оборудования, с другой,
ограничивают область применения FDDI соединением фрагментов
локальных сетей, построенных по более дешевым технологиям[5].
Технология, основанная на принципах FDDI, при применении в
качестве среды передачи медной витой пары (UTP), называется CDDI.
Хотя стоимость построения сети CDDI ниже, чем FDDI (за счет кабели
оптоволокно), теряется очень существенное преимущество – большие
допустимые расстояния[8, c.60].
ATM
ATM (Asynchronous Transfer Mode) – технология, обеспечивающая
передачу цифровых, голосовых и мультимедийных данных по одним
линиям. Изначальная скорость передачи была 155 Мбит/с, потом 662
Мбит/с и до 2,488 Гбит/с. ATM используется как в локальных, так и в
глобальных сетях[7, с.36].
В отличие от традиционных технологий, применяемых в локальных
сетях, АТМ – технология с установлением соединения(коммутации).
Технология перед сеансом передачи устанавливается виртуальный канал
«отправитель–получатель», который не может использоваться другими
рабочими станциями. В традиционных же технологиях соединение не
устанавливается, а в среду передачи помещаются пакеты с указанным
31
адресом отправителя и получателя. Несколько виртуальных каналов АТМ
могут одновременно сосуществовать в одном канале передачи данных.
ATM имеет следующие особенности, преимущества:
- работа всегда на определенной скорости (фиксируется пропускная
способность виртуального канала);
- обеспечение параллельной передачи данных;
- использование пакетов фиксированной длины (53 байта);
- маршрутизация и коррекция ошибок на аппаратном уровне;
- одновременная передача данных, видео и голоса с гарантированно
заданным качеством.
В качестве недостатка можно указать высокую стоимость
оборудования.
UltraNet
UltraNet была специально создана и используется при работе с
суперкомпьютерами.
Технология представляет собой аппаратно-программный комплекс,
способный обеспечить скорость обмена информацией между
устройствами, до 1 Гбит/с и использует топологию «звезда» с
концентратором (hub) в центральной точке сети.
UltraNet отличается достаточно сложной физической реализацией и
высокой стоимостью оборудования. Элементами сети UltraNet являются
сетевые процессоры и канальные адаптеры. Также в состав сети могут
входить мосты и маршрутизаторы для соединения ее с сетями,
построенными по другим технологиям (Ethernet, Token Ring, FDDI).
В качестве среды передачи могут использоваться коаксиальный
кабель и оптоволокно. Рабочие станции, подключаемые к UltraNet, могут
находиться на расстоянии до 30 км. Возможны также соединения и на
большие расстояния через высокоскоростные каналы WAN.
