42
????
????
????
????
Мбит/с
от офиса №1 к офису №2:
????
????
????
????
Мбит/с
от офиса №2 к офису №1:
????
????
????
????
Мбит/с
2.2.3. Выбор вариантов объединения существующих удаленных
сетей
Для пропуска данной нагрузки в сети оператора арендуем
транспортный ресурс в виде услуги VPN с пропускной способностью не
ниже максимальной рассчитанной - 2.5 Мбит/с.
Согласно тарифам, на услуги сети передачи данных и
телематические услуги связи, предоставляемые на территории Московской
области, соответствует тариф с гарантированной полосой пропускания
4096 Кбит/с = 4 Мбит/с.
Для доступа к сети Интернет подключим корпоративную сеть по
безлимитному тарифу, соответствующему требуемой скорости передачи
С
интернет
= 10 Мбит/с.
Структурная схема проектируемой сети с рассчитанной пропускной
способностью будет выглядеть, как показано на рисунке 6.
43

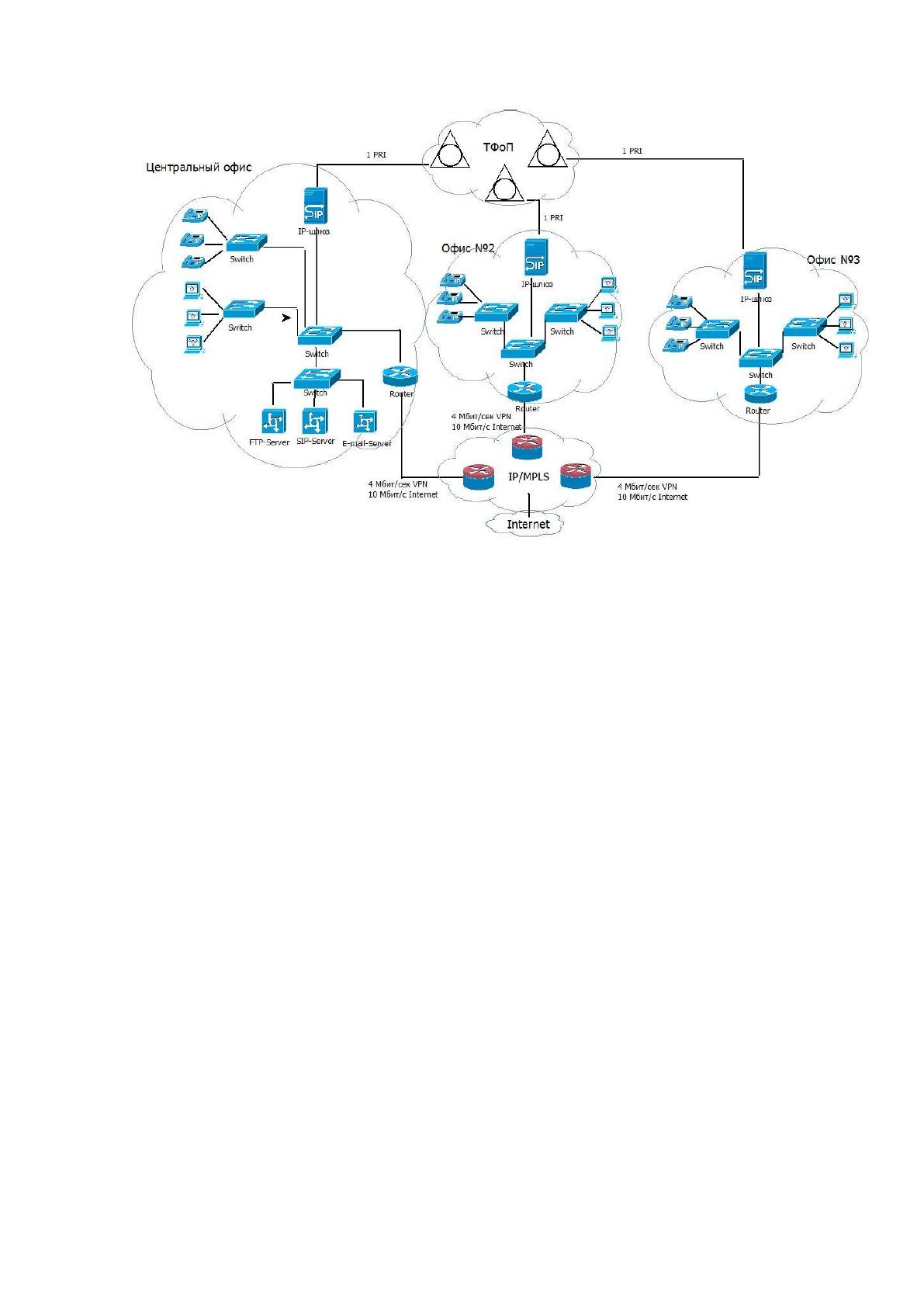

Рисунок 6 - Структурная схема проектируемой сети с рассчитанной
пропускной способностью
2.3. Составление технического задания
Планируется, что работы по проекту мультисервисной сети будет
выполнять подрядная организация. Поэтому составление технического
задания является важным этапом проектирования [34].
В техзадании необходимо описать требования
к закупаемым товарам, работам, услугам. Техническое задание будет
являться неотъемлемой частью договора и будет содержать подробное
описания требуемых работ и закупаемых материалов и оборудования.
Далее представлены пункты предлагаемого технического задания.
1. ОБЩИЕ СВЕДЕНИЯ
1. Объект автоматизации: три офиса Страхового акционерного
общества «ВСК»: центральный и 2 удаленных. Место нахождения офисов:
город Москва, Островная ул., 4 (центральный офис), Рублёвское ш., 18к3
(офис №1) и Багратионовский проезд, 7, корп. 20В (офис №2).
44
2. Подрядчик: ПАО Ростелеком
3. Субподрядчик: определяется подрядчиком самостоятельно,
образец договора с субподрядчиком предоставляется заказчику на момент
заключения основного договора.
4. Объект: организация, указанная заказчиком в конкурсной
документации и в которой будут осуществляться работы по монтажу МСС.
5. Для выполнения работ по условию договора при
проектировании МСС Заказчиком предоставляется перечень адресов и
кабинетов, в которых будут производиться работы.
6. Работы по созданию МСС, выполнению монтажных работ,
производятся в соответствии с утвержденным Техническим Заданием на
проектирование и монтаж МСС;
7. Этапы выполнения монтажных работ определяются договором.
Ответственность за невыполнения сроков прописывается в договоре в
соответствующем пункте
8. Рабочие места объекта информатизации объединяются в
единую МСС. Топология – звезда.
9. Физическая структура МСС содержит активное сетевое
оборудование, пассивное сетевое оборудование, слаботочную кабельную
систему и коммутационные узлы.
2. СОСТАВ РАБОТ
2.1 Проектные работы
В разработанную проектную документацию должны входить:
- пояснительную записку;
- структурную схему построения МСС;
- поэтажный план зданий, в которых производится монтаж МСС, с
указанием:
- схемы размещения рабочих мест МСС;
- схемы размещения коммутационных узлов;
45
- схемы размещения оборудования в коммутационных узлах;
- способов прокладки кабельных трасс;
- спецификацию материалов МСС и активного сетевого
оборудования;
- маркировки элементов МСС.
Вся разработанная документация должна быть предоставлена
заказчику не позднее 10 дней до начала работ. Документация должна быть
согласована с заказчиком и утверждена им. До утверждения документации
начала работ не допускается.
2.2 Монтажные работы
В соответствии с техническим заданием необходимо выполнить
следующие работы:
1. Монтаж кабельной системы
2. Аттестация кабельной системы
3. Установка и настройка активного сетевого оборудования
4. Тестирование параметров сети
5. Тестирование работы сетевого оборудования
6. Коммутация рабочих мест на активное сетевое оборудование
7. Разработка сопровождающей документации
3. ТРЕБОВАНИЯ К ВЫПОЛНЯЕМЫМ РАБОТАМ
Все работы по монтажу сети Субподрядчик выполняет с
использованием своих материалов и оборудования. По согласованию с
заказчиком допускается использование уже имеющихся линий связи
Монтажные работы включают в себя:
- монтаж структурированной кабельной системы
- установка активного сетевого оборудование
- пуско-наладочные работы
- тестирование сети
- предоставление документации
46
4. ТРЕБОВАНИЯ К КАБЕЛЬНОЙ СИСТЕМЕ
4.1 Общие требования к кабельной системе МСС
Создаваемая мультисервисная сеть должна быть работоспособна
24/7.
МСС должна иметь топологию «звезда» с центрами в местах
установки этажных коммутационных «узлов», соединенных между собой;
Сеть должна охватывать все рабочие места организации и все
оборудование, работающее по сети: компьютеры, телефоны, коммутаторы
и прочее периферийное оборудование.
МСС должна придерживаться следующих стандартов:
- ГОСТ Р 53245-2008 – «Информационные технологии. Системы
кабельные структурированные. Монтаж основных узлов системы. Методы
испытания»
- ГОСТ Р 53246-2008 – «Информационные технологии. Системы
кабельные структурированные. Проектирование основных узлов системы.
Общие требования»
- ГОСТ Р 53315-2009 – «Кабельные изделия. Требования
пожарной безопасности»
Сеть должна обладать параметрами масштабируемости.
Сеть полностью должна соответствовать категории 5е. Другие
категории не допускаются.
При построении МСС используемые материалы и оборудование
должны быть совместимы и не требовать дополнительных элементов для
взаимодействия.
По завершению монтажных работ Субподрядчик обязан
предоставить заказчику проектную и исполнительную документацию в
бумажном виде и на электронных носителях. Документация должна
содержать следующие документы:
1. Схему построенной сети
47
2. Чертежи трасс прокладки кабелей
3. Схемы размещения оборудования
4. Схемы коммутации рабочих мест на активное сетевое
оборудование
5. Планы размещения розеток
6. Список маркировки портов.
7. Результаты тестирования сети
8. Инструкция по эксплуатации
5. ТРЕБОВАНИЯ К СТРУКТУРЕ И ФУНКЦИОНИРОВАНИЮ ЛВС
МСС должна состоять из следующих функциональных подсистем:
- подсистема коммутации;
- горизонтальная кабельная подсистема;
- вертикальная кабельная подсистема;
- подсистема рабочей области (рабочего места)
6. ТРЕБОВАНИЯ К ПОСТРОЕНИЮ МСС И ТРЕБОВАНИЯ К
РЕЗУЛЬТАТАМ РАБОТ
- Минимальная скорость передачи данных в горизонтальной
кабельной системе должна быть 1 Гбит/с. Для построения должны
использоваться медные кабели категории 5е. Использование омеднённого
алюминия не допускается.
- Цельные отрезки кабелей не должны превышать
рекомендуемую длину в 100м.
- Метод прокладки кабелей: допускается использование
имеющихся каналов и фальшь-потолков. Основной кабель должен идти в
коробах ПВХ или гофрированной трубе, прикрепленной к потолку или
стене отдельно от силовых кабелей. Крепление кабеля скобами без
коробов или гофро-трубы не допускается.
- Монтажные материалы должны быть одного производителя с
кабель-каналами.
48
- Основу вертикальной кабельной системы должны составлять
одномодовые оптоволоконные кабели. Система должна быть
сертифицирована для скорости передачи 10 Гбит/с.
- Каждое рабочее место должно быть оборудовано минимум
двумя информационными розетками RJ45. Каждая розетка без
посредников должна подключаться к кросс-панели в коммутационном
узле.
- Должен быть предусмотрен маркировочный материал для
патч-кордов в количестве, достаточном для маркировки кордов с двух
концов.
- Способ маркировки рабочих мест необходимо согласовать с
Заказчиком.
- Подсистема коммутации должна включать в себя все
необходимые коммутационные шнуры.
- Смонтированная сеть должна предусматривать параметры
масштабируемости без изменения уже созданной части, что
обеспечивается наличием:
30% свободного места в коммутационном шкафу для установки
дополнительного кроссового оборудования;
60% заполнения кабельных каналов.
7. ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ
Устанавливаемое оборудование должно быть новым, не бывшим в
эксплуатации, не восстановленным и не собранным из восстановленных
компонентов, быть изготовленным не ранее 2016 года.
Оборудование должно обеспечивать заявленную производителем
функциональность. Оно должно сопровождаться инструкциями на русском
языке и иметь сертификаты качества и безопасности.
Все устанавливаемое активное сетевое оборудование должно быть
одного товарного знака, с целью гарантированного обеспечения
49
технической и программной совместимости для формирования единого
аппаратного комплекса.
Каждая единица оборудования должна сопровождаться
оформленным гарантийным талоном или аналогичным документом, с
указанием заводских (серийных) номеров оборудования и гарантийного
периода.
Выводы по главе: в результате анализа организации и существующей
сети были выбраны необходимые сервисы сети, такие как ip-телефония,
ftp-сервер и почта. Произведенные расчеты нагрузки и пропускной
способности помогли определить физическую среду передачи данных,
необходимую ширину канала для аренды у провайдера и сформировали
понимания того, какое оборудование необходимо использовать в проекте
мультисервисной сети связи. На основании всего вышеперечисленного
было сформулировано техническое задание на построение МСС.
50
ГЛАВА 3. ПРАКТИЧЕСКАЯ ЧАСТЬ ПРОЕКТА.
ПОСТРОЕНИЕ СЕТИ
3.1. Выбор оборудования, необходимого для построения сети
В настоящее время в данном сегменте рынка работает большое
количество производителей сетевого оборудования. Для построения
мультисервисной сети проекта будет выбрано оборудование
производителя Eltex [35].
ООО «Предприятие «Элтекс» является одним из ведущих
российских разработчиков и производителей телекоммуникационного
оборудования. Основной деятельностью компании является разработка и
производство телекоммуникационного оборудования для построения сетей
связи, основные направления разработки – оборудование GPON, Ethernet–
коммутаторы, VoIP–шлюзы, MSAN, softswitch&IMS, медиацентры, тонкие
клиенты и другое сетевое оборудование.
Выбор данного производителя телекоммуникационного
оборудования обусловлен сложной экономической ситуацией в стране. В
условиях санкций и политики импортозамещения – это оптимальный
выбор.
Сетевое оборудование Eltex подойдет для использования, как в
компаниях малого бизнеса, так и для крупных организаций с развитой
сетевой инфраструктурой. Сетевыми устройствами Eltex оборудовано
большое количество локальных сетей различного уровня сложности.
Единая панель управления настройками и работой коммутатора делает
установку максимально простой и быстрой, исключая возможные ошибки.
Особо необходимо упомянуть масштабируемость данного решения, что
позволит сэкономить на приобретении новых устройств по мере развития
бизнеса и усложнения поставленных перед ним задач.
Использование оборудования одного производителя дает
преимущества в виде сервисного обслуживания, гарантии совместимости
51
между собой, повышенной производительности, единого ПО, высокого
уровня надежности и качества технической поддержки, а также реализации
мер безопасности и качества обслуживания в сети. Для подключения к
внешним сетям выбор маршрутизатора обуславливается его высокой
производительностью. В сети центрального офиса будет установлен
сервисный маршрутизатор ESR-200. В двух других офисах предлагается
установить маршрутизаторы ESR-100.
Семейство маршрутизаторов ESR – это устройства, представляющие
собой универсальную аппаратную платформу и способные выполнять
широкий круг задач, связанных с сетевой защитой. В линейке
представлены модели, ориентированные на применение в сетях различных
масштабов – от сетей малых предприятий, до сетей операторов связи и
дата-центров.
Ключевыми элементами ESR серии являются средства аппаратного
ускорения обработки данных, позволяющие достичь высоких уровней
производительности. Программная и аппаратная обработка распределена
между узлами устройства.
Так как проектируемая мультисервисная сеть среднего размера, в
качестве коммутатора уровня агрегации, задействовать коммутатор
Eltex3100
Выбор данного коммутатора, прежде всего, обусловлен его высокой
производительностью, масштабируемостью, наращиваемостью, гибкостью
и отказоустойчивостью.
Указанная серия коммутаторов может быть применена при
построении сетей операторов связи, мультисервисных сетей организации и
в качестве агрегаторов районный сетей. Высокая производительность
достигается за счет универсальных интерфейсов, которые работают на
скоростях 10 или 1Гбит/с. К особенностям коммутаторов серии MES
можно отнести наличие функции L2, поддержка статической и
