62
2. Большие требования к надежности канала интернета в том
офисе, где установлен сервер.
3. Для обеспечения гарантии QoS требуется гарантии от
транспортного оператора, что недешево.
Для реализации необходимо в каждом офисе установить шлюзы FXS и
SIP терминалы в зависимости от потребностей сотрудников.
2) Использование услуги SIP от провайдера интернета (Ростелеком)
(Рисунок 9)

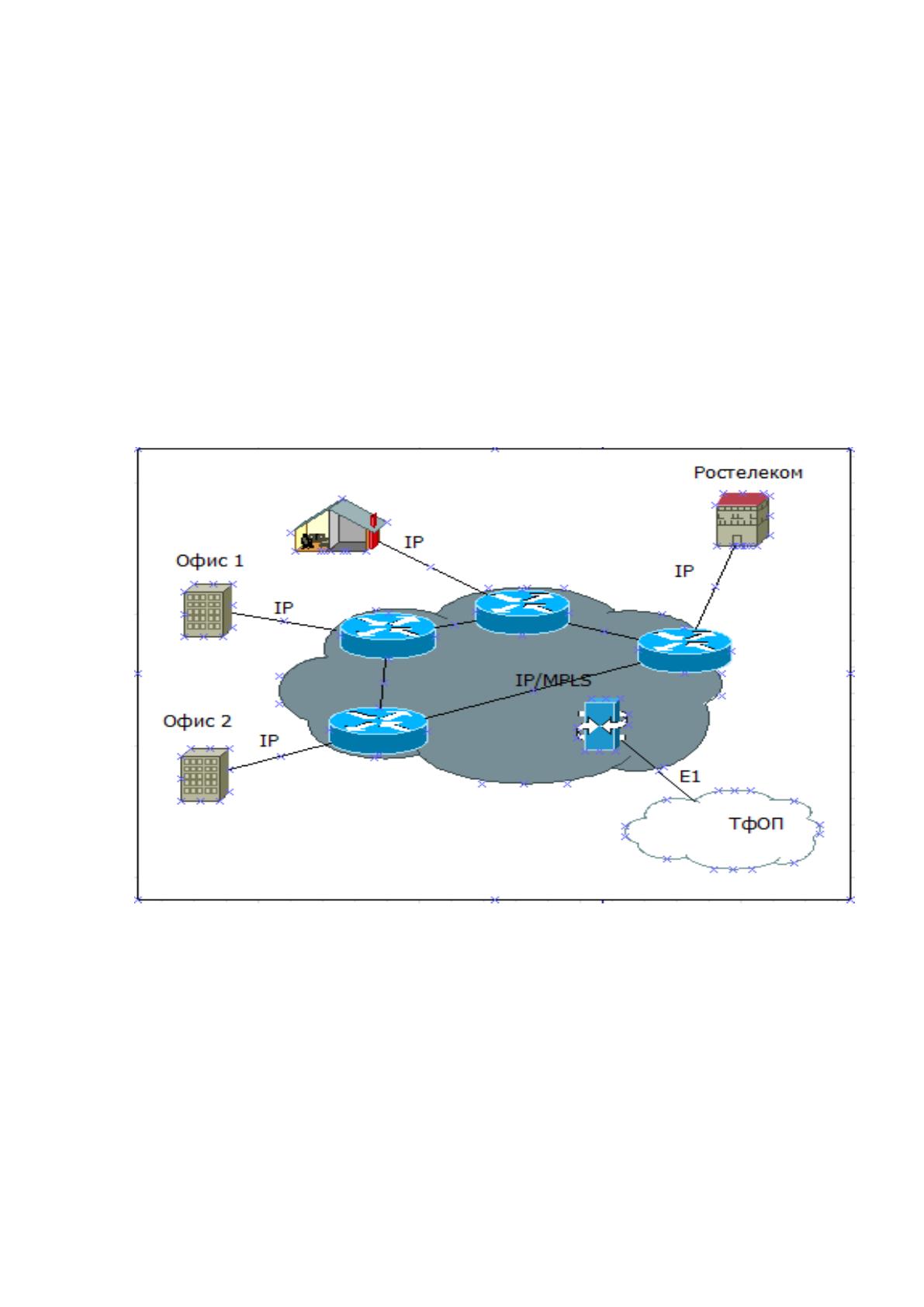

Рисунок 9 - Пример сети с сервером Ростелеком
Использование сервера транспортного провайдера
o Преимущества
1. Высокое качество связи в сети провайдера
o Недостатки
63
1. Для обеспечения высокого качества связи в рамках
предприятия необходимо на всех точках иметь одного провайдера.
2. Достаточно высокие тарифы и услуги подключения.

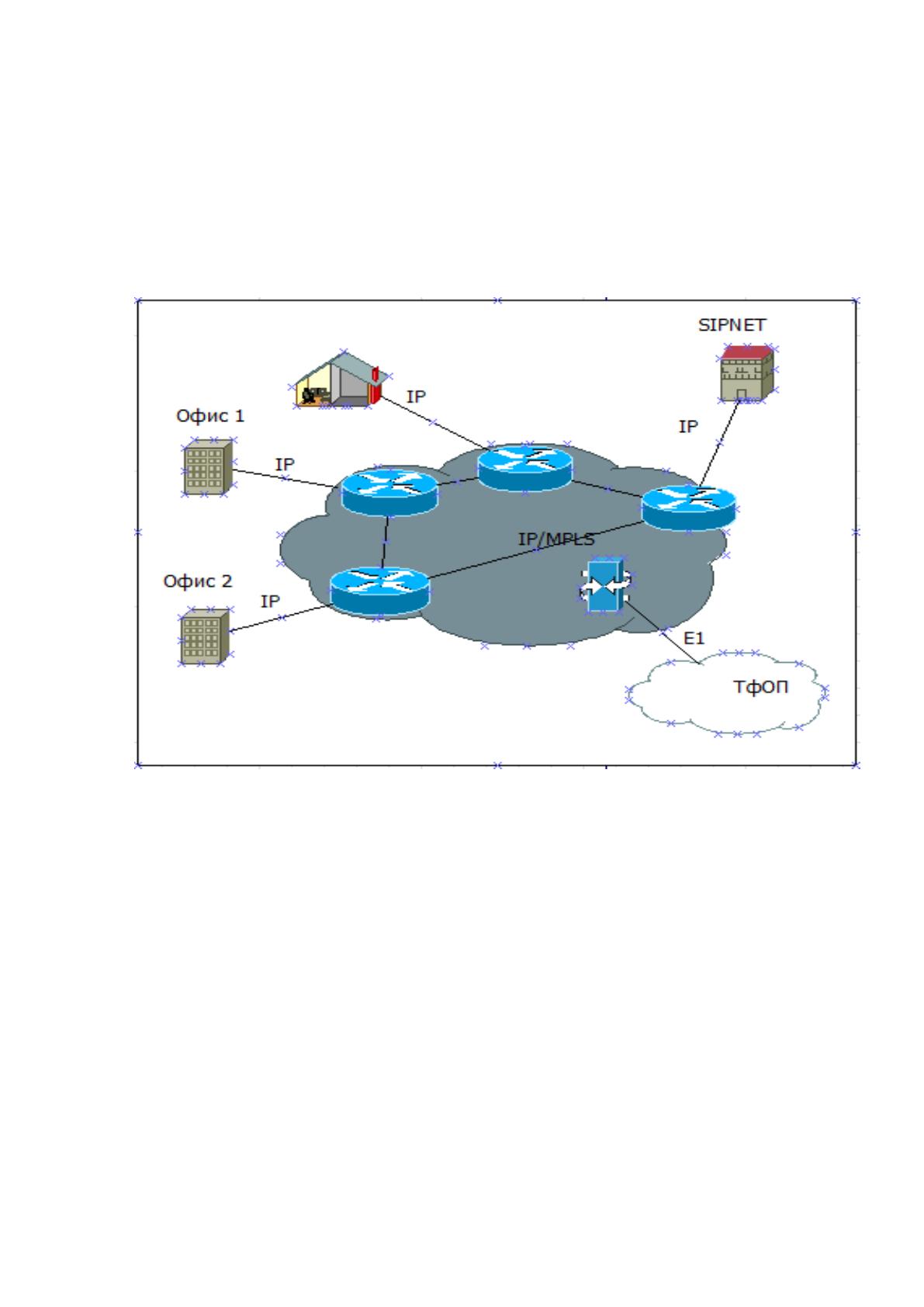

3) Использование SIPNET (рисунок 10)
Рисунок 10 - Пример сети с сервером SIPNET
o Преимущества
1. При разрыве интернет соединения в одном из офисов,
остальные офисы остаются на связи.
2. Бесплатные звонки внутри сети SIPNET
3. Низкие тарифы по межгороду.
o Недостатки
1. Нет локализации трафика внутри офиса (Сигнализация).
2. Есть проблемы с обеспечением QoS
64
2.1 Необходимо обеспечивать достаточную ширину канала в
каждом офисе, что не всегда возможно.
2.2. Невысокая надежность связи, т.к SIPNET не является
транспортным оператором, поэтому данный вариант не может быть выбран.
Описание SIPNET
SIPNET — первая российская сеть IP-телефонии. Разработчик сети —
компания «Тарио Комьюникейшнс» (входит в группу TARIO). Начало
коммерческой эксплуатации — ноябрь 2005 года.
Сеть SIPNET построена на базе кластерной платформы CommuniGate
Pro, передача голосовых пакетов организована по протоколу SIP.
VoIP технологии SIPNET успешно применяются другими компаниями:
голосовые сервисы SIPNET интегрированы в популярные мессенджеры
Mail.ru Агент и QIP Infium.
Выберем вариант с собственным сервером, исходя из ТЭО вариант
менее затратный чем через сервер Ростелекома, и по техническим
параметрам более надежен чем через SIPNET. В итоге можно настроить сеть
полностью под нужды предприятия, при этом все что связано с внутренней
сетью не потребует дополнительных затрат.
При использовании собственного сервера мы имеем возможность
использовать некоторые элементы из других рассмотренных вариантов.
Например можно подключить пакетный телефонию от провайдера для
выхода на городскую ТфОП, а для межгорода использовать SIPNET.
Необходимо рассчитать параметры для IP телефонии и какие
потребуются скорости в сети.
Для реализации проекта необходимо следующая модернизация сети.
Необходимо убрать мини АТС из Главного офиса и монтировать IP АТС,
для того чтобы использовать уже имеющуюся телефонную разводку
65
устанавливаем VoIP шлюзы с портами FXS. Для выхода на внешние линии
устанавливаются в IP АТС платы с портами FXO (рисунок 11).

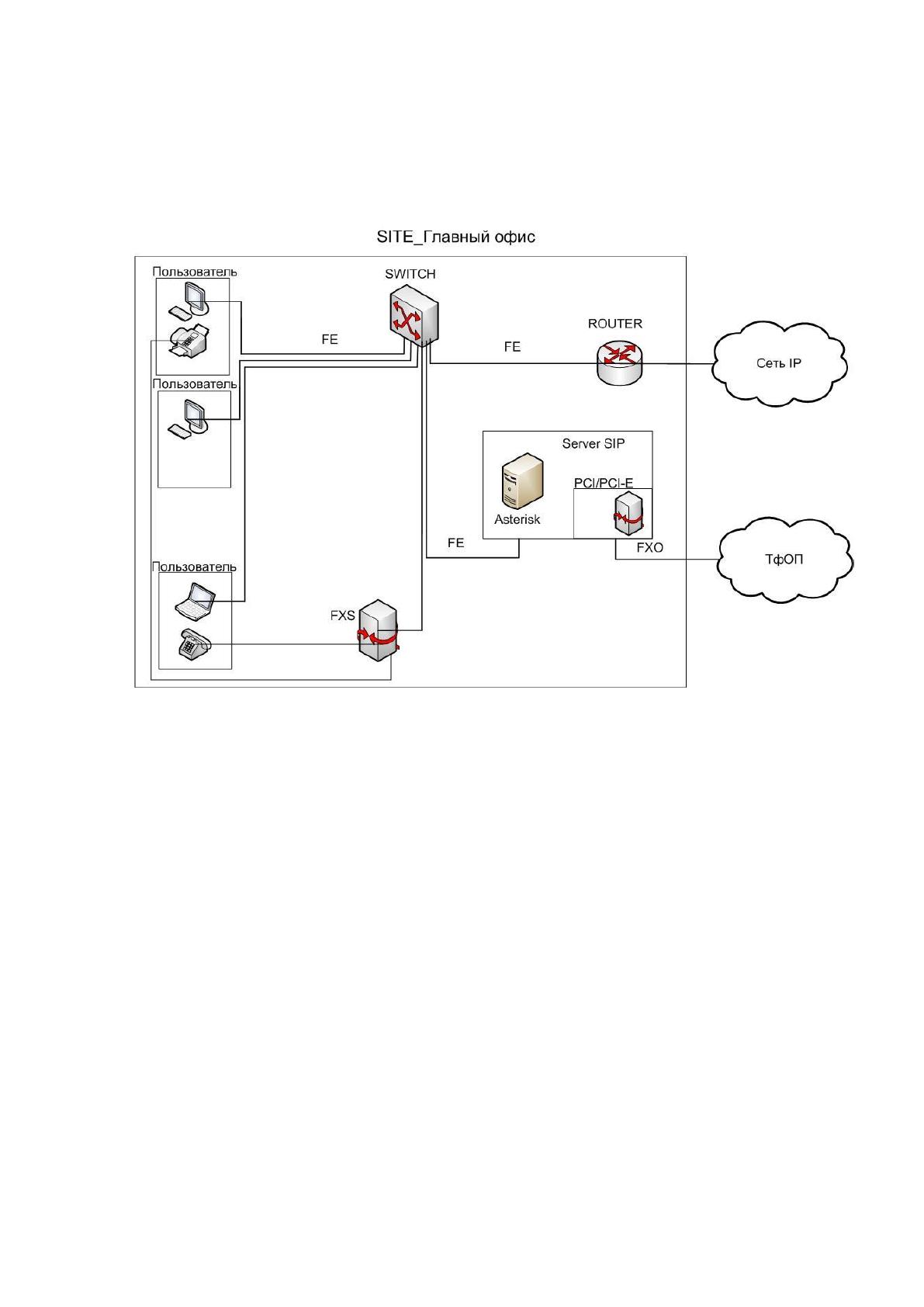

Рисунок 11 - - Модернизация главного офиса
В дополнительных офисах за место мини АТС устанавливаются шлюзы
с портами FXS, что бы была возможность использовать уже имеющиеся
линии. На некоторых рабочих станциях инсталлируем клиенты для Sip
телефонии, например X-Lite, или устанавливаем SIP телефоны.
При такой конфигурации важно обеспечить стабильность интернет
канала (Выхода в глобальную сеть) (рисунок 12 и 13).
66

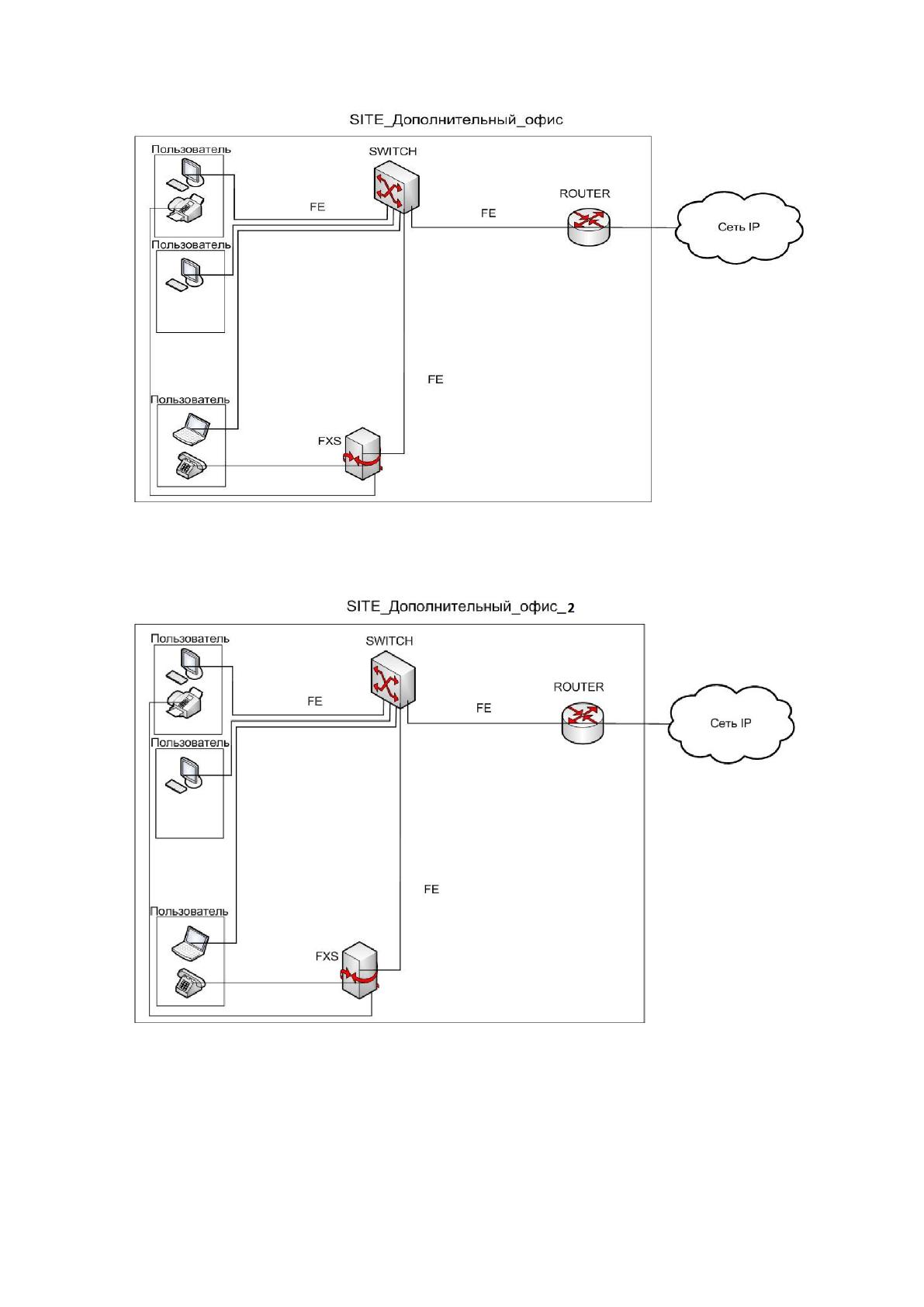

Рисунок 12 - Модернизация дополнительного офиса
Рисунок 13 - Модернизация дополнительного офиса 2
Расчет возникающей местной нагрузки
67
Для расчета возникающей нагрузки следует определить число
источников нагрузки Nki по типам (секторам), взяв за основу общее число
абонентов Nk и структурный состав абонентов (таблица 3 и 4).
Таблица 4 – Структурный состав источников нагрузки, главный офис
n
Тип терминала
Структурный
состав шт
Удельная
нагрузка y
(Эрл)
1
Y
fxs
(Внутренние линии)
40
0,05/1 линию
2
SIP терминалы
4
0,05/1
терминал
3
Факсимильные аппараты гр. 2 и 3 (Fax)
1
0,15/1линию
Таблица 5 – Структурный состав источников нагрузки,
дополнительный офис
n
Тип терминала
Структурный
состав
шт
Удельная
нагрузка
y
(Эрл)
1
Y
fxs
(Внутренние линии)
5
0,05/1 линию
2
SIP терминалы
2
0,05/1
терминал
3
Факсимильные аппараты гр. 2 и 3 (Fax)
1
0,15/1линию
Таблица 6 – Структурный состав источников нагрузки для сайта
Дополнительного офиса 2
n
Тип терминала
Структурный
состав
шт
Удельная
нагрузка
y
(Эрл)
1
Y
fxs
(Внутренние линии)
4
0,05/1 линию
2
SIP терминалы
2
0,05/1
терминал
3
Факсимильные аппараты гр. 2 и 3 (Fax)
1
0,15/1линию
Расчет создаваемой нагрузки
Исходящая местная нагрузка.
68
Поступающая на сетевой узел от k-той группы абонентов местная
нагрузка определяется:
A
k
=1,1*N
k
*y
k
Где
k – тип нагрузки,
N – количество источников нагрузки
y – удельная нагрузка от k-того источника
Коэффициент 1,1 учитывает неуспешные соединения.
В проектируемой сети от различных типов терминалов возникает
суммарная местная нагрузка Aм
all
:
Aм
all
=(Aм
k1
+Aм
k2
+Aм
k3
+Aм
k4
+Aм
k5
+Aм
k6
) Эрл
Далее местную суммарную возникающую нагрузку необходимо
распределить по направлениям связи. При распределении нагрузки следует
учитывать:
выделенные направления к центру обработки вызовов (ЦОВ),
выделенные направления к Интернет-провайдерам (ISP)(Модемы не
учитываем)
в каждом из этих направлений впоследствии создаются виртуальные
подсети в рамках единой мультисервисной сети оператора, следовательно,
необходимо отдельно учитывать нагрузку каждого типа, т.к. в дальнейшем
требуется расчет пропускной способности в каждом из направлений
оставшуюся нагрузку необходимо разделить на нагрузку,
замыкающуюся внутри каждого сайта и нагрузку между сайтами.
69
Таблица 7 - Количество терминалов
Местную нагрузку от пользователей находим по формулам:
А
fxs
11 Yfxs fxs ;
А
sip
11 Ysip sip ;
А
fax
11 Yfax fax .
Где Afxs - местная нагрузка от пользователей подключенных к fxs
шлюзам;
Asip - местная нагрузка от sip терминалов;
Afax - местная нагрузка от факсов;
Yfxs = 0.05 Эрл, Ysip = 0.05 Эрл, Yfax = 0.15 Эрл – Удельная нагрузка.
Офисы
количество
линий
количество sip
терминалов
(телефонов,
софтфонов), шт
количество
факсов, шт
Количество линий
в офисе, шт
Главный
40
4
1
45
Дополнительный
1
5
2
1
7
Дополнительный
2
4
2
1
6
Общее
количество
абонентов
58
70
Таблица 8 – Местная нагрузка от абонентов
Местная нагрузка от
пользователей
Главный офис
Дополнительный офис
1
Дополнительный офис
2
Afxs, Эрл
2.2
0.28
0.22
Asip, Эрл
0.22
0.11
0.11
Afax, Эрл
0.165
0.165
0.165
Общая местная
нагрузка (Ak), Эрл
2.59
0.555
0.495
Междугородняя нагрузка определяется по формуле:
Akm=Ak*0.1,
Где Ak – общая местная нагрузка
А
km1
259 01 0259Эрл
А
km2
0555 01 00555Эрл
А
km3
0495 01 00495Эрл
Суммарная местная нагрузка определяется по формуле:
А
mall
Ak1 Ak2 Ak3
А
mall
259 0555 0495 364Эрл
Каждый вызов начинается и заканчивается передачей сигнальных
сообщений протокола SIP. Рассмотрим процедуру управления вызовом, в
которой для организации одного соединения необходимо обменяться 16-ю
сигнальными сообщениями по маршруту SIP-терминал A – SIP-Proxy – SIP-
терминал B
Расчет пользовательской и сигнальной нагрузки надо производить
отдельно, так как сигнальная нагрузка идет по пути от пользователя до
71
сервера SIP, а пользовательская нагрузка передается непосредственно между
абонентами.
Оценим объем сигнальной нагрузки, создаваемой при обслуживании
M-вызовов от N SIP-терминалов:
1. При заданной удельной речевой нагрузке от одного SIP-
терминала величиной y
SIP
, от него поступает в среднем
Mвызовов = (y
SIP
*3600с/T) *N
SIP
2. Время разговора для местных вызовов примем равным Т=120 с (2
минуты)
3. При этих данных от N=900 SIP-терминалов сайта SIP-1 в ЧНН
поступит:
Мвызовов = ] (y
SIP кв
*3600с) / T + (y
SIP нх
*3600) / T) * N
SIP
4. Для обслуживания каждого вызова требуется передать 18
сообщений, каждое длительностью 4096 бит (512 байт), следовательно, для
обслуживания М=8680 вызовов, необходимо передать K бит в течение этого
ЧНН (часа):
K = 4096бит* Мвызовов =бит/ЧНН
5. Следовательно, для пропуска этой сигнальной нагрузки в
Ethernet-интерфейсах 1 и 2 необходимо выделить пропускную способность
С = К /3600с
6. Однако, данная пропускная способность рассчитана при
допущении равномерного и детерминированного поступления вызовов в
течение часа. В этих условиях, рассчитанную пропускную способность
можно считать средней пропускной способностью.
7. Реальная сигнальная нагрузка представляет собой случайный
процесс. При отсутствии достаточной статистики по протоколу SIP, будем
считать, что от смены аналогового терминала на SIP-терминал поведение
речевых абонентов не изменится, следовательно, характеристики
