15
переподготовку на базах образовательных учреждений, с углубленным
изучением вопросов пожаротушения),
При внезапном заболевании начальника караула руководство
подразделения принимает решение об освобождении его от несения службы и
сообщает об этом диспетчеру.
Обязанности личного состава дежурного караула:
Командир отделения
Проводит занятия по физической подготовке с пожарными.
Вырабатывает у пожарных физическую выносливость, добиваясь
выполнения ими нормативов по пожарно-строевой подготовке.
Следит за соблюдением ими правил охраны труда и техники безопасности
при ведении боевых действий, проведении практических занятий, выполнении
хозяйственных работ.
Осуществляет контроль за техническим состоянием пожарных
автомобилей, пожарно-технического вооружения и изолирующих противогазов
личного состава отделения.
Выезжает по тревоге с отделением на тушение пожаров.
Проверяет по заданию начальника караула несение службы лицами
внутреннего наряда.
Следит за работой специальных агрегатов пожарных автомобилей.
Водитель пожарного автомобиля должен знать:
основы безопасного управления пожарным автомобилем, характерные
причины дорожно-транспортных происшествий с пожарными автомобилями и
способы их предупреждения;
правила посадки и перевозки личного состава на пожарных автомобилях,
тактико-технические характеристики, назначение, устройство, принцип
действия, работу и обслуживание специальных агрегатов, механизмов и
приборов, закрепленных на пожарных автомобилях и их базовых шасси;
правила применения специальных звуковых и световых сигналов
пожарных автомобилей;
объем, периодичность и порядок организации технического обслуживания
и ремонта пожарных автомобилей;
16
характерные неисправности пожарных автомобилей, их причины,
признаки и опасные последствия, способы определения и устранения;
правил пользования гаражным оборудованием, применяемым при
техническом обслуживании и текущем ремонте пожарных автомобилей;
эксплуатационные материалы, их свойства, применение и правила
хранения, нормы и меры по экономии;
способы увеличения пробега шин, срока службы аккумуляторных батарей;
правила охраны труда, пожарной безопасности, производственной
санитарии, охраны окружающей среды при техническом обслуживании, ремонте
и применении пожарного автомобиля;
правила ведения радиообмена при работе на радиостанциях пожарного
автомобиля, порядок проведения технического обслуживания закрепленных
средств связи;
методику контрольного осмотра закрепленного пожарного автомобиля.
Водитель пожарного автомобиля должен уметь:
управлять пожарными автомобилями всех типов и марок, изготовленных
на шасси категории транспортных средств согласно разрешающей отметке в
водительском удостоверении;
управлять закрепленным пожарным автомобилем в различных дорожных,
метеорологических условиях и ограниченных проездах;
работать на специальных агрегатах и механизмах закрепленного
пожарного автомобиля с соблюдением правил охраны труда, особенно при
работе в условиях низких температур окружающей среды;
эффективно использовать закрепленный пожарный автомобиль при
ведении боевых действий на пожаре;
экономично эксплуатировать пожарный автомобиль;
работать на средствах связи, установленных на пожарных автомобилях;
Диспетчер обязан:
принимать сообщения о вызовах подразделений пожарной охраны по
телефонным линиям связи с номерами «01» и «112»;
17
вносить в установленном порядке в журнал пункта связи части
содержание сообщений и при необходимости принимать по ним
соответствующие меры;
направлять к месту вызова силы и средства в соответствии с расписанием
выезда и планом привлечения сил и средств, направлять по распоряжению
руководителя тушения пожара дополнительные силы и средства, а также службы
жизнеобеспечения населённого пункта (объекта) к месту вызова;
обеспечивать в установленном порядке передислокацию дежурных смен,
пожарных и аварийно-спасательных расчётов подразделений;
проверять наличие связи с подразделениями и службами
жизнеобеспечения;
информировать в установленном порядке должностных лиц о выезде
подразделений и обстановке на месте их работы;
докладывать оперативному дежурному поступившие сведения об
изменении оперативной обстановки, а также информировать об этом
должностных лиц гарнизона;
доводить до подразделений пожарной охраны информацию и
распоряжения оперативного дежурного и других должностных лиц гарнизона;
знать оперативную обстановку в границах гарнизона, дислокацию
подразделений пожарной охраны и районы их выезда, особо важные объекты, на
которые при первом сообщении о пожаре высылаются подразделения по
повышенному номеру вызова, безводные районы (участки), места хранения
основных запасов огнетушащих веществ, а также техническое вооружение,
тактические возможности и состояние готовности подразделений к выполнению
задач по тушению пожаров и проведению аварийно-спасательных работ;
по требованию руководителя тушения пожара выяснять с помощью
справочной документации, а также через соответствующие службы населённых
пунктов (объектов) оперативно-тактические особенности объекта, уровень
загазованности, радиационную обстановку на месте вызова;
обеспечивать установление и поддержание радиосвязи с пожарными и
аварийно-спасательными расчётами подразделений, работающими на месте
пожара, других чрезвычайных мест по повышенному номеру и рангу;
18
при необходимости в установленном порядке организовывать
(обеспечивать) оповещение и сбор личного состава органов управления и
подразделений к месту вызова;
в пределах своей компетенции принимать меры по устранению
выявленных нарушений, осложняющих оперативную обстановку, докладывать
обо всех выявленных нарушениях и принятых мерах соответствующим
должностным лицам гарнизона.
На предприятиях, в учреждениях и организациях для приёма сообщений о
пожаре может назначаться пожарный диспетчер, являющийся работником
организации. На него возлагаются обязанности, определённые должностной
инструкцией с учётом специфики организации, большей частью аналогичные
должностным обязанностям диспетчера пункта связи пожарной охраны. В этом
случае работа пожарного диспетчера является частью комплекса мероприятий
по обеспечению противопожарного режима предприятия, учреждения,
организации.
Пожарный обязан:
Пожарный непосредственно подчиняется командиру отделения
(помощнику начальника караула).
Пожарный при осуществлении своей деятельности обязан:
выезжать к месту пожара с целью его тушения и проведения аварийно-
спасательных работ;
принимать закрепленный пожарный инструмент и аварийно-спасательное
оборудование при заступлении на дежурство;
обеспечивать выполнение обязанностей пожарного при несении службы
на постах, в дозорах и во внутреннем наряде;
совершенствовать свою профессиональную подготовку и навыки работы с
пожарным инструментом и аварийно-спасательным оборудованием;
соблюдать правила охраны труда, пожарной безопасности и санитарно-
гигиенических норм в период дежурства;
беречь имущество подразделения, содержать в чистоте и постоянной
готовности пожарный инструмент и аварийно-спасательное оборудование,
индивидуальное снаряжение;
19
знакомиться с оперативной обстановкой в районе (подрайоне) выезда
подразделения;
вносить предложения командиру отделения по улучшению условий
организации караульной службы.
1.1.3.Программная и техническая архитектура ИС предприятия
Общая техническая схема включает в себя:
устройство предварительного анализа и фильтрации вызовов, устройство
распределения вызовов (сообщений), поступающих по линиям специальной
связи «01», которые поступают на пульт связи диспетчера (ПСД);
устройство определения номера (УОН), служащего для контроля номера
телефона вызывающего абонента;
устройства ввода информации (УВИ) в ПЭВМ (АРМ1 и АРМ2);
электронную вычислительную машину;
электрифицированный светоплан города;
табло наличия и состояния техники;
аппаратуру передачи данных (АПД) для передачи приказа на выезд
техники из пожарных частей;
аппаратуру контроля исполнения приказов, сигналы которой поступают от
пожарных частей на ЦУС. Кроме того, для поддержания устойчивости
радиосвязи диспетчера с пожарными автомобилями и пожарными частями
используется стационарная радиостанция (РС).

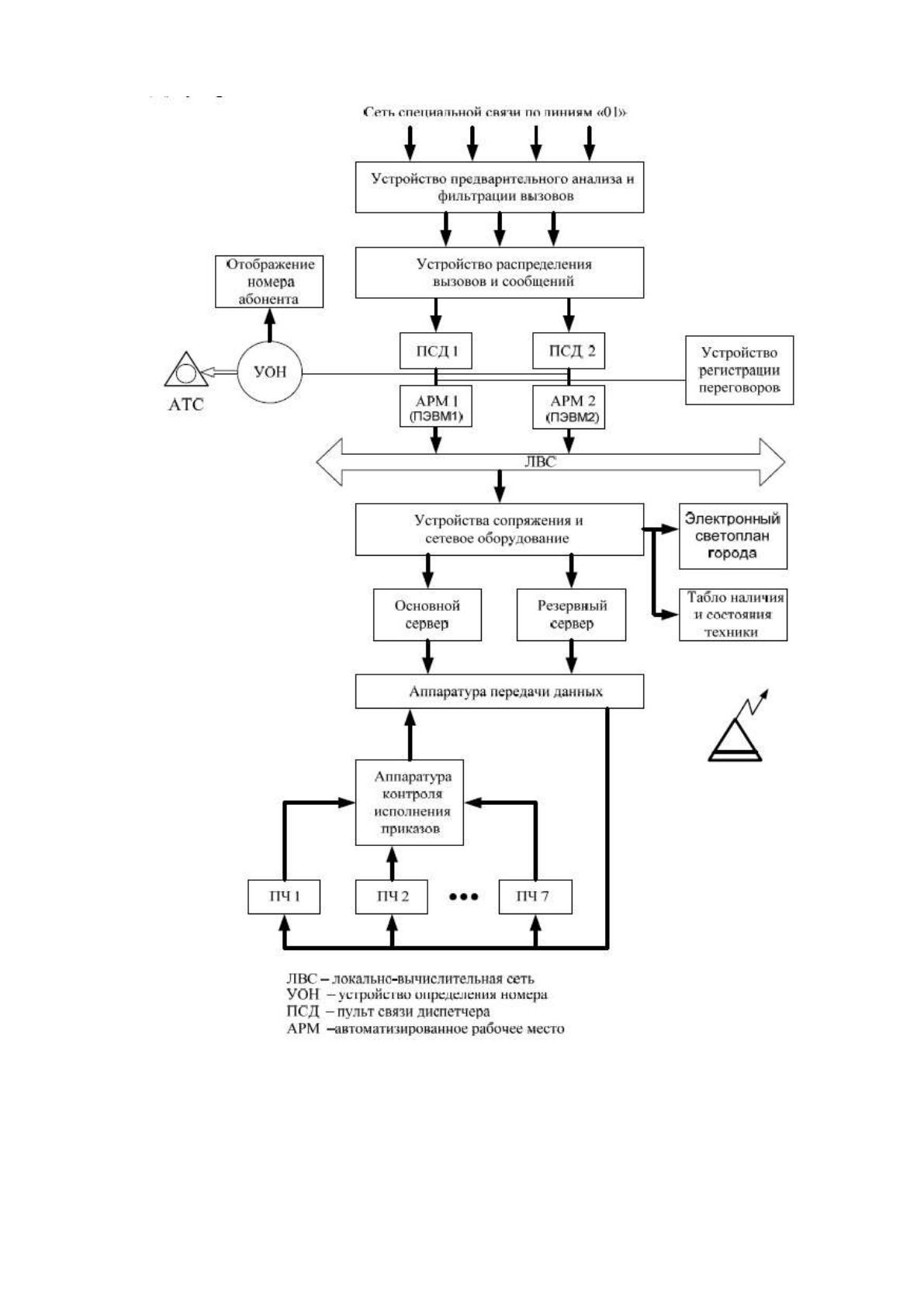

Структурно-техническая схема показана на рисунке 2.
20
Рис. 2 Структурно-техническая схема.
Примерный перечень технических и программных средств для реализации
структурной схемы приведен в таблице 2. Для реализации данной структурной
схемы используются современные технические средства с учетом их
21
модернизации при развитии новых информационных технологий. Выбор типа
ПК и необходимого количества технических средств производится в
зависимости от численности населения города и набора решаемых системой
задач.
Таблица 2
Программно-техническая архитектура
Наименование
технических средств
Тип аппаратуры
Кол-во, шт
Центр АСОУПО
1. Сервер
Athlon-64 3800+/1Г6/
2(1 резерв)
2. АРМ диспетчеров
/160 Гб/256 Мб Radeon Х1550/DVDRW
(ПЭВМ диспетчеров
ЦУКС+ программное
обеспечение)
Pentium D 925/512 М6/80Г6/ DVDRW,
программы: «АРМ диспетчер»
2
3. Устройство ввода и вывода информации:
- монитор
19" MONITOR ViewSonic VX924
(LCD 1280*1024+DVI)
2
-клавиатура
Microsoft Comfort Cuve Keyboard
200 ver/1a USB
2
- мышь
Microsoft Mouse USB
2
-принтер
HP LaserJet 1022 18стр/мин 8Мб USB 2.0
2
4.Устройство
предварительного
анализа и
фильтрации вызовов
«РУСЬ»
1
5.Автоответчик
PB-1
1
6. Устройство
распределения
вызовов и
сообщений
«Сова»
1
7.Устройство
определения
номера
Оригинальное
1
8.Устройство
сопряжения
Оригинальное
1
9.Светоплан города
Оригинальное
1
10.Табло наличия и
состояния техники
«Хронос»
1
11.Устройство
регистрации
«Моторола»
1
переговоров
12. Радиостанция
стационарная
Факс-модем Acorp Sprinter@ADSL, USB,
1UTP 10/100Mbps
2
22
13. Аппаратура
передачи данных
1UTP 10/100Mbps
9
Пункт связи ПЧ
Оригинальное
9
14.Светоплан
района
15. Аппаратура
передачи данных
Факс-модем D-Link ADSL Modem
9
16.ПЭВМ
диспетчеров ПСЧ
Pentium-4 641/512 Мб/80Гб/DVD)
9
17.Устройство ввода и вывода информации:
- монитор
19” Monitor Viewsonic VX924
(LCD 1280*1024 +DVI)
9
- клавиатура
Microsoft Comfort Cuve Keyboard
200 ver/1a USB
9
- мышь
Microsoft Mouse USB
9
- принтер
HP LaserJet 1022 18стр/мин 8Мб USB 2.0
9
18. Радиостанция
стационарная
«Моторола»
9
19. Аппаратура
контроля
исполнения
приказов
Датчик контроля состояния пожарной
техники
Комплект на
каждый ПА
1.2.Характеристика комплекса задач, задачи и обоснование необходимости
автоматизации
1.2.1.Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Структура автоматизированных систем управления определяется
количеством и сложностью решаемых ею задач. Её эффективность определяется
степенью автоматизации решения этих задач и оптимальным составом
технических средств.
Автоматизированные системы управления предназначены для:
хранения информации о состоянии пожарной техники в гарнизоне;
хранения информации по расписанию выездов пожарных подразделений;
приема и автоматической регистрации всех видов поступающей
информации;
автоматизированного анализа поступающей информации и выработки
оптимального управленческого решения;
автоматической передачи распоряжений пожарным частям;
23
автоматизированного контроля исполнения распоряжений;
автоматического отображения оперативной обстановки в городе на
электрифицированном светоплане города;
автоматического отображения информации о наличии пожарной техники
в частях применительно к реальному масштабу времени, а также для
выполнения ряда других функций.

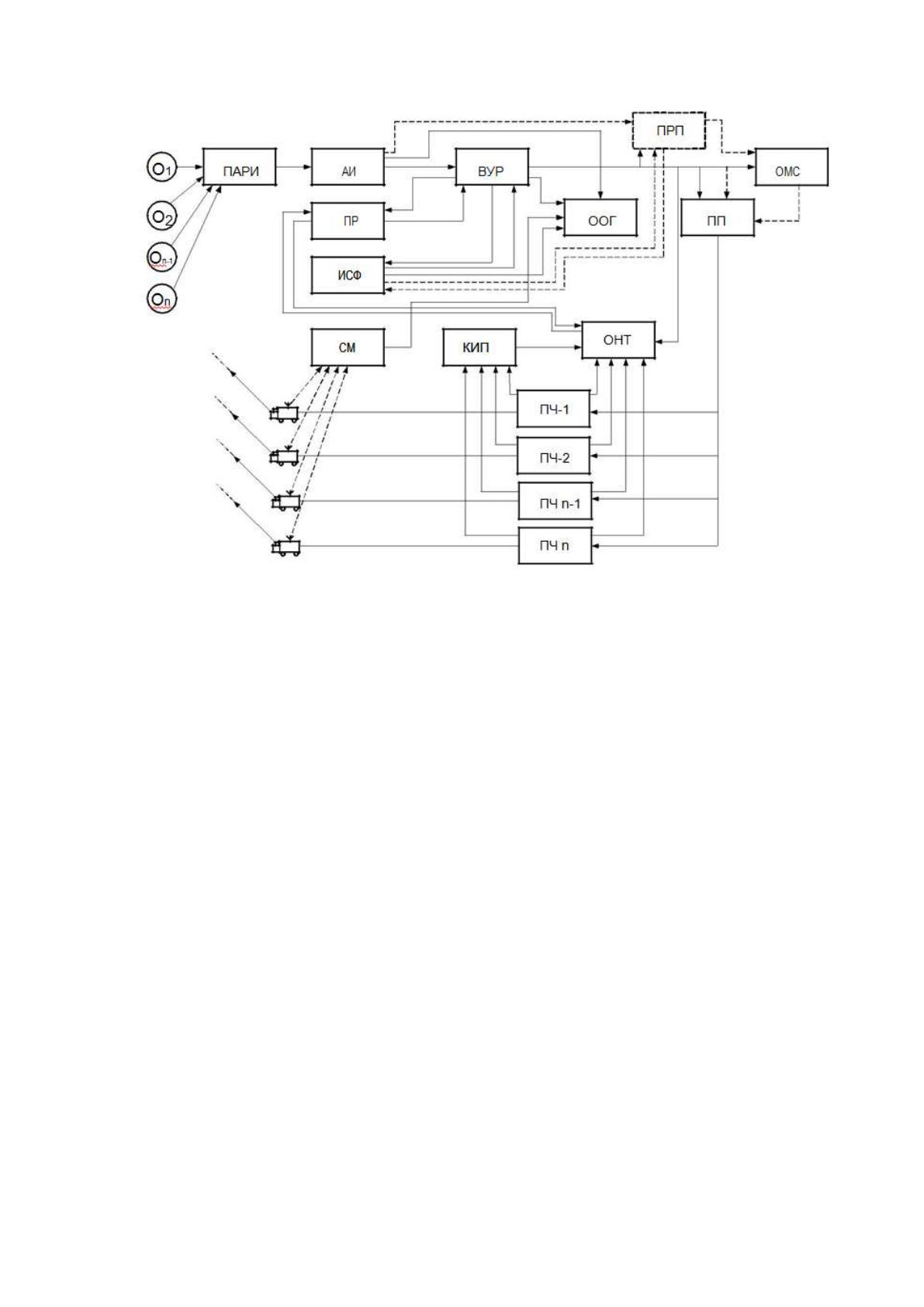

С учетом сформулированных задач структурная схема, приведенная на
рисунке 3, включает в себя совокупность взаимосвязанных технических
подсистем. При поступлении сообщения о пожаре оно автоматически
принимается и регистрируется подсистемой приема и автоматической
регистрации информации (ПАРИ), анализируется подсистемой анализа
информации (АИ), которая с помощью имеющихся сведений в подсистеме
информационно-справочного фонда (ИСФ) и типовых программ расписаний
(ПР) выездов пожарных подразделений выдает соответствующие возникшей
оперативной ситуации данные подсистеме выработки управленческого решения
(ВУР) для принятия диспетчером ЦУС управленческого решения по тушению
пожара. Управленческое решение – это приказ на выезд соответствующим
пожарным подразделениям, который передается автоматически подсистемой
передачи приказов (ПП) во все пожарные части (ПЧ) по команде диспетчера.
Исполнение приказа – выезд пожарных автомобилей автоматически
контролируется на диспетчерском пункте подсистемой контроля исполнения
приказа (КИП) за счет поступления сигналов от датчиков, установленных в
местах стоянок автомобилей в пожарных частях. При наличии подсистемы
прогнозирования развития пожара (ПРП) и выработки упреждающих решений
формирование приказов осуществляется с учетом выданных указанной
подсистемой прогнозов.
24
Рис.3 Структурно-функциональная схема
1.2.2.Определение места проектируемой задачи в комплексе задач и ее
описание
Порядок обработки вызовов
Обработка вызовов осуществляется в установленном порядке дежурным
диспетчером (радиотелефонистом) подразделения пожарной охраны (далее -
дежурный диспетчер) и включает в себя:
прием от заявителя и фиксирование информации о пожаре;
оценку полученной информации и принятие решения о направлении к
месту вызова сил и средств, предусмотренных расписанием выезда (планом
привлечения сил и средств);
подачу сигнала "ТРЕВОГА";
подготовку и вручение (передачу) должностному лицу, возглавляющему
дежурный караул или дежурную смену (далее - начальник караула), путевки о
выезде на пожар, плана или карточки тушения пожара (при их наличии);
обеспечение должностных лиц имеющейся информацией об объекте
пожара (вызова).
