63
Таблица 10
ПЕРСОНАЛ
Наименование
поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
Ф И О раб
Текстовый
(30)
Да
Да
Разряд
Текстовый(1)
Нет
Нет
Стаж по профес.
Текстовый(8)
Нет
Нет
Адрес
Текстовый(25)
Нет
Нет
Телефон
Текстовый(15)
Нет
Нет
Образование
Текстовый(20)
Нет
Нет
Примечание
Текстовый(20)
Нет
Нет
Таблица 11
ВСТАВКА
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний
ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый (20)
Нет
Нет
Развертка выс
Числовой
Нет
Нет
Развертка шир
Числовой
Нет
Нет
Длина мм
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Да
Таблица 12
КОРОБ
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый(20)
Нет
Да
Развертка выс
Числовой
Нет
Нет
Развертка шир
Числовой
Нет
Нет
Длина мм
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Да
64
Таблица 13
ОТВОД
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый(20)
Нет
Нет
Развертка длина
Числовой
Нет
Нет
Развертка шир
Числовой
Нет
Нет
Градусы
Числовой
Нет
Нет
Длина затылка
Числовой
Нет
Нет
Ширина затылка
Числовой
Нет
Нет
Длина шейки
Числовой
Нет
Нет
Ширина шейки
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Да
Таблица 14
ПЕРЕХОД
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый (20)
Нет
Нет
Развертка выс макс
Числовой
Нет
Нет
Развертка выс мин
Числовой
Нет
Нет
Развертка шир макс
Числовой
Нет
Нет
Развертка шир мин
Числовой
Нет
Нет
Длина мм
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Нет
Таблица 15
РЕЙКА
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый(20)
Нет
Нет
Развертка длина
Числовой
Нет
Нет
Развертка шир
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Нет
65
Таблица 16
Лента_КРЕПЁЖ
Таблица 17
РЕШЁТКА
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый(20)
Нет
Нет
Длина мм
Числовой
Нет
Нет
Ширина мм
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Нет
Таблица 18
РЕЗУЛЬТАТ
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Материал
Текстовый(20)
Нет
Нет
Площадь заготовки
Числовой
Нет
Нет
Наимен заготовки
Текстовый(20)
Нет
Нет
Площадь заг м кв
Числовой
Нет
Нет
Остаток
Числовой
Нет
Нет
Новая заготовка шт
Числовой
Нет
Нет
Результат создания таблиц показан на рисунке 25.
Наименование поля
Тип поля
Первичный ключ(PK)
Внешний ключ(FK)
№ п/п
Счетчик
Да
Нет
Наимен заготовки
Текстовый (20)
Нет
Нет
Длина мм
Числовой
Нет
Нет
Ширина мм
Числовой
Нет
Нет
Площадь м кв
Числовой
Нет
Нет
Директору
66

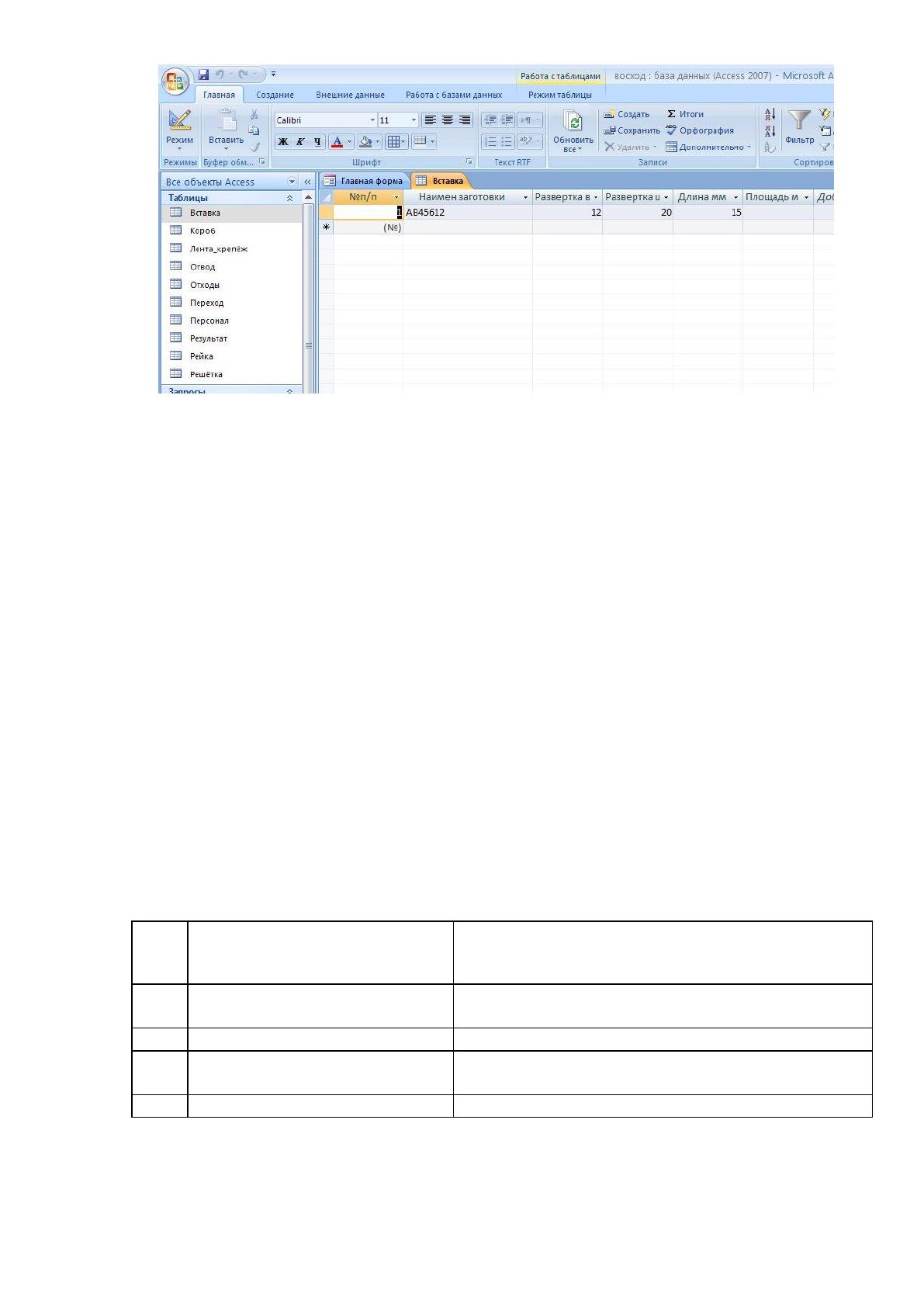

Рис. 25 Таблицы
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
На основе результатов, полученных в предыдущем пункте, строим
дерево программных модулей, отражающих структурную схему пакета,
содержащей программные модули различных классов:
выполняющие служебные функции;
управляющие модули, предназначенные для загрузки меню и передачи
управления другому модулю;
модули, связанные с вводом, хранением, обработкой и выдачей
информации.
Таблица 19
Описание функций модуля
№
п/п
Наименование модуля
Функции модуля
1.
Главная форма
Содержит элементы главного меню из которого
можно перейти к другим формам
2.
Ввод данных
Форма формирования данных по заказам
3.
Заполнение справочников
Форма для заполнения справочника деталей и
справочника персонала
4.
Вывод результатов
Форма для формирования отчетов
67
2.3.4 Описание программных модулей
Описание запросов к базе данных
Некоторые запросы определяются требованиями отчетов, т.е.
сформированный запрос в последующем может быть выведен в отчет.
Запрос 1
Имя файла запроса: Вставка_Запрос
Текст на SQL:
Вывести общую информацию из таблицы «ВСТАВКА».
SELECT Заготовка_ВСТАВКА.[№п/п], ВСТАВКА.[Наимен заготовки],
ВСТАВКА.[Развертка выс], ВСТАВКА.[Развертка шир], ВСТАВКА.[Длина
мм], ВСТАВКА.[Площадь м кв]
Данная операция вычисляет площадь заготовки «Вставка»:
FROM ВСТАВКА
WHERE (((ВСТАВКА.[Площадь м кв]) Like
'In(SELECT(([ВСТАВКА].[Развертка выс]*[ВСТАВКА].[Развертка
шир])*[ВСТАВКА].[Длина мм])*2'));
Запрос 2
Имя файла запроса: Короб_Запрос
Текст на SQL:
Вывести общую информацию из таблицы “КОРОБ”.
SELECT КОРОБ.[№п/п], КОРОБ.[Наимен заготовки],
КОРОБ.[Развертка выс], КОРОБ.[Развертка шир], КОРОБ.[Длина мм],
КОРОБ.[Площадь м кв]
Данная операция вычисляет площадь заготовки “КОРОБ”:
FROM Заготовка_КОРОБ
WHERE (((КОРОБ.[Площадь м кв]) Like 'In
(SELECT(([КОРОБ].[Развертка выс])*([КОРОБ].[Развертка
шир]))*([КОРОБ].[Длина мм])))'));
Запрос 3
Имя файла запроса: Отвод_Запрос
Текст на SQL:
68
Вывести общую информацию из таблицы «ОТВОД».
SELECT ОТВОД.[№п/п], ОТВОД.[Наимен заготовки],
ОТВОД.[Развертка шир], ОТВОД.Градусы, ОТВОД.[Длина затылка],
ЗОТВОД.[Ширина затылка], ОТВОД.[Длина шейки], ОТВОД.[Ширина
шейки], ОТВОД.[Площадь в м кв] AS Выражение1
Данная операция вычисляет площадь заготовки «ОТВОД»:
FROM ОТВОД
WHERE ((([ОТВОД].[Площадь в м кв]) Like
'In(SELECT((((((3,14)*(([ОТВОД].[Развертка шир])*([ЗОТВОД].[Развертка
шир])))/4)+([ОТВОД].[Длина шейки]*[ОТВОД].[Развертка
шир])*2)+([ОТВОД].[Длина шейки]*[ОТВОД].[Развертка
шир])+([ОТВОД].[Длина затылка]*[ОТВОД].[Развертка длина])))))) ';
Запрос 4
Имя файла запроса: Переход_Запрос
Текст на SQL:
Вывести общую информацию из таблицы «ПЕРЕХОД».
SELECT ПЕРЕХОД.[№п/п], ПЕРЕХОД.[Наимен заготовки],
ПЕРЕХОД.[Развертка выс макс], ПЕРЕХОД.[Развертка выс мин],
Заготовка_ПЕРЕХОД.[Развертка шир макс], ПЕРЕХОД.[Развертка шир мин],
ПЕРЕХОД.[Длина мм], ПЕРЕХОД.[Площадь м кв]
Данная операция вычисляет площадь заготовки «ПЕРЕХОД»:
FROM ПЕРЕХОД
WHERE (((ПЕРЕХОД.[Площадь м кв]) Like
'In(SELECT((((([ПЕРЕХОД].[Развертка выс макс]+[ПЕРЕХОД].[Развертка
шир макс])*[ПЕРЕХОД].[Длина мм]))*(0,5))*2)+(((([ПЕРЕХОД].[Развертка
выс мин]+[ПЕРЕХОД].[Развертка шир мин])*([ПЕРЕХОД].[Длина
мм])*(0,5))*2)))))'));
Запрос 5
Имя файла запроса: Рейка_Запрос
Текст на SQL:
Вывести общую информацию из таблицы «РЕЙКА».
69
SELECT РЕЙКА.[№п/п], РЕЙКА.[Наимен заготовки],
РЕЙКА.[Развертка длина], РЕЙКА.[Развертка шир], РЕЙКА.[Площадь м кв]
Данная операция вычисляет площадь заготовки «РЕЙКА»:
FROM РЕЙКА
WHERE (((РЕЙКА.[Площадь м кв]) Like
'In(SELECT([РЕЙКА].[Развертка длина]*[РЕЙКА].[Развертка шир]))'));
Запрос 6
Имя файла запроса: Лента_Крепёж_Запрос
Текст на SQL:
Вывести общую информацию из таблицы «ЛЕНТА_КРЕПЁЖ».
SELECT ЛЕНТА_КРЕПЁЖ.[№п/п], ЛЕНТА_КРЕПЁЖ.[Наимен
заготовки], ЛЕНТА_КРЕПЁЖ.[Длина мм], ЛЕНТА_КРЕПЁЖ.[Ширина мм],
ЛЕНТА_КРЕПЁЖ.[Площадь м кв]
Данная операция вычисляет площадь заготовки «ЛЕНТА_КРЕПЁЖ»:
FROM ЛЕНТА_КРЕПЁЖ
WHERE (((ЛЕНТА_КРЕПЁЖ.[Площадь м кв]) Like
'In(SELECT([ЛЕНТА_КРЕПЁЖ].[Длина мм]*[ЛЕНТА_КРЕПЁЖ].[Ширина
мм]))'));
Запрос 7
Имя файла запроса: Решётка_Запрос
Текст на SQL:
Вывести общую информацию из таблицы «РЕШЁТКА».
SELECT РЕШЁТКА.[№п/п], РЕШЁТКА.[Наимен заготовки],
РЕШЁТКА.[Длина мм], РЕШЁТКА.[Ширина мм], РЕШЁТКА.[Площадь м кв]
Данная операция вычисляет площадь заготовки «РЕШЁТКА»:
FROM РЕШЁТКА
WHERE (((РЕШЁТКА.[Площадь м кв]) Like
'In(SELECT([РЕШЁТКА].[Длина мм]*[РЕШЁТКА].[Ширина мм]))'));
Запрос 8
Имя файла запроса: Отходы_Запрос
Текст на SQL:
70
Вывести общую информацию из таблицы «ОТХОДЫ».
SELECT ОТХОДЫ.[№п/п], ОТХОДЫ.Материал, ОТХОДЫ.[Площадь
мат м кв], ОТХОДЫ.Заготовка, ОТХОДЫ.[Площадь заг м кв],
ОТХОДЫ.[Количество шт], ОТХОДЫ.[Общая площадь загот],
ОТХОДЫ.Отходы
Данная операция вычисляет площадь материала, который остается
после изготовления деталей:
FROM ОТХОДЫ
WHERE (((ОТХОДЫ.[Общая площадь загот]) Like
'In(SELECT([ОТХОДЫ].[Площадь заг м кв]*[ОТХОДЫ].[Количество шт])')
AND ((ОТХОДЫ.Отходы)='In(SELECT([ОТХОДЫ].[Площадь мат м кв]-
[ОТХОДЫ].[Общая площадь загот])'));
Основная нужная информация из выше перечисленных запросов –
площадь отходов в м кв.
Запрос 9
Имя файла запроса: Результат_Запрос
Текст на SQL:
Вывести итоговую информацию– РЕЗУЛЬТАТ, которая отражает:
какое количество деталей можно сделать из остатков металла полученных
при изготовлении определенной заготовки.
SELECT РЕЗУЛЬТАТ.[№п/п], РЕЗУЛЬТАТ. Материал,
РЕЗУЛЬТАТ.[Площадь листа], РЕЗУЛЬТАТ.[Наимен заготовки],
РЕЗУЛЬТАТ.[Площадь заготовки м кв], Abs([Площадь листа]-[Площадь
заготовки м кв]) AS Остаток, Round([Остаток]/[Площадь заготовки м кв]) AS
[Заготовка из остатка шт]
FROM РЕЗУЛЬТАТ;
2.4 Контрольный пример реализации проекта и его описание

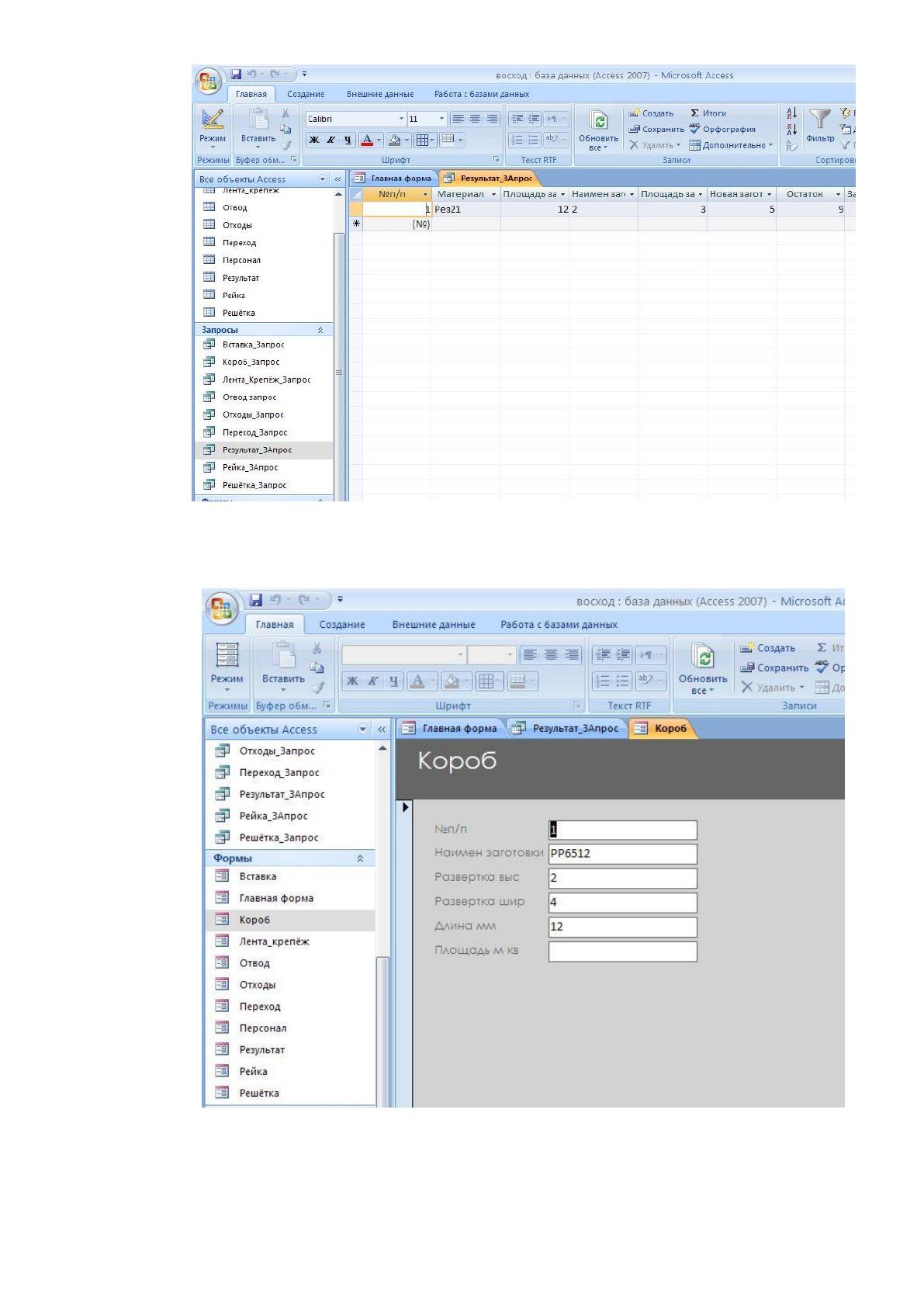

Результат создания запросов показан на рисунке 26.
71
Рис. 26 Запросы
На рисунке 27 показан результат создания форм.
Рис. 27 Формы
72

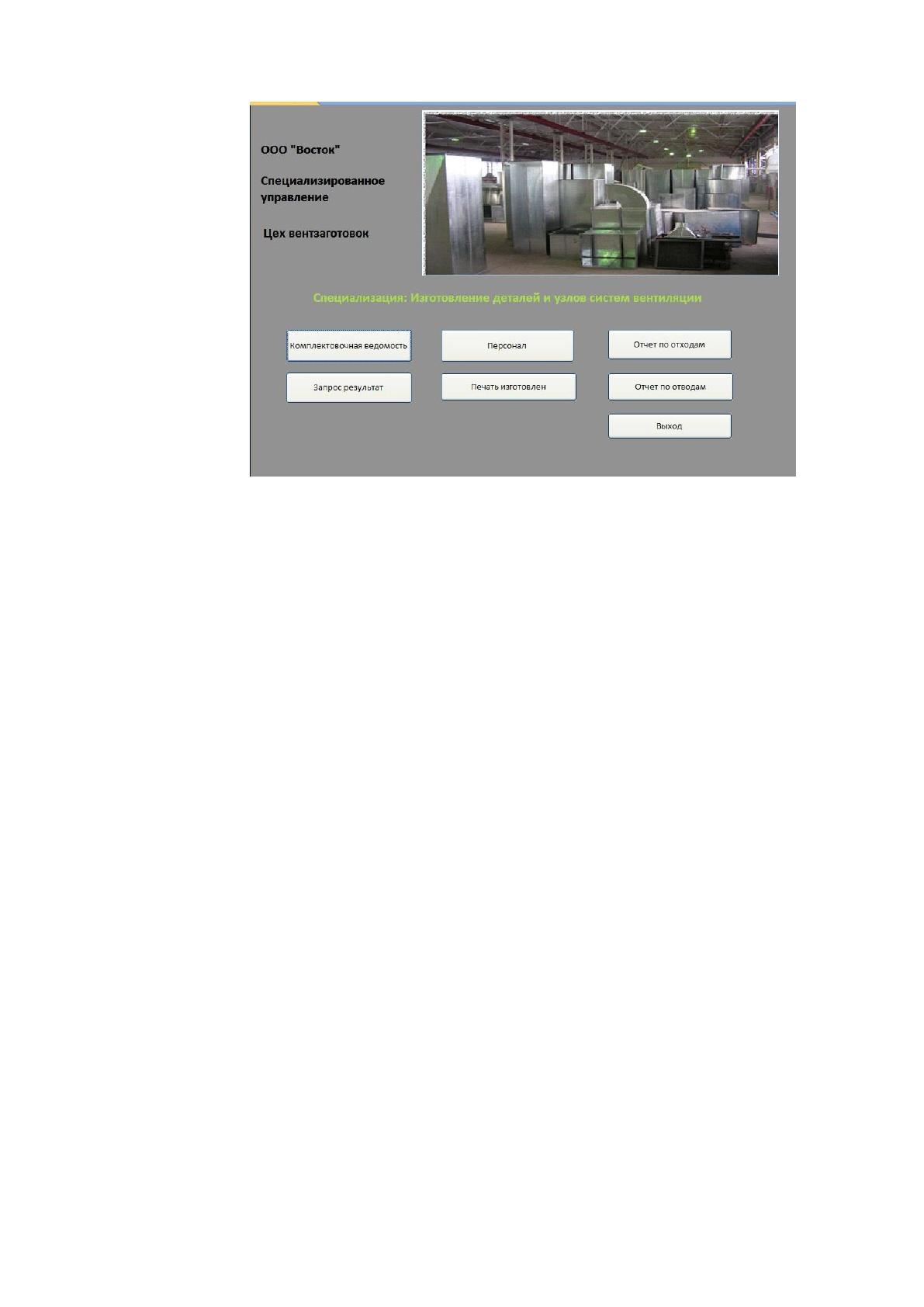

Главная форма показана на рисунке 28.
Рис. 28 Главная форма
Порядок контроля и приемки системы
Статус приемочной комиссии: вневедомственная;
Испытание системы осуществляется с использованием
контрольного примера;
Требования к составу и содержанию работ по подготовке объекта
автоматизации к вводу системы в действие
1) Установка программы на ПК мастера СМР (пользователя);
2) Обучение пользователя основам работы в программе;
3) Осуществление авторского надзора (разработчик присутствует при
работе пользователя с программой).
Требования к документированию
Документация на разрабатываемую программную систему включает:
Техническое задание в соответствии с ГОСТ 34.602-89;
Информационное обеспечение;
Постановка задачи
