ВВЕДЕНИЕ
Актуальность темы дипломного проекта обусловлена тем, что в
условиях повсеместного внедрения компьютерной обработки информации
объективную необходимость приобретает внедрение специальных программ
для повышения эффективности работы мастеров строительно-монтажных
работ.
Основная цель дипломной работы состоит в создании информационной
системы мастера строительно-монтажных работ, выработке предложений и
рекомендаций по применению информационных технологий в процессе
автоматизации функций управления: анализ, учёт, выработка плановых
заданий, составление отчётной документации.
Для достижения поставленной цели определены следующие задачи:
1. Проанализировать информационную систему цеха.
Поступление информации: от кого, кому, для чего
Объем полученной информации
Сроки обработки информации
Бумажная документация и её объем
2. Установить основные проблемы в процессе обработки информации:
значительные затраты времени на поиск нужного документа;
устаревшая структура некоторых нужных для работы документов;
неточности заполнения этих документов;
создается несколько бумажных копий одного и того же документа,
излишняя трата ресурсов;
Документы (комплектовочные ведомости) накапливаются, на
некоторых нет даты заказа и объема работы в м
2
.
3. Разработать информационную систему мастера строительно-
монтажных работ специализация – вентиляция.
учет рабочего времени;
выдача заявок на изготовление деталей и узлов систем вентиляции;
контроль над изготовлением продукции;
6
ведение установленной документации по ТМЦ;
подготовка отчетной документации;
4. Модернизировать существующую ИС цеха вентзаготовок, путём
построения модели TO – BE;
5. Автоматизировать процесс вычисления объема сделанной продукции
в м
2
.
Практическая значимость заключается в том, что именно внедрение
системы автоматизации учёта материальных ценностей и составления
отчётности производственной информации позволит получать в любой
момент необходимые данные о выполненной либо предстоящей работе, тем
самым, повысив эффективность работы мастера строительно-монтажных
работ.
Разработка информационной системы мастера строительно-монтажных
работ специализация - вентиляция позволит:
обеспечит правильное и своевременное получение инструкций
работниками цеха по изготовлению систем вентиляции;
повысит качество изготовляемой продукции;
уменьшит количество бракованных деталей;
упростит работу с документами, повысит ее эффективность;
повысит производительность труда мастера и бригадира за счет
сокращения времени создания, обработки и поиска документов,
вследствие чего повышается производительность всей бригады ;
повысит оперативность доступа к информации;
сократит численность бумажной документации;
увеличит пропускную способность обработки документации;
сэкономит время и денежные средства на обработку информации.
Таким образом, автоматизация процесса работы мастера строительно-
монтажных работ является нужным и перспективным процессом.
и
Абрамова
А А -
библиотек
арь
Бузулукск
ого
7
1 АНАЛИТИЧЕСКАЯ ЧАСТЬ
1.1 Технико-экономическая характеристика предметной области
и предприятия. Анализ деятельности «КАК ЕСТЬ»
1.1.1 Характеристика предприятия и его деятельности
Строительная организация ООО «Восход» было основано в 1979 году.
В состав организации входят: Ремонтно – строительное управление,
Строительно – монтажное управление, Специализированное управление, Цех
подготовки производства, Механоэнергетическая служба, Управление
механизации и транспорта. В данной работе рассмотрена технико-
экономическая характеристика Специализированного управления.
Работа Специализированного управления в основном основана на
ремонте структурных подразделений всего ООО «Восход». Основной
профиль работ Специализированного управления – это сантехника,
электромонтажные работы, термоизоляция, вентиляция. Структура
выполняемых работ Специализированного управления показана в таблице 1.
Таблица 1
Профиль работ
№
п/п
Наименование работ
Сущность производимых Работ
Итог
1
Сантехнические
Установка тепловодных
радиаторов (батареи), сантехники.
Монтаж труб отопления.
Обеспечение производственных
объектов теплом и сантехникой,
согласно СНиП.
2
Термоизоляция
Изоляция трубопроводов
минеральной ватой. Изготовление
деталей и их монтаж на
трубопроводы.
Термическая изоляция
трубопроводов от внешней среды
(низких и высоких температур)
3
Вентиляция
Изготовление деталей и узлов СВ
и КВ, их монтаж. Установка
вентиляционного оборудования
(вентиляторы, калориферы,
клапана, воздушные фильтры)
Обеспечение необходимой
вентиляцией согласно СНиП.
4
Электромонтажные
Установка электрооборудования,
монтаж электрических кабелей
разного сечения.
Подведение электричества к
источникам потребления.
Специализированное управление имеет свою собственную базу
подготовки производства, в состав которой входит:
8
Административно-бытовой корпус;
Склад закрытого типа хранения «арочник», где ТМЦ имеют большой
временной интервал завоза и вывоза;
Склад открытого типа хранения «стеллажи», с быстрым интервалом
завоза-вывоза ТМЦ;
Цех по изготовлению санитарно-технических изделий;
Цех по изготовлению узлов и деталей СВ и КВ.
Цех по изготовлению узлов и систем вентиляции представляет собой
производственный корпус: длина 80 м, ширина 40м, высота 8 метров.
Большая часть цеха отведена под изготовление деталей и узлов систем
вентиляции. Другая часть цеха отведена для изготовления заготовок
термоизоляции. Цех оснащен двумя большими кран-балками
грузоподъемностью до 3,5 тонн (включительно) для перемещения
тяжеловесных грузов. Для изготовления заготовок систем вентиляции в цехе
находятся следующие станки (механические устройства):
Ножницы гильотинные – 2 единицы;
Столы для раскройки металла – 7 ед;
Станок листогиб (для загиба металла) 1ед;
Сверлильный станок – 1 ед;
Станок нарубной (нарубает металлический уголок размером от 20 до
80 мм);
Станок точильный – 1 ед;
Станок обрезной – 1ед;
Станок Зиговочный (для изготовления швов на заготовках) – 1 ед;
Машина зиговочная (для изготовления швов отводов)1 – ед.
Рабочее место мастера систем вентиляции и кондиционирования
воздуха (СВ и КВ) находится в кабинете АБК и представляет собой парк
вычислительной техники из двух единиц: персональный компьютер,
копировальный центр. Из средств коммуникации: тел/факс, радиотелефон,
коммутатор 3com, локальная вычислительная сеть тип Ethernet со смешанной
9
топологией «кольцо-звезда» представляет собой кабель, витая пара. На
персональном компьютере установлены сетевые карты, работающие, со
скоростью 100 М/бит в секунду. Сетевым протоколом для передачи данных
является TCP/IP (Nransmission Protocol/Internet Protocol). Для управления
локальной сетью используется сервер, который находится в отдельной
комнате – серверной головного офиса ООО «Восход». Данный сервер служит
контролером домена и используется в качестве файл-сервера, сервера баз
данных, сервера приложений. ЛВС находится под контролем системного
администратора ООО «Восход».
1.1.2 Организационная структура управления предприятием
Руководство Специализированным управлением ООО «Восход»
осуществляет начальник управления.
В Специализированном управлении имеются следующие
производственные участки и отделы: Производственные участки с 1-го по 8-
й; Отдел кадров; Бухгалтерия; ОТиЗ; ПЭО; ПТО.
Начиная с Отдела кадров и заканчивая ПТО, эти отделы, осуществляют
свои функции для всего предприятия, т. е. для Ремонтно-строительного
управления, Специализированного управления, Строительно-монтажного
управления, Управления механизации и транспорта.

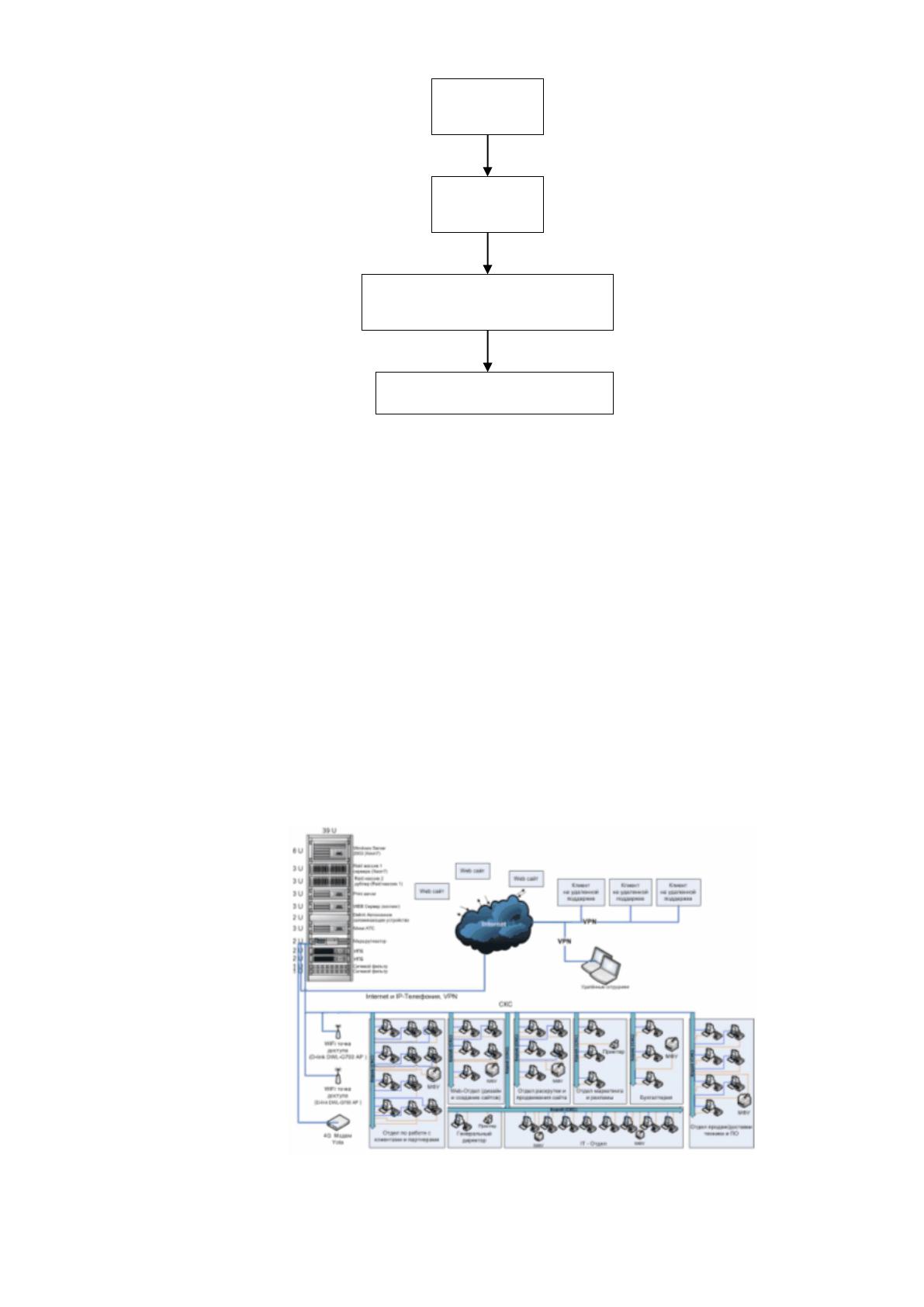

Организационная структура объекта автоматизации (цех вент
заготовок) показана на рисунке 1 и представляет собой линейную структуру.
Руководство цехом осуществляет Начальник базы подготовки производства,
он же производитель работ. К нему в подчинение входят четыре мастера
строительно монтажных работ каждый по своей специализации – это мастер
по термоизолировочным работам, мастер по сантехническим работам, мастер
по вентиляционным работам и один кладовщик. Два бригадира, одним из
которых является разработчик данного проекта. Две бригады, одна работает в
цехе сантехнических заготовок, другая в цехе вентзаготовок.
10
Рис. 1 Организационная структура цеха вентзаготовок
1.1.3 Программная и техническая архитектура ИС предприятия
Техническая архитектура ООО «Восход» представляет собой
совокупность следующих технических средств: три сервера, сорок четыре
персональных компьютера, два канала связи, семь многофункциональных
устройств (принтер-сканер-копир), периферийные устройства (два принтера,
две точки доступа WiFi, один беспроводной модем Yota, один факс).
Наглядно техническая архитектура информационной системы ООО
«Восход» представлена на рисунке 2.
Рис. 2 Техническая архитектура ООО «Восход»
Начальник
базы
Мастера
СМР
Бригадир
Цеха вентзаготовок
Рабочая бригада
11
Оборудование, представленное в технической архитектуре ООО
«восход», с возложенными на него задачами справляется вполне успешно.
Объем передаваемых, принимаемых и обрабатываемых данных относительно
разнообразен и имеет тенденцию к росту в связи с расширением
деятельности компании.
Персональные компьютеры ООО «Восход» имеют следующую
конфигурацию системы:
Центральный процессор: Intel(R)Core(TM) 2Duo CPU E7500
2,93GHz;
Оперативная память: 3,00 ГБ;
Видеокарта: Radeon X1600 Series Secondary.
В качестве аппаратной основы серверов используется сервера ETegro
Hyperion RS120 G3, Hyperion RS230 G2, сервер хранения данных базируется
на специализированной аппаратной основе Fastor NS300 G3.
Технические характеристики серверов приведены в таблицах 2-4.
Таблица 2
Технические характеристики ETegro Hyperion RS120 G3
Набор микросхем
Intel 5500 + ICH10R
Процессор
1 или 2 Intel Xeon 5xxx (до 8 ядер)
Системная шина
Intel QPI до 6.4GT/s
Максимальный объем памяти
48GB шестиканальной DDR3 ECC Reg, 6
слотов
Слоты расширения
2x PCI-E 2.0 8x (низкопрофильный)
Встроенные контроллеры
LSI SAS 1064
Оптический накопитель
DVD/CD-RW
Опциональные контроллеры
SAS RAID контроллеры c поддержкой
BBU, адаптеры FibreChannel, 10G
Ethernet и InfiniBand HCA
Максимальное количество дисков
2 SAS с горячей заменой
12
Продолжение таблицы 2
Емкость дисковой подсистемы
До 1.2TB SAS/ 4TB SATA
Сетевые интерфейсы
1x Intel Gigabit Ethernet 82574L
1x Intel Gigabit Ethernet 82567LM
Графика
ASPEED AST2050, 8MB
Интерфейсы
Задняя панель: VGA, RS232, 3 x RJ45, 2 x
USB, 2 x PS2
Передняя панель: 2 x USB
Управление системой
IPMI 2.0 интегрировано, KVM over IP,
Virtual Media, ПО управления серверной
инфраструктурой ESMS, выделенный
порт Ethernet
Поддерживаемые ОС
Семейство Microsoft Windows® Server
2008
SuSE Linux Enterprise Server 11
Red Hat Enterprise Linux 5
Sun Solaris 10
FreeBSD 7, 8
Размеры (ДxШxВ), мм
1U 510 x 430 x 44 (глубина стойки не
менее 800 мм)
Блок питания
400Вт одиночный
Охлаждение
2 управляемых турбины
Рабочие условия
Относительная влажность: 10-75 %
Диапазон температур: 10-35 °C
Таблица 3
Технические характеристики Hyperion RS230 G2
Набор микросхем
Intel 5000P
Процессоры
1 или 2 Intel Xeon 5xxx (до 8 ядер)
Скорость системной шины
1333 Мгц
Максимальный объем
памяти
64GB четырехканальной FBDIMM
Слоты расширения
1x PCI-X 64/100
4x PCI-E 8x
