13
Продолжение таблицы 3
Встроенные контроллеры
Технология дочерних плат расширения
Оптические накопители
DVD/CD-RW
Опциональные
контроллеры
Дочерняя плата 8 портового SAS RAID контроллера c
поддержкой BBU и 256MB кэш памяти либо дочерняя
плата SAS HBA (не занимают слот PCI), адаптеры
FibreChannel и InfiniBand HCA
Максимальное количество
дисков
6 SAS с горячей заменой
Ёмкость дисковой
подсистемы
До 2.7TB SAS/ 9TB SATA
Сетевые интерфейсы
2x Intel Gigabit Ethernet, IOAT
Видеоконтроллер
Matrox G200, встроено в ServerEngines Pilot (1024x768
16 бит)
Интерфейсы
Задняя панель: VGA, RS232, 2 x RJ45, 2 x USB, 2 x PS2
Передняя панель: 2 x USB, 1x VGA
Управление системой
IPMI 2.0 интегрировано, ПО развертывания сервера
Speedy-In!. KVM over IP, Virtual Media, ПО управления
серверной инфраструктурой ESMS.
Поддерживаемые ОС
SuSE Linux Enterprise Server 10
SuSE Linux Enterprise Server 11
Novell Open Enterprise Server
Red Hat Enterprise Linux 5.0
Семейство Microsoft Windows® Server 2008
Размеры (ДxШxВ), мм
2U 700 x 430 x 88 (глубина стойки не менее 800 мм)
Блок питания
700Вт дублированный с горячей заменой
Охлаждение
8 управляемых вентиляторов охлаждения системы с
дублированием (redundancy 5+3)
Рабочие условия
Относительная влажность: 10–75 %
Диапазон температур: 10–35 °C
14
Таблица 4
Технические характеристики Fastor NS300 G3
Форм-фактор
3U
RAID контроллер
16 портов SATA II
Уровни RAID
0, 1, 5, 10, 50 и JBOD
Кэш-память
До 4GB
Интерфейс СХД
Gigabit Ethernet
SMB/CIFS, FTP, Secure FTP, Apple Talk, NFS v3,
v4
iSCSI
FibreChannel (опция)
InfiniBand (опция)
Возможность наращивания
Подключение iSCSI и FC массивов
Максимальное количество
внутренних дисков
16 SAS/SATA с горячей заменой
Емкость дисковой подсистемы
До 7.2TB SAS/16 TB SATA
Управление системой
Удаленное управление через web интерфейс.
Поддерживаемые ОС
SuSE Linux Enterprise Server 10
Novell Open Enterprise Server
Microsoft Windows® Server 2003, Enterprise x64
Edition
Microsoft Windows® Server 2003
Red Hat Enterprise Linux 5.0
Sun Solaris 10.
Размеры (ДxШxВ), мм
3U 675 x 430 x 133 (глубина стойки не менее 800
мм)
Блок питания
650W с горячей заменой
Охлаждение
C горячей заменой
Рабочие условия
Относительная влажность: 10–75 %
Диапазон температур: 10–35 °C
В качестве рабочих станций используется Avelion DW310 G2.
Данная модель позволяет устанавливать до 8 дисков SAS или SATA с
горячей заменой и до 32GB двухканальной памяти DDRII 667. Два слота PCI-
15
E 16x, 2 PCI-E 1x, 2 PCI слота позволяют устанавливать практически любые
платы расширения, два порта Gigabit Ethernet с поддержкой TOE для
максимальной пропускной способности сети и минимальной загрузки
центральных процессоров.
Характеристики данной модели приведены в таблице 5.
Таблица 5
Технические характеристики Avelion DW310 G2
Набор микросхем
NVIDIA nForce Pro 3400
Процессор
1 AMD Opteron 2xxx (до 6 ядер)
Системная шина
HyperTransport, 2000 MHz
Максимальный объем памяти
32GB двухканальной DDRII 667
Слоты расширения
2x PCI-E 16x
2x PCI-E 1x
2x PCI 32/33
Встроенные контроллеры
6 портов SATAII RAID 1 канал IDE
Оптический накопитель/ FDD
DVD-RW
Опциональные контроллеры
Контроллеры SAS/SATA RAID с поддержкой BBU
Максимальное количество
дисков
4 по-умолчанию и до 8 SAS/SATA с горячей заменой
Емкость дисковой подсистемы
До 16TB SATA/ 4.8TB SAS
Сетевые интерфейсы
2x NVIDIA nForce Professional Networking
Аудио
AC\'97 5.1
Графика
Профессиональные платы NVIDIA Quadro
Интерфейсы
Задняя панель: RS232, 2 x RJ45, 4 x USB 2.0, 2 x PS/2,
LPT, Audio Передняя панель: 4 x USB 2.0
Поддерживаемые ОС
SUSE Linux Enterprise Desktop 11
Microsoft Windows 7
Microsoft Windows Vista
RedHat Enterprise Linux 5.0 Sun Solaris 10
Размеры (ДxШxВ), мм
Напольный: 620 x 430 x 220
Блок питания
550W
Рабочие условия
Относительная влажность: 10-75 %
Диапазон температур: 10-35 °C
16
В качестве сетевого оборудования используется маршрутизатор DI-
808HV, DI-2006, DI-824VUP.
DI-808HV – это высокопроизводительный широкополосный
маршрутизатор с функциями безопасной передачи данных,
спроектированный специально для применения в связках центральный офис
– отделение. Предлагая эффективное решения для подключения удаленных
офисов во всем мире к центральному через Интернет, устройство составляет
серьезную конкуренцию подключениям типа точка-точка по дорогим
выделенным каналам. Маршрутизатор поддерживает IPSec для обеспечения
безопасности соединений, связывая небольшие сети удаленных офисов в
единую сеть или позволяя удаленно получать дополнительные сервисы
вашим доверенным партнерам.
Серия маршрутизаторов доступа с фиксированными портами DI-2000
включает две модели: DI-2004 и DI-2006. Маршрутизаторы предназначены
для использования в сетях небольших офисов для обеспечения доступа к
корпоративной сети или сети Интернет, а также для обеспечения
резервирования основного канала связи. Эти маршрутизаторы позволяют
осуществлять подключение локальных сетей Ethernet к глобальным сетям по
линиям ISDN, через асинхронные и синхронные последовательные порты с
использованием различных технологий, включая Frame Relay, X.25, а также
по выделенной линии. Устройства предоставляют расширенные возможности
защиты от несанкционированного доступа, обеспечивают простоту
настройки и обладают низкой стоимостью владения.
DI-824VUP+ - это беспроводной 802.11g VPN маршрутизатор,
объединяющий функции широкополосного доступа в Интернет с надежной
VPN защитой межсетевым экраном, встроенным принт-сервером и 4-х-
портовым коммутатором для подключения принтера и рабочих станций.
Разработанный для использования дома и в офисе, маршрутизатор
обеспечивает высокую скорость передачи по беспроводной сети, безопасные
VPN подключения, расширенную защиту межсетевым экраном и
фильтрацию содержимого пакетов, основанную на политиках. Это
17
устройство предоставляет экономичный способ установки безопасной и
быстродействующей сети с каналом связи без узких мест к внешнему миру.
Телефонная связь на предприятии организована с использованием АТС
Panasonic KX-TEM824RU.
Функциональные возможности данной модели включают в себя:
Аналоговая гибридная АТС
Начальная ёмкость системы: 6 внешних и 16 внутренних линий
Предельная ёмкость системы: 8 внешних и 24 внутренних линий
Поддержка русского языка на дисплее системного телефона и в
SMDR
Функция DISA (прямой доступ к ресурсам системы)
Трёхуровневый автоматический оператор
Услуги речевой почты для всех внутренних абонентов (опция)
Программирование с компьютера (USB), по модему или с
системного телефона
Распознавание и автоматическая переадресация факсимильных
вызовов
Отображение номера вызывающего абонента (Caller ID) на
дисплеях системных и обычных телефонов (опция)
Режимы работы: дневной/ночной/обеденный
Гибкое распределение и ограничение вызовов
Совместимость с любыми аналоговыми телефонными
аппаратами, факсами, модемами
Возможность контролировать затраты на связь (детальный отчёт
на компьютер/принтер)
Разъем для подключения резервного источника питания
Разъемы для подключения домофонов/дистанционного
управления замком входной двери (опция)
Функция «конференц-связь» с участием до 5 абонентов
Маршрутизация SMS
18
На всех компьютерах установлен стандартный пакет программного
обеспечения:
Операционная система Windows XP Pro SP3;
Пакет MS Office 2007;
Антивирус Касперский 6;
Mozilla Firefox;
Adobe Acrobat 6.0 Professional;
Punto Switcher;
Справочная система Консультант Плюс;
Skype;
FreshOffice CRM Professional.
С учетом специфики деятельности департаментов персональные
компьютеры ООО «Восход» имеют следующие дополнительные
программные обеспечения (персональные пакеты ПО для отделов):
Отдел бухгалтерии: 1С Бухгалтерия: Версии 7.7, системе 1С -
Торговля – Склад; Банк-Клиент;
Отдел по работе с клиентами и партнерами: 1С Бухгалтерия:
Версии 7.7;
IT – отдел: Radmin Viewer 3, PonyProg, Remote Administrator v2.2,
Total Commander;
Отдел маркетинга и рекламы: ICQ, Adobe Photoshop CS3, Adobe
Stock Photos CS3;
Отдел продаж/доставки: ICQ.
19
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Функции выполняемые бригадой по изготовлению деталей и узлов СВ
и КВ производственного участка №8 включают в себя процедуры
исполнения заказа, т.е. каждый рабочий бригады:
Подходит к комплектовочной ведомости и отмечает ту деталь, которую
он будет изготавливать. Если есть, сомнения в изготовлении детали он
смотрит чертеж – подмерку, в которой в аксонометрии указаны подробно все
детали изготовляемого заказа. Отмечать следует строго по порядку сверху
вниз. Это делается для того, чтобы нагрузка на изготовление деталей
распределялась равномерно. Так как, одни детали изготавливаются быстро и
легко, другие наоборот дольше и труднее. Все зависит от параметров и
сложности изготовления детали;
Выбирает лист металла с толщиной нужной для изготовления той или
иной детали, которая зависит согласно СНиПам по изготовлению от сечения
детали. Если от 400X400 и выше то толщина металла не должна быть менее
0,7 мм. Иначе толщина металла – 0,5мм;
Берет лист металла и начинает его раскраивать согласно СНиПам по
изготовлению деталей СВ и КВ;
После раскройки деталь вырезают по намеченному контуру;
Проделывают с ней специфическую обработку: технологическое
отверстие, либо прокатывание швов для соединения сторон детали и т.д.;
Каждую готовую деталь подписывают (строго обязательно): номер
детали, наименование объекта (сокращенно) и номер партии;
Каждую подписанную деталь составляет в партии.
Когда приходит автотранспорт за продукцией, изготовленные партии
загружают в него и отправляют на объект монтажа.
20
Все процедуры обработки показаны с помощью контекстной и
декомпозиционной диаграмм пакета AllFusionModeller на рисунке 3 и 4.

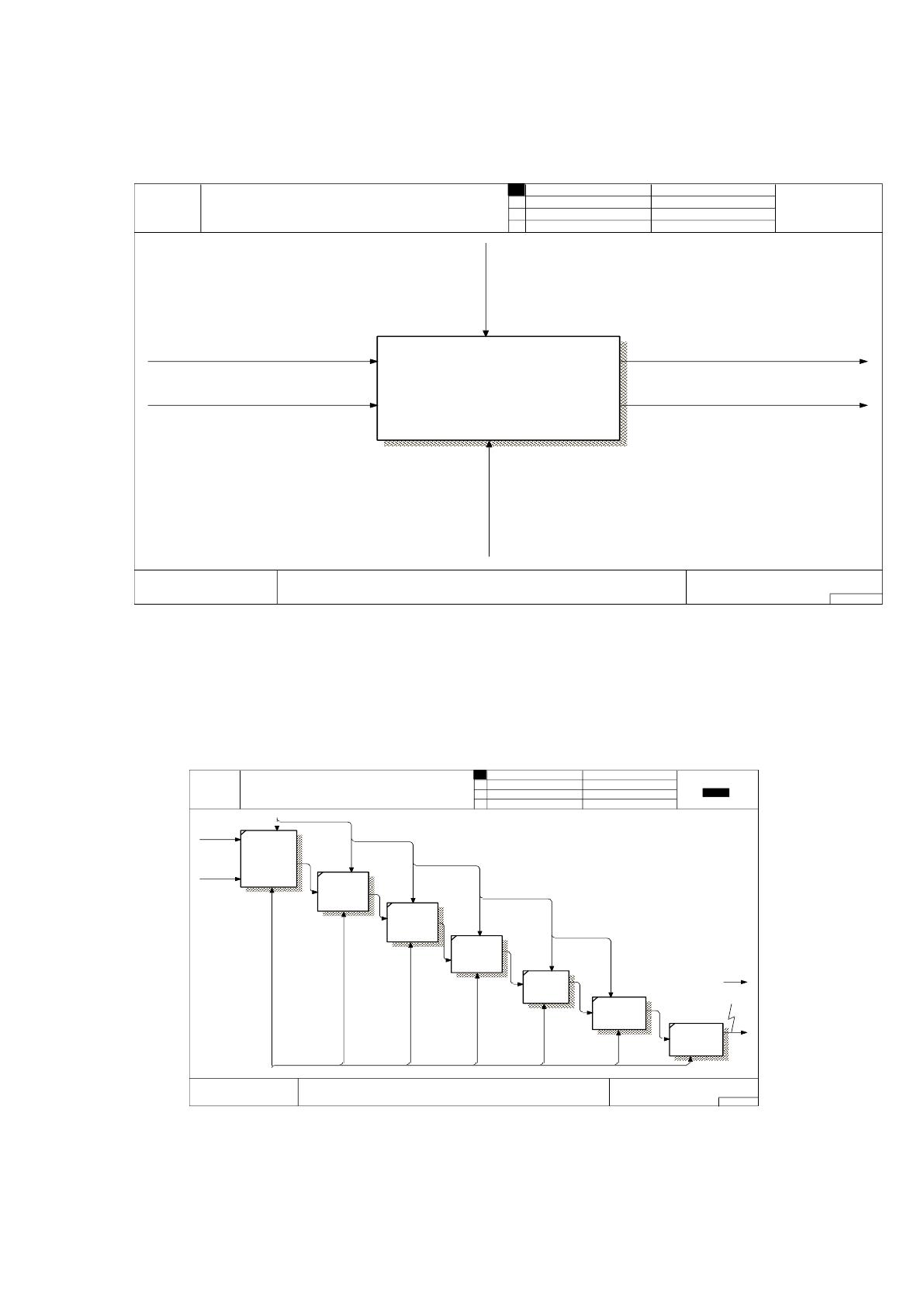

Рис. 3 Контекстная диаграмма производственного процесса цеха
вентзаготовок
Рис. 4 Диаграмма декомпозиции производственного процесса
USED AT : AUT HOR: Черноб ровк ин В.В. DAT E:
REV:PROJECT : Фун кц ионал ьная с трук тура
31.01.201 0
23.02.201 0
NOTES: 1 2 3 4 5 6 7 8 9 10
WORKING
DRAFT
RECOMMENDED
PUBLICAT ION
READER DAT E CONT EXT:
TOP
NODE: T ITLE: NUMBER:
Производственный процесс в цехе вентзаготвок
A-0
ТМЦ
СНиПы по
изготовлению
Готовые детали и узлы
Рабочая сила
Документация на изготовление Отчетная документация
00
Производственный процесс в
цехе вентзаготвок
AS-IS
Purpouse: Цель - отражение производственного процесса в текущем периоде
Viewpoint: Точка зрения - начальника базы подготовки производства
USED AT: AUTHOR: Чернобров кин В.В. DATE:
REV:PROJECT: Фу нкциональная стру кту ра
31.01.2010
31.01.2010
NOTES: 1 2 3 4 5 6 7 8 9 10
WORKING
DRAFT
RECOMMENDED
PUBLICATION
READER DATE CONTEXT:
A-0
NODE: TITLE: NUMBER:
Производственный процесс в цехе вентзаготвок
A0
СНиПы по
изготовлению
Рабочая сила
ТМЦ
Готов ые детали и
узлы
Доку ментация
на
изготовление
Отчетная документация
Отмечено
Выбрано
Раскроено
Вырезано
Обработано
Присв оено
10
Отметка об
изготовлении
детали
20
Выбор металла
с ну жной
толщиной
30
Раскрой
металла
40
Вырезание
раскроенного
металла
50
Обработка
детали
60
Присв оение
номера
детали
70
Составление
деталей
по партиям
21
1.2.2 Определение места проектируемой задачи в комплексе задач
и ее описание
Информационная модель, показанная на рисунке 5, изображена с
помощью программы Bpwin, пакета AllFusionProcessModeller и отражает
собой информационную модель цеха вентзаготовок, которая
непосредственно связана с производственным процессом.

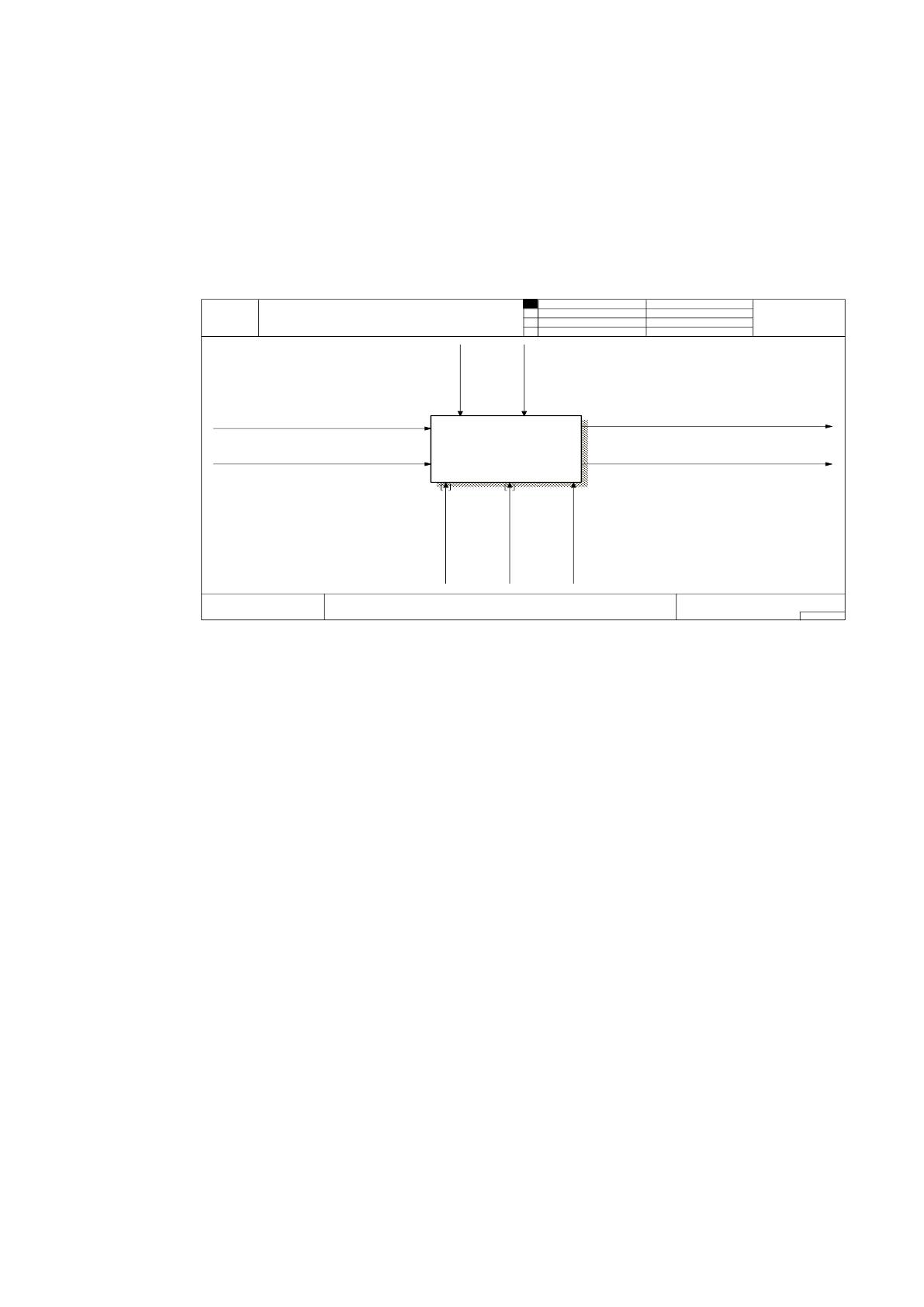

Рис. 5 Информационная модель цеха вентзаготовок
Стрелками указаны информационные потоки:
Заказы на изготовление продукции и ТМЦ – поступают от руководства
СУ;
Продукцию изготавливает бригада слесарей по изготовлению узлов и
систем вентиляции;
Трудовые отношения основываются на статьях и правилах Трудового
кодекса РФ (Трудовой договор);
Изделия изготавливаются согласно строительным правилам и нормам
(СНиПы);
Сметы на изготовление деталей осуществляет бухгалтерия, начисление
заработной платы производит ОТиЗ;
Готовая продукция сортируется в системы (партии) и отправляется на
объекты монтажа;
USE D AT : AUT HOR: Ч ерноб ровк и н В .В. DAT E:
REV :PROJECT : ЦЕХ ВЕ НТ ЗАГОТОВОК
20.02.2010
20.02.2010
NOTES: 1 2 3 4 5 6 7 8 9 10
WORKING
DRAFT
RECOMMENDED
PUBLICAT ION
REA DER DAT E CONT EXT:
TOP
NODE: T ITLE : NUMBER:
ЦЕХ ВЕНТЗАГОТОВОК БАЗЫ ПОДГОТОВКИ
ПРОИЗВОДСТВА
A-0
ТМЦ
Заказы на
изготовление
Трудовой кодек с
РФ
СНиПы на
изготовление
деталей СВ и
КВ
ОТиЗ
Бухгалтерия
Бригада
изготовителей
Доставка на объект
монтажа
Отчетная документация
00
ЦЕХ ВЕНТЗАГОТОВОК
БАЗЫ ПОДГОТОВКИ
ПРОИЗВОДСТВА
Модель AS-IS
Purpose: Цель отражение входной и выходной информации на текущий период
Viewpoint: Точка зрения начальника базы подготовки производства
22
Отчетная документация (наряды) отправляются в отделы ПЭО, ПТО.
На рисунке 6 показана диаграмма A-0, которая отражает основные
направления потоков информации, идентифицирующие производственный
процесс цеха вентзаготовок.

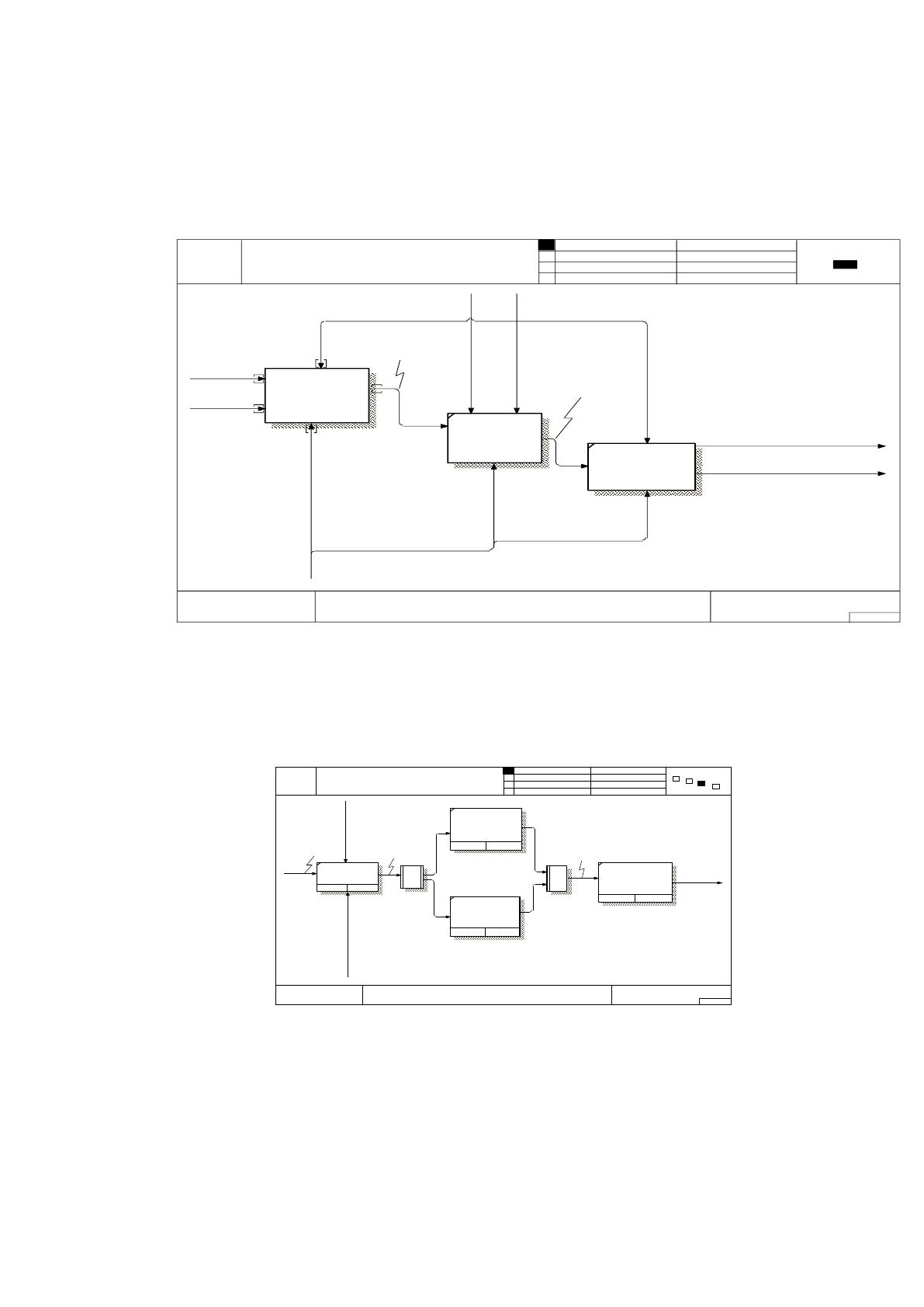

Рис. 6 Производственный процесс
Ниже на рисунке 7 показана схема изготовления каждого принятого
заказа.
Рис. 7 – Изготовление заказа
Диаграмма, показанная на рисунке 8 раскрывает сущность диаграммы
«Обработка заказов».
USED AT: AUTHOR: Чернобров кин В.В. DATE:
REV:PROJECT: ЦЕХ ВЕНТЗАГОТОВОК
20.02.2010
23.02.2010
NOTES: 1 2 3 4 5 6 7 8 9 10
WORKING
DRAFT
RECOMMENDED
PUBLICATION
READER DATE CONTEXT:
A-0
NODE: TITLE: NUMBER:
Производственный процесс
A0
Трудовой кодекс
РФ
СНиПы на
изготовление
деталей СВ и КВ
Бригада
изготовителей
Доставка на объект
монтаж а
ТМЦ
Отчетная
док ументация
Зак аз ы на
изготовление
Из готовление
заказов
Составление
заказов
10
Принятые
и обработанные
заказы
20
Изготовленные
заказы
30
Партии деталей
для отправки на
объекты
AS-IS
USED AT: AUTHOR: Чернобро вк ин В.В. DATE:
REV:PROJECT: ЦЕХ ВЕНТЗАГОТОВОК
23.08.2009
31.01.2010
NOTES: 1 2 3 4 5 6 7 8 9 10
WORKING
DRAFT
RECOMMENDED
PUBLICATION
READER DATE CONTEXT:
A0
NODE: TITLE: NUMBER:
Изготов ление заказов
A3.1
Распределен ие
заказа
Рабочая сила
СНиПы
Из готавливаю т
Составля ют
Отгрузка на
объ екты
5
0
Обработка
заказа
7
0
Узлы и
де тали
СВ и КВ
6
0
трубы СВ и КВ
(прямики)
9
0
Партии
В-1, В-2, В..n.
П-1, П-2, П..n
&
J1
&
J2
AS-IS
Директору
региональног
о центра
Екатеринбург
ООО «Центр
финансовой
