42
- Cервер
- Коммутатор
- Сетевой принтер
- Точка доступа Wi-Fi
- Gigabit Ethernet
- Клиентский компьютер

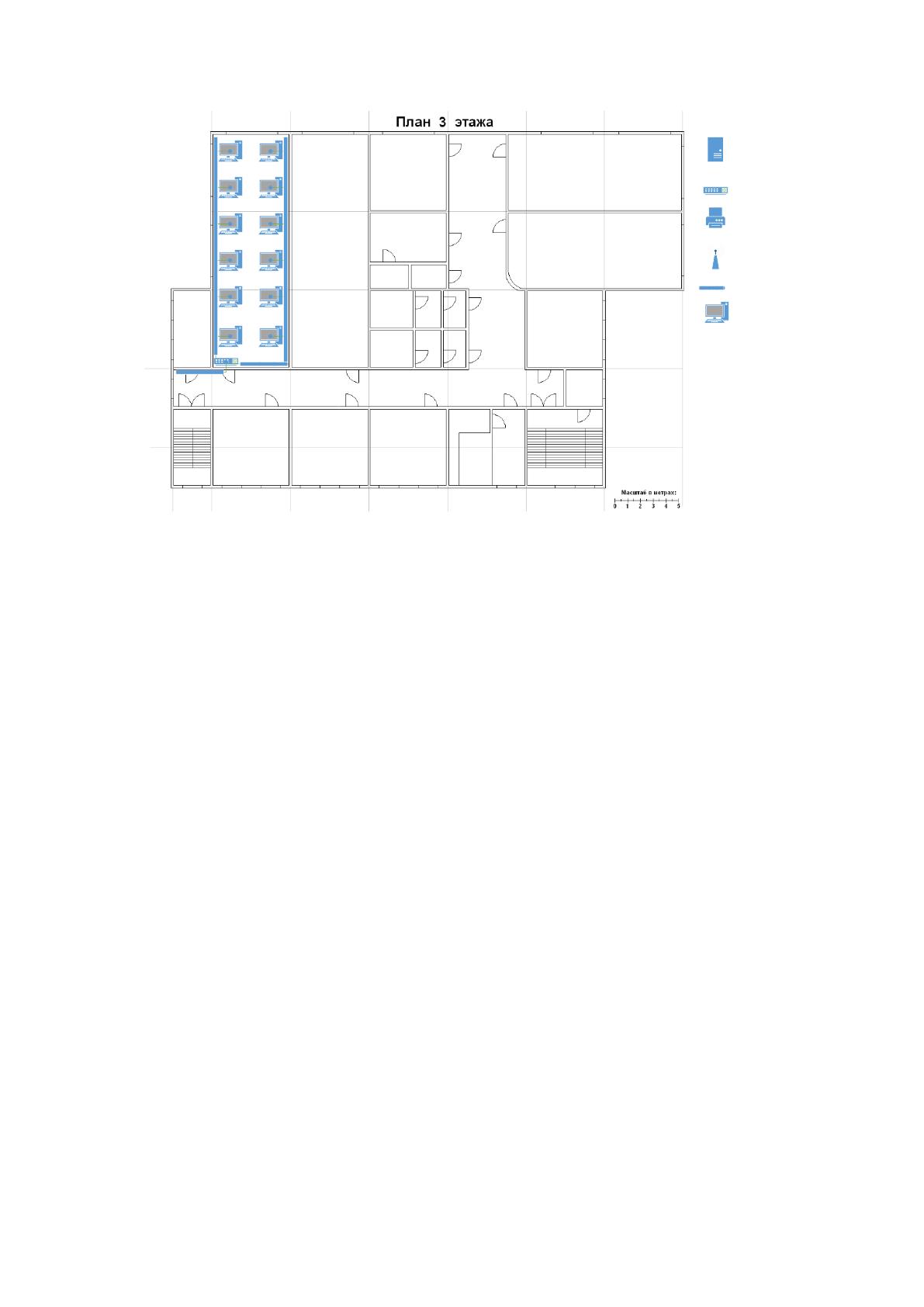

Рисунок 14 - Схема размещения оборудования на третьем этаже здания
На третьем этаже размещены 12 клиентских компьютеров,
соединенных коммутатором. Они соединены с сервером, расположенном на 2
этаже. Компьютеры 2-го и 3-го этажей объединены в единую подсеть.
На рисунке 15 представлена схема размещения компьютеров на
четвертом этаже здания.
43
- Cервер
- Коммутатор
- Сетевой принтер
- Точка доступа Wi-Fi
- Gigabit Ethernet
- Клиентский компьютер

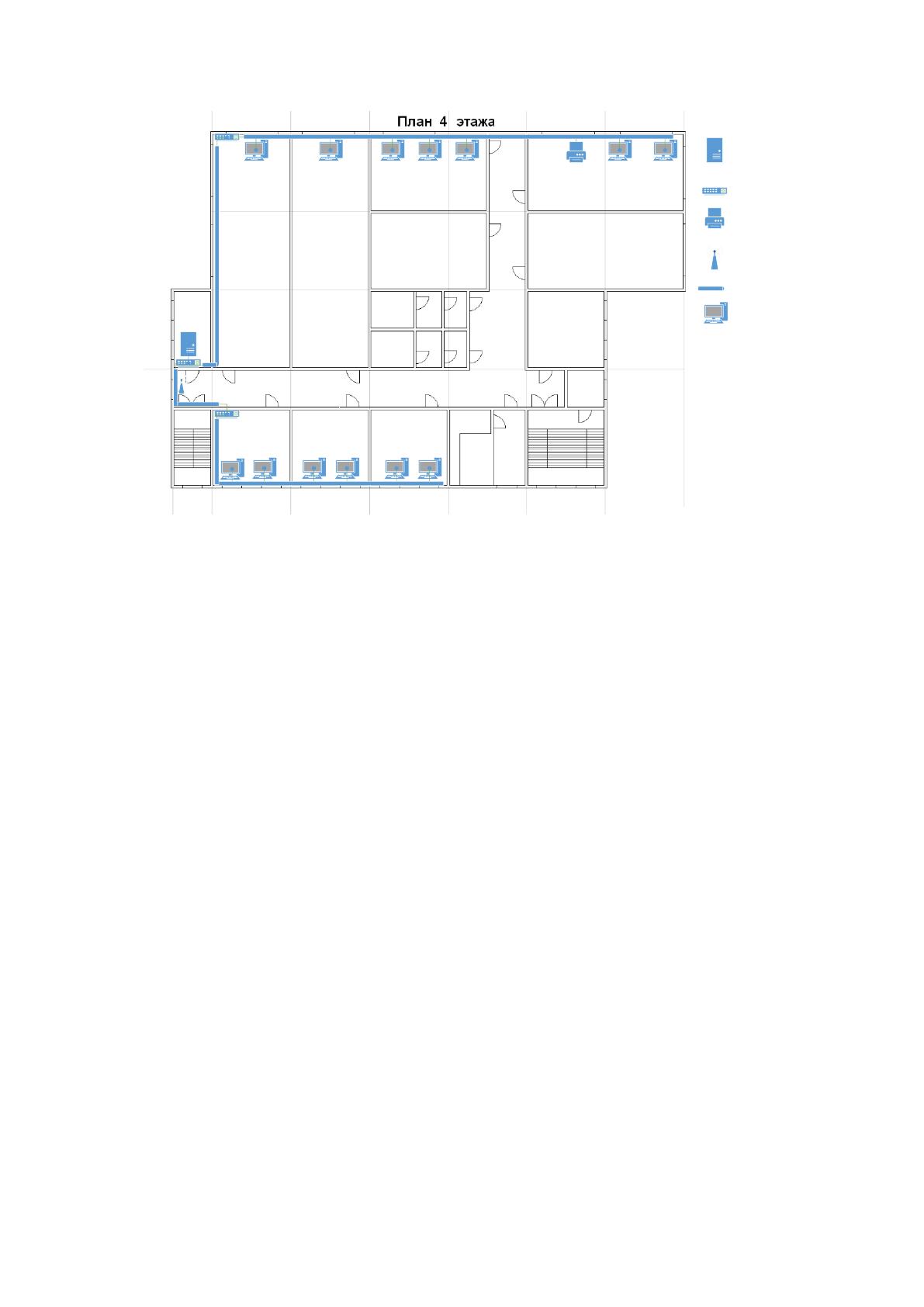

Рисунок 15 - Схема размещения оборудования на четвертом этаже здания
На четвертом этаже здания расположены 13 клиентских компьютеров.
Они соединены в общую сеть с помощью трех коммутаторов, что позволяет
лучше организовать структуру сети и избежать дополнительных расходов
при прокладке кабеля. Также на этаже установлены сетевой принтер и
беспроводная точка доступа.
На рисунке 16 представлена схема размещения компьютеров на пятом
этаже здания.
44
- Cервер
- Коммутатор
- Сетевой принтер
- Точка доступа Wi-Fi
- Gigabit Ethernet
- Клиентский компьютер

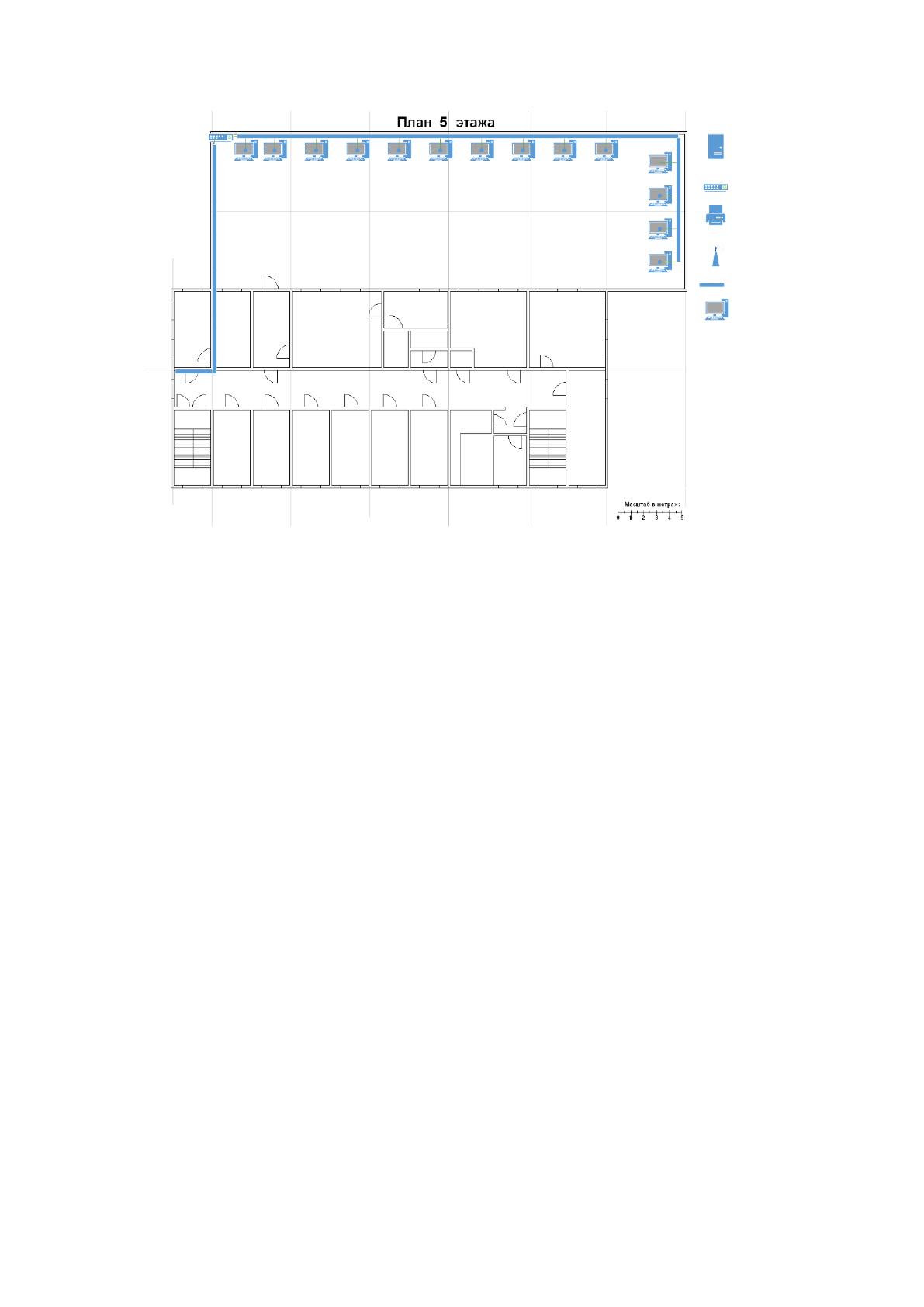

Рисунок 16 - Схема размещения оборудования на пятом этаже здания
На пятом этаже размещены 14 клиентских компьютеров, соединенных
коммутатором. Они соединены с сервером, расположенном на 4 этаже.
Компьютеры 4-го и 5-го этажей объединены в единую подсеть.
На рисунке 17 представлена схема размещения компьютеров на шестом
этаже здания.
45
- Cервер
- Коммутатор
- Сетевой принтер
- Точка доступа Wi-Fi
- Gigabit Ethernet
- Клиентский компьютер

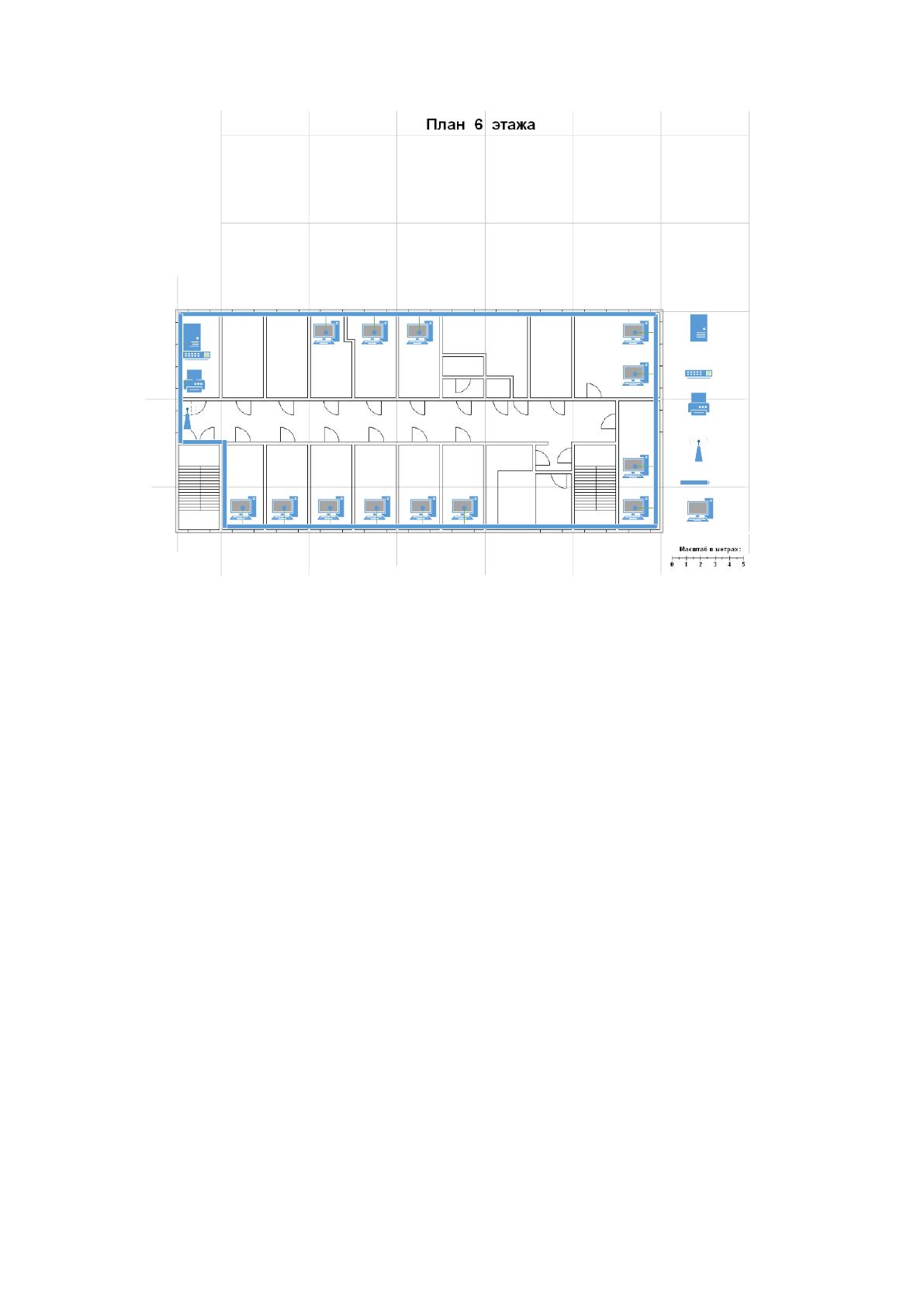

Рисунок 17 - Схема размещения оборудования на шестом этаже здания
На шестом этаже здания расположены 13 клиентских компьютеров.
Они соединены в общую сеть с помощью трех коммутаторов, что позволяет
лучше организовать структуру сети и избежать дополнительных расходов
при прокладке кабеля. Также на этаже установлены сетевой принтер и
беспроводная точка доступа.
На рисунке 18 представлена схема размещения компьютеров на
седьмом этаже здания.
46
- Cервер
- Коммутатор
- Сетевой принтер
- Точка доступа Wi-Fi
- Gigabit Ethernet
- Клиентский компьютер

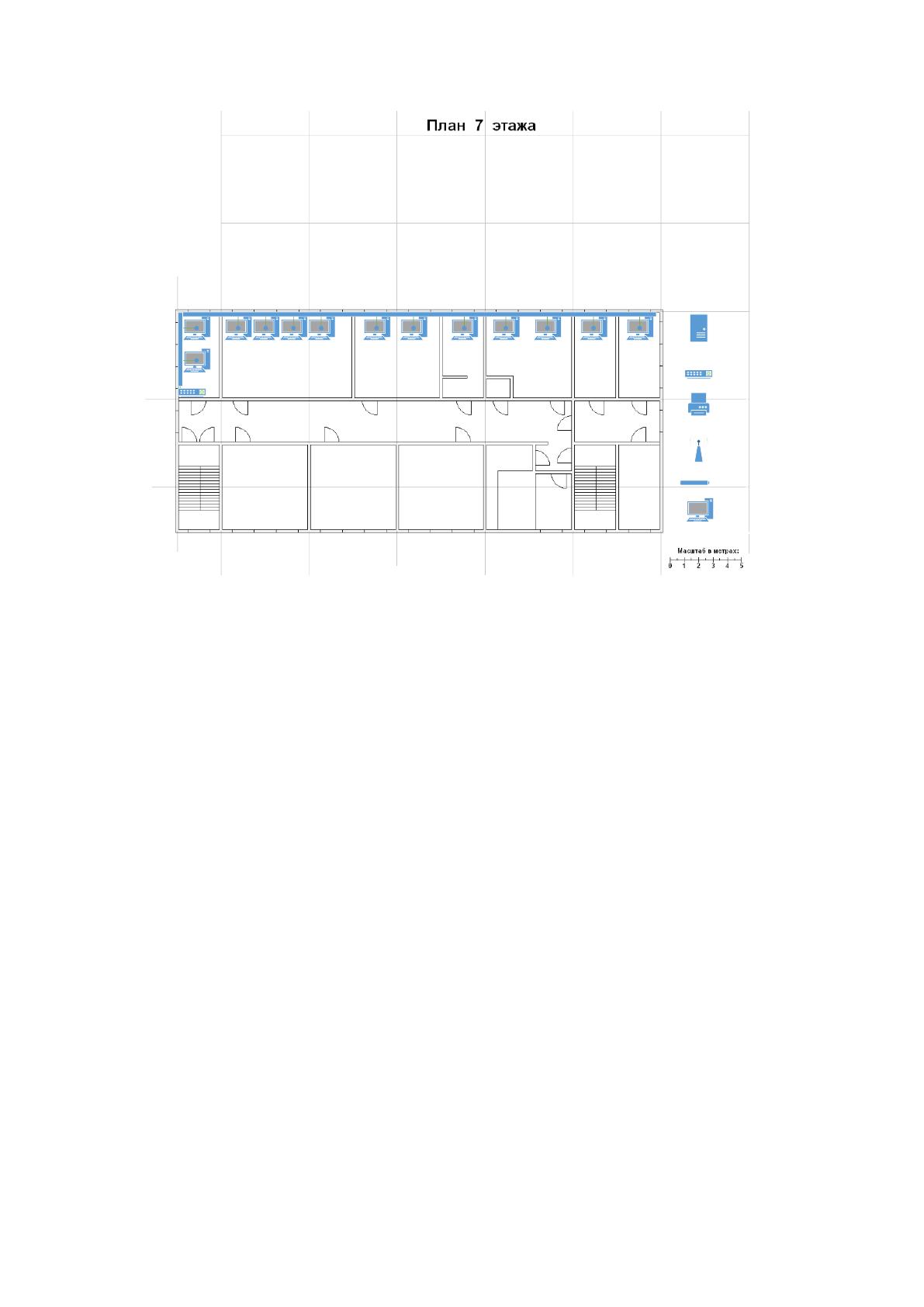

Рисунок 18 – Схема размещения компьютеров на седьмом этаже здания
На седьмом этаже размещены 13 клиентских компьютеров,
соединенных коммутатором. Они соединены с сервером, расположенном на 6
этаже. Компьютеры 6-го и 7-го этажей объединены в единую подсеть.
Беспроводная связь будет строит на основе точки доступа D-link DWL-
2600 AP.
Унифицированная однодиапозонная точка доступа DWL-2600AP с
поддержкой PoE предназначена для использования внутри помещений и
используется для построения сетей бизнес-класса. Удобная в управлении и
поддерживающая высокую скорость передачи данных точка доступа DWL-
2600AP обеспечивает легкую интеграцию в действующую сетевую
инфраструктуру, которая может быть масштабирована в будущем в
соответствии с требованиями пользователя.
Точка доступа будет установлена на каждом этаже.
Для управления точками доступа используется программное
обеспечение Central WiFimanager.
47
Central WifiManager - это бесплатный контроллер программного
обеспечения для централизованного управления беспроводными сетями
малых, средних и крупных предприятий [22]. С его помощью администратор
может удаленно управлять сотнями точек доступа независимо от того, где
они находятся на данный момент. Для более эффективного
администрирования контроллер поддерживает удаленную настройку
параметров беспроводной сети, мониторинг производительности сети в
режиме реального времени, безопасную аутентификацию на гостевом
портале, автоматическую настройку частотного плана и мощности
передатчика, возможность группировки обновлений прошивки и
конфигурации доступа точки.
В качестве коммутаторов используются устройства ZyXEL GS1100 c 16
портами (рисунок 19).

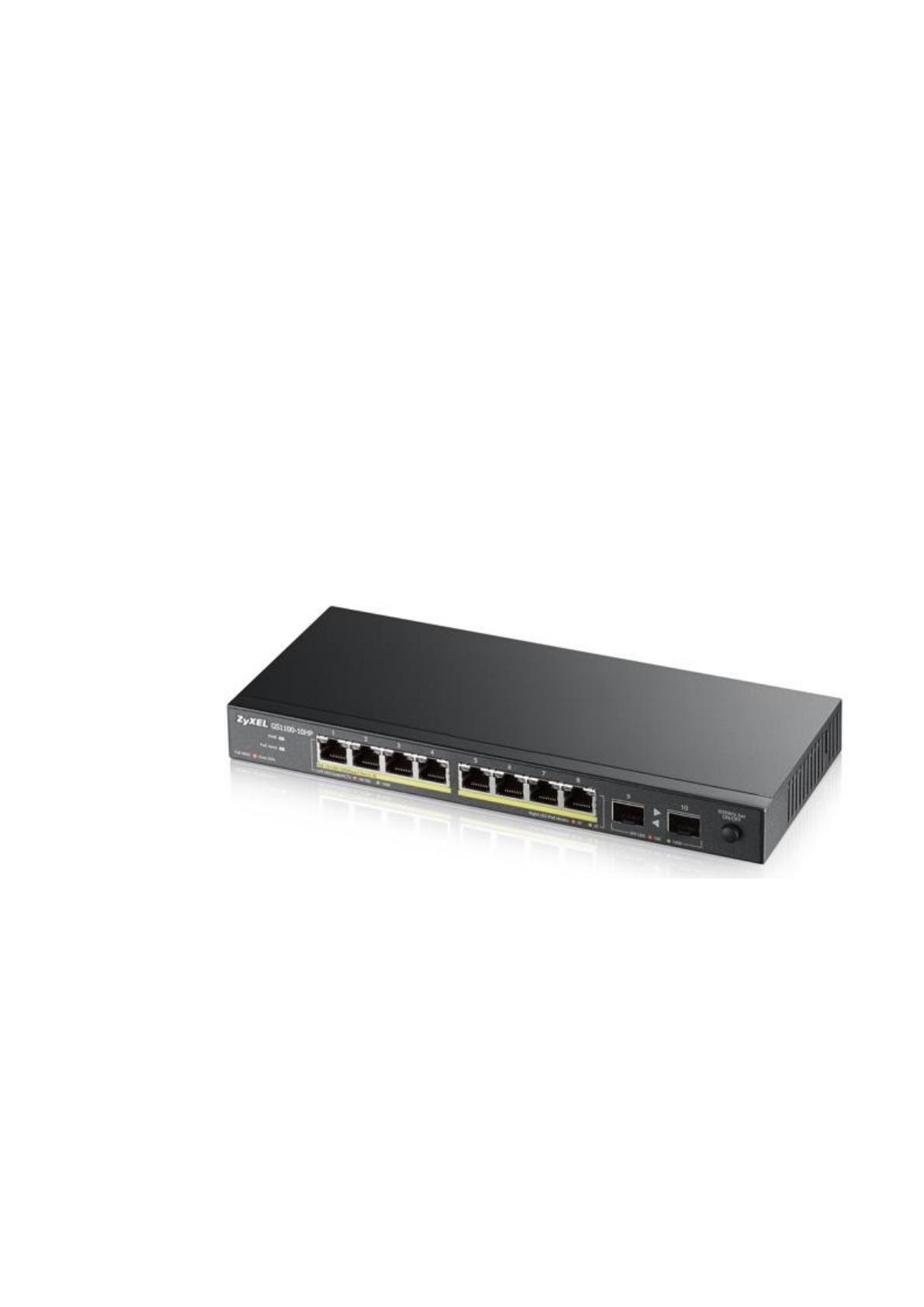

Рисунок 19 – Коммутатор ZyXEL GS1100
В качестве сетевого принтера предполагается используется устройство
HP LaserJet Enterprise (рисунок 20).
48

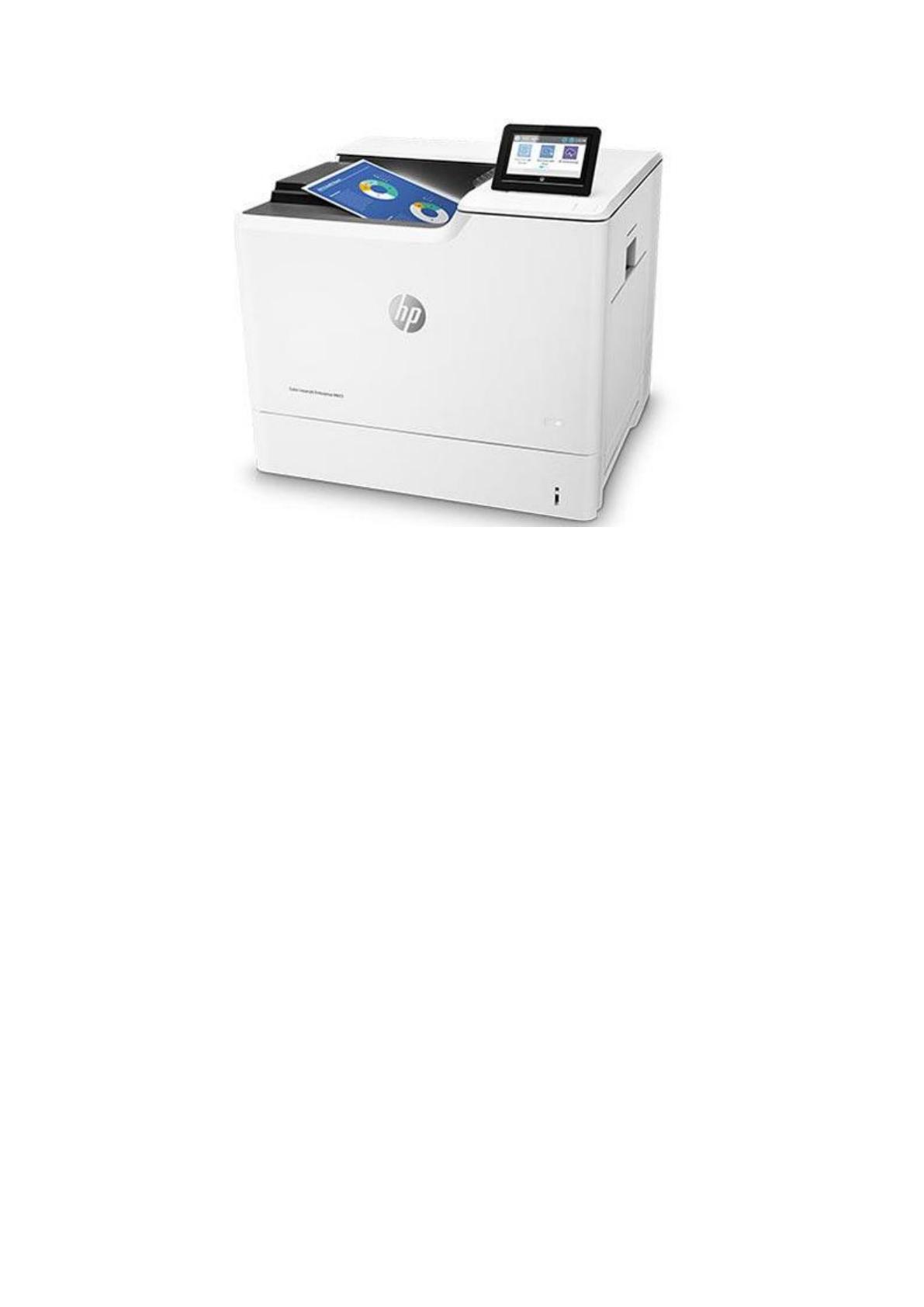

Рисунок 20 – Сетевой принтер HP LaserJet Enterprise
Клиентские компьютеры собраны на базе процессора Intel Corei7. Это
позволяет обеспечить необходимое быстродействие и возможность запуска
всех необходимых программ. В качестве программ используется
операционная система Windows 10, набор офисных программ Microsoft
Office.
В качестве серверов используется готовое решение Dell PowerEdge
T30. Он подходит для задач управления локальной сетью в плане
производительности и обладает доступной ценой. Сервер включает в себя
следующие комплектующие:
Процессор Intel Xeon E3-1255 v5;
Память DDR4 (8Гб с возможностью дальнейшего наращивания);
Жесткий диск (1 ТБ с возможностью дальнейшего наращивания и
организации RAID массивов);
49
В качестве операционной системы сервера планируется использовать
Ubuntu 16.04, которая предоставляет все необходимые службы для
управления сетью и является бесплатным продуктом.
Система видеонаблюдения построена на основе сетевого
видеорегистратора D-Link DNR-326 и сетевых камер D-Link DCS-4602 EV
Сетевой видеорегистратор (NVR) - хорошая альтернатива
дорогостоящим устаревшим аналоговым системам видеонаблюдения. DNP-
Professional Network Recorder (NVR) совместно с IP-камерами D-Link или
сторонними IP-камерами с широким спектром функций и высоким
разрешением обеспечивает полное решение для видеонаблюдения в режиме
реального времени, хранения данных и управления видео наблюдения.
Видеомагнитофон D-Link DNR-326, являющийся недорогим устройством
среди аналогичного оборудования, идеально подходит для надежного
высококачественного видеонаблюдения.
Внешняя купольная антивандальная сеть 2 MP Full HD DCS-4602EV с
поддержкой WDR, PoE и ночной съемки - идеальное решение для создания
профессиональной системы видеонаблюдения высокой четкости и
обеспечения безопасности малых, средних и крупных предприятий. Камера
оснащена высокочувствительным двух мегапиксельным CMOS-датчиком с
прогрессивной технологией сканирования и поддерживает технологию WDR,
которая позволяет получить изображение превосходного качества в любых
условиях. Благодаря прочному дизайну «все-в-одном» камера идеально
подходит для решения задач системы видеонаблюдения и не требует
дополнительных аксессуаров.
Разработаем техническое задание на автоматизированную банковскую
информационную систему «Заявка».
1. ОБЩИЕ
производить
СВЕДЕНИЯ
1.1. Полное
ноябрь
наименование системы
потока
и ее условное обозначение
50
Полное
case
наименование – Информационная
строя
система «Заявка». Краткое
server
наименование – ИС «Заявка».
1.2. Обоснование
файлов
разработки
Разработка ИС «Заявка» ведется
case
на основании задания
этом
на разработку
выпускной
практически
квалификационной работы.
1.3. Плановые
модели
сроки начала
основное
и окончания работы
Начало
провести
работ по созданию
верхнего
ИС «Заявка» – 2018 год
1.4. Назначение
эффектно
разработки и цели
защищенная
создания системы
ИС «Заявка» предназначена
возможным
для повышения
является
эффективности работы
видам
банковского работника.
1.5. Характеристики
следующие
объекта проектирования
Объектом
платформ
проектирования является
обеспечения
документация по учету
диаграммах
заявок и
договоров,
server
находящаяся в ведении
моделирования
банковского работника. Она
сист
должна
предоставлять
erwin
пользователю возможность
минимуму
создавать учетные
microsoft
формы, вносить
case
в них записи, производить
язык
их редактирование, поиск
предъявляемые
записи, а также
формы
вывод
на печать
счет
итоговых форм
разработку
отчетности.
2. ТРЕБОВАНИЯ
важное
К СИСТЕМЕ
2.1. Требования
быть
к системе в целом
Совместимость
возможностей
ИС «Заявка» с офисными
одну
приложениями
операционных
носителем
систем Windows 7/8/10.
Требования
должна
по функциональности.
информационная
Разрабатываемая ИС «Заявка»
должна
служба
обеспечивать автоматизацию
удобной
деятельности специалиста
верхнего
, а так
нечетким
же
создавать первичные
делают
документы. Для этого
bpwin
создаваемая система
должна
должна
обеспечивать ввод
моделей
данных, создавать
об
отчеты, создаваемые документы,
которые отвечают
которых
отраслевым стандартам,
можно
принятым в организации.
Персонал,
режимы
использующий ИС «Заявка»,
также
должен обладать
интеграция
навыками и
знаниями,
обеспеченю
достаточными для
провести
обеспечения работы
систем
с информацией,
заложенной
помощью
в системе.
2.2. Требования
учет
к надежности
51
В случае отказа оборудования (отказ от электроснабжения, отказ
работника от оборудования), ИС «Заявка» должна быть перезапущена.
Необходимо предоставить другим пользователям следующие
компоненты виртуальной надежности проектируемой системы:
уровень надежности конструкции комплекса технического оборудования -
предоставляется производителем;
уровень надежности программного сервера предоставляется
разработчиком;
уровень организации измерительных работ на системном интерфейсе -
обеспечивается с помощью согласованных решений разработчиков;
режимы также технических параметров работы КТС - также
предоставлены клиентом;
степень использования различных типов увеличения избыточности
обеспечивает требования в проектных решениях быстрее и обеспечивается
клиентом.
Отсутствующие требования безопасности должны обеспечивать
соответствие требованиям для определения условий эксплуатации,
обслуживания и ремонта серверного оборудования системной точки (защита
изменена от воздействия модели электрического тока, электромагнитных
полей, уровня акустического шума и т.д.).
Условия операционных заказов, обеспечивающих взаимодействие,
использование сторонних технических средств системы, необходимы с
указанием технических показателей, определяемых в соответствии с
действующими нормами и правилами. Контрольное оборудование
необходимо для подключения к силовым сетям в соответствии с
характеристиками потребления электричества. Необходимо выполнить
периодическое копирование базы данных.
Безопасность этой информации обеспечивается соответствующей
магнитной безопасностью носителей информации (гибкие диски, поддержка
