2.3.3. Структурная схема пакета (дерево вызова программный модулей)
С помощью браузера покупатель заходит на сайт интернет-магазина. Система
управления выполняет загрузку главного модуля. Главный модуль, в свою очередь,
инициализирует загрузку страниц сайта, авторизации и поиска.
В зависимости от выбранной страницы сайта выполняется загрузка
соответствующих программных модулей, отвечающих за функционал, привязанный
к данным страницам.

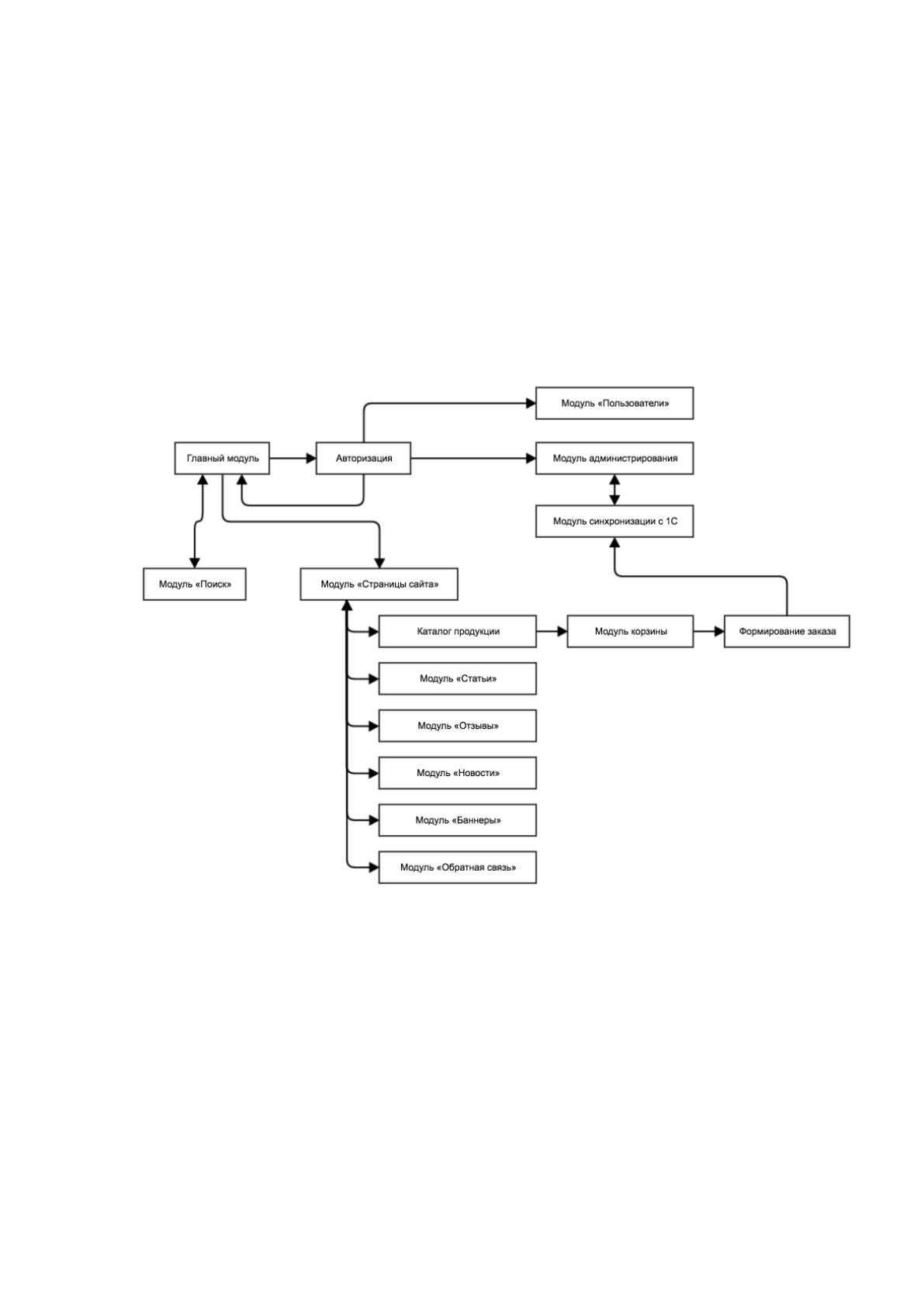

Рисунок 27 — дерево вызова программных модулей
При регистрации покупателя задействуется модуль авторизации. Покупателю
предоставляется форма, в которой указываются персональные данные клиента. По
окончании регистрации модуль генерирует нового пользователя в системе.
При переходе оформлению заказа инициализируется модуль формирования
заказа, предлагающий варианты оплаты и доставки и формирующий суммарную
89
таблицу содержимого заказа. После оформления заказа инициализируется
синхронизация с 1С и заказ поступает как в базу сайта так и в 1С Предприятие 8.
Если для товаров доступна оплата онлайн, то в модуле формирование заказа
подключаются интерфейсы различных платежных систем для проведения
виртуального платежа. Дерево вызова модулей представлено на рисунке 27.
2.3.4. Описание программных модулей
Рассмотрим функции программных модулей более подробно. Структура
программного комплекса представлена на рис N в виде схемы взаимодействия
модулей комплекса. Названия всех основных модулей и их описание представлены
в таблице 17.
Таблица 17 — описание основных программных модулей
Наименование модуля
Функции модуля
Главный модуль сайта
Содержит глобальные процедуры и
функции, необходимые для старта
системы, обработки пользовательских
запросов, отображения интерфейса,
совместной работы остальных модулей
системы.
Модуль «Каталог продукции»
Содержит набор функций, методов и
интерфейсных форм для управления
каталогом товаров. Поддерживает
категоризацию.
Модуль «Страницы сайта»
Содержит предопределенные функции
для управлениями статическими
страницами сайта.
Модуль «Новости»
Содержит набор функций для
публикации новостей.
90
Модуль «Статьи»
Содержит набор функций для
публикации статей.
Модуль «Поиск»
Содержит процедуры и функции для
выполнения поисковых запросов по
базе данных.
Модуль «Баннеры»
Содержит набор процедур, функций,
интерфейсных форм для размещения и
управления баннерами.
Модуль «Обратная связь»
Модуль позволяет конструировать и
публиковать формы обратной связи.
Модуль «Отзывы»
Модуль содержит функции и
процедуры для приема и публикации
отзывов посетителей.
Модуль «Синхронизация с 1С»
Содержит предопределенные
процедуры для обеспечения
двусторонней связи с удаленным
сервером 1С.
Модуль «Формирование заказа»
Содержит процедуры формирования и
оплаты заказа.
Модуль «Пользователи»
Содержит функционал управления
пользователями и ролями
пользователей.
Модуль администрирования
Модуль представляет функционал и
интерфейсные формы для управления
сайтом и каталогом.
91
2.4 Контрольный пример реализации проекта и его описание
В поисковой системе Yandex находим требуемый сайт интернет-магазина. И
попадаем на главную страницу (см. рисунок 28).

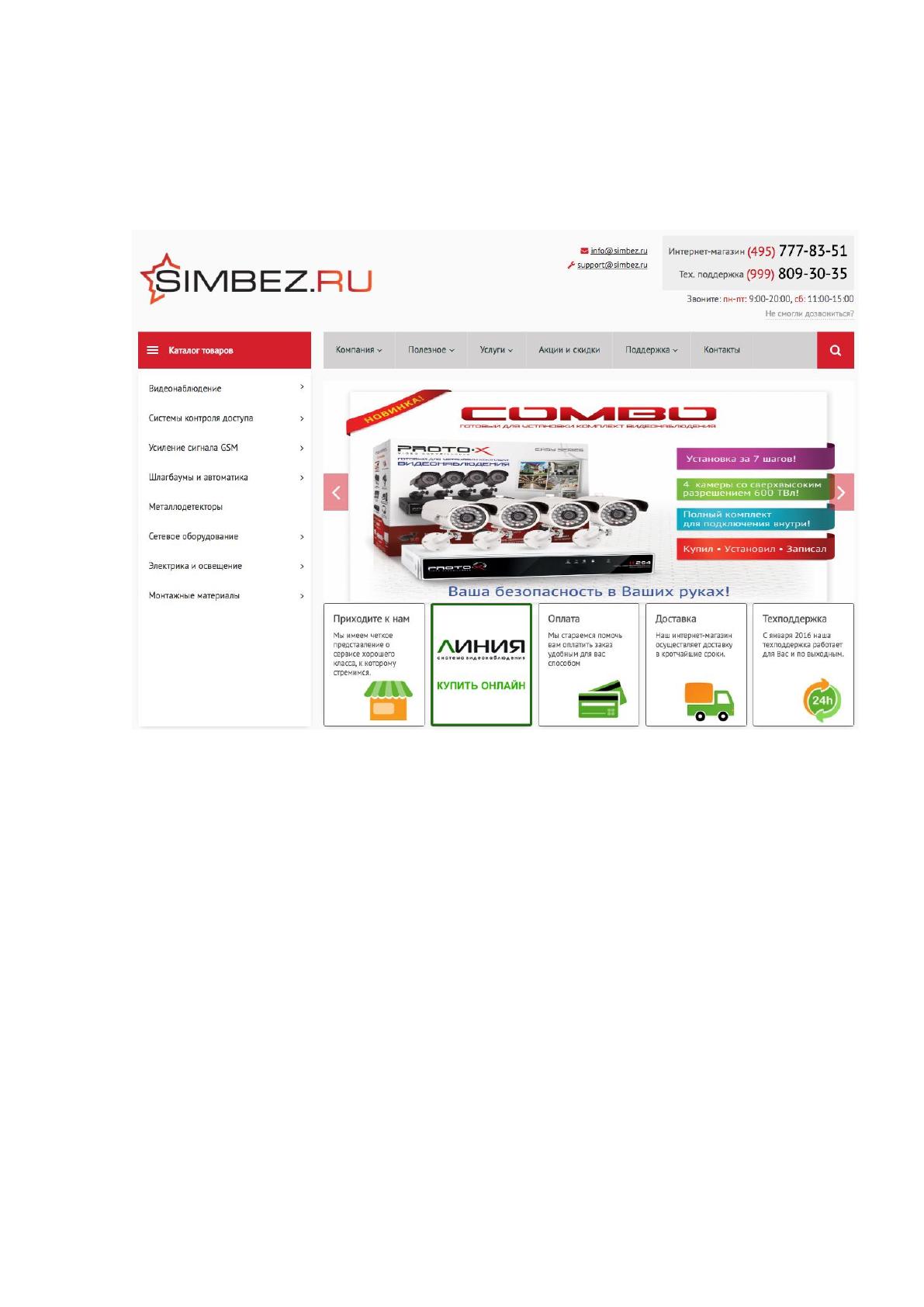

Рисунок 28 — Фрагмент главной страницы сайта
В центральной части экрана нам доступны:
Меню каталога
Главное меню
Слайдер с акциями магазина
Контактная информация и баннеры с важными ссылками
92
Ниже нам доступна витрина акционных товаров в виде карусели (рисунок 29).

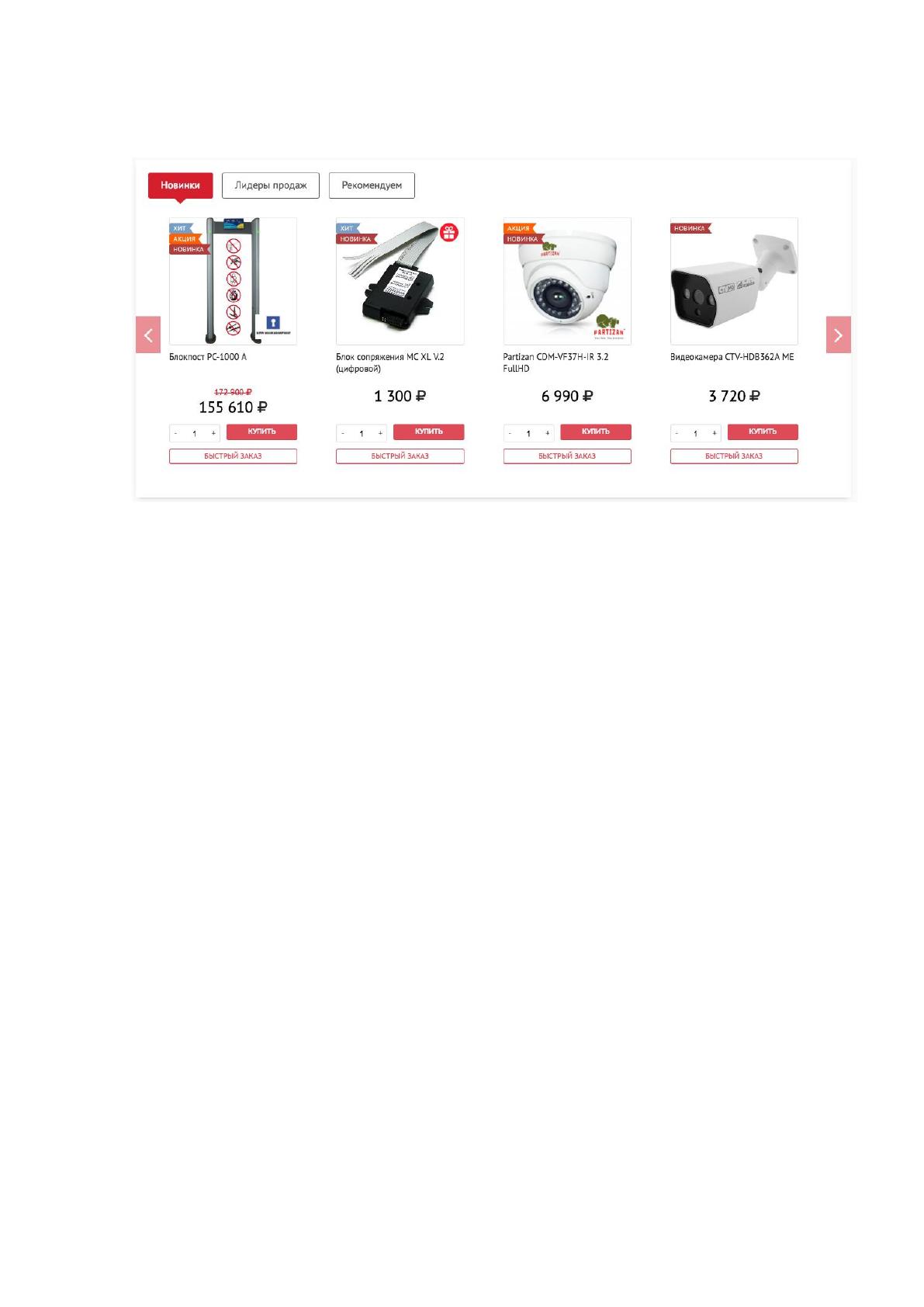

Рисунок 29 — карусель товаров
Продолжая работу с системой, переходим в каталог товаров, представленный
на рисунке 30. В каталоге мы можем не только выбрать представленные товары, но
и отсортировать их с помощью функционального поиска по параметрам.
93

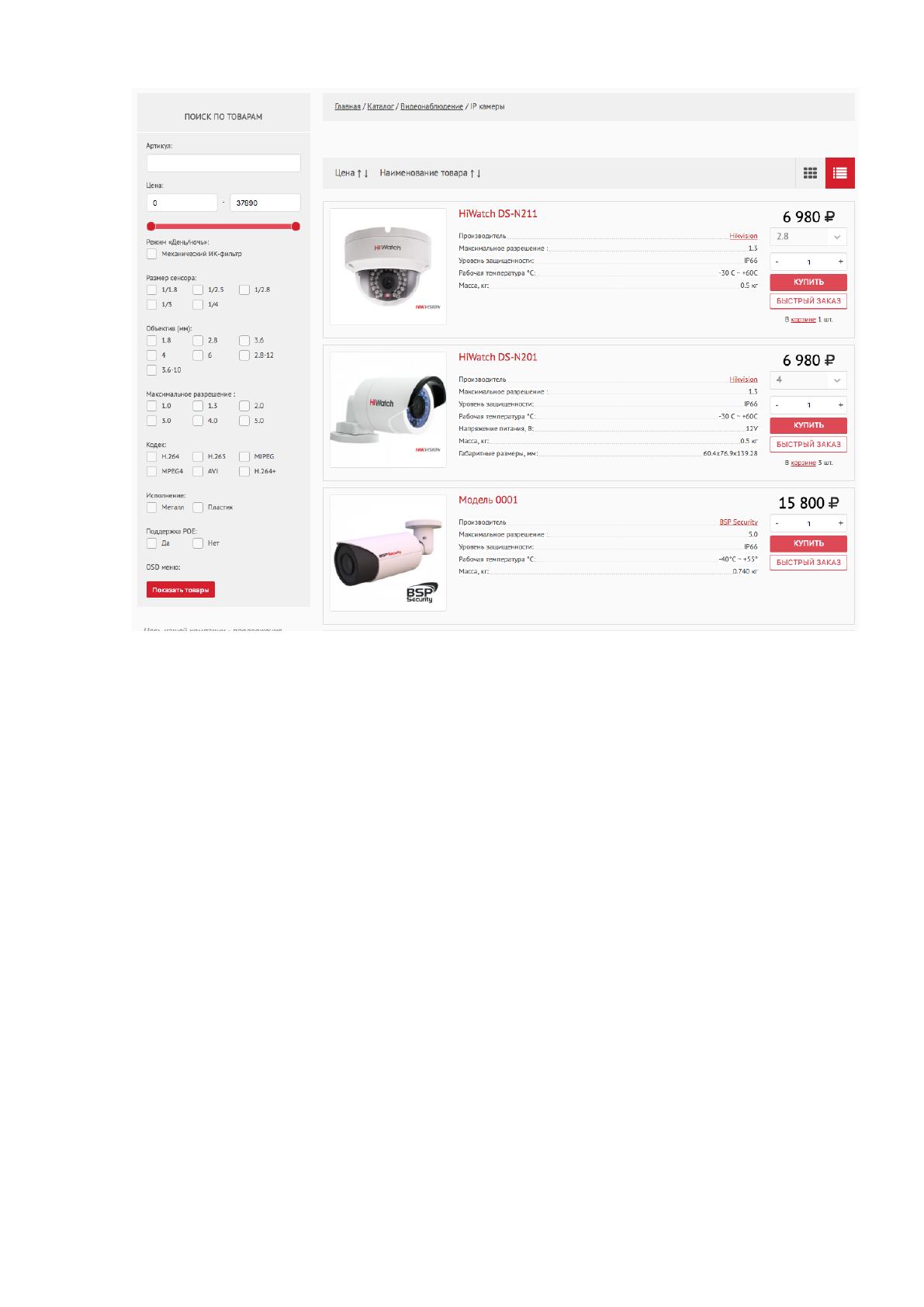

Рисунок 30 — Каталог товаров
Кликаем «Добавить в корзину» на одном из товаров, после чего система
предлагает перейти в корзину или продолжить ознакомление с каталогом. Выбираем
переход в корзину.
В корзине, показанной на рисунке 31, нам представлена сводная информация
о выбранных товарах и предложены варианты доставки и оплаты.
94

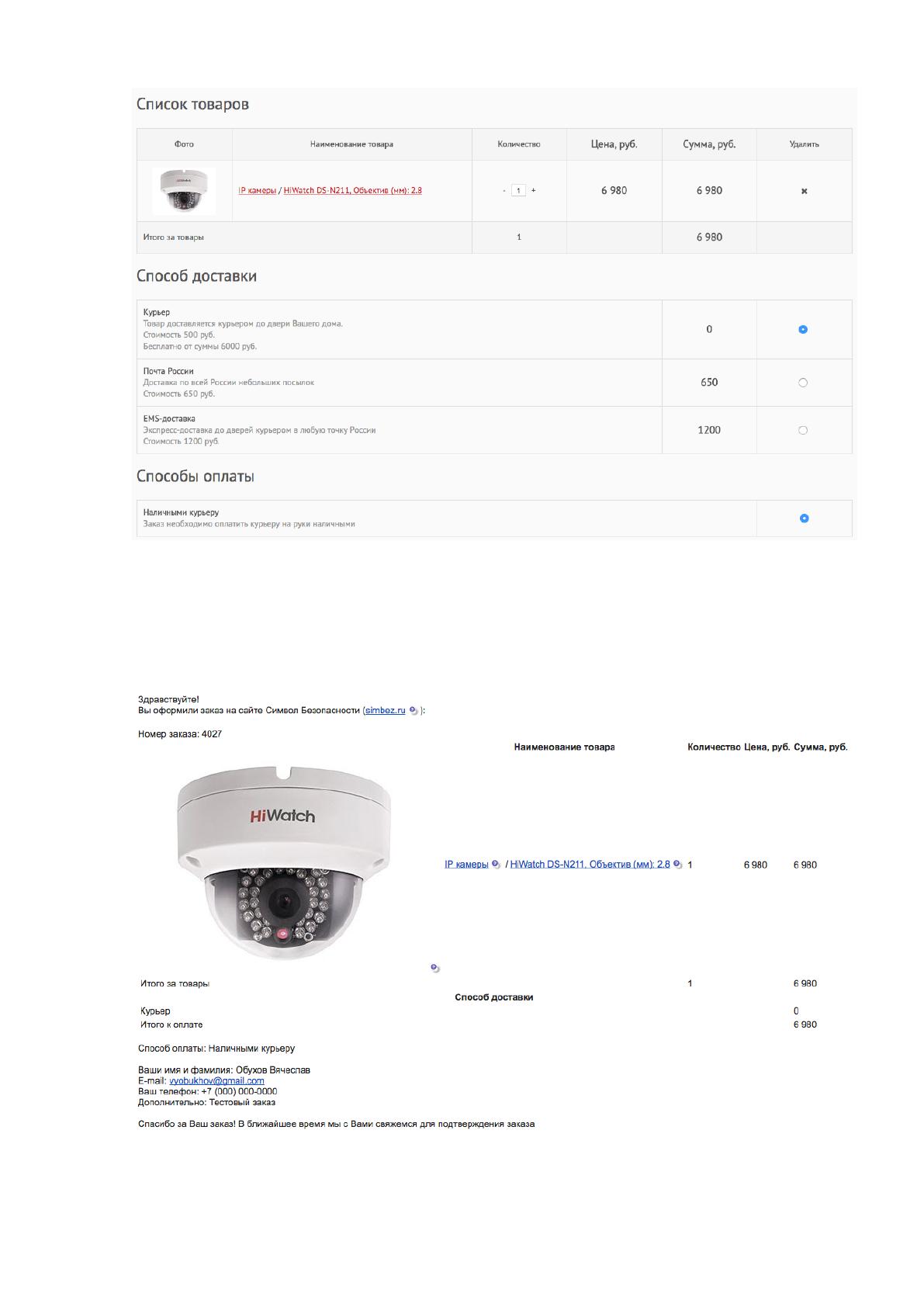

Рисунок 31 — Корзина
После заполнения информации и нажатия кнопки «Оформить заказ» мы
получаем информационное письмо (рисунок 32) с данными о заказе.
Рисунок 32 — письмо о заказе
95
Тем временем в административном интерфейсе поступает новый заказ
(рисунок 33) и параллельно происходит синхронизация с системой 1С Предприятие
8.

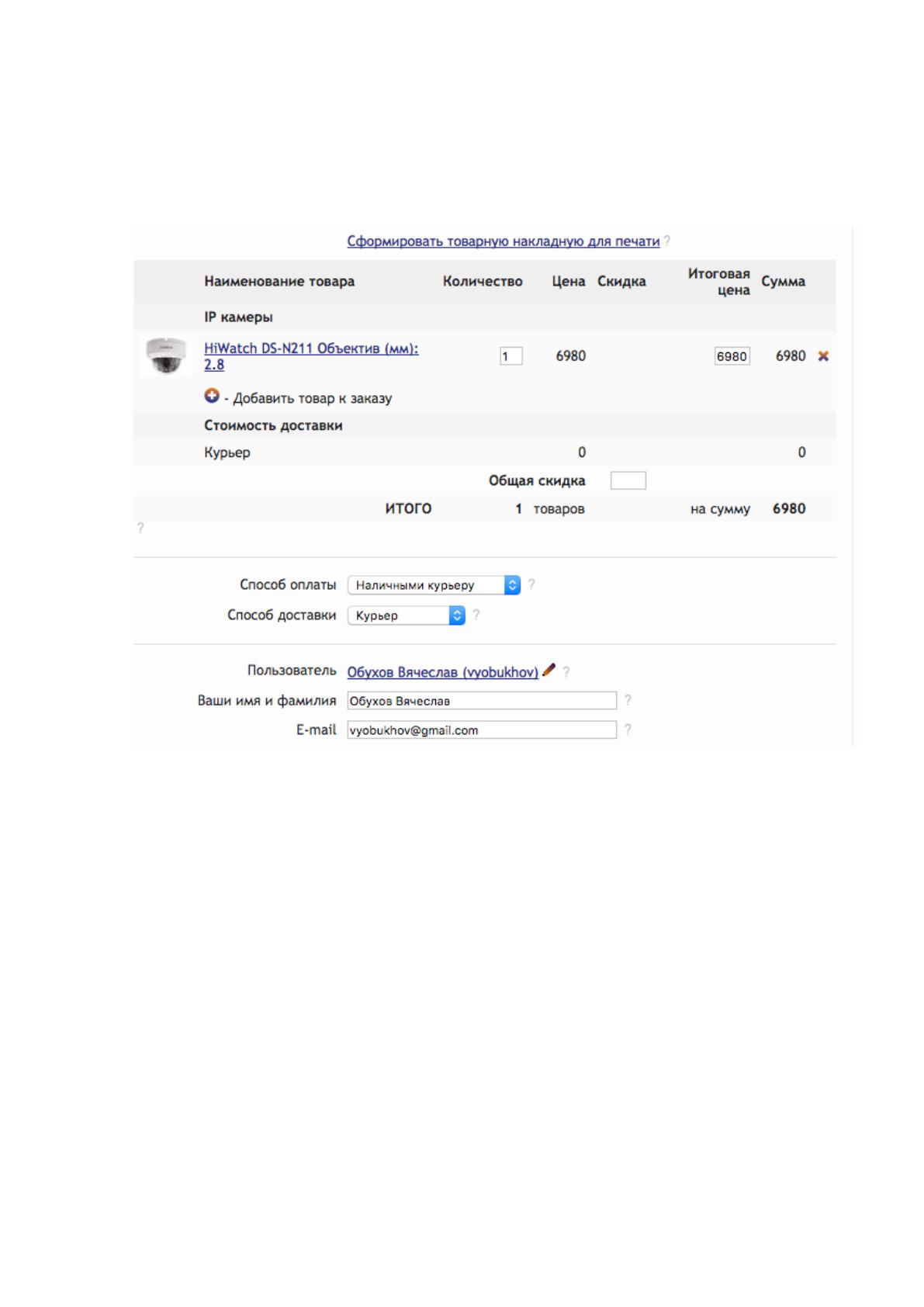

Рисунок 33 — новый заказ
96
III ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОЕКТА
3.1 Выбор и обоснование методики расчета экономической эффективности
Оценка экономической эффективности ИС — это процесс, включающий в
себя определение и измерения полезности внедрения системы в экономическом
плане. При этом экономическая полезность рассматривается в виде денежного
эквивалента изменений доходов к расходам в результате инвестирования средств в
информационную систему.
Под методами оценки эффективности ИС понимается набор средств для
проведения её полной оценки. Набор таких средств может состоять как из
формальных, так и не формальных процедур. Формальные процедуры
подразумевают рациональный механизм оценки, базирующийся на цифровых
данных. В то время как неформальные процедуры могут базироваться на
субъективных процедурах.
Внедрение любой современной ИС является достаточно дорогостоящим.
Следовательно рыночная среда вынуждает проводить подробный анализ
экономических последствий и эффективности изменений в бизнес-процессах
компании.
Специалист в области разработки и внедрения ИС должен обладать навыками
проведения экспертизы проекта перед его внедрением. Процесс измерения затрат и
достигаемого эффекта должен проводиться на всем протяжении разработки и
внедрения ИС.
Существуют следующие этапы оценки эффективности ИС с точки зрения
экономической составляющей:
Традиционная оценка (соотношение затрат к результатам);
Расчет совокупной стоимости владения ИС;
Оценка внедрения ИС как инвестиции;
Разработка сбалансированной системы показателей для составления оценки
экономического эффекта.
97
Оценка эффективности проекта независимо от его технических, финансовых и
отраслевых особенностей осуществляется на базе единых принципов. К там
принципам относятся:
Рассмотрение проекта на протяжение его жизненного цикла;
Моделирование финансовых потоков;
Положительность и максимум эффекта;
Фактор времени;
Сравнение ситуации с проектом и без него;
Учет существенных последствий внедрения;
Учет влияния инфляции;
Учет влияния рисков и неопределенностей.
В качестве основных показателей для расчета коммерческой эффективности
рекомендуется использовать:
Чистый доход;
Чистый дисконтированный доход;
Внутреннюю норму доходности;
Индекс доходности, затрат и инвестиций
Сроки окупаемости.
Таким образом можно сделать вывод, что каждый проект требует
индивидуального подхода с опорой на определенные методики.
В рассматриваемом проекте, так как система внедряется на конкретном предприятии
и не предназначена для тиражирования, необходимо производить расчет
экономической эффективности исходя из роста прибыли и снижения издержек.
3.2 Расчет показателей экономической эффективности проекта
Одним из самых актуальных и важнейших вопросов, который мучает
будущего владельца веб-сайта, является вопрос стоимости работ по разработке
интернет-магазина. Как правило, создание достойного веб-ресурса типа «Интернет-
магазин» довольно сложный и трудоемкий процесс.
