СОДЕРЖАНИЕ
ВВЕДЕНИЕ .............................................................................................................. 3
ГЛАВА 1. ТЕОРЕТИЧЕСКИЕ АСПЕКТЫ УПРАВЛЕНИЯ
ЭНЕРГОЭФФЕКТИВНОСТЬЮ НА ПРЕДПРИЯТИИ ....................................... 5
1.1. Проблема потребления электроэнергии на предприятии ........................ 5
1.2. Государственное регулирование в области энергоэффективности и
энергосбережения .............................................................................................. 21
1.3. Зарубежный и отечественный опыт внедрения энергосберегающих
технологий на предприятии ............................................................................. 22
ГЛАВА 2. ОРГАНИЗАЦИЯ СИСТЕМЫ УПРАВЛЕНИЯ
ЭНЕРГОЭФФЕКТИВНОСТЬЮ И ЭНЕРГОСБЕРЕЖЕНИЕМ В АО ПО
«СТРЕЛА» .............................................................................................................. 26
2.1. Характеристика предприятия АО ПО «Стрела» ..................................... 26
2.2. Анализ динамики финансово-экономической показателей
деятельности АО ПО «Стрела» ....................................................................... 34
2.3. Анализ и оценка энергосбережения в АО ПО «Стрела» ....................... 44
ГЛАВА 3. МЕРОПРИЯТИЯ ПО ВНЕДРЕНИЮ ЭНЕРГОСБЕРЕГАЮЩИХ
ТЕХНОЛОГИЙ НА ПРЕДПРИЯТИИ АО ПО «СТРЕЛА» .............................. 49
3.1. Разработка мероприятий по внедрению энергосберегающих
технологий на предприятии АО ПО «Стрела» .............................................. 49
3.2. Оценка эффективности мероприятий ...................................................... 63
ЗАКЛЮЧЕНИЕ ..................................................................................................... 66
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ ................................................. 69
3
ВВЕДЕНИЕ
Актуальность работы заключается в том, что на сегодняшний день
стоимость электроэнергии и тепловой энергии для промышленных
предприятий постоянно растет. Поэтому для снижения расходов по данным
статьям необходимо разработать мероприятия по внедрению
энергосберегающих технологий на предприятии АО ПО «Стрела».
Объектом исследования является энергохозяйство предприятия АО ПО
«Стрела».
Предметом исследования являются мероприятия по внедрению
энергосберегающих технологий на предприятии АО ПО «Стрела».
Цель работы - разработать мероприятия по внедрению
энергосберегающих технологий на предприятии АО ПО «Стрела».
На основании поставленной цели необходимо выделить следующие
задачи:
- рассмотреть проблемы потребления электроэнергии на предприятии;
- изучить государственное регулирование в области
энергоэффективности и энергосбережения;
- ознакомиться с зарубежным и отечественным опытом внедрения
энергосберегающих технологий на предприятии;
- привести характеристику предприятия АО ПО «Стрела»;
- провести анализ динамики финансово-экономической показателей
деятельности АО ПО «Стрела»;
- провести анализ и оценку энергосбережения в АО ПО «Стрела»;
- разработать мероприятия по внедрению энергосберегающих
технологий на предприятии АО ПО «Стрела»;
- оценить эффективность разработанных мероприятий.
Практическая значимость работы заключается в возможности
внедрения разработанных мероприятий для снижения потерь в
электрических сетях АО ПО «Стрела».
4
Теоретическая значимость работы заключается в ознакомлении с
проведением анализа энергопотребления промышленных предприятий,
изучении методик оптимизации энергопотребления промышленных
предприятий, ознакомлении с федеральными законами, нормативной
документацией, регламентирующих разработку мероприятий оптимизации
энергопотребления промышленных предприятий.
5
ГЛАВА 1. ТЕОРЕТИЧЕСКИЕ АСПЕКТЫ УПРАВЛЕНИЯ
ЭНЕРГОЭФФЕКТИВНОСТЬЮ НА ПРЕДПРИЯТИИ
1.1. Проблема потребления электроэнергии на предприятии
Определение мест с избыточным потреблением энергоресурсов
осуществляется в результате проведения энергетического обследования.
Энергетические обследования выполняются согласно с Федеральным
Законом «Об энергосбережении …» № 261-ФЗ [1] в целях оценки
эффективности применения организациями ТЭР, определения возможностей
ее улучшения и капиталовложений на реализацию энергетически
эффективных решений.
Существуют следующие виды энергетических обследований [37]:
- предпроектное, предпусковое, предэксплуатационное;
- первичное;
- периодическое (повторное);
- локальное;
- экспресс-обследование.
Так как энергетические обследования до настоящего момента на
предприятии не проводились, однако предприятие уже действующее , то в
настоящей работе будет проведено первичное обследование системы
электроснабжения.
Первым местом с избыточным потреблением энергоресурсов является
система электроосвещения цехов предприятия и освещение территории.
Существенный удельный вес потребления электроэнергии на цели
электроосвещения в нашей стране при низком его качестве обуславливается
тем, что на промпредприятиях эксплуатируются морально и физически
устаревшие светильники. В 70 % светильников применяются неэффективные
ЛН, в наружном освещении применяются лампы ДРЛ с низкой световой
отдачей и, соответственно, повышенной мощности. В светильниках
6
внутреннего и наружного электроосвещения применяются источники света с
малым световым КПД повышенными потерями мощности в ПРА. В
осветительных установках не применяются системы автоматического
управления электроосвещением. Решение проблемы энергосбережения в
электроосвещении заключается в переходе на применении
энергоэкономичного осветительного оборудования и технологий.
На искусственное электроосвещение в России расходуется
приблизительно 14 % вырабатываемой электрической энергии, что в 2018
году составило не меньше . Бережное с максимальным
экономическим эффектом расходование такого существенного количества
электроэнергии является большой и важной задачей. [38].
Электроосвещение производственных цехов предприятия выполнено
от шкафов рабочего освещения (ЩО) и аварийного освещения (ЩАО).
В настоящее время электроосвещение административно-бытового
комплекса выполнено светильниками с люминесцентными лампами.
Световые потоки в каждом помещении цехов предприятия определяется
согласно СП 52.13330.2011 [12]. Так в коридоре и в кабинетах установлены
светильники с люминесцентными лампами ARS/R 418 4х18, мощность
которого составляет 72 Вт (рисунок 1.1).

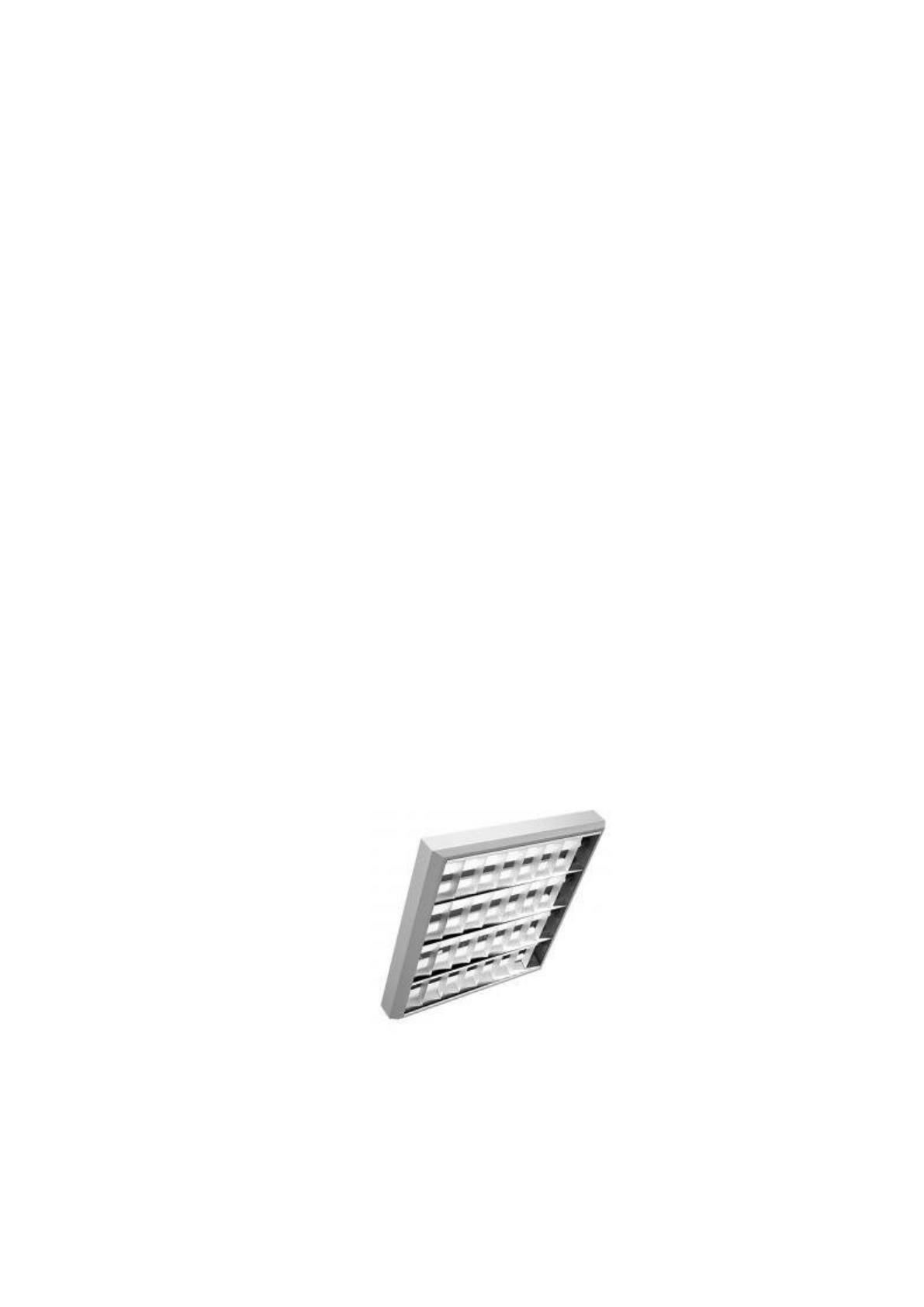

Рисунок 1.1. Светильник с люминесцентными лампами ARS/R
418 4х18
7
Освещение туалетных комнат и уборной выполнено светильниками
DLG 218 с компактными люминесцентными лампами, мощность светильника
составляет 36 Вт (рисунок 1.2).

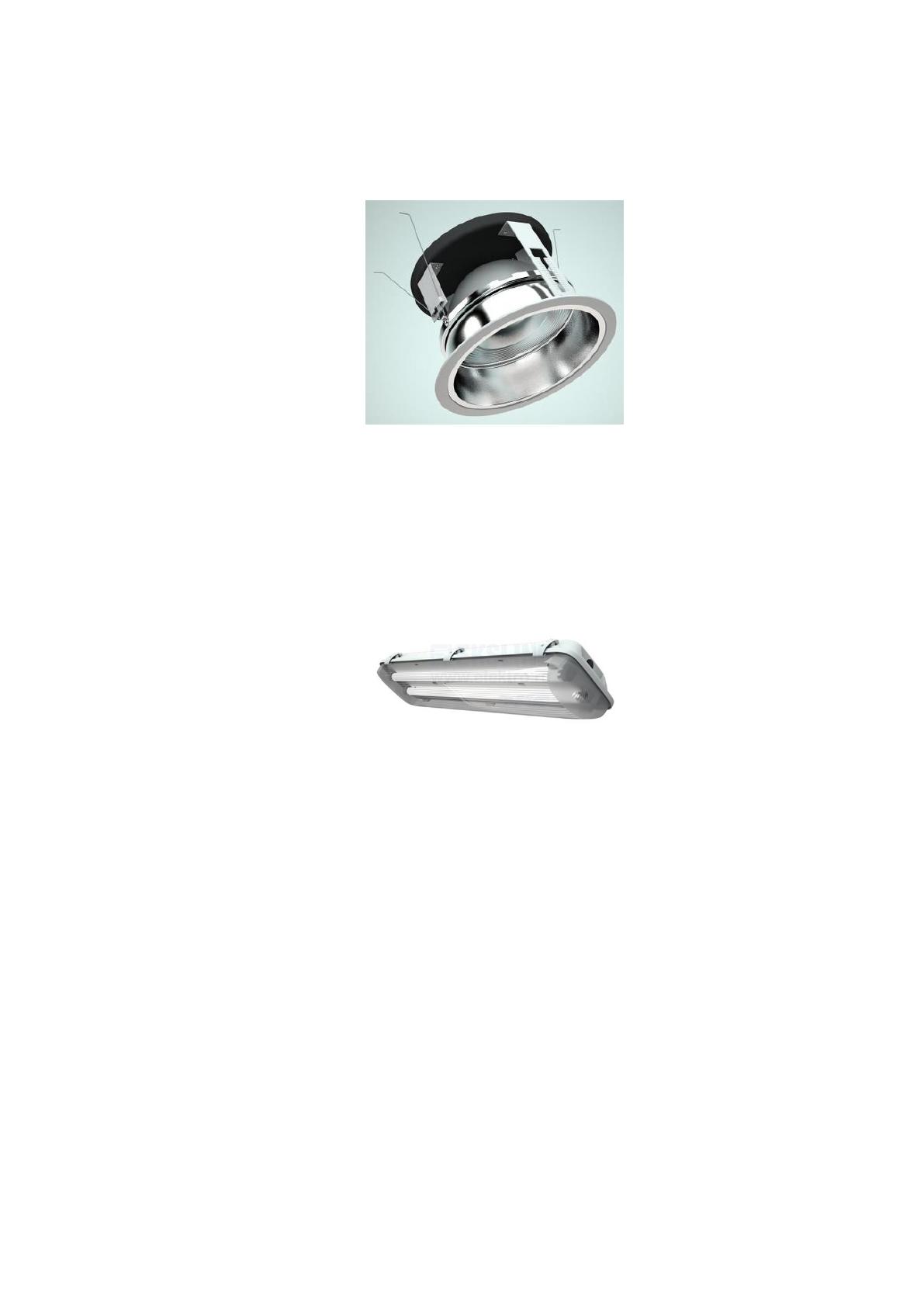

Рисунок 1.2. Светильник с компактными люминесцентными
лампами DLG 218
Освещение лестничных площадок выполнено светильниками с
люминесцентными лампами ARCTIC 236, мощность каждого из которых
составляет 72 Вт (рисунок 1.3).
Рисунок 1.3. Светильник с люминесцентными лампами ARCTIC
236
Также следует рассмотреть светильники, которые устанавливаются в
производственных цехах предприятия. В ряде помещений также установлены
светильники ARS/R 418 4х18, DLG 218 и ARCTIC 236, а в производственных
помещениях освещение выполнено светильниками РСП-01 с дуговыми
ртутными лампами ДРЛ 250, ДРЛ 400 и ДРЛ 1000 мощностями
соответственно 250 Вт, 400 Вт и 1000 Вт (рисунок 1.4).
8

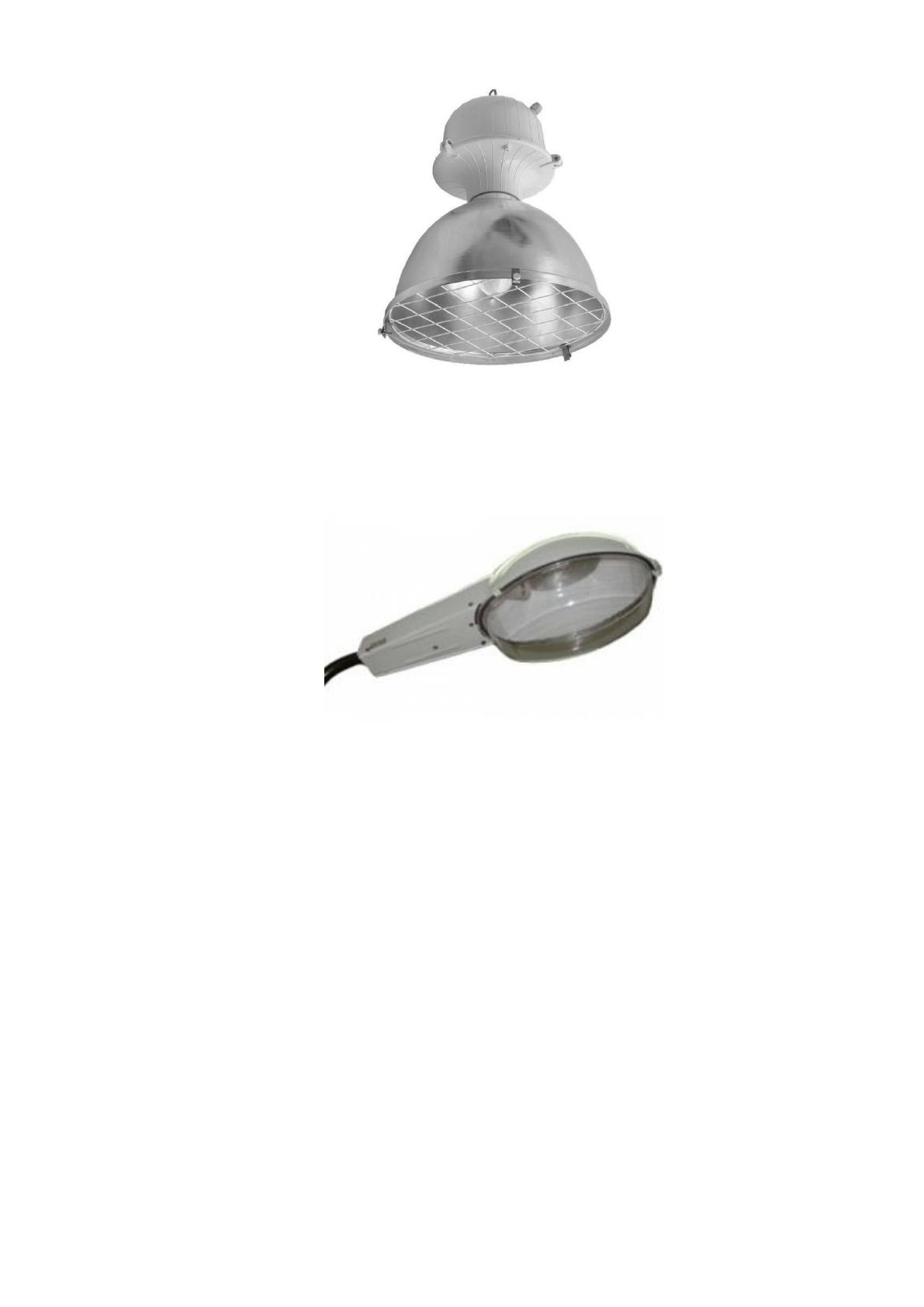

Рисунок 1.4. Светильник РСП-01 с лампой ДРЛ
Для освещения территории предприятия применяются светильники
РКУ с лампами ДРЛ 400, мощностью 400 Вт (рисунок 1.5).
Рисунок 1.5. Светильник РКУ-06 с лампой ДРЛ 400
Согласно Федеральному закону 23 ноября 2009 г. N 261-ФЗ [1], а
также с учетом ПП РФ от 16 февраля 2008 г. N 87 [2] при реконструкции
существующих зданий и сооружений необходимо применять современные
энергосберегающие технологии. При грамотном подходе к внедрению
энергетически эффективных технологий можно сократить затраты на
электрическую энергию промпредприятия примерно до 40 % от настоящего
уровня потребления электроэнергии. Так как согласно данным,
предоставленным бухгалтерией АО ПО «Стрела» затраты на электричество
составляют 28 % от суммарных расходов предприятия, то разработка и
9
внедрение мероприятий по рациональному использованию электроэнергии
очень актуально для рассматриваемого предприятия.
Мероприятия по рациональному использованию электроэнергии на АО
ПО «Стрела» можно условно разделить на мероприятия, внедряемые в
систему электроосвещения, а также мероприятия, внедряемые в силовые сети
предприятия. Данные мероприятия будут рассмотрены немного позже.
Также существуют мероприятия, которые относятся ко всей системе
электроснабжения в целом. К таким мероприятиям относится внедрение на
предприятии системы автоматического контроля и учета электроэнергии
АСКУЭ.
Установка систем учета электрической энергии выполняется на
основании ПП РФ от 4 мая 2012 г. № 442 [5].
На основании данного ПП для учета потребляемой электрической
энергии с максимальной мощностью 670 кВт и более требуется
устанавливать приборы учета, которые дают возможность измерять
почасовые объемы потребления электрэнергии, класс точности которых 0,5S
и лучше. Данные приборы необходимо включать в систему учета
электрической энергии, а также обеспечивать хранение информации о
почасовых объемах электропотребления за последние 120 дней и больше [6].
АСКУЭ представляет из себя совокупность аппаратных и программных
средств, которые обеспечивают дистанционный сбор, хранение и обработку
информации об энергопотоках в электрических сетях.
АСКУЭ выполняет следующие функции [25]:
автоматический сбор информации коммерческого учёта потребления
(отпуска) электрической энергии по каждой точке (группе) учёта на заданных
коммерческих интервалах;
сохранение параметров учёта в базах данных;
обеспечение многотарифного учёта потребления (отпуска)
электрической энергии;
10
обеспечение контроля за соблюдением лимитов потребления
электроэнергии;
контроль параметров электрической энергии на требуемом интервале
опроса (технически);
вывод расчетных параметров на терминал и/или на устройство;
ведение единого системного времени с возможностью его
корректировки;
ведение баланса электрической энергии по расчетной группе
(например, СШ) на этапе наладки системы и в ходе ее эксплуатации.
Преимущества установки системы учета электроэнергии (АСКУЭ)
[25]:
отсутствие необходимости в ручном снятии показаний множества
приборов учета электрической энергии;
упрощение ведения многотарифного учёта электроэнергии;
упрощение прогнозирования затрат на электроэнергию;
контроль качества электроэнергии;
запись в журнале событий УСПД, событий по отключению-
включению фидеров, перекосам по токам и напряжению;
возможность автоматической передачи информации об объемах
потреблённой электроэнергии в энергосбытовую компанию;
доступная стоимость услуг.
Благодаря данной системе можно будет досконально исследовать
потребление электроэнергии на всех уровнях системы электроснабжения
предприятия, и предложить более полные и конкретные мероприятия по
рациональному использованию электроэнергии на АО ПО «Стрела». Так как
в настоящее время данная система на предприятии не установлена, то в
рамках данной работы будут разработаны общие мероприятия по
рациональному использованию электроэнергии. Дать конкретные
рекомендации по возможности смены тарифов на электроэнергию не
представляется возможным. Также к АСКУЭ необходимо подключать не
11
только отделения, цеха и т. п., но и отдельные мощные потребители для
определения потребления электроэнергии ими, чтобы определить
целесообразность изменения режима работы, как отдельных отделений, так и
отдельных электроустановок и оценить выгоду от данных мероприятий.
Помимо технических мероприятий, направленных на реконструкцию
системы электроснабжения, для снижения электропотребления применяются
организационные мероприятия:
назначение ответственного за состояние электрохозяйства
промпредприятия (главный энергетик), а также наделение его обязанностями
выполнять контроль электропотребления на промпредприятии. В настоящее
время главный энергетик является ответственным за состояние
электрохозяйства, работоспособность всей СЭС промпредприятия, однако он
не занимается вопросами экономии электроэнергии. Появление такого
должностного лица, либо при наделении главного энергетика данными
обязанностями, потребление электроэнергии будет жестко контролироваться.
Организационные мероприятия, выполняемые на этапе
проектирования.
1. применение силовых трансформаторов с устройствами ПБВ,
которые позволяют регулировать напряжение на величину ± 2х2,5%.
Благодаря данному регулированию сокращаются потери электроэнергии и
как следствие оплата за данные потери;
2. равномерное распределение однофазной нагрузки по фазам. На
стадии проекта вся однофазная нагрузка была равномерно распределена по
фазам. При эксплуатации системы электроснабжения, при подключении
нового оборудования и выводе из работы старого, данный параметр всегда
контролировался.
При подготовке к написанию ВКР измерены нагрузки на всех
трансформаторных подстанциях предприятия в момент максимального
потребления мощности. Все нагрузки были примерно одинаковы,
неравномерность нагрузок не превышает 5 %, что говорит о том, что
