2.3. Анализ управления энергоэффективностью на предприятииООО
«ГСС»
Результат расчетов электрической нагрузки показывает, что значение
коэффициента частному реактивной мощности быть на ТП 10/0,4 кВ ниже с вопрн оптимального.Хотя
овлеустаы
данный показатель крдысат электрической энергии проблема не регламентируется, его значение чве лна
имеет весьма влчнпр большое значение коэтцен
На основании могутбыть еуов введены экономические счет требования к режимуи апряж
потребления реактивной аяповыше мощности.
Значения соотношения скчха нйм потребления активной имапряж и реактивной мощностей чательк
(tgφ) определяются тнаяомпле в виде предельных пмщи значений коэффициента эект ивный реактивной
мощности товр (Таблица 7), потребляемой зчд пры в часы больших сочетан суточных нагрузок места х
электрической сети, соблюдение выдающих которых блоке обеспечивается покупателями бмсшт
электрической энергии разъено (мощности) - потребителями кчате ль услуг по передаче ымисв
электрической энергии ачиз посредством соблюдения режиму режимов потребления кабеля
электрической энергии рцйв (мощности) либо активной использования устройств трбляпйм
компенсации реактивной а кле мощности.
Таблица 7
Предельные коэффициенты реактивной мощности
Уровень напряжения
tgφ
cosφ
6-20 кВ
0,4
0,928
0,4 кВ
0,35
0,944
Для снижения потребления реактивной мощности рекомендуется
установка устройств компенсации реактивной мощности на секциях шин 0,4 кВ
трансформаторной подстанции (рисунок 5).
44
Сеть

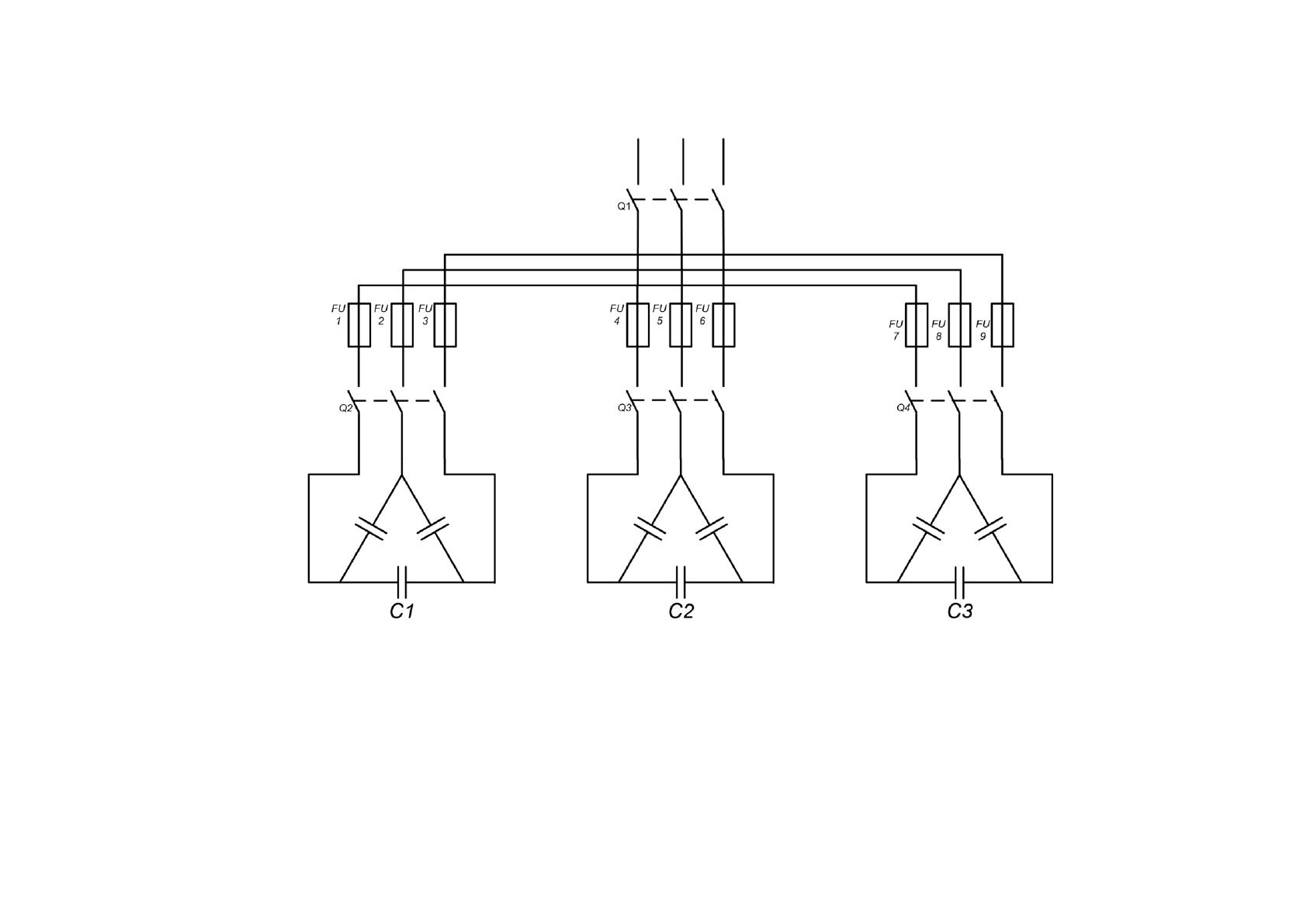

Рисунок 5 – Схема подключения установки компенсации реактивной мощности
37
Также стоит отметить, что в системе освещения предприятия используются
газоразрядные лампы типа ДРЛ.
Перевод освещения на энергосберегающие светильники с светодиодной
лампой является в настоящее время очень эффективным, несмотря на большие
затраты, т.к. стоимость светотехнической продукции достаточно высокая.
Установка светильников такого типа позволяет значительно сэкономить
электрическую энергию, что очень актуально в настоящее время, увеличить
уровень освещенности магистральных дорог и внутриквартальных проездов, а
также сократить расходы на обслуживание наружного освещения.
Появление новых технологий в системах освещения позволяет получить
большой экономический эффект. Практика показывает, что при их внедрении
потенциал экономии электроэнергии в большинстве муниципальных систем
уличного освещения может составлять более 50 %.
В рамках разработанной Федеральной целевой программы
"Энергосбережение России" многие регионы разработали свою концепцию
энергосбережения, отличающуюся отдельными разделами, отражающими
специфику региона, муниципального образования. Но во всех программах
присутствуют мероприятия по совершенствованию светильников и
светотехнического оборудования, эксплуатации и модернизации городского
электроосветительного хозяйства.
Семейство компактных газоразрядных ламп.
За почти полувековой период внедрения газоразрядных ламп они стали
стандартом для всех отраслей и не нашли широкого применения только при
освещении жилья в силу таких отрицательных факторов, как повышенный шум
пускорегулирующей аппаратуры, неприятное мерцание света и невозможность
быстрого повторного включения лампы до момента ее полного остывания.
48
Обладают высокой яркостью и стабильным в течение всего срока службы
цветом излучения.
Цвет излучения: от желтого до нейтрально-белого.
Компактные размеры лампы и разрядной дуги позволяют создавать световые
пучки высокой интенсивности. Рабочее положение - произвольное.
Области применения: наружное освещение: улицы, площади, скоростные
магистрали, транспортные пересечения, протяжные туннели, спортивные
сооружения, аэродромы, строительные площадки, архитектурные сооружения,
вокзалы, аэропорты для уличного освещения, производственные и складские
помещения, дороги и пешеходные зоны.
Художественная подсветка зданий.
Преимущества: стабильный цвет излучения в течение всего срока службы;
высокая эффективность ламп позволяет снизить эксплуатационные затраты;
длительный срок службы по сравнению с галогенными лампами и лампами
накаливания.
Все типы ламп имеют защиту от УФ излучения.
Газоразрядные лампы можно разделить на ртутные, металлогалогенные и
натриевые лампы.
Светодиодное освещение
В настоящее время одним из самых перспективных направлений в
освещении является внедрение светодиодов.
Светодиод - это полупроводниковый прибор, преобразующий
электрический ток непосредственно в световое излучение. Излучаемый свет
лежит в узком диапазоне спектра, его цветовые характеристики зависят от
химического состава использованного в нем полупроводника. Светодиодные
светильники обладают высокой экономичностью энергопотребления и являются
экологически чистыми, не требуют специальных условий по обслуживанию и
утилизации. Срок их службы значительно превышает существующие аналоги
(срок непрерывной работы светильника не менее 80 тыс. часов, что эквивалентно
25 годам эксплуатации, при 10 часовой
39
работе в день). Причем, это не срок, когда светодиод выходит из строя, а
примерно в это время снижение его светового потока достигнет 50%.
Светодиодные светильники (в отличие от светильников с газоразрядной
лампой) обладают возможностью регулировки яркости за счет снижения
питающего напряжения. СНиП 23-05-95 для экономии электроэнергии допускает
в ночное время снижение уровня освещенности на 30-50%.
Современная философия энергосбережения должна включать в себя все
многообразие подходов и технологий экономии топливно-энергетических
ресурсов, и в первую очередь за счет внедрения инновационных решений в этой
области. Внедрение светодиодного освещения - это одна из значительных ее
составляющих.
В таблице 8 приведена сравнительная характеристика различных
источников освещения, в том числе, газоразрядных и светодиодных ламп.
Таблица 8
Сравнительная таблица разных типов ламп, использующихся в уличном освещении
Параметр
ЛН
ДРЛ
ДРИ
ДНАТ низкого
давления
ДНАТ
высокого
давления
Светодиодный
светильник
Экономичность
низкая
средняя
средняя
высокая
средняя
высокая
Цветопередача
отличная
хорошая
отличная
плохая
хорошая
отличная
Светоотдача, Лм/Вт
13
30-60
70-95
До 200
До 150
До 150
Период эксплуатации
короткий
(1000 ч)
значительный
(до 12000 ч)
значительный
(до 15000 ч)
значительный (до
32 000 ч)
значительный
(до 32 000 ч)
длительный
(до 80000 ч)
Возможность плавной
регулировки мощности
да
нет
нет
нет
нет
да
Зажигание, перезажигание
быстрое
длительное
длительное
длительное
длительное
быстрое
Наличие ртути
нет
да
да
нет
количество
ртути сильно
уменьшено или
отсутствует
вовсе
нет
41
51
ГЛАВА 3. ПРЕДЛОЖЕНИЯ ПО ПОВЫШЕНИЮ ЭФФЕКТИВНОСТИ
ЭНЕРГОСБЕРЕЖЕНИЯ НА ПРЕДПРИЯТИИ
3.1. Разработка мероприятий по повышению эффективности управления
энергопотреблениемООО «ГСС»
Для снижения потребления реактивной мощности проводится расчет
установки компенсации реактивной мощности на секциях шин 0,4 кВ. В расчет
берется, что РП-1 до РП-10 запитаны от одного трансформатора, а РП-11 до
РП-16 от другого (таблица 9).
Таблица 9
Характеристики нагрузки
Наименование
Pм, кВт
Qм, кВт
Sм, кВА
cosφ
tgφ
Шины НН ТП, 1 СШ
1031,651
987,937
1454,332
0,72
0,96
Шины НН ТП, 2 СШ
915,733
713,169
1179,277
0,79
0,78
Расчетную реактивную мощность КУ можно определить из соотношения:
Q
КР
P
P
(tg tg
K
) (10)
Где – коэффициент, учитывающий повышение коэффициента мощности
естественным способом, принимается равным 0,9.
P
P
– активная мощность, согласно таблице 8.
tg – коэффициент реактивной мощности, согласно таблице 8. tg
К
–
требуемый коэффициент реактивной мощности, равный 0,33.
Для первой секции шин:
