По льдистости за счет видимых ледяных включений грунты – льдистые
и слабольдистые. Криогенная текстура грунтов: массивная, массивно-
корковая, шлировая. По температурно-прочностным свойствам грунты –
твердомерзлые.
Основание фундаментов опор будут служить многолетнемерзлые
слабозасоленные, слабольдинистые, льдинистые грунты и талые грунты в
таликах.
В соответствии с изысканиями, выполненными ООО «Премьер-Энерго»
в 2011 г., нормативная глубина сезонного промерзания составляет 3 метра.
Свайные фундаменты опор ВЛ запроектированы с учетом
использования вечной мерзлоты по принципу 1 (СП 25.13330.2012) как
буроопускные с заполнением свободного пространства грунтовым раствором
[12]. Расчет грибовидных подножников произведен на основании данных
изысканий и свойство грунтов согласно СП 50-101-2004 «Свод правил по
проектированию оснований и фундаментов зданий и сооружений» [14].
В связи с наличием таликов на отдельных участках трассы в качестве
фундаментов анкерно-угловых и промежуточных опор применены
грибовидные подножники по типовому проекту 3.407.1-144 [42], ввиду
невозможности использования свайных фундаментов. В остальных случаях
тип фундаментов для анкерно-угловых и промежуточных опор принят -
свайный. Фундамент анкерно-угловых опор состоит из 4-х свайных кустов по
4 или 2 сваи в каждом, сваи объединяются попарно металлическими балками.
Фундамент промежуточных опор состоит из 4-х свайных кустов по 2 сваи в
каждом, сваи объединяются попарно металлическими балками или 4-х свай с
металлическими наголовниками. В проекте приняты железобетонные сваи
С35.10-2 по с. 3.407.1-146 в.2, сечением 350х350 мм, длиной 10 м [35]. Сваи
изготавливаются из бетона класса В35 по прочности, марки F400 по
морозостойкости и W10 по водонепроницаемости. Арматура класса АIII
выполняется из стали 35ГС , класса АI – из стали Ст3сп. Анкерные болты
36
выполняются из стали 09Г2С-4. Стальные конструкции и детали ростверков
выполняются из стали С345-3.
При повреждении антикоррозионной защиты металлических деталей
выполняется на площадке в соответствии с приложением 5, 14 СП
28.13330.2017 «Защита строительных конструкций от коррозии.
Актуализированная редакция СНиП 2.03.11-85 (с Изменением N 1)» эмалью
ПФ-115 светлых тонов по ГОСТ 6465-76* за два раза по грунтовке ПФ-020 по
ГОСТ 18186-79 [13].
В целях снижения касательных сил морозного пучения в зоне сезонного
промерзания боковую поверхность всех свай до погружения окрасить на
высоту 3,0 м от верха сваи смазкой БАМ-4, и обернуть полиэтиленовой
пленкой.
Стальные конструкции окрашиваются эмалью ПФ-115 светлых тонов по
грунтовке ГФ-021.
Изоляция и линейная арматура
Выбор типа изоляторов и сцепной арматуры произведен в соответствии
с требованиями глав 2.5 и 1.9 ПУЭ с учетом опыта эксплуатации ВЛ,
требований технического задания на проектирования. В качестве
изолирующих подвесок на проектируемых ВЛ в проекте предусматриваются
двойные полимерные изоляторы с раздельным креплением к траверсам опор.
На подходах ВЛ к ПС принимается стеклянная изоляция. В местах
пересечения с инженерными коммуникациями и водными преградами
предусматривается двойные стеклянные, изолирующие подвески с
раздельным креплением к траверсам опор. Гирлянды изоляторов для
крепления проводов и тросов ВЛ 220 кВ проектируемой сети представлены на
рисунках 2.6-2.10.
37

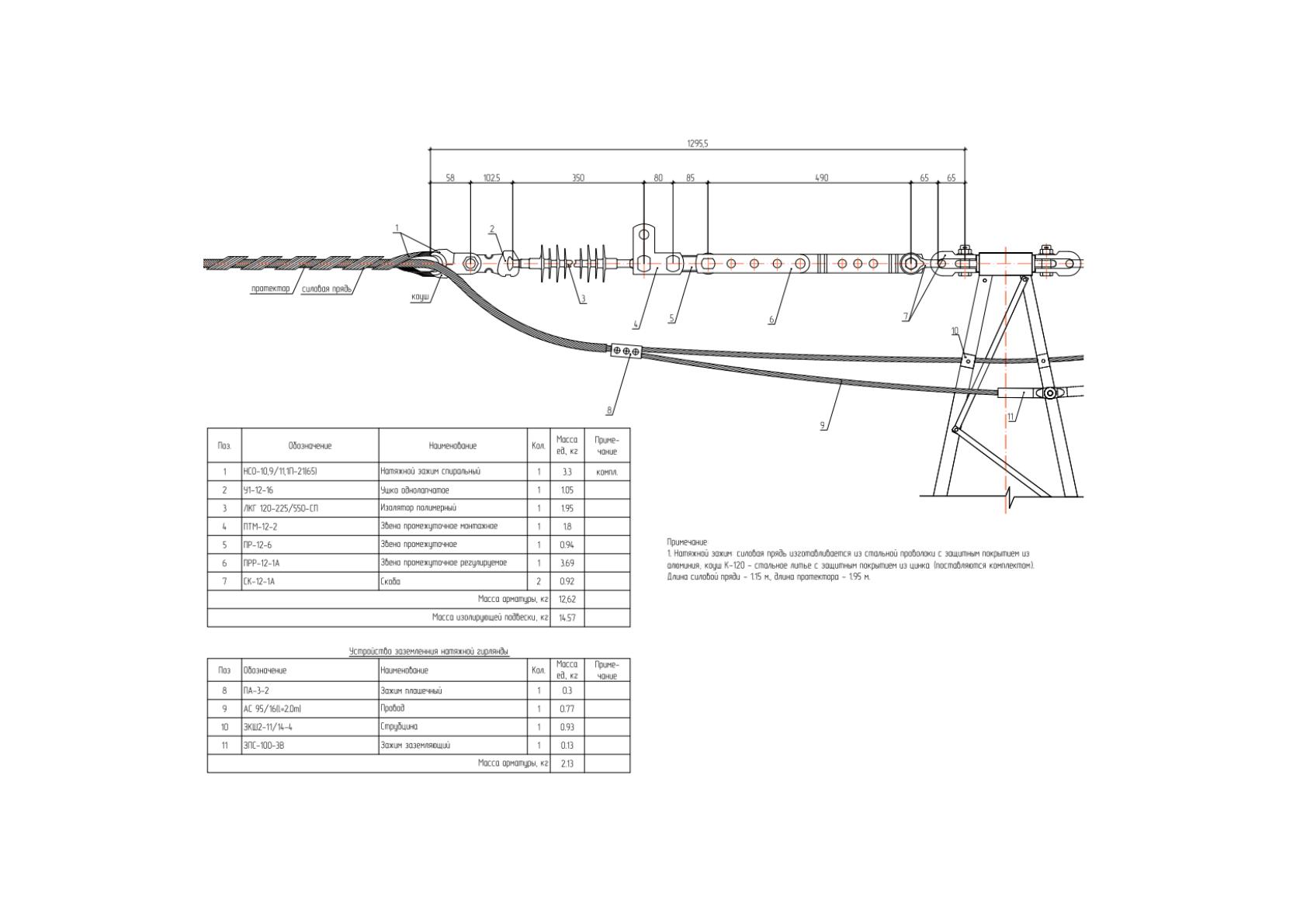

Рисунок 2.6. Гирлянда изоляторов ЛК 120/220-И-2СП и спиральной арматуры для ВЛ 220 кВ
38

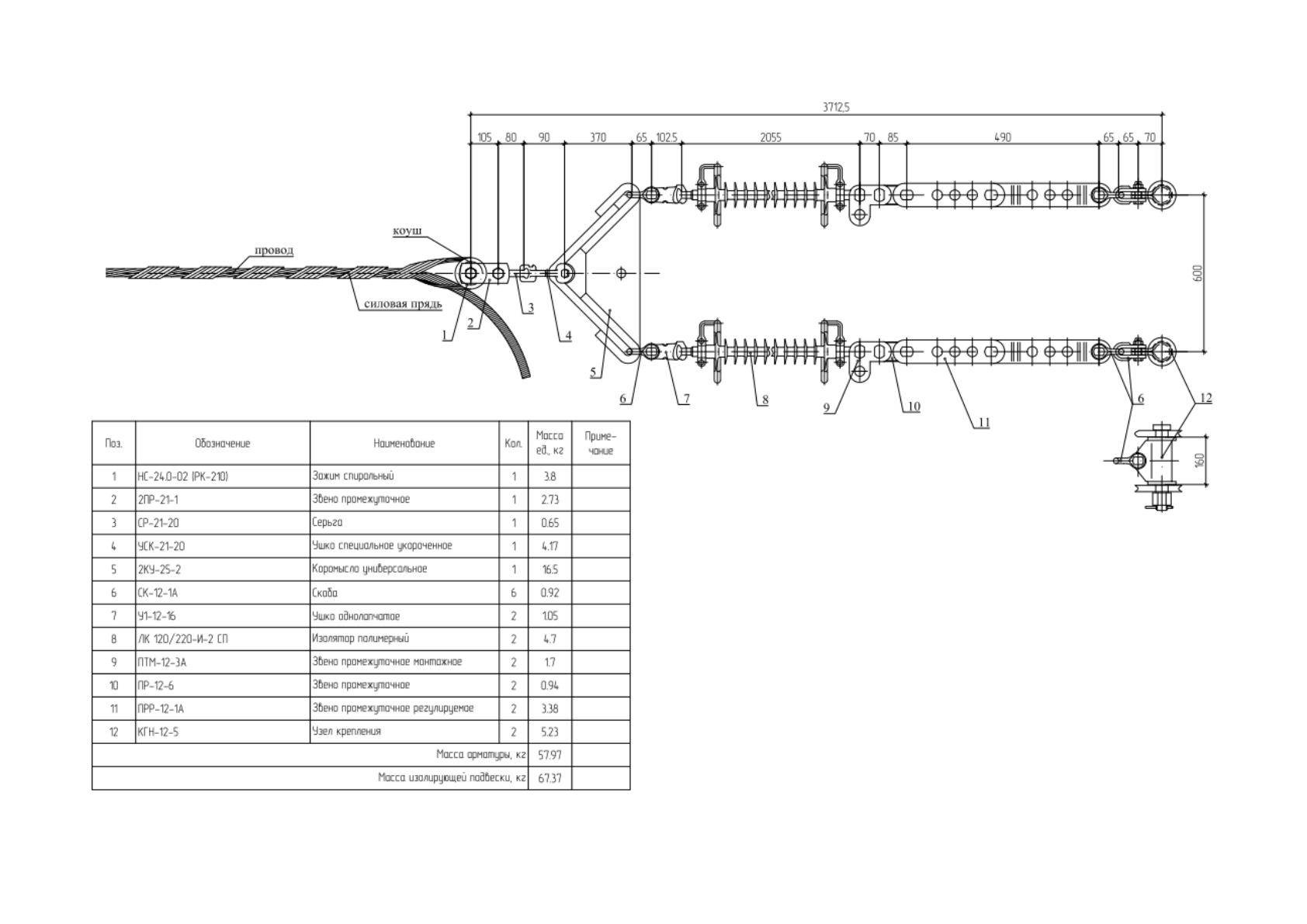

Рисунок 2.7. Натяжная гирлянда с изоляторами ПСВ120Б для переходов через инженерные сооружения для ВЛ 220 кВ
39

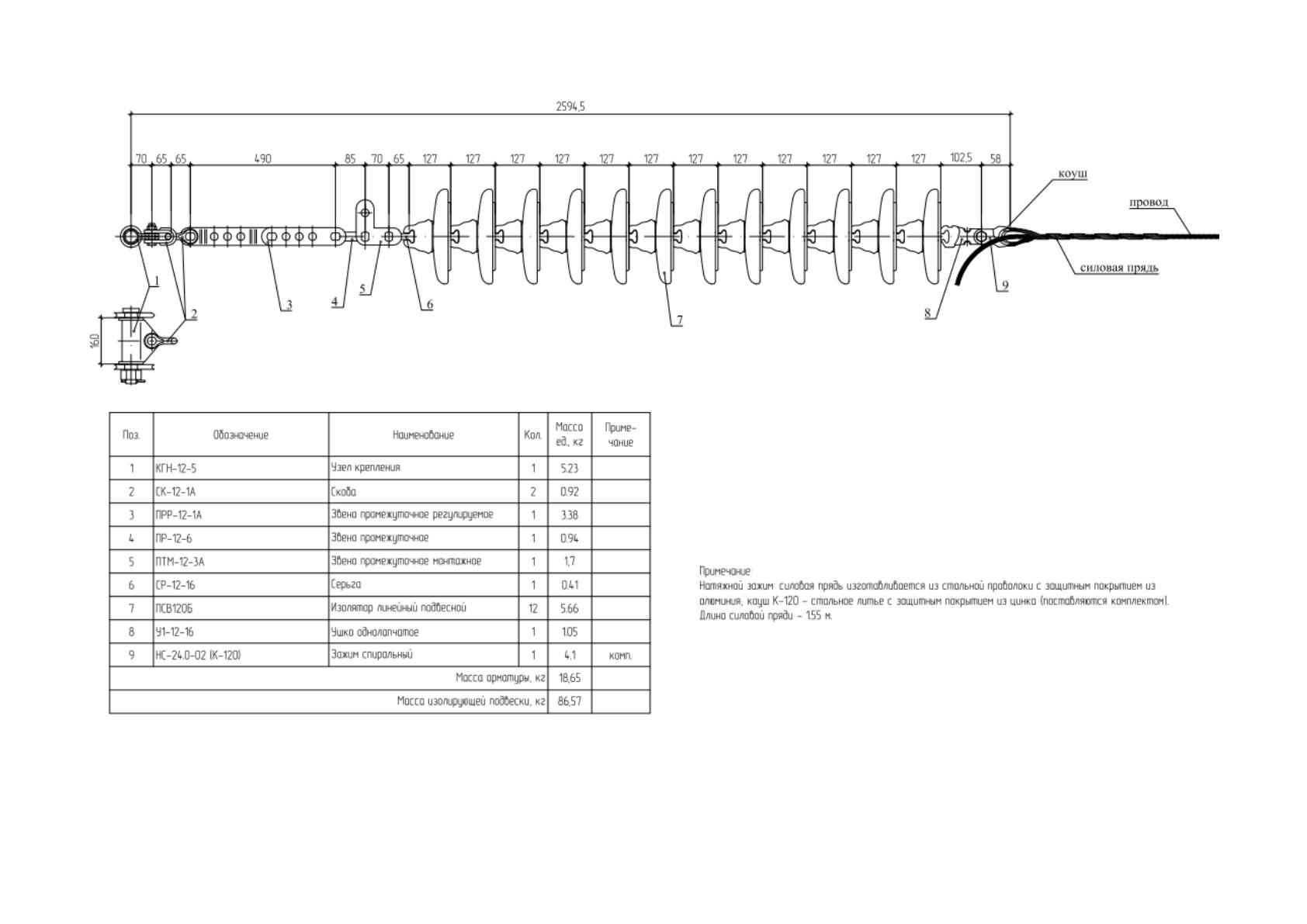

Рисунок 2.8. Натяжная одноцепная гирлянда с изоляторами ПСВ120Б для заходов на ПС для ВЛ 220 кВ
40

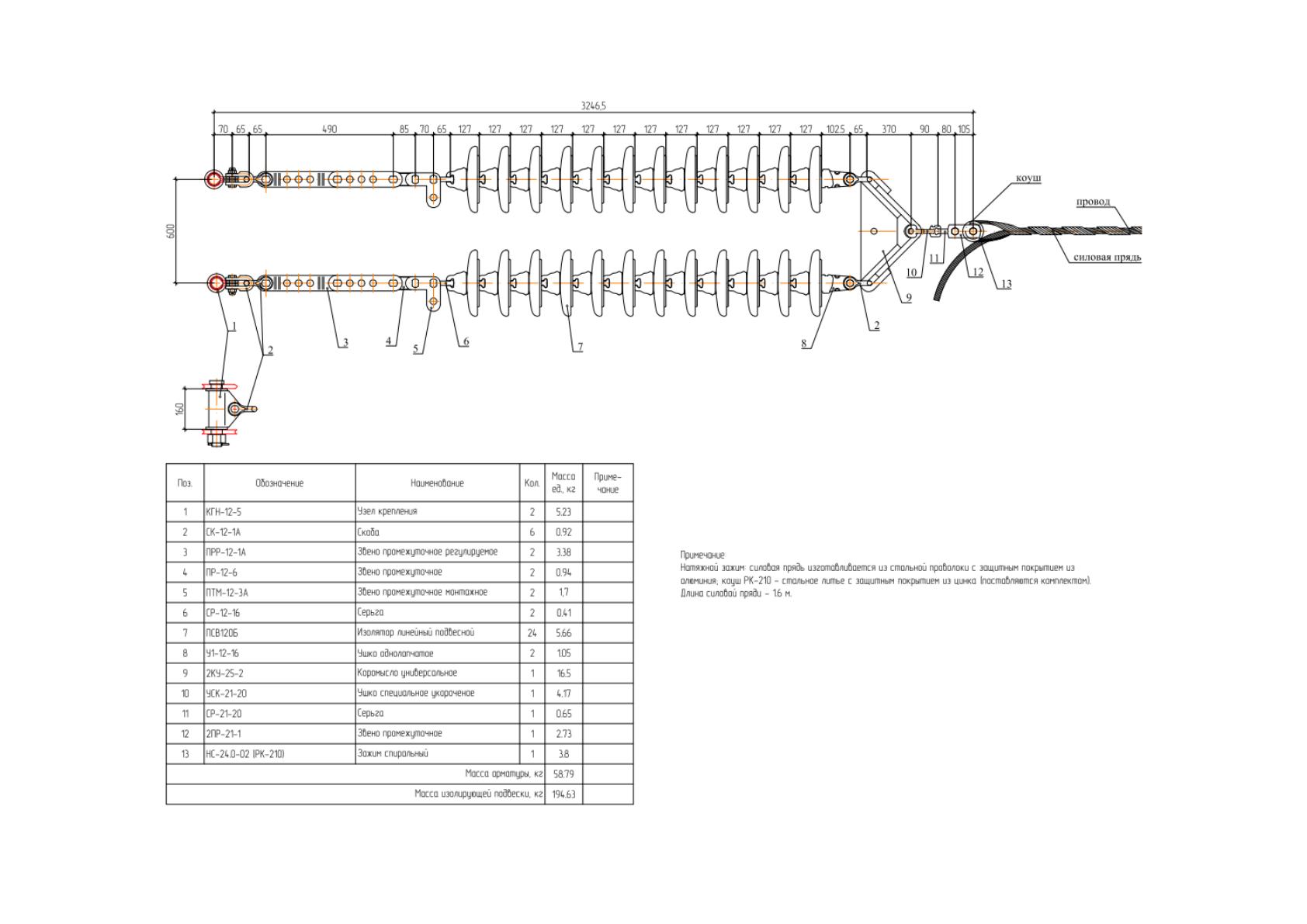

Рисунок 2.9. Поддерживающая одноцепная гирлянда с изоляторами ЛК 70/220-И-2СП и спиральной арматурой для ВЛ
220 кВ
41

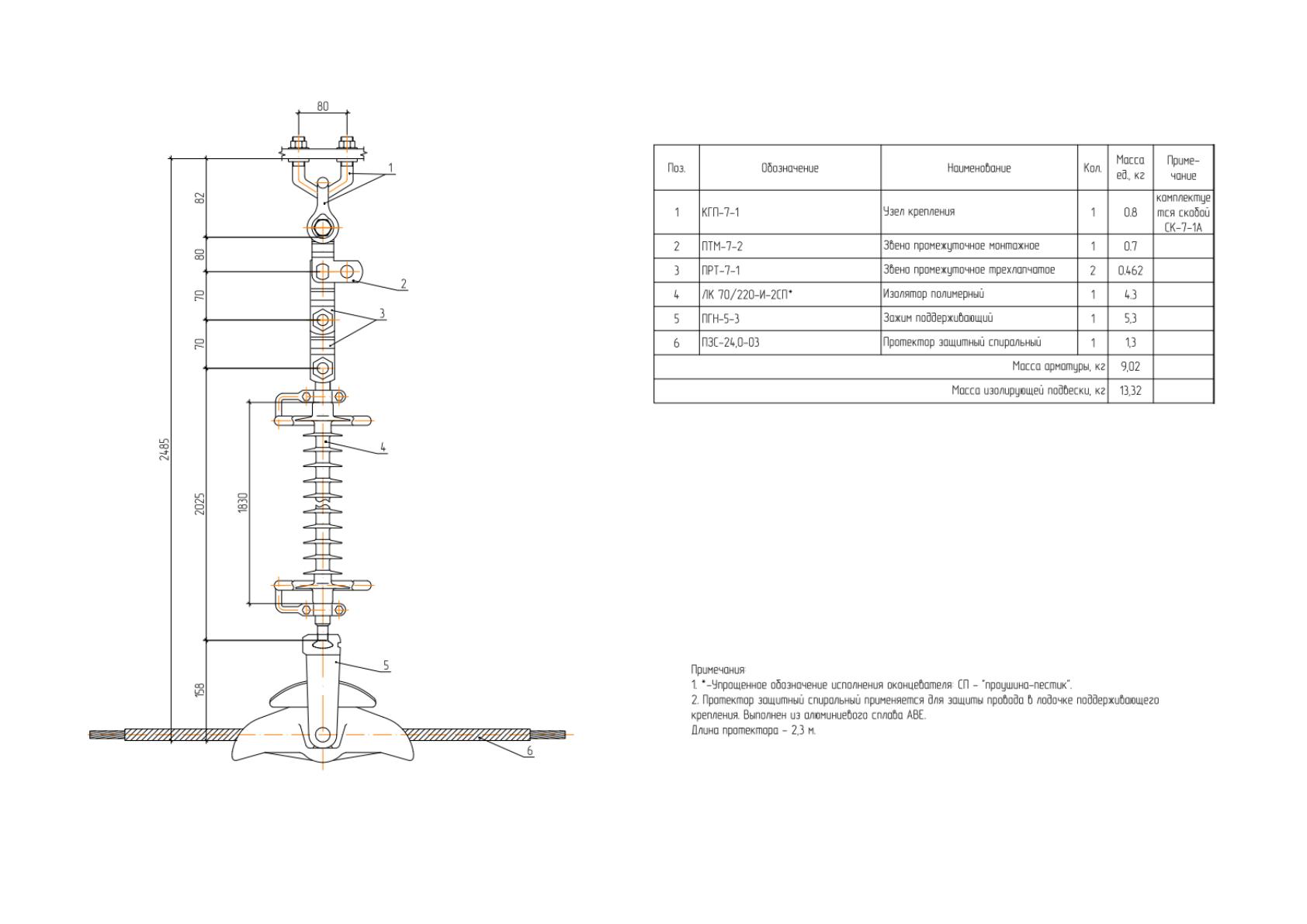

Рисунок 2.10. Натяжное изолированное крепление ОКГТ с изолятором ЛГ 120-225/550-СП и спиральной арматурой для
ВЛ 220 кВ
42
Для закрепления проводов и тросов в натяжных и поддерживающих
зажимах применена спиральная арматура выпускаемая ЗАО
«Электросетьстройпроект».
На линии для оттягивания шлейфа на больших углах поворота
подвешивается оттягивающая гирлянда со стеклянной изоляцией.
Для соединения проводов в шлейфе используются термопатроны.
Защита провода и грозотроса от вибрации
Проектом предусматривается защита провода и грозотроса
проектируемых ВЛ от вибрации универсальными многочастотными
гасителями вибрации ГВ. Защита выполнена согласно рекомендациям по
использованию многочастотных гасителей вибрации ГВП и
унифицированных гасителей вибрации ГВУ на ВЛЭП 35-750 кВ.
Схема крепления гасителей вибрации представлена на рисунке 2.11.
43

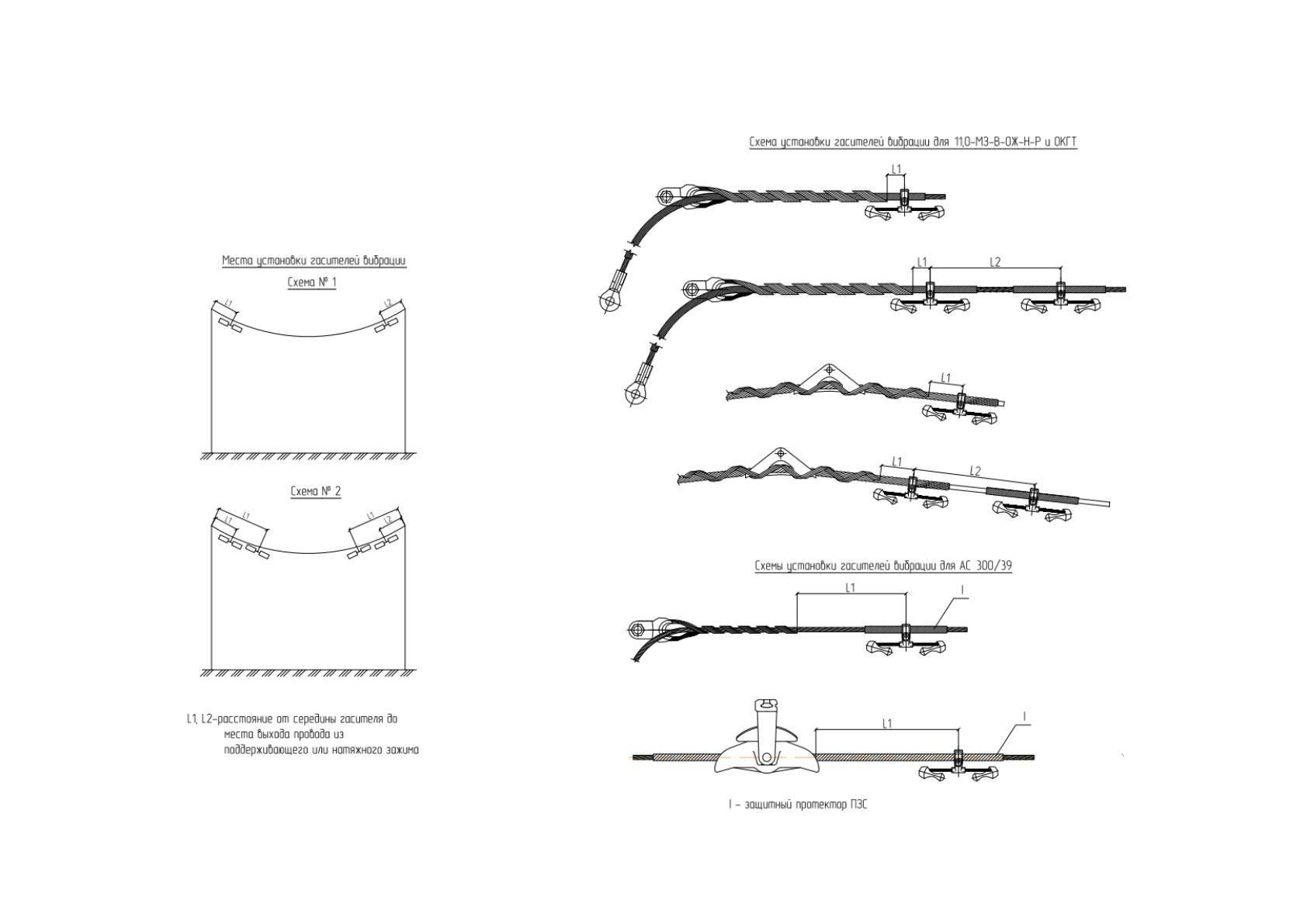

Рисунок 2.11. Схема крепления гасителей вибрации
44
Переход через реку Вилюй в районе Нюрбы выполняется на переходных
металлических оцинкованных опорах ПП220-2/70 с учетом климатических
нагрузок по II гололедному и III ветровому району с толщиной стенки
гололеда 15 мм и скорости ветра 32 м/с с повторяемостью 1 раз в 25 лет, с
учетом прохождения водных судов в наибольший подъем воды.
Для крепления проводов на проектируемых ВЛ применена спиральная
арматура и выпускающие зажимы ПГП.
Для увеличения прочности переходный опоры ПП-2/70 в соответствии
нагрузками по ПУЭ 7 изд. на поясах опоры необходимо уголок 200х25
заменить на уголок 200х300.
Это дает гарантию, что переход отработает надежно свой нормативный
срок, при условии качественного строительства ВЛ.
В качестве изолирующих подвесок на проектируемом переходе ВЛ через
р. Вилюй предусматриваются стеклянные изоляторы ПСВ300А и ПСВ160А.
2.4. Выбор мощности трансформаторов, схем РУ и оборудования на
подстанциях сети
Выбор числа силовых трансформаторов зависит от требований,
предъявляемым к надежности питания потребителей электроэнергии, и
относится к технико-экономическим задачам проектирования.
На практике при проектировании районных подстанций для всех
категорий по надежности предусматривается, в большинстве случаев,
установка двух силовых трансформаторов.
При определении мощности трансформаторов необходимо учитывать
необходимость обеспечение электроэнергией потребителей I и II категорий по
надежности при возникновении аварии с одним из силовых трансформаторов
и его отключения. В связи с этим, если подстанция снабжает электроэнергией
потребителей данных категорий, на ней необходимо устанавливать силовые
трансформаторы такой мощности, при которой один трансформатор
