2. Проект организации целевой структуры КАТС.
2.1. Площадка Центр Обработки Данных.
2.1.1. Оборудование локально-вычислительной сети.
Для разделения сигнального и голосового трафика данных используются
виртуальные локальные сети VLAN. Использование технологии виртуальных
локальных сетей дает возможность разделения трафика разного типа и позволяет
обеспечивать приоритетную обработку определенных типов трафика. Сетевые
сегменты, используемые для работы СКТС на площадке ЦОД, приведены в
таблице 6.
Таблица 6 - Виртуальные локальные сети, используемые СКТС на площадке в
ЦОД.
Назначение
виртуальной LAN
IP-адресация
Серверы Avaya
(управляющий VLAN)
10.4.12.0/24
Шлюз по умолчанию: 10.4.12.1
Голосовой трафик
(телефонные аппараты,
ТА)
В настоящее время установка ТА в ЦОД не
предусмотрено
Настройки активного сетевого оборудования приведены в таблице 7.
Таблица 7 - Количество портов и настройки коммутаторов ЛВС серверного
сегмента центрального аппарата.
26
Назначение
Количество портов
ETHERNET
Режим работы порта
/VLAN/IP-адрес
Медиа шлюз G450
2 порта в режиме Active
- Standby
Access / управляющий
VLAN / (IP 10.4.12.160)
Сервера ESXi с
виртуальными
машинами
Находятся в ЦОД’е
подключение
осуществляется
специалистами ГК
«Роскосмос»
2.1.2. Инфраструктурные сервисы вычислительной сети.
DNS – сервис, необходимый для разрешения канонических (буквенных
имен) в IP-адреса. Для реализации SIP-функционала DNS-сервис выполняет
ключевое значение. В DNS-сервер, обслуживающий локальную
вычислительную сеть ГК «Роскосмос», должны быть внесены имена хостов типа
«А» всех серверов, участвующих в проекте модернизации СКТС (указаны в
таблицах Таблица 8, Таблица 12, Таблица 16).
DHCP – протокол автоматического конфигурирования IP-интерфейса
сетевого устройства. Данный сервис является одним из ключевых при
развертывании IP-телефонии в ГК «Роскосмос». При помощи севера DHCP
абонентские IP-терминалы получают необходимые сетевые настройки (IP-адрес,
маску сети, шлюз по умолчанию и т.д.). Эти параметры передаются DHCP-
опцией 242 тип String. Также при помощи опции 242 существует возможность
расширенного конфигурирования IP-телефона.
Установка телефонных аппаратов на площадке ЦОД не предусмотрено, то
протокол DHCP для конфигурирования IP телефонов на этой площадке не
используется.
27
2.1.3. Управляющее ядро СКТС.
На платформах виртуализации площадки ЦОД развернуты виртуальные
серверы на базе платформы виртуализации VMware. Их IP-адреса с указанием
ролей серверов приведено в таблице 8.
Таблица 8 – IP-адресация и размещение виртуальных машин.
Серверная роль Название ВМ и FQDN IP-адрес(а) ВМ
Avaya Aura®
Communication
Manager CM Duplex
cm1
codr-phn-
cm01.roscosmos.ru
10.4.12.151
(Общий
10.4.12.150)
Avaya Aura®
Communication
Manager CM Duplex
cm2
codr-phn-
cm02.roscosmos.ru
10.4.12.152
(Общий
10.4.12.150)
Avaya Aura® System
Manager
smgr
codr-phn-
smgr01.roscosmos.ru
10.4.12.156
Avaya Aura®
Communication Manager
Messaging
cmm1
codr-phn-
cmm01.roscosmos.ru
10.4.12.157
Avaya Aura® Session
Manager
sm01
codr-phn-
sm01.roscosmos.ru
Mgmt -10.4.12.154
SIP - 10.4.12.155
Avaya Aura® Utility us01
codr-phn-
us01.roscosmos.ru
10.4.12.153
28
2.1.4. Транковая емкость.
В стойку в помещении по адресу г. Москва, Авиамоторная, 53 установлен
шлюз G450 с четырьмя интерфейсными платами потока Е1.
В настоящий момент площадка, где расположен ЦОД не имеет прямого
выхода в ТФоП по IP/TDM каналам связи.
Являясь ядром СКТС, сервера ЦОД терминируют на себе IP транки с
других площадок СКТС и обеспечивают транзит вызовов между транками.
Типы транков и их назначение приведены в Таблице 9.
Таблица – 9 Транковая емкость площадки ЦОД.
Номер
транка
Название
транка
Тип транка
Количество
каналов
Направление
3
Session
Manager
sip 50
Транк до Session
Manager площадки
ЦОД
4 to CMM sip 10
Транк до сервера
голосовой почты
5
Fax-Server
isdn (h.323)
20
Транк до факс-
сервера
7 ORKK isdn (h.323) 150
Корпоративный
транк до станции АО
«ОРКК»
29
Номер
транка
Название
транка
Тип транка
Количество
каналов
Направление
8 Agat isdn (h.323) 30
Корпоративный
транк до станции
ФГУП Организация
«Агат»
15
Rupor
isdn (h.323)
20
Транк до системы
оповещения «Рупор»
17 Baykonur sip 50
Транк до Session
Manager площадки
Космодром
«Байконур»
18
OUTSIDE
CALL
sip 50
Транк до Session
Manager площадки
Космодром
«Восточный»
2.1.5. SIP-сервисы.
Решение для обеспечения SIP-сервисов реализуется с использованием
серверов с приложениями: Avaya Session Manager и Avaya System Manager.
Session Manager, сервер управления SIP-сессиями, является важным
компонентом решения Avaya SIP и ключевым элементом, который, обеспечивает
поддержку архитектуры следующего поколения. Этот компонент реализует
функции маршрутизации на базе протокола SIP и подразумевает широкие
функции централизованного управления и значительное расширение
30
масштабируемости, предоставляющие компаниям возможность организации
распределенных структур при существенной экономии затрат.
Session Manager устанавливается поверх телефонной инфраструктуры,
обеспечивая следующие возможности:
− реализация протокола SIP в полном объеме (регистрация SIP
абонентов и создание SIP транков);
− возможность единого управления маршрутизацией и планом
нумерации;
− интеграция с продуктами других поставщиков.
Session Manager представляет собой программный компонент для
координации всех SIP-сессий. Session Manager осуществляет управление
пропускной способностью, перенаправление вызовов, анализ и преобразование
набранных цифр, управление планом нумерации, тарификацию вызова в рамках
внутренней сети, маршрутизацию внутри предприятия и международную
маршрутизацию с наименьшей стоимостью трафика. Все администрирование и
управление планом нумерации осуществляется данным устройством в рамках
глобальной сети предприятия как единой системы совместно с System Manager.
Avaya Aura System Manager предоставляет новый подход к
администрированию сетей, который подразумевает объединение вновь
создаваемых компонентов и приложений в рамках решения для единого
управления. System Manager предоставляет подразделениям, обслуживающим
ИТ-инфраструктуру и телекоммуникации, средства для управления
компонентами Avaya Aura как единой системой.
Инфраструктурные сервисы, предоставляемые System Manager, включают
web-консоль, разграничение прав доступа на основе ролей, ведение
контрольного журнала, систему аварийных сообщений, систему
самодиагностики и систему управления безопасностью.
Технические преимущества Session Manager и System Manager:
31
1) Масштабируемость.
2) Поддержка подключения УПАТС других производителей по SIP-
протоколу.
Возможна интеграция с Cisco, Nortel и другими УПАТС, а также
оборудованием Avaya. Для поддержки прямого SIP, подключения к системам
Nortel CS1000 5.5 и выше, Cisco Unified Communications Manager 5.X, 6.X, и 7.X
были разработаны уникальные программные интерфейсы. Алгоритмы
маршрутизации в Session Manager равно распространяются на системы других
производителей, поскольку эти системы напрямую подключены к системам
Avaya.
3) План нумерации.
Поддерживается единый план нумерации в рамках предприятия в
распределенной среде, включающей УПАТС от различных производителей.
Адаптация телефонных номеров (полностью конфигурируется
администратором) может быть осуществлена для каждой площадки и любой
УПАТС как для входящих, так и исходящих вызовов с поддержкой до 24 цифр в
номере.
4) Маршрутизация вызовов.
Поддерживается настройка правил маршрутизации вызовов в рамках системы
для снижения затрат на маршрутизацию с использованием собственной IP-сети
предприятия.
5) Управление пропускной способностью.
Серверы Session Manager и System Manager комбинируют для эффективного
управления пропускной способностью соединениями SIP WAN в масштабе
предприятия. Для каждого SIP-соединения можно настроить уникальное число
обслуживаемых вызовов. Session Manager определяет момент, когда соединение
полностью занято, для того, чтобы гарантировать вызовам, уже использующим
данное соединение, качество голоса, несмотря на превышение трафика, и в то же
32
время перенаправить новые вызовы по другим маршрутам с контролируемыми
приоритетами.
6) Детальная регистрация вызовов.
Каждый сервер Session Manager предоставляет интерфейс для выгрузки данных
детальной регистрации вызовов (CDR), таким образом, информация о любом
вызове, который маршрутизируется сервером SM, может быть сохранена и
выгружена с помощью программного обеспечения для интерпретации данных
CDR.
В рамках данного проекта на систему SIP возлагаются следующие функции:
7) Регистрация SIP абонентов системы. Предполагается дальнейшее
расширение абонентской емкости за счет SIP абонентов.
8) Обеспечение маршрутизации между абонентами, подключенными
по SIP протоколу к СКТС.
Филиалы Космодром «Восточный» и Космодром «Байконур» имеют
собственные сервера Avaya Session Manager. Интеграция их в единую систему
КТС осуществляется через создание SIP транков между сервером Session
Manager площадки и Communication Manager, расположенном в ЦОД.
Подключение филиалов Космодром «Восточный» и Космодром
«Байконур» и площадок ЦА по SIP схематично изображено на рисунке 2.
33

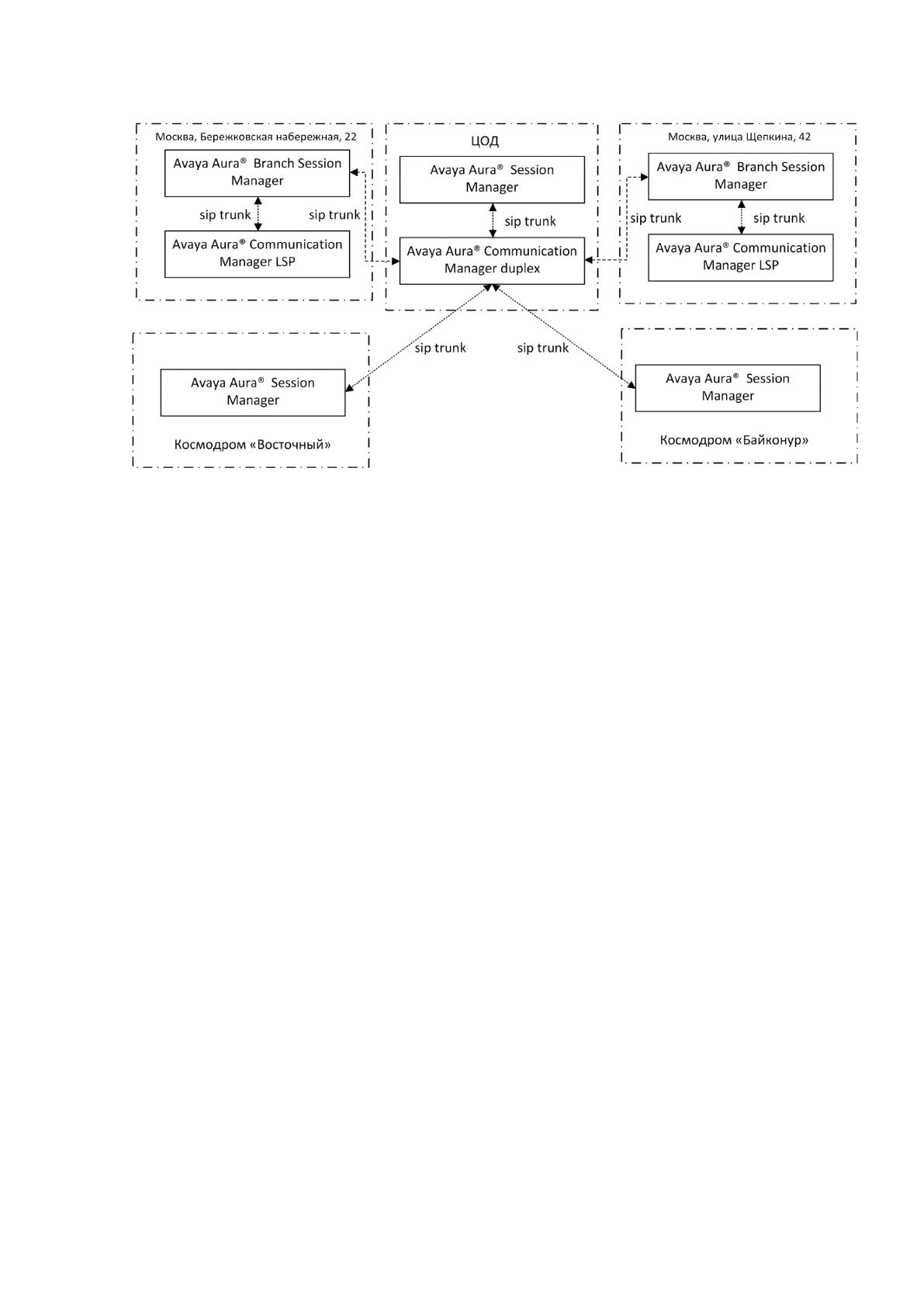

Рисунок 1– Схема SIP взаимодействия между компонентами системы ГК
«Роскосмос».
2.1.6. Вспомогательные сервисы.
В состав системы входит дополнительный сервер – Utility server,
выполняющий дополнительные функции такие как: хранение
конфигурационных файлов для телефонов, хранение и выдача файлов ПО для
телефонов. Параметры, указанные в конфигурационном файле на Utility сервере
в ЦОД, выглядят следующим образом:
34

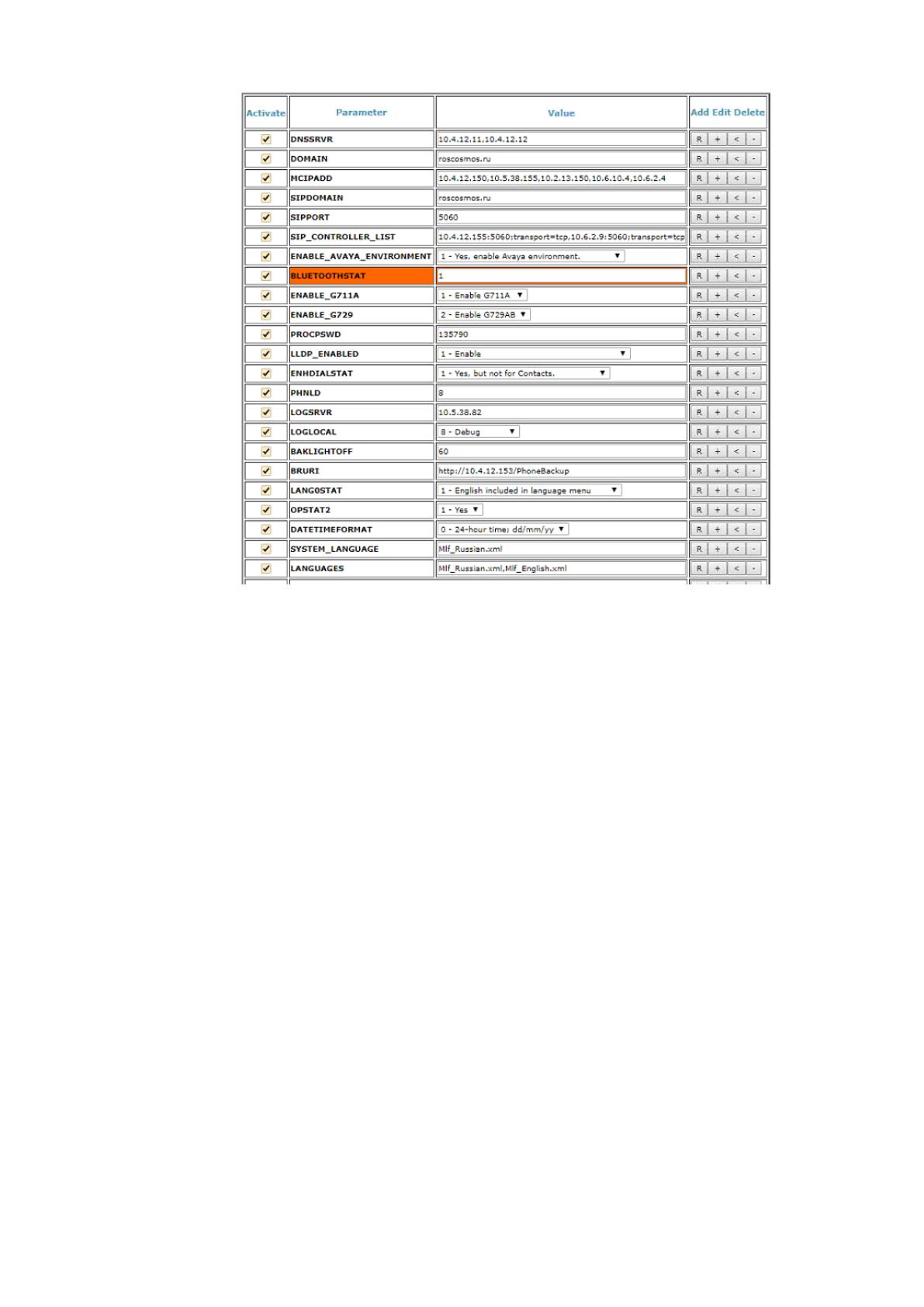

Рисунок 2– Перечень настроек на Utility сервере ЦОД
Согласно данным параметрам H.323 IP телефоны Avaya СКТС сначала
пытаются регистрироваться на Avaya Communication Manager Duplex,
находящемся в ЦОД. Если ЦОД по каким-то причинам недоступен, телефоны
пытаются регистрироваться на LSP площадки 2 (г. Москва, ул. Щепкина, д. 42,
стр. 1, 2), далее площадки 3 (г. Москва, Бережковская набережная, д. 22.), а далее
на LSP филиалов Космодром «Восточный» и Космодром «Байконур».
Версии ПО используемые для IP телефонов СКТС (Рисунок 4):
