Для автоматизации процесса конфигурирования IP-телефонов DHCP-
серверы, обслуживающие VLAN по умолчанию (default), настроены на передачу
опции 242 тип String со следующим содержимым:
MCIPADD=10.4.12.150,L2Q=1,L2QVLAN=114,MCPORT=1719,HTTPSRVR=10.
4.12.153,TLSSRVR=10.4.12.153
Где:
L2QVLAN=xxx – номер VLAN, которым будет маркировать кадры телефон
(порт на оборудовании должен быть в транковом режиме).
HTTPSRVR=xxx.xxx.xxx.xxx – IP-адрес сервера HTTP для получения
телефонами прошивок, сертификатов и файлов настроек, в качестве такого
сервера выступает Utility сервер Avaya.
TLSSRVR=xxx.xxx.xxx.xxx – IP-адрес сервера HTTPS для получения
телефонами прошивок, сертификатов и файлов настроек, в качестве такого
сервера выступает Utility сервер Avaya.
При использовании единого порта в активном оборудовании для
подключения IP-телефонного аппарата и рабочей станции необходимо
выполнить следующие условия:
− к порту коммутатора подключается IP-телефон;
− рабочая станция подключается к коммутатору IP-телефона (таким
образом получается связка «Коммутатор – IP-телефон - Рабочая станция»);
− порт коммутатора должен быть в транковом режиме (поддерживать
сортировку приходящих кадров согласно их маркерам VLAN ID).
Алгоритм конфигурирования телефонного IP-аппарата:
10) Включение IP-телефона (никаких настроек в телефоне пока нет).
11) Широковещательный зарос на получение IP-адреса (телефон в
VLAN по умолчанию).
46
12) Получен IP-адрес и параметры опции 242 от DHCP-сервера
(телефон в VLAN по умолчанию).
13) Если в опции 242 указан VLAN ID, телефон освобождает
полученный IP-адрес,
14) Телефон маркирует кадры новым VLAN ID, тем самым переходит
в другой VLAN,
15) Телефон повторно запрашивает IP-адрес из сети с VLAN, ID
который он получил на шаге 4.
16) Получен IP-адрес и параметры опции 242 от DHCP-сервера (в
новом VLAN’e).
17) Согласно данным опции 242 телефон обращается за обновлением
ПО и файлом конфигурации к серверу HTTPSRVR=xxx.xxx.xxx.xxx.
18) После проверки ПО и получения файла конфигурации IP-телефон
осуществляет попытку регистрации на коммуникационном сервере.
В VLAN 114 для IP-телефонов сервер DHCP должен отдать в опции 242 те же
параметры, что и в VLAN по умолчанию.
2.3.3. Вынос площадки на базе шлюза G450.
На площадке г. Москва, Бережковская набережная 22, развернут вынос на
базе оборудования AVAYA. Вынос не является самостоятельной системой,
управляется от центрального ядра системы. В связи с этим для организации связи
между ЦОД и выносом площадки нет необходимости создания IP транковых
линий. В случае потери связи с ядром системы вынос имеет локальный сервер
выживания AVAYA S8300 для обеспечения сервиса связи на локальной
площадке. При восстановлении связи с ЦОД система автоматически переходит
под управление ядра системы (ЦОД).
В стойку в помещении по адресу г. Москва, Бережковская набережная, д.22
смонтировано оборудование в составе одного шлюза AVAYA G450. В шлюз
установлены пять плат формата MM: резервный управляющий сервер AVAYA
47
S8300 – 1шт., интерфейсная плата потока Е1 – 4 шт. На сервере S8300 развернута
платформа виртуализации Avaya System Platform.
На платформе виртуализации развернуты серверы согласно рисунку 9, IP-
адреса с указанием ролей серверов и версиями ПО приведено в таблице 16.

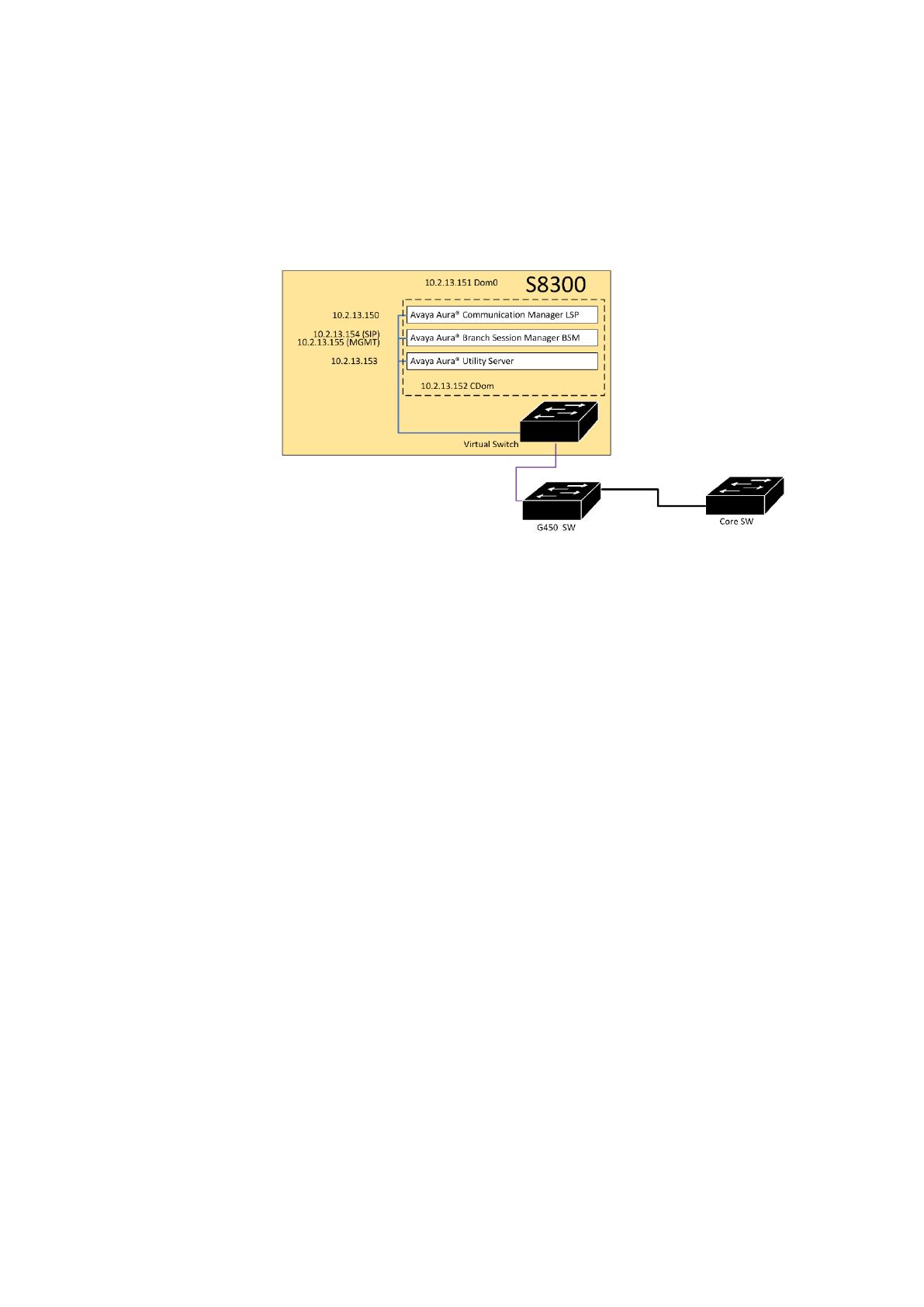

Рисунок 9 – Схема размещения виртуальных машин на сервере S8300
площадки Госкорпорации Роскосмос.
Таблица 16 – IP-адресация и размещение виртуальных машин.
48
Сервер
платформы
виртуализации
Серверная роль Название ВМ и FQDN
IP-адрес(а)
ВМ
S8300
(10.2.13.151 –
Domain 0)
Avaya Aura®
Communication
Manager CM (LSP)
cm
brk-phn-cm01.roscosmos.ru
10.2.13.150
Avaya Aura®
Branch Session
Manager BSM
(BSM)
bsm
brk-phn-
bsm01.roscosmos.ru
mgmt -
10.2.13.154
SIP
10.2.13.155
Avaya Aura® Utility
Services
utility server
brk-phn-us01.roscosmos.ru
10.2.13.153
Control Domain
brk-phn-sys01.roscosmos.ru
10.2.13.152
2.3.4. SIP-сервисы.
В штатном режиме SIP абоненты площадки осуществляют одновременную
SIP регистрацию на нескольких серверах системы связи: сервере Session Manager
находящемся на площадке ЦОД, на локальном сервере выживания Branch
Session Manager (brk-phn-bsm01), серверах Session Manager площадок
Космодром «Восточный» и Космодром «Байконур». В случае остановки
первичного сервера регистрации, SIP абоненты используют ресурсы вторичного
сервера, и т.д.
49

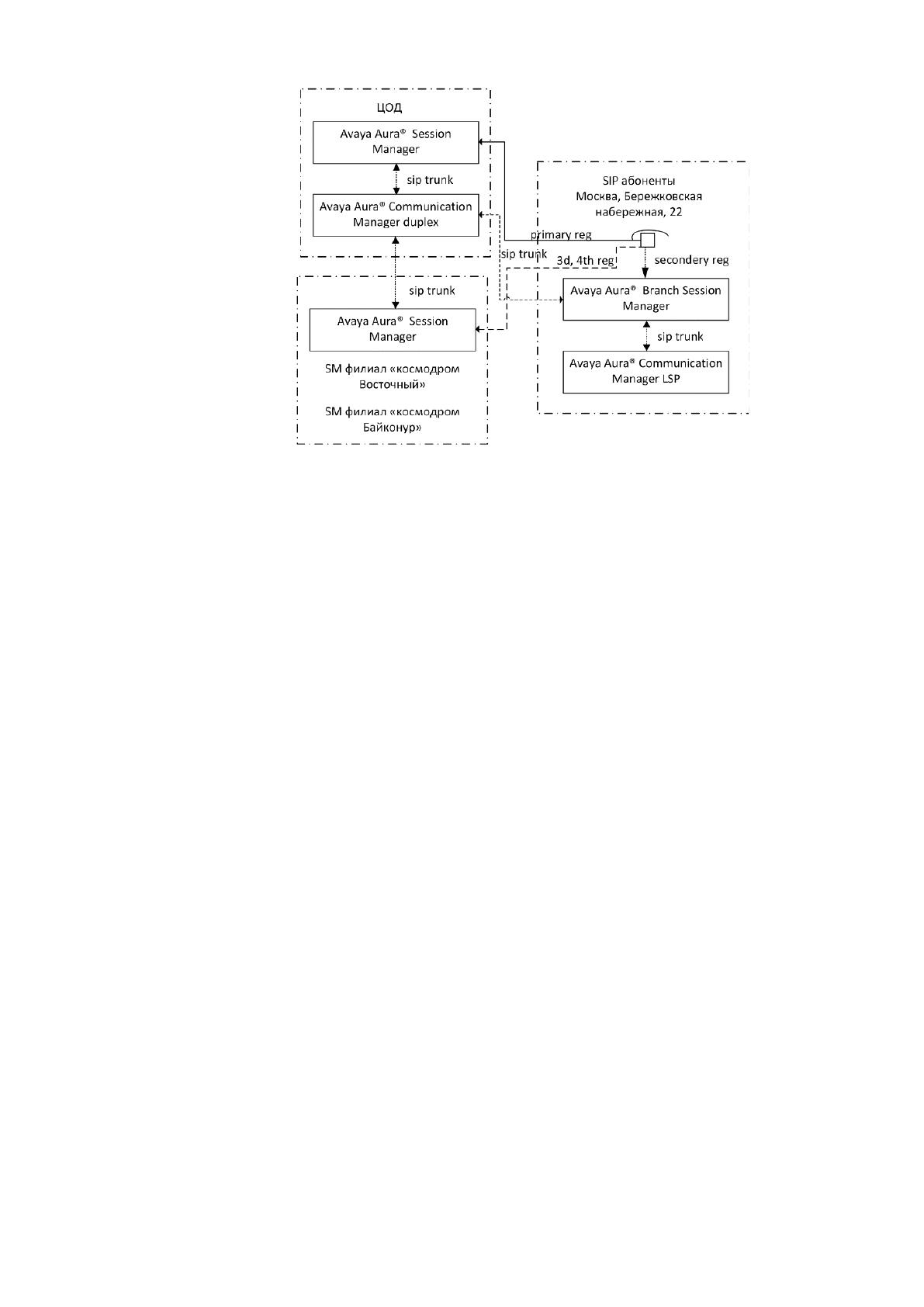

Рисунок 4 - Регистрация SIP абонентов площадки.
2.3.5. Сервер вспомогательных служб.
В состав локальных серверов на площадке входит Utility server
выполняющий функции хранения конфигурационных файлов для телефонов
площадки, хранение и выдача файлов ПО для телефонов, в случае недоступности
сервера ЦОД. Параметры, указанные в конфигурационном файле для площадки,
выглядят следующим образом:
50

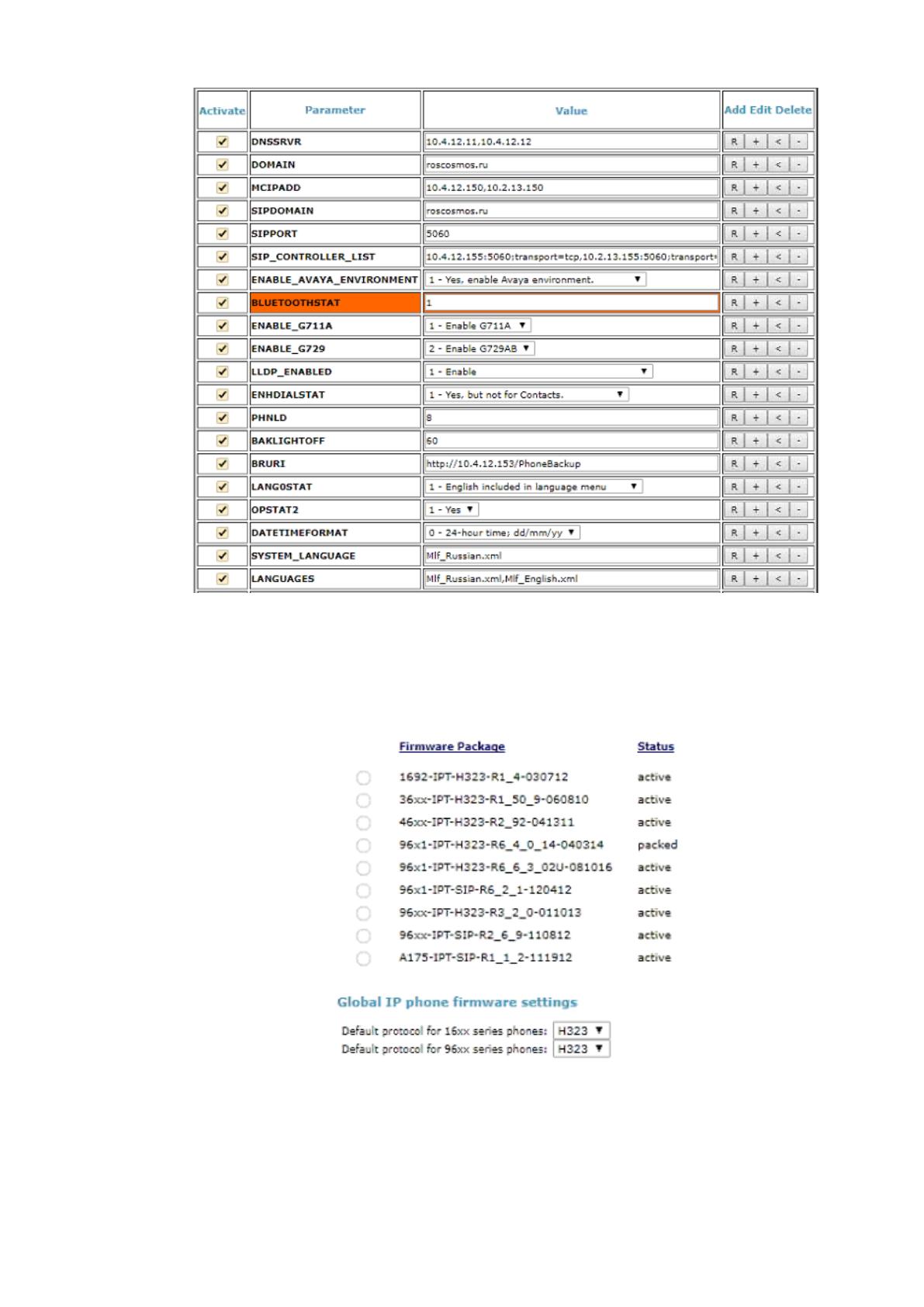

Рисунок 11 – Настройка сервера Utility на площадке.
Версии ПО, используемого для IP телефонов
Рисунок 12 – Версии ПО, используемого для телефонов.
51
2.3.6. Транковая емкость.
Для выполнения вызовов в ТфОП площадка имеет 1 локальный транк
емкостью 30 каналов (E1 поток).
Таблица 17 - Транковая емкость площадки.
Номер
транка
Название
транка
Тип
транка
Количество
каналов
Направление
(ТфОП/корпоратвный)
12
to MGTS
isdn
(EDSS1)
30
ТфОП
2.4. Площадка космодром Восточный.
В ходе работ была затронута схема взаимодействия между SIP
компонентами системы, что отражено на Рисунке 2.
В связи с этим были также изменены настройки локального сервера Avaya
Utility Server.
Текущие настройки приведены на рисунке 13.
52

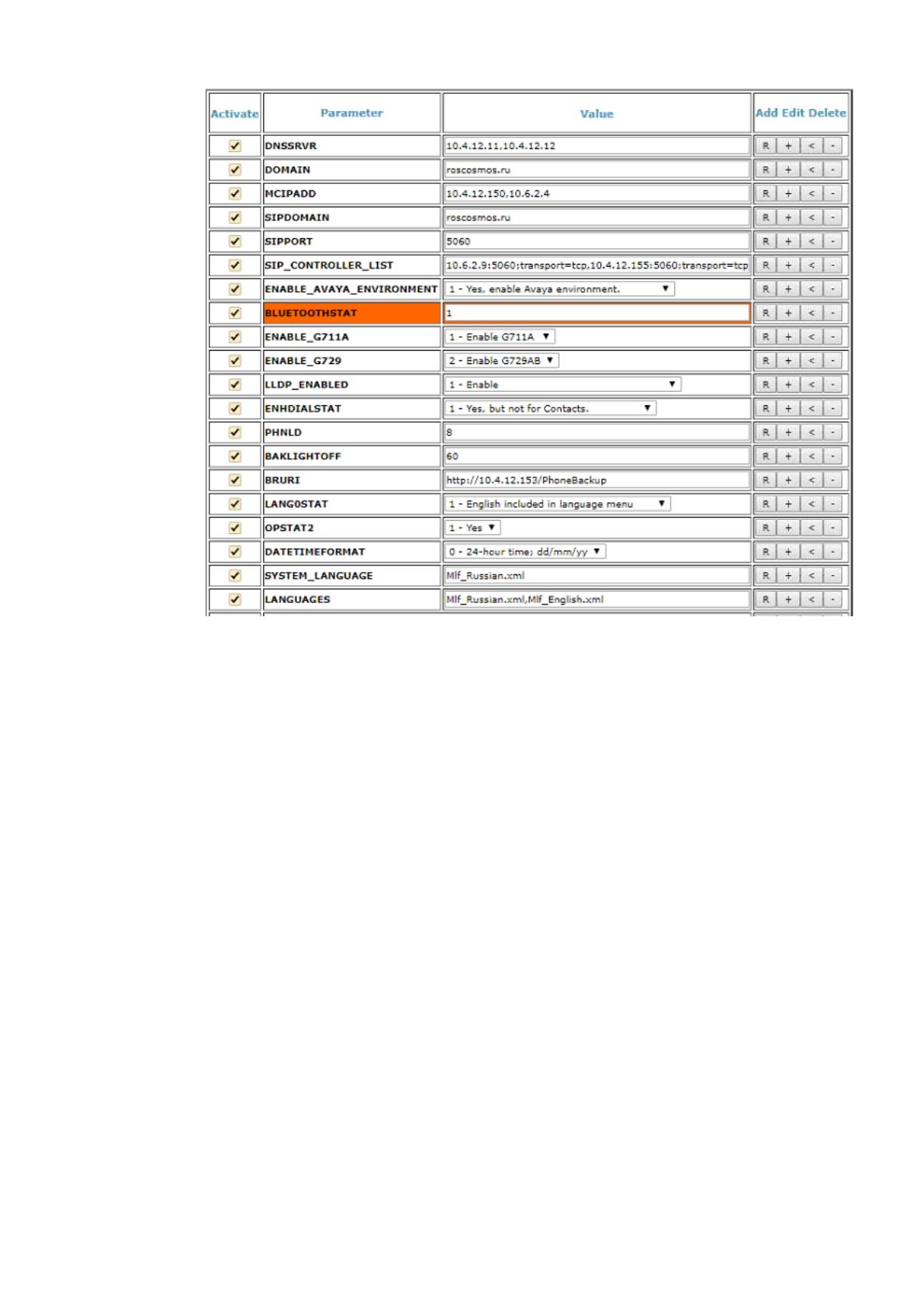

Рисунок 13 - Настройки Avaya Utility Server на площадке.
2.5. Площадка космодром Байконур.
В ходе работ была затронута схема взаимодействия между SIP
компонентами системы, что отражено на Рисунке 2.
В связи с этим были также изменены настройки локального сервера Avaya
Utility Server.
Текущие настройки приведены на рисунке 8.
53

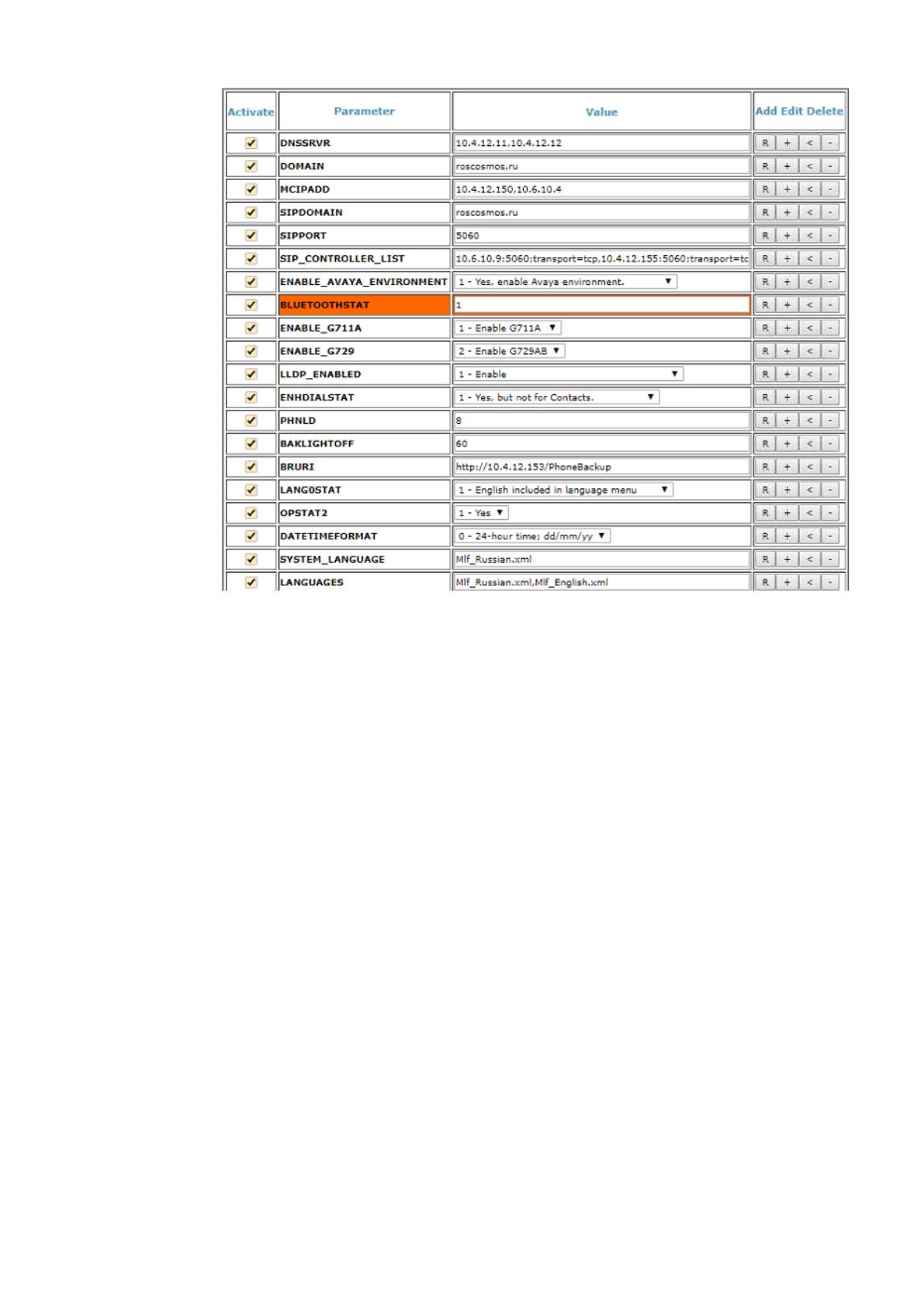

Рисунок 5 - Настройки Avaya Utility Server на площадке.
2.6. Структура комплекса технических средств.
Выбор структуры комплекса технических средств осуществлялся на
основании накопленного опыта построения систем аналогичного типа.
Требования к размещению комплекса технических средств на объектах
внедрения определяются в соответствии с техническими условиями
эксплуатации, предъявляемыми производителем.
Структура комплекса технических средств состоит из:
1. Коммутатор голосовых каналов Avaya G450, включая резервный блок
питания;
2. Интерфейсные модули MM710;
3. Сервер S8300E в формате медиа-модуля.
54
2.6.1. Коммутатор голосовых каналов Avaya G450.
Основными характеристиками медиа-шлюза Avaya G450 являются:
− 19 дюймовый конструктив размера 3U;
− восемь плато-мест (используются для модулей телефонии и
управляющего процессора);
− четыре порта Ethernet 10/100.
На материнской плате медиа-шлюза Avaya G450 находятся внутренний
процессор шлюза, 160 ресурсов DSP (расширяется до 320) для передачи голоса
по IP, 64 портов генератора тоновых сигналов и встроенный ресурс
«автосекретаря», позволяющий организовывать простые голосовые меню и
проигрывать короткие голосовые объявления общей длительностью до 45 минут.
В качестве модулей телефонии могут использоваться платы
соединительных линий E1, BRI, комбинированный модуль аналоговых
двухпроводных соединительных линий и аналоговых абонентов – назначение
каждого порта программными средствами администрирования, платы цифровых
абонентов и дополнительные модули DSP ресурсов.
Внешний вид медиа-шлюза представлен на рисунке 7.

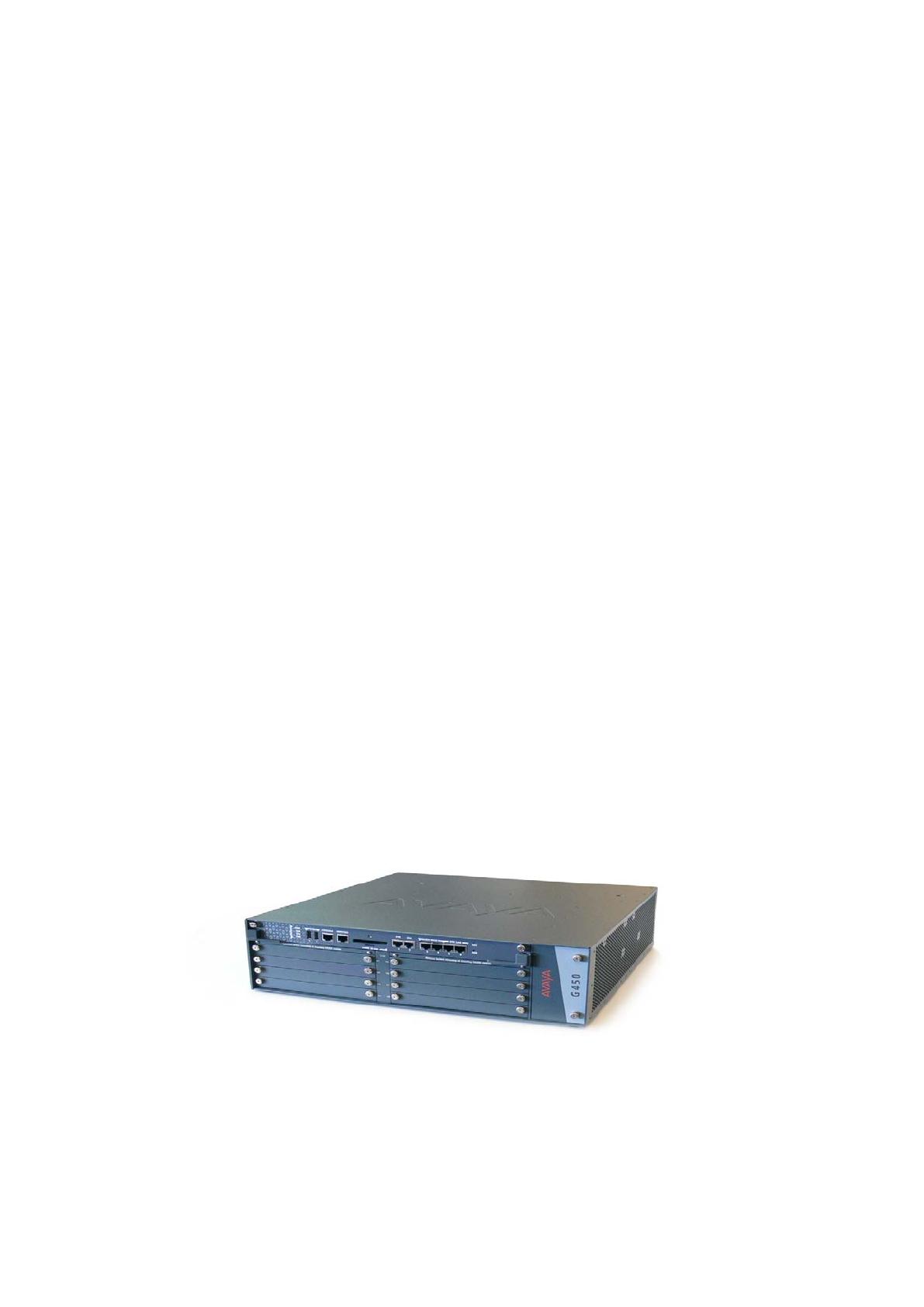

Рисунок 6 – Внешний вид медиа-шлюза Avaya G450.
Параметры медиа-шлюза:
1) Вес:
