35

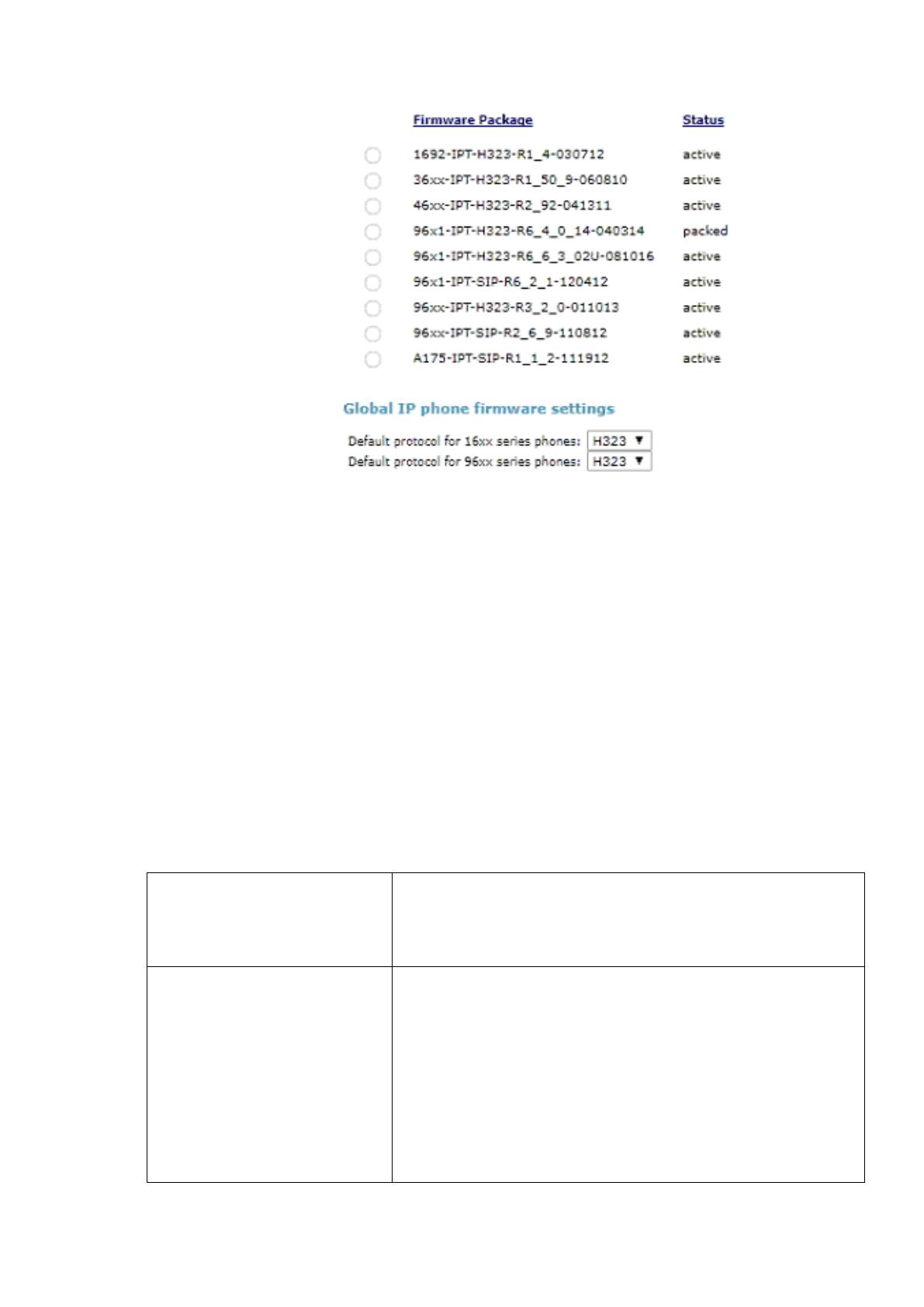

Рисунок 4 – Версии используемого ПО для телефонов.
Протокол сигнализации используемый для всех IP телефонов – H.323.
2.2. Площадка г. Москва, ул. Щепкина 42.
2.2.1. Оборудование локально-вычислительной сети.
Сетевые сегменты, используемые для работы СКТС на площадке г.
Москва, ул. Щепкина 42, приведены в таблице 10.
Таблица 10 - Виртуальные локальные сети площадки, участвующие в
модернизации СКТС.
Назначение
виртуальной LAN
IP-адресация
Голосовой трафик
(телефонные аппараты,
ТА)
10.5.4.0/24 (Маршрут по умолчанию -10.5.4.1)
10.5.34.0/23 (Маршрут по умолчанию -10.5.34.1)
10.5.50.0/23 (Маршрут по умолчанию -10.5.50.1)
10.5.64.0/23 (Маршрут по умолчанию -10.5.64.1)
10.5.66.0/24 (Маршрут по умолчанию -10.5.66.1)
36
Назначение
виртуальной LAN
IP-адресация
Серверы Avaya
(управляющий VLAN)
10.5.38.1/24
Маршрут по умолчанию - 10.5.38.1
Настройки активного сетевого оборудования приведены в таблице 11.
Таблица 11 - Требования к количеству портов и настройкам коммутаторов ЛВС
серверного сегмента площадки
Назначение Количество портов
ETHERNET
Режим работы порта
/VLAN
Медиашлюз AVAYA
G450
2 порта в режиме Active
- Standby
Access / управляющий
VLAN
Телефонные аппараты
Количество
дополнительных портов
не требуется при
условии работы порта в
режиме
Trunk и
включением по схеме
ЛВС коммутатор- >IP
телефон-> рабочая
станция.
runk /default/голосовой
VLAN
Для подключения абонентских терминалов необходимо порты на
коммутаторах уровня доступа настроить в транковом режиме (поддерживать
сортировку приходящих кадров согласно их маркерам VLAN ID).
37
2.2.2. Инфраструктурные сервисы вычислительной сети.
DNS – сервис, необходимый для разрешения канонических (буквенных
имен) в IP-адреса. Для реализации SIP-функционала DNS-сервис выполняет
ключевое значение. В DNS-сервер, обслуживающий локальную
вычислительную сеть ГК «Роскосмос», должны быть внесены имена хостов типа
«А» всех серверов, участвующих в проекте модернизации СКТС (указаны в
таблицах Таблица 9, Таблица 13, Таблица 17)
DHCP – протокол автоматического конфигурирования IP-интерфейса
сетевого устройства. Данный сервис является одним из ключевых при
развертывании IP-телефонии в ГК «Роскосмос». При помощи севера DHCP
абонентские IP-терминалы получают необходимые сетевые настройки (IP-адрес,
маску сети, шлюз по умолчанию и т.д.). Эти параметры передаются DHCP-
опцией 242 тип String. Также при помощи опции 242 существует возможность
расширенного конфигурирования IP-телефона.
Для автоматизации процесса конфигурирования IP-телефонов DHCP-
серверы, обслуживающие VLAN по умолчанию (default) , настроены на передачу
опции 242 тип String со следующим содержимым:
MCIPADD=10.4.12.150,10.5.38.155,L2Q=1,L2QVLAN=534,MCPORT=1719,HTT
PSRVR=10.4.12.153,TLSSRVR=10.4.12.153
Где:
L2QVLAN=xxx – номер VLAN, которым будет маркировать кадры телефон
(порт на оборудовании должен быть в транковом режиме).
HTTPSRVR=xxx.xxx.xxx.xxx – IP-адрес сервера HTTP для получения
телефонами прошивок, сертификатов и файлов настроек, в качестве такого
сервера выступает Utility сервер Avaya.
38
TLSSRVR=xxx.xxx.xxx.xxx – IP-адрес сервера HTTPS для получения
телефонами прошивок, сертификатов и файлов настроек, в качестве такого
сервера выступает Utility сервер Avaya.
При использовании единого порта в активном оборудовании для подключения
IP-телефонного аппарата и рабочей станции необходимо выполнить следующие
условия:
− к порту коммутатора подключается IP-телефон;
− рабочая станция подключается к коммутатору IP-телефона (таким
образом получается связка «Коммутатор – IP-телефон - Рабочая станция»);
− порт коммутатора должен быть в транковом режиме (поддерживать
сортировку приходящих кадров согласно их маркерам VLAN ID).
Алгоритм конфигурирования телефонного IP-аппарата:
1) Включение IP-телефона (никаких настроек в телефоне пока нет).
2) Широковещательный зарос на получение IP-адреса (телефон в
VLAN по умолчанию).
3) Получен IP-адрес и параметры опции 242 от DHCP-сервера
(телефон в VLAN по умолчанию).
4) Если в опции 242 указан VLAN ID, телефон освобождает
полученный IP-адрес,
5) Телефон маркирует кадры новым VLAN ID, тем самым переходит
в другой VLAN,
6) Телефон повторно запрашивает IP-адрес из сети с VLAN, ID
который он получил на шаге 4.
7) Получен IP-адрес и параметры опции 242 от DHCP-сервера (в
новом VLAN’e).
8) Согласно данным опции 242 телефон обращается за обновлением
ПО и файлом конфигурации к серверу HTTPSRVR=xxx.xxx.xxx.xxx.
39
9) После проверки ПО и получения файла конфигурации IP-телефон
осуществляет попытку регистрации на коммуникационном сервере.
В VLAN 534 для IP-телефонов сервер DHCP должен отдать в опции 242 те
же параметры, что и в VLAN по умолчанию.
2.2.3. Вынос площадки на базе шлюза G450.
На площадке г. Москва, ул. Щепкина 42, развернут вынос на базе
оборудования AVAYA. Вынос не является самостоятельной системой,
управляется от центрального ядра системы. В связи с этим для организации связи
между ЦОД и выносом площадки нет необходимости создания IP транковых
линий. В случае потери связи с ядром системы вынос имеет локальный сервер
выживания AVAYA S8300 для обеспечения сервиса связи на локальной
площадке. При восстановлении связи с ЦОД система автоматически переходит
под управление ядра системы (ЦОД).
В стойку в помещении по адресу г. Москва, ул. Щепкина 42 в
существующий шлюз G450 установлена плата формата MM: резервный
управляющий сервер AVAYA S8300. На сервере S8300 развернута платформа
виртуализации Avaya System Platform.
На платформе виртуализации развернуты серверы согласно рисунку 5, IP
адреса с указанием ролей серверов и версиями ПО приведено в таблице 12.

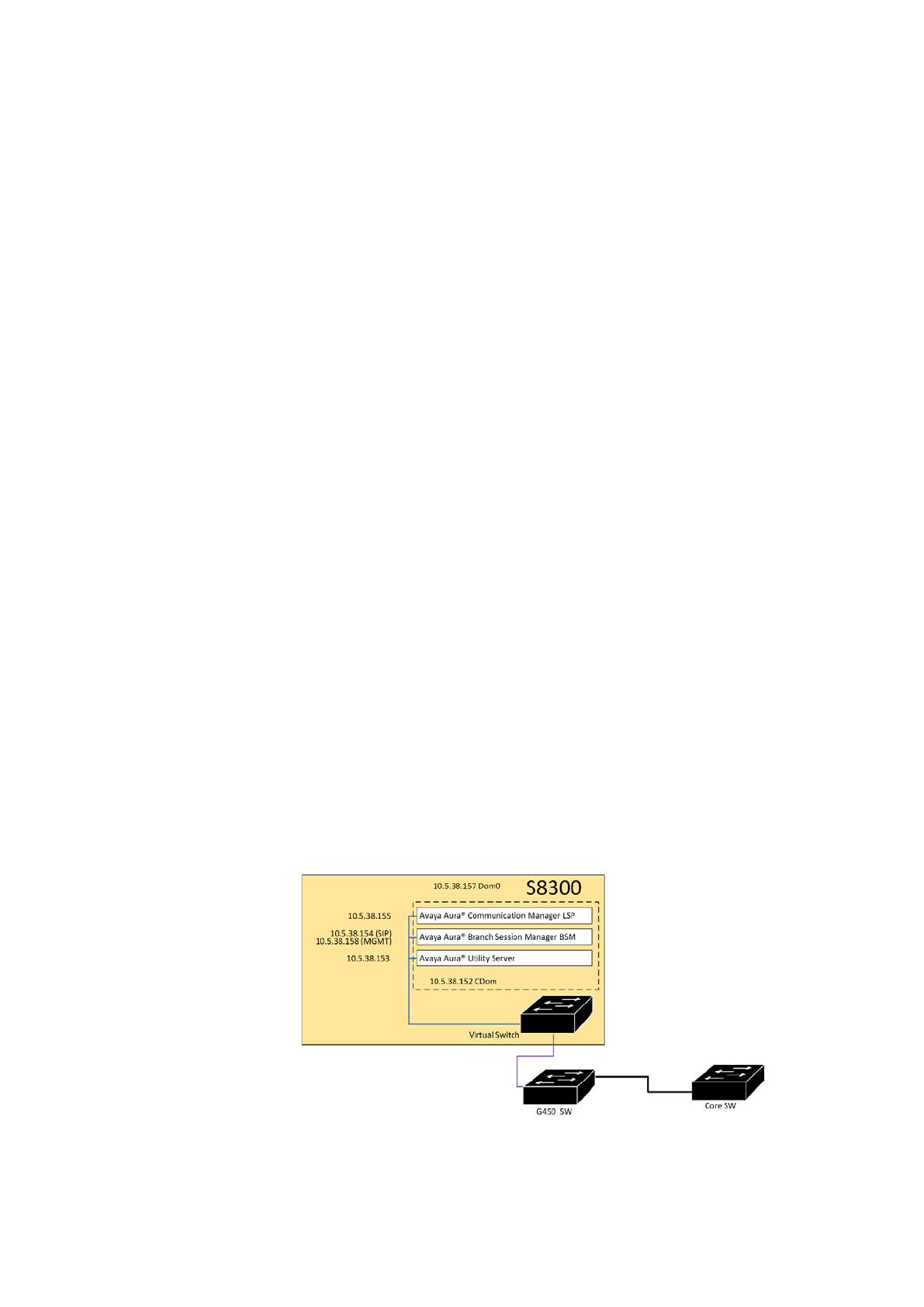

Рисунок 3 – Схема размещения виртуальных машин на сервере S8300
площадки Госкорпорации Роскосмос.
40
Таблица 12 – IP-адресация и размещение виртуальных машин.
2.2.4. SIP-сервисы.
В штатном режиме SIP абоненты площадки осуществляют одновременную
SIP регистрацию на нескольких серверах системы связи: сервере Session Manager
находящемся на площадке ЦОД, на локальном сервере выживания Branch
Session Manager (sch-phn-bsm01), серверах Session Manager площадок космодром
«Восточный» и космодром «Байконур». В случае остановки первичного сервера
регистрации, SIP абоненты используют ресурсы вторичного сервера, и т.д.
Сервер
платформы
виртуализации
Серверная роль
Название ВМ и
FQDN
IP-адрес(а)
ВМ
S8300
(10.5.38.157 –
Domain 0)
Avaya Aura®
Communication
Manager CM
(LSP)
cm
sch-phn-
cm01.roscosmos.ru
10.5.38.155
Avaya Aura®
Branch Session
Manager BSM
(BSM)
bsm
sch-phn-
bsm01.roscosmos.ru
mgmt -
10.5.38.154
SIP
10.5.38.158
Avaya Aura®
Utility Services
utility server
sch-phn-
us01.roscosmos.ru
10.5.38.153
Control Domain
sch-phn-
sys01.roscosmos.ru
10.5.38.152
41

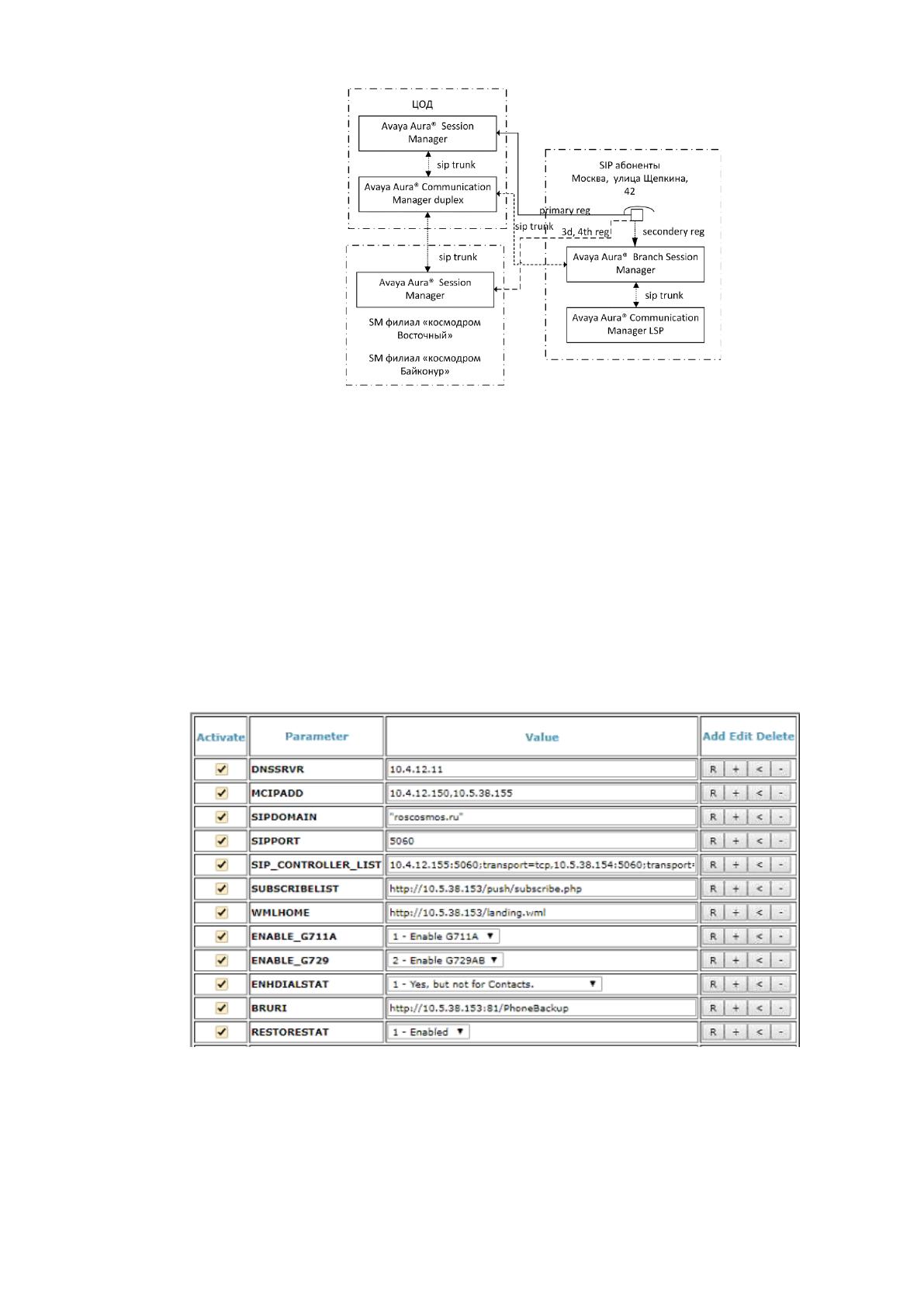

Рисунок 6 – Регистрация SIP абонентов площадки.
2.2.5. Сервер вспомогательных служб.
В состав локальных серверов на площадке входит Utility server
выполняющий функции хранения конфигурационных файлов для телефонов
площадки, хранение и выдача файлов ПО для телефонов, в случае недоступности
сервера ЦОД. Параметры, указанные в конфигурационном файле для площадки,
выглядят следующим образом:
Рисунок 7 – Настройка сервера Utility на площадке.
Версии ПО используемые для IP телефонов:
42

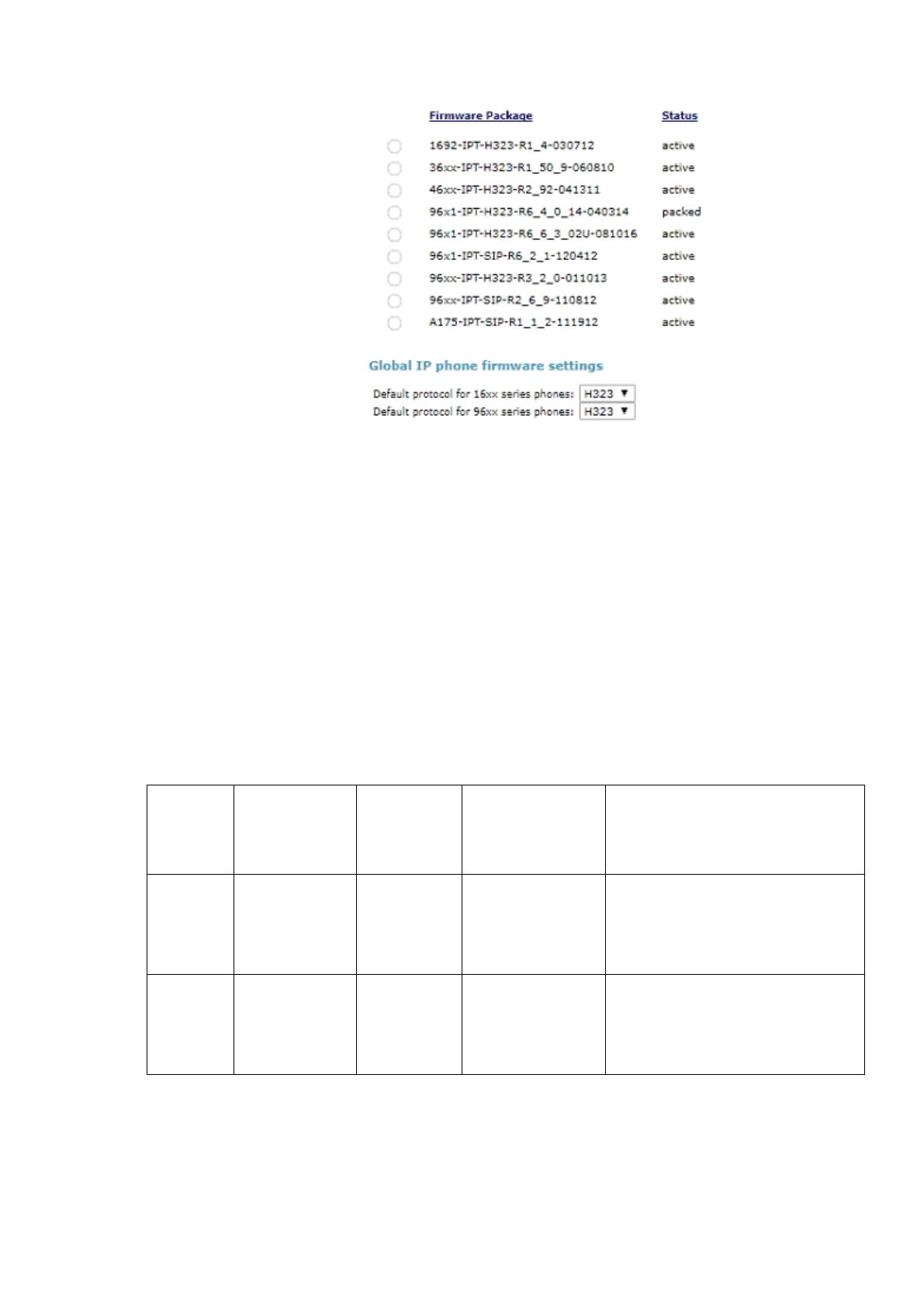

Рисунок 8 – Версии ПО используемые для телефонов.
Протокол сигнализации используемый для всех IP телефонов – H.323.
2.2.6. Транковая емкость.
Для выполнения вызовов в ТфОП площадка имеет 1 локальный транк
емкостью 60 каналов (два E1 потока) и 1 локальный транк емкостью 60 каналов
для подключения к АТС ФГУП «ЦЭНКИ»:
Таблица 13 - Транковая емкость площадки.
Номер
транка
Название
транка
Тип
транка
Количество
каналов
Направление
(ТфОП/корпоративный)
1
to MGTS
isdn
(EDSS1)
60
ТфОП
10 to Definity
isdn
(EDSS1)
60 ФГУП «ЦЭНКИ»
43
2.3. Площадка г. Москва, Бережковская наб., д. 22.
2.3.1. Оборудование локально-вычислительной сети.
Сетевые сегменты, используемые для работы СКТС на площадке г.
Москва, Бережковская набережная, д. 22, приведены в таблице 14.
Таблица 14 - Виртуальные локальные сети площадки, участвующие в
модернизации СКТС.
Назначение
виртуальной LAN
IP-адресация
Голосовой трафик
(телефонные аппараты)
10.2.14.0/23 (Маршрут по умолчанию -10.2.14.1)
Серверы Avaya
(управляющий VLAN)
10.2.13.1/24
Маршрут по умолчанию - 10.2.13.1
Настройки активного сетевого оборудования приведены в таблице 15.
Таблица 15 - Требования к количеству портов и настройкам коммутаторов
ЛВС серверного сегмента площадки
Назначение Кол-во портов
ETHERNET
Режим работы
порта /VLAN
Медиашлюз AVAYA
G450
2 порта в режиме Active -
Standby
Access /
управляющий VLAN
44
Назначение Кол-во портов
ETHERNET
Режим работы
порта /VLAN
Телефонные аппараты
Количество
дополнительных портов
не требуется при условии
работы порта в режиме
Trunk и включением по
схеме ЛВС коммутатор-
>IP телефон-> рабочая
станция.
runk
/default/голосовой
VLAN
Для подключения абонентских терминалов необходимо порты на
коммутаторах уровня доступа настроить в транковом режиме (поддерживать
сортировку приходящих кадров согласно их маркерам VLAN ID).
2.3.2. Инфраструктурные сервисы вычислительной сети.
DNS – сервис, необходимый для разрешения канонических (буквенных
имен) в IP-адреса. Для реализации SIP-функционала DNS-сервис выполняет
ключевое значение. В DNS-сервер, обслуживающий локальную
вычислительную сеть ГК «Роскосмос», должны быть внесены имена хостов типа
«А» всех серверов, участвующих в проекте модернизации СКТС (указаны в
таблицах Таблица 9, Таблица 13, Таблица 17)
DHCP – протокол автоматического конфигурирования IP-интерфейса
сетевого устройства. Данный сервис является одним из ключевых при
развертывании IP-телефонии в ГК «Роскосмос». При помощи севера DHCP
абонентские IP-терминалы получают необходимые сетевые настройки (IP-адрес,
маску сети, шлюз по умолчанию и т.д.). Эти параметры передаются DHCP-
опцией 242 тип String. Также при помощи опции 242 существует возможность
расширенного конфигурирования IP-телефона.
