Перед отправкой в сеть данные разбиваются на пакеты. Пакет (packet)
представляет собой единицу информации, передаваемую между станциями
сети. При отправке данных пакет проходит последовательно через все уровни
программного обеспечения. На каждом уровне к пакету добавляется
управляющая информация данного уровня (заголовок), которая необходима
для успешной передачи данных по сети, как это показано на рис. 13, где Заг –
заголовок пакета, Кон – конец пакета.
На принимающей стороне пакет проходит через все уровни в обратном
порядке. На каждом уровне протоколом этого уровня читается информация
пакета, затем добавленная к пакету информация удаляется, и пакет
передается следующему уровню. Когда пакет доходит до прикладного
уровня, вся управляющая информация будет удаляется из пакета, и данные
принимают свой первоначальный вид.
Заг 7 Кон 7 Кон 6Заг 6
Пакет
7
го
уровня
Заг 7 Данные Кон 7
Данные 6
го
уровня
Пакет
6
го
уровня
Кон 6Заг 6
Данные 5
го
уровня
Пакет
5
го
уровня
Заг 5 Кон 5Кон 7Заг 7
Данные 4
го
уровня
Пакет
4
го
уровня
Заг 4 Кон 4
Данные 3
го
уровня
Пакет
3
го
уровня
Кон 3
Данные 2
го
уровня
Пакет
2
го
уровн я
Кон 2
Данные 1
го
уровня
Пакет
1
го
уровня
7
го
уровня
Заг 6Заг 5 Заг 7 Кон 6 Кон 5Кон 7
Кон 4Кон 6 Кон 5Кон 7
Кон 3Кон 4Кон 6 Кон 5Кон 7
Заг 4 Заг 6Заг 5 Заг 7Заг 3
Заг 4 Заг 6Заг 5 Заг 7Заг 3Заг 2
Заг 4 Заг 6Заг 5 Заг 7Заг 3Заг 2 Кон 2Кон 3Кон 4Кон 6 Кон 5Кон 7Заг 1 Кон 1

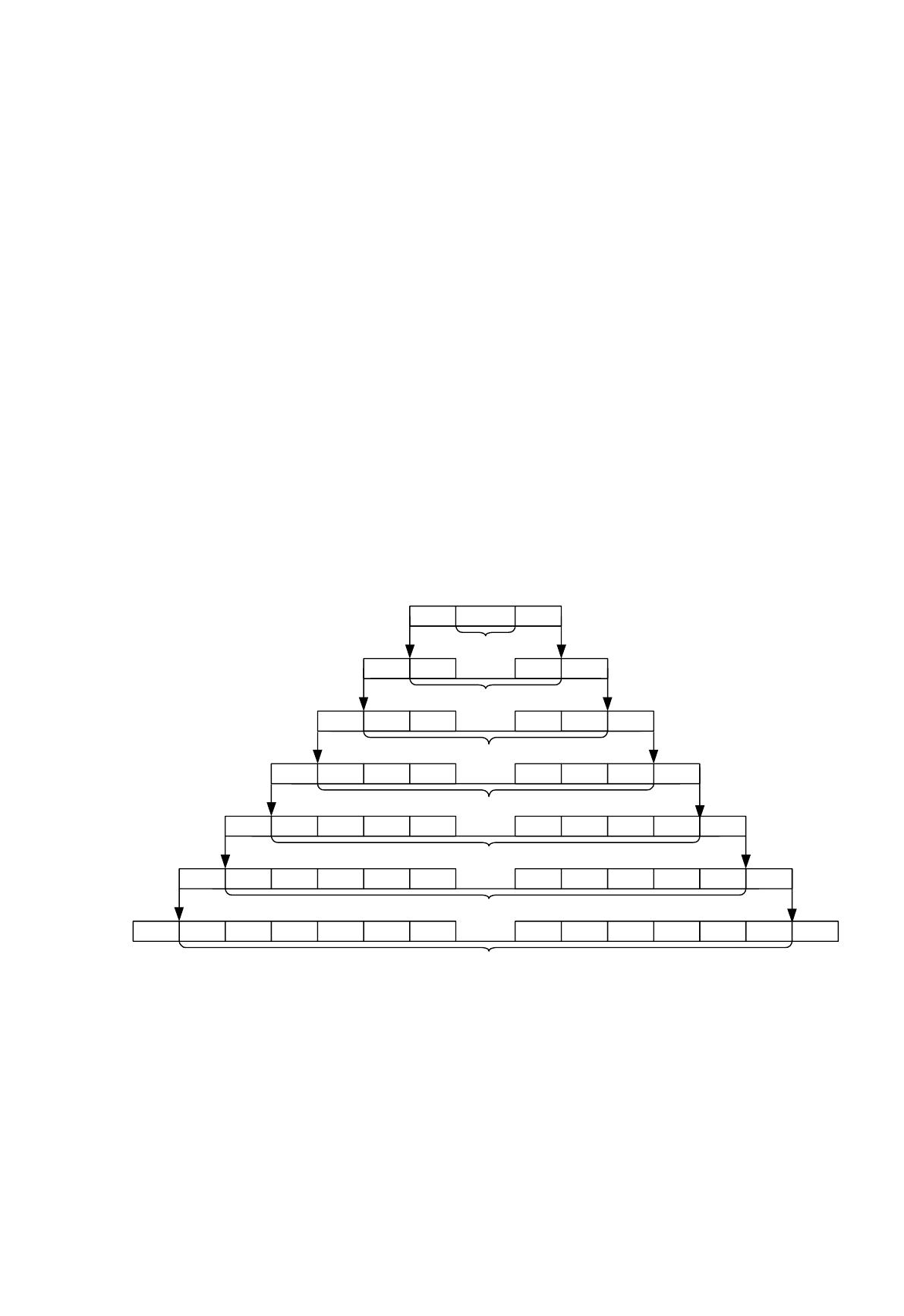

Рисунок 13 – Формирование пакета каждого уровня семиуровневой модели
Каждым уровнем модели выполняется своя функция. Чем выше
уровень, тем более сложную задачу он решает.
Отдельные уровни модели OSI удобно рассматривать как группы
программ, предназначенных для выполнения конкретных функций. Один
уровень, к примеру, отвечает за обеспечение преобразования данных из
23
ASCII в EBCDIC и содержит программы необходимые для выполнения этой
задачи.
Каждым уровнем обеспечивается сервис для вышестоящего уровня,
запрашивая в свою очередь, сервис у нижестоящего уровня. Верхними
уровнями запрашиваются сервисы почти одинаково: как правило, это
требование маршрутизации каких-то данных из одной сети в другую.
Практическая реализация принципов адресации данных возложена на
нижние уровни.
К наиболее распространенным протоколам верхних трех уровней
относятся:
протокол передачи файлов - FTP (File Transfer Protocol);
протокол пересылки файлов - TFTP (Trivial File Transfer Protocol);
протокол почтового обмена - SMTP (Simple Mail Transfer Protocol);
общий протокол управления информацией - CMIP (Common
Management Information Protocol);
протокол последовательной посимвольной передачи данных - SLIP
(Serial Line IP) IP;
протокол сетевого управления - SNMP (Simple Network Management
Protocol);
протокол передачи, доступа и управления файлами - FTAM (File
Transfer, Access, and Management).
Отдельные уровни модели OSI удобно рассматривать как группы
программ, предназначенных для выполнения конкретных функций. Один
уровень, к примеру, отвечает за обеспечение преобразования данных из
ASCII в EBCDIC и содержит программы, необходимые для выполнения этой
задачи.
К основными принципами построения ПО для ЛВС можно отнести:
1. Совместимость. Внедрение ЛВС обычно производится не на пустом
месте. Компания, как правило, уже имеет некоторые наработки, интеграция
которых в не будет слишком трудоемкой. Не исключено, что потребуется
24
разработка или доработка отдельных специализированных компонентов и
интеграция их в единую систему. Кроме того, должна обеспечиваться
совместимость.
2. Открытость. Программное обеспечение и система в целом должны
формироваться с учетом возможности пополнения и обновления функций, а
также поддержки множества сетевых и компьютерных ОС, приложений,
внешних источников данных, систем передачи сообщений и прикладных
программных интерфейсов.
3. Модульность. Программное обеспечение должно строиться по
принципу создания и объединения отдельных программных модулей,
добавление или удаление которых расширяет или сужает функции
компьютерной системы, не нарушая целостности ее работы.
4. Мобильность. Способность к внедрению или перенесению
программного обеспечения на вновь создаваемые объекты компьютерных
систем.
5. Масштабируемость. Это способность к физическому и логическому
увеличению состава модулей в интересах расширения функциональных
возможностей и увеличения производительности компьютерных систем.
6. Защищенность. Обеспечение полной защиты информации от
несанкционированного доступа с гарантией ее целостности.
Выводы по первой главе:
Таким образом, в первой главе выпускной квалификационной работы
было рассмотрено определение и классификация ЛВС, топология ЛВС,
модель взаимодействия протоколов сети OSI. На основе проведенного
анализа можно сделать следующие выводы:
1. Компьютерная сеть представляет собой программно–аппаратный
комплекс, состоящий из отдельных узлов, соединенных между собой с
помощью каналов или линий связи.
2. Классификацию ЛВС проводят по различным принципам:
25
− по информационному принципу: сети с селекцией информации;
сети с маршрутизацией информации;
− по функциональному принципу: вычислительные сети, служащие
для обработки данных; информационные сети, предназначенные для
информационно–справочных работ;
− по принципу структурной классификации: абонентские (рабочие
системы, административные системы, смешанные системы) и
ассоциативные системы (межсетевые и сетевые);
− по территориальному признаку: локальные вычислительные сети
(ЛВС) или LAN (Local Area Network); региональные вычислительные сети
или MAN (Metropolitan Area Network); глобальные вычислительные сети или
WAN (Wide Area Network); корпоративные компьютерные сети (ККС);
− по условиям доступа: коммерческие и некоммерческие;
− по топологии: широковещательные, с последовательной
передачей;
− по виду обмена: симплексные, полудуплексные, дуплексные,
широкополосные.
3. Сетевое программное обеспечение подразделяется на 3 вида: общее,
специальное и системное.
4. Топологией сети называют физическую или электрическую
конфигурацию кабельной системы и способа соединения сети. Для
локальных вычислительных сетей типичными являются всего три: кольцевая,
шинная, звездообразная. Однако, в повседневной жизни можно встретить и
такие типы комбинированных топологий, как «Звезда-Шина», древовидная
структура, «Каждый с каждым», «Пересекающиеся кольца».
5. Теоретической основой современных ЛВС служит Базовая эталонная
модель взаимодействия открытых систем OSI, разработанная
Международной организацией стандартов. Модель взаимодействия
протоколов сети OSI состоит из семи уровней: физический, канальный,
26
сетевой, транспортный, сеансовый, представительный, прикладной. Каждый
из данных уровней выполняет свою функцию и имеет свои особенности.
6. Отдельные уровни модели OSI удобно рассматривать как группы
программ, предназначенных для выполнения конкретных функций.
7. К основными принципами построения ПО для ЛВС можно отнести:
совместимость, открытость, модульность, мобильность, масштабируемость,
защищенность.
Проведенные исследования теоретических аспектов программного
обеспечения позволяют перейти к рассмотрению второй главы, посвященной
оценке эффективности функционирования ПО ЛВС в АУ «ОТРК «Югра».
27
ГЛАВА 2. ЭФФЕКТИВНОСТЬ ФУНКЦИОНИРОВАНИЯ
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ЛВС АУ «ОТРК «ЮГРА»
2.1 Организационно–экономическая характеристика АУ «ОТРК «Югра»
Полное наименование: Автономное учреждение Ханты-Мансийского
автономного округа – Югры «Окружная телерадиокомпания «Югра»
АУ «ОТРК «Югра» находится по адресу: 628011, Ханты-Мансийский
автономный округ – Югра, Тюменская область, г. Ханты-Мансийск, улица
Гагарина, дом 4.
АУ «ОТРК «Югра» является крупнейшим медиа-холдингом ХМАО-
Югры, в состав которого входят:
1. Телеканал «Югра» - крупнейший телеканал УрФО, вещающий в
аналоговом, цифровом, спутниковом и кабельном форматах.
Сегодня это единственный канал УрФО с самым большим покрытием
сигнала в аналоговом вещании. Потенциальная аудитория – 3 миллиона
человек. В кабельных сетях, в сети Интернет в on-line режиме и благодаря
вещанию по спутнику, нас смотрят и в регионах России, и в странах ближнего
зарубежья. Оригинальное 24-часовое вещание. Более 30 программ
собственного производства.
Приоритетными направлениями вещания телекомпании являются:
информационно-аналитические, социальные и познавательно-обучающие
проекты и программы.
2. Радиоканал «Югра» - один из лидеров информационного
пространства Ханты-Мансийского автономного округа.
«Эхо Москвы», а с 1 марта 2001 года перешёл на собственное
круглосуточное вещание. Ежедневно в эфире: новости, короткие деловые и
познавательные рубрики, авторские программы, развлекательные и
музыкальные программы, радио-игры и шоу.
Сеть вещания радио «Югра» включает в себя более 120 населённых
пунктов Ханты-Мансийского автономного округа – Югры и г. Тюмень.
28
Аудитория радио «Югра» - это активные люди, которые в равной степени
интересуются политикой и развлечениями.
Цели АУ ОТРК «Югра»:
- поиск, получение и распространение информации, производство и
распространение телерадиопрограмм на территории автономного округа,
Российской Федерации и за ее пределами;
- предоставление телезрителям, радиослушателям, пользователям сети
Интернет информации о событиях в политической, экономической,
социальной, культурной и других сферах;
- информационно-аналитическое обеспечение внутренней и внешней
политики автономного округа и Российской Федерации;
- содействие развитию телевидения и радиовещания, сохранение и
распространение российской культуры.
Для достижения своих целей АУ ОТРК «Югра» осуществляло
следующие виды деятельности:
- телерадиовещание, в том числе организация телерадиовещательных
каналов;
- производство и распространение телерадиопрограмм, кино-, видео-,
аудиопродукции;
- сбор, обработка, анализ, производство и распространение
информационной продукции, в том числе организация телерадиотрансляций с
места событий в аналоговом и цифровом форматах;
- создание и эксплуатация эфирных, кабельных и спутниковых средств,
систем и сетей связи, иных коммуникационных сетей;
- информационный обмен с телерадиовещательными организациями;
- организация и проведение выставок, семинаров, конференций, деловых
встреч, а также других массовых мероприятий;
- организация и проведение подготовки и переподготовки специалистов
в области телевидения и радиовещания;
29
- консультационные, справочные, методические, маркетинговые,
рекламно–информационные услуги;
- услуги по производству теле – и радио продукции;
- услуги связи, в том числе предоставление в аренду каналов связи и
других средств распространения информации;
- производство и реализация печатной продукции, в том числе газет,
журналов, рекламно-информационных материалов, методических пособий;
- проектирование, монтаж, ремонт, наладка и эксплуатация
телерадиовещательных, телекоммуникационных, информационных систем, а
также ремонт теле– и радио аппаратуры;
- строительство зданий и сооружений I и II уровней ответственности и
эксплуатация объектов связи;
- внешнеэкономическая деятельность;
- предоставление услуг по размещению в помещениях Учреждения
банкоматов, электронных терминалов, средств связи, пользовательского
оборудования связи и торговых автоматов;
- парикмахерские услуги.
АУ «ОТРК «Югра» имеет организационную структуру,
представленную на рис. 14.
Как видно из рис. 14, учреждение имеет разветвленную
организационную структуру, которая содержит несколько отделов,
пользующихся компьютерами. Поэтому информационная система
представляет собой комплекс узкоспециализированных таких программ, как:
1. 1С:Предприятие (База данных, автоматизации деятельности в
учреждении)
2. Консультант Плюс (Законодательство, кодексы и законы РФ)
3. СТМ Сервис (Система управления программным обеспечением)
4. Citrix (Виртуализация и построение ЛВС).
30
Рисунок 14 – Схема организационной структуры учреждения
2.2. Характеристика программного обеспечения ЛВС АУ «ОТРК
«Югра»
В компании активно используются такие современные
информационные технологии, как онлайн-трансляция передач, для которых
требуется наличие доступа к Интернету и хорошая скорость.
В инфраструктуре компани содержатся технологии удаленного
доступа, тонкого клиента и виртуальной сети, рис. 15.
Директор, главный редактор
Раевский Валерий Георгиевич
Заместитель директора по
продвижению телеканала Госниц
Любовь Анатольевна
Советник по спецпроектам
Авсеенко Татьяна Юрьевна
Заместитель директора по
техническим вопросам Лампига
Дмитрий Николаевич
Главный инженер Борисов
Владимир Геннадьевич
Заместитель директора по
экономике и финансам Бородина
Светлана Валерьевна
Заместитель директора по
информационной политике
Епихин Михаил Васильевич
Главный режжисер Голикова
Ирина Владиславовна
Заместитель директора по
эксплуатации сети
распространения
телерадиопрограмм Тихонов
Юрий Анатольевич
Главный инженер по
эксплуатации сети
распространения
телерадиопрограмм Торощин
Дмитрий Николаевич
Заместитель директора по
социальной политике Вожатова
Оксана Николаевна
Заместитель директора по
административно-хозяйственной
деятельности Сидоровский
Александр Анатольевич
31

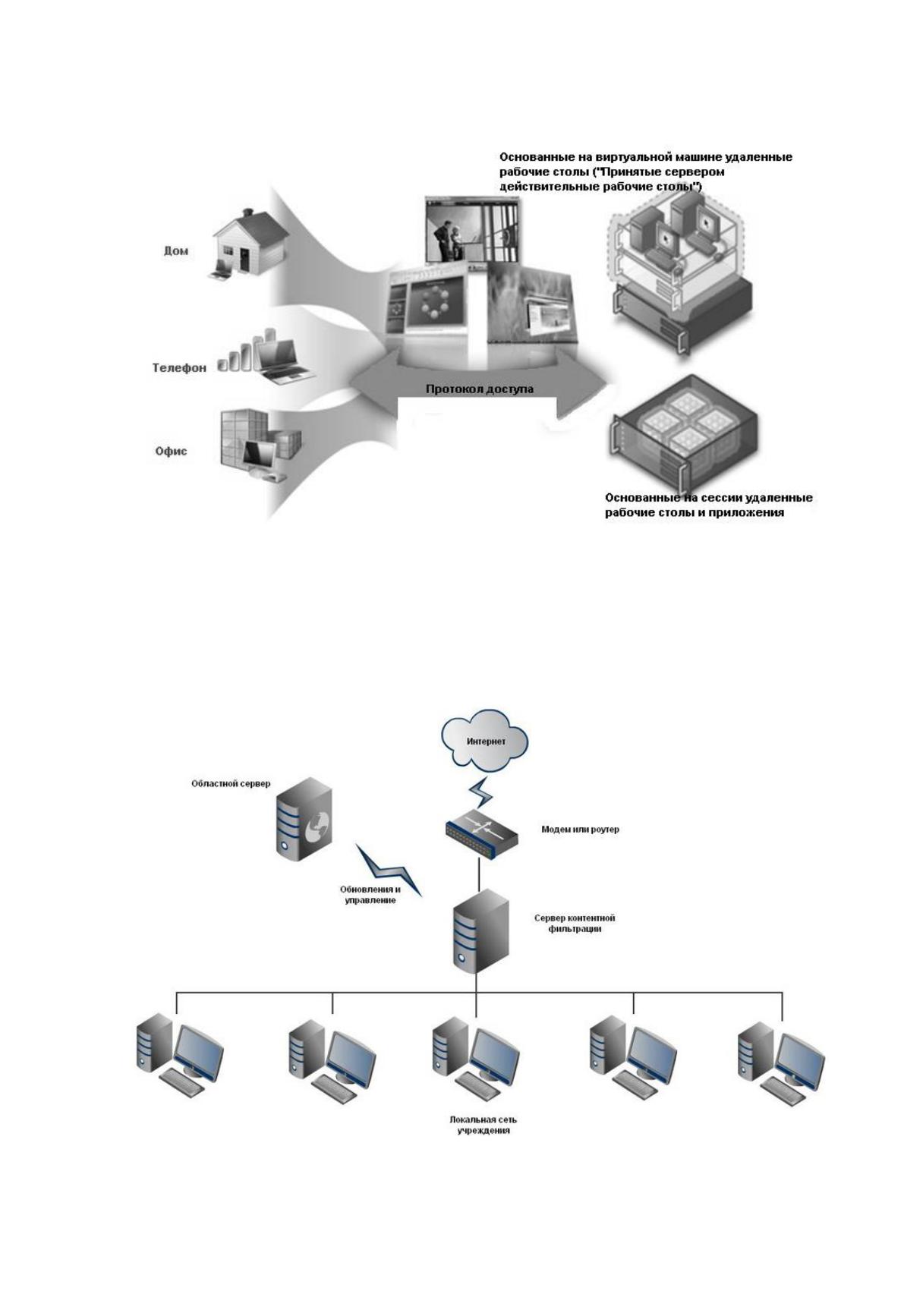

Рисунок 15 –Удаленный доступ
Виртуальная инфраструктура компании представлена на рис. 16:
Рисунок 16 –Схема информационной системы АУ «ОТРК «Югра»
