1.2 Анализ объекта и определение автоматизируемых функций
пожаротушения
Торговый центр «Лента»– крупный современный торгово-
развлекательный комплекс, расположенный в южном районе Красноярска.
В комплексе будет расположено множество магазинов, продающих самые
различные товары от известных мировых брендов. Здесь можно будет
приобрести модную одежду, ювелирные изделия, электронику и другие
товары. Также здесь будет расположено большое количество
развлекательных заведений и популярная кофейня Starbucks.
Торговый центр «Лента» начнет свою работу в 2018 году. Торгово-
развлекательный центр располагается в современном многоэтажном
здании. Оно имеет вид массивной прямоугольной постройки, облицованной
серыми панелями. Вся постройка состоит из нескольких отдельных
элементов. Здесь присутствуют крупные застеклённые области, а также
большие детали, сделанные по технологии вентилируемого фасада. В целом
постройка имеет красивый и современный внешний вид. Внутри здания
расположатся множество магазинов, торгующих различными товарами.
Здесь можно будет приобрести практически все, начиная от брендовой
одежды и заканчивая самыми новомодными гаджетами и электроникой.
Помимо этого, здесь присутствует несколько развлекательных заведений,
подающих блюда европейской и традиционной кухни.
Торговый центр «Лента» – будет превосходным местом для всех
любителей шопинга. Здесь можно будут выгодно приобрести качественные
товары, поскольку в комплексе представлена продукция среднего ценового
диапазона.
Чрезвычайно важной предпосылкой успешного развития торгового
центра является его расположение. При рассмотрении этого вопроса термин
16
«место расположения» употребляется в чисто географическом смысле.
Этим определяется общее место, на котором выбирается строительный
участок с таким расчетом, чтобы торговый центр мог успешно.[16]
Основной фактор, обусловливающий место расположения торгового
центра, — это вопрос о населении.
При анализе местности должно обращаться внимание не только на
существующее население, но также и на перспективный его рост в будущем.
Рост населения можно предвидеть путем анализа темпов прироста
населения в прошлом, тенденции перемещения населения и наличия
оставшейся земли, подходящей для жилищного строительства.
При рассмотрении местности для будущего торгового центра, на
которой имеется ограниченное количество площади, пригодной для
жилищного строительства, было бы, конечно, ошибочным использовать
общие темпы прироста населения. Оно в такой местности может оставаться
постоянным или даже уменьшаться.
Торговый центр «Лента» будет расположен в густонаселённом районе
Красноярска, что обеспечит большое количество посетителей, к тому же,
торговый центр располагается на пересечении двух межрегиональных трасс
Р176 и Р166, что обеспечит приток посетителей, проезжающих Киров.
На объекте проектируется пожарная сигнализация. При поступлении
сигналов «Пожар» от систем пожарной сигнализации или пожаротушения,
при нажатии кнопок дистанционного управления (ИОПР 513/101-1),
расположенных в шкафах пожарных кранов, а так же с клавиатур пультов
«С2000М» проектируемая система формирует управляющие сигналы и
выдает их в разные инженерные системы для обеспечения
противопожарной защиты.
Принцип работы инженерных систем здания при пожаре следующий:
1. Траволаторы и эскалаторы - отключаются.
2. Электромагнитные замки СКУД - разблокируются.
17
3. Лифты подразделений пожарной охраны:
лифт "3Л" перемещается на отм. 0.000.
лифт "4Л" перемещается на отм. -6.000.
4. Лифты грузопассажирские:
лифты "13Л", "14Л" перемещаются на отм. -11.200.
лифты "6Л", "7Л" перемещаются на отм. -6.000.
лифты "1Л", "2Л", "5Л", "8Л", "9Л", "10Л", "11Л" перемещаются на
отм. 0.000.
5. Система оповещения и управления эвакуацией - включается.
6. Задвижки дренчерных завес - открываются.
7. Фрамуги дымоудаления в атриуме, фудкорте, люки дымоудаления
в гипермаркете - открываются.
8. Фрамуги в фитнес-клубе - открываются с задержкой 20-30сек.
относительно момента включения систем вытяжной противодымной
вентиляции.
9. Противожарные шторы - опускаются.
10. Вентиляторы систем общеобменной вентиляции, кондиционеры,
тепловые завесы - отключаются.
11. Противопожарные клапаны систем общеобменной вентиляции -
закрываются.
12. Вентиляторы систем вытяжной противодымной вентиляции -
включаются.
13. Вентиляторы систем приточной противодымной вентиляции -
включаются с задержкой 20-30сек.
относительно момента включения систем вытяжной противодымной
вентиляции.
14. Противопожарные клапаны систем вытяжной противодымной
вентиляции - открываются.
18
15. Противопожарные клапаны систем приточной противодымной
вентиляции - открываются с задержкой 20-30сек. относительно момента
включения систем вытяжной противодымной вентиляции.
16. Розетки для пожарной техники, расположенные на въезде в
подземную парковку - включаются.
1.3 Разработка технического задания для проектируемой
системы
В соответствии с СП 5.13130.2009 проектом предусматривается
оснащение автоматической установкой водяного пожаротушения (далее
АВПТ) всех помещенийздания. Не подлежат защите АУПТ помещения:
зоны и коридоры безопасности, тамбуршлюзы, лестничные клетки,
помещения с мокрыми процессами, категорий Г, Д, В4 попожарной
опасности. Допускается не предусматривать устройство пожаротушения
под инад лентами эскалаторов с учетом наличия АУПТ и пожарной
сигнализации в помещенииих расположения, выполнения балюстрад
эскалаторов из негорючих материалов иотсутствия под ними горючей
нагрузки.
Здание делится на три пожарных отсека противопожарными стенами
иперекрытиями 1-го типа с пределом огнестойкости не менее REI 150:
1 отсек: подземная автостоянка;
2 отсек: подземно - надземная часть здания с атриумом;
3 отсек: помещения торгово-развлекательного назначения,
расположенные на отм.+6.000 в осях 10-19/Е-Р).
Согласно п. 5.1.10 СТУ не подлежат защите АУПТ помещения: зоны
и коридорыбезопасности, тамбур-шлюзы, лестничные клетки, помещения с
мокрыми процессами,категорий Г, Д, В4 по пожарной опасности.
Допускается не предусматривать устройствопожаротушения под и над
19
лентами эскалаторов и травалаторов с учетом наличия АУПТи пожарной
сигнализации в помещении их расположения, выполнения балюстрад
эскалаторов и травалаторов из негорючих материалов и отсутствия под
ними пожарнойнагрузки.
Согласно п. 5.1.12 СТУ допускается не предусматривать установку
спринклерныхоросителей в зоне световых фонарей атриумов при
следующих условиях:
в зоне световых фонарей установлены пожарные извещатели;
галереи, коридоры, примыкающие к помещению атриумов,
защищены водяной автоматической системой пожаротушения, головки
которой расположены под перекрытиями здания;
в фонарях над атриумами и куполом, предусмотрены люки
(фрамуги) противодымной вентиляции, открывающиеся при пожаре;
Объект оборудован круглосуточным пожарным постом,
расположенным на 1 этаже здания, в осях 8-9/Т-У. Помещение оснащено
телефоном.
1.3.1 Требования к электроснабжению системы пожаротушения
По степени надежности электроснабжения оборудование системы
автоматического Водяного пожаротушения является потребителем I
категории.
Питание электроприемников осуществить от самостоятельного
вводно-распределительного устройства (ВРУ), расположенного
вкаждомпожарном отсеке с устройством автоматического включения
резерва (АВР), имеющего отличительную окраску.
Распределительные линии питания электроприемников должны быть
самостоятельными для каждого электроприёмника, начиная от щита
противопожарных устройств ВРУ.
1. Обеспечить подвод электропитания к следующему оборудованию в
помещении насосной станции пожаротушения, отм. -6,000, В осях 1-3/Н-Р:
20
шкаф аппаратуры коммутации ШАК1. Мощность потребления 52
кВт, 380В, 50 Гц,
шкаф аппаратуры коммутации ШАК2. Мощность потребления 53,6
кВт, 380В, 50 Гц, I категория эл. снабжения;
шкаф аппаратуры коммутации ШАКЗ. Мощность потребления 2,7
кВт, 380В, 50 Гц, I категория эл. снабжения;
световое табло "Станция пожаротушения" "ЛЮКС" НБ0-Зх1 220В.
Потребляемый ток 30 мА, 220В, 50 Гц. Согласно СП 5.13130.2009 п. 5.10.15
табло подключить к аварийному освещению.
Шкафы ШАК1-ШАКЗ установлены на Высоте 1,5м от уровня пола, в
насосной. Обеспечить запас кабеля в местах установки электроприемников
не менее 3 м.
2. Обеспечить подвод электропитания к следующему оборудованию в
помещении пожарного поста (1022), отм. 0,000, В осях 8-9/Т-У:
центральный прибор индикации ЦПИ. Мощность потребления
16ВА, 220В, 50Гц, I категория эл. снабжения. Прибор установлен на Высоте
1,5м от уровня пола.
3. Выполнить заземление оборудования, входящего в состав
установки водяного пожаротушения.
Примерный план расположения оборудования в насосной
представлен на рисунке 1.1
21

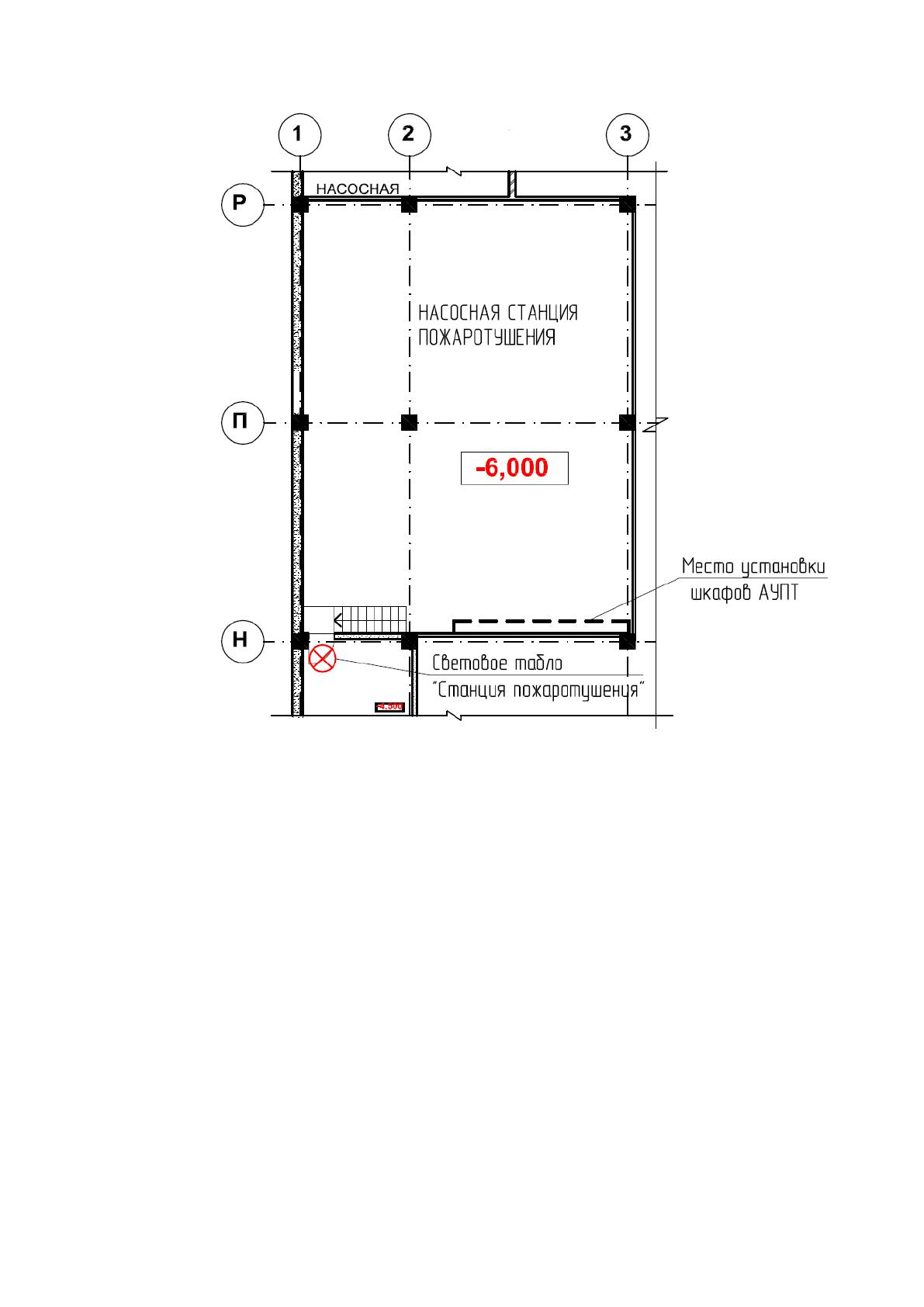

Рисунок 1.1 – План расположения электрооборудования в насосной
1.3.2 Требования к насосной станции
С целью обеспечения необходимого напора и расхода воды для
автоматической установки пожаротушения предусмотреть насосную
станцию.
Насосная станция должна удовлетворять требованиям
СП5.13130.2009 Раздел 5:
1. Насосные станции следует размещать в отдельно стоящих зданиях
или пристройках либо в отдельном помещении зданий на первом,
цокольном или первом подземном этаже.
22
2. Насосные станции должны иметь отдельный выход наружу или
лестничную клетку, имеющую выход наружу.
3. Помещение насосной станции должно быть отделено от других
помещений противопожарными перегородками и перекрытиями с пределом
огнестойкости ПЕ1 4В по СНиП 21-01-97*.
4. Температура воздуха в помещении насосной станции должна быть
от 5 до 35°С, относительная влажность воздуха - не более 80% при 25°С.
5. Рабочее и аварийное освещение следует принимать согласно
СНиП 23-05.
6. Помещение станции должно быть оборудовано телефонной
связью с помещением пожарного поста.
7. У входа в помещение станции должно быть световое табло
“Насосная станция пожаротушения", соединенное с аварийным
освещением.
8. Для монтажа насосов автоматической установки пожаротушения
6 насосной станции, в осях П-Р/1-3 на отм. -6,000 запроектировать:
4 фундамента размером 700x900мм. Нагрузка на каждый
фундамент составляет 617кг.
9. Для транспортировки насосов автоматической установки
пожаротушения в насосную станцию, в осях П-Р/1-2 на отм. -6,000 в полу
запроектировать люк, размером 1500x1000мм. Предусмотреть
открывающуюся крышку люка, состоящую из двух створок. Конструкция
люка должна соответствовать пределу огнестойкости перекрытия.
10. Установить под потолком насосной станции монорельс
(двутавровая балка по ГОСТ 8239: № 16-27, ширина полки 80-135 мм) для
тали ручной червячной. Грузоподъёмность тали 1000 кг.
11. В стенах и перекрытиях запроектировать гильзы и отверстия.
Размер и место установки гильз и отверстий.
23
12. Для отвода боды из насосной станции обеспечить уклон пола к
отверстию.

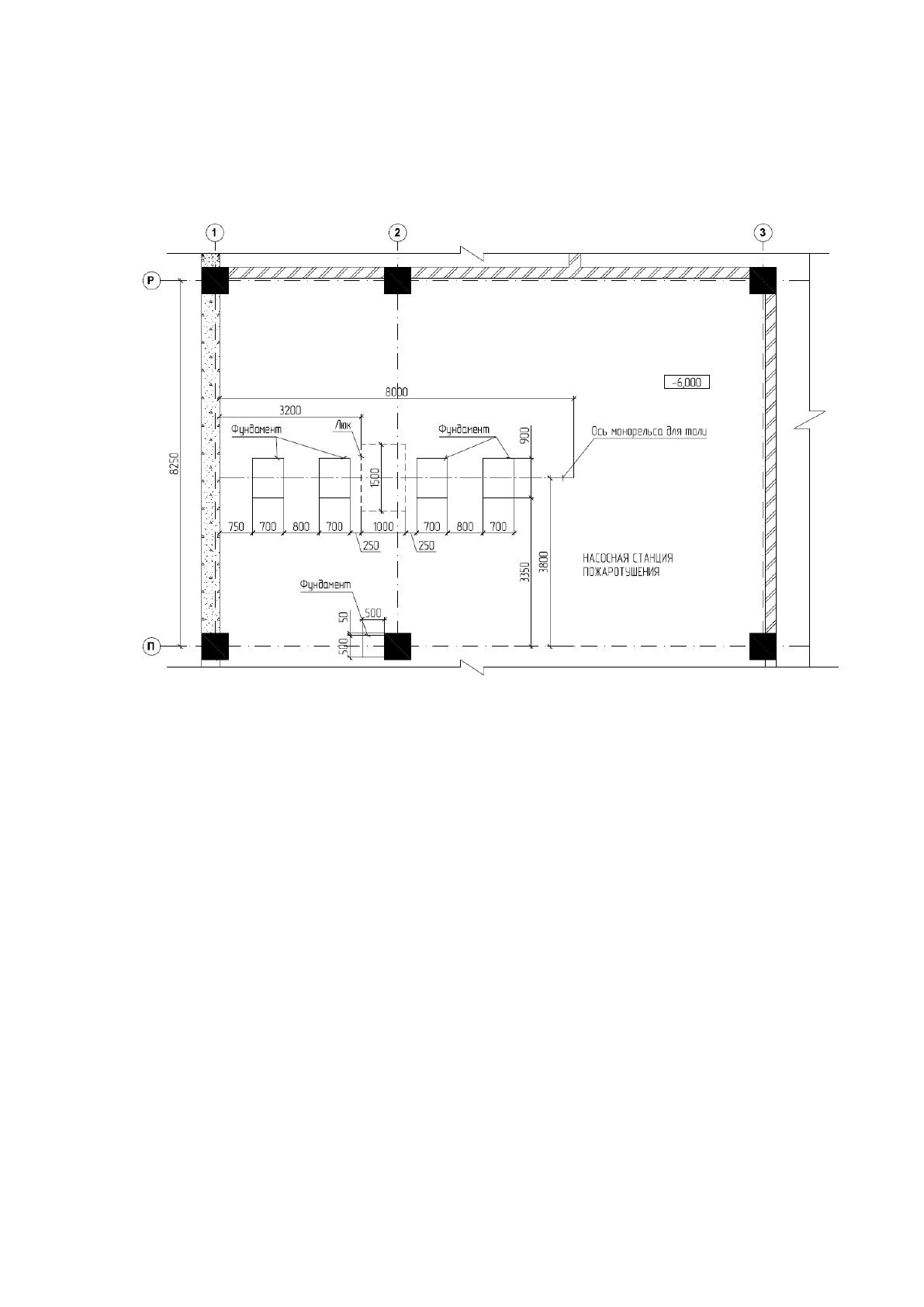

План помещения насосной станции представлен на рисунке 1.2.
Рисунок 1.2 – Помещение насосной станции
1.4 Выводы по первой главе
В первой главе проведен анализ систем автоматического
пожаротушения. Из существующих сегодня систем, а именно, газовых,
водяных, порошковых, аэрозольных, наиболее оптимальной по цене и
безопасности является водяная, т.к. вода стоит очень дешево и не причиняет
вреда людям.
Анализ объекта автоматизации показал необходимость создания
автоматической системы пожаротушения, поскольку это требование для
торговых центров прописано в СП 5.13130.2009. Автоматической системой
пожаротушения должны быть защищены все помещения, за исключением
зон и коридоров безопасности, тамбур-шлюзов, лестничных клеток,
24
помещений с мокрыми процессами, категорий Г, Д, В4 по пожарной
опасности.
Для разработки системы, в первой главе было разработано
техническое задание, согласно которому можно выполнять проектирование.
