Для удобства работы с программой необходимо создать планы
помещений и выполнить расстановку устройств на них. Это позволит
персоналу быстрее находить источники сообщений осуществлять реакцию,
рисунок 3.12.

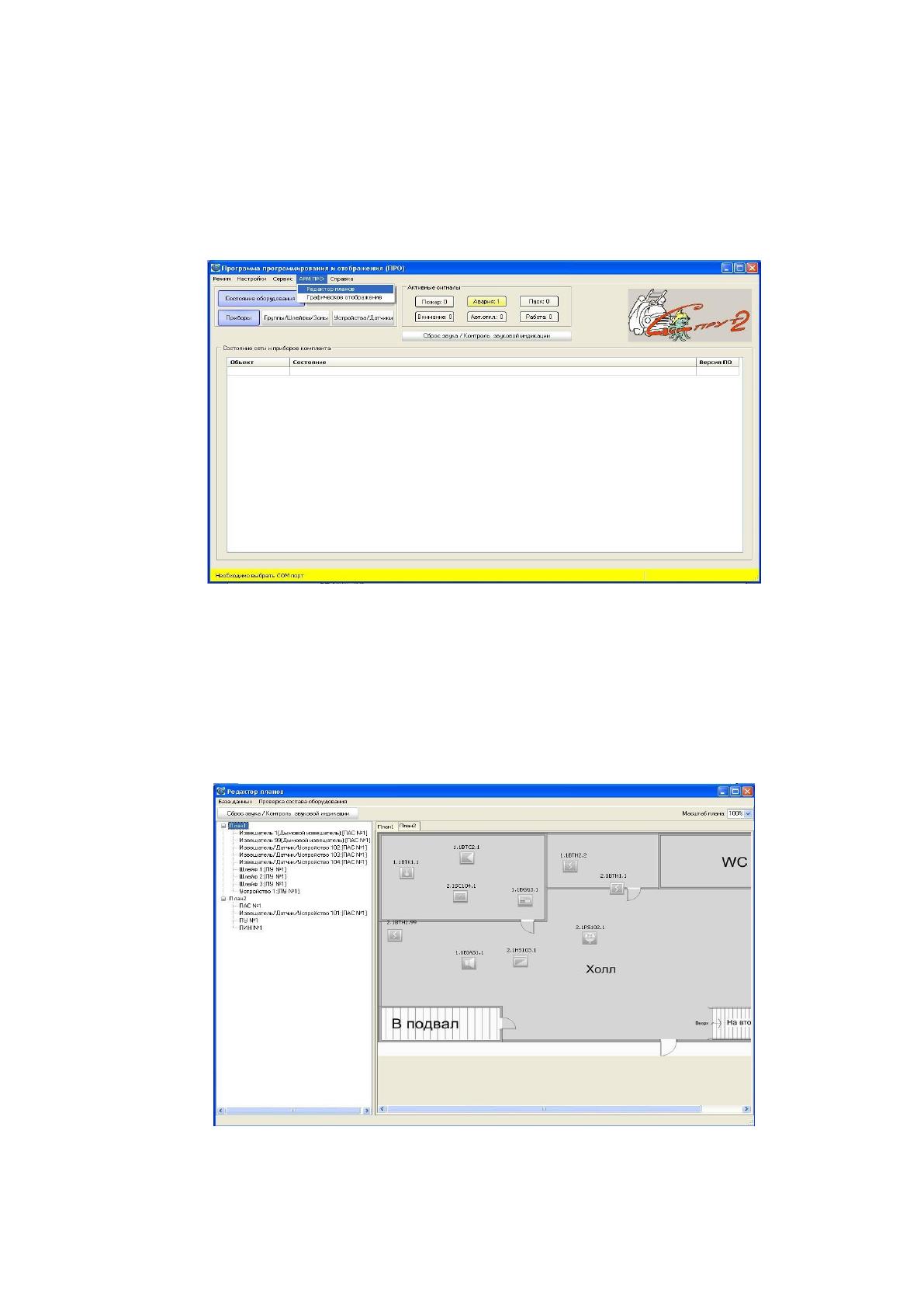

Рисунок 3.12 – Активация режима редактора планов
В редакторе планов нужно загрузить актуальные планировки
помещений в векторном формате и указать положение устройств, готовый
план представлен на рисунке 3.13.
Рисунок 3.13 – Разработка плана
66
Работу системы можно проверить в режиме графического
отображения, рисунок 3.14. В этом режиме статус устройств показан
разными цветами.

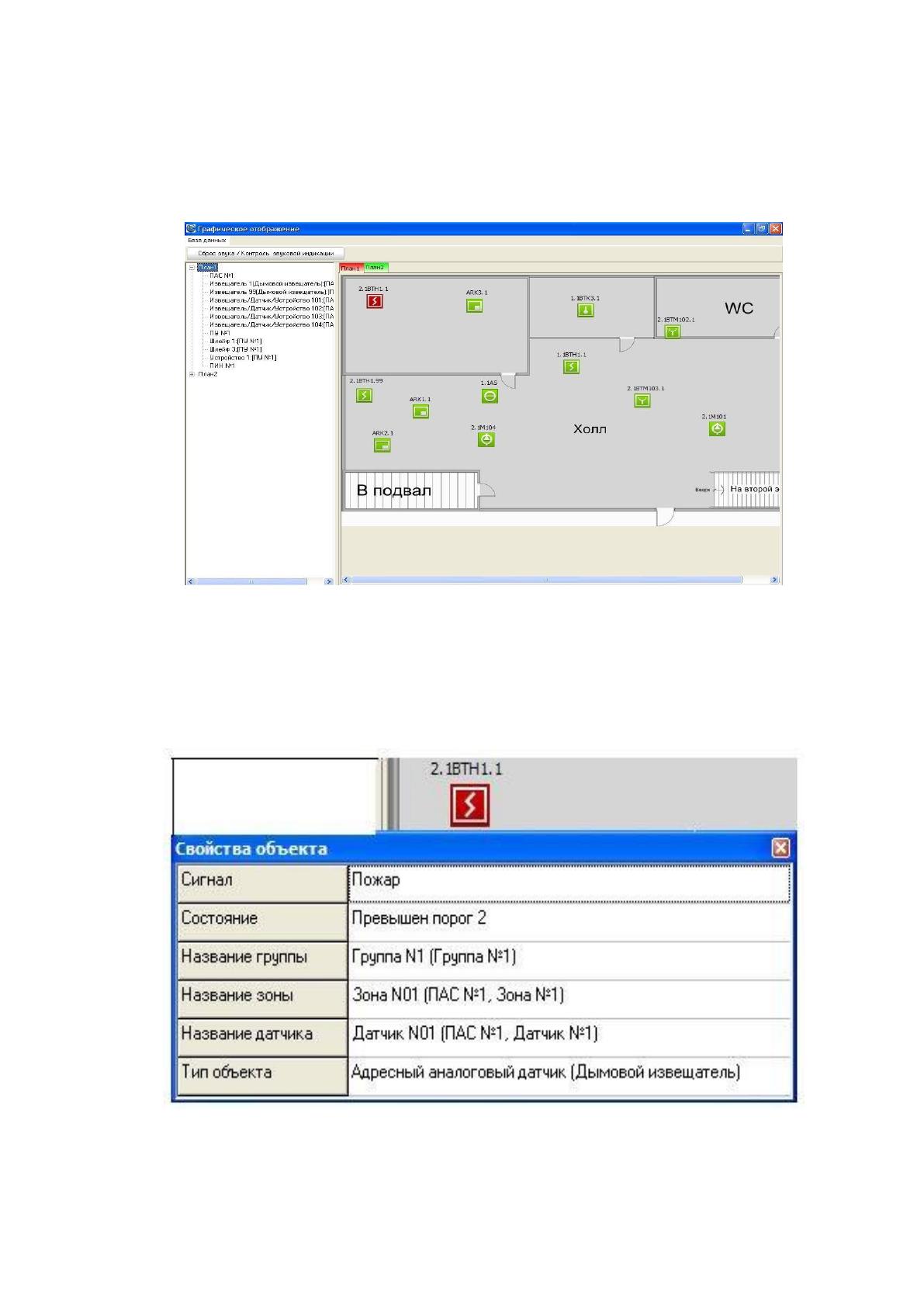

Рисунок 3.14 – Графический режим просмотра плана
При наведении указателя мыши на объект, будет выдана информация,
рисунок 3.15.
Рисунок 3.15 – Информация об объекте
67
3.3 Разработка инструкций для дежурного и ремонтного
персонала
К обслуживанию установок допускаются лица, прошедшие
медицинское освидетельствование и имеющие документ, удостоверяющий
право работы с установкой.
При эксплуатации установок необходимо выполнять следующие
правила:
все ремонтные работы, связанные с монтажом и демонтажом
оборудования производить, убедившись в отсутствии давления в
водомерном узле;
работы, связанные с электрооборудованием, производить только
после отключения электропитания. При выполнении работ необходимо
наличие резиновых ковриков и диэлектрических перчаток;
все работы производить только исправным штатным
инструментом. Запрещается использование гаечных ключей с удлиненными
рукоятками. Рукоятки инструмента должны быть выполнены из
изоляционного материала;
соблюдения правил техники безопасности является необходимым
условием безопасной работы при эксплуатации установок пожаротушения.
Пульт управления системы «СПРУТ-2» предназначен для:
автоматического управления оборудованием пожаротушения
(водяного, пенного, газового, порошкового, аэрозольного);
автоматического управления дымоудалением и вентиляцией;
автоматического управления оповещением;
автоматического управления технологическим оборудованием (в
том числе насосами холодного водоснабжения, горячего водоснабжения,
циркуляции отопления, подпитки отопления, дренажа);
68
работы в качестве пожарной сигнализации с
безадреснымиизвещателями;
работы с комплектом «Спрут-2», максимальный состав комплекта
«Спрут2».

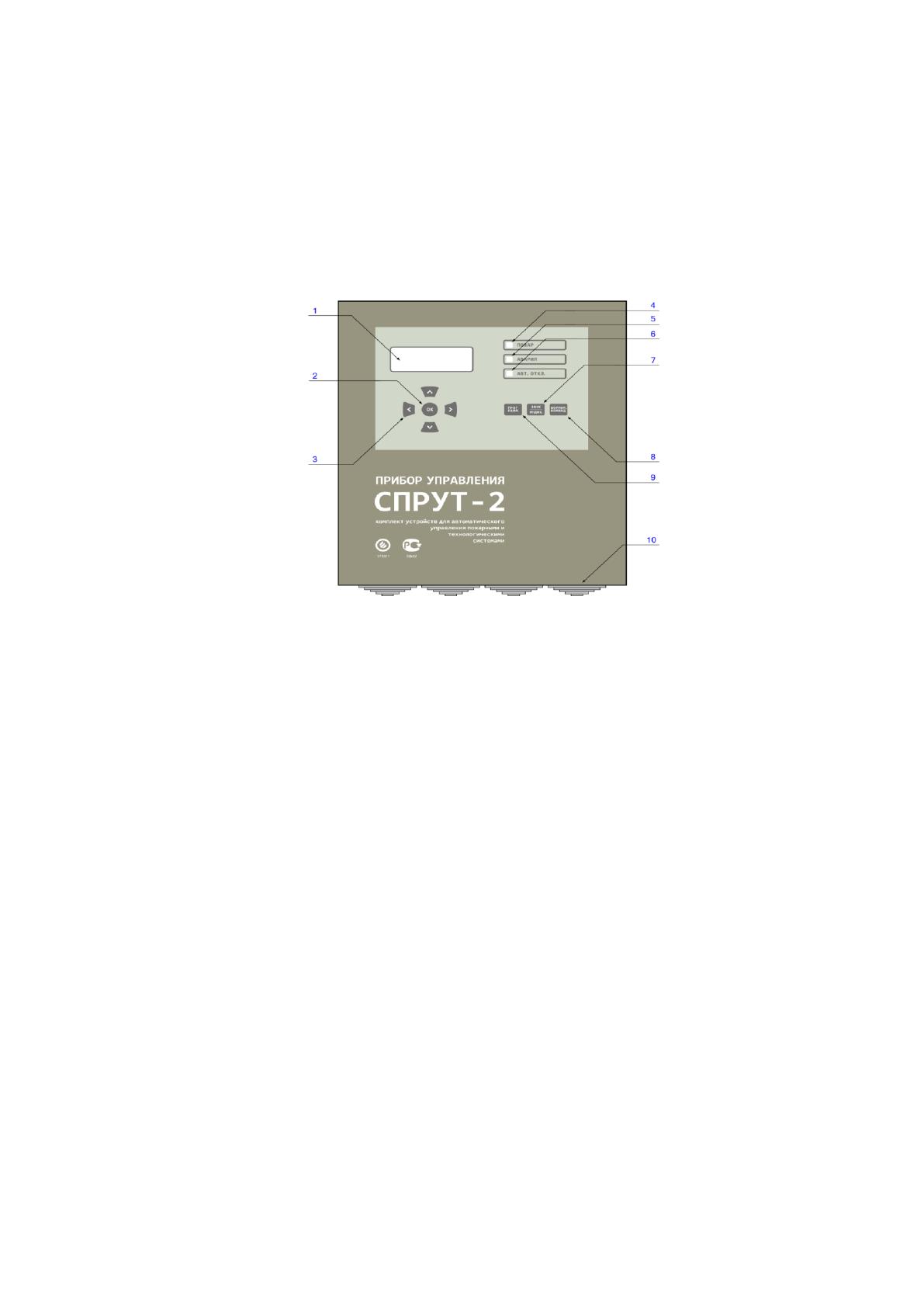

Внешний вид прибора представлен на рисунке 3.16.
Рисунок 3.16 – Внешний вид прибора управления «Спрут-2»
На рисунке 3.16 обозначено:
1. Жидкокристаллический индикатор (далее «индикатор»).
2. Кнопка «ok».
3. Кнопки «Вверх», «Вниз», «Вправо», «Влево».
4. Светодиод «Пожар».
5. Светодиод «Авария».
6. Светодиод «Автоматика отключена».
7. Кнопка «Сброс звука / Контроль индикации».
8. Кнопка «Формирование команд».
9. Кнопка «Программирование».
10. Гермовводы.

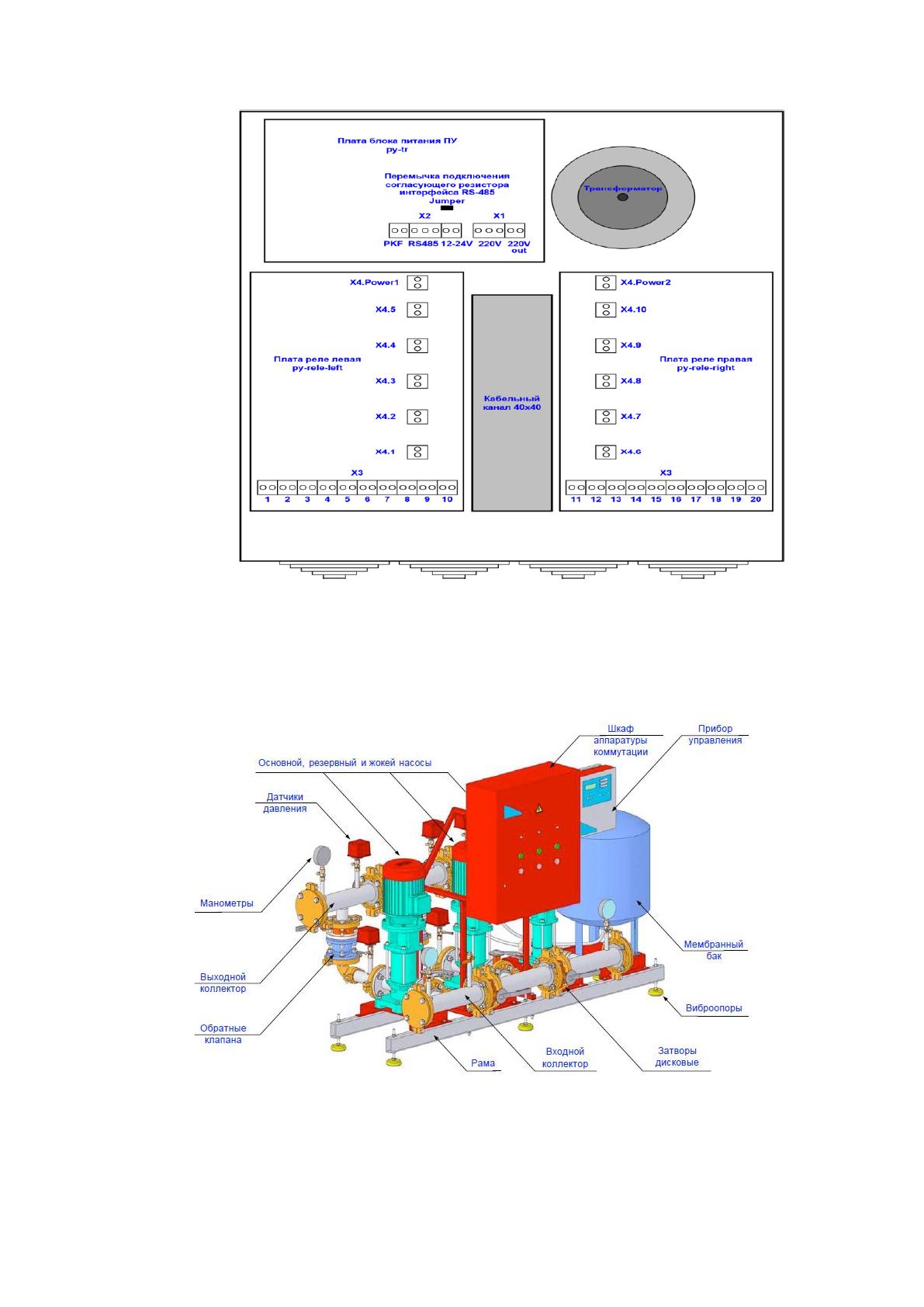

Внутреннее расположение элементов представлено на рисунке 3.17.
69
Рисунок 3.18 - Расположение элементов ПУ
Расположение элементов автоматизации приведено на рисунке 3.19.
Рисунок 3.19 – Расположение элементов автоматизации
70
3.3.1 Подготовка к работе
Проверить правильность произведенного монтажа. При помощи
выключателей ВК1 и ВК2 (см. рисунок 3.18) подать на ПУ напряжение
питания.
Произвести программирование ПУ. Программирование производится
непосредственно с лицевой панели ПУ, также программирование возможно
при помощи «Программы программирования и отображения» для чего
также необходим компьютер, как описано в разделе 3.2.
Каждый раздел имеет ряд программируемых параметров. Вход в
режим программирования параметра производится при помощи кнопки
«ok». Изменение параметра производится при помощи кнопок «», «»,
«», «». Выход из режима программирования параметра с сохранением
измененных параметров производится при помощи кнопки «ok». Выход из
режима программирования параметра без сохранения измененных
параметров производится при помощи кнопки «Формирование команд».
Режим программирования имеет матричную структуру и имеет
тридцать один раздел. Разделы содержатся в столбцах матрицы, Рисунок
3.20.

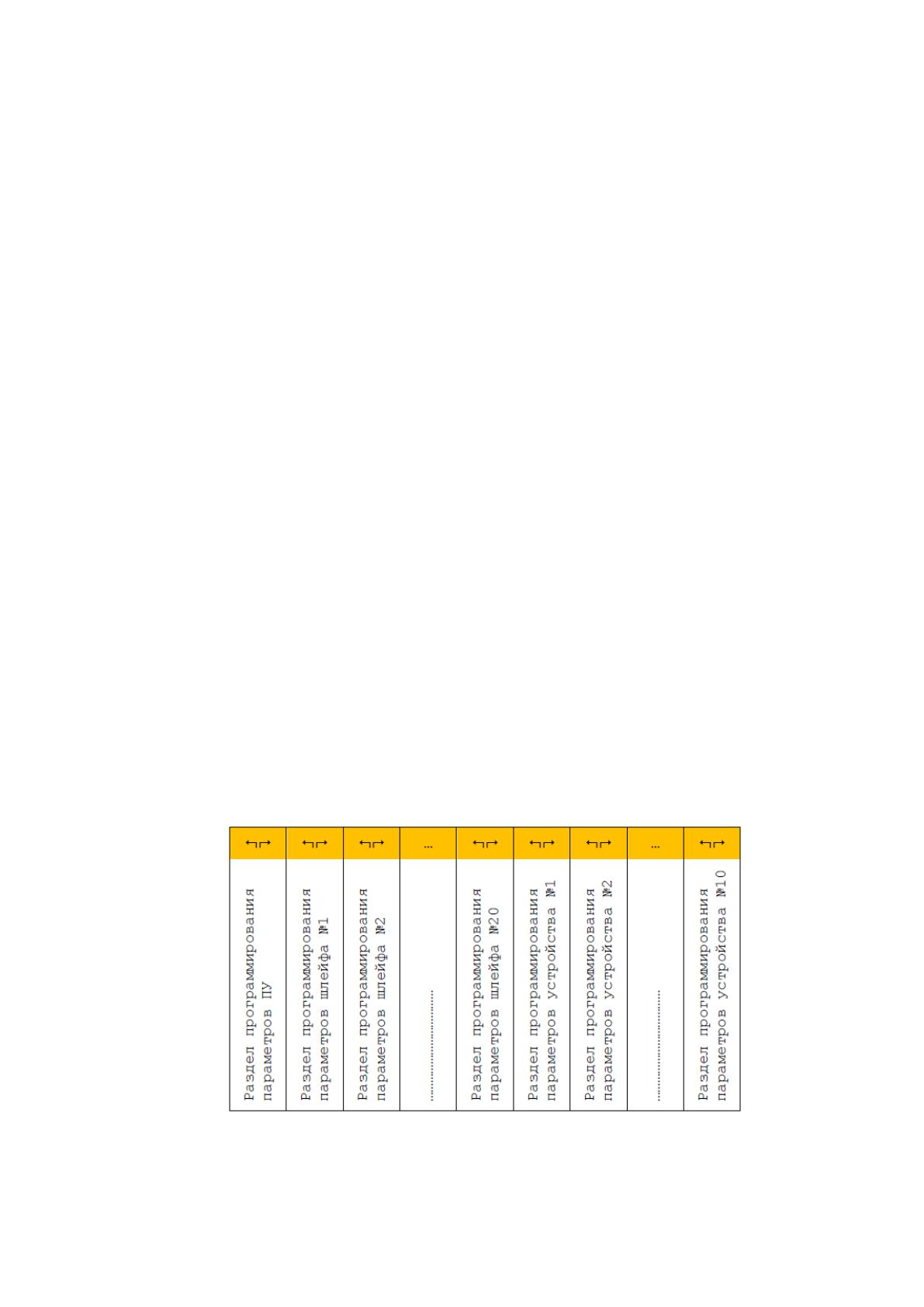

Рисунок 3.20 – Список разделов
71
Передвижение по матрице производится при помощи кнопок «»,
«», «», «». Переход от одного раздела к другому осуществляется
только через верхнюю строчку.
Каждый раздел имеет ряд программируемых параметров. Вход в
режим программирования параметра производится при помощи кнопки
«ok».
Изменение параметра производится при помощи кнопок «», «»,
«», «». Выход из режима программирования параметра с сохранением
измененных параметров производится при помощи кнопки «ok». Выход из
режима программирования параметра без сохранения измененных
параметров производится при помощи кнопки «Формирование команд».
3.3.2 Техническое обслуживание
В случае размещения ПУ в помещении с круглосуточным
пребыванием дежурного персонала, в ежедневное техническое
обслуживание входит контроль исправности световой и звуковой
сигнализации ПУ.
Не реже одного раза в год необходимо производить проверку
работоспособности устройств в режиме диагностики. Режим диагностики
можно включить при программировании ПУ. При включении режима
диагностики, производится поочередное, на время 2 сек, включение всех
реле управления устройствами.
Не реже одного раза в год необходимо производить проверку
сопротивления заземления между корпусом ПУ и шиной заземления,
которое не должно превышать 4 Ом.
Данные о техническом обслуживании необходимо вносить в журнал,
содержащий дату технического обслуживания, вид технического
72
обслуживания, замечания о техническом состоянии, должность, фамилию и
подпись ответственного лица, проводившего техническое обслуживание.
3.3.3 Порядок работы
В ПУ предусмотрен режим просмотра состояния оборудования. Для
входа и выхода из режима просмотра используется кнопка «ok». Режим
просмотра состояния оборудования имеет матричную структуру и в
зависимости от состава подключенных при программировании шлейфов и
устройств может иметь до тридцати одного раздела.
ПУ обеспечивает отображение на ЖКИ индикаторе всех
сформированных сигналов. Отображение нескольких сигналов происходит
поочередно с периодом 1,5 секунды. Для перевода ПУ в исходное состояние
(все устройства выключены, все сформированные сигналы сброшены),
необходимо перевести ПУ в режим «Сброс ПУ».
ПУ обеспечивает звуковую сигнализацию четырех типов:
сложного многочастотного тона в случае получения сигнала
«Пожар»;
прерывистого тона в случае получении сигнала «Авария» или
«Автоматика устройства отключена», «Сброс ПУ»;
постоянного тона в случае получения сигнала «Внимание»;
короткого однотонного сигнала в случае получения сигнала «Пуск
устройства» или «Работа устройства».
Приоритеты сигналов расположены в порядке убывания.
Звуковая сигнализация выключается:
- автоматически по окончании сигнала;
- после нажатия на кнопку «Сброс звука / Контроль индикации»,
Звуковая сигнализация автоматически включается при поступлении нового
сигнала.
73
При программировании ПУ имеется возможность отключения
звуковой сигнализации:
«Пуск устройства», раздельно для каждого устройства;
«Внимание», раздельно для каждого шлейфа.
В случае отключения звуковой сигнализации на ПУ, звуковая
сигнализация также отключается на ПИ и ЦПИ.
Контроль световой и звуковой сигнализации. При нажатии на кнопку
«Сброс звука / Контроль индикации» в течение 1 сек, производится
включение:
всех светодиодов.
звуковой сигнализации, типа «Пожар».
В ПУ предусмотрен режим формирования команд. В режиме
формирования команд предоставляется возможность сформировать
команду «Сброс ПУ» и команды «Пуск», «Стоп», «Включить автоматику»,
«Отключить автоматику» для любого из устройств, подключенных при
программировании ПУ.
Для входа в режим формирования команд необходимо нажать кнопку
«Формирование команд», после чего при помощи кнопок «», «», «»,
«» необходимо ввести четырехзначный код доступа в режим
формирования команд (по умолчанию: 1234) и нажать на кнопку «ok»;
Режим формирования команд имеет матричную структуру и в
зависимости от состава подключенных при программировании устройств
может иметь до одиннадцати разделов.
Выбор команды осуществляется кнопкой «ok». Выход из режима
формирования команд происходит после нажатия кнопки «Формирование
команд» или в случае если в течение 1 минуты не нажималась ни одна из
кнопок.
74
3.4. Выводы по третьей главе
В третьей главе проведен выбор аппаратного обеспечения, а именно,
комплекта автоматики «СПРУТ-2». В комплект входят центральные
приборы управления, модули расширения количества вводов и выводов, а
также, программное обеспечение, для настройки и диспетчеризации
системы.
Также, в третьей главе разработана инструкция по работе с системой
для дежурного персонала.
