45
6 этап – устройство полов;
7 этап – монтаж оборудования, специальные монтажные работы по
устройству сантехники, электрики;
8 этап – внутренние и внешние отделочные работы;
9 этап – благоустройство территории.
Обоснование решений по производству работ приведено в виде таблицы
2.4.
Таблица 2.4
Способы производства работ
Наименование
вида работ
Машины, механизмы,
нормокомплекты.
Состав звена (ЕНиР)
Организация технология работ
Техника
безопасности.
Требования к
качеству работ
1
2
3
4
Земляные
работы
Экскаватор
Бульдозер
Электротрамбовки
Машинист 6р-1
Землекоп 3р-1
Разработка грунта ведется
одноковшовым экскаватором на
пневмоколесном ходу с
погрузкой грунта на
автосамосвалы и отвозкой
грунта в отвал на расстояние до
15 км.
СП 12-135-2003
п.п.5.1.-5.4
СП
45.13330.2012
Монтажные
работы
Кран
Монтажник
4р-1, Зр-1,
Бригаде монтажников для работы
выделяют часть здания -
захватку, которую разбивают на
делянки и закрепляют их за
отдельными звеньями. монтаж
конструкций ведут в одну смену.
СП 12-135-2003
п.п. 9.1-9.3
СП
45.13330.2012
гл.17.
Плотницкие и
столярные
работы.
Стекольные
работы.
Установка
дверей.
Кран
нормокомплект
плотника, столяра,
стекольщика.
Плотники: 2р-1; 4р-1
Каменщики: 4р-1;
2р-1
Машинист 5р-1
Конструкции подаются при
помощи крана. Монтаж окон
вести последователь-но по
всему периметру здания. Зазор
между коробками и наружными
стенами тщательно
проконопачивается по всему
периметру с двух сторон
термоизолирующим
материалом. Во внутренних
стенах зазоры
проконопачиваются
звукоизолирующими
прокладками. Установка
дверных коробок, заделка щелей
конопаткой, установка
фурнитуры.
СП 12-135-2003
п.п.8.1-8.3
Сп
71.13330.2012
Устройство
покрытия
Кран
Производство работ следует
начинать с участков наиболее
СП 12-135-2003
п.п. 13.1-13.3
46
Машинист 6р-1
Монтажники: 5р-1;
4р-1; 3р-1; 2р-1.
Кровельщики-
изолировщики: 2р-1;
Зр-1; 4р-1
удаленных от мест подъема
материалов и вести от понижен-
ных точек к повышенным.
Укладку производят
отдельными элементами по
прогонам начиная от конька.
Сп
71.13330.2012
Отделочные
работы
(малярные,
штукатурные).
Растворосмесительная
установка,
краскораспыли-тели,
нормокомплекты
штукатура, маляра,
инвентарные леса.
Штукатуры: 4р-2;
3р-2; 2р-1
Маляр: 3р-1; 2р-1
Поверхности перед
производством работ
проверяются на плоскость,
выравниваются, отчищаются от
грязи и пыли. Все поверхности
провешиваются в вертикальной
и горизонтальной плоскостях с
установкой маяков. После
нанесения штукатурки
заделываются углы и откосы,
наносится накрывочный слой с
затиркой поверхности. Перед
нанесением окрасочного состава
поверхности очищают,
проолифивают, огрунтовывают,
подмазывают, шпатлюют и
шлифуют, затем наносят
окрасочные составы.
СП 12-135-2003
п.п. 10.1-10.3
Сп
71.13330.2012
Устройство
полов
Бетонщики; 4р-1; 2р-
1
Облицовщики:
4р-1, 3р-1
Устройство полов ведет
специализированная бригада по
захваткам.
Поверхность смачивают водой,
устанавливают маяки,
укладывают, разравнивают и
уплотняют раствор вручную,
заглаживают поверхность
гладилками. Устройство
каменных полов производится
после окончания всех
строительных, монтажных и
отделочных работ.
Предусматриваем бетонные,
плиточные и покрытия
линолеумом.
СП 12-135-2003
п.п. 10.1-10.3
Сп
71.13330.2012
Санитарно-
технические
работы
(устройство
водопровода,
канализации,
теплоснабжени
я)
Слесарь-сантехник
5р-1
Устройство трубопровода,
установка отопительных
приборов, монтаж теплового
узла, проверка и опрессовка
системы отопления.
Сантехнические работы
выполняются после завершения
внутренних общестроительных
работ
СП 12-135-2003
гл. 14,15,16
СП
31.13330.2012
47
Электромонтаж
ные работы
(устройство
линии
электропередач,
сетей связи)
Электролинейщик
6р.-1; 2р.-2
Монтажники связи
5р.-1; 3р.-1
Монтаж распределительного
оборудования, соединение
элементов электросети,
испытание.
Прокладка низковольтных и
контрольных кабелей. Монтаж
коммуни-кационных систем,
испытание систем.
СП 12-135-2003
гл. 14,15,16
СП
31.13330.2012
Благоустройств
о территории.
Машинист 4р-1
Асфальтобетонщики:
4р-1; 3р-1; 2р-1.
Землекопы:
3р-1; 2р-2.
Устраиваются дорожные
проходы, подъездные пути,
озеленение территории с
оборудованием, стоянки и др.
элементов благоустройства.
СП 12-135-2003
гл. 19,24
Численный состав бригад выбираем исходя из минимального количества
человек в бригаде для данного вида работ.
Устанавливается профессиональный и квалификационный состав
бригад.
Бригада - группа рабочих, совместно выполняющих порученные им
строительно-монтажные работы.
Расчет заносится в таблицу 2.5.
Таблица 2.5
Профессиональный и квалификационный состав бригад
Наименование работ
Состав бригады
Бригада,
чел.
1. Земляные работы
машинист 6 р.-1
помощник машиниста 5 р.-1
2
2. Устройство ленточного
фундамента
Бетонщик 4 р.-1
Бетонщик 3 р.-3
Бетонщик 3 р.-6
Машинист крана 6р.-1
10
3. Монтаж
железобетонных
конструкций плит
перекрытия и покрытия
Монтажник 4 р.-1, 3 р.-1
2 р.-1
машинист 6 р.-1
3
4. Возведение блочной
кладки
Каменщик 4 р.-4
Каменщик 4 р.-10
Машинист крана 6 р.-1
15
5. Заполнение проемов
Плотники 4 р.-1
2 р.-4
5
48
6. Установка перегородок
Каменщик 4 р.-2
Каменщик 3 р.-3
5
7. Устройство полов
Бетонщики 4 р.-1
2 р.-4
5
8. Кровельные работы
Кровельщики
5
9. Внутренняя отделка
Отделочники
10
10. Наружная отделка
Отделочники
5
11. Санитарно-монтажные
работы
Сантехники
1 этап- 5 чел.
2 этап- 5 чел.
10-10
12. Электромонтажные
работы
Электрики
1 этап-5 чел.
2 этап- 5 чел.
10-10
13. Благоустройство
Разнорабочие- 5 чел.
5
Кроме того, выполнен линейный график движения рабочих на обе
очереди строительства.
При корректировке линейного графика “по ресурсам” необходимо,
чтобы коэффициенты непрерывности движения рабочих K
1
и
неиспользованных трудовых ресурсов K
2
находились в заданных пределах.
ТЭП календарного плана
Коэффициент непрерывности движения рабочих
cp
N
N
K
max
1
21
1
K
где N
max
- максимальное количество рабочих по графику движения
рабочих,
N
ср
- среднее количество рабочих.
общ
cp
T
N,
n
49
где
общ
Т
- общая трудоемкость по объектам,
n
- продолжительность работ (дн).
Т
общ
= 4388,7 чел.
дн
N
ср
= 4388,7/162 = 27 чел
К
1
= 38/27 = 1,4
Коэффициент неиспользованности трудовых ресурсов
К
2
= 0,06
2
0 K 1
2.5.3. Потребность строительства в основных строительных машинах
Потребная грузоподъемность крана Q
к
, т:
.к т п
Q Q Q
где Q - масса груза, т;
Q
стр.
- масса строповочных устройств, т.
Конструкция кровли:
0,36 0,05 0,41
к
Q
т.
Плита перекрытия:
2,1 0,12 2,22
к
Q
т.
Определяем высоту подъёма крюка
0стр З э СТ
H h h h h
,
Для конструкции кровли:
СТР
H
5,41 + 1 + 0,5 + 1,5 = 8,41 м
Для плиты перекрытия:
СТР
H
4,85 + 1 + 0,2 + 1,5 = 7,55 м
50
Таблица 2.6
Расчетные параметры выбора крана
Марка
конструкции
Масса, т
Вылет
стрелы,
l
с
Высота
подъема,
h
кр
Возможные
марки
кранов
Элемент
Строп. устр-ва
На
крюке
Конструкция
кровли
0,36
Строп
двухветвевой,
ГОСТ 19144-80
0,05
0,41
17,8
8,41
КС-35714
КС-4571А
Плита
перекрытия
2,1
Траверса с
устройством для
расстроп. с земли
0,122
2,22
7,6
7,55
КС-35714
КС-4571А
Проверяем возможность подъема груза на данном вылете стрелы и
возможную для крана высоту подъема крюка (рис. 2.1 и 2.2).
Красная линия – для стропильной ноги, черная – для плиты перекрытия.

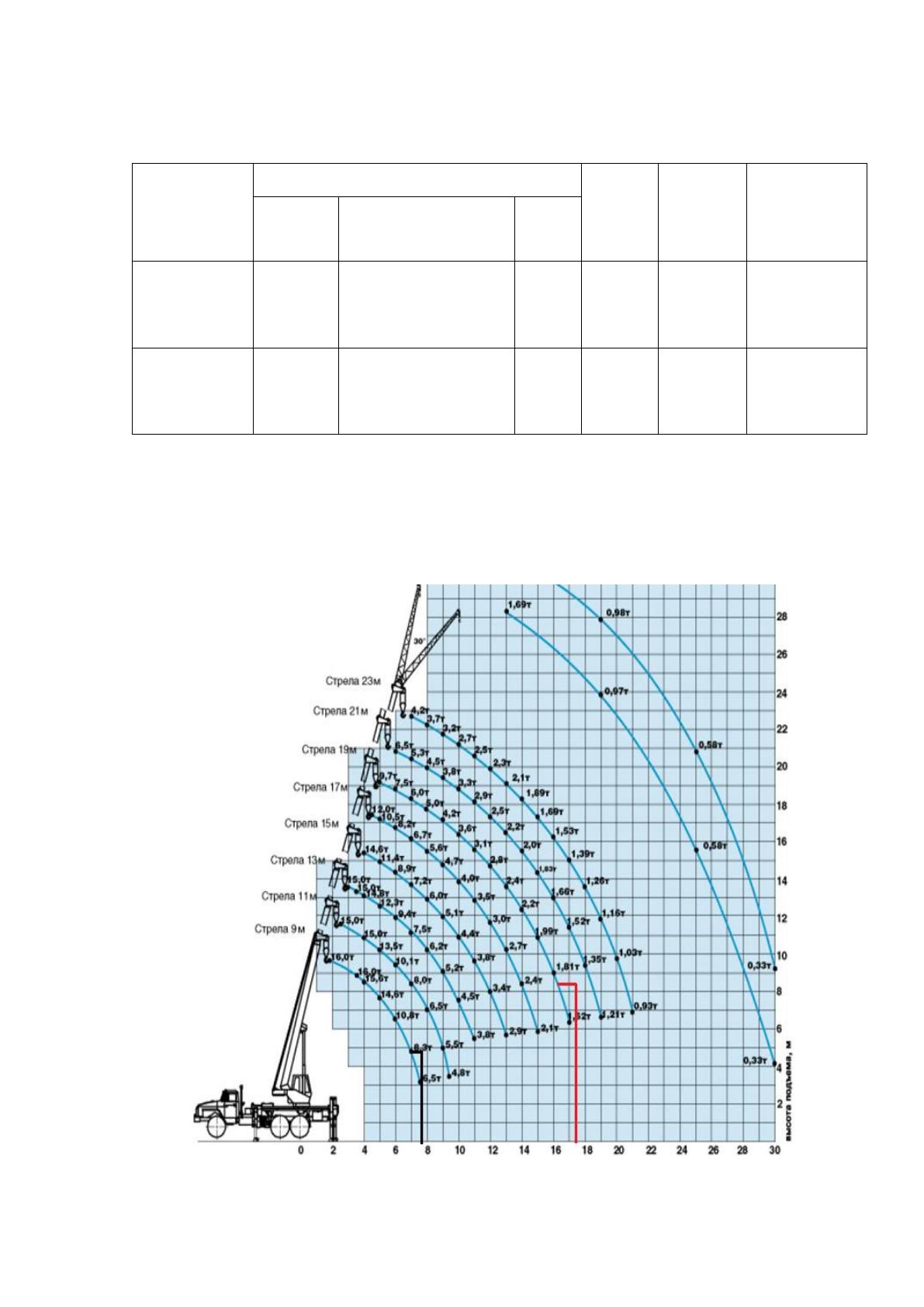

Рис. 2.1. Грузовые характеристики крана КС-35714
51

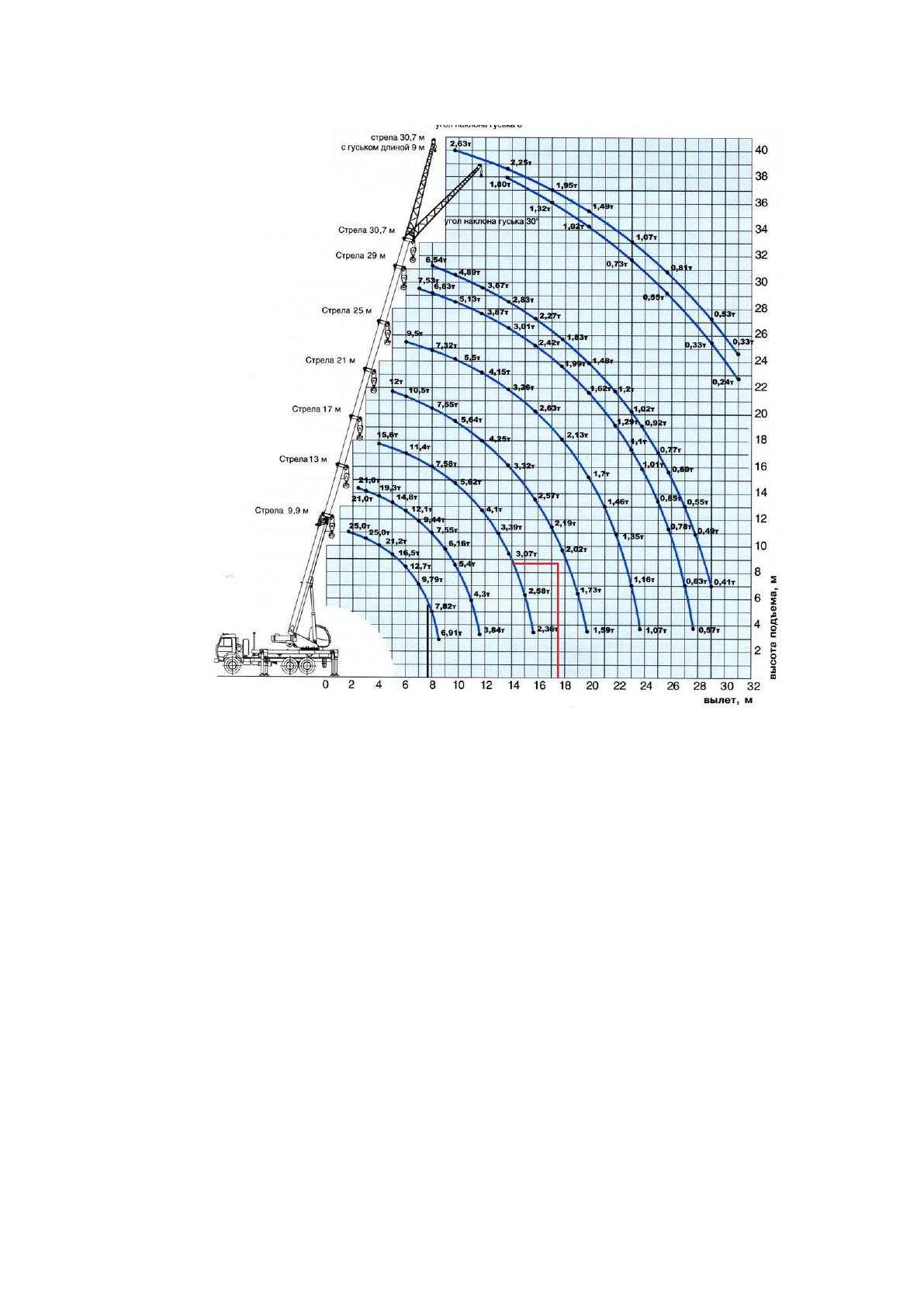

Рис. 2.2. Грузовые характеристики крана КС-4571А
Для монтажа выше указанных конструктивных элементов по
техническим характеристикам подходят краны КС-35714 и КС-4571А.
Принимаем для монтажа конструкций кран КС-35714, исходя из более
полной загрузки на рассматриваемых параметрах.
2.5.4. Технологическая карта на устройство наружных стен здания
Область применения
Настоящая технологическая карта разработана на монтаж конструкций
надземной части здания (устройство стен из блоков).
В состав технологической карты входят: кладка стен.
52
Описание технологического процесса
Кладка ведётся в летний период, бригадой каменщиков численностью 8
человек.
Здание разбито на захватки равные половине этажа, чтобы освобождать
в дальнейшем фронт работ для монтажа плит перекрытий. Укладка перемычек
над оконными проёмами ведётся параллельно каменной кладке бригадой
монтажников в составе пяти человек.
Подача материалов осуществляется с приобъектного склада. Для
повышения производительности каменщиков стены по высоте разбиваются на
ярусы высотой 1,2 метра, так как при большей высоте производительность
каменщиков резко снижается. Поэтому используются шарнирно-панельные
подмости, которые переставляются краном.
Заготовка материалов и расстановка подмостей осуществляется
параллельно монтажу плит перекрытий для обеспечения непрерывной работы
каменщиков.
В местах пересечения стен устраивается штраба, либо кладка заводится
в стену под углом.
Схема организации рабочего места представлена на рис. 2.3.

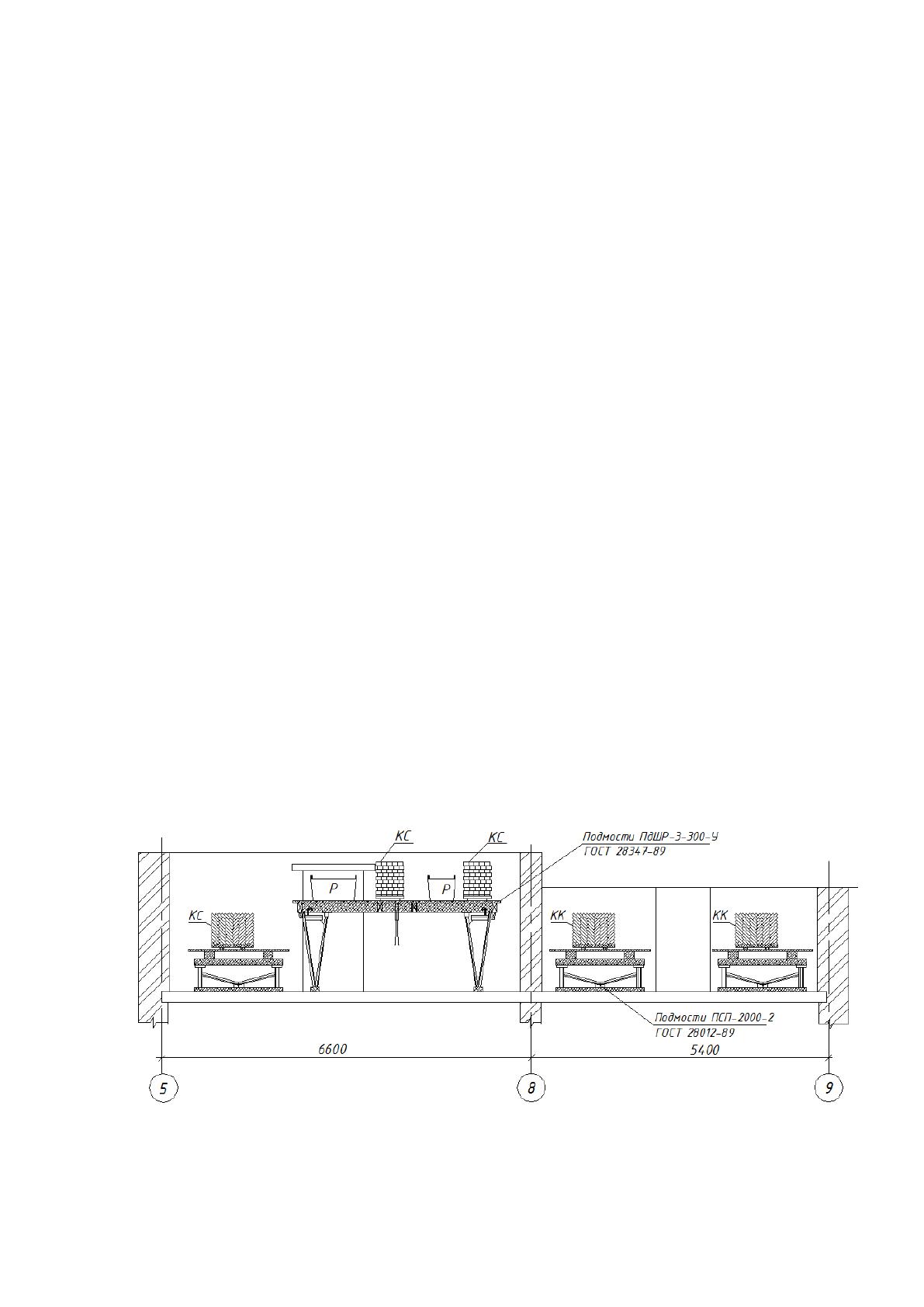

Рис. 2.3. Схема организации рабочего места
53
Рис. 2.4. Организация рабочего места при кладке глухих стен
Рис. 2.5. Организация рабочего места при кладке простенков
Материально-технические ресурсы
Подбор транспортных средств производится с учетом длины и массы
конкретных элементов.
54
Таблица 2.7
Транспортные средства для перевозки конструкций
После предварительного подбора типов транспортных средств
определим требуемое их количество.
вр
р
Н
Q
8100
Требуемое количество транспортных единиц
1Т
p
П
Q
N
Таблица 2.8
Потребность в транспортных средствах
Наименование и
длина
перевозимых
элементов
Масса
элемента,
т
Транспортные средства
Продолж
ительност
ь, ч
П
т
,
т/смен
Q
р
,
т/смен
N
Наименов
ание и
марка
Грузоподъемность,
т
t
п
t
р
паспорт
ная
фактическ
ая
Блок (один
поддон)
(Н
вр
=22,05)
0,937
УПР-1212
12,5
12,181
2,68
2,68
14,8
36,3
3
Брусковые
перемычки БУ-
15(Н
вр
=8,8)
0,105
УПР-1212
12,5
12,495
1,10
1,10
32,6
90,9
3
Наименование
элементов конструкций
Длина
элемента, м
Масса, т
Наименование и
марка транспортных
средств
Грузоподъе
мность,
т
Брусковые перемычки
1540
0,065-0,105
Полуприцеп
УПЛ-0906
9
Блок легкобетонный
480
937,5
Полуприцеп
УПЛ-0906
9
