66
Количество насосов на контур
1 (2 с модулем)
2
Возможность программирования специализированной
логики работы
-
+
Возможность видоизменения интерфейса пользователя
-
+
Возможность расширения портов ввода/вывода
-
+
Официальная гарантия производителя на
оборудование
1 год
3 года
Основные возможности и характеристики контроллеров
производства Segnetix:
Свободно-программируемые контроллеры, всегда есть
возможность подправить что-либо "под себя", программа всегда будет
точно соответствовать решаемой задаче;
Предоставляемые производителем бесплатные утилиты,
позволяющие автоматизировано сгенерировать работающие программы
управления для задач автоматизации типовых тепловых пунктов, систем
вентиляции и кондиционирования;
Поддержка различных типов контуров: отопление, горячее
водоснабжение, насосная группа (ХВС);
общее количество независимых контуров управления - до 3 шт.;
Автоматическое поддержание температуры прямой воды в
контурах ГВС и отопления;
Графики зависимости максимальной температуры воды,
сбрасываемой в теплосеть, от наружной температуры или температуры в
подающем трубопроводе теплосети;
Регулирование с использованием векторных (трехпозиционных)
приводов и приводов, управляемых аналоговым сигналом;
67
Графики зависимости температуры в системе отопления от
наружной температуры или температуры в подающем трубопроводе
теплосети;
Управление насосными группами с применением ротации и АВР;
Возможность значительного увеличения количества
обрабатываемых сигналов за счет применения модулей расширения;
3.2. Настройка и конфигурирование компонентов системы
«SMH 2Gi» – программируемый логический контроллер,
предназначенный для автоматизации инженерных систем зданий и
технологических процессов в промышленности. Контроллер имеет
возможность работы в сетях Lonworks или Ethernet, имеет USB-модем и
VPN для работы через интернет и локальные сети. Контроллер имеет
графический дисплей, позволяющий выводить различные объекты
визуализации, графики процессов и текст различного размера. Для ввода

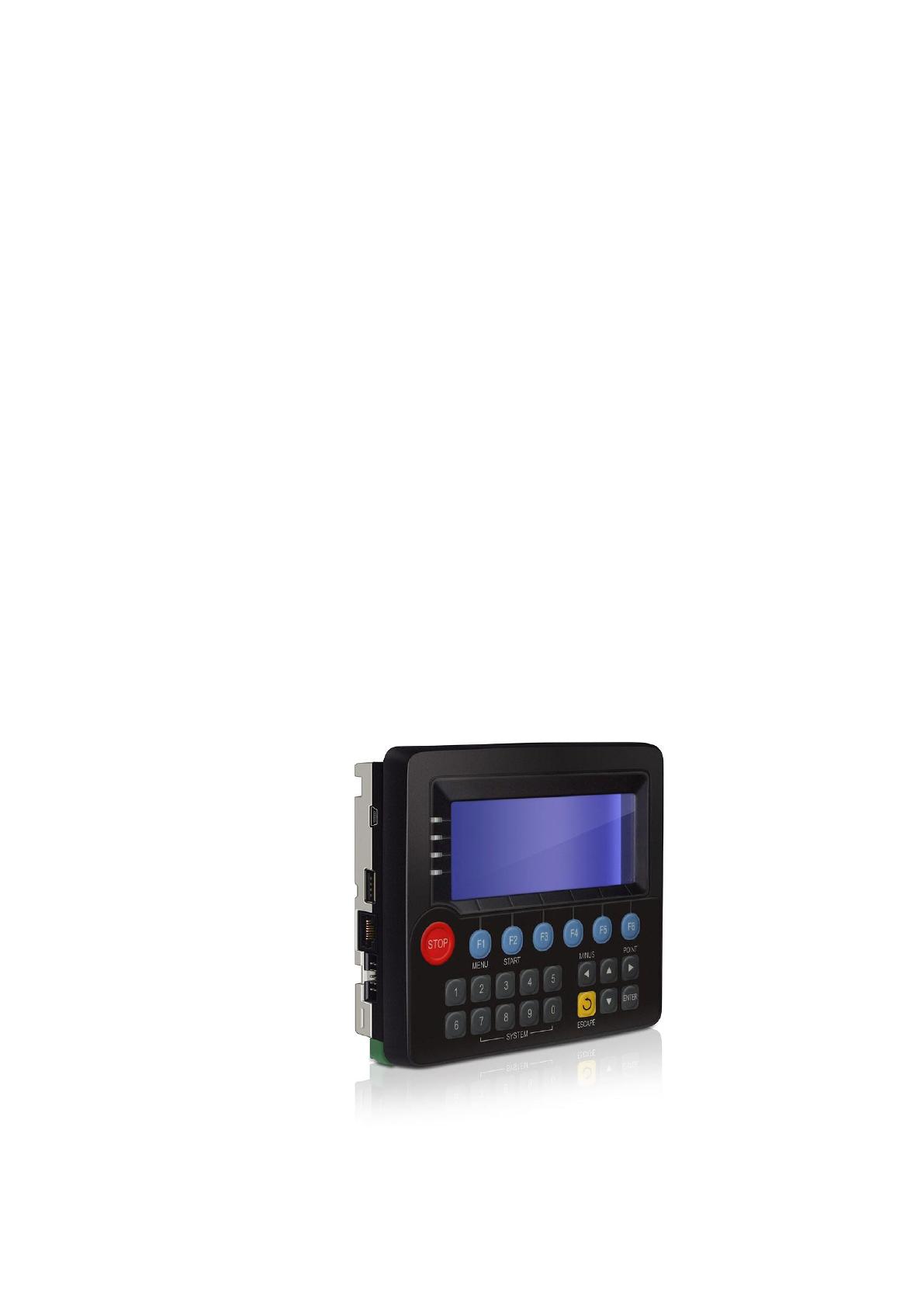

данных используется клавиатура. Внешний вид контроллера приведен на
рисунке 13.
Рисунок 13 – Внешний вид контроллера «SMH 2Gi»
68
Включение контроллера осуществляется подачей напряжения
питания на соответствующие клеммы. После загрузки контроллера на
дисплее отображается мнемосхема. Доступ пользователя к данным и
состоянию оборудования, процессам, протекающим в контуре,
организуется посредством меню.
Навигация по меню осуществляется при помощи стрелок ▲▼,
расположенных на клавиатуре контроллера. Вход в выбранный экран
меню производится нажатием клавиши «ENTER». Для возврата в
предыдущее меню – «ESCAPE».
Для изменения значения какого-либо параметра необходимо найти
его в списке при помощи стрелок ▲▼, выбрать его нажатием клавиши
«ENTER», и при помощи клавиш, на которых изображены цифры, ввести
значение. По окончании ввода необходимо произвести запись значения в
контроллер путём нажатия клавиши «ENTER». В случае, если необходимо
ввести дробное значение, для ввода десятичной запятой используется
клавиша под названием «POINT», она же имеет значение стрелка ►.
Включение автоматического режима работы, а вместе с ним и запуск
алгоритма управления, производится путём нажатия клавиши «F2», она
подписана «START», если по каким-либо причинам работу системы
необходимо остановить, то нужно нажать клавишу«STOP». Включение
автоматического режима работы сигнализируется свечением одного из
светодиодов, расположенных на передней панели контроллера, а также

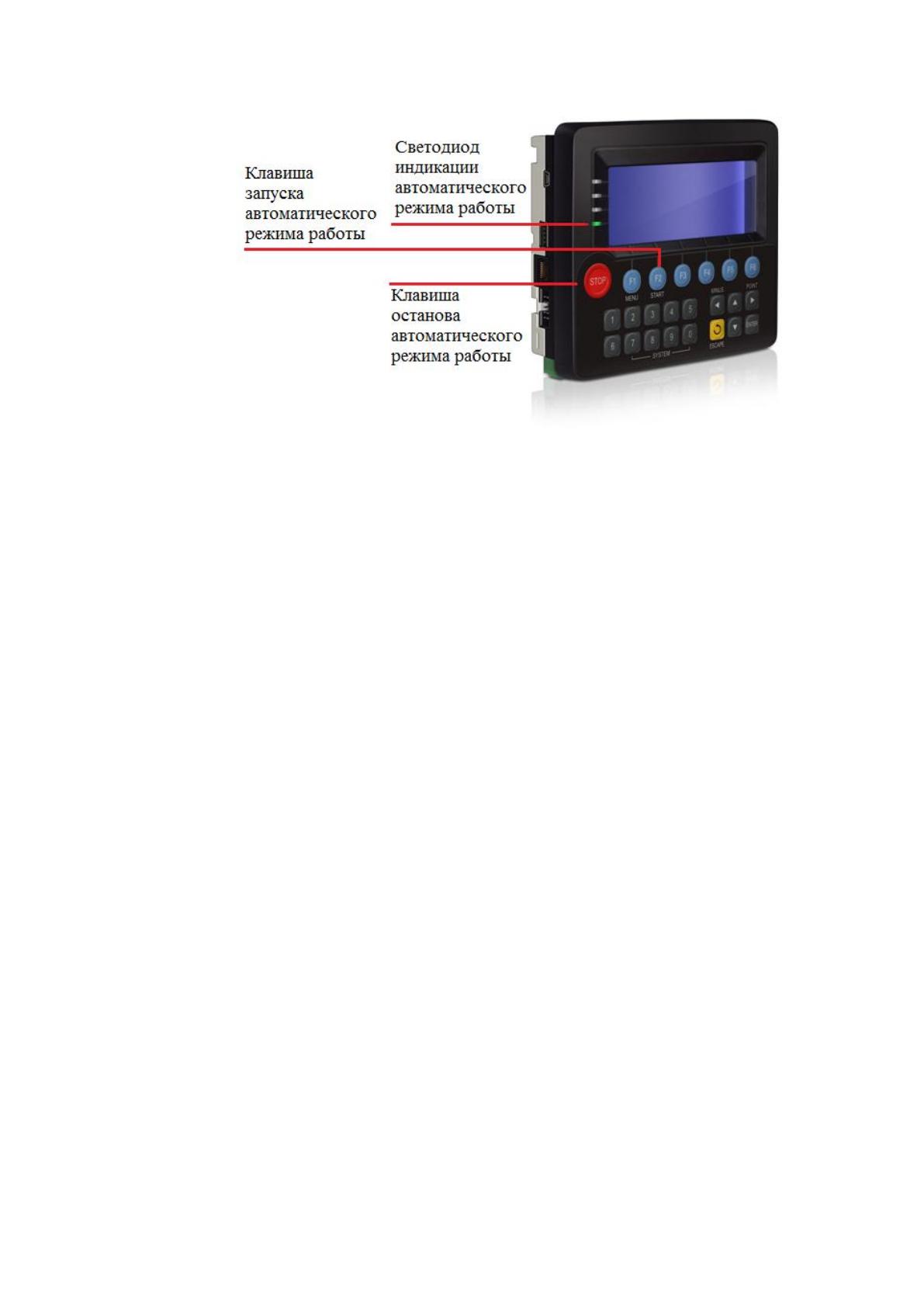

соответствующей надписью в меню «Состояния». Свечение светодиода и
кнопки вкл/откл автоматического режима показаны на рисунке 14.
69
Рисунок 14 – Светодиод индикации и кнопки автоматического
режима работы
В системе локальной автоматики предусмотрена возможность
раздельного включения/отключения контуров, а также задание уставок для
них как вручную с посредством человеко-машинного интерфейса на ПЛК в
составе щита управления ЩУ-ИТП, так и со станции диспетчеризации:
Контур магистрали отопления производственного цеха (К1);
Контур отопления АБК (К2);
Контур горячего водоснабжения (К3);
Контур гликоля для приточно-вытяжных установок (К4).
Система локальной автоматики ИТП выполняет следующие
функции:
реализация настраиваемых пользователем графиков отопления -
когда в подающем трубопроводе поддерживается температура
теплоносителя в зависимости от температуры на улице. При этом графики
отопления редактируются с помощью интерфейса на ПЛК в составе ЩУ-
ИТП;
регулирование температуры в контуре К1 соответствии с
задаваемым графиком отопления;
70
регулирование температуры в контуре К2 в соответствии с
задаваемым графиком отопления;
регулирование температуры в контуре К3 в соответствии с
задаваемой уставкой;
управление работой циркуляционных насосов в контуре К1 по
схеме основной/резервный;
регулирование производительности циркуляционных насосов
контуров К1 и К4 в зависимости от температуры на улице;
Внешний вид панели управления контроллера представлен на
рисунке 15.

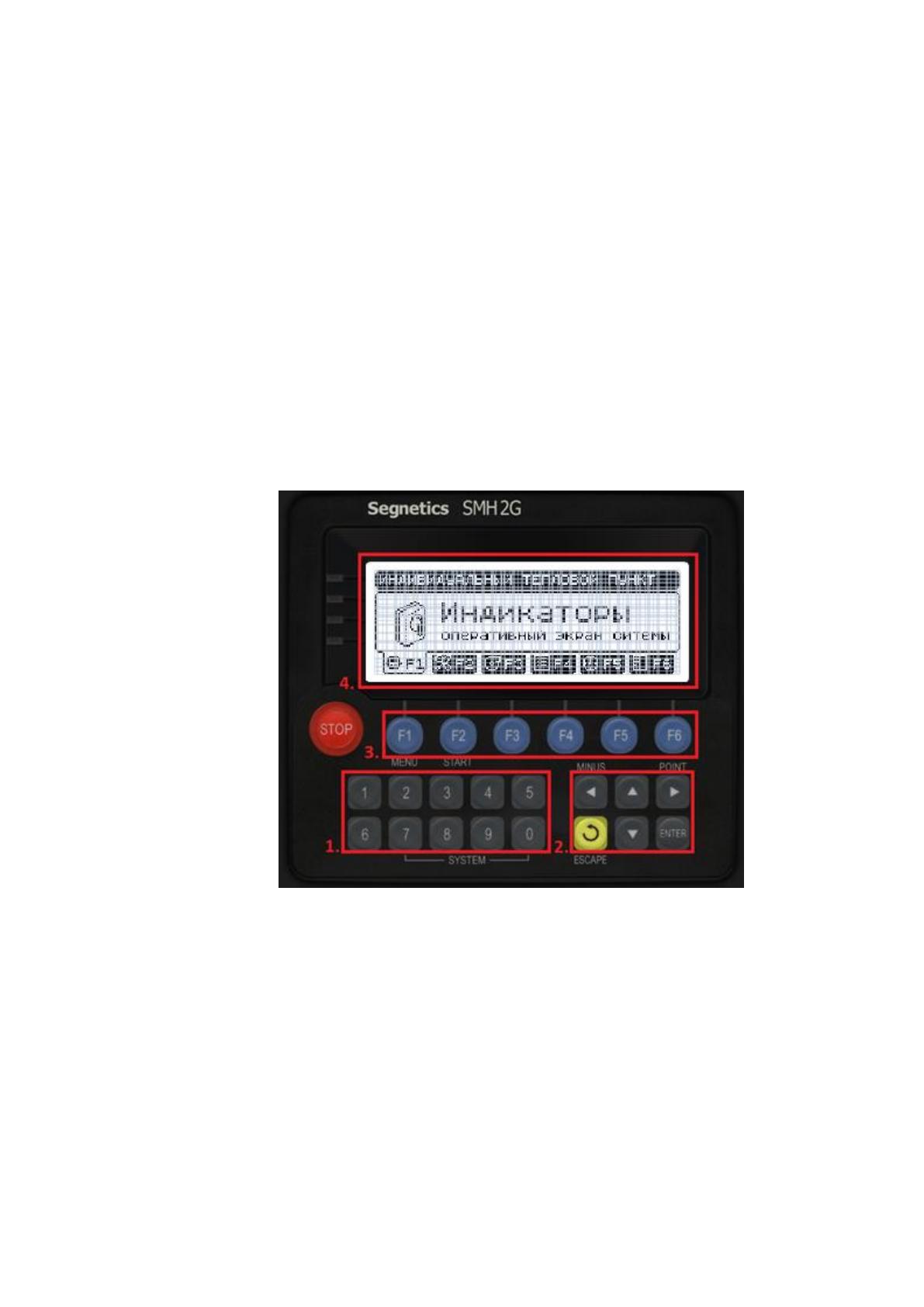

Рисунок 15 - Внешний вид панели Segnetics 2G
Внешний вид панели Segnetics 2G разделяется на следующие
элементы:
1. Область числового ввода
2. Область навигации и управления
3. Область навигации по элементам меню
4. Графический дисплей
71
3.3. Разработка инструкции по эксплуатации

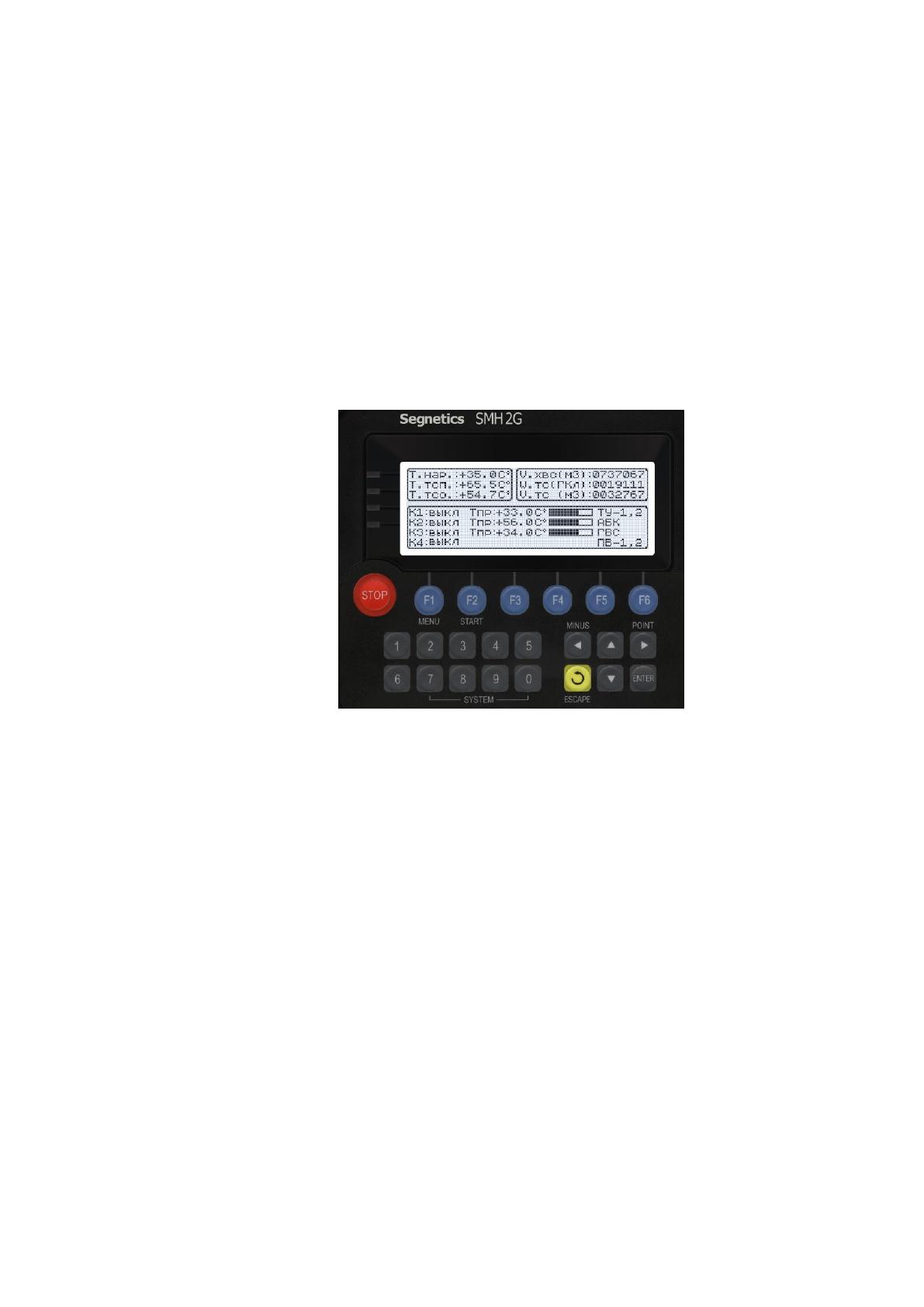

Оперативный экран Segnetics 2G содержит основную информацию о
работе контуров, датчиков температуры теплосети (прямой и обратной),
датчика внешней температуры, счетчиков.
Переход к оперативному экрану:
1. Перейти в «Главное меню»
2. Нажать клавишу «F1»
Рисунок 16 - Оперативный экран ТУ-1
На мониторе предоставлена следующая информация:
1. Правый верхний угол:
Т.нар – температура наружного воздуха;
Т.тсп – температура теплосети прямая;
Т.тсо – температура теплосети обратная.
2. Левый верхний угол:
V.хвс - счетчик ХВС;
W.тс – счетчик количества тепла с ТС;
V.тс – счетчик воды с ТС.
3. Нижняя часть:
72
В нижней части предоставлена краткая информация о работе
контуров в следующем формате:
Состояние контура (вкл./выкл.) – Т.прямая контура – Состояние
регулятора (% открытия).
Из окна оперативного экрана возможны следующие переходы:
Клавиша «1» - переход к мнемосхеме работы контура №1 (ТУ-1,2);
Клавиша «2» - переход к мнемосхеме работы контура №2 (АБК);
Клавиша «3» - переход к мнемосхеме работы контура №3 (ГВС);
Клавиша «4» - переход к мнемосхеме работы контура №2 (ПВ-1,2);
Клавиша «Escape» - переход в главное меню.

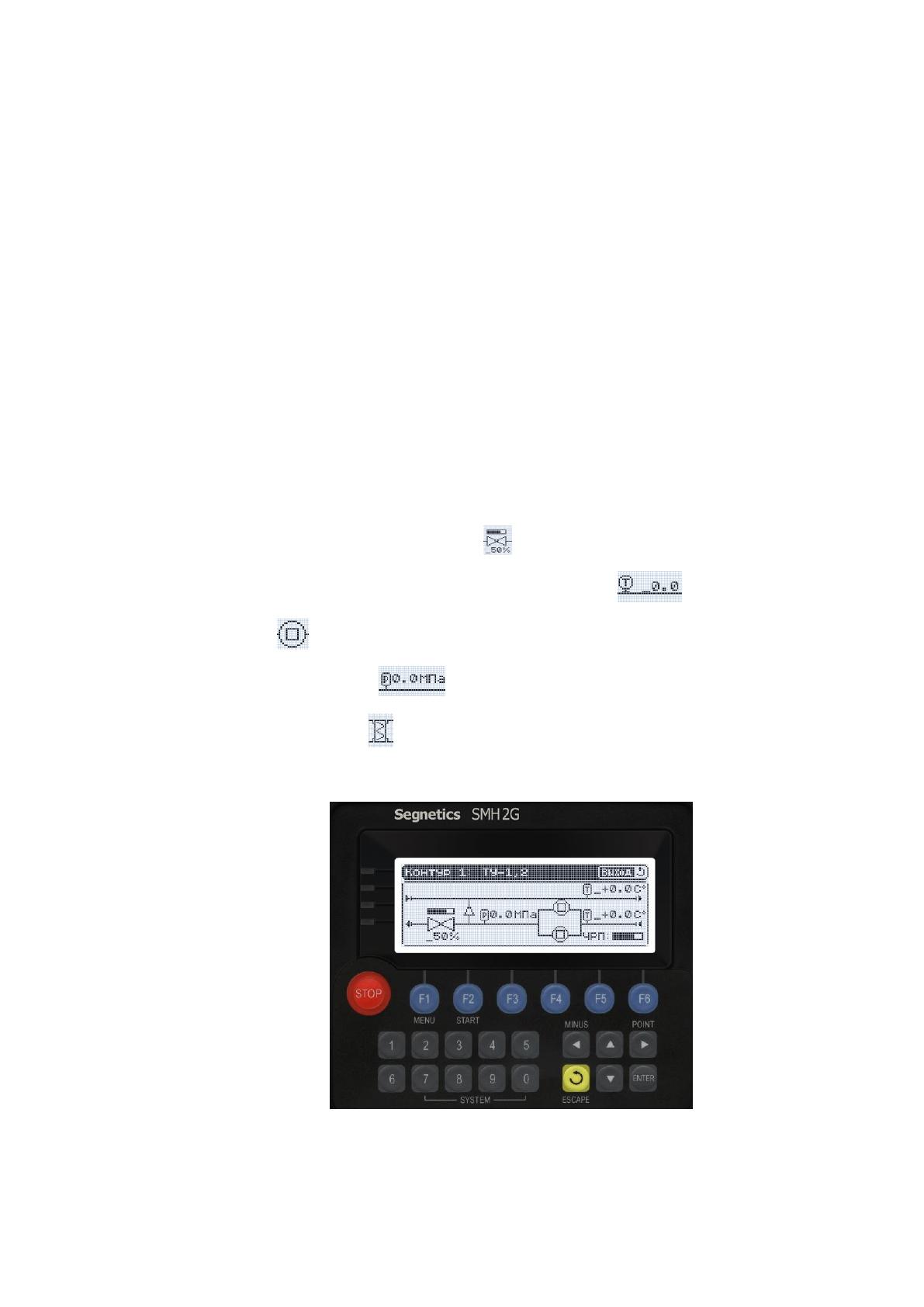

Основные элементы мнемосхемы:
Регулятор и его % открытия ( );
Датчик температуры Тпрямая и Тобратная ( );
Насос ( );
Датчик давления ( );
Теплообменник ( ).
Рисунок 17 - Мнемосхема контура
73
Задача графика температуры заключается в поддержании некоторой
температуры в контуре в зависимости от температуры наружного воздуха.
Настройка данного графика осуществляется путем задания трех точек.
Перейти в температурный график можно из контура №1, а также контура
№2 повторно нажав цифру, соответствующую номеру контура.
Пример: Оперативный экран → Контур 1 (ТП-1,2) → Температурный
график контура 1
Из температурного графика возможны следующие переходы:
Клавиша «1» - задание первой температурной точки;
Клавиша «2» - задание второй температурной точки;
Клавиша «3» - задание третей температурной точки;
Клавиша «Escape» - переход к мнемосхеме контура.

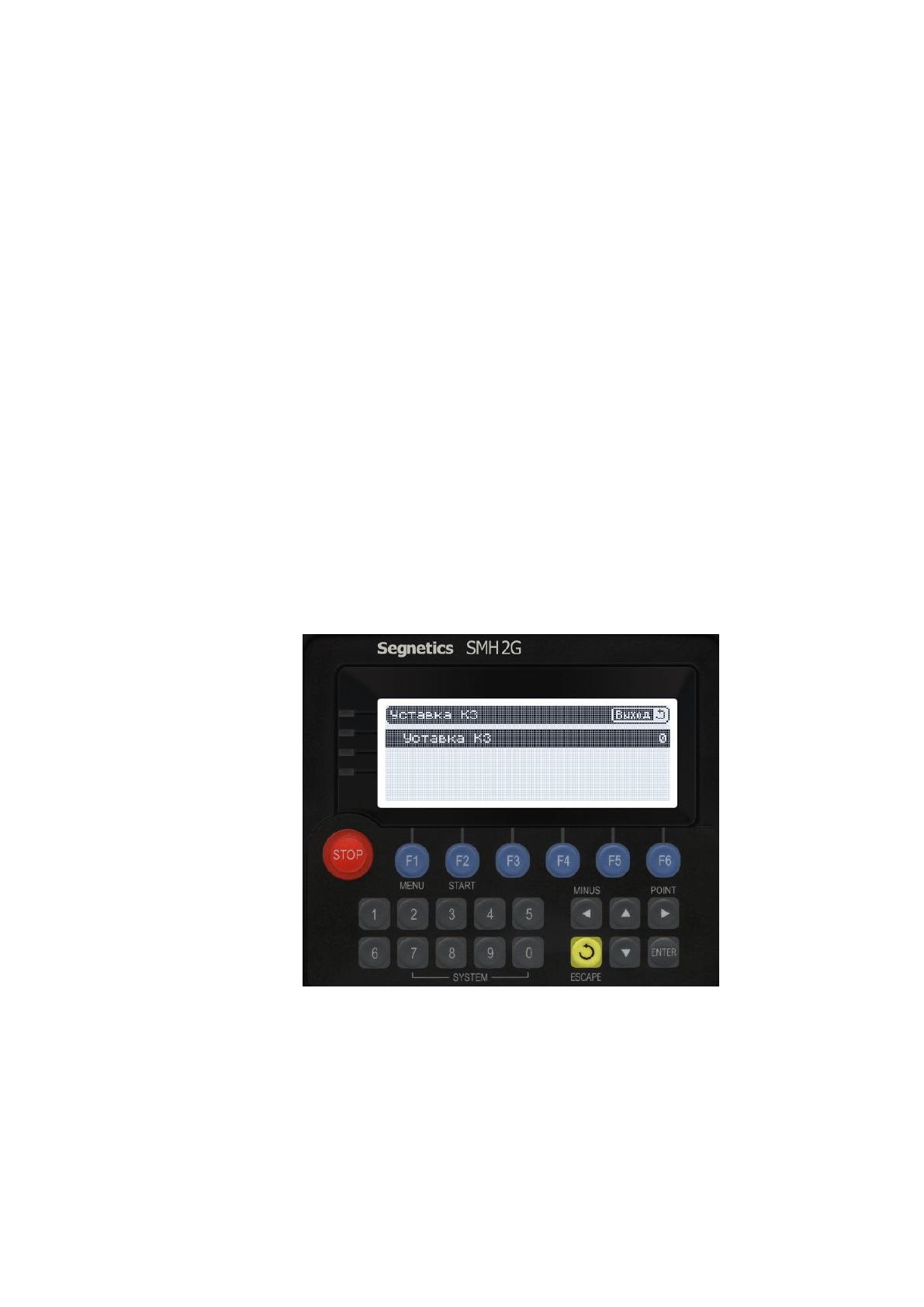

Для задания уставки ГВС необходимо нажать «3» в окне
мнемосхемы контура ГВС, рисунок 18.
Рисунок 18 - Уставка ГВС
Из пункта задания уставки ГВС возможны следующие переходы:
Клавиша «Enter» - ввод уставки;
Клавиша «Escape» - переход в мнемосхеме ГВС.
74
Контролер «Segnetics 2G» позволяет отслеживать и вести запись
основных событий в системе. Все основные события сохраняются в
журнале. Для того чтобы перейти в журнал необходимо:
1. Перейти в «Главное меню».
2. Нажать клавишу «F6».

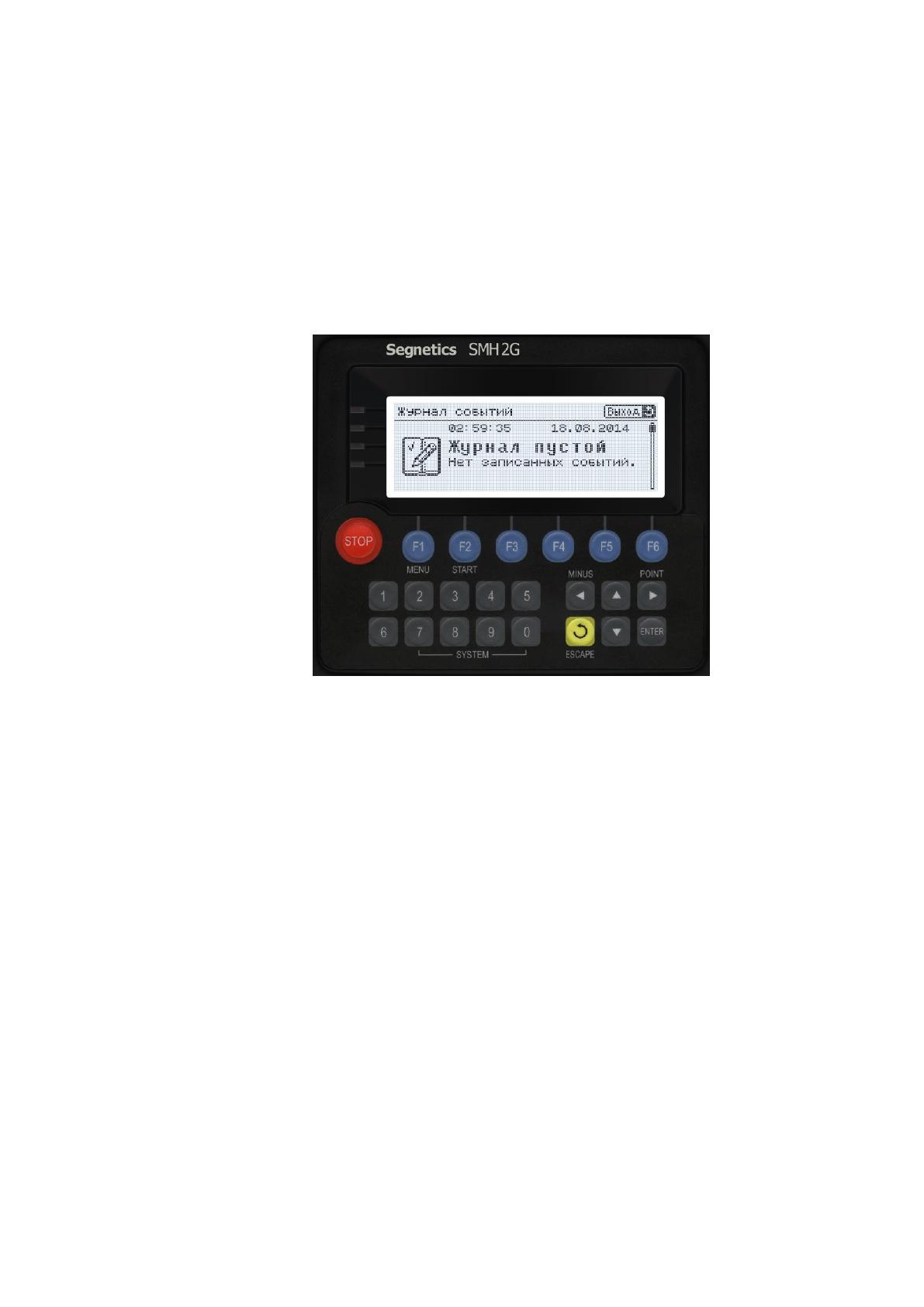

Внешний вид журнала представлен на рисунке 19.
Рисунок 19 - Журнал событий
Из журнала событий возможны следующие переходы:
Клавиши «Вверх» и «Вниз» - навигация по событиям;
Клавиша «Escape» - переход в главное меню.
Возможности контроллера «Segnetics 2G» позволяют вести
управление работой контуров. Существует поддержка изменения
следующих параметров:
Режим работы (Зима/Лето);
Работа контуров (Вкл/Выкл).
Для перехода в «Параметры работы контуров» необходимо:
1. Перейти в «Главное меню»;
2. Нажать клавишу «F2».
75

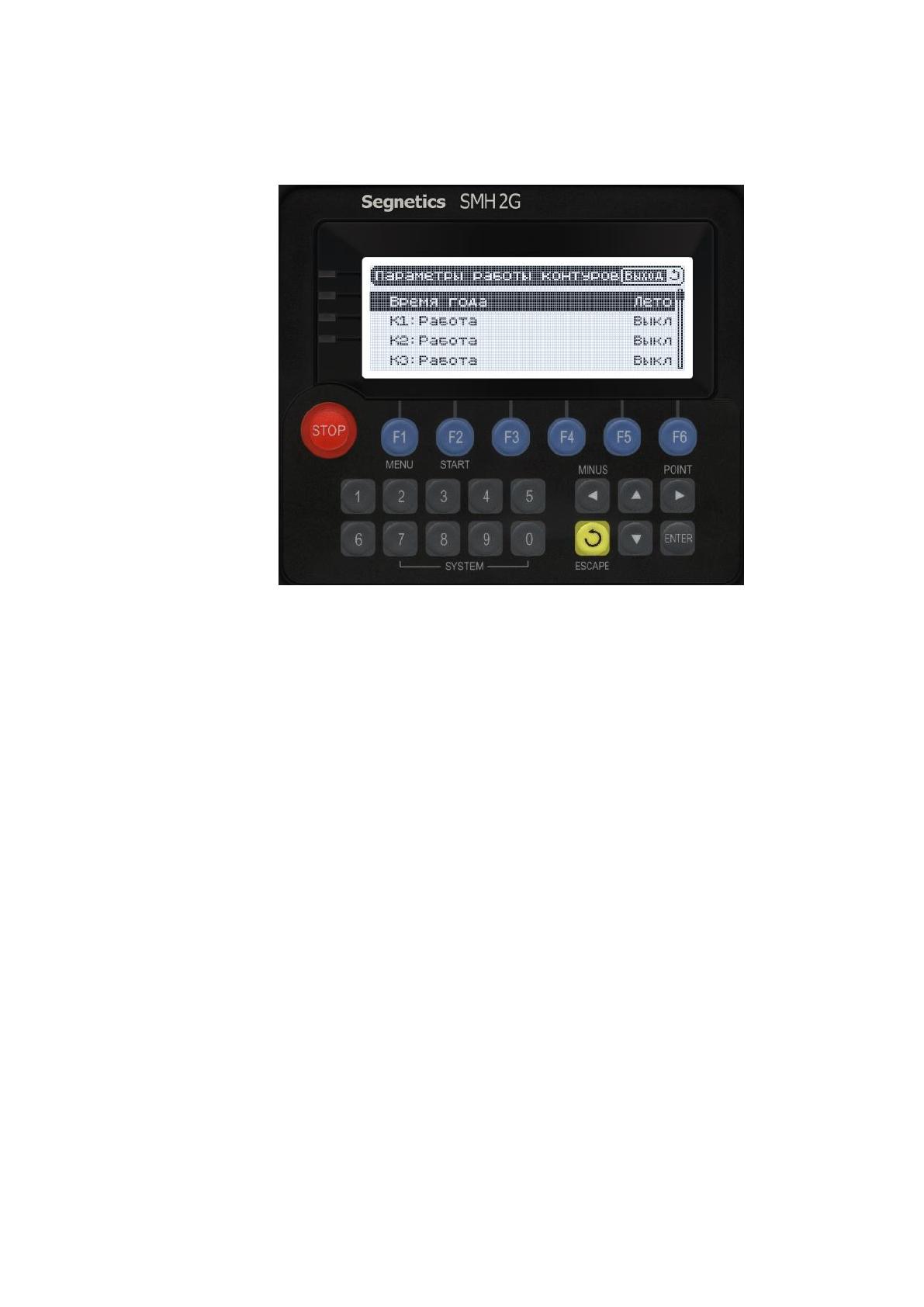

Внешний вид экрана выбора параметров работы контуров
представлен на рисунке 20.
Рисунок 20 - Общие параметры системы
Из пункта меню задания общих параметров системы возможны
следующие переходы:
Клавиши «Вверх» и «Вниз» - навигация по параметрам;
Клавиша «Escape» - переход в главное меню.
Данный пункт меню предоставляет информацию об:
V.хвс - счетчик ХВС
W.тс – счетчик количества тепла с ТС
V.тс – счетчик воды с ТС
К1: Насос 1 – наработка первого насоса контура №1
К1: Насос 2 – наработка первого насоса контура №1
К2: Насос – наработка насоса контура №3
К3: Насос – наработка насоса контура №3
К4: Насос – наработка насоса контура №4
