Помимо классической панели управления ПО «Octagram Flex» имеет
функцию подключения по веб-консоли, которая дает возможность управлять
системой удалено, без необходимости устанавливать специализированное
программное обеспечение. Ниже представлены лишь малая часть возможных
вариаций инсталляционных пакетов программного обеспечения «Octagram
Flex».
Таблица 12
Инсталляционные пакеты ПО «Octagram Flex»
Название
Base
ECO access
Class 500
Система
управления
базами данных
MS Access
Количество
контроллеров
До 5
До 5
До 16
Количество
пользователей
5
150
500
Количество
удаленных
рабочих мест
0
1
1
Web-интерфейс
Нет
Нет
Нет
Исходя из представленных на сайте вариантов пакетов инсталляции
наиболее подходящим для рассматриваемого объекта будет ECO access.
Так же как СКУД «Octagram», СКУД «Bolid» является универсальным, что
позволяет ему работать от источника бесперебойного питания в условия
нестабильной электросети.
41
Более подробна будет рассмотрена модель С-2000-2 (Рис.11) которая, в
зависимости от выбранной пользователем конфигурации, может управлять:
Дверь на вход/выход»
«Турникет»
«Шлагбаум»
«Шлюз»
«Две двери на вход»

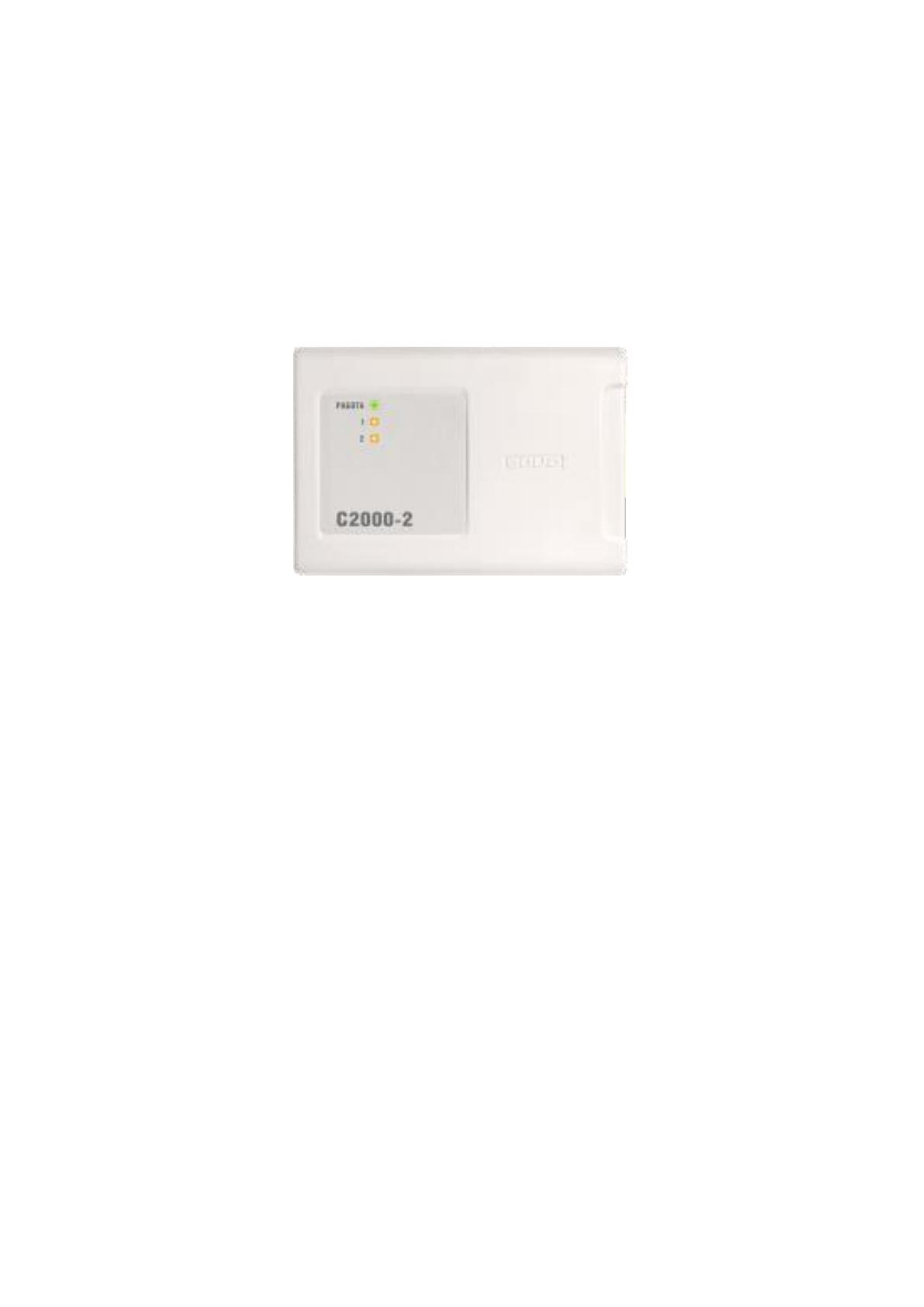

Рис. 11 – Контроллер С-2000-2
Характеристики контроллера С-2000-2 [21]:
Количество внешних считывателей электронных идентификаторов (ЭИ):
2
Интерфейс подключаемых считывателей: Touch Memory, Wiegand, ABA
TRACK II
Управление светодиодами считывателя:
двумя светодиодами (зеленым и красным).
сигнал управления: "+5В КМОП" с ограничением тока при прямом
подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя:
есть.
сигнал управления "+5В КМОП"
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт): 32768
Количество уровней доступа: 100
Количество окон времени (временных графиков): 100
Количество выходов (электромагнитные реле): 2
42
Максимальный коммутируемый ток: 7А
Максимальное коммутируемое напряжение: 30 В
Питание прибора: от внешнего источника постоянного тока
Напряжение питания: 10,2 ÷ 15,0 В постоянного тока
Потребляемый ток: не более 120 мА
Готовность к работе после включения питания: не более 5 с
Энергонезависимый буфер событий: 32768
Встроенный звуковой сигнализатор: есть
Количество радиальных неадресных шлейфов охранной сигнализации
(ШС): 2 (4 при использовании цепей датчиков открывания двери в
качестве ШС)
Макс. сопротивление проводов ШС без учета оконечного
сопротивления: 1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым
проводом и "землёй": 20 кОм
Подключаемые к ШС устройства:
Неадресные охранные извещатели с релейным выходом: без
ограничений
Датчик вскрытия корпуса: микроконтакт
Масса: не более 0,3 кг
Средний срок службы: 10 лет
Программирование прибора: в программе UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью
преобразователя интерфейсов
Тип монтажа: настенный навесной или на DIN-рейку
Рабочий диапазон температур: от -30 до +50 С
Относительная влажность: до 98% при +25 С
Степень защиты корпуса: IP30
Габаритные размеры: 156х107х39 мм
43
НПО «Болид» производит множество всевозможных считывателей, но
рассмотрим бесконтактный считыватель С2000-PROXY, работающий с картами
стандарта EM-marine.
Основные характеристики считывателя [21]:
Дистанция считывания: до 7 см
Световая индикация: 1 светодиодный индикатор питания, 1 индикатор
для отображения режимов работы считывателя
Внешний интерфейс: 1 контактная колодка под винт для подключения
к приборам
Интерфейс подключаемых приборов: Dallas Touch Memory
Управление индикацией: Два светодиода Power (зеленый) и Ready
(красный). Управление только светодиодом Ready. Сигнал управления
+5В TTL , 10 мА.
Встроенный звуковой сигнализатор: есть
Питание прибора: от прибора, к которому подключен считыватель или
от отдельного источника постоянного тока
Напряжение питания: 10,0÷15,0 В
Потребляемый ток: не более 80 мА
Рабочий диапазон температур: от -20 до +50°C
Относительная влажность: до 98% при +25°C
Степень защиты корпуса: IР20
Габаритные размеры: 123х97х8 мм
Средний срок службы: 10 лет
Тип монтажа: настенный врезной
Пакет программного обеспечения АРМ «Орион Про», на котором
реализуется контроль и управление доступом, интеграция с инженерными
системами, охранное видео наблюдение объектов, предназначено для
организации компьютерных рабочих мест с целью повышения эффективности
оперативного контроля и автоматизации управления системами, построения
единых систем безопасности для территориально распределенных объектов,
интеграции всех подсистем на программном уровне [21].
44
Возможности АРМ «Орион Про» [21]:
Работа под управлением сервера MS SQL 2012/2008/2005;
Поддержка систем видеонаблюдения компаний ISS, ITV, VideoNet,
Trassir, Vocord, Goal, Ewclid;
Графическое отображение на планах помещения состояния ОПС, СКУД,
а также состояния системы видеонаблюдения, возможность управления
логическими объектами с планов помещений;
Развитая система авторизации и разграничение прав доступа в
соответствии со статусом сотрудника в системе, а также его прав для
управления объектами охраны;
Централизованное управление пожаротушением;
Редактор планов помещений;
Возможность программировать сценарии управления, поддержка
внутреннего языка программирования и привязка их к событиям
системы, а также возможность ручного запуска оператором, запуск по
расписанию, запуск из "Оперативной задачи" с помощью специальных
элементов интерфейса;
Учет рабочего времени;
Контроль сотрудника с точностью до зоны доступа, сценарии
управления доступом, отработка тактик "Взятие по уходу последнего",
"Снятие по приходу первого";
Централизованное управление доступом с поддержкой сетевого,
зонального, временного Antipassback, а также поддержка прохода по
правилу 2-х, 3-х лиц и кода с подтверждением;
Таблица 13
Модули АРМ «Орион Про»
Модуль
Назначение
Учет рабочего времени "Орион
Про"
учет рабочего времени сотрудников
охраняемого объекта, анализ и
контроль соблюдения трудовой
дисциплины на данном объекте
45
Генератор отчетов "Орион Про"
Формирование отчетов по
всевозможным событиям, в том
числе и о событиях в конфигурации
системы
Монитор "Орион Про"
отображение информации СКУД -
место нахождения сотрудника (с
точностью до зоны доступа),
нарушение трудовой дисциплины
при проходе через точку доступа
Ядро системы
Опрос, конфигурирование и
управление приборов
Видеосервер
предназначен для взаимодействия с
сетевыми ip-камерами и система
видеонаблюдения
АРМ «Орион Про» не имеет разграничений на конфигурации, вся
масштабируемость происходит за счет дополнительных модулей. За счет чего
появляется гибкая система конфигурирования, в том числе конфигурирования
функционального модуля для каждого рабочего места.
Для анализа полученных данных объединим технические
характеристики рассмотренных СКУД в таблице 14.
Таблица 14
Технические характеристики СКУД
Характеристики
Octagram
Bolid
Буфер событий
32000
32768
Объем памяти
ЭИ(количество карт)
32000
32768
Тип контроллеров
Универсальный
Универсальный
Antipassback
Нет
Да
Поддерживаемые считыватели
46
Считыватель EM-
Marine
карт
Да
Да
Считыватель HID карт
Да
Да
Считыватель Mifare
карт
Да
Да
Интерфейсы
RS-232/485
Нет
RS-485
Ethernet 10/100 Mb
Нет
Нет
Touch Memory /
Wiegand-26
Да
Да
LBus
Да
Нет
При разборе технических характеристик, рассмотренных здесь СКУД не
было найдено существенных различий для оптимального решения задачи.
Поставленная задача в области СКУД может быть решена каждой из
представленных СКУД, поэтому стоит рассмотреть еще одну значительную
характеристику систем управления и контроля доступом такую как стоимость и
так же проанализируем программное обеспечение указанных СКУД.
В настоящее время все современное ПО имеет возможность справиться с
целым рядом нестандартных задач систем контроля и управления доступом,
снижая риск возникновения серьезных технологических последствий.
Непосредственно с помощью ПО появляется возможность реализовать те
функции СКУД, которые в настоящее время не поддерживаются контроллерами
доступа, в следствии не достигнутого уровня технического прогресса и в силу
экономических причин. Все реализуемые функции могут быть условно
разделены на четыре категории:
1. Работа с пропусками: заведение и удаление пропусков; привязка
пропуска непосредственно к сотруднику; ведение БД пропусков и сотрудников;
отчеты по пропускам; печать пропусков; работа с несколькими контроллерами.
47
2. Конфигурирование СКУД: конфигурирование контроллеров; взаимосвязь
контроллеров; восстановление после сбоев; многопользовательская работа;
3. Мониторинг и управление: учет рабочего времени; отчеты о нахождении
сотрудников; отчеты о событиях; слияние с системами видеонаблюдения и
охранно-пожарной сигнализации; фотоидентификация;
4. Расширение технических возможностей контроллеров: глобальный
запрет повторного прохода; изъятие разовых пропусков; контроль времени
первого предъявления пропуска; автоматическое задержание пропуска.
При выборе ПО следует учесть следующие параметры:
Количество пользователей, контроллеров и объем памяти;
Совместимость с операционными системами и аппаратными характеристиками
ПК (сервера) и оборудования;
Возможность слияния с системами видеонаблюдения, охранно-пожарными
системами;
Расширяемость и гибкость программного обеспечения.
В таблице 15 представлены характеристики упомянутых систем.
Таблица 15
Характеристики ПО СКУД
Характеристики
Octagram ECO
access
АРМ «Орион Про»
Поддерживаемые ОС
Microsoft Windows
ХР SP 3, Windows 7
32/64bit, Windows 8
и 8.1 32/64bit.
Microsoft Windows
XP/Windows 2003
Server/Vista/Windows
7/Windows 2008
Server/Windows
8/Windows 8.1/Windows
2012 Server/Windows
8.1/Windows 10
Количество
пользователей
Не более 150
До 32000
48
Количество
контроллеров
Не более 5
До 127
Интеграция охранной и
пожарной
сигнализации
Да
Да
Интеграция систем
цифрового
видеонаблюдения
Да
Да
Наличие Web-
интерфейса
Нет
Да
Характеристики
Octagram ECO
access
АРМ «Орион Про»
Количество удаленных
рабочих мест
0
1
Модульность
Да
Да
Возможность
использования
дополнительных
удаленных рабочих
мест
Да
Да
Наличие всех основных
модулей в пакете ПО
Да
Да
Пользовательский
интерфейс
Графический
Графический
ПО СКУД Octagram имеет в пакетах программного обеспечения все
основные для работы модули, что в свою очередь позволяет сократить затраты
на покупку дополнительных модулей, в то время как ПО СКУД «Bolid» имеет
49
возможность гибко настроить рабочее место под определенные задачи. Но в
поставленной задаче пункт об учете рабочего времени стоит далеко не на
последнем месте, поэтому модуль, выполняющий эту функцию, будет добавлен
в дальнейшие расчёты выбора СКУД.
Финальным этапом выбора наиболее подходящие по параметрам СКУД
будет определение стоимости выбранных систем и произведение ранжирования
возможных вариантов.
В таблице 15 представлены исходные данные для расчета стоимости систем
контроля и управления доступом.
Как видно из таблиц 16 организация СКУД «Octagram Flex» является более
дешевой, но, если рассматривать будущее расширение отдела предприятия или
присоединение другого отдела к системе СКУД «Bolid» будет экономически
выгоднее за счет низкой ценовой категории технического оборудования.
Таким образом, наиболее оптимальной системой контроля и управления
доступом с учетом технических и экономических показателей для отдела продаж
представленной фирмы является СКУД «Bolid».
Таблица 16
Стоимость СКУД для одной точки прохода.
Наименование
Цена
Кол-во
Сумма
СКУД «Octagram Flex»
Контроллер L4D16
11 207
1
11 207
Считыватель
PLR3EHD
3 566
2
7 132
CEM – IP
концентратор (для
покл. к ПК)
4 302
1
4 302
ПО ECO access –
Octagram Flex
6 453
1
6 453
Итог:
29 094
