3.Осуществление PH в центрах питания радиальных сетей,
обеспечивающего минимальные потери электроэнергии в сети при допустимых
отклонениях напряжения у потребителей электроэнергии.
4.Размыкание линий 6-10 кВ с двухсторонним питанием в точках,
обеспечивающих электроснабжение потребителей при минимальных
суммарных потерях электроэнергии в сетях 6-10 кВ и выше и сохранении
необходимой надежности электроснабжения.
5. Отключение в режимах малых нагрузок одного из трансформаторов на
подстанциях с двумя и более трансформаторами; выравнивание нагрузок фаз в
сетях 0,4 кВ.
К мероприятиям по реконструкции электрических сетей относятся:
1. Разукрупнение подстанций, ввод дополнительных ВЛ и
трансформаторов для разгрузки перегруженных (по экономическим, а не
техническим условиям) участков сетей, замена мало загруженных
трансформаторов на подстанциях (в том числе и их перемещение на другие
подстанции), ввод дополнительных коммутационных аппаратов,
обеспечивающих возможность переключения участков сетей на питание от
других подстанций.
2. Ввод КУ на подстанциях сетевой организации; ввод технических
средств регулирования потоков мощности по линиям (трансформаторов с
продольно-поперечным регулированием и вольтодобавочных
трансформаторов).
3. Замену трансформаторов с ПБВ, переключение ответвлений которых
возможно только при отключении трансформатора от сети, на трансформаторы
с РПН, переключение ответвлений которых возможно и под нагрузкой,
проводят, как правило, не для снижения потерь, а для обеспечения требуемого
качества электроэнергии. Это обычно приводит и к сопутствующему снижению
потерь электроэнергии.
К мероприятиям по совершенствованию системы учета электроэнергии
относятся:
56
1. Замена измерительных трансформаторов на трансформаторы с
повышенными классами точности и номинальными параметрами,
соответствующими фактическим нагрузкам.
2. Замена существующих приборов учета электроэнергии на новые
приборы с улучшенными характеристиками.
3. Установка приборов технического учета электроэнергии на радиальных
линиях, отходящих от подстанций (головной учет).
К мероприятиям по снижению хищений электроэнергии относятся:
1. Периодические проверки условий работы электросчетчиков расчетного
учета у потребителей и выявление хищений электроэнергии.
2. Замена на ВЛ 0,4 кВ обычных «голых» алюминиевых проводов
изолированными проводами, затрудняющими несанкционированное
подключение к линии.
3.3.Прогноз финансовых результатов предложенных мероприятий
Вентильные преобразователи широко применяются для преобразования
энергии, вырабатываемой и передаваемой в виде переменного напряжения
промышленной частоты 50 Гц в электрическую энергию другого вида в
постоянный ток или переменный ток с нестандартной или изменяемой
частотой.
Почти половина энергии в нашей стране потребляется в преобразованном
виде, прежде всего в виде постоянного тока. Электропривод постоянного тока,
в том числе тяговый электропривод, мощные электротермические и
электротехнологические установки – это наиболее энергоемкие потребители
постоянного тока. Для их питания ток промышленной частоты преобразуется в
постоянный ток с помощью выпрямителей.
Мероприятие по повышению пропускной способности участка
распределительных сетей для энергопитания коммунально-бытовых
потребителей с использованием новых средств обеспечивающих повышения
57
коэффициента мощности непосредственно в точке подключения потребителя,
что позволяет уменьшить потребления реактивной мощности из сети . Эти
средства являются средства реализующие технологии Smartgrit,
обеспечивающие управление потоками активной и реактивной мощности сети.
Такими устройствами являются статические конденсаторные батареи и
силовые электронные преобразователи рекуперирующий двухкомплектный
преобразователь частоты (ДПЧ) на основе обратимых преобразователей
частоты.
Снижение потерь происходит за счет двух явления, происходящих в ДПЧ,
а именно рекуперация энергии в сеть и повышение коэффициента мощности за
счет снижения потребления реактивной мощности двигателями.
Преимущества двухзвенного рекуперирующего ПЧ: возможность
получения высокого коэффициента мощности на стороне сети за счет эффекта
компенсации реактивной мощности при торможении двигателя путём её
отсечения при трансформации переменного напряжения в постоянное.
Таким образом, ДПЧ можно назвать регулятором коэффициента
мощности, т.к. при помощи него мы можем получить необходимое количество
реактивной мощности на стороне двигателя, а также снизить её потребление со
стороны питающей сети, что снизит количество потребляемой реактивной
мощности в целом.
Технический результат заключается в повышении коэффициента
мощности. Для этого преобразователь содержит выпрямитель, подключаемый к
сети переменного тока, блок управления, а также последовательную цепь,
состоящую из N конденсаторов (где N больше или равно 2) и подключенную к
выходу выпрямителя, а также узлы сбора и распределения тока нагрузки,
связанные с указанной последовательной цепью из N конденсаторов таким
образом, что указанные конденсаторы заряжаются от выпрямителя в
последовательном включении, а разряжаютсяв цепь нагрузки в параллельном
включении, кроме того в устройство введен электронный ключ, приводимый в
действие сигналами блока управления и обеспечивающий протекание тока
58
нагрузки от узла сбора тока до узла распределения тока в моменты, когда
амплитуда выпрямленного напряжения меньше заданного значения, а узлы
сбора и распределения тока нагрузки выполнены в виде диодных гребенок, при
47 этом в последовательную цепь включены дополнительно N
токоограничивающих резисторов и N-1 или N диодов. Данное устройство
относится к электронной технике преобразования переменного напряжения в
постоянное и может найти широкое применение в разнообразных вторичных
источниках электропитания.
Наиболее ожидаемая область применения - светодиодные осветительные
приборы с питанием от сети переменного тока. Возможно также использование
в преобразователях большой мощности и в преобразователях с пульсирующим
выходным напряжением.
Замена устаревшего оборудования, восстановление распределительных
сетей в электрических сетях это очень длительный процесс, который требует не
только больших затрат времени, но и нецелесообразных материальных
вложений.
ДПЧ выполнен в соответствии с нормативными показателями
соответствующими техническим указаниям.
Экономические показатели преобразователей частоты, принятых к
установке в результате расчетов (таблица 16).
Таблица 16
Экономические показатели преобразователей частоты, принятых к
установке в результате расчетов
Тип преобразователя частоты
Altivar 61
Altivar 71
Место установки
Перед лифтовыми
двигателями
Перед группой
сантехустройств
Количество, ед.
5
5
Стоимость одной установки, руб.
68980
32980
Общая стоимость, руб.
344900
164900
Капитальные вложения в компенсирующее устройство составляют
1025640 руб.в общем.
Капитальные вложения на монтаж устройства включают заработную
плату рабочим, которые будут реконструировать ТП и подключать
59
конденсаторную установку.
1. Для реконструкции планируется строительная бригада в составе 2
человек, срок реконструкции - 1 неделя. Договорная заработная плата одного
работника за выполнение объема работ по реконструкции – 78000 руб.
2. Для установки и подключения конденсаторных установок потребуется
бригада слесарей - электриков, оплата почасовая.
Состав бригады:
Слесарь-электрик IV разряда - 1 человека - ЗП 180 руб. час.
Слесарь-электрик III разряда - 1 человека - ЗП 150 руб.час.
На установку и подключение потребуется четыре восьмичасовых рабочих
дней, плюс один час обед.
Идип\зп Н*ЗП*Исс*М (1)
где Н - количество человек;
ЗП - заработная плата одного человека;
Исс- 30% отчисления.;
М – количествочасов.
Идип\зп21950022511801501122 22500 руб.
Издержки на материалы составляют 15% от капитальных вложений в
установку:
Им\дпч = 0,15*Кдпч (2)
где Идпс\и – суммарный объем издержек;
Кдпч – стоимость материалов для установки двухкомплектного
преобразователя частоты
Им\дпч = 0,15*270000 = 20500 руб.
Общие издержки на реконструкцию и установку составляют 5% от
капитальных вложений в установку:
0,05*270000 = 50545 руб.
Тогда инвестиции, которые нам необходимо взять в банке составляют:
I 0 1025640 20500 22500 50545 603345 руб.
Составляющие стоимости ввода в эксплуатацию частотных
60
преобразователей (таблица 17).
Таблица 17
Составляющие стоимости ввода в эксплуатацию частотных
преобразователей типа Altivar61, Altivar71
Тип оборудования
Преобразователь частоты
Altivar61, Altivar71
Общая стоимость оборудования, руб.
509800
Стоимость установки и подключения
оборудования, руб.
22500
Стоимость материалов для установки, руб.
20500
Издержки на реконструкцию ТП, руб.
50545
Общая стоимость, руб.
603345
Важной характеристикой проведения мероприятия по повышению
энергоэффективности городских распределительных сетей является разница
между суммой денежных поступлений, порождаемых реализацией проекта и
дисконтирующих к текущей их стоимости, и сумма всех дисконтированных
текущих стоимостей всех затрат необходимых для реализации проекта.
Экономические показатели применения ДПЧ в распределительных сетях
(таблица 18).
Таблица 18
Экономические показатели применения ДПЧ в
распределительных сетях
Год
Денежный поток,
приходящий за счет
снижения потерь
Доля
окупаемости в
год
Остаток не
окупленной
стоимости в год
0
-603345
1
-523479,4
1
79865,6
0,735
-443613,8
2
79865,6
0,602
-363748,2
3
79865,6
0,602
-283882,6
4
79865,6
0,47
-204017
5
79865,6
0,338
-124151,4
6
79865,6
0,073
-44285,8
6
79865,6
+0,058
+35579,8
Данный показатель служит индикатором уровня риска по проекту, чем в
большей степени он превышает принятый ООО «Централь» барьерный
коэффициент, тем больше запас прочности объекта и тем меньше страшны
ошибки при оценке будущих поступлений.
Окупаемость мероприятия по установке ДПЧ (рисунок 6).
61

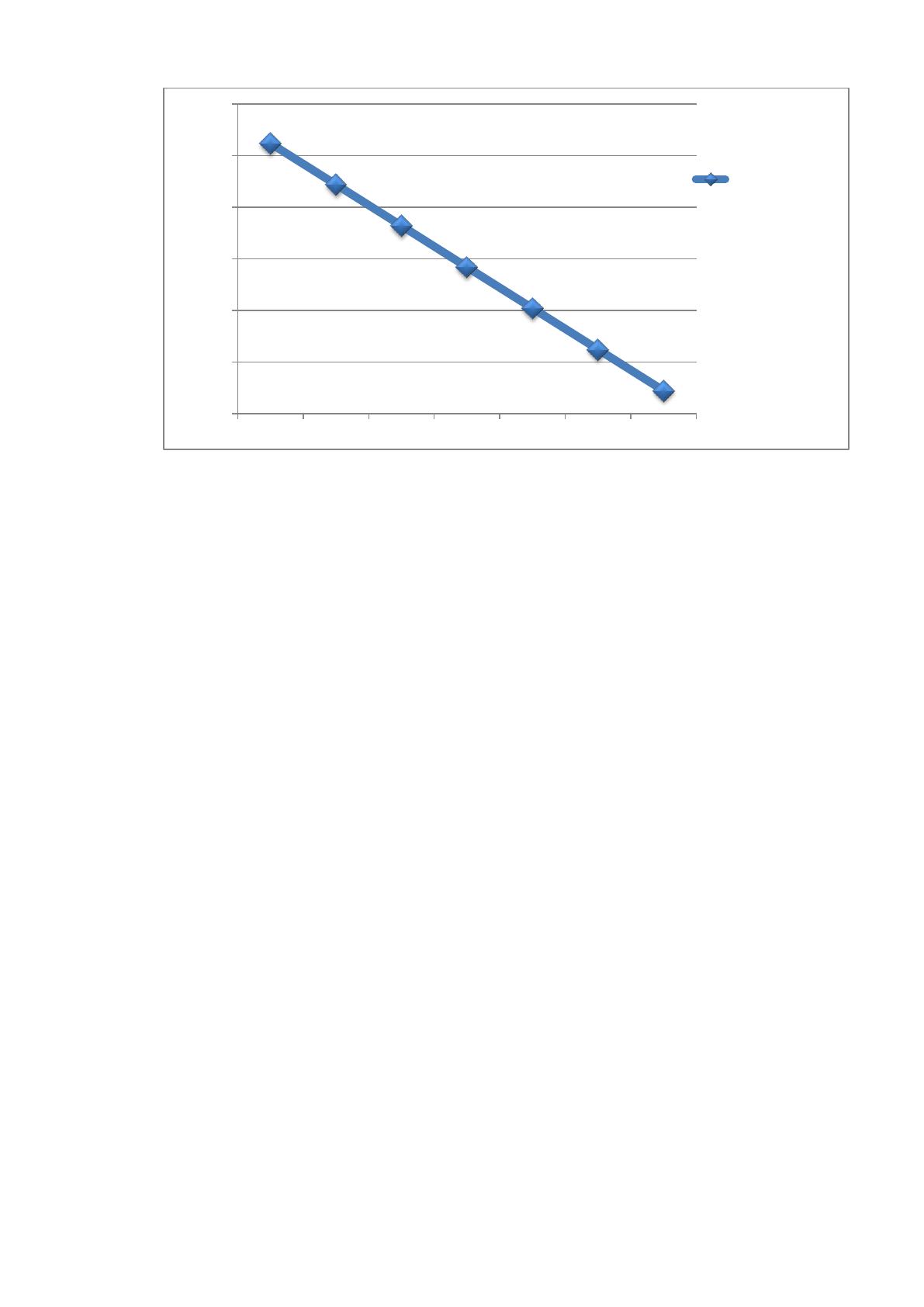

Рис.6. График окупаемости мероприятия по установке ДПЧ
Таким образом, проект бизнес - плана имеет положительный денежный
поток – 35579,8 руб., срок окупаемости - 6 лет. То есть ООО «Централь» имеет
реальную возможность осуществить данный бизнес - план и имеет целью взять
кредит в банке, под 15%, на срок 6 лет года. Проект окупается за счет
уменьшения потерь электроэнергии в сети.
Потребность инвестиций составила 603345 руб.
Объем сэкономленной электроэнергии за год составляет 22184,9 кВт∙ч.
Для осуществления проекта необходимо взять кредит в Банке. Для этого
проведем оценку эффективности внедрения компенсирующих устройств
методами инвестиционного анализа.
Определим экономию, которую получитООО «Централь», за счет
снижения выработки, преобразования и распределения электроэнергии.
ПР = Э*Та (3)
где Та - отпускной тариф на электроэнергию за кВт∙ч,
по ООО «Централь» дляком коммунально - бытовых потребителей;
Та 3,6тг за кВт ч ;
П
Р
22184,93,6 79865,6 руб.
Таким образом, денежный поток CF= 79865,6руб.
0
100000
200000
300000
400000
500000
600000
0
1 год 2 год 3 год 4 год 5 год 6 год
Величина
компенсации
вложений в
мероприятие,
руб.
62
Следовательно, эффективность проведения мероприятия по повышению
энергоэффективности распределительных сетей составляет величина исходных
инвестиций 603345 руб., срок окупаемости 6 лет, снижение величины потерь в
сети 19%, снижение отклонения напряжения в сети 2,58%.Эффект от
внедрённого мероприятия выражается в росте продаж, эквивалентном темпу
роста. Предполагаемый уровень инфляции - 10%.Выручка с учетом внедрения
мероприятия по установке двухкомплектных преобразователей частоты
увеличится по прогнозам на 10%, и составит 11027,5 руб.
Структура себестоимости до проведения мероприятия:
- полная себестоимость составляет 9401 тыс. руб., в том числе
постоянные затраты 4700 тыс. руб. и переменные затраты 4710 тыс. руб.
Планируемый индекс выручки составит: 11027,5\ 10025 = 1,1
Расчет себестоимости после внедрения мероприятия:
- планируемые постоянные затраты составят 4700 тыс. руб.
- переменные затраты на 1 рубль выручки до проведения мероприятия
составят: 4701 \ 10025= 0,47руб.
- планируемые переменные затраты составят: 0,47 *11027,5 = 5182,9тыс.
руб.;
- затраты на проведение мероприятия составят 603,3 тыс. руб.
Таким образом, планируемая себестоимость после внедрения
мероприятия составит: 4700 + 5182,9 + 603,3= 5774,3тыс. руб.
Технико – экономическая эффективность мероприятия (таблица 19,
рисунок 7).
Таблица 19
Те
ᶦ
хнико-экономиче
ᶦ
ская
ᶦ
эффективность мероприятия
Показатели
Ед.
изм.
2016
г.
Прогноз
Абс.\ относ.
отклонения
+/-, тыс.
руб.
%
Выручка
Тыс. руб.
10025
11027,5
+1002,5
110
Себестоимость
Тыс.руб.
9401
5774,3
-3626,7
61,4
Стоимость основных
производственных фондов
Тыс. руб.
276
276
0
100
Численность работающих
Чел.
163
167
0
100
63
Продолжение таблицы 19
Показатели
Ед.
изм.
2016 г.
Прогноз
Абс.\ относит.
отклонения
тыс.
руб.
%
Фонд оплаты труда
Тыс. руб.
6002,1
6459,2
0
100
Прибыль от продаж
Тыс. руб.
624
5253,2
+4629,2
841,8
Рентабельность
производства
%
26,2
39,9
+13,7
152,3
Рентабельность
продаж
%
6,2
47,6
+41,4
767,7
Производительность
труда
Тыс.
руб./чел.
61,5
66
+4,5
107,3
Фондоотдача
Тыс. руб.
36,3
39,3
+3
108,3
Средняя заработ.плата
Тыс.
руб./чел.
38,7
38,7
0
100

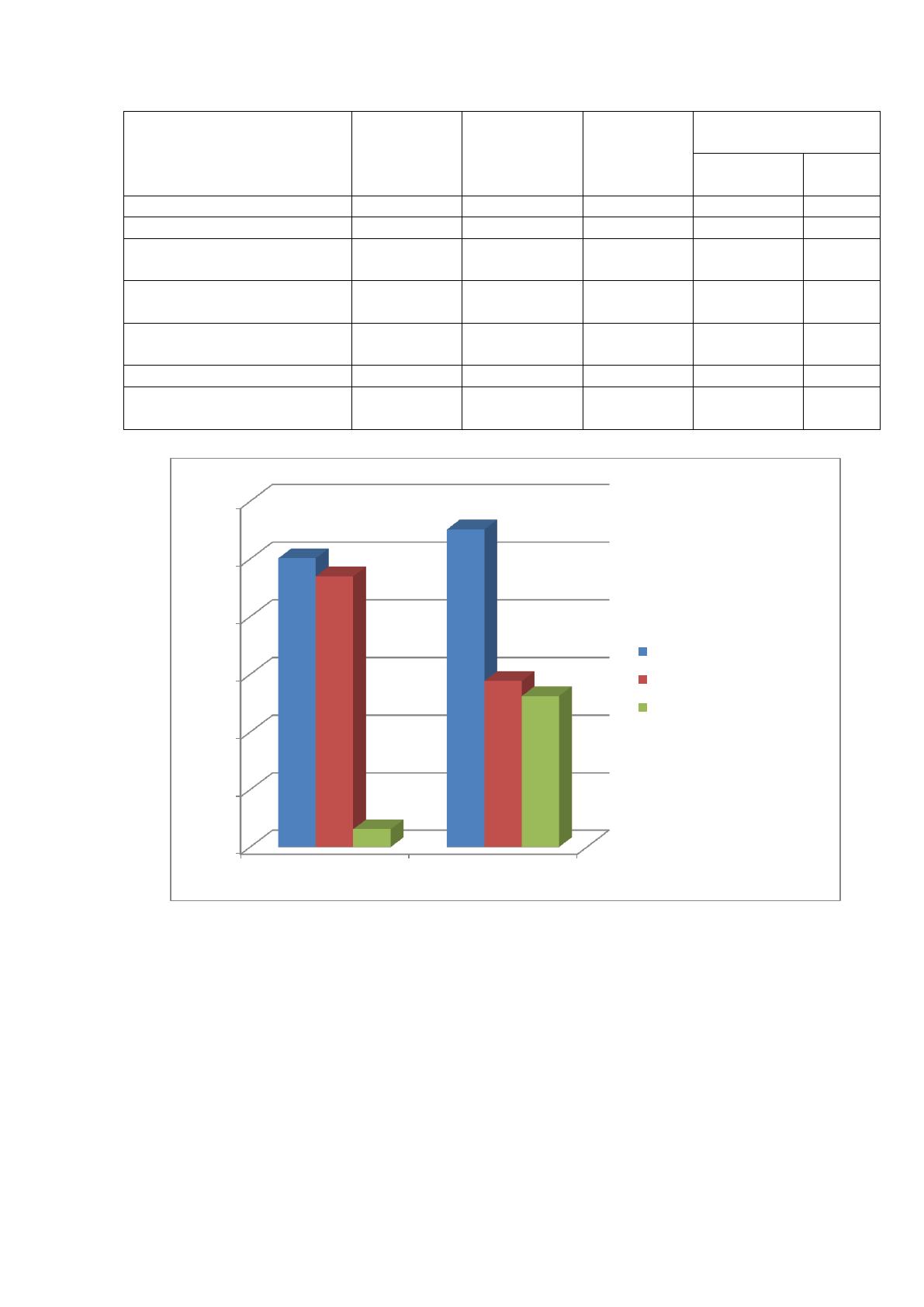

Рис.7. Прогноз эффективности деятельности ООО «Централь»,
тыс. руб.
Произведенные расчеты показывают, что вследствие роста выручки на
110%, что в стоимостном выражении составило 11027,5 тыс. руб., и снижение
себестоимости на 1 3626,7 тыс. руб.
Таким образом, наличиеположительных изменений показывает, что
мероприятие по повышению энергоэффективности распределительных сетей
0
2000
4000
6000
8000
10000
12000
2016 г. Прогноз
10025
11027,5
9401
5774,3
624
5253,2
Выручка
Себестоимость
Прибыль от реализации
64
ООО «Централь» будет экономически эффективным. Проект окупается за счет
уменьшения потерь электроэнергии в сети и снижения себестоимости.
