результаты осмотра, а в табличную часть – назначенные лечебно-диагностические
мероприятия, назначенные процедуры и анализы, а также в случае необходимости
затрачиваемые на это препараты и материалы. При этом рассчитывается стоимость
проводимых лечебно-диагностических мероприятий и материалов. При расходе
ТМЦ также указывается ее количество и рассчитывается стоимость списываемой
номенклатуры на основании договора пациента.
Кроме того, в документе «Услуга» перечисляются объективные показатели
здоровья пациента, зафиксированные на момент посещения пациента, такие как
результаты анализов, давление, температура и прочие. Эти показатели при
проведении документа записываются в регистр сведений «Медицинские карты», в
которых аккумулируются данные об истории изменения объективных показателей
и которые являются аналогом бумажных амбулаторных карт.
Документ «Претензия» фиксирует факт предъявления пациентом претензии
по некачественно оказанной услуге или возврат бракованного или
некондиционного товара. Если при оказании услуги или реализации товаров были
рассчитаны денежные суммы этих товаров и услуг, то производится взаиморасчет с
пациентом.
Частота возникновения документов зависит от объема документов
больницы, от частоты посещений пациентов и может варьироваться от одного в
неделю до нескольких сотен в день.
Структура документов и их формы представлены ниже по тексту.
2.2.3 Характеристика результатной информации
Результатами работы системы автоматизации больницы являются:
- Заполненные справочники;
- Введенные документы, внешние и внутренние, хранящиеся в
электронном виде в журнале документов;
- Сведения в регистрах;
- Сформированные отчеты.
Данные в справочники вносятся через формы элементов справочников и формы
списков справочников. Заполнение справочников является необходимым условием
первого этапа работы системы. Необходимо внести все данные по структуре
организации, заполнить все классификаторы и служебные справочники. Данные по
53
контрагентам и пациентам целесообразно вносить по мере их возникновения т.е. по
мере поступления документов от контрагентов и посещения пациентов. На рисунках
ниже представлены формы просмотра и редактирования справочников.

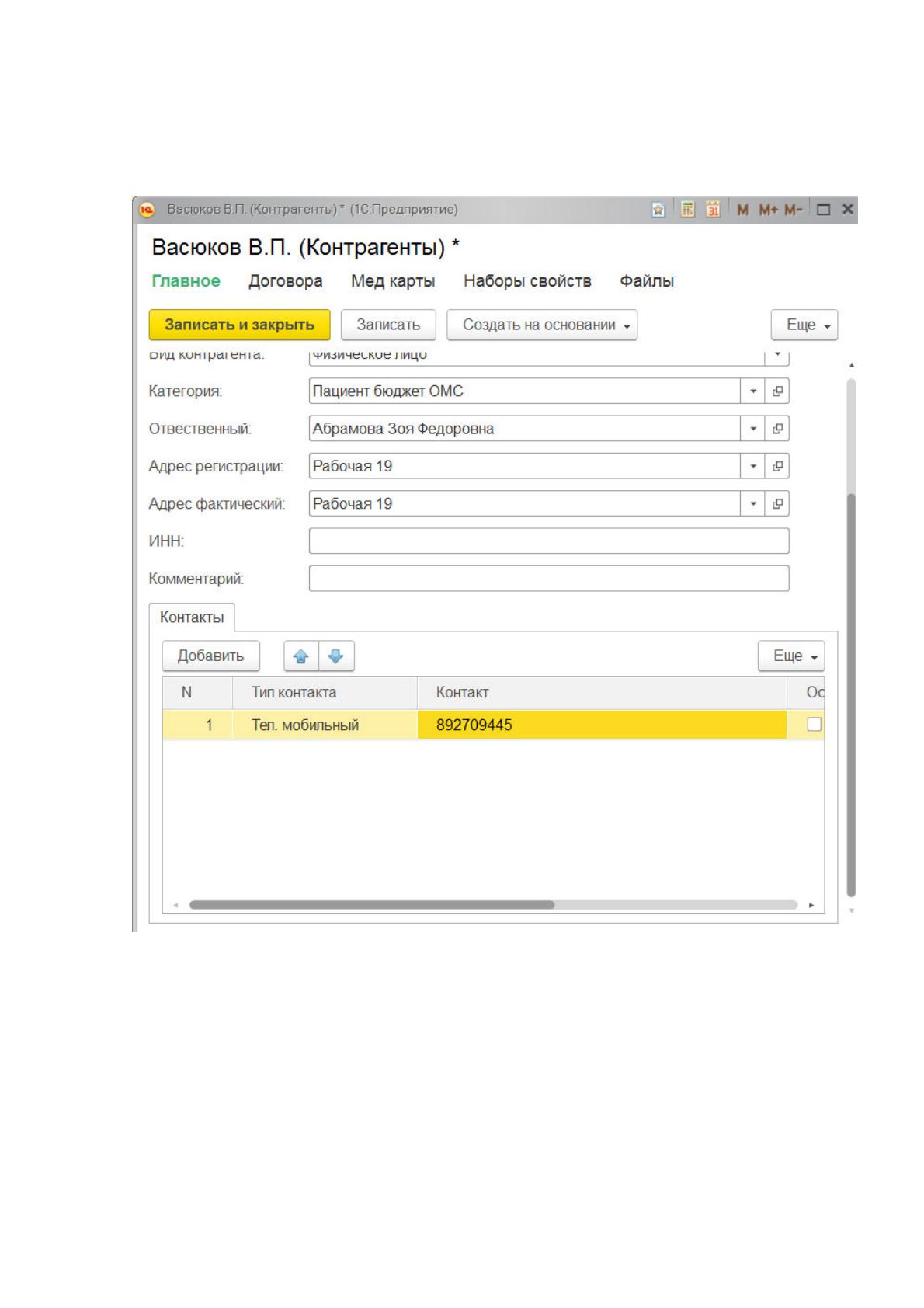

Рисунок 2.2. Форма редактирования контрагента (пациента)
54

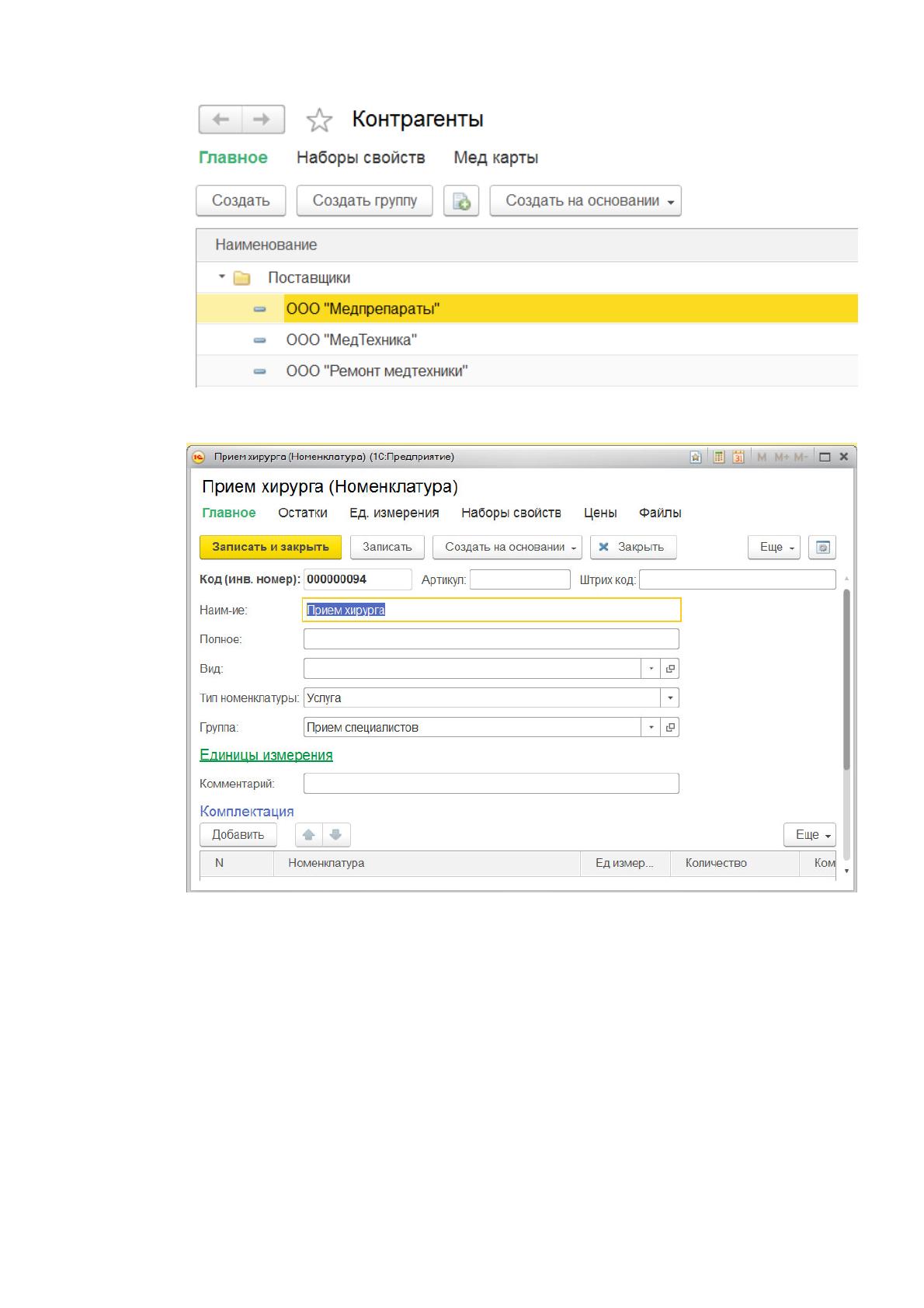

Рисунок 2.3. Форма списка справочника «Контрагенты»
Рисунок 2.4. Форма ввода данных по номенклатуре
Введенные документы, хранящиеся в системе, также являются
результатными данными работы системы. Ввод документов осуществляется также
через формы документов, а просмотр списка документов – в форме журнала
документов. На рисунках ниже изображены формы ввода и редактирования
некоторых документов.
55

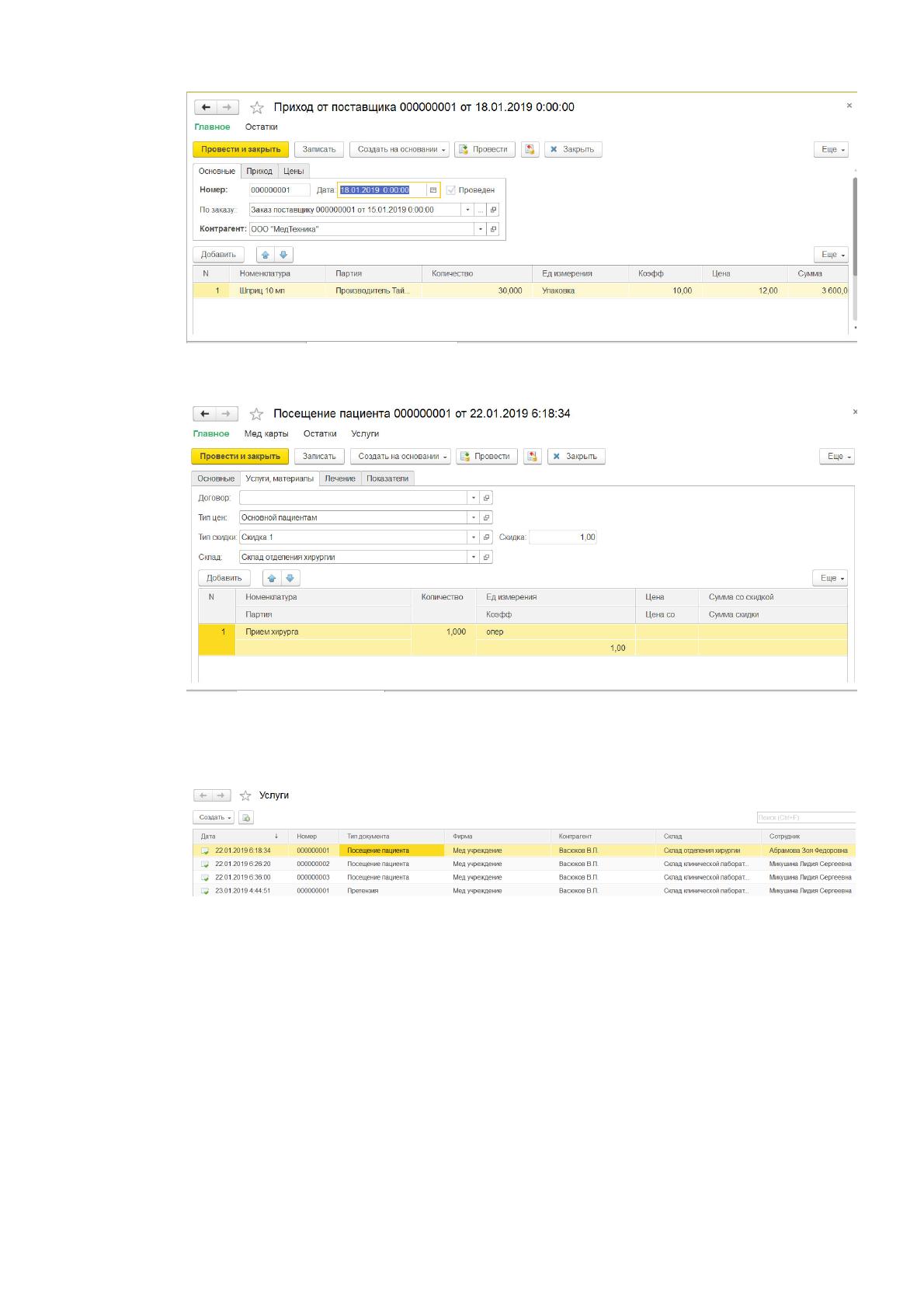

Рисунок 2.5. Форма документа «Приходная накладная»
Рисунок 2.6. Форма документа «Посещение пациента»
Рисунок 2.7. Журнал документов
Следующей категорией результатной информации являются отчеты. Как уже
говорилось выше, система разбита на две подсистемы: работы с пациентами и
складского учета. Для каждой из подсистемы предназначен свой отчет.
Отчет «Услуги» предназначен для анализа предоставленных пациентам
услуг в разрезе пациентов, сотрудников, видов оказанных услуг, а также
реализованных препаратов и материалов. Все это выводится за определенный
период с указанием количества и суммы. Внешний вид отчета приведен на Рисунке
2.8.
56

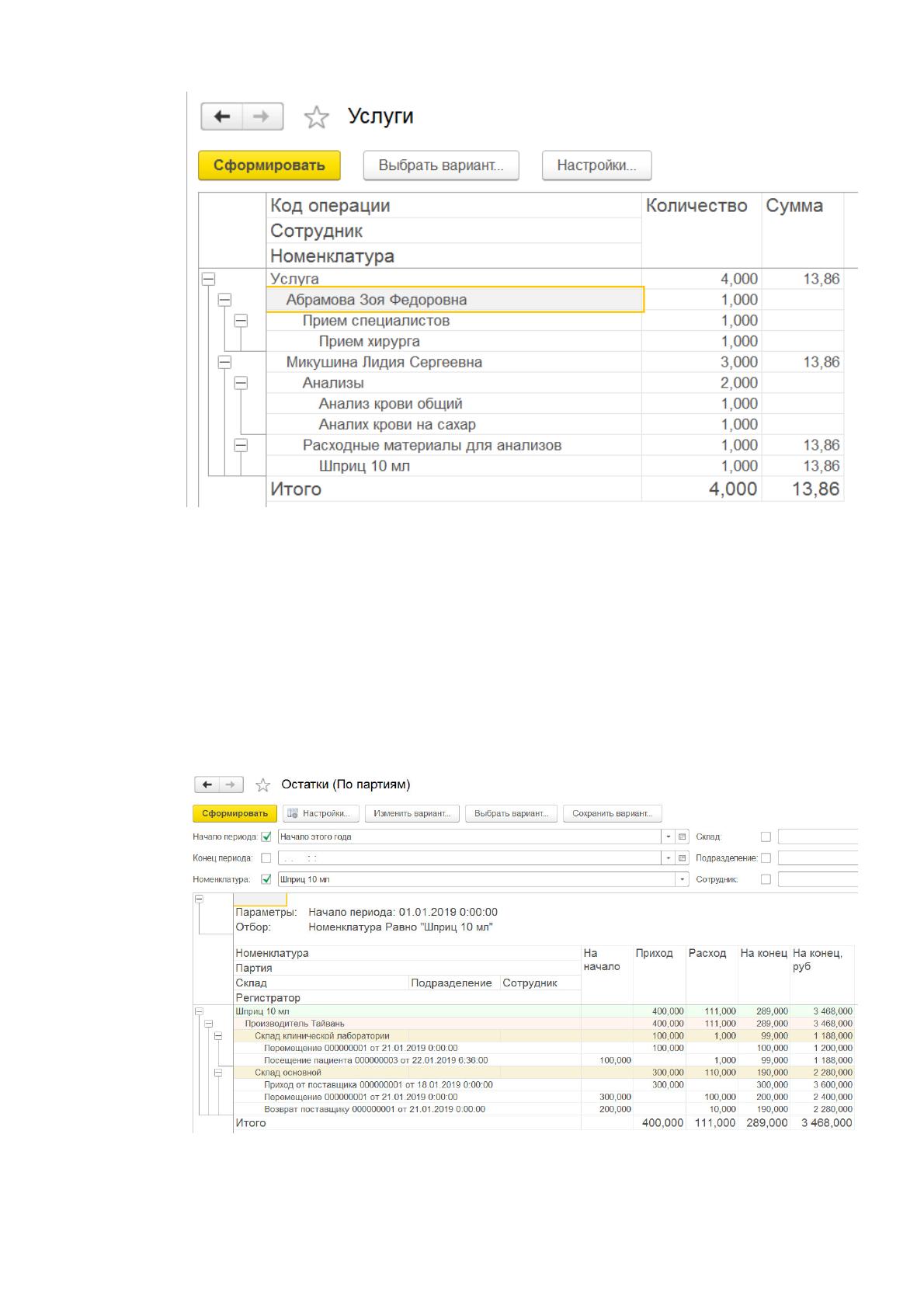

Рисунок 2.8. Внешний вид отчета «Услуги»
Отчет «Остатки» относится к подсистеме складского учета и предназначен
для отображения остатков и оборотов номенклатуры ТМЦ за заданный период.
Отчет позволяет наложить условия по номенклатуре и складу, по которому
проходило движение, а также задать диапазон дат. Кроме того, отчет позволяет
задать группировки – разрезы, в которых будут выводиться данные по остаткам и
оборотам. Внешний вид отчета приведен на Рисунке 2.9.
Рисунок 2.9. Внешний вид отчета по остаткам
57
2.3
Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
На рис 2.10. представлено дерево функций программы. Все функции
программы делятся на основные и служебные. Основные функции соответствуют
основным блокам декомпозиции системы, представленной на BP-диаграммах
раздела 1.2.2. В каждом из этих блоков сосредоточен набор действий, логически и
функционально объединенных в один блок. Служебные функции носят сервисную
функцию.
Общение пользователя с программой происходит через главное меню
системы, которое реализует диалог с пользователем. Сценарий этого диалога
представлен на рис. 2.10
Функции
Служебные
Основные
Ведение
справочников
Работа с
пациентами
Учет
материально-
технических
средств
Помощь
Настройки
Проверка
пароля
Календарь
Управление
окнами
Получение
отчетов
Рисунок 2.10. Дерево функций программы
Работа с программой начинается с вывода главного окна программы и
активизации системы меню, представленного на Рисунок 2.11.
58

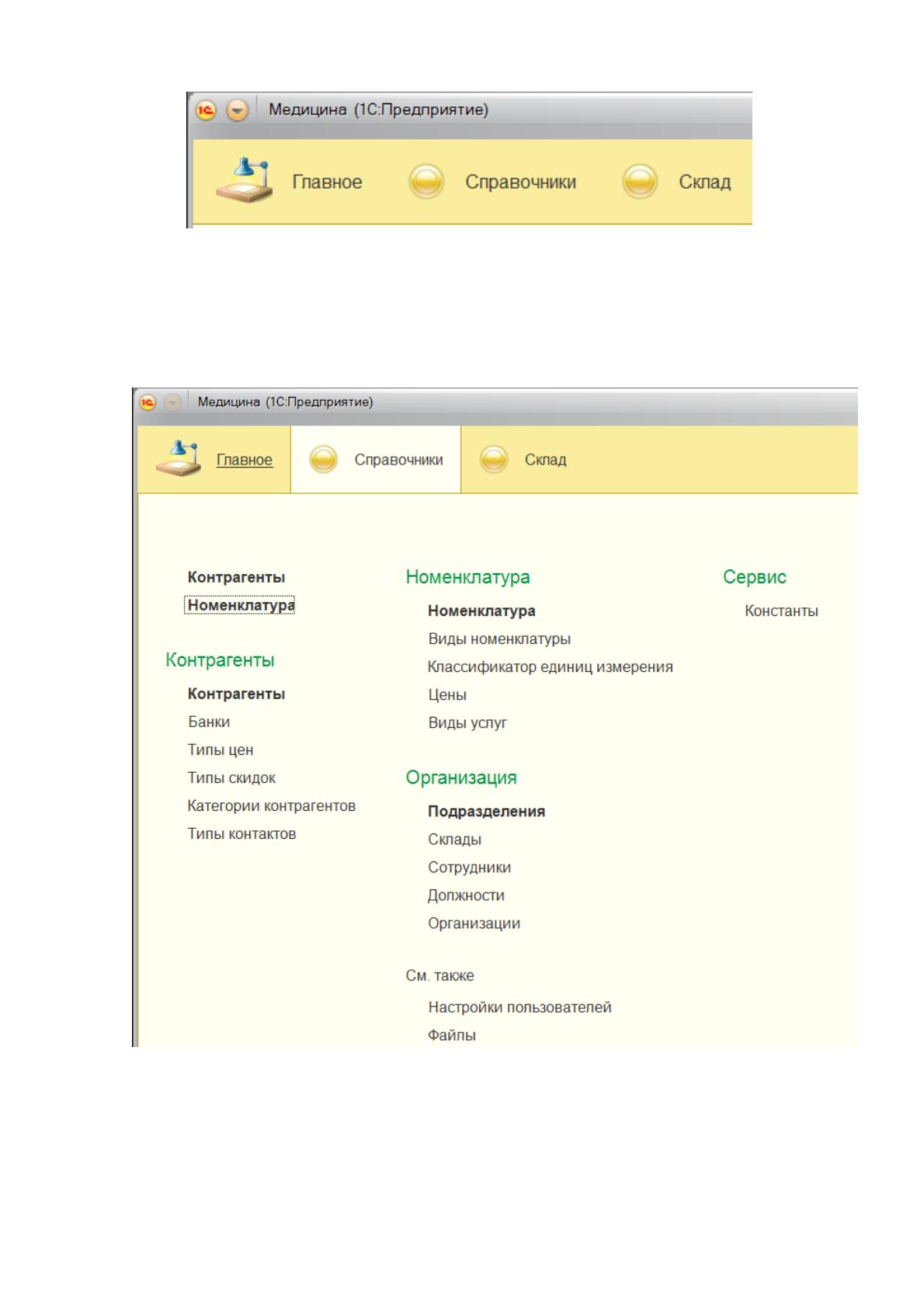

Рисунок 2.11. Главное меню
Пункт главного меню «Справочники» включает в себя все справочники
программы, разбитые по логическим признакам. Вид подменю «Справочники
представлен на Рисунок 2.12.
Рисунок 2.12. Меню подсистемы «Справочники»
Меню подсистемы «Склад» предназначен для доступа ко всем функциям
подсистемы учета ТМЦ. Это меню представлено на Рисунок 2.13.
59

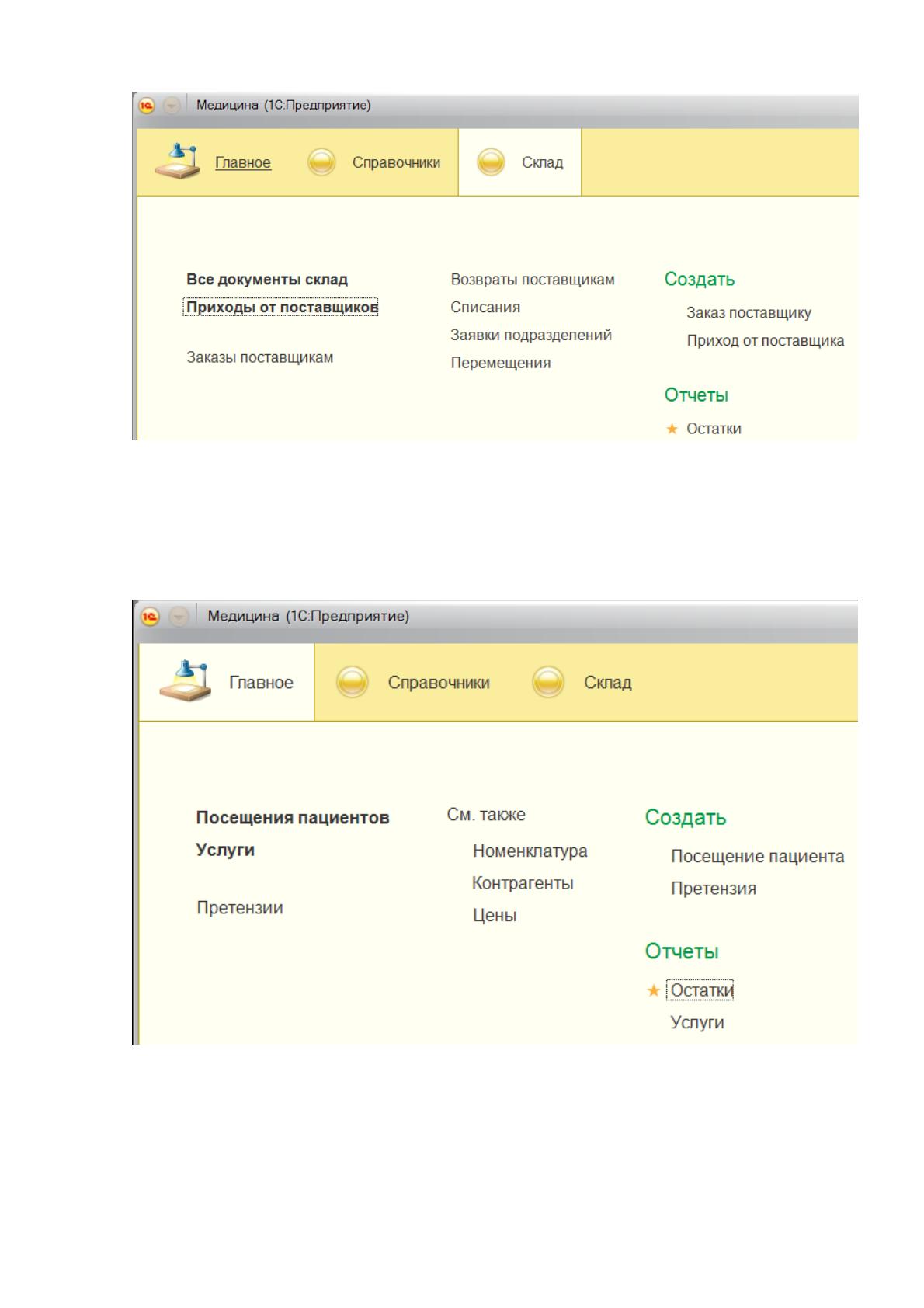

Рисунок 2.13. Меню подсистемы «Склад»
Меню основного раздела системы «Главное» предназначено для доступа к
наиболее часто используемым функциям системы. Оно представлено на Рисунок
2.14.
Рисунок 2.14. Меню раздела «Главное»
60
При выборе конкретного пункта меню открывается форма списка
выбранного справочника, форма списка выбранного вида документов, журнал
документов или отчет. Так при выборе справочника «Номенклатура открывается
форма списка этого справочника (Рисунок 2.15).

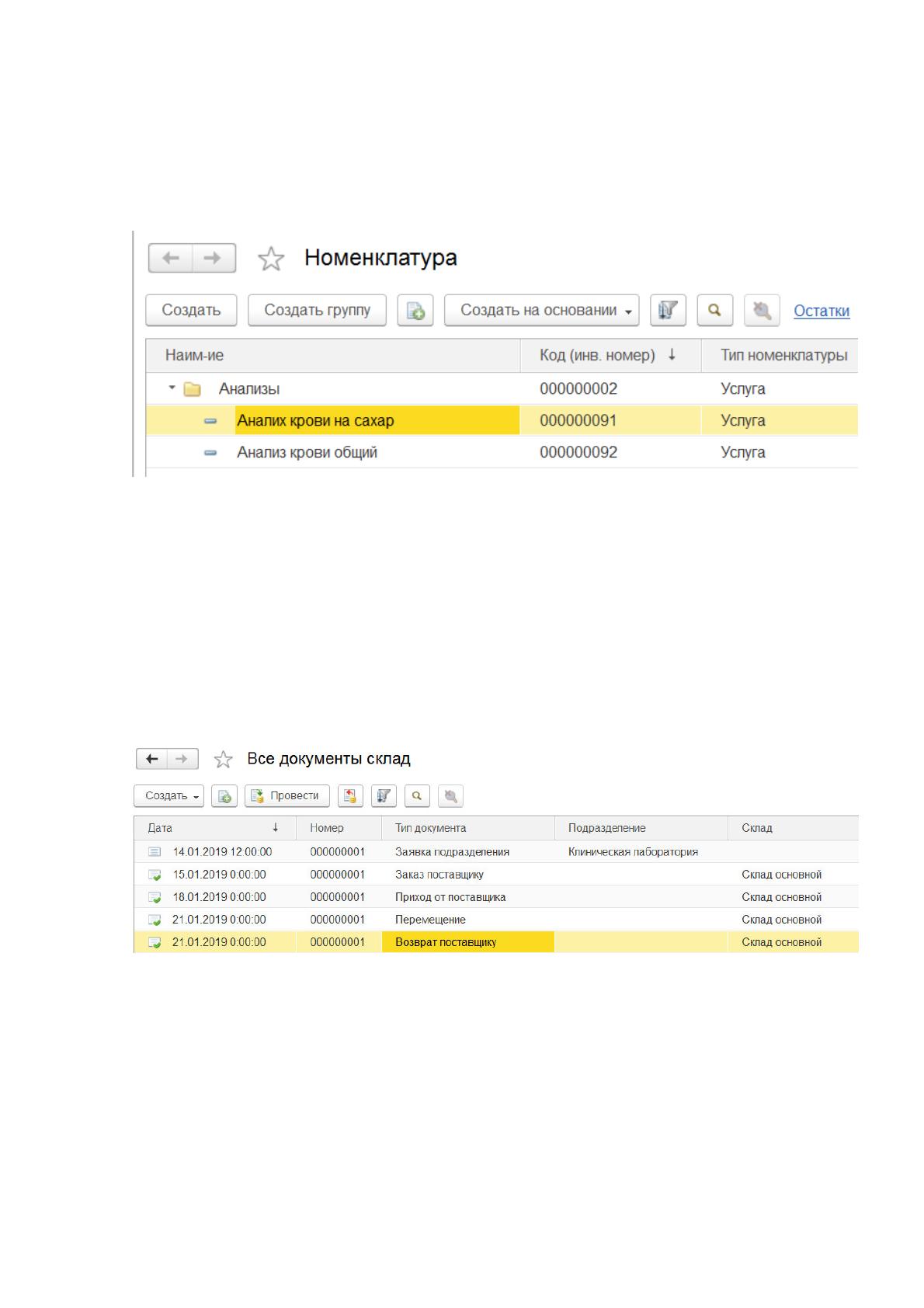

Рисунок 2.15. Форма списка справочника Номенклатура
При выборе действия направленного на редактирование или просмотр
данных будет открыта форма элемента справочника с набором полей данного
справочника для редактирования.
При выборе списка документов определенного вида или журнала
документов откроется соответствующий журнал. На Рисунок 2.16 представлен
журнал складских документов.
Рисунок 2.16. Журнал складских документов
2.3.2 Характеристика базы данных
Опишем структуру прикладных объектов конфигурации разрабатываемой
системы в виде ER-диаграммы [12]. Из названия реквизитов объектов понятно
назначение этих реквизитов. Типы данных реквизитов указаны в таблице
каждого объекта. Связи между объектами указаны на рисунках стрелками. Для
61
каждого объекта приводится взаимосвязь с другими объектами. Структура
справочников подгруппы «Номенклатура» приведена на Рисунок 2.17.

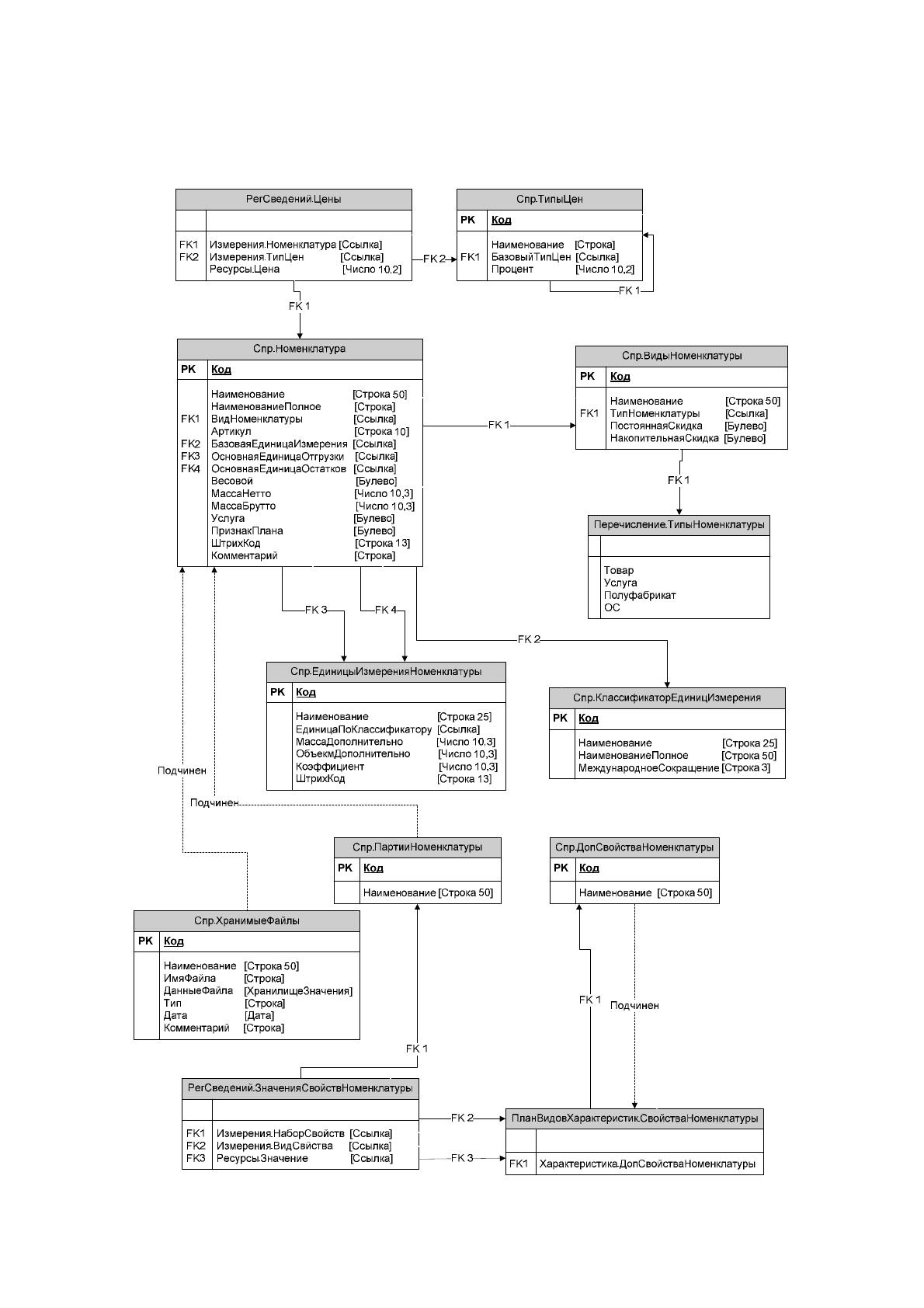

Рисунок 2.17. Структура справочников подгруппы «Номенклатура»
