Основным справочником данной группы является справочник
«Номенклатура». Именно в нем хранятся данные о списке предоставляемых
медицинским учреждением услуг, а также реализуемых материалах и
сопутствующих товарах. Отличительной особенностью системы является хранение
данных о номенклатуре предоставляемых услуг и реализуемых материалов по
партиям. Партии являются, например, отдельным разрезом хранения остатков
материалов на складах и фигурируют во всех документах движения.
Структура справочников подгруппы «Контрагенты» приведена на Рисунок
2.18. Основным справочником в этой группе является справочник «Контрагенты,
хранящий данные обо всех физических и юридических лицах, с которыми имеет
какие-либо взаимоотношения медицинское учреждение. Прежде всего в этом
справочнике хранятся данные о пациентах – потребителях услуг медицинского
учреждения. В этом же справочнике хранятся данные и поставщиках товаров и
материалов для медицинского учреждения. Справочник имеет достаточное
количество реквизитов, для того чтобы подробно описать контрагента, но
отличительной особенностью разрабатываемой системы является возможность
задания свойств контрагентов, структура и состав которых неизвестны на момент
проектирования и разработки системы. Для этого предназначены справочники
«Свойства Контрагентов», «Виды свойств» и «Значения свойств».
Справочник «Договора» и связанные с ним справочники «Типы цен» и
«Типы скидок» обеспечивают автоматическое ценообразование в документах
фиксирующих предоставление услуг и реализацию материалов пациентам, а также
приход товаров и материалов от поставщиков.
63
Спр.Контрагенты
PK Код
Наименование
НаименованиеПолное [Строка]
FK1 ЮрФизЛицо [Ссылка]
FK2 Категория [Ссылка]
FK5 Ответсвенный [Ссылка]
FK3 ЮрАдрес [Ссылка]
FK4 ФактАдрес [Ссылка]
FK6 ГоловнойКонтрагент [Ссылка]
ИНН [Строка]
КПП [Строка]
ОКПО [Строка]
ОГРН [Строка]
ОКВЭД [Строка]
СвидетельствоСерия [Строка]
СвидетельствоДата [Дата]
СтранаРегистрации [Строка]
Фамилия [Строка]
Имя [Строка]
Отчество [Строка]
Документ [Строка]
FK7 Пол [Ссылка]
ДатаРождения [Дата]
МестоРождения [Строка]
ПФР [Строка]
Комментарий [Строка]
Перечисление.ЮрФизЛицо
ЮрЛицо
ФизЛицо
FK1
Спр.КатегорииКонтрагентов
PK Код
Наименование [Строка]
FK2
Спр.Адреса
PK Код
Наименование [Строка]
Страна [Строка]
Индекс [Строка]
Регион [Строка]
Район [Строка]
Город [Строка]
НасПункт [Строка]
Улица [Строка]
Дом [Строка]
Строение [Строка]
Квартира [Строка]
Широта [Число]
Долгота [Число]
Комментарий [Строка]
FK3
FK4
Спр.Сотрудники
PK Код
FK5
FK6
Перечисление.Пол
Муж
Жен
FK7
Спр.Договора
PK Код
Наименование [Строка]
ДатаНачала [Дата]
ДатаОкончания [Дата]
FK1 ТипЦен [Ссылка]
FK2 ТипСкидки [Ссылка]
Основной [Булево]
Подчинен
Спр.ТипыЦен
PK Код
Наименование [Строка]
FK1
Спр.ТипыСкидок
PK Код
Наименование [Строка]
ПостояннаяСкидка [Число]
НакопительнаяСкидка [Булево]
ДнейНакопления [Число]
FK2
Скидки.Условия
Сумма [Число]
Процент [Число]
Контрагенты.ТЧКонтакты
FK1 ТипКонтакта [Ссылка]
Контакт [Строка]
Основной [Булево]
Комментарий [Строка]
Спр.ТипыКонтактов
PK Код
Наименование [Строка]
FK1 ТипКоннекта [Ссылка]
Перечисление.ТипыКоннектов
Телефон
Эл. почта
FK1
FK1
Спр.БанковскиеСчета
PK Код
Наименование [Строка]
НомерСчета [Строка]
FK1 Банк [Ссылка]
Основной [Булево]
Подчинен
Спр.Банки
PK Код
Наименование [Строка]
КоррСчета [Строка]
Город [Строка]
Адрес [Строка]
FK1
Спр.ВидыСвойств
PK Код
Наименование [Строка]
Спр.ЗначенияСвойств
PK Код
Наименование [Строка]
Спр.СвойстваКонтрагентов
PK Код
FK1 ВидСвойства [Ссылка]
FK2 ЗначениеСвойства [Ссылка]
Подчинен
FK1
FK2
Подчинен
Рисунок 2.18. Структура справочников подгруппы «Контрагенты»
Структура справочников, описывающих собственную организацию,
приведена на Рисунок 2.19.
64
Спр.Организации
PK Код
FK1 ЮрЛицо [Ссылка]
FK2 Директор [Ссылка]
FK3 ГлБухгалтер [Ссылка]
FK4 Кассир [Ссылка]
Спр.Должности
PK Код
Наименование [Строка]
Спр.Сотрудники
PK Код
FK4 ФизЛицо [Ссылка]
ТабНомер [Строка]
FK2 Должность [Сылка]
FK1 Подразделение [Ссылка]
FK3 Руководитель [Ссылка]
Спр.Подразделения
PK Код
Наименование [Строка]
FK1
FK2
FK3
Спр.Контрагенты
PK Код
FK1
FK2
FK3 FK4
FK4
Спр.Склады
PK Код
Наименование [Строка]
FK1 МОЛ [Ссылка]
Контроль [Булево]
FK1
Рисунок 2.19. Структура справочников подгруппы «Организация»
Справочник «Организации» хранит список собственных организаций –
юридических лиц. Справочник «Склады» хранит список мест хранения товаров и
материалов, используемых в процессе работы медицинского учреждения.
Справочник « Сотрудники» содержит список персонала медицинского учреждения.
Реквизитами сотрудника, являются «Подразделение» и «Должность»,
ссылающиеся на соответствующие справочники.
Регистры накопления используются в системах, разработанных на
платформе «1С:Предприятие 8.3» в качестве хранилищ данных, развернутых по
комбинации измерений. В разрабатываемой конфигурации данными, требующими
учета, являются остатки товаров, материалов и иных товарно-материальных
ценностей, имеющихся в медицинском учреждении и используемых в его
деятельности в рамках предоставления услуг пациентам. Остатки ТМЦ должны
вестись с целью четкого учета их на складах и движения всеми документами,
которые в той или иной степени используют эти остатки. Для хранения данных по
65

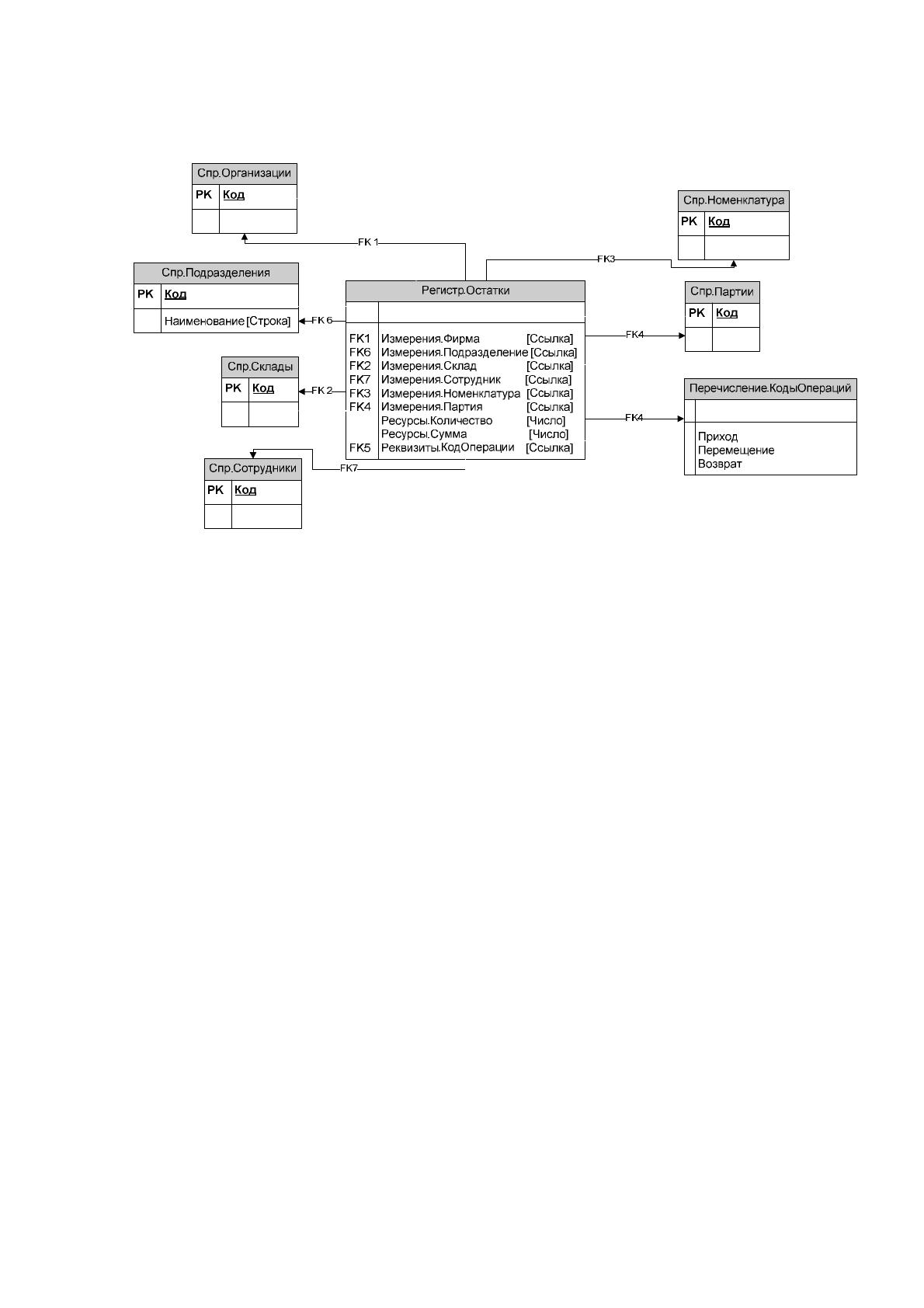

остаткам ТМЦ, создан регистр накопления «Остатки». Структура регистра
накопления «Остатки» приведена на Рисунок 2.20
Рисунок 2.20. Структура регистра «Остатки»
Одновременно этот регистр является источником данных для отчета
«Остатки», который в развернутой форме показывает остатки и движения ТМЦ на
складах организации.
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
Платформа «1С: Предприятие 8.3» позволяет разрабатывать «Управляемые
приложения», в которых кардинально меняется принцип работы с интерфейсом
пользователя. Это относится и к командному интерфейсу, и к экранным формам, и
к оконной системе. При этом происходит полное разделение функциональности
между клиентским приложением и сервером [1].
Разработанная АИС, является прикладным решением для платформы «1С:
Предприятие 8.3» и представляет из себя совокупность прикладных объектов
платформы. На
Рисунок
2.21 представлены виды прикладных объектов
платформы, использованные для решения задачи проекта, которые в совокупности
образуют разработанную конфигурацию.
66
Константы
Перечисления
Справочники
Данные, которые всегда принимают одиночные значения и
практически не меняют свои значения в процессе работы
системы
Задание постоянных наборов значений объектов, не изменяемых
в процессе работы конфигурации
Хранение условно-постоянных данных
Документы
Фиксация реальных документов
Журнал документов Смысловая группировка документов
Регистры сведений
Хранение истории продления документов
Нумерация по видам документов
Реестр документов
Отчеты
Роли
Разграничение прав пользователей
Интерфейсы
Разграничение доступа пользователей к данным по интерфейсу
Критерии отбора
Отбор документов по данным из табличных частей
Конфигурация
Рисунок 2.21. Структурная схема проекта
Конфигурация 1С – это совокупность прикладных объектов, каждый из
которых максимально близко отражает объект предметной области [2]. Общая

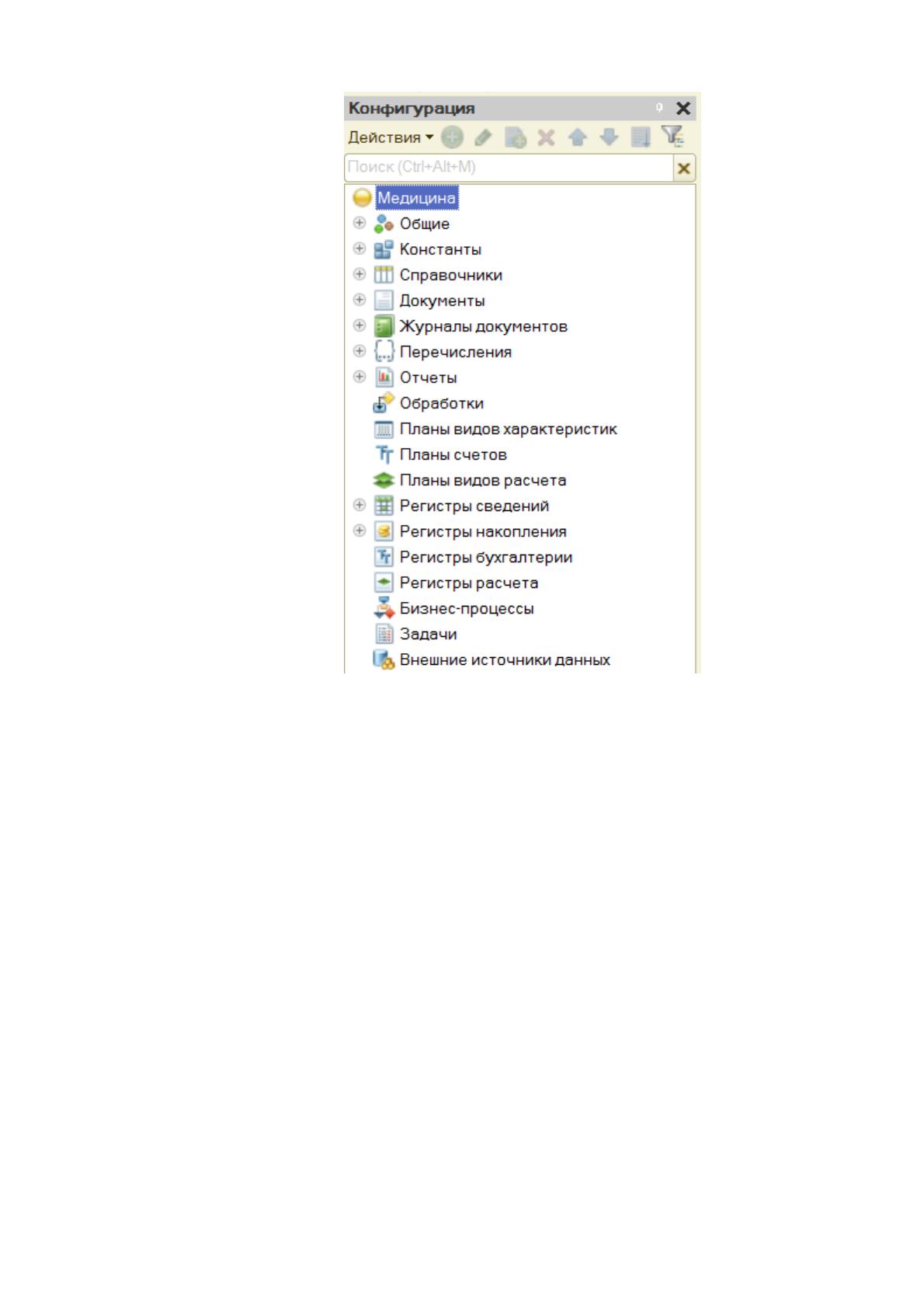

структура конфигурации приведена на Рисунок 2.222.
67
Рисунок 2.222. Общая структура конфигурации
Работа в режиме «Управляемое приложение» изменяет, прежде всего, всю
концепцию построения пользовательского интерфейса разрабатываемого
приложения. Интерфейс «Управляемого приложения» кардинально отличается от
интерфейса «обычного» приложения, созданного даже в той же версии платформы
«1С:Предприятие 8.3», не говоря уж о других системах разработки. Новая
концепция пользовательского интерфейса ориентирована на максимально
комфортную и особенно эффективную работу и соответствует современным
тенденциям [5].
Опишем основные возможности новой концепции, которые мы использовали
при разработке нашей конфигурации:
- Основное окно и панели;
- Командный интерфейс;
- Управляемые формы.
68
Основное окно представляет доступ ко всем элементам программы. На
Рисунок 2.23 представлен один из вариантов настройки и расположения панелей,
сконструированный пользователем по своему вкусу.
Рисунок 2.23. Панели основного окна
Командный интерфейс – это основное средство декларативного построения
интерфейса пользователя и основное средство навигации пользователя по
функциональности конфигурации [6].
69
Командный интерфейс основного окна и разделов строится на основе
подсистем, заданных в программном модуле «Конфигуратор» платформы.
Разработчик, должен создать в конфигурации, иерархию подсистем, отражающую
для пользователя структуру функциональности прикладного решения. На основе
этой информации при помощи редактора командного интерфейса конфигурации

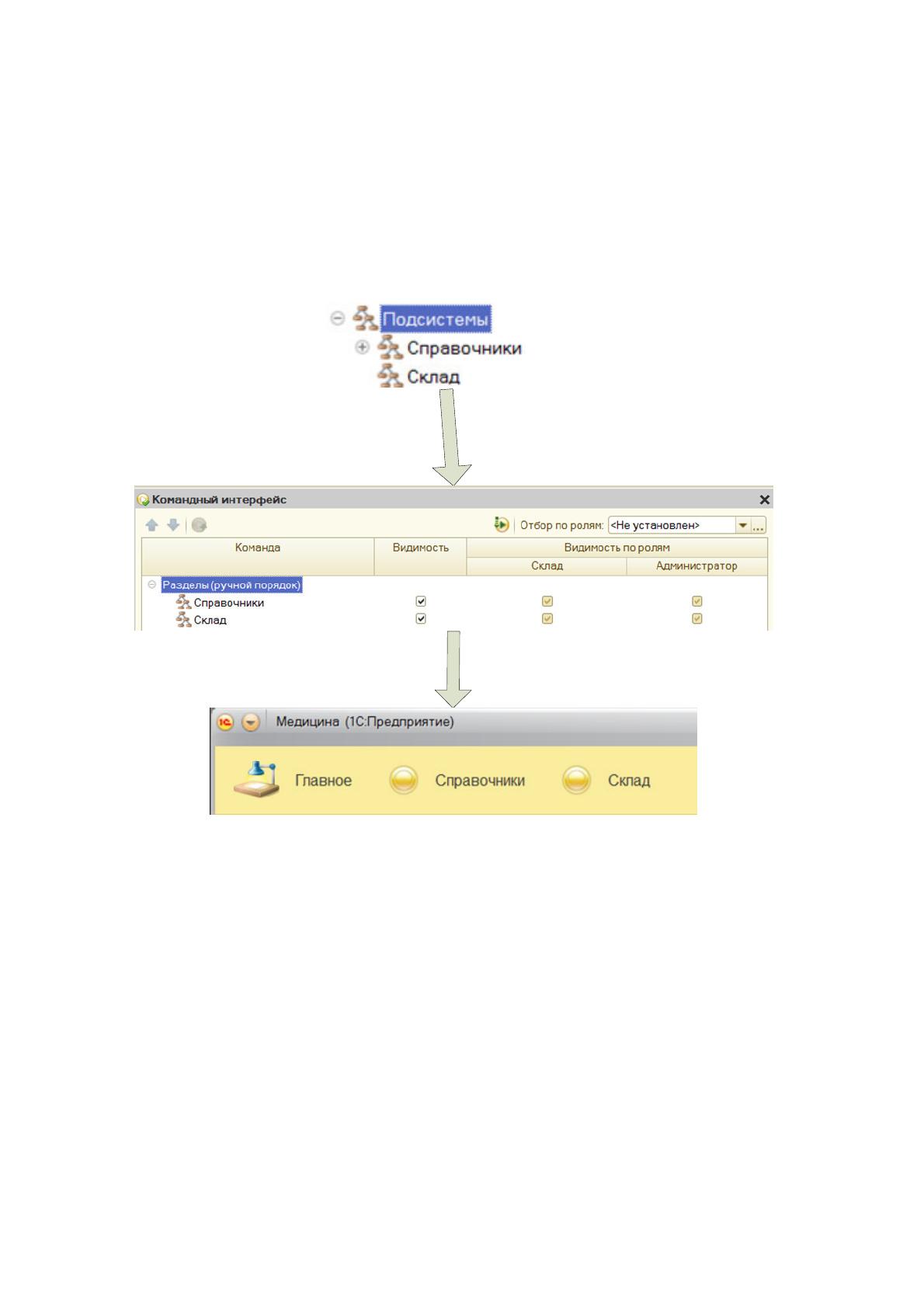

строится панель разделов основного окна (Рисунок 2.24) [7].
Рисунок 2.24 - Создание разделов на основе подсистем
Как и в обычном приложении формы являются основным инструментом
отображения данных [1].

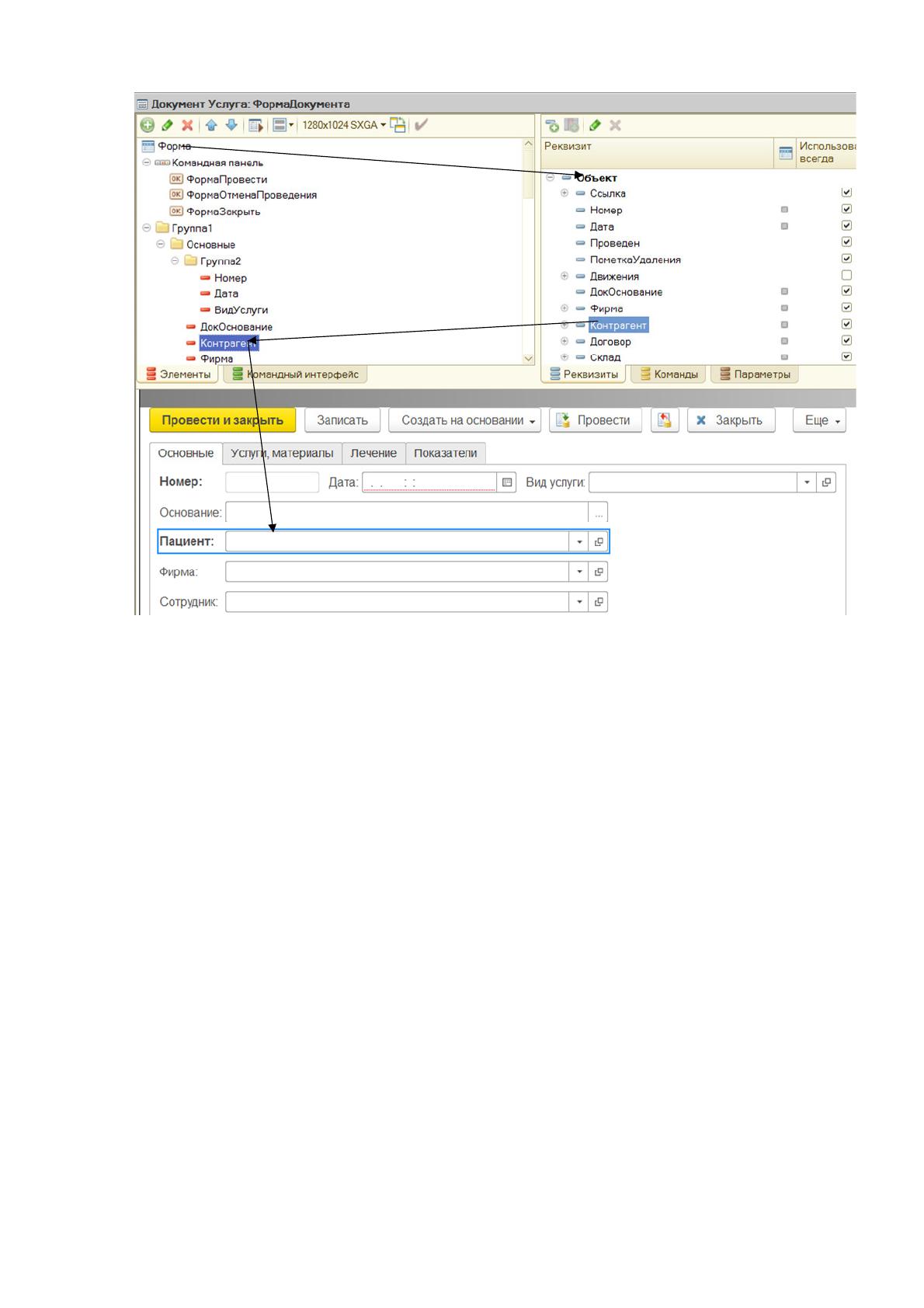

На Рисунок 2.25 представлен пример размещения на форме реквизитов
формы, ссылающихся на данные объекта, отображаемого и редактируемого в
форме [4].
70
Рисунок 2.25. Размещение реквизитов формы
Вся функциональность формы реализуется ее командами. Это могут быть
стандартные команды формы, команды, созданные разработчиком, а также
глобальные команды из командного интерфейса всей конфигурации. Кроме того,
реализована возможность создания параметризуемых команд, которые будут
открывать другие формы с учетом конкретных данных текущей формы [7].
Например, это может быть вызов отчета по остаткам на том складе, который

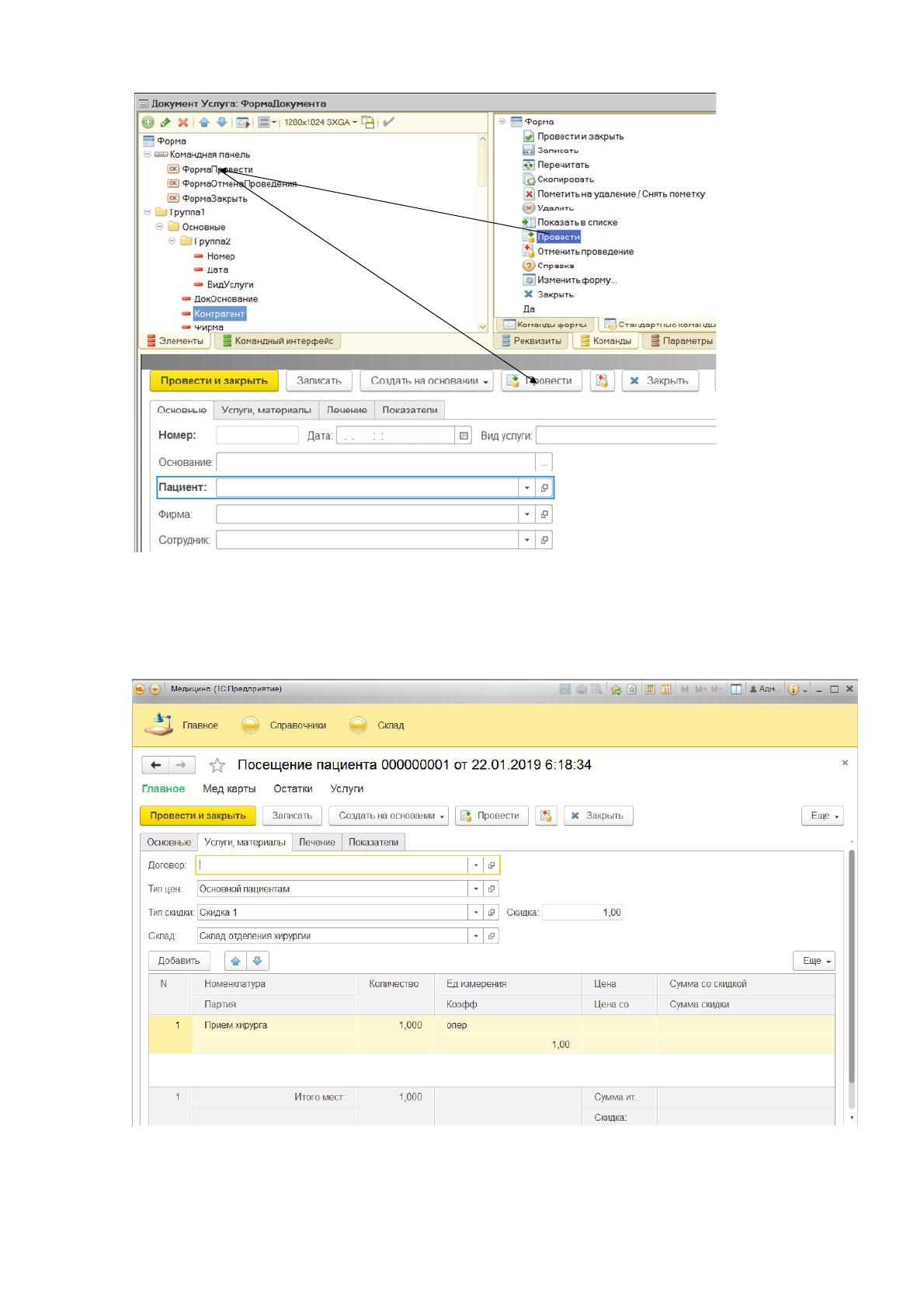

выбран сейчас в форме расходной накладной. На Рисунок 2.26 представлен
процесс размещения в командной панели дополнительной команды в дополнение к
стандартным.
71
Рисунок 2.26. Размещение команд формы

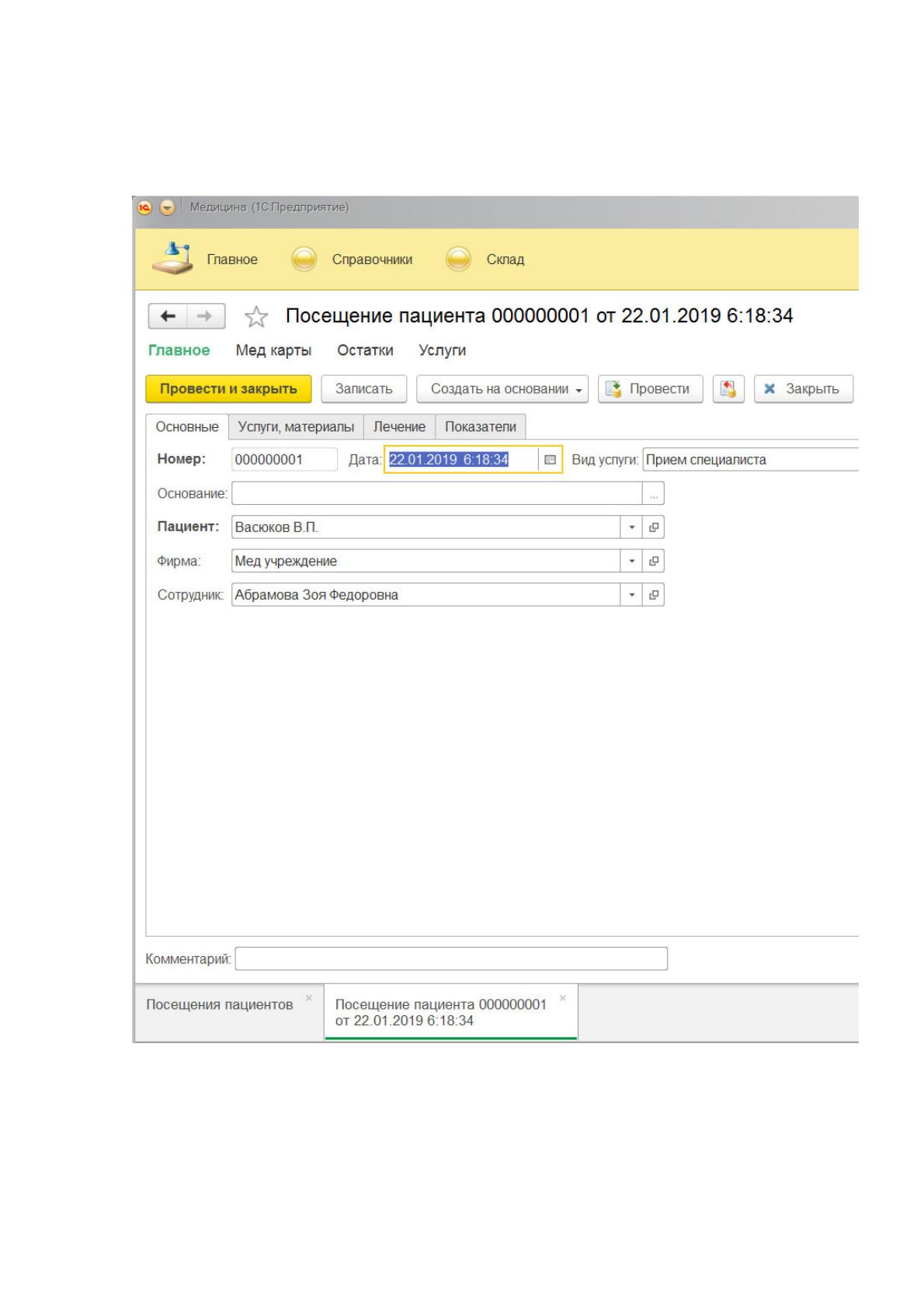

В результате мы получили форму документа «Услуга» («Посещение
пациента»), представленную на Рисунок 2.2327.
Рисунок 2.237. Результирующая форма документа «Услуга»
