– список врачей;
– список диагнозов;
– расписание приема;
– талон на прием;
– карточка пациента;
– отчет по работе доктора;
– рейтинг болезней.
Более подробно описание данных документов приведено ниже.
Документ список пациентов содержит следующие реквизиты:
– ФИО пациента
– адресные данные (город, улица, номер квартиры и дома);
– паспортные данные (серия, номер паспорта, дата выдачи и наименование
органа, выдавшего паспорт);
– личные данные (диагноз, болезни).
Экранная форма данного документа приведена на рисунке 11.

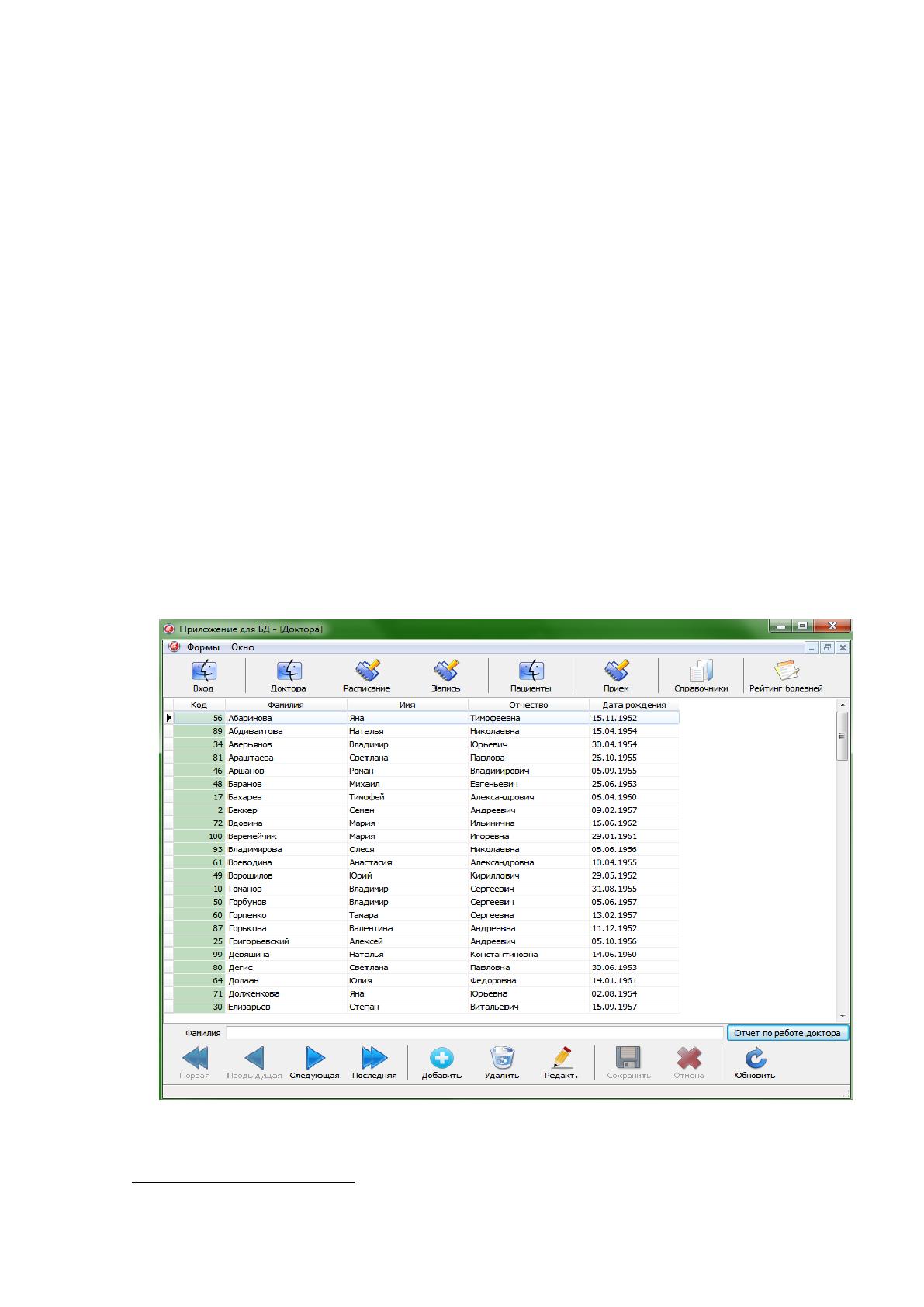

Рисунок 12 – Список пациентов
1
Документ Список врачей содержит следующие реквизиты:
1
Составлено автором
57
– фамилия;
– имя;
– отчество;
– дата рождения.
Экранная форма данного документа приведена на рисунке 13.

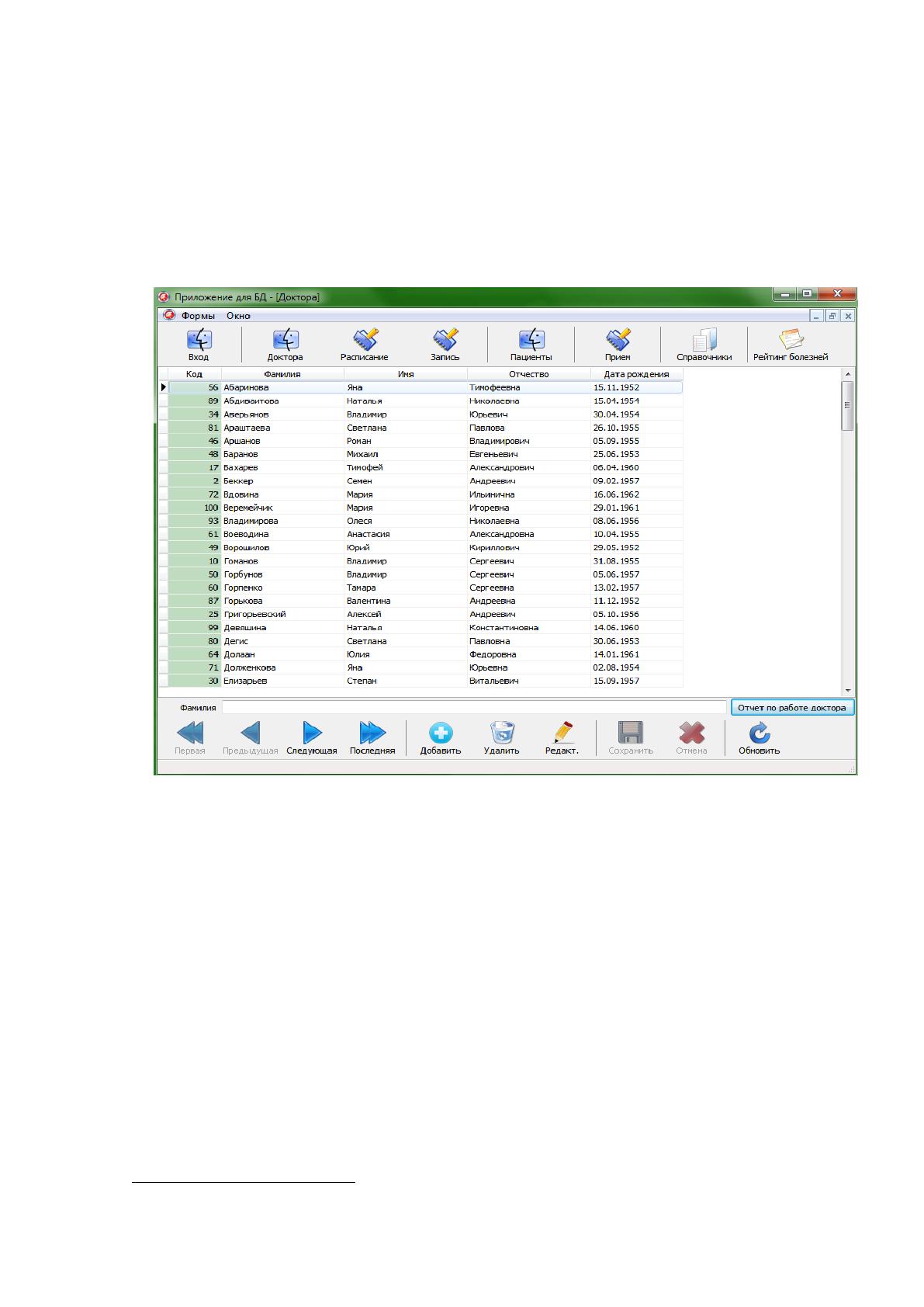

Рисунок 13 – Экранная форма списка врачей
1
Список болезней содержит наименование болезни. Экранная форма данного
документа приведена на рисунке 14.
1
Составлено автором
58

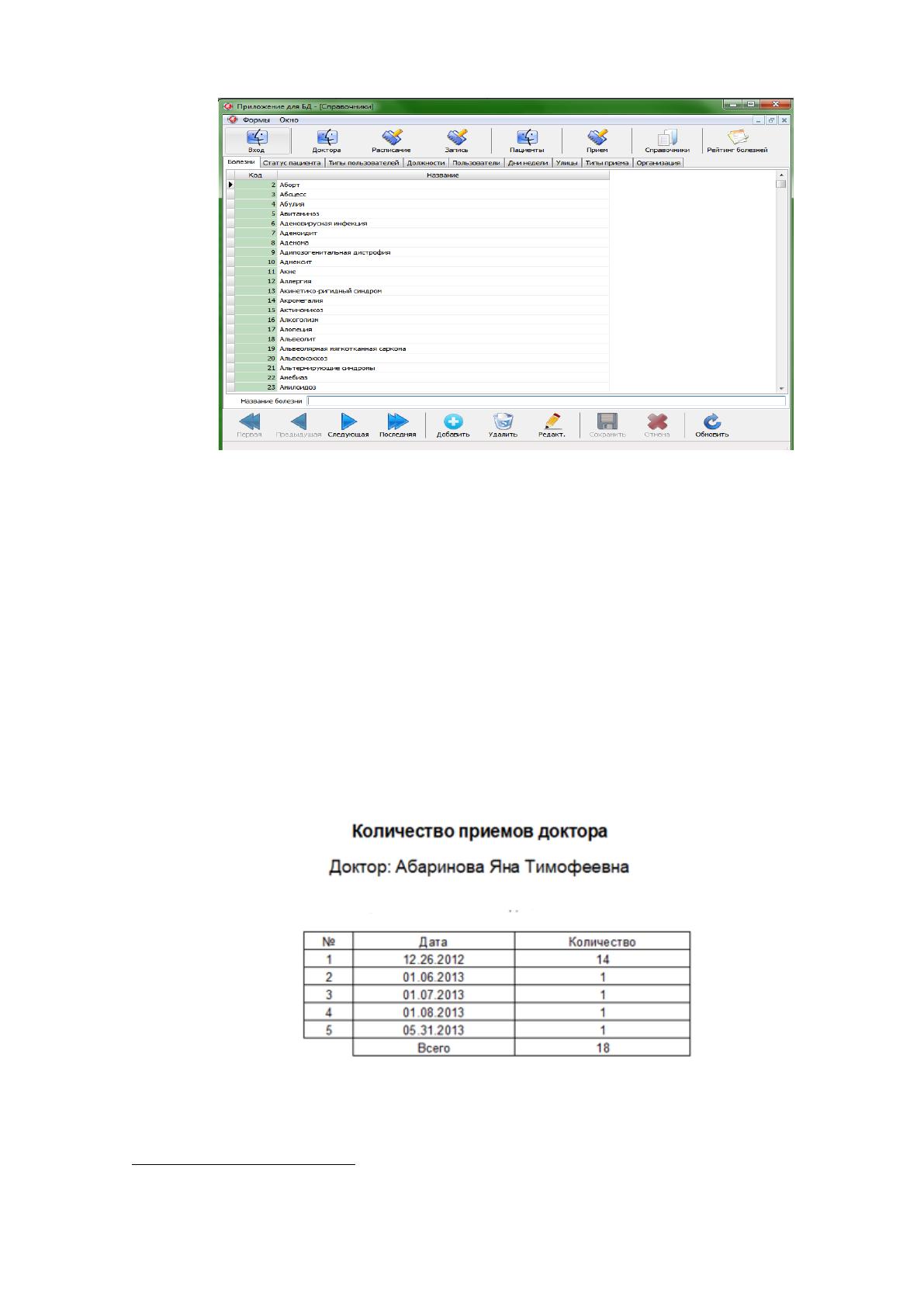

Рисунок 14 – Список болезней
1
Документ Расписание приема содержит следующие реквизиты:
– ФИО доктора;
– дата;
– день недели;
– тип приема;
– кабинет;
– время начала и окончания приема;
– общее время приема.
Экранная форма данного документа приведена на рисунке 15.
Рисунок 15 – Расписание приема
2
Документ Талон на прием содержит следующие реквизиты:
1
Составлено автором
2
Составлено автором
59
– дата;
– время;
– тип приема;
– ФИО пациента;
– ФИО доктора;
– телефон доктора.
Документ Карточка пациента содержит следующие реквизиты:
– фамилия;
– имя;
– отчество;
– дата рождения;
– пол;
– паспорт (серия/номер);
– номер полиса;
– телефон;
– адрес;
– семейное положение;
– место работы;
– должность.
Экранная форма данного документа приведена на рисунке 16.

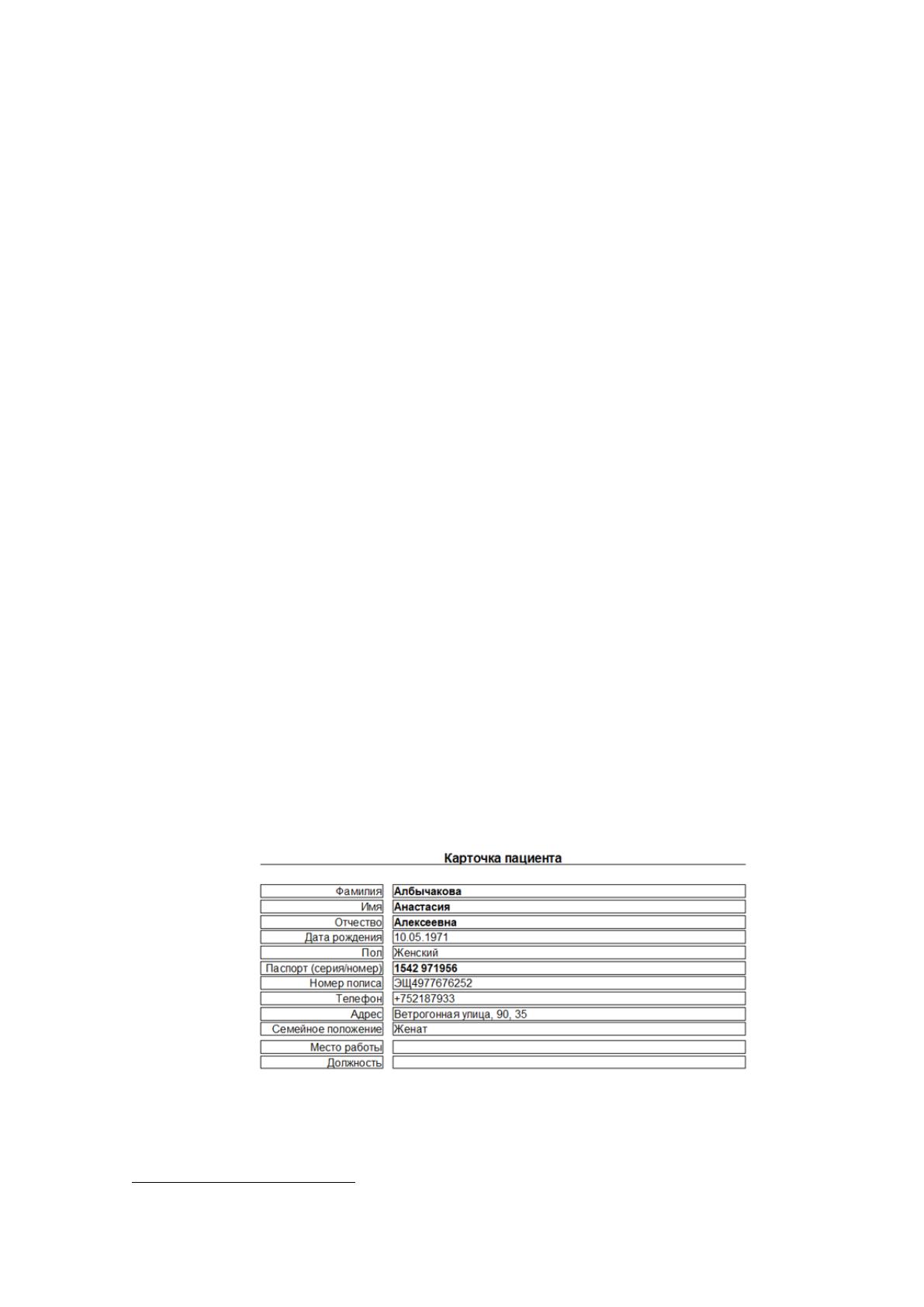

Рисунок 16 – Карточка пациента
1
Документ Отчет по работе доктора содержит следующие реквизиты:
1
Составлено автором
60
– ФИО доктора;
– период;
– дата;
- количество приемов за дату.
Экранная форма данного документа приведена на рисунке 17.

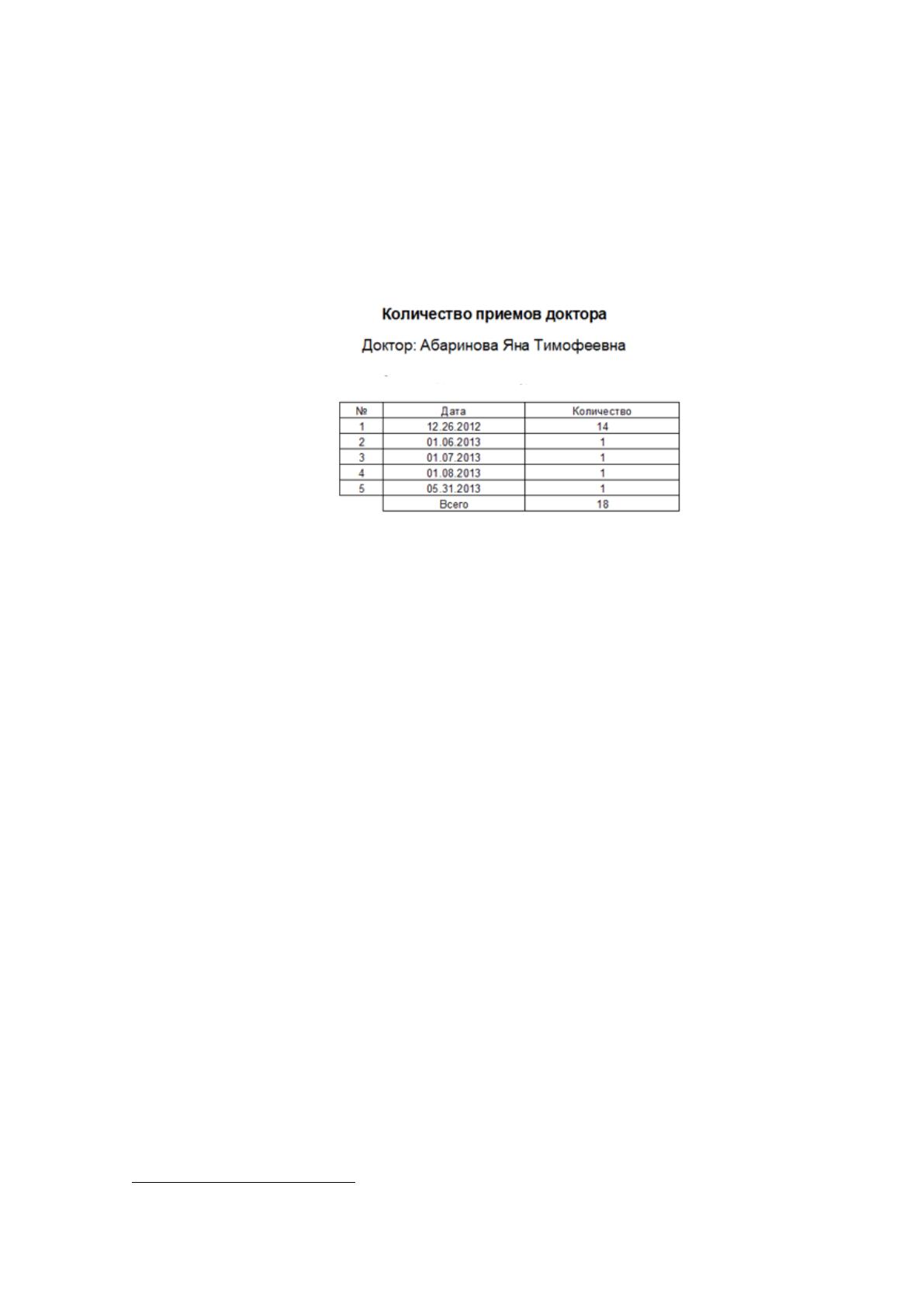

Рисунок 17 – Отчет по работе доктор
1
2.4 Программное обеспечение задачи
2.4.1 Общие положения (дерево функций и сценарий диалога)
Работу в системе осуществляет регистратор. Дерево функций регистратора
приведено на рисунке 18.
1
Составлено автором
61
Функции
регистратора
Служебные
Основные
Получение отчетов
Управление
справочниками
Управление
окнами
Параметры
организации
Отчет по
работе
доктора
Выбор
периода
Печать
Рейтинг
болезней
Выбор
периода
Печать
Расписан
ие
доктора
Печать
Карточка
пациента
Печать
Улица
Кабинет
Тип
приема
Болезни
Диагноз
Должность
Пользоват
ель
Тип
пользовате
ля
Добавить
Редактиро
вать
Удалить
Сохранить
Обновить
Составление
расписания
приема
Запись
пациента
Регистрация
приема
Рисунок 18 – Дерево функций регистратора
1
Основная функция регистратора заключается в составлении расписания приема
врачей, печати талонов на приемы, управлении списком пациентов и врачей, под этим
понимается удаление неактуальных записей и добавление новых, а также получении
отчетов. Сценарий диалога регистратора приведен на рисунке 19.
1
Составлено автором
62
Главное меню
Доктора Выход
Авторизация
Запись
Пациенты Прием
Справочники
Рейтинг
болезней
Добавить
Редактиро
вать
Удалить
Сохранить
Отмена
Обновить
Отчет по
работе
доктора
Выбор
периода
Печать
Расписание
Добавить
Редактиро
вать
Удалить
Сохранить
Отмена
Обновить
Расписан
ие
доктора
Печать
Выбор
доктора
Заполнить
на день
Записать
пациента
Сохранить
Регистриров
ать прием
Печать
Выбор
даты
Добавить
Редактиро
вать
Удалить
Сохранить
Отмена
Обновить
Карточка
пациента
Печать
Выбор
доктора
Редактиро
вать
прием
Печать
талона
Выбор
даты
Улица
Кабинет
Тип
приема
Болезни
Диагноз
Должность
Пользоват
ель
Тип
пользователя
Добавить
Редактиро
вать
Удалить
Сохранить
Обновить
Выбор
периода
Печать
Рисунок 19 – Сценарий диалога регистратора
1
1
Составлено автором
63
2.4.2 Характеристика базы данных
ER-диаграмма используемой базы данных приведена на рисунке 20.
Расписание
PK,FK1,I1 Код_Доктор
PK,FK3,I3 Код_День_недели
PK,FK2,I2 Код_Кабинет
PK,FK4,I4 Код_Тип_приема
День_Начало
День_Окончание
Обед_Начало
Обед_Окончание
Время_на_один_прием
Диагноз
PK,FK1,I1 Код_Прием
PK,FK2,I2 Код_Болезни
Доктор
PK Код
Фамилия
Имя
Отчество
I1 Код_Пол
Телефон
Дата_рождения
Запись
PK Код
Дата
FK2,I2 Код_Кабинет
FK3,I3 Код_Пациент
FK1,I1 Код_Доктор
FK4,I4 Код_Тип_приема
Справочник_Болезни
PK Код
Название
Пользователь
PK Код
Фамилия
Имя
Отчество
Дата_рождения
U1 Логин
Пароль
FK1,I1 Код_Должность
FK2,I2 Код_Тип_пользователя
Справочник_Должность
PK Код
Название
Кабинет
PK Код
Номер
Справочник_Тип_пользователя
PK Код
Название
Прием
PK Код
Дата
FK3,I3,U1 Код_Пациент
FK2,I2,U1 Код_Запись
FK1,I1,U1 Код_Доктор
FK4,I4,U1 Код_Тип_приема
Описание
Справочник_Тип_приема
PK Код
Название
Справочник_Улица
PK Код
I1 Название
Пациент
PK Код
Фамилия
Имя
Отчество
Дата_рождения
Паспорт_серия
I1 Паспорт_номер
Полис
Телефон
FK1,I4 Код_Улица
Дом
Квартира
I3 Код_Семейное_положение
Место_работы
Должность
I2 Код_Пол

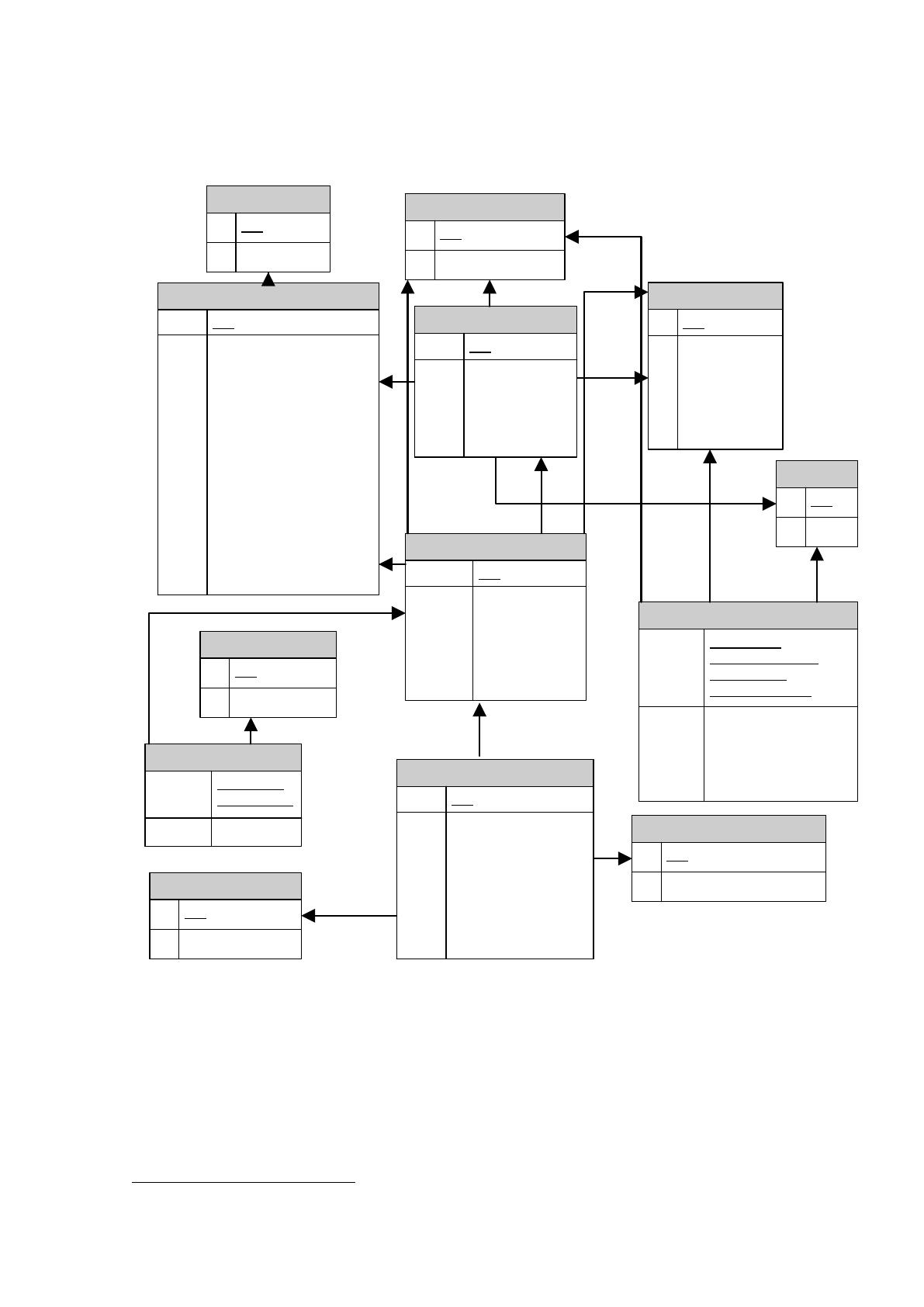

Рисунок 20 – ER-диаграмма базы данных
1
Реквизитный состав таблиц, описание типа и назначения полей приведены в
таблицах 11 - 23.
1
Составлено автором
64
Таблица 11 – Структура таблицы «Улица»
1
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Название
Текстовый
Таблица 12 – Структура таблицы «Тип приема»
2
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Название
Текстовый
Таблица 13 – Структура таблицы «Пациент»
3
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Фамилия
Текстовый
Имя
Текстовый
Отчество
Текстовый
Дата_рождения
Дата/время
Паспорт_серия
Числовой
Паспорт_номер
Числовой
Полис
Текстовый
Телефон
Текстовый
Код_Улица
Числовой
Дом
Числовой
Квартира
Числовой
Код_Семейное_положение
Числовой
Место_работы
Текстовый
Должность
Текстовый
Код_Пол
Числовой
Таблица 14 – Структура таблицы «Запись»
4
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Дата
Дата/время
Код_Кабинет
Числовой
Код_Пациент
Числовой
Код_Доктор
Числовой
Код_Тип_приема
Числовой
1
Составлено автором
2
Составлено автором
3
Составлено автором
4
Составлено автором
65
Таблица 15 – Структура таблицы «Доктор»
1
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Фамилия
Текстовый
Имя
Текстовый
Отчество
Текстовый
Код_Пол
Числовой
Телефон
Текстовый
Дата_рождения
Дата/время
Таблица 16 – Структура таблицы «Кабинет»
2
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Номер
Числовой
Таблица 17 – Структура таблицы «Расписание»
3
Идентификатор
Тип
Примечание
Код_Доктор
Счетчик
Ключевое, автозаполнение
Код_День_недели
Числовой
Код_Кабинет
Числовой
Код_Тип_приема
Числовой
День_Начало
Дата/время
День_Окончание
Дата/время
Обед_Начало
Дата/время
Обед_Окончание
Дата/время
Время_на_один_прием
Числовой
Таблица 18 – Структура таблицы «Прием»
4
Идентификатор
Тип
Примечание
Код
Счетчик
Ключевое, автозаполнение
Дата
Дата/время
Код_Пациент
Числовой
Код_Запись
Числовой
Код_Доктор
Числовой
Код_Тип_приема
Числовой
Описание
Текстовый
1
Составлено автором
2
Составлено автором
3
Составлено автором
4
Составлено автором
