1.1.3. Программная и техническая архитектура ИС предприятия
Опишем программную и техническую архитектуру интернет-провайдера
ООО «Мобильный город».

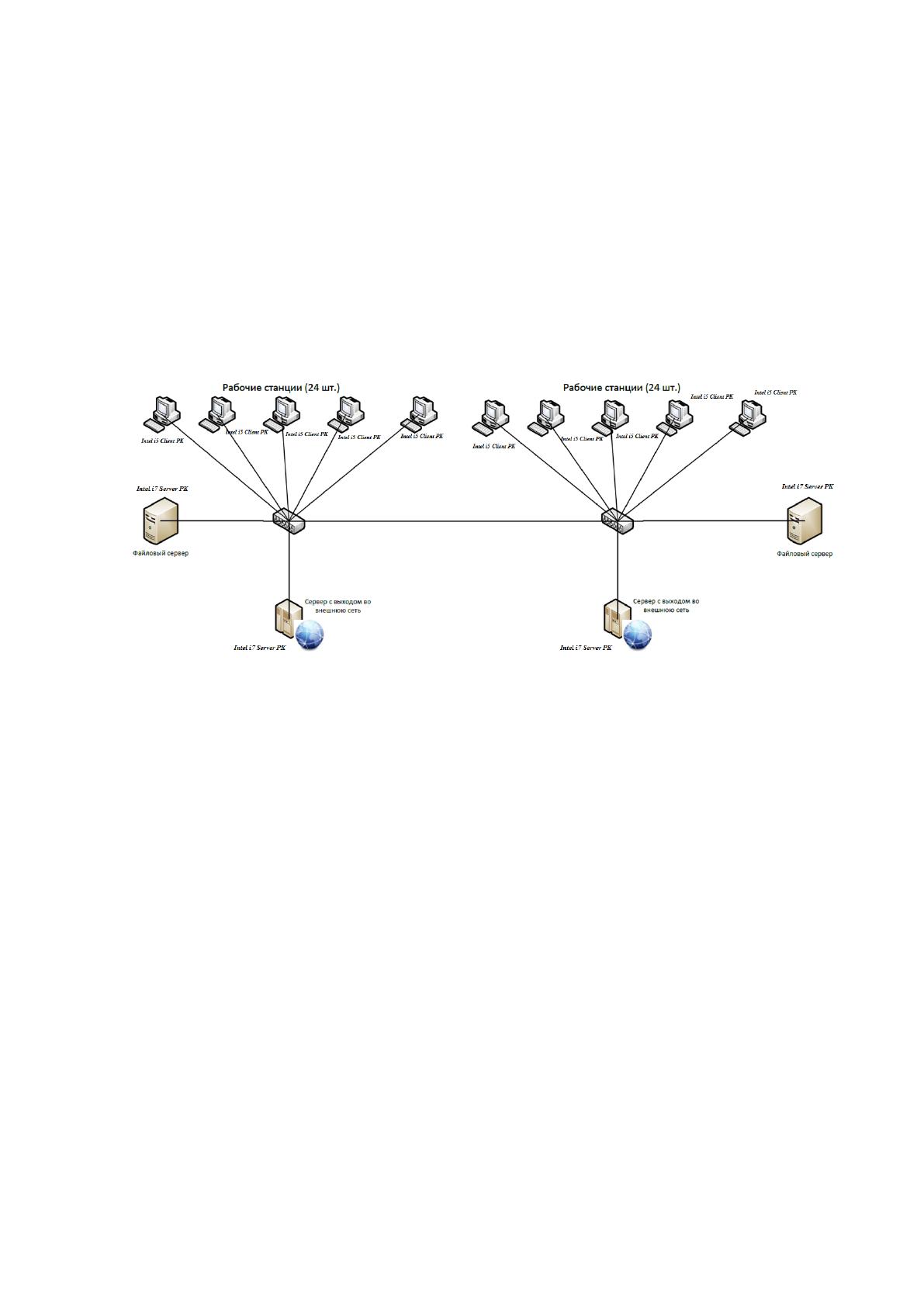

На предприятии имеется локальная сеть, состоящая из рабочих станций и
серверов. Схема локальной сети ООО «Мобильный город» представлена на
рисунке 2.
Рис. 2. Схема локальной сети ООО «Мобильный город»
Как видно из данной схемы на предприятии имеется 48 рабочих станций, 2
файловых сервера и 2 сервера администрирования с выходом во внешние сети.
Файловые серверы (Intel i7 Server PK) и серверы (Intel i7 Server PK)
администрирования имеют следующие технические характеристики:
- процессор: Intel Core i7, 3200 МГц;
- материнская плата: Asus P5W64 WS Pro, Glenwood-DG i975X (2 PCI, 4
PCI-E x16, 4 DDR3 DIMM, Audio, Dual Gigabit LAN, IEEE-1394);
- оперативная память: 8 x 4096 Мб, тайминги при 1800 МГц 5-5-5-18 (CL-
RCD-RP-RAS)/23-42-3-6-3 (RC-RFC-RRD-WR-WTR);
- винчестеры: Seagate 8 Тб и Seagate 6 Тб, 10000 об./мин., SATA-III;
- видеокарта: Gigabyte nVidia GeForce 8800 GTS, 2 Гб;
- звуковая карта: Creative X-Fi Xtreme Fidelity;
- оптический накопитель: NEC AD-7173A;
- монитор, клавиатура, мышь.
19
Технические характеристики рабочих станций существенно меньше,
поскольку на них не выполняются множественные расчеты и не хранится
большой объем данных.
Опишем конфигурацию рабочих станций (Intel i5 Client PK):
- процессор: Intel Core i5, 280 МГц;
- материнская плата: Foxcon LDR-400, Glenwood-DG i975X (1 PCI, 2 PCI-E
x16, 4 DDR3 DIMM, Audio, Dual Gigabit LAN, IEEE-1394);
- оперативная память: 2 x 4096 Мб;
- винчестер: Seagate 2 Тб, 7200 об./мин., SATA-III;
- видеокарта: Gigabyte nVidia GeForce 6200 GTS, 640 Гб;
- звуковая карта: Creative X-Fi Lite;
- оптический накопитель: Pioner S-180;
- монитор, клавиатура, мышь.
В таблицах ниже приведем перечень используемого в ООО «Мобильный
город» программного обеспечения.
Таблица 1.2
Перечень используемого программного обеспечения (на серверах)
Название ПО
Описание
Microsoft Windows Server 2014
Операционная система
Kaspersky Internet Security
Антивирусная защита
Avira
Сетевой экран
Microsoft SQL Server 2016
СУБД
Microsoft System Center 2014
Средство удаленного
администрирования
20
Таблица 1.3
Перечень используемого программного обеспечения (на рабочих станциях в
бухгалтерии)
Название ПО
Описание
Microsoft Windows 10
Операционная система
Microsoft Office 2016
Офисный пакет
Kaspersky Internet Security
Антивирусная защита
1С: Предприятие 8.3
Управление предприятием
1С: Бухгалтерия 8.3
Управление бухгалтерией
1С:Зарплата и Управление
Персоналом
Управление персоналом и зарплатой
Таблица 1.4
Перечень используемого программного обеспечения (на рабочих станциях
других подразделений)
Название ПО
Описание
Microsoft Windows 10
Операционная система
Microsoft Office 2016
Офисный пакет
Kaspersky Internet Security
Антивирусная защита
Adobe Acrobat Professional
Средство подготовки документов
Adobe Pagemaker
Средство верстки документов

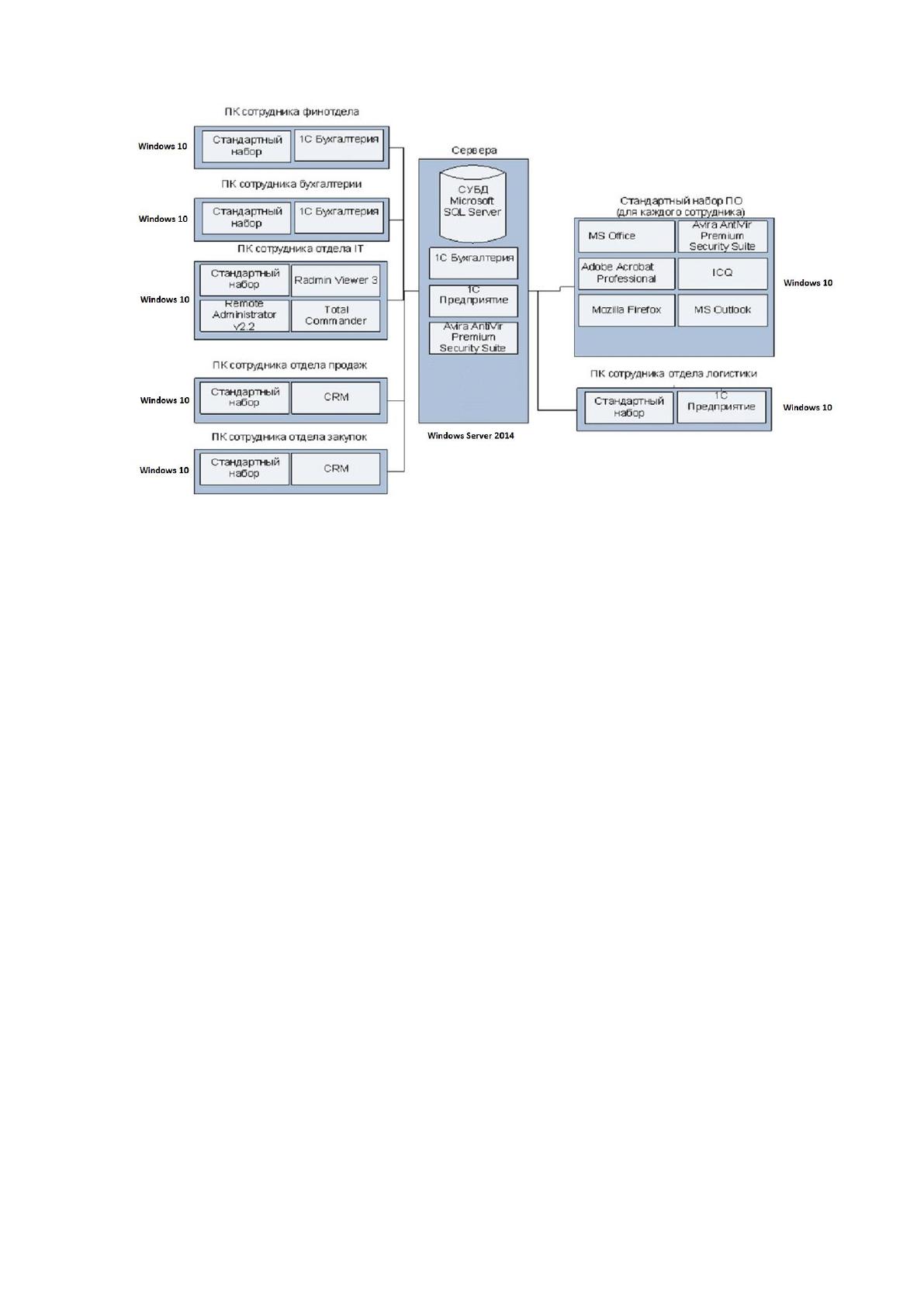

Схема программной архитектуры ООО «Мобильный город» представлена
на рисунке 3.
21
Рис. 3. Схема программной архитектуры ООО «Мобильный город»
На предприятии ООО «Мобильный город» реализована технология Fast
Ethernet 1000 Base TX (в качестве среды передачи используется неэкранированная
витая пара категории 5). Для соединения кабеля с оборудованием используются
вилки и розетки RJ – 45. Все рабочие станции оборудованы сетевыми картами.
Файловый сервер оборудован двухканальной сетевой платой SMC EtherPower
100/1000 PCI (SMC9334BDT/SC), рабочие станции оборудованы Asus Fast Nwt
STL2500XX. Сетевая карта выступает в качестве физического интерфейса между
компьютером и средой передачи.
1.2. Характеристика комплекса задач, задачи и обоснование необходимости
автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
В компании ООО «Мобильный город» ежедневно реализуется множество
различных бизнес-процессов. Автоматизации подлежит бизнес-процесс контроля
технического состояния оборудования.
22

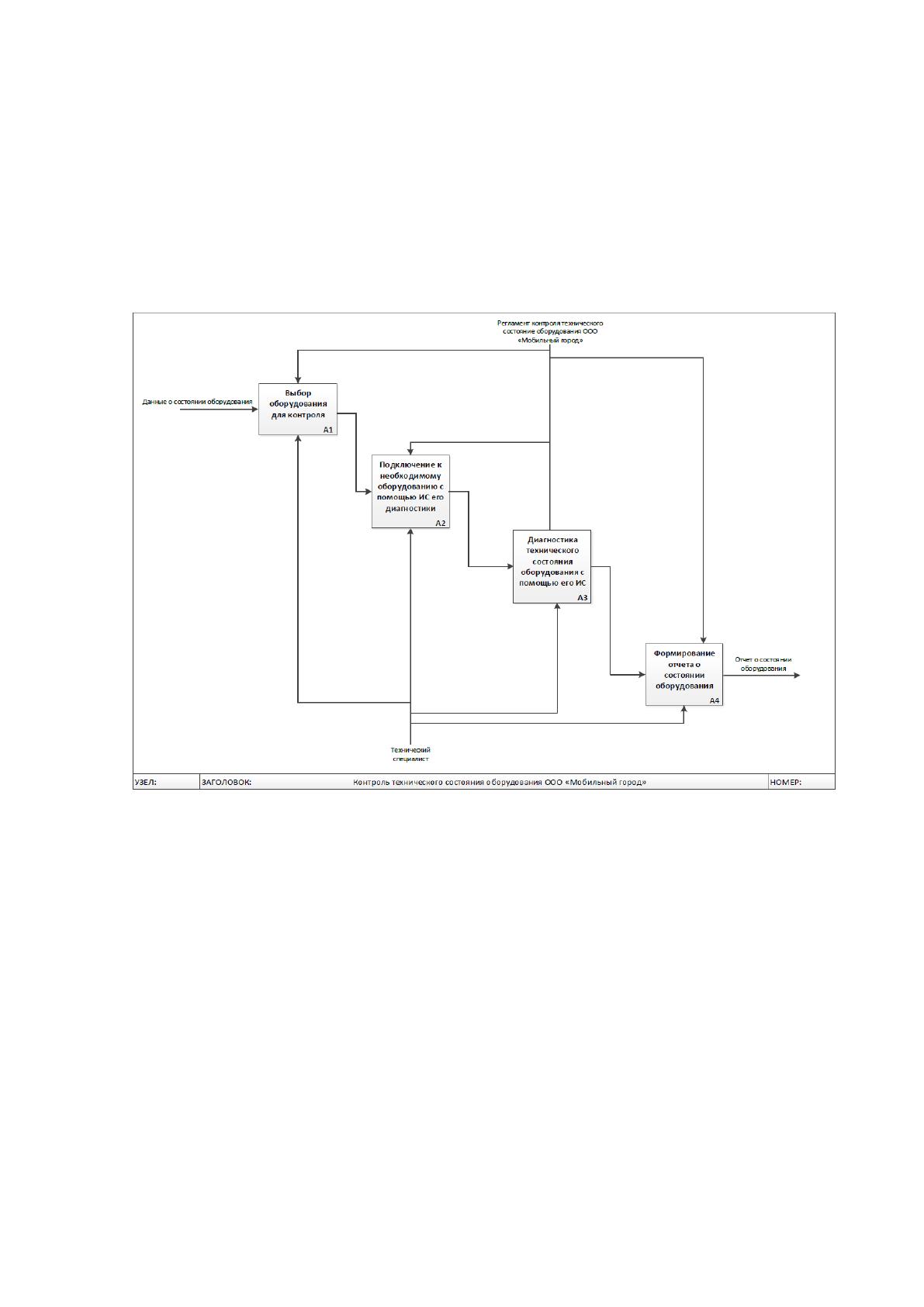

Схема данного бизнес-процесса по методологии IDEF0 представлена на
рисунке 4.
Рис. 4. Схема бизнес-процесс контроля технического состояния оборудования
ООО «Мобильный город»
Как видно из вышеприведенной схемы бизнес-процесса контроля
технического состояния оборудования ООО «Мобильный город» участником
бизнес-процесса является технический специалист компании ООО «Мобильный
город». Бизнес-процесс ограничивается регламентом контроля технического
состояние оборудования ООО «Мобильный город». Входными данными
являются данные о состоянии оборудования, а выходными данными - отчет о
состоянии оборудования.
23
1.2.2. Определение места проектируемой задачи в комплексе задач и ее
описание

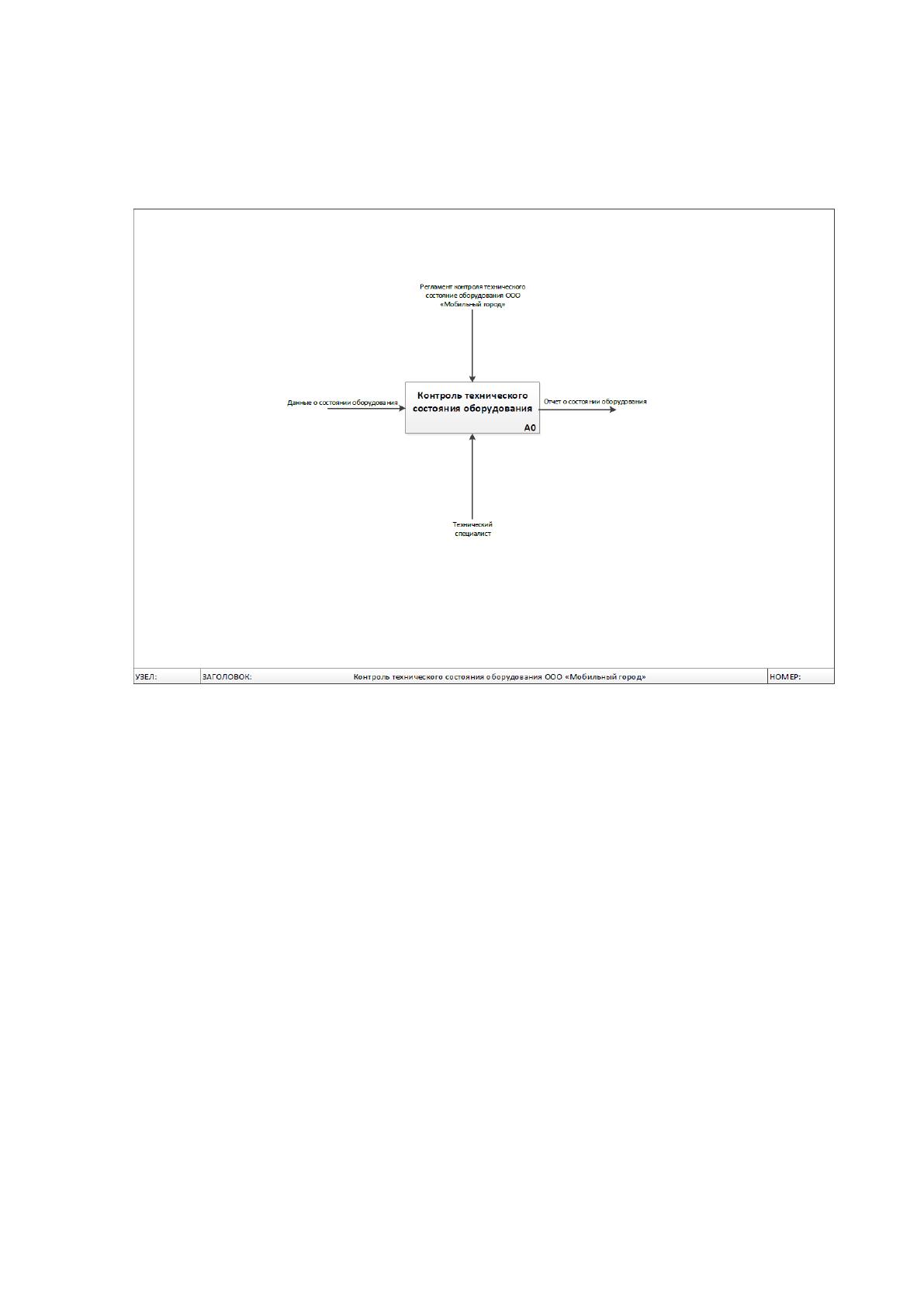

Декомпозиция бизнес-процесса контроля технического состояния
оборудования ООО «Мобильный город» представлена на рисунке 5.
Рис. 5. Схема декомпозиции бизнес-процесс контроля технического состояния
оборудования ООО «Мобильный город»
Бизнес-процесс контроля технического состояния оборудования ООО
«Мобильный город» состоит из следующих подпроцессов:
- выбор оборудования для контроля;
- подключение к необходимому оборудованию с помощью ИС его
диагностики;
- диагностика технического состояния оборудования с помощью его ИС;
- формирование отчета о состоянии оборудования.
24
1.2.3. Обоснование необходимости использования вычислительной техники
для решения задачи
Как было выяснено в предыдущих параграфах, в настоящее время контроль
технического состояния оборудования ООО «Мобильный город» осуществляет
технический специалист компании. Он выбирает оборудование, которое нужно
продиагностировать. Далее с помощью соответствующей ИС для этого
оборудования подключается к нему и проводит диагностику. Так повторяется до
тех пор, пока не будет проверено состояние всего необходимого оборудования
компании ООО «Мобильный город».
Данный бизнес-процесс можно значительно упростить при помощи
автоматизации, а именно разработать соответствующую автоматизированную
информационную систему, которая сама бы собирала необходимые данные с
других информационных систем оборудования ООО «Мобильный город» и в
конце бы выдавала соответствующий отчет о техническом состоянии.

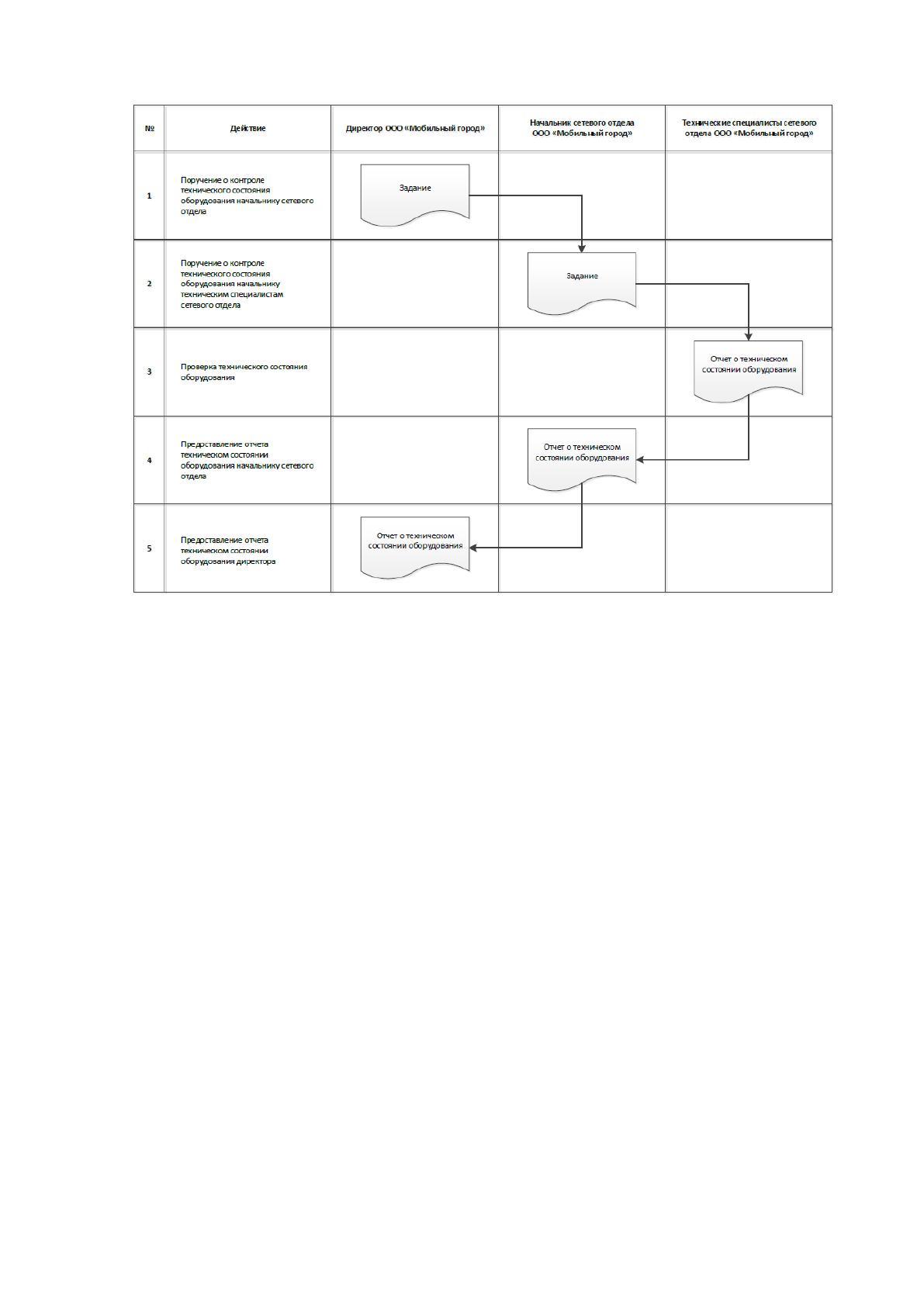

Схема документооборота бизнес-процесса контроля технического
состояния оборудования ООО «Мобильный город» представлена на рисунке 6.
25
Рис. 6. Схема документооборота бизнес-процесса контроля технического
состояния оборудования ООО «Мобильный город»
Использование средств автоматизации обусловлено требованиями к
автоматизированной информационной системы (АИС) контроля технического
состояния оборудования интернет-провайдера ООО «Мобильный город», которая
должна быть:
- гибкой, легко адаптируемой к изменяющейся производственно й
ситуации. Гибкость АИС при организации ее функционирования на производстве
может быть обеспечена лишь при корректно построенной системе взаимосвязе й
внутри самой АИС. Для этого информация должна быть аккумулирована по
логической структуре;
- адекватной условиям производства (контролю технического состояния
оборудования), ориентированной на конечный результат на основе единой и
сквозной технологии обработки информации о затратах производства на всех
стадиях жизненного цикла продукта. Для этого АИС должна иметь единое
информационное пространство, совмещенное с центрами ответственности,
26
заинтересованными в снижении затрат. Построение центров ответственности —
одно из направлений для связывания деятельности каждого подразделения с
ответственностью конкретных лиц.

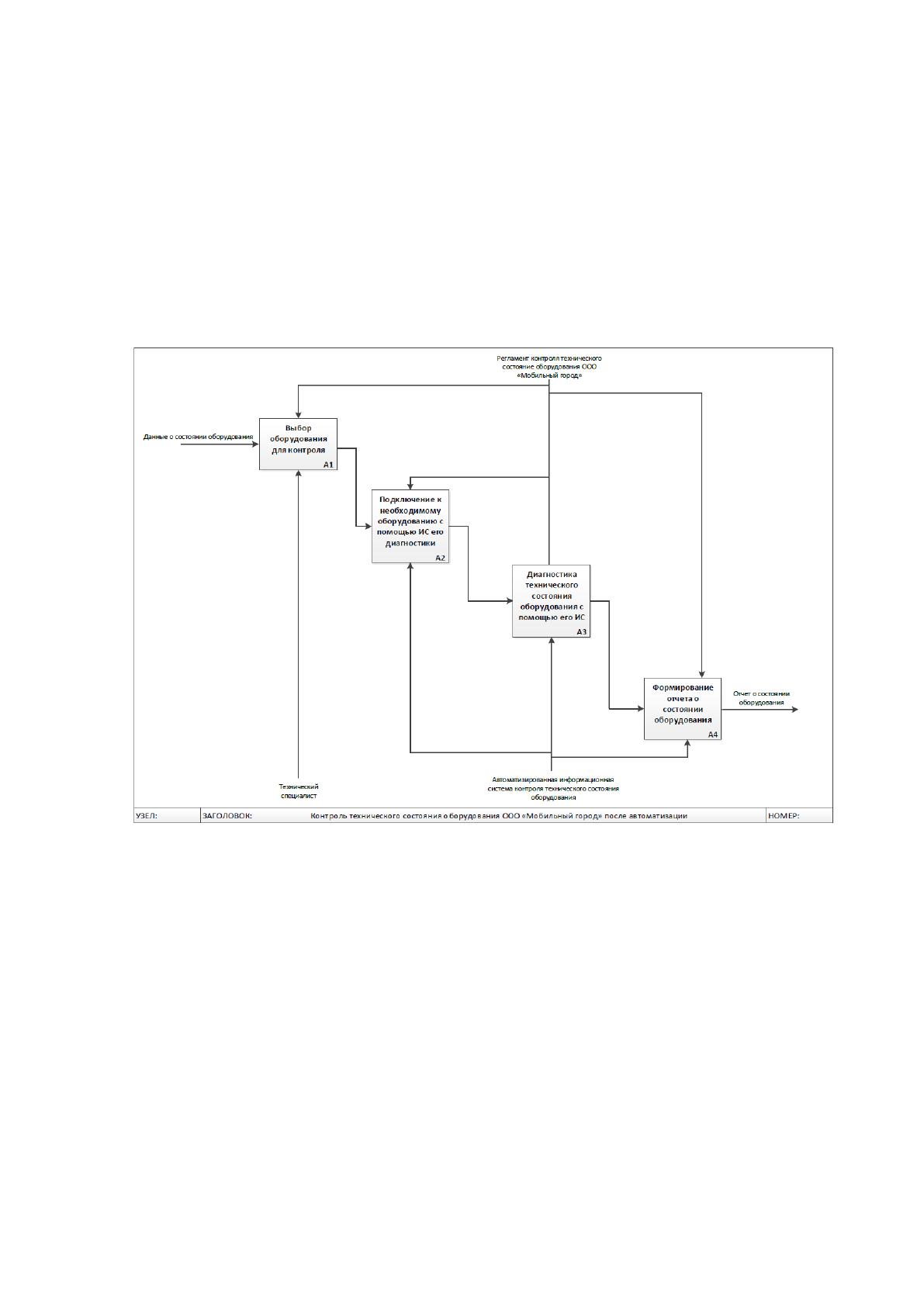

Схема декомпозиции бизнес-процесс контроля технического состояния
оборудования ООО «Мобильный город» после автоматизации представлена на
рисунке 7.
Рис. 7. Схема декомпозиции бизнес-процесс контроля технического состояния
оборудования ООО «Мобильный город» после автоматизации
Как видно из схемы декомпозиции бизнес-процесса контроля технического
состояния оборудования ООО «Мобильный город» после автоматизации функции
по подключению к необходимому оборудованию с помощью ИС его диагностики,
а также диагностику технического состояния оборудования с помощью его ИС и
формирование отчета о состоянии оборудования, теперь осуществляются при
помощи автоматизированная информационная система контроля технического
состояния оборудования интернет-провайдера ООО «Мобильный город».
27
1.2.4. Анализ системы обеспечения информационной безопасности и
защиты информации
В настоящее время в ООО «Мобильный город» используются следующие
меры защиты информации:
- инженерно-технические меры;
- программно-аппаратные средства;
- организационные меры;
- организационно-правовая защита.
В ООО «Мобильный город» нет выделенного отдела, на который целиком
возложена реализация вышеприведенных мер защиты информации. Функции по
защите информации разделены между сотрудниками разных отделов, в том числе
между сетевым отделом, отделом доступа к сети, отделом поддержки базы
данных и отделом информационно-аналитической деятельности.
Рассмотрим каждую категорию мер более подробно и начнем с
организационных мер защиты.
Организационные меры защиты информации ООО «Мобильный город»
носят административный и процедурный характер и регламентируют процессы
функционирования информационных систем интернет-пройвайдера и действия
персонала. Таким образом, организационные меры можно разделить на
административные и процедурные меры
Процедурные меры безопасности ООО «Мобильный город»
ориентированы на людей, а не на технические средства. Именно люди формируют
режим информационной безопасности, и они же оказываются главной угрозой.
Поэтому «человеческий фактор» заслуживает особого внимания.
ООО «Мобильный город» использует следующие инженерно-технические
средства защиты информации:
- заглушающие устройства;
- металлодетекторы;
- пожарные сигнализации;
- системы резервного копирования;
- камеры видеонаблюдения.
