Меню «Контроль технического состояния оборудования» необходимо для
выбора оборудования, проверке оборудования и получения отчета о проверки.
В меню «Дополнительно» содержатся функции по получению полного
перечня оборудования, получения данных об оборудовании и просмотра истории
проверок технического состояния оборудования.
2.3.2 Характеристика базы данных
В таблицах ниже представлено описание таблиц базы данных
автоматизированной информационной системы контроля технического состояния
оборудования интернет-провайдера ООО «Мобильный город».
Таблица 2.1
Таблица «Users»
Наименование поля
Тип поля
Описание
id_user
int(4)
Идентификатор пользователя
login
varchar(50)
Логин
pass
varchar(50)
Пароль
type
int(4)
Тип пользователя
fio
varchar(50)
ФИО
tab
int(4)
Табельный номер
id_history
int(4)
Ссылка на историю входов/выходов
Таблица 2.2
Таблица «History_of_users»
Наименование поля
Тип поля
Описание
id_history
int(4)
Идентификатор истории
date_vhode
datetime
Дата и время входа
date_vihod
datetime
Дата и время выхода
49
Таблица 2.3
Таблица «Otcheti»
Наименование поля
Тип поля
Описание
id_otchet
int(4)
Идентификатор отчета о проверке
date
datetime
Дата создания отчета
file
varchar(50)
Ссылка на файл с отчетом
comm
varchar(100)
Комментарий к отчету
id_user
int(4)
Идентификатор пользователя
id_obor
int(4)
Идентификатор оборудования
Таблица 2.4
Таблица «Oborudovanie»
Наименование поля
Тип поля
Описание
id_obor
int(4)
Идентификатор оборудования
file
varchar(50)
Ссылка на файл с описанием
оборудования
comm
varchar(100)
Комментарий к оборудованию
id_prov
int(4)
Идентификатор истории проверок
оборудования
Таблица 2.5
Таблица «History_of_check»
Наименование поля
Тип поля
Описание
id_prov
int(4)
Идентификатор истории проверок
оборудования
date
datetime
Дата и время проверки
uspeh
bool
Успешность проверки
info
varchar(100)
Информация о проверке
id_user
int(4)
Идентификатор пользователя
50

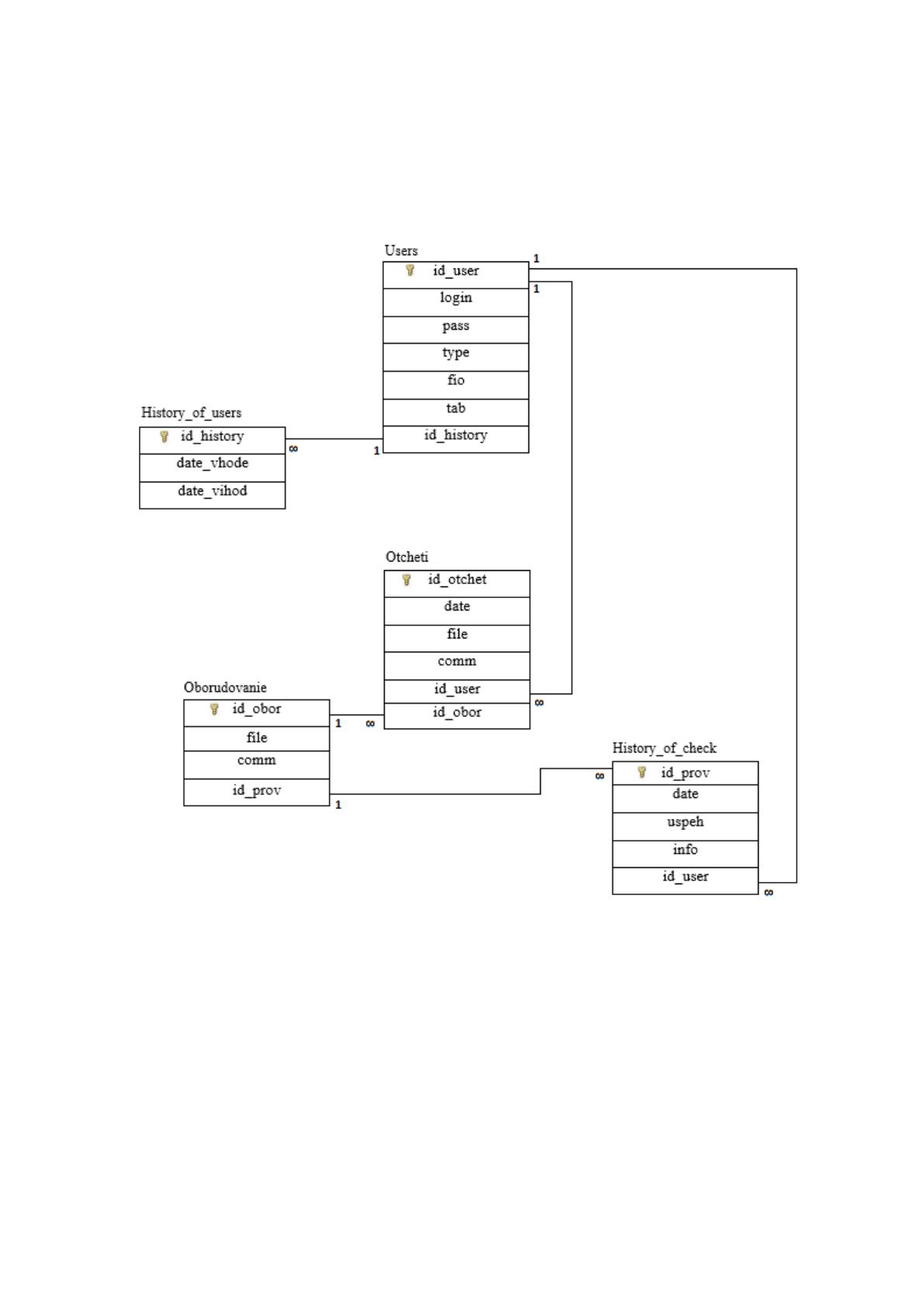

Физическая схема базы данных автоматизированной информацио нно й
системы контроля технического состояния оборудования интернет-провайдера
ООО «Мобильный город» представлена на рисунке 11.
Рис. 11. Физическая схема базы данных автоматизированной информацио нной
системы контроля технического состояния оборудования интернет-провайдера
ООО «Мобильный город»
База данных автоматизированной информационной системы контроля
технического состояния оборудования интернет-провайдера ООО «Мобильный
город» состоит из пяти взаимосвязанных между собой таблиц:
1. Пользователи (Users).
2. История входов и выходов пользователей (History_of_users).
51
3. Отчеты о проверке оборудования (Otcheti).
4. Оборудование (Oborudovanie).
5. История проверок оборудования (History_of_check).
Программная реализация БД выполнена на платформе СУБД Microsoft SQL
Server 2016.
2.3.3 Структурная схема пакета (дерево вызова программных модулей)

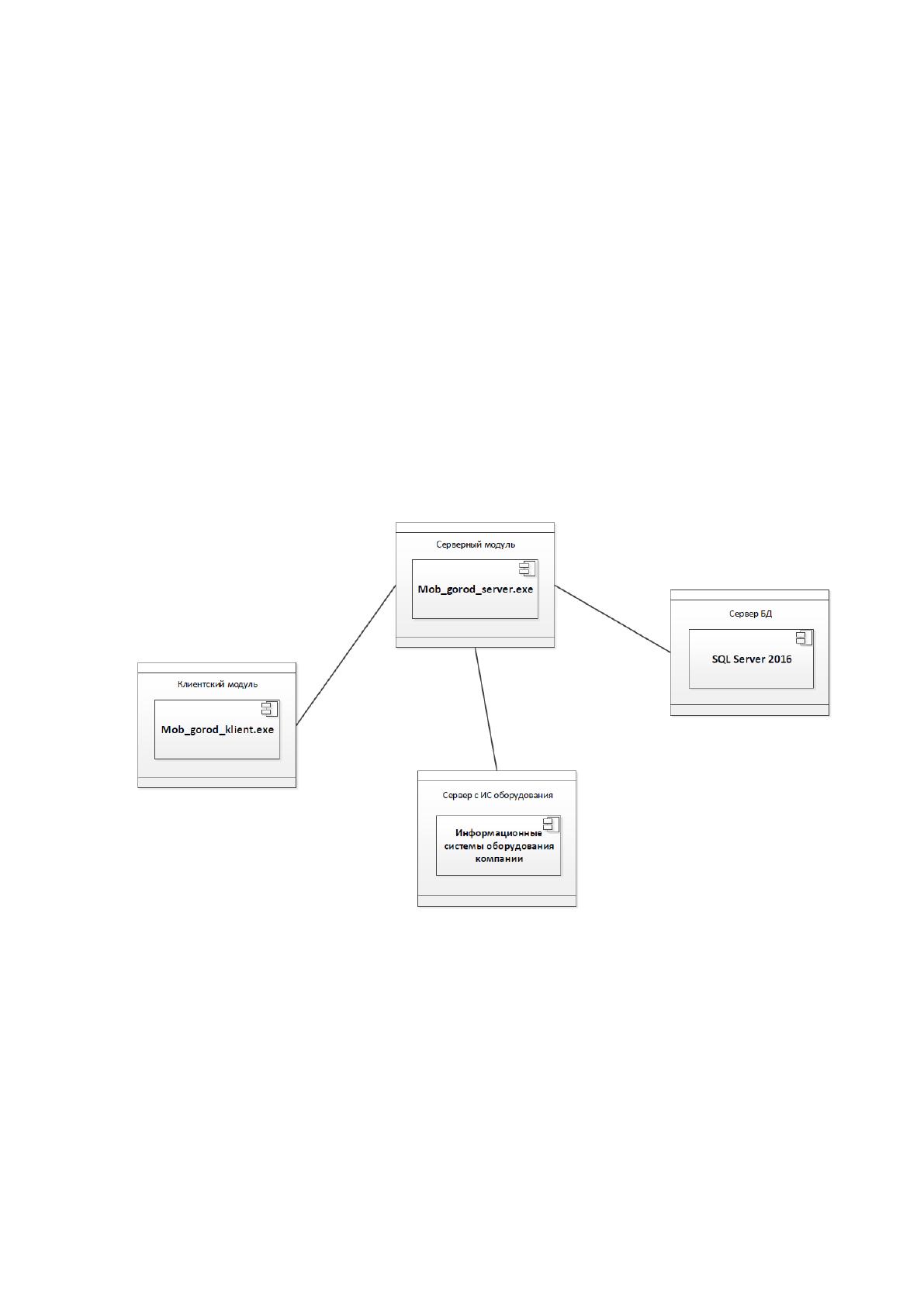

Структурная схема программных модулей автоматизированно й
информационной системы контроля технического состояния оборудования
интернет-провайдера ООО «Мобильный город» представлена на рисунке 12.
Рис. 12. Структурная схема программных модулей автоматизированной
информационной системы контроля технического состояния оборудования
интернет-провайдера ООО «Мобильный город»
Как видно из схемы выше автоматизированная информационная система
контроля технического состояния оборудования интернет-провайдера ООО
«Мобильный город» включает в свой состав четыре основных модуля:
- клиентский модуль;
52
- серверный модуль;
- модуль БД;
- модуль ИС оборудования компании.
2.3.4 Описание программных модулей
Опишем подробно каждый модуль автоматизированной информацио нно й
системы контроля технического состояния оборудования интернет-провайдера
ООО «Мобильный город».
1. Клиентский модуль (Mob_gorod_klient.exe). Данный модуль необходим
для взаимодействия пользователей с автоматизированной информацио нно й
системы контроля технического состояния оборудования интернет-провайдера
ООО «Мобильный город». Все данные из этого модуля передаются в серверный
модуль. Никаких вычислений в данном модуле не ведется.
2. Серверный модуль (Mob_gorod_server.exe). На серверном модуле
осуществляется обработка данных, которые используются автоматизированно й
информационной системой контроля технического состояния оборудования
интернет-провайдера ООО «Мобильный город».
3. Модуль БД. Данный модуль представляет из себя БД, в которой хранится
вся используемая информация. Модуль работает на платформе СУБД Microsoft
SQL Server 2016.
4. Модуль ИС оборудования компании. Данный модуль существовал в
компании ООО «Мобильный город» до разработки автоматизированно й
информационной системы контроля технического состояния оборудования. По
сути он представляет собой сервер с ИС по диагностике оборудования компании.
Серверный модуль подключается к данному модулю и получает от него
необходимые данные о техническом состоянии оборудования.

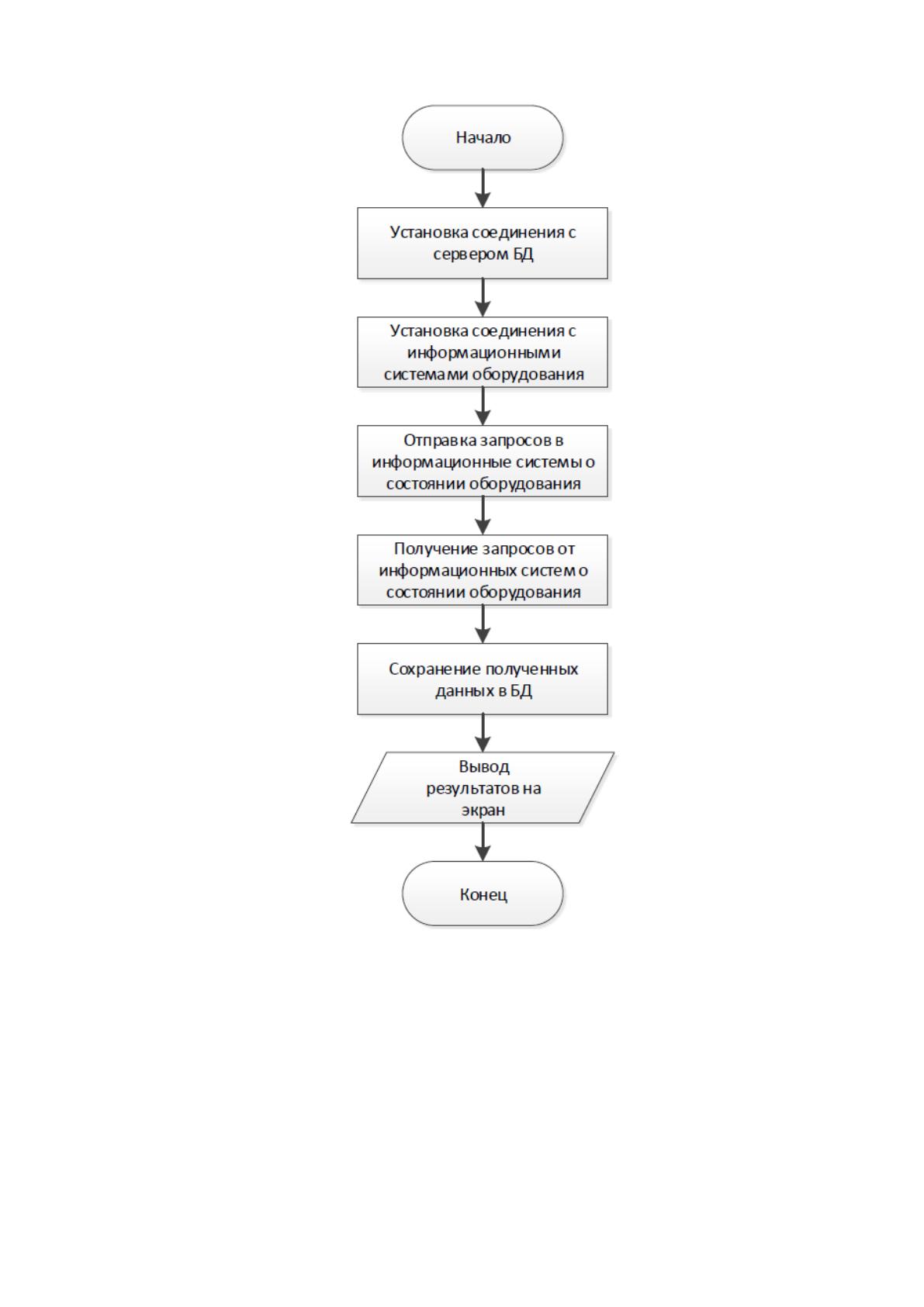

Блок-схема алгоритма работы программных модулей автоматизированно й
информационной системы контроля технического состояния оборудования
интернет-провайдера ООО «Мобильный город» представлена на рисунке 13.
53
Рис. 13. Блок-схема алгоритма работы программных модулей
2.4 Контрольный пример реализации проекта и его описание

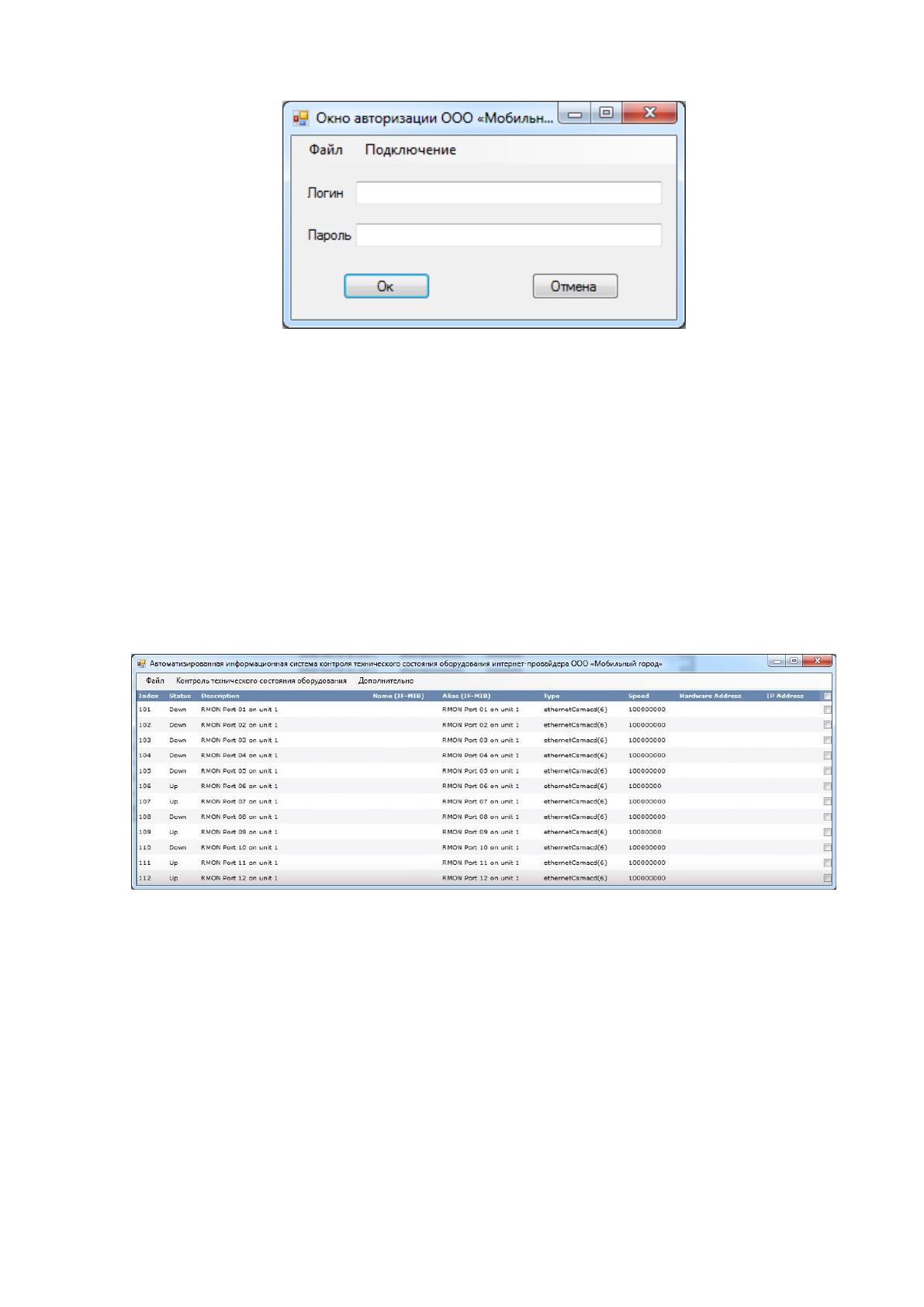

После запуска автоматизированной информационной системы контроля
технического состояния оборудования интернет-провайдера ООО «Мобильный
город» на экране появится окно авторизации, в котором пользователю
необходимо ввести свой логин и пароль (рисунок 14).
54
Рис. 14. Окно авторизации
После того как авторизация пройдена на экране появится главное окно
(рисунок 15) автоматизированной информационной системы контроля
технического состояния оборудования интернет-провайдера ООО «Мобильный
город». В главном окне автоматически появляется список всего оборудования,
которое доступно для проверки. В случае необходимости провести проверку того
или иного оборудования требуется поставить напротив него галку.
Рис. 15. Перечень всего оборудования для проверки

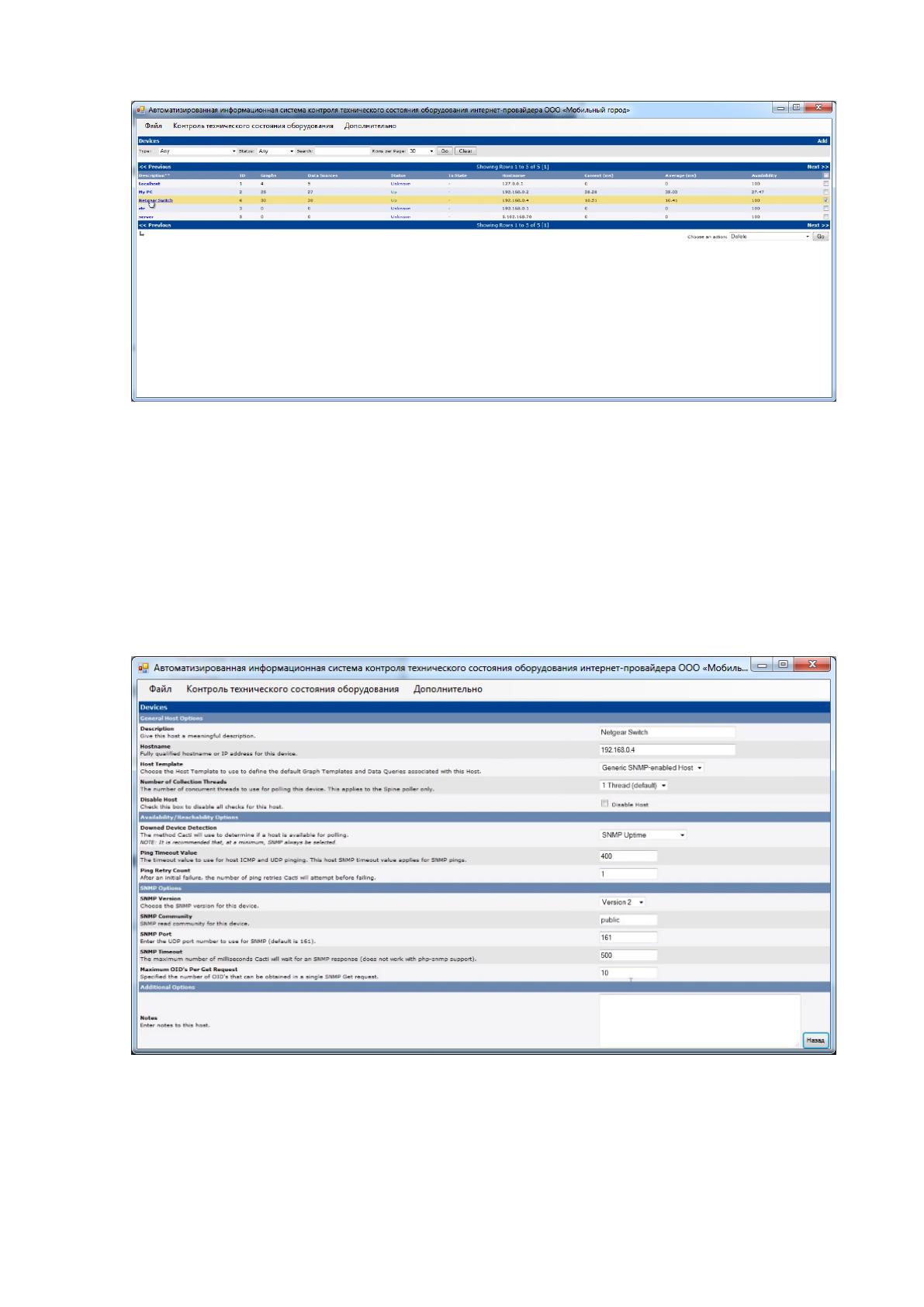

Также можно выполнить проверку оборудования в каком-либо конкретном
узле компании (рисунок 16).
55
Рис. 16. Перечень оборудования для проверки конкретного узла
В автоматизированной информационной системы контроля технического
состояния оборудования интернет-провайдера ООО «Мобильный город»
предусмотрена возможность просмотра и изменения доступной информации об
имеющемся в компании оборудовании (рисунок 17).
Рис. 17. Просмотр и изменение данных об оборудовании

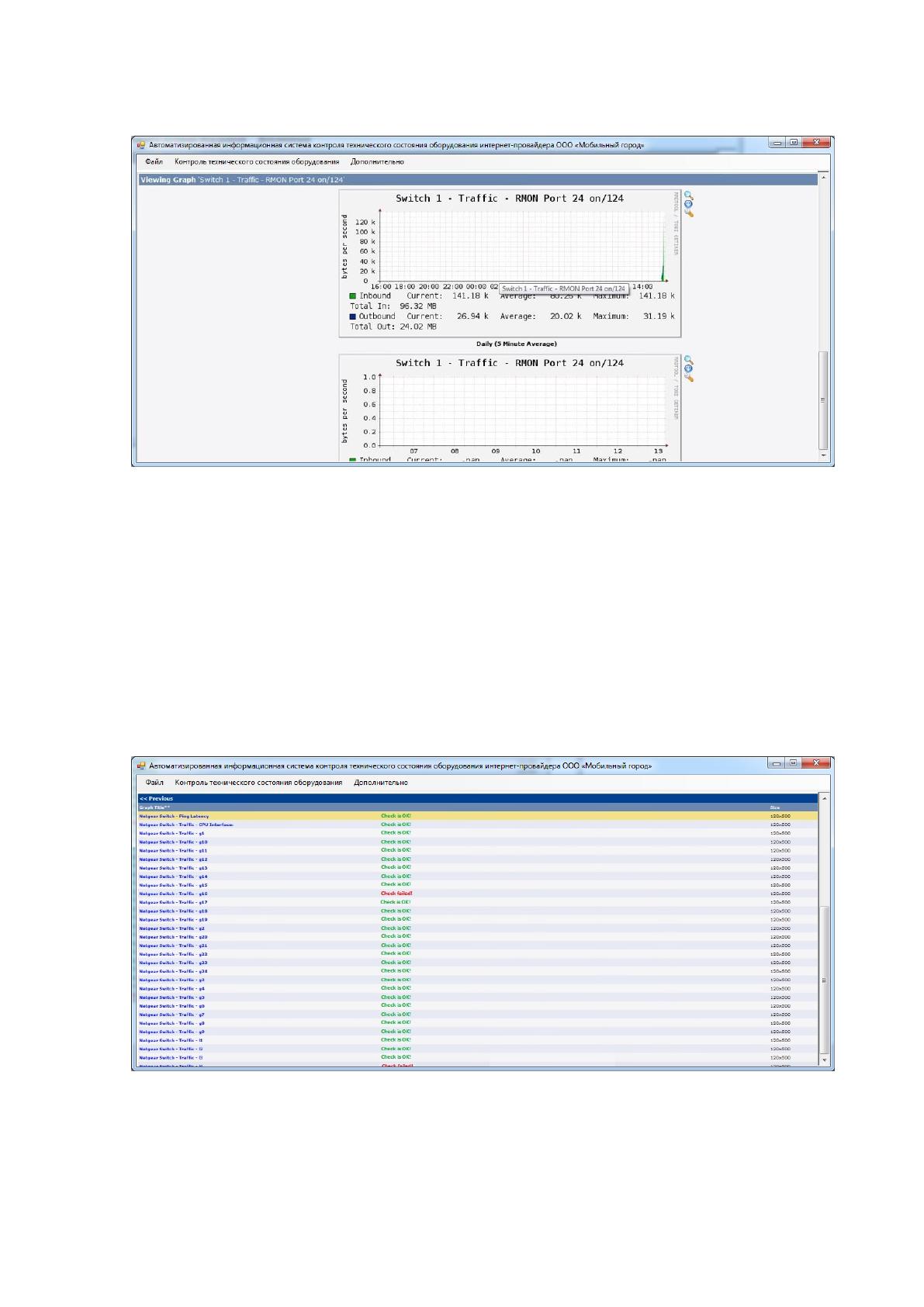

Результат работы оборудования выводятся на экран информацио нной
системы контроля технического состояния оборудования интернет-провайдера
ООО «Мобильный город» в виде диаграмм (рисунок 18).
56
Рис. 18. Проверка оборудования
Результаты контроля технического состояния оборудования интернет-
провайдера ООО «Мобильный город» выводятся на экран в виде таблицы
(рисунок 19). Проверка пройдена если напротив оборудования появляется
надпись «Check is OK!». Проверка не пройдена если появляется надпись «Check
failed».
Рис. 19. Итог проверки оборудования
57
III Обоснование экономической эффективности проекта
3.1 Выбор и обоснование методики расчёта экономической эффективности
Обобщенным критерием экономической эффективности является минимум
затрат живого труда. При этом установлено, что, чем больше участков
управленческих работ автоматизировано, тем эффективнее используется
техническое и программное обеспечение.
Экономический эффект от внедрения вычислительной и организационно й
техники подразумевает экономию материально-трудовых ресурсов и денежных
средств, полученную в результате сокращения численности управленческого
персонала, фонда заработной платы, расхода основных и вспомогательных
материалов вследствие автоматизации конкретных видов планово-учетных и
аналитических работ.
Определяют экономическую эффективность с помощью трудовых и
стоимостных показателей. Основным при расчетах является метод сопоставления
данных базисного и отчетного периодов. В качестве базисного периода при
переводе отдельных работ на автоматизацию принимают затраты на обработку
информации до внедрения ЭИС (при ручной обработке), а при
совершенствовании действующей системы автоматизации экономических работ -
затраты на обработку информации при достигнутом уровне автоматизации.
Опишем организацию процесса исследования и разработки
автоматизированной информационной системы контроля технического состояния
оборудования интернет-провайдера ООО «Мобильный город». В структуре
выполненных работ следует выделить разработку программной продукции.
Разработка программной продукции приведена в табл. 3.1.
