Таблица 2.3.8
Описание функций модулей
№
п/
п
Наименование модуля
Функции модуля
1
1
Глобальный модуль системы
Содержит глобальные процедуры и
функции, предопределенные
процедуры, процедуры и функции,
которые необходимо выполнить при
запуске программы
2
2
Модуль формы "расходные
материалы"
Содержит предопределенные
процедуры формы списка и элемента
справочника
3
3
Модуль формы "Виды техники"
Содержит предопределенные
процедуры формы списка и элемента
справочника
4
4
Модуль формы "Марка техники"
Содержит предопределенные
процедуры формы списка и элемента
справочника
5
5
Модуль формы "Клиенты"
Содержит предопределенные
процедуры формы списка и элемента
справочника
6
6
Модуль формы "Сотрудники"
Содержит предопределенные
процедуры формы списка и элемента
справочника
7
7
Модуль формы "Виды ремонтных
работ"
Содержит предопределенные
процедуры формы списка и элемента
справочника
69
№
п/
п
Наименование модуля
Функции модуля
8
8
Модуль формы "Права
пользователей"
Содержит предопределенные
процедуры при авторизации
пользователей в программе
9
9
Модуль документов
Содержит предопределенные
процедуры формы списка и элемента
документа
1
10
Модуль формы "Отчеты"
Содержит предопределенные
процедуры отображающие экранные
формы на интерфейсе
2.3.4. Описание программных модулей
Для описания работы программных модулей составлена схема взаимосвязи
модулей, которая отображает структуру программы, ее составные части и связи
между ними.
В основном объекты конфигуратора в системе 1С: Предприятие имеют в
себе визуальное представление. Они включает в себя составные:
• экранный диалог (используется для ввода и редактирования данных,
которые храниться в объекте метаданных);
• печатная форма объекта метаданных, их может быть неопределенное
количество;
• модуль формы (программа, написанная на встроенном языке системы
1С).

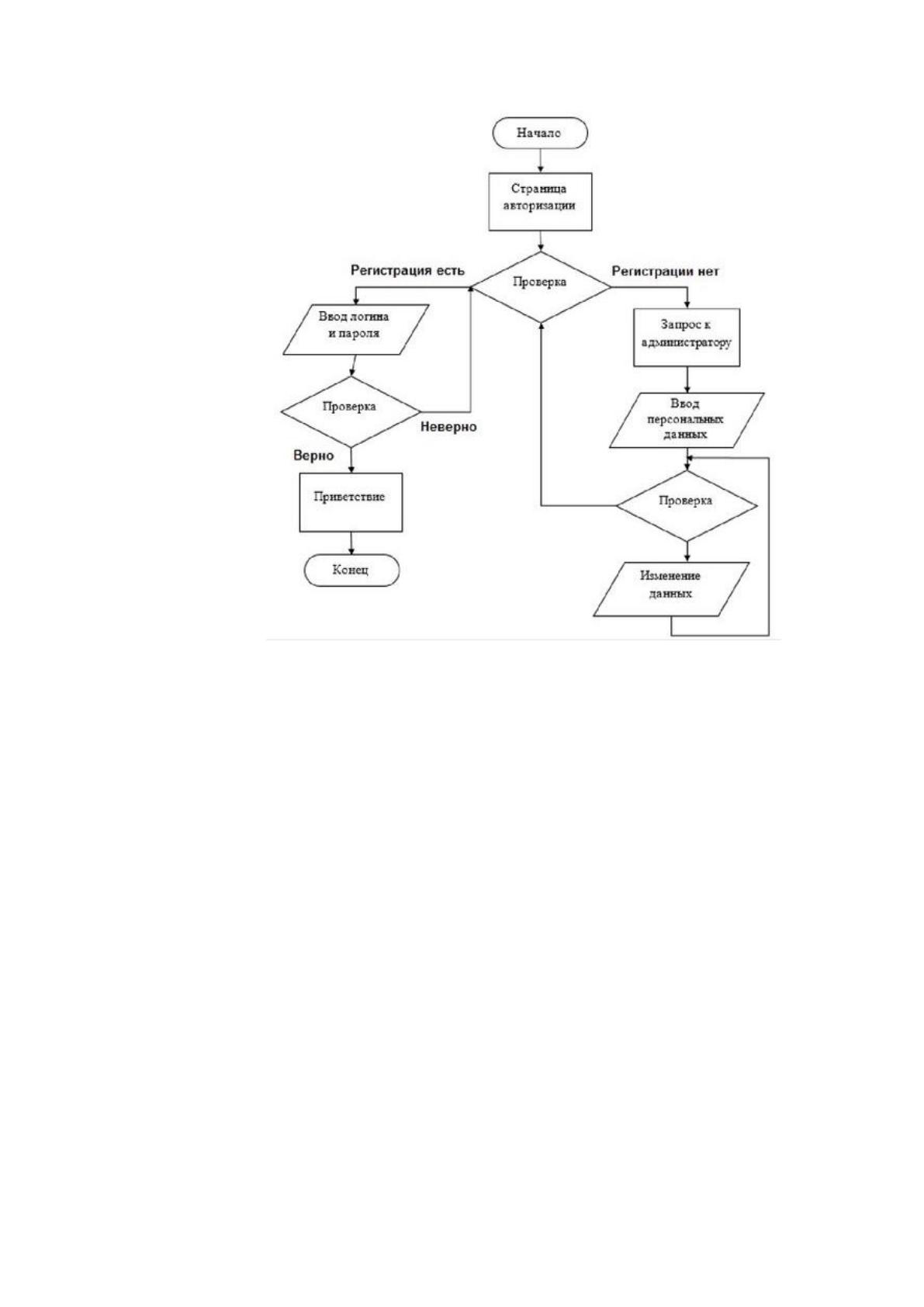

Для примера, на рисунке 2.12, изображена блок-схема взаимодействия
программных модулей и массивов данных при авторизации в системе.
70
Рисунок 2.12 Блок-схема авторизации в программе
Существуют соглашения выполнения правил блок-схемы, которые
закреплены ГОСТ и международными стандартами.
Сейчас, на территории Российской Федерации существует единая система
программной документации (ЕСПД), частью которой является Государственный
стандарт — ГОСТ 19.701-90 «Схемы алгоритмов программ, данных и систем».
Реализованная блок-схема было построена опираясь на существующие стандарты.
2.4 Контрольный пример реализации проекта и его описание
Первое действие которое совершается, для получения доступа к программе
это прохождение авторизации пользователя.
При запуске, программа выводит на интерфейс окно ввода логина и пароля.
Если данные введены правильно, то пользователь получит доступ к программе,
если нет, то будет выведено сообщение об ошибке ввода. В таком случае
71
программа предложит завершить работу, либо попробовать осуществить
повторный ввод данных.
Авториза
ция (англ. authorization — разрешение, уполномочивание) —
предоставление определённому лицу или группе лиц прав на выполнение
определённых действий; а также процесс проверки (подтверждения) данных прав
при попытке выполнения этих действий. Часто можно услышать выражение, что
какой-то человек «авторизован» для выполнения данной операции — это значит,
что он имеет на неё право. Авторизацию не следует путать с аутентификацией:
аутентификация — это процедура проверки легальности пользователя или данных,
например, проверки соответствия введённого пользователем пароля к учётной
записи паролю в базе данных, или проверка цифровой подписи письма по ключу
шифрования, или проверка контрольной суммы файла на соответствие заявленной
автором этого файла. Авторизация же производит контроль доступа легальных
пользователей к ресурсам системы после успешного прохождения ими
аутентификации. Зачастую процедуры аутентификации и авторизации
совмещаются.

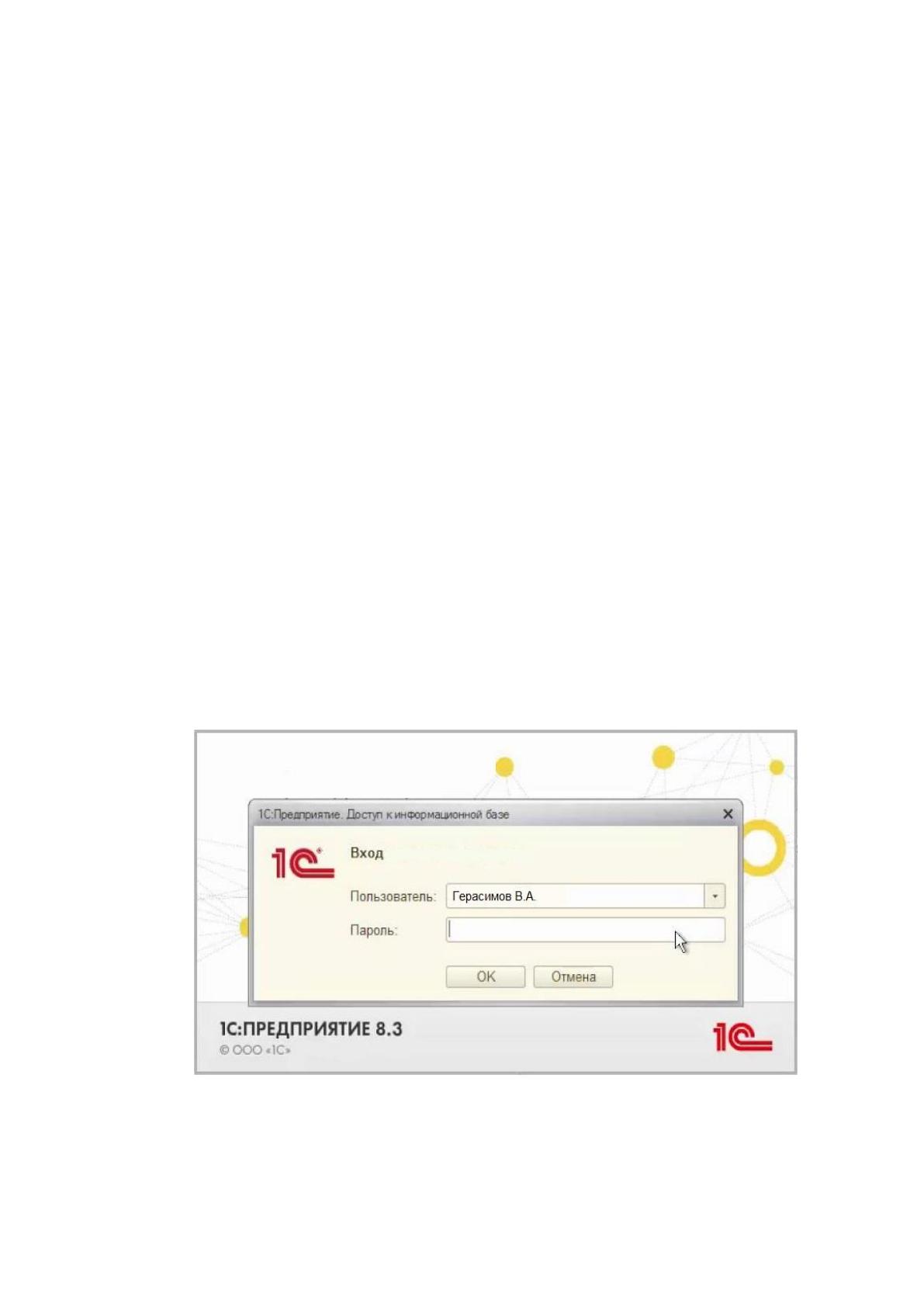

На рисунке 2.13. показано окно авторизации в системе.
Рисунок 2.13 Окно авторизации, для входа в программу
После авторизации, первое что отобразится на экране, это главное меню
программы. В нашем случае, главное меню программы уже существовало в
72
компании и просто было доработано, добавление справочников и написанием
необходимых разработанных документов и отчетов.
На рисунке 2.14. отображено главное меню программы 1С: Предприятие, где
производились доработки.

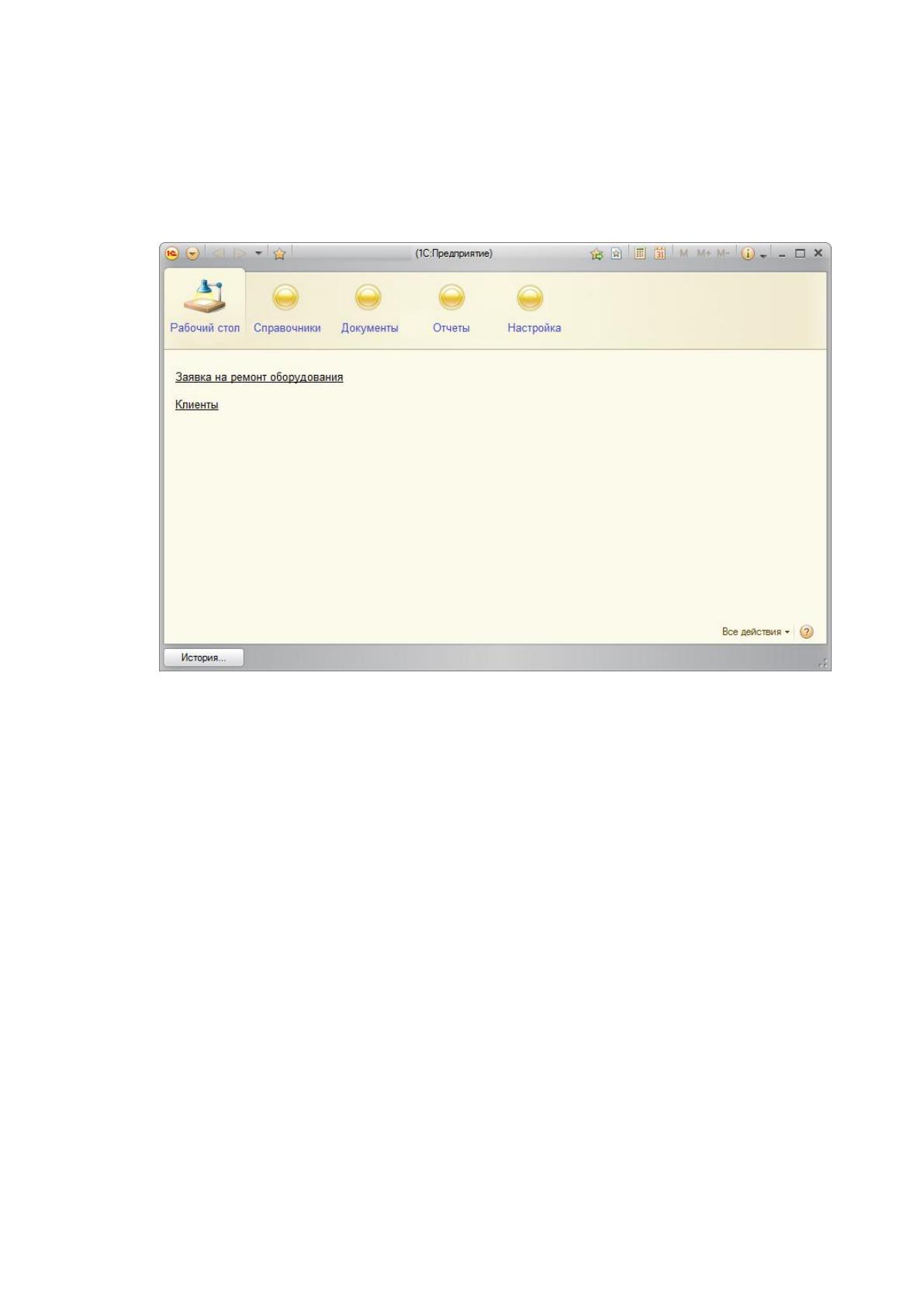

Рисунок 2.14. Главное меню программы
На панели главного меню имеется пять действующих вкладок системы. Это
вкладки:
• Рабочий стол;
• Справочники;
• Документы;
• Отчеты;
• Настройка.
Вкладка "Настройки" доступна только администратору системы. На рабочий
стол размещаются последние открытые данные пользователем. Если щелкнуть на
эти ссылки, то система откроет вкладку соответствующего раздела. Так же в
программе реализована возможность добавление избранных ссылок на рабочий
стол. Для этого администратор системы должен вывести требуемые пользователем
ссылки и они всегда будут под рукой.
73
Для начала работы и заполнения документов и отчетов, рекомендуется
заполнить справочники системы.
Первый справочник это - сотрудники. Этот справочник доступен для
заполнения администратору системы.

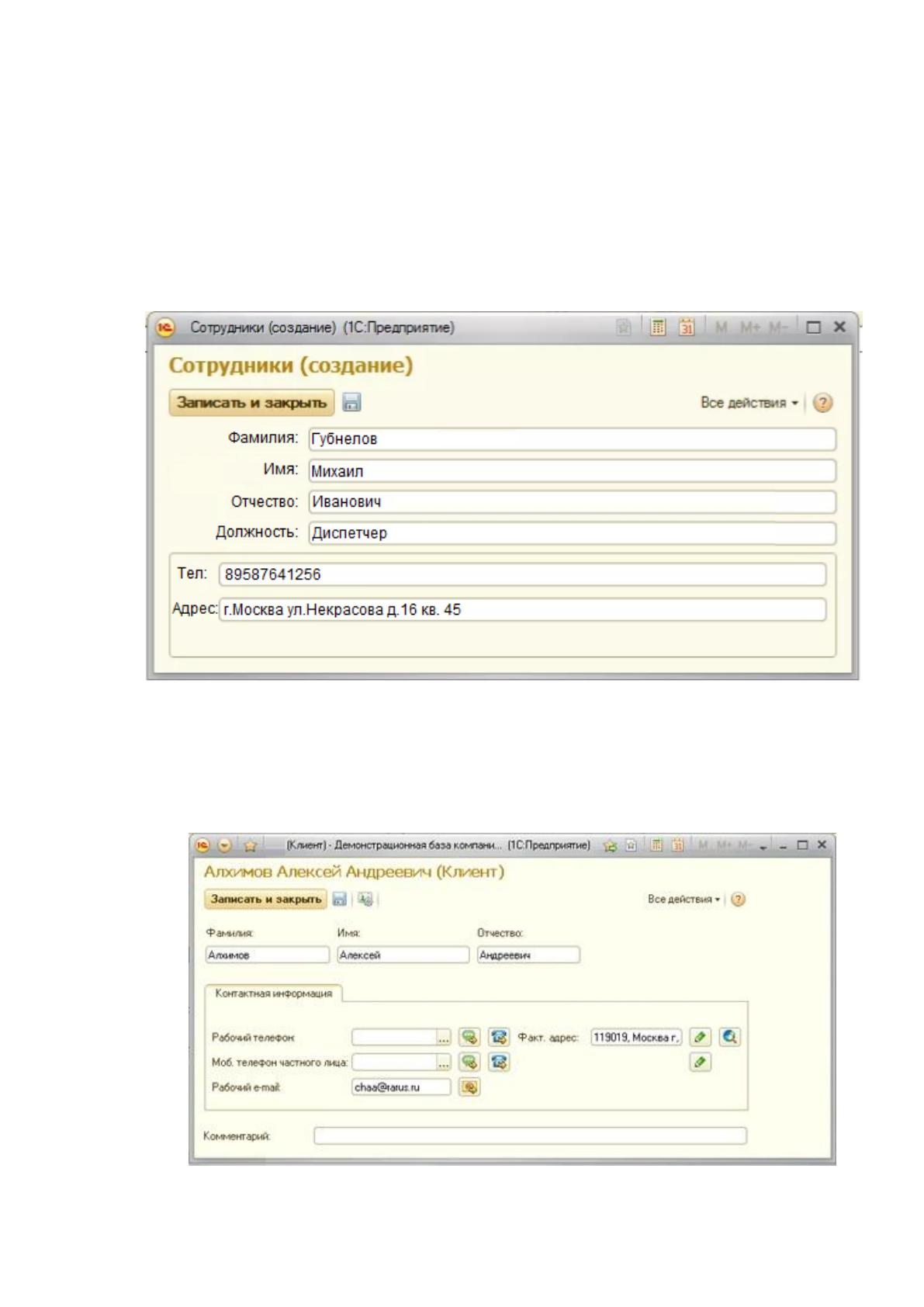

На рисунке 2.15 отображена заполненная форма справочника "сотрудники".
Рисунок 2.15. Создание данных для справочника "Сотрудник"
По такому же типа заполняется справочник "Клиенты", только с другими
реквизитами. На рисунке 2.16. показана заполненная форма "Клиент".
Рисунок 2.16. Заполненная форма "Клиент"
74
После заполнения данных в журнале справочника отображаются данные

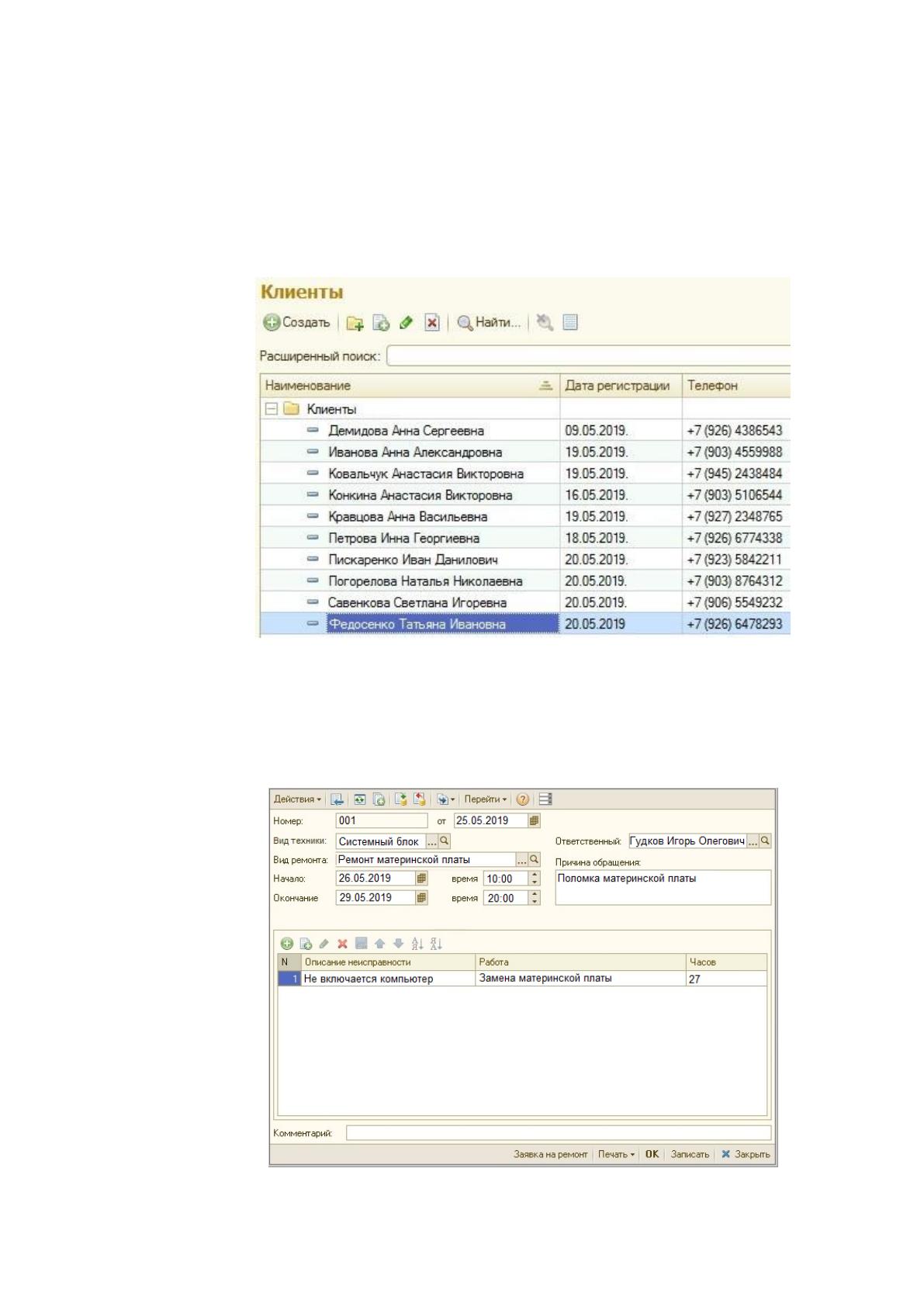

списком в табличной части. На рисунке 2.17. показан список журнала справочника
"Клиенты". По такому же принципу заполняются другие журналы справочников.
Рисунок 2.17. Клиентская база
Когда все необходимые справочники буду заполнены можно будет свободно
и легко заполнить заявку на ремонт техники - рисунок 2.18.
Рисунок 2.18. Заполненная заявка на ремонт
75
Точно так же, переходя на вкладку документы, главного меню, можно

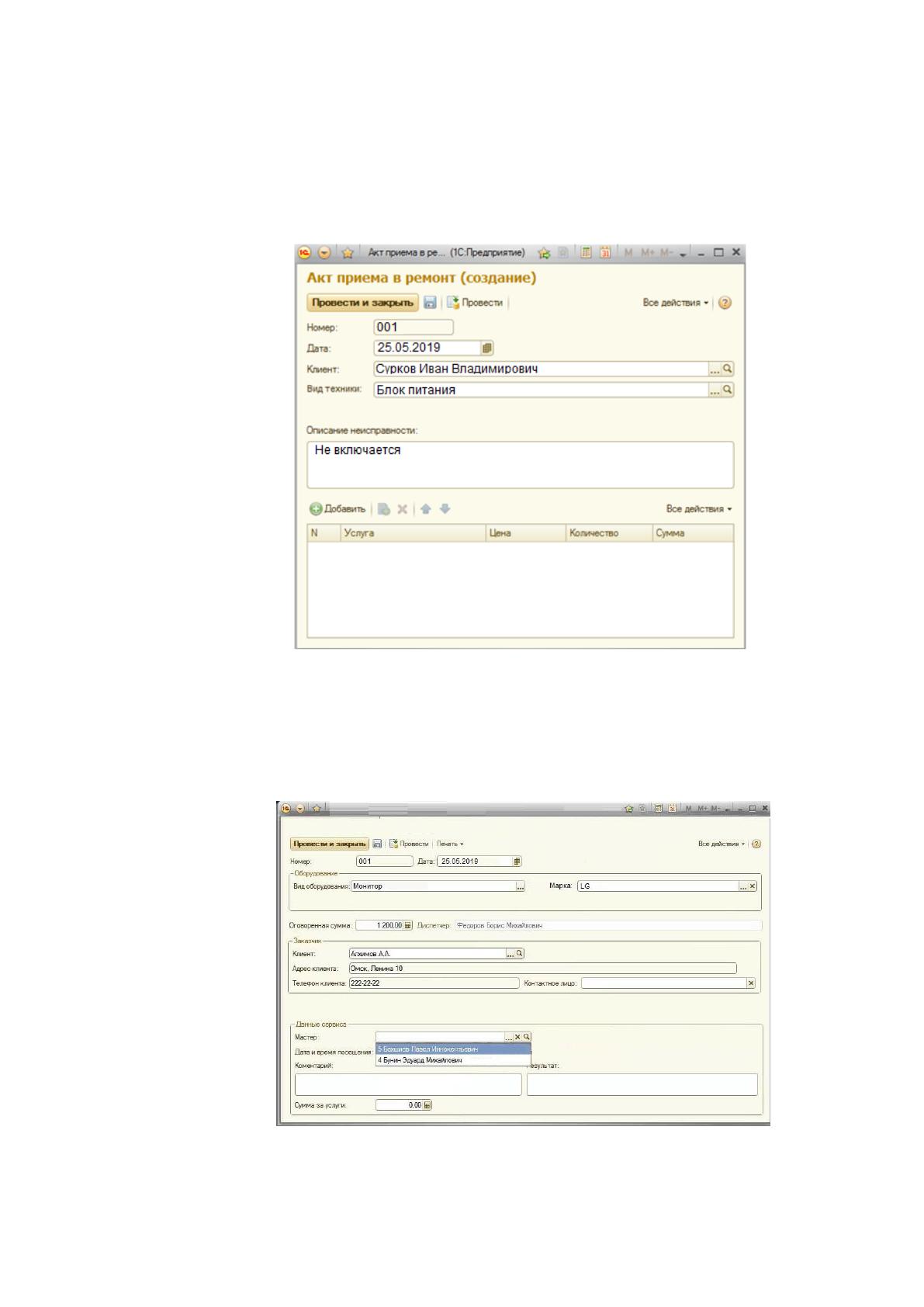

заполнить "Акт приема в ремонт" . На рисунке 2.19 изображена форма создания
"Акта приема в ремонт"
Рисунок 2.19. Форма для заполнения документа "Акт выполненных работ"
На рисунке 2.20 показана форма документа "Справка о приеме техники на
ремонт".
Рисунок 2.20 Форма документа "Справка о приеме техники"
76
Все заполненные документы можно выводить на печать. После нажатия
кнопки "Печать", на экран выйдет печатная форма документа. В случае чего, ее

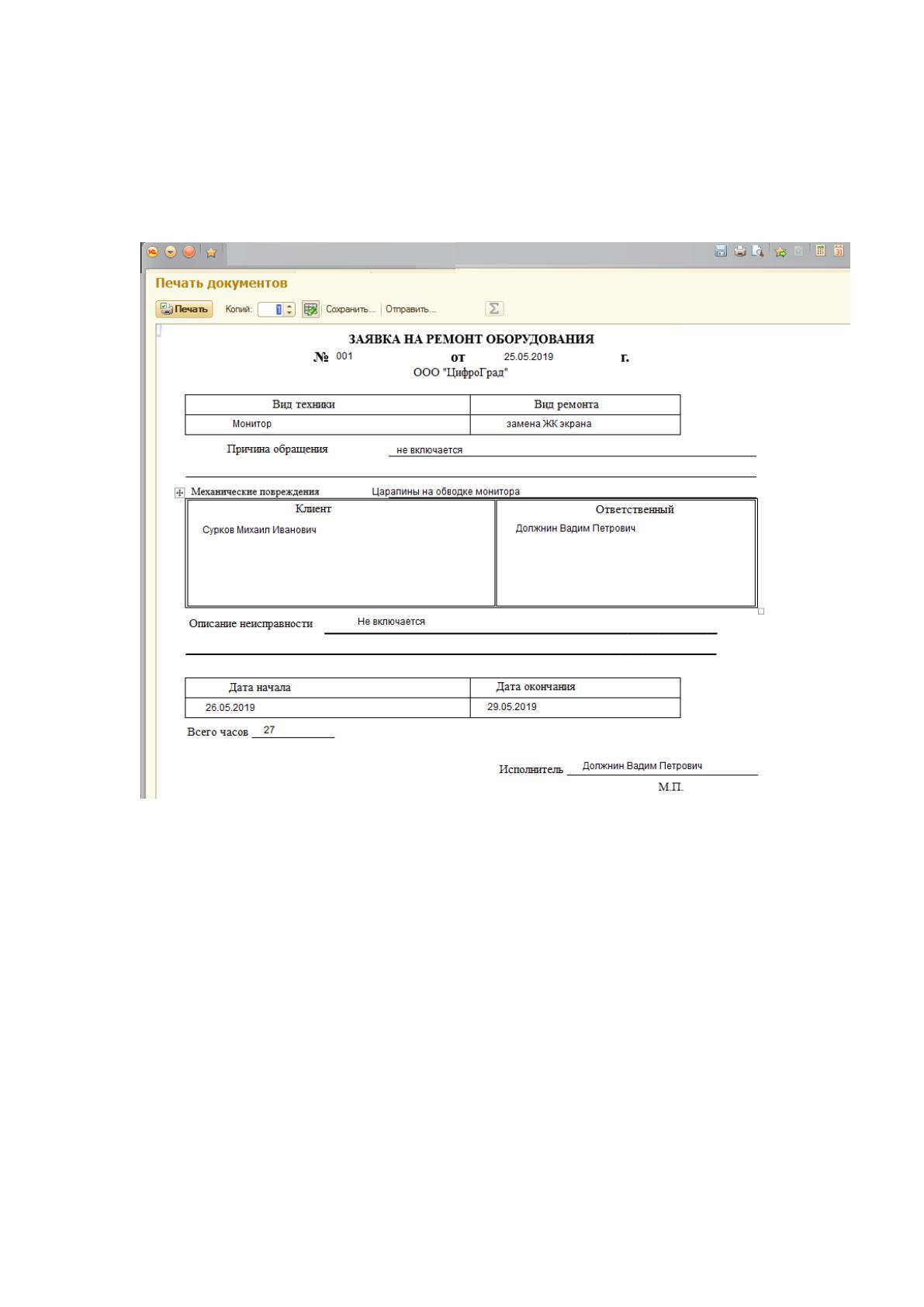

можно редактировать. На рисунке 2.21 показана печатная форма документа "Заявка
на ремонт".
Рисунок 2.21. Печатная форма документа "Заявка на ремонт"
В программе так же реализована возможность печатать и формировать
отчеты. Для этого необходимо перейти с главного меню интерфейса программы по
кнопке "Отчеты".
Благодаря реализованному приложению, руководители могут с легкостью
отслеживать работу сотрудников по отработанным часам.
Если реализовать сетевое объединение двух баз, первой разработанной при
автоматизации и той, которая используется в бухгалтерии, то бухгалтер-расчетчик
сможет увидеть отработанное количество часов, от чего по ним можно
насчитывать премию сотрудникам как дополнительную плату.

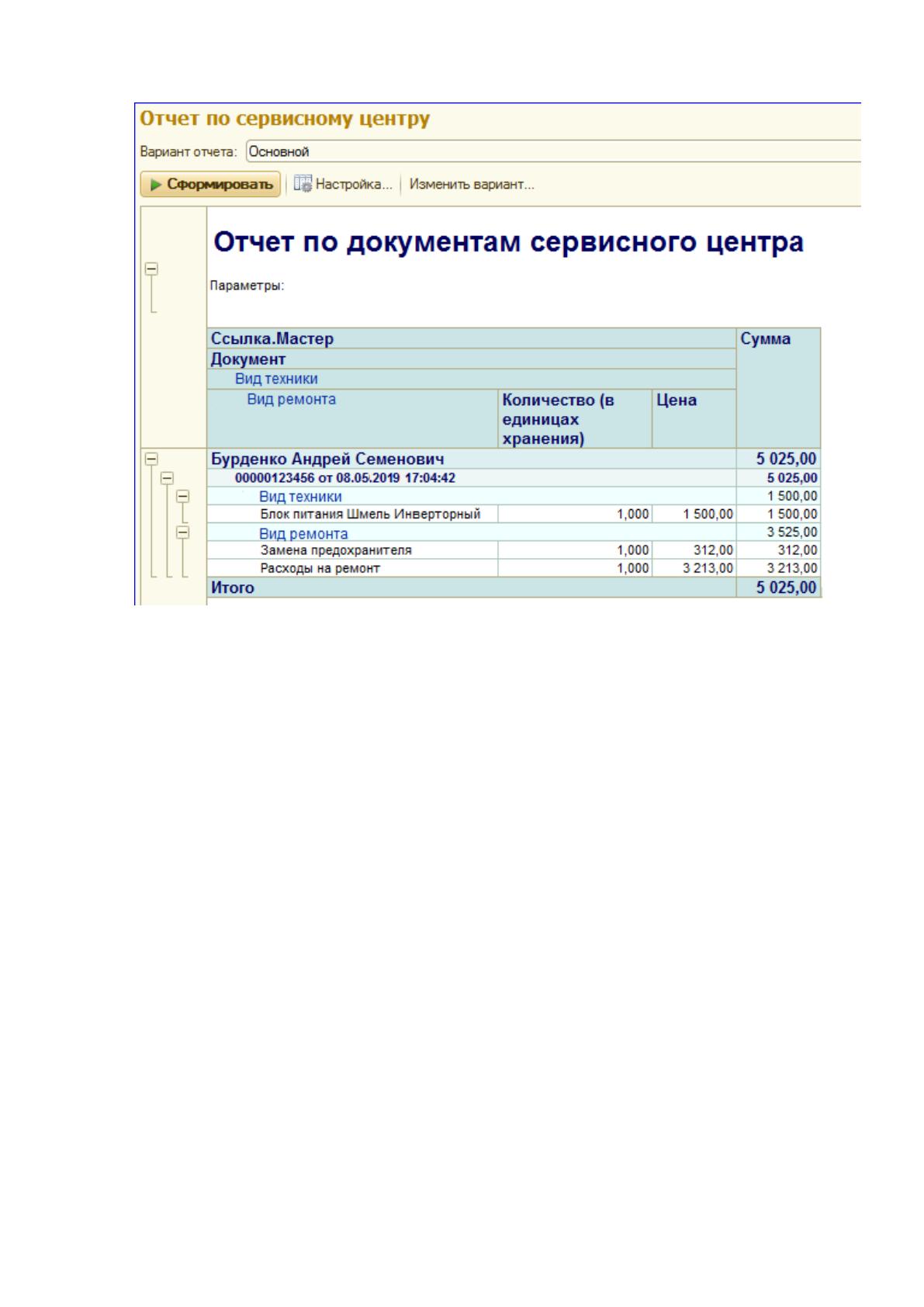

На рисунке 2.22 изображена форма сформированного отчета "Отчет о
выполнении работы сотрудниками"
77
Рисунок 2.23 Заполненная форма отчета по документам о выполнении работы
сотрудниками
В 1С отчёте можно установить отображение сразу нал. и бухучёта, а также
информацию по временным и постоянным разницам. Также есть возможность
создавать группировку по аналитическим объектам и установить настройку
детализации по субсчетам.
Возможно задать параметр, по которому данные будут фильтроваться в док-
те и вид, по которому будет осуществляться сравнение данных.
В случае, если в таблице док-та указать несколько условий, то при подборе
данных все условия будут соблюдены.
В док-те есть возможность сортировки данных по графам отчёта по одному и
нескольким критериям, а также управлять настройками заголовков и подобрать
пример оформления отчёта. Также можно добавить дополнительные поля.
Чтобы было удобнее искать заказы существует фильтрация, при помощи
которой можно искать заказ по нужным критериям ремонта.
