2.2.2 Характеристика нормативно-справочной и входной
оперативной информации.
Под входной оперативной информацией понимается любая
информация, необходимая для решения поставленной задачи учета
предоставленных медицинским учреждением и расположенная на различных
носителях: первичных бумажных документах, машинных носителях, в
памяти персонального компьютера.
Входной информацией для разрабатываемой в работе АИС является:
- данные клиентов;
- структура предприятия;
- данные посещений;
- шаблоны пропусков.
Частота возникновения документов «Посещение» зависит от частоты
посещений клиентов и может варьироваться от десятков до нескольких
сотен в день.
2.2.3 Характеристика результатной информации
Результатная информация – это информация, прошедшая через
блоки обработки АИС и поступающая на ее выход. В разрабатываемой
АИС это заполненные справочники и их печатные формы со всеми
наложенными отборами и сортировками.
Результатами работы системы автоматизации организации являются:
- заполненные справочники;
- введенные документы «Посещение», хранящиеся в электронном
виде в журнале документов;
- сформированные отчеты.
Рассмотрим задачу получения отчетов. Исходными данными для
получения отчетов служат таблицы БД. Функционально-технологическая

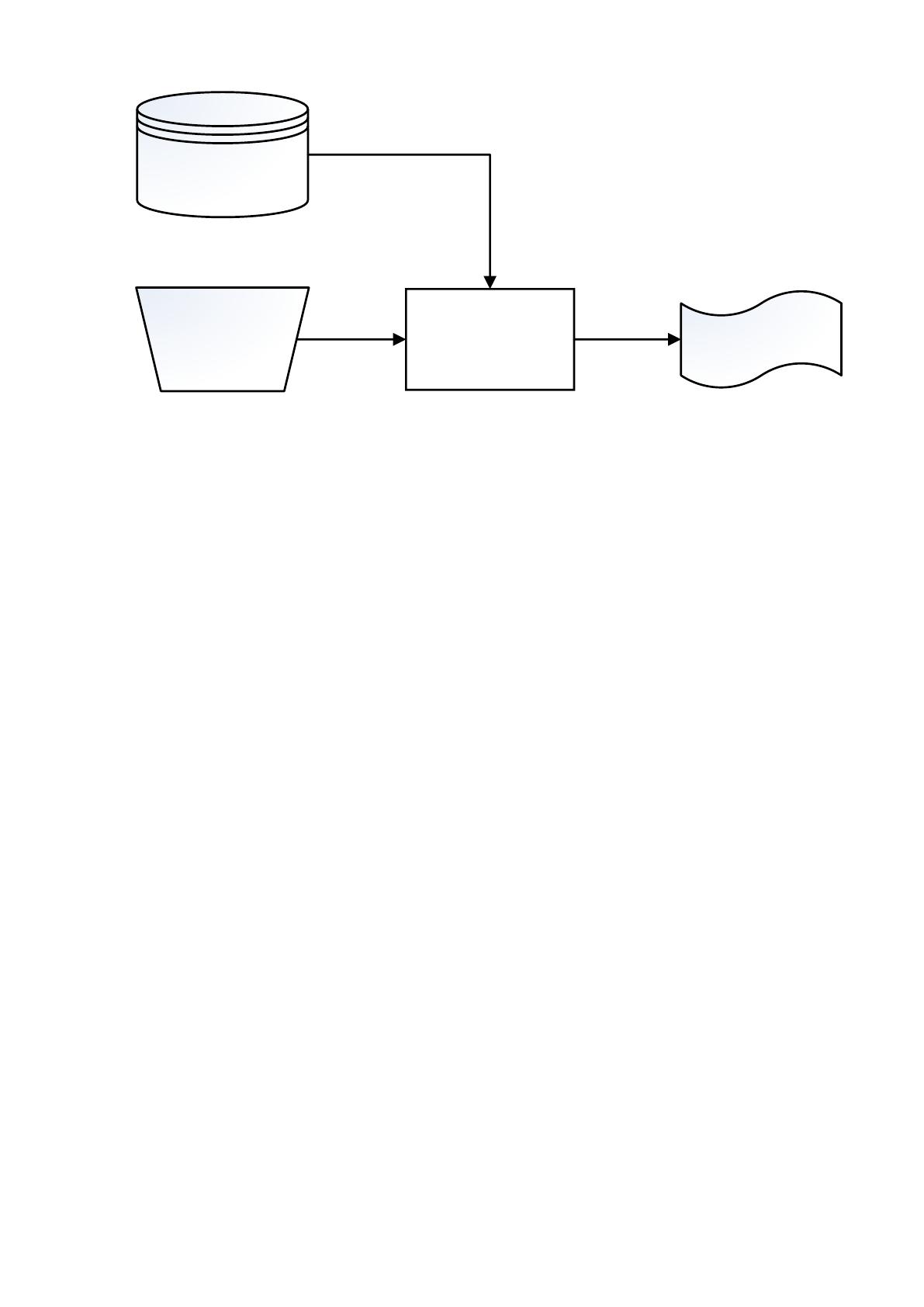

схема задачи «Получение отчетов» представлена на рисунке (Рисунок 2.2).
48
Получение
отчетов
Сортировка
данных
БД
Отчеты
Рисунок 2.2. Функционально-технологическая схема
задачи «Получение отчетов».
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий
диалога)
На рисунке изображено дерево функций АИС. Все функции АИС
относятся к «основным» и «служебным». В каждом из блоков включен
перечень действий, логически и функционально соединенных в один блок.
Служебные функции выполняют сервисную функцию.
49
Функции
Служебные
Основные
Ведение
справочников
Внесение
электронных
документов
Получение
Отчетов
Контекстная
помощь
Настройки
Авторизация
Управление
окнами
Рисунок 2.3. Дерево функций
Общение операторов с АИС выполняется посредством главного
меню АИС, которое реализует диалог с оператором. Сценарий диалога
изображен на рисунке (Рисунок 2.4).
50
Главное меню
Справочники ОкнаФайл
Авторизация
Выход
Структура
организации
Пользователи
Физические
лица
Дополнительные
справочники
Типы документов
Простые
справочники
Настройка простых
справочников
Данные пропусков
Подразделения
Отчеты
Печать
пропуска
Документы
Журнал
посещений
Рисунок 2.4. Сценарий диалога
51
2.3.2 Характеристика базы данных
Разработанная БД является реляционной и, соответственно, состоит из
таблиц.
52

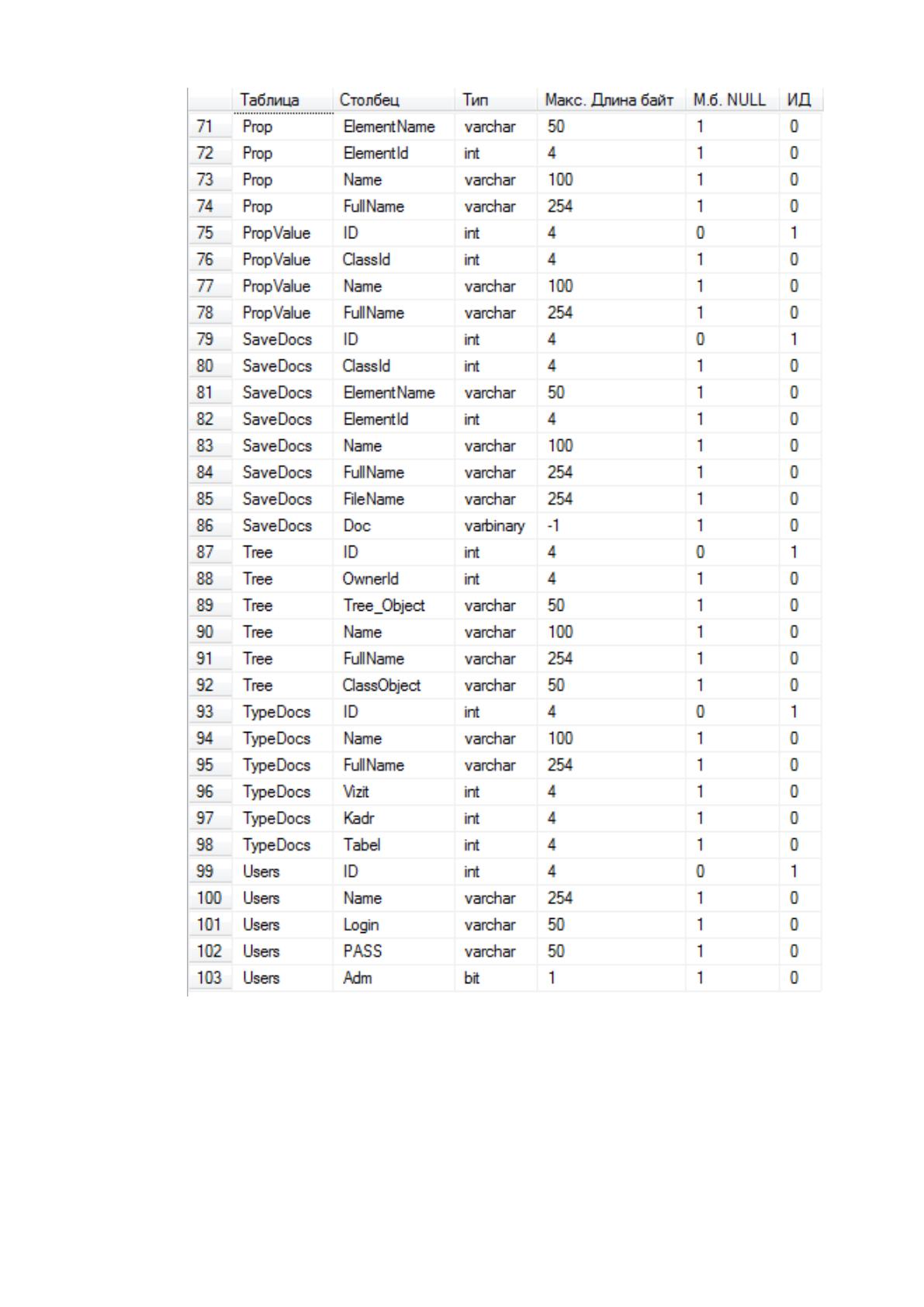

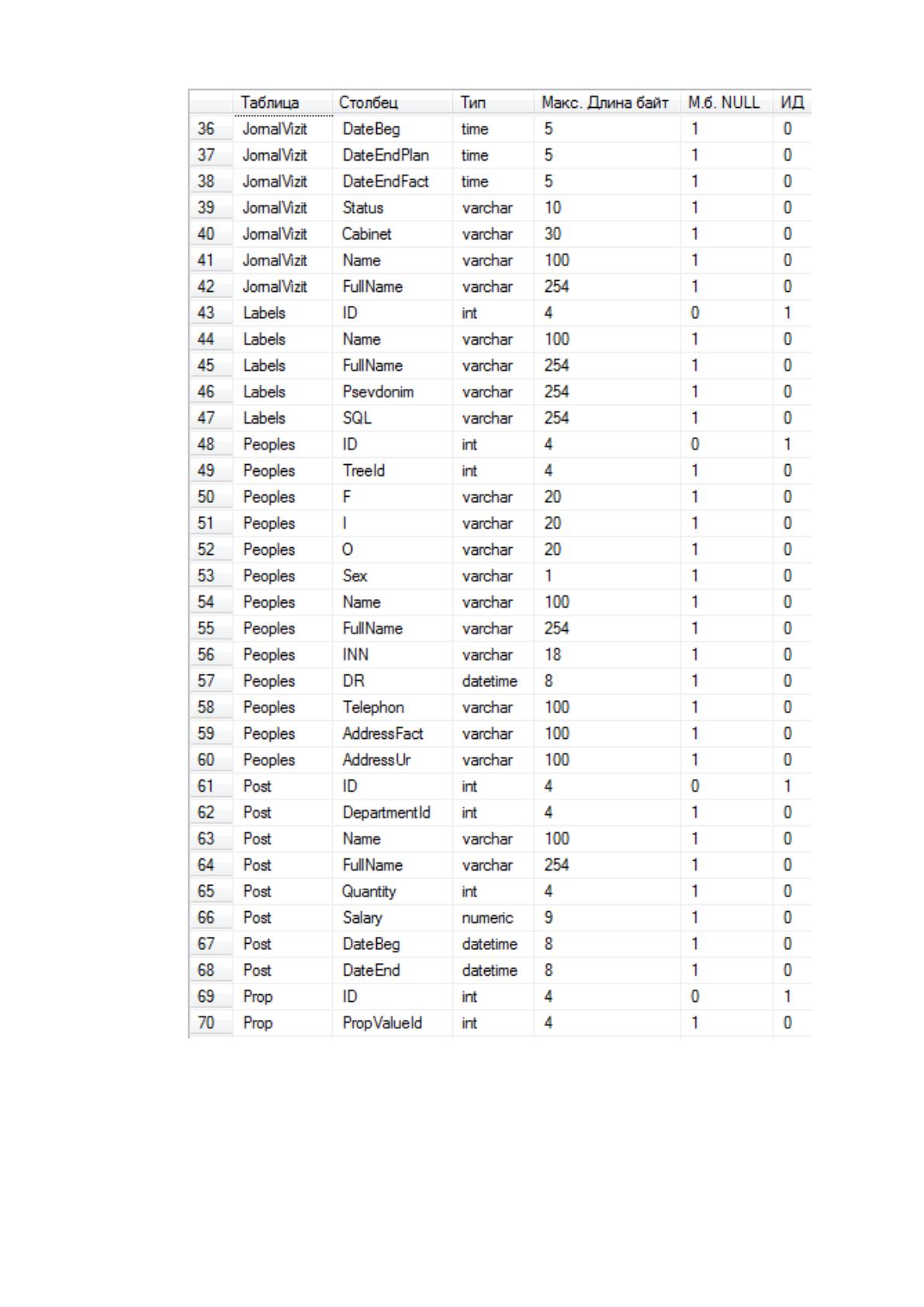

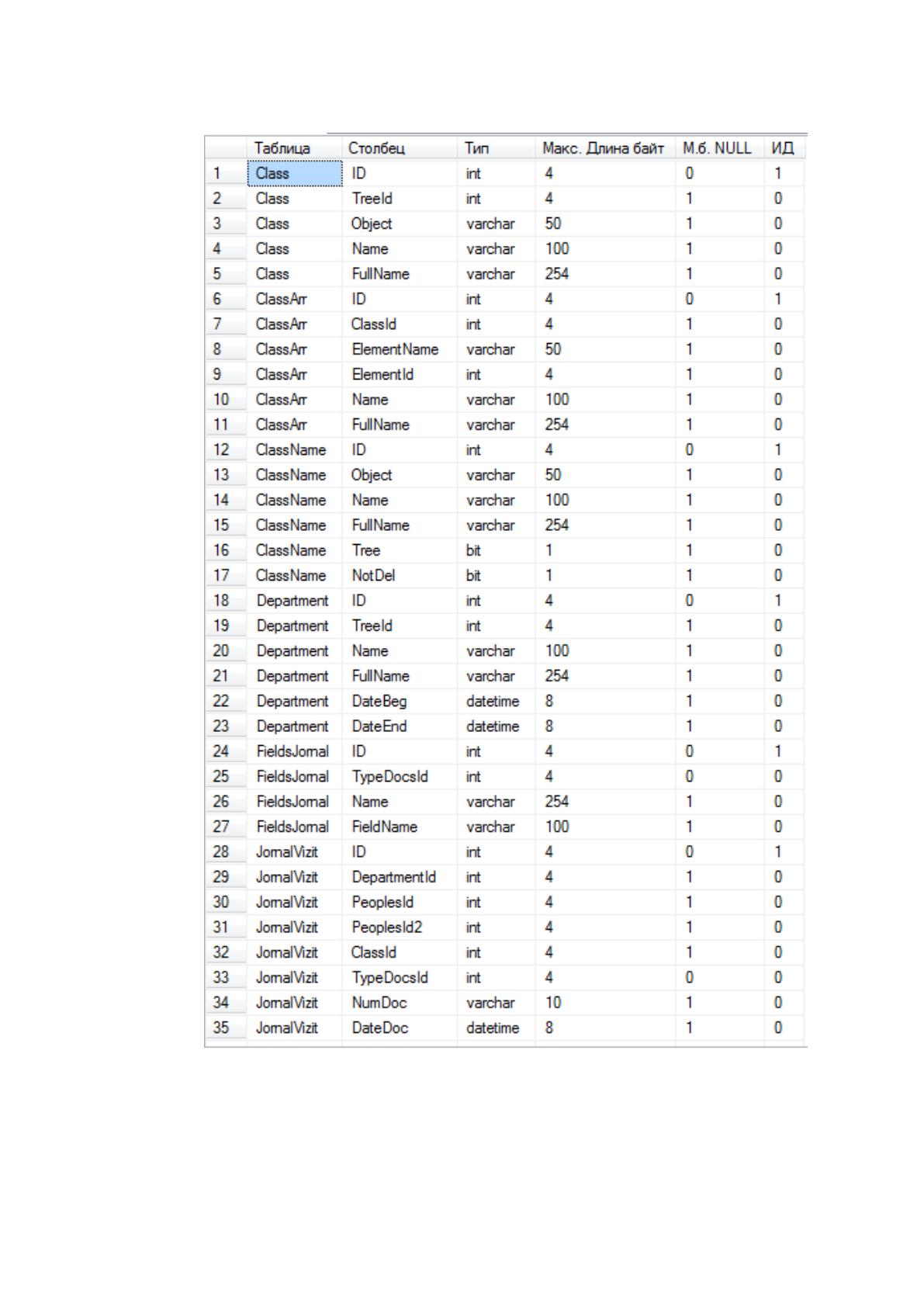

Таблица 2.1
Состав БД
53
54
55
Предназначение таблиц БД указано в таблице.
Таблица 2.2
Назначение таблиц
Название таблицы
Описание
«Class»
Содержит данные простейших таблиц
«ClassArr»
Характеристики таблиц
«ClassName»
Описание полей простейших таблиц
«Department»
Подразделения
«FieldsJornal»
Скрытые поля документов
«JornalVizit»
Журнал посещений
«Labels»
Данные для шаблонов
«Peoples»
Данные физических лиц
«Post»
Должностные позиции
«Prop»
Дополнительные свойства
«PropValue»
Значения дополнительных свойств
«SaveDocs»
Хранилище файлов
«TypeDocs»
Типы документов
«Tree»
Структура групп
«Users»
Операторы АИС
56

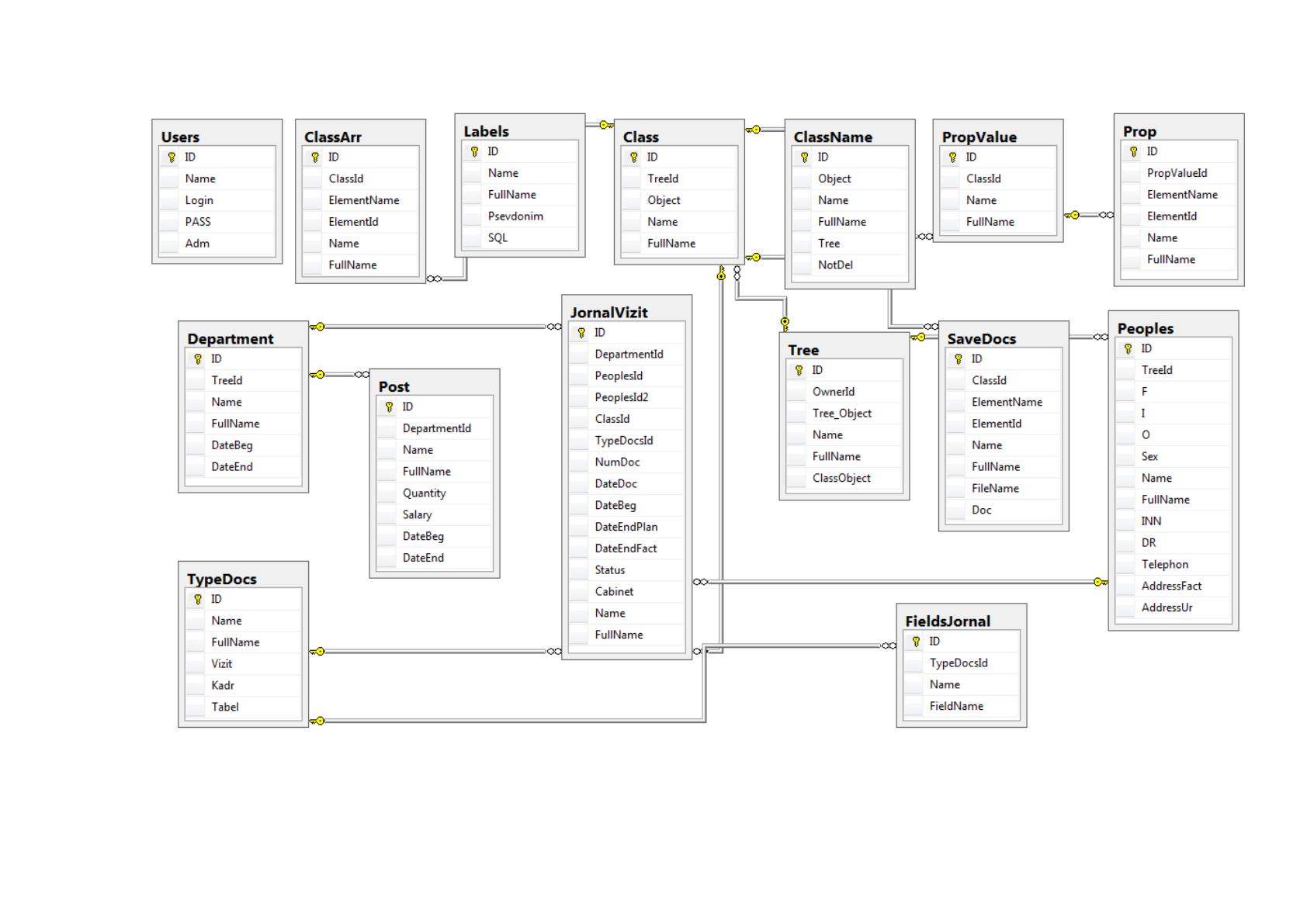

Рисунок 2.5 Связи между таблицами
