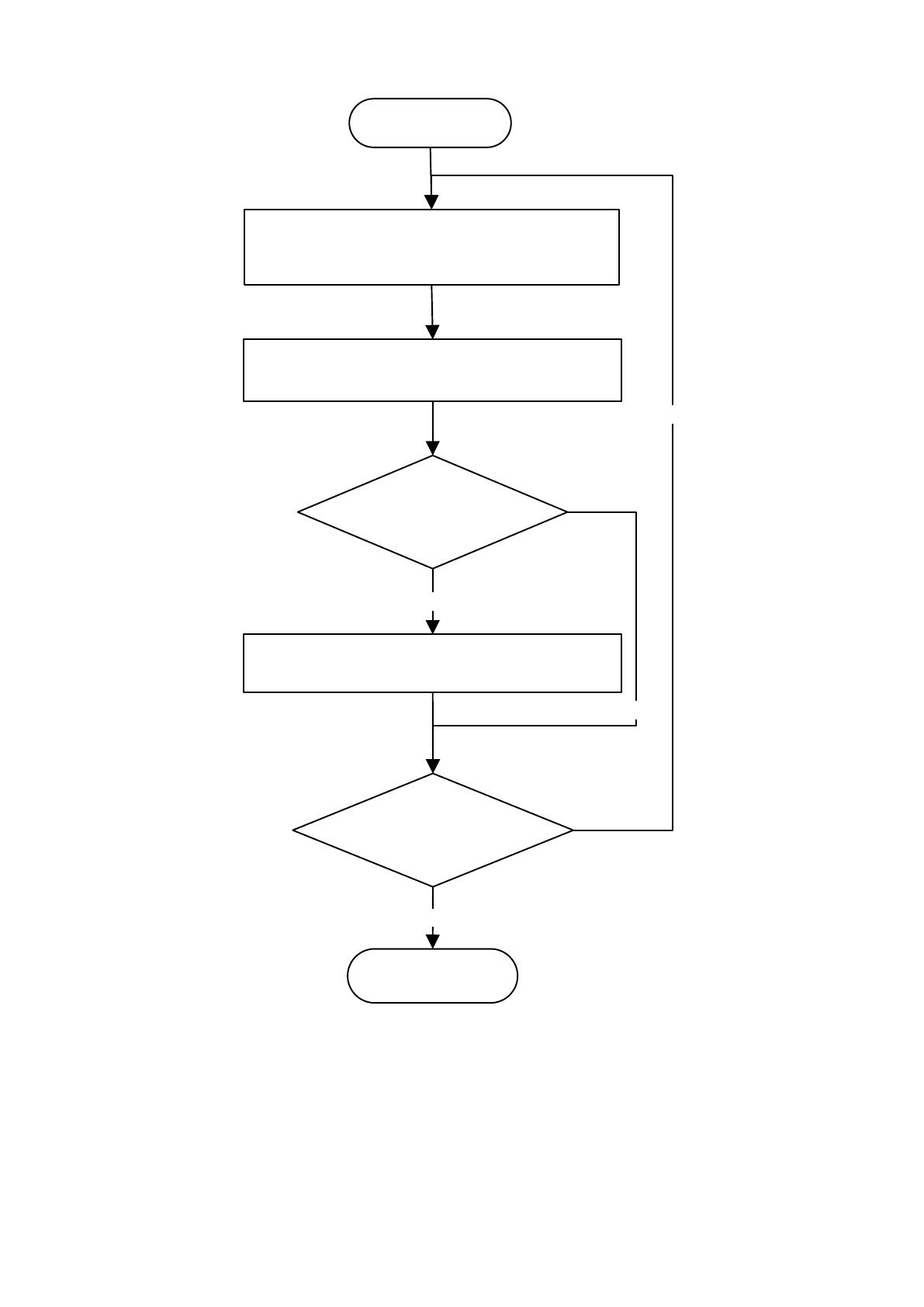

Рисунок 22. Алгоритм авторизации
Для заполнения протокола проверки оборудования необходимо оказать
сотрудника, который осуществлял проверку. Для этого нужно заполнить
справочник сотрудников ИТ-отдела. Заполнение справочников осуществляется
администратором системы. Алгоритм заполнения справочников представлен на
рисунке 23.
67
Начало
Открытие формы справочника
AddButton ->
onclick
Открытие формы добавления
записи. Ввод данных
Да
SaveButton ->
onclick
Сохранение записи
Да
CloseButton ->
onclick
Закрытие формы добавления
записи
Да
Нет
CloseButton ->
onclick
Нет
Закрытие формы справочника
Да
Конец
Нет
Рисунок 23. Алгоритм работы модулей справочников
Для функционирования системы контроля технического состояния
оборудования необходимы данные об оборудовании. Они загружаются в
систему из ERP-системы для того, чтобы снизить временные затраты и избежать

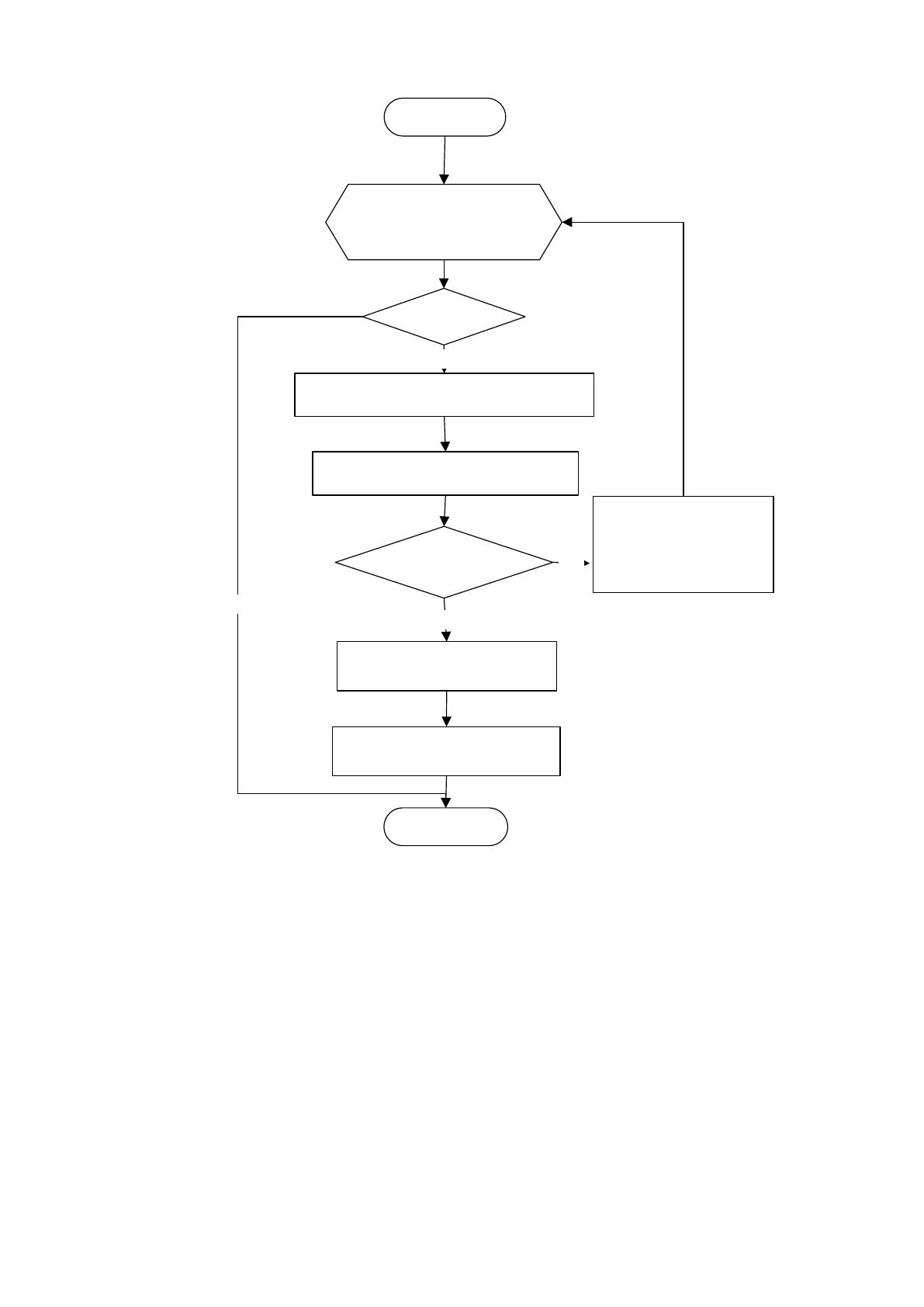

дублирования данных. Алгоритм загрузки данных представлен на рисунке 24.
68
Начало
i:=0 i<=N i++
tool.number = =
tools.number
N:=count(tools)
Copy Tools to Tool
Нет
Да
Подключение к базе
данных ERP-системы
Конец

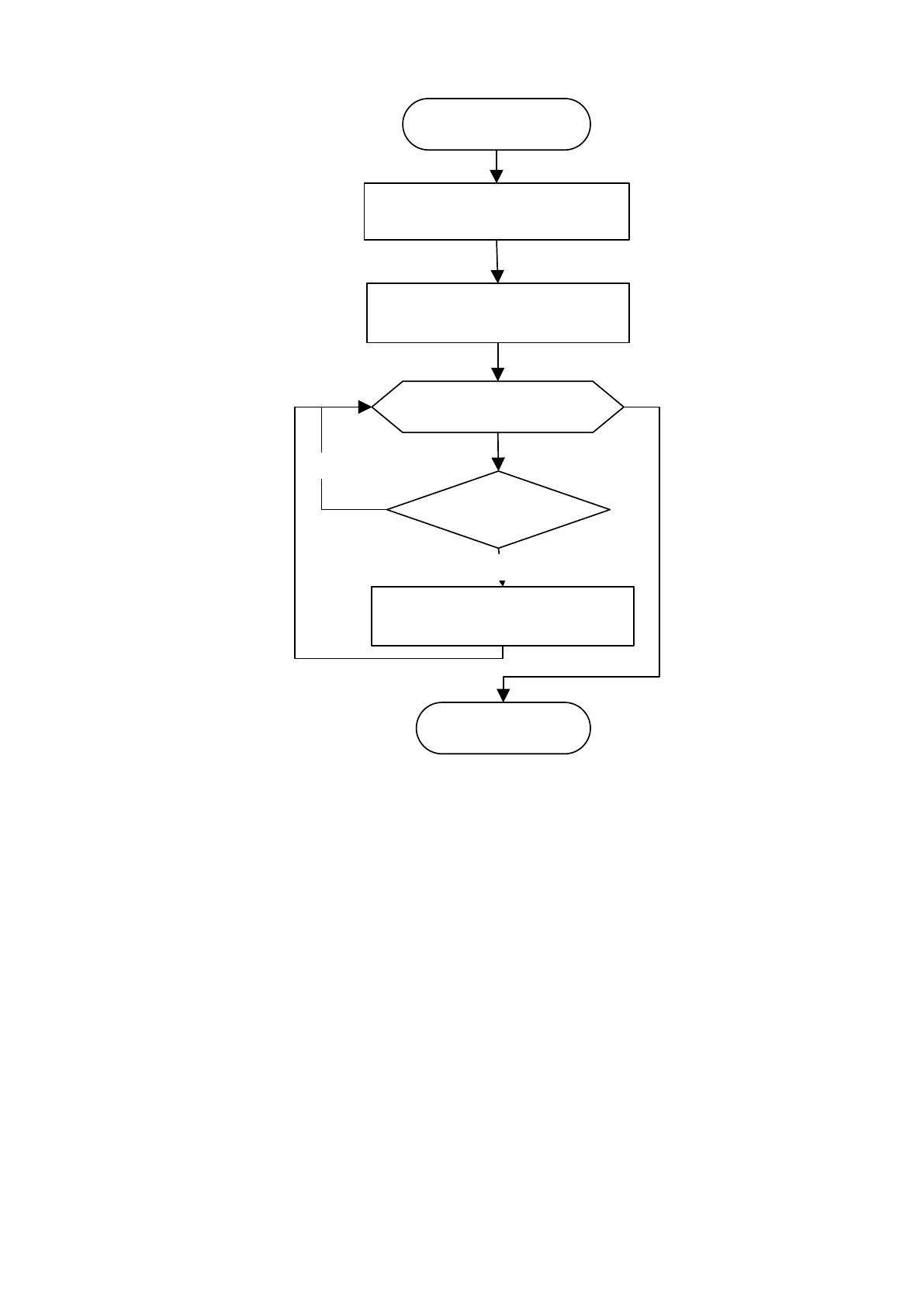

Рисунок 24. Алгоритм работы модуля загрузки данных об
оборудовании

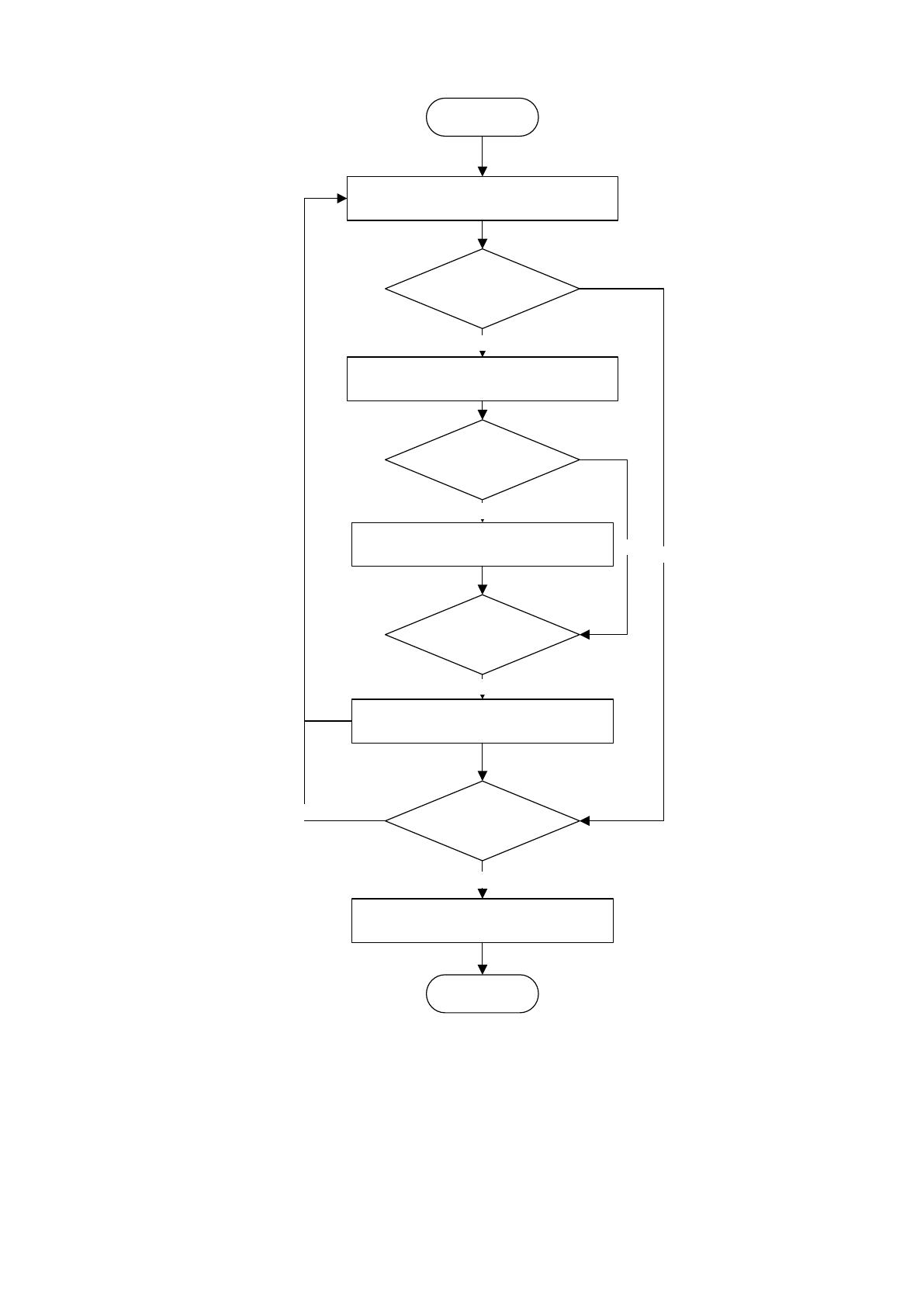

После заполнения справочников необходимо ввести плановые значения
показателей технического состояния оборудования. Алгоритм ввода данных о
значениях плановых показателей технического состояния оборудования
представлен на рисунке 25. Сотрудник открывает форму ввода данных плановых
показателей, выбирает оборудование, вводит наименование показателя и его
значение.
69
Начало
Выбор оборудования;
Ввод данных о показателе
Нажата кнопка
«Сохранить»
Сохранение данных
Нажата кнопка
«Закрыть»
Конец
ДА
ДА
НЕТ
НЕТ
Загрузка формы перечня
плановых показателей
Рисунок 25. Алгоритм ввода данных о плановых значениях
показателей

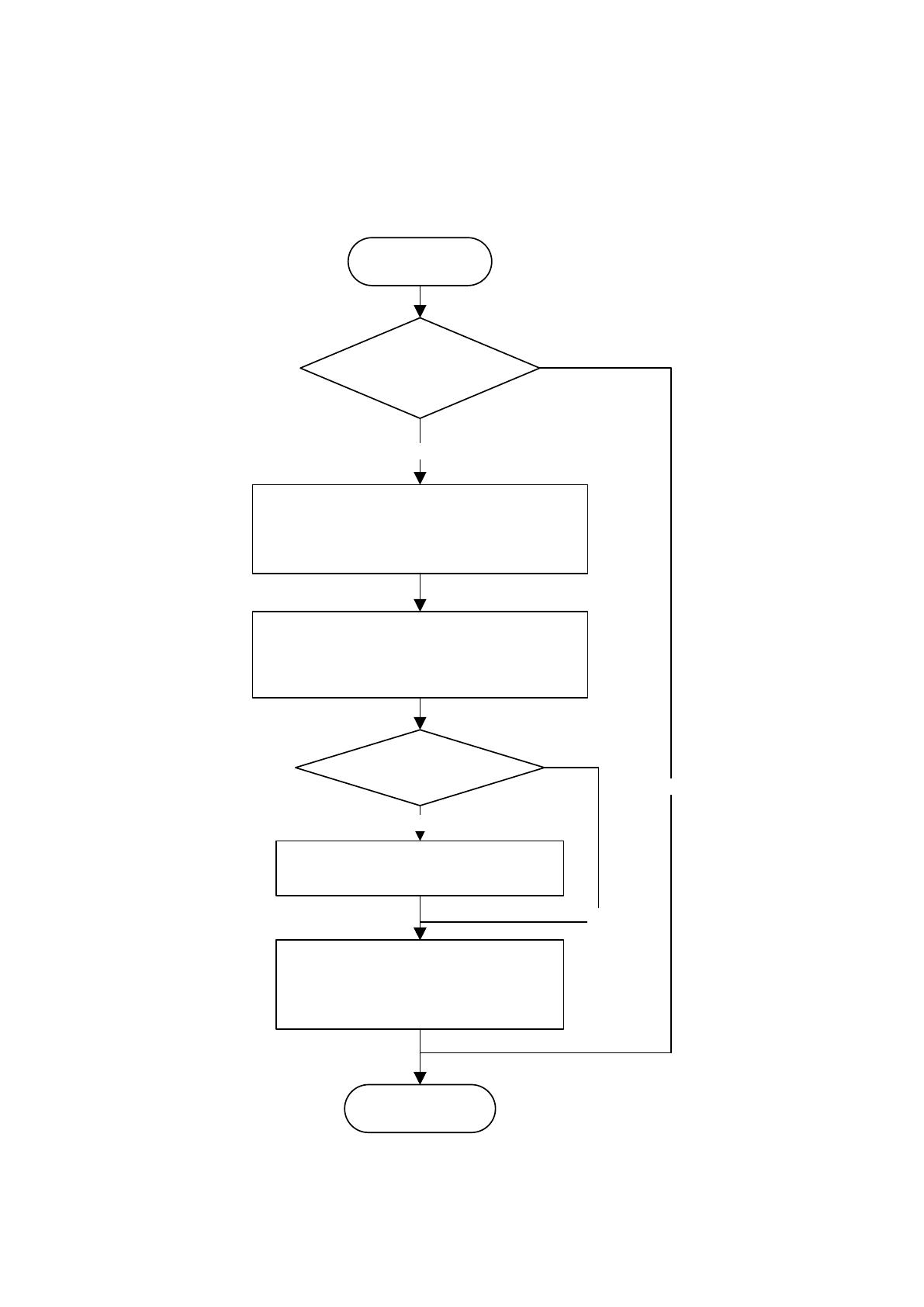

Теперь рассмотрим алгоритм измерения фактических показателей
технического состояния оборудования. Для измерения показателей,
пользователь открывает форму фактических показателей и нажимает кнопку
«Измерить». Система отправляет команду проверки пропускной способности
оборудованию и выводит результат в поля формы. Затем система рассчитывает
70
отклонения плановых показателей от фактических и выводит их значения на
форму. Отклонения, имеющие отрицательные значения выделяются красным
цветом. Алгоритм измерения фактических показателей технического состояния
оборудования представлен на рисунке 26.
Начало
Нажата кнопка
«Измерить»
Отправка команды измерения
пропускной способности
оборудования
Отклонение < 0
Выделение строки
красным цветом
Конец
ДА
ДА
НЕТ
НЕТ
Расчет отклонения фактических
данных от плановых
Вывод данных в таблицу
Рисунок 26. Алгоритм измерения фактических показателей
технического состояния оборудования
71

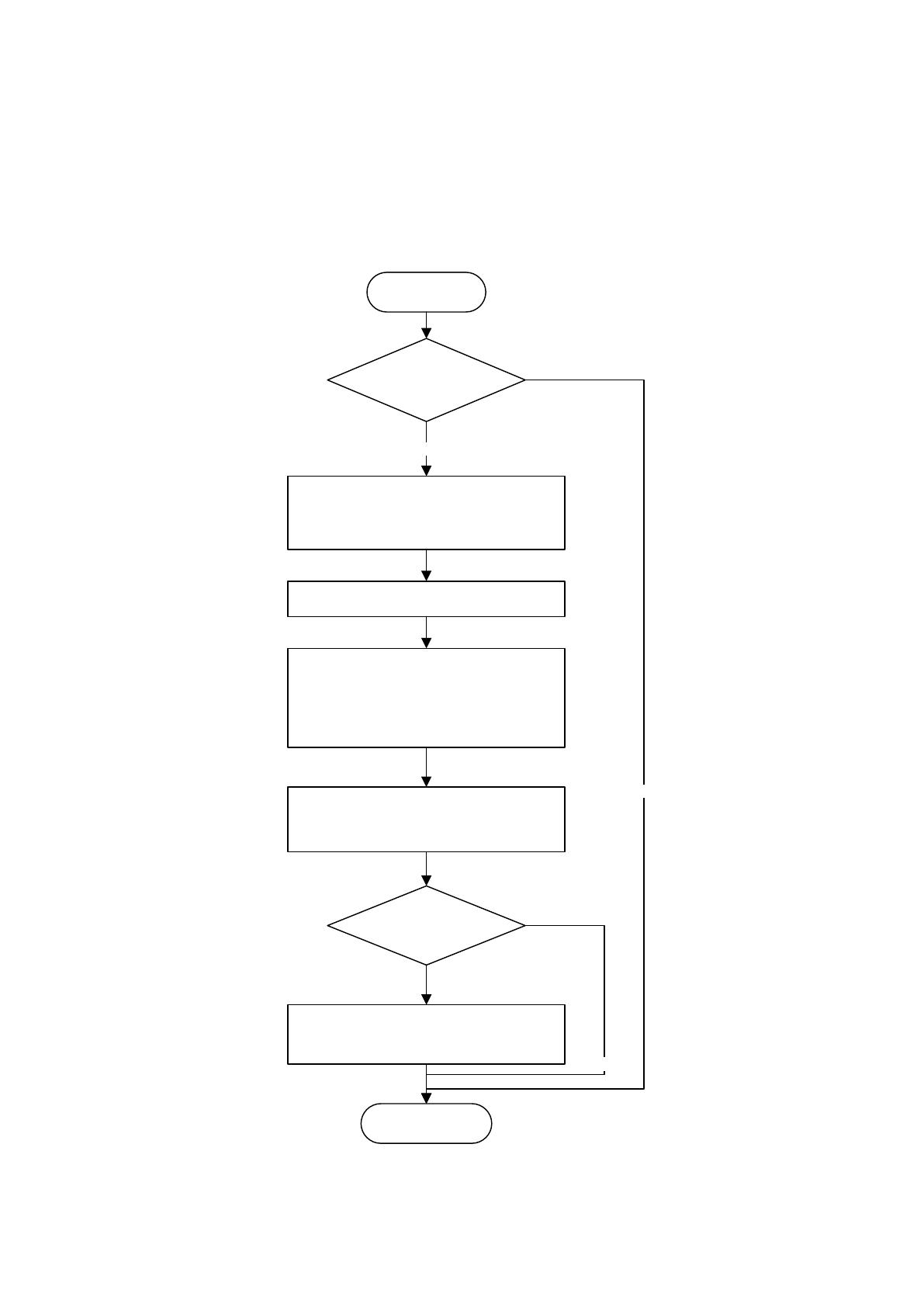

На рисунке 27 представлен алгоритм создания протокола проверки
технического состояния оборудования. В нем отражены данные об
оборудовании, фактические показатели которого имеют отклонение от
плановых. Для каждой единицы такого оборудования пользователь вводит
решение о замене или ремонте оборудования.
Начало
Нажата кнопка
«Создать»
Загрузка формы протокола;
Задание текущей даты;
Присвоение номера документу;
Вывод перечня оборудования с
отрицательным отклонением
фактических показателей от
плановых
Конец
ДА
НЕТ
Выбор сотрудника
Ввод решения по каждому
оборудованию
Нажата кнопка
«Сохранить»
Сохранение записи в базу
данных
НЕТ
Рисунок 27. Алгоритм создания протокола проверки технического
состояния оборудования
72

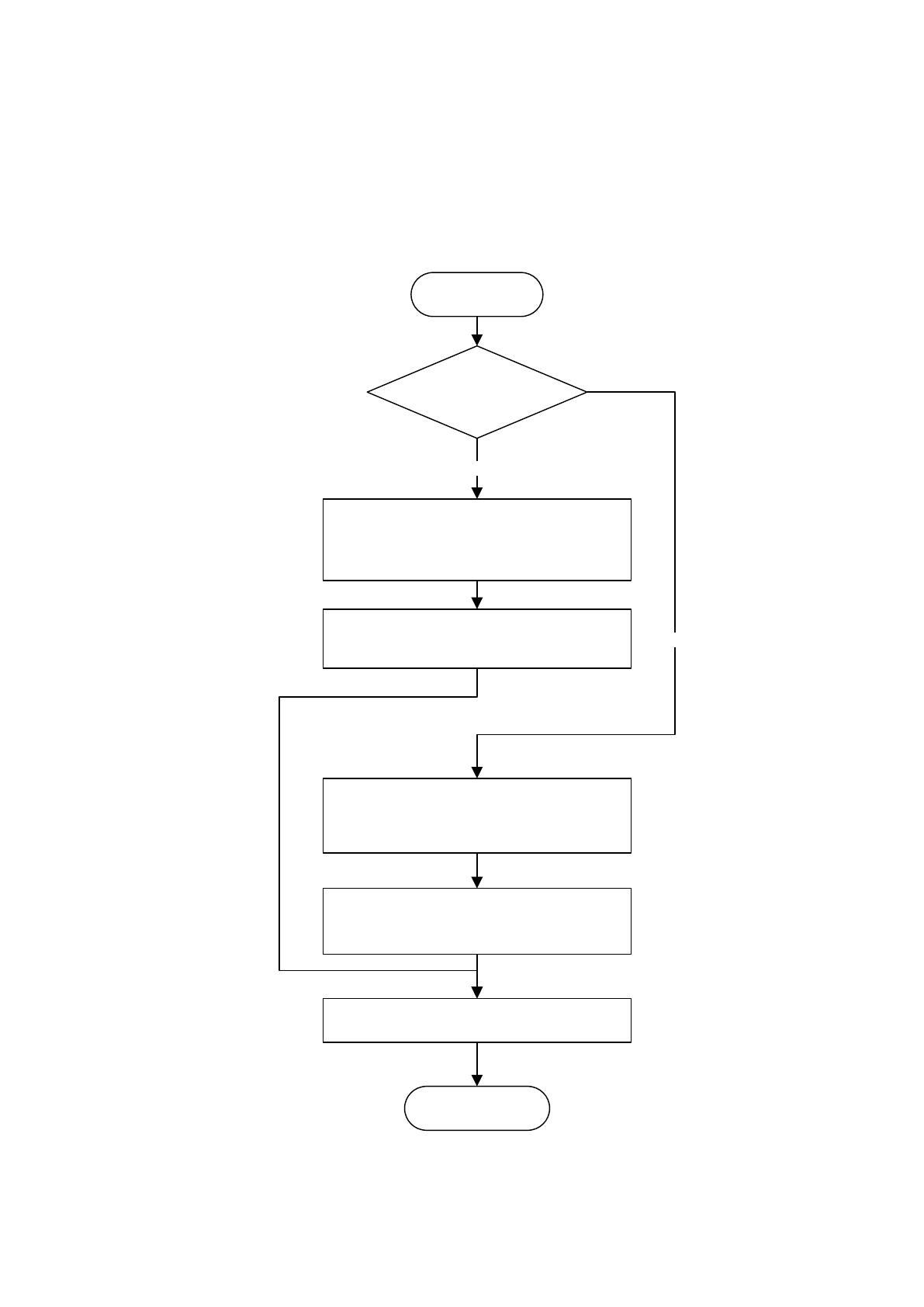

В результате работы в системе можно сформировать отчет, в котором
будут выводиться либо значения фактических показателей за выбранный период
времени, либо значения отклонений фактических данных от плановых. При
формировании отчета необходимо ввести даты для выборки задач. Алгоритм
формирования отчета представлен на рисунке 28.
Начало
Нажата кнопка
«Показатели»
Ввод данных о начале периода;
Ввод данных об окончании
периода
Конец
ДА
НЕТ
Выборка данных о показателях
за заданную дату
Ввод данных о начале периода;
Ввод данных об окончании
периода
Расчет отклонений фактических
показателей от плановых
Загрузка отчетной формы
Рисунок 28. Алгоритм формирования отчетности
Программный код описанных модулей приведен в Приложении 1.
73
2.4. Контрольный пример реализации проекта и его описание
Контрольный пример реализации проекта представляет собой описание
работы в разработанной системе. Для этого нужно осуществить ввод данных и
проверить корректность их обработки. Поскольку начало работы в системе
начинается с авторизации пользователя, введем тестовые данные для входа в
систему и убедимся, что в результате к приложению предоставляется доступ.

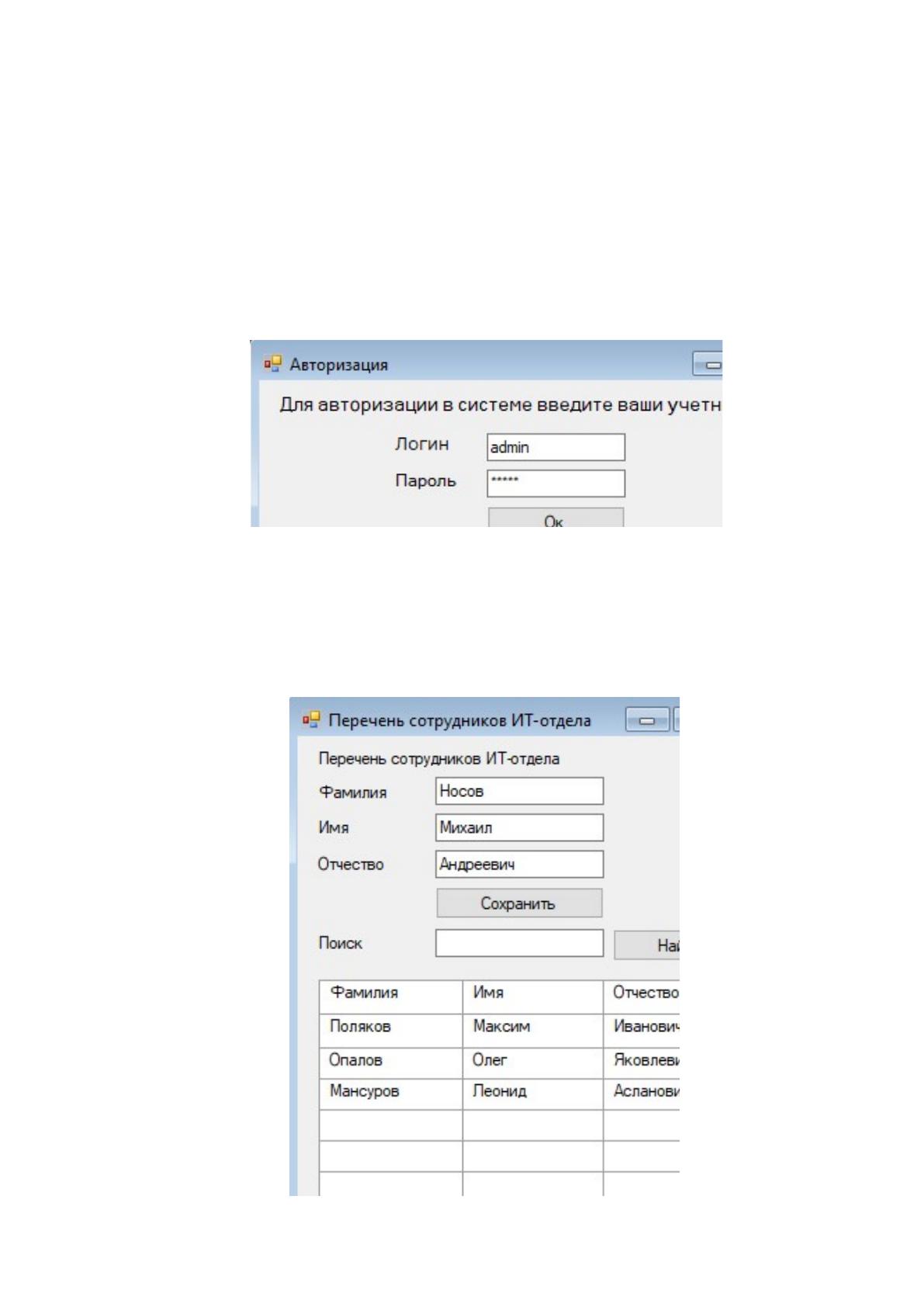

Ввод данных учетной записи представлен на рисунке 29.
Рисунок 29. Ввод данных учетной записи администратора
После успешной авторизации для того, чтобы можно было осуществлять
работу в системе, необходимо заполнить справочную информацию. Заполнение
справочника сотрудников ИТ-отдела осуществляется вручную администратором
системы. На рисунке 30 представлено заполнение справочника сотрудников.
Рисунок 30. Заполнение справочника сотрудников
74
Заполнение справочника оборудования осуществляется с помощью
загрузки данных в систему из ERP-системы. Протестируем функцию загрузки

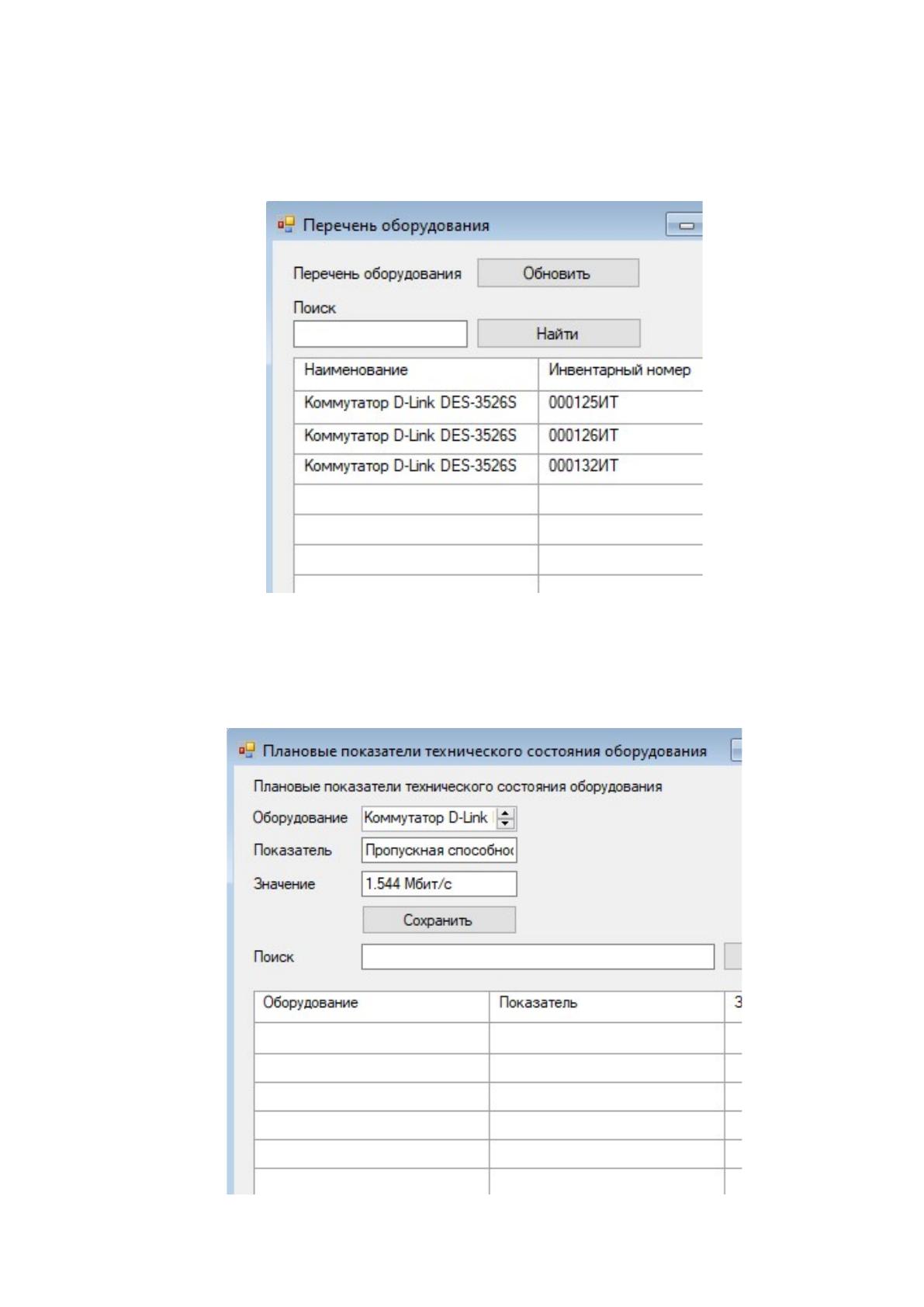

данных об оборудовании. Результат загрузки данных представлен на рисунке 31.
Рисунок 31. Результат загрузки данных в справочник оборудования
Теперь введем значения плановых показателей технического состояния
для имеющегося оборудования. Ввод плановых показателей представлен на
рисунке 32.
Рисунок 32. Ввод данных о плановых показателях
75
После того как были введены данные об оборудовании и плановых
показателях его технического состояния можно перейти к проверке
оборудования. Проверка осуществляется на форме фактических данных о

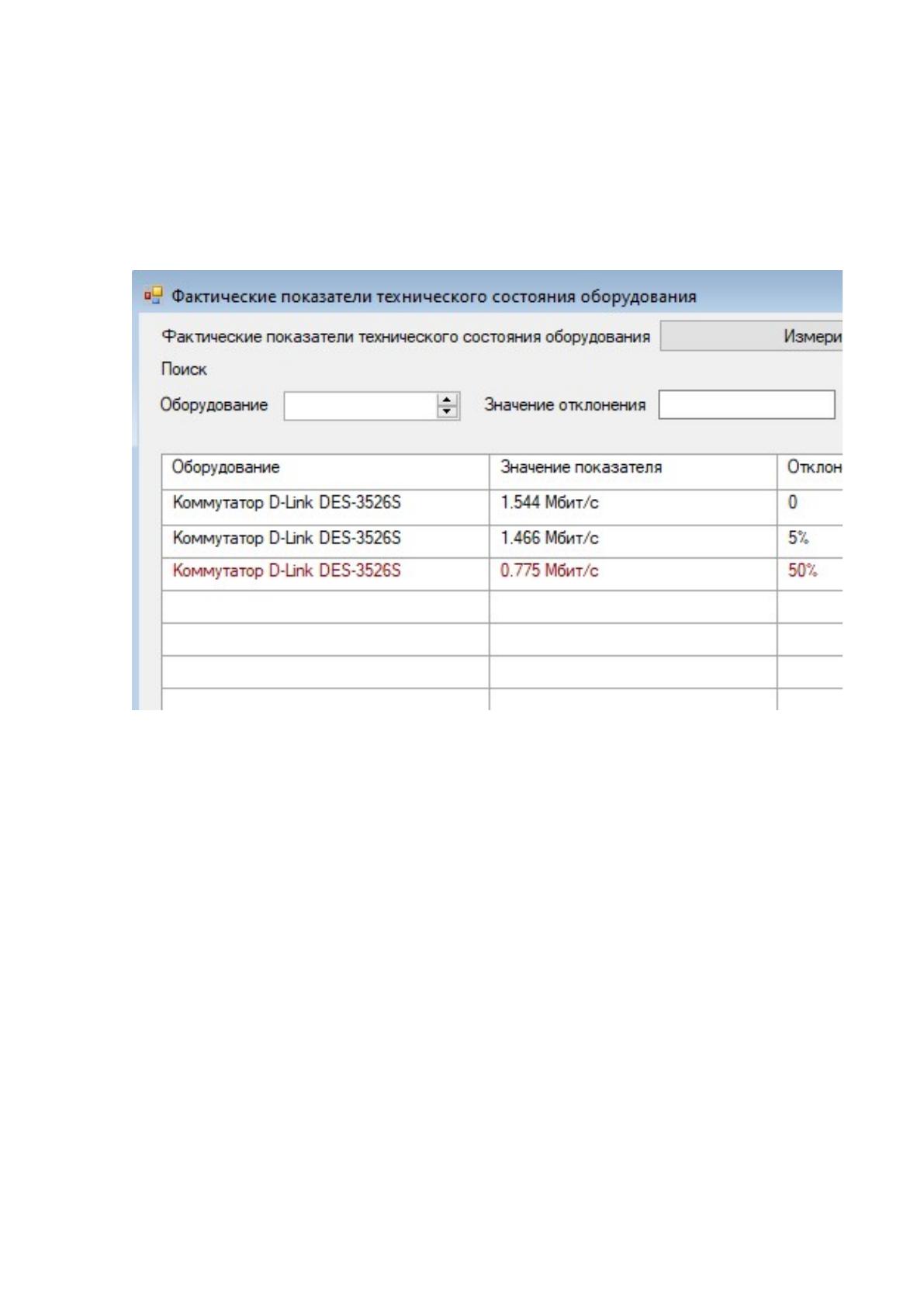

состоянии оборудования после нажатия кнопки «Измерить». Результат
измерения данных представлен на рисунке 33.
Рисунок 33. Проверка фактического состояния оборудования
По результатам проверки видно, что отклонения пропускной способности
одного из маршрутизаторов составили 50%. Составим для выявленного
отклонения протокол проверки, в который введем данные о неисправном
оборудовании. Результат создания протокола представлен на рисунке 34.
