56
Продолжение таблицы №3
Название
справочника
Ответственный
за его ведение
Средний
объём
справочника
в записях
Средняя
частота
актуализации
Средний
объем
актуализации
Пользователи
Администратор
системы ОПФР
-
По
требованию
ОПФР
-
Роли
пользователей
Администратор
системы ОПФР
10
1 год
0 – 1 / год
Территориальные
органы
Администратор
системы
-
По
требованию
ОПФР
-
Определив справочники следует определить реквизитный состав таковых.
Реквизитный состав справочников представим в Таблица 4:
Таблица 4
Адреса
GUID-код ФИАС
Индекс
Регион
Район
Округ
Город
Внутригородской район
Населенный пункт
Улица
Страны Мира
Идентификатор записи
Наименование страны
ОКСМ код
Атрибутный состав справочников
57
Продолжение таблицы 4
Тематики
Идентификатор записи
Наименование тематики
Идентификатор родительской записи
Признак актуальности
Формы
Идентификатор записи
Название формы заявления
Данные формы заявления
Признак актуальности
Пользователи
Идентификатор записи
Идентификатор учетной записи
Фамилия специалиста
Имя специалиста
Отчество специалиста
Идентификатор территориального
органа
Признак актуальности
Роли пользователя
Идентификатор роли
Наименование роли
Параметры доступа
Территориальные органы
Идентификатор записи
Идентификатор регионального
отделения
Наименование отделения / управления
Признак актуальности
ФИО Начальника отделения /
управления
ФИО Бухгалтера отделения /
управления
Адрес отделения / управления
Контактный телефон
58
2.2.3. Характеристика результатной информации
После нажатия кнопки «Зарегистрировать» информация должна передаться в
базу данных на хранение. В данной главе предполагается определить вид
результативной информации и способ ее хранения.
Предполагается хранить данные заявления в формате JSON в специально
выделенном для этого поле. Такое решение даст гибкость в хранении и
использовании данных с сохранением структуры ввода.
Таблица «Регистрации» будет осуществлять хранение данных о регистрации.
Изучив требования к системе нужно предусмотреть быстрый поиск обращений по
базе. Для этой задачи потребуется выделить некоторые данные в отдельные поля:
СНИЛС, фамилия, имя и отчество заявителя, идентификатор территориального
органа, фамилия, имя, отчество специалиста, осуществившего прием, содержание
обращения. Так же следует предусмотреть поле идентифицирующее обращение.
Таблица «Документы» будет осуществлять хранение данных документов, так
как поиск будет осуществляться по документам, то поисковые критерии следует
выделить в отдельные поля: серия, номер, кем выдан, идентификатор документа,
дата выдачи, срок действия.
С помощью описанных таблиц будут автоматически формироваться
выходные документы: заявления(пример изображен на Ошибка! Источник
ссылки не найден.), справки, уведомления(Ошибка! Источник ссылки не
найден.), свидетельство номера индивидуального лицевого счета(СНИЛС)
(Ошибка! Источник ссылки не найден.).
Специфичные данные, такие как номер СНИЛС, справка о выплаченных
пособиях, данные об остатке материнского семейного капитала, справка о
состоянии индивидуального счета и другие формируются только после обработки
системами, предназначенными для этого. Так например данные о материнском
семейном капитале обрабатываются подсистемой «ПС МСК», а данные о пенсиях
и выплатах системой «ПТК НВП». Данные о таких системах должны поступать в
проектную систему, только после этого становится возможным формирование
таковых документов.
59

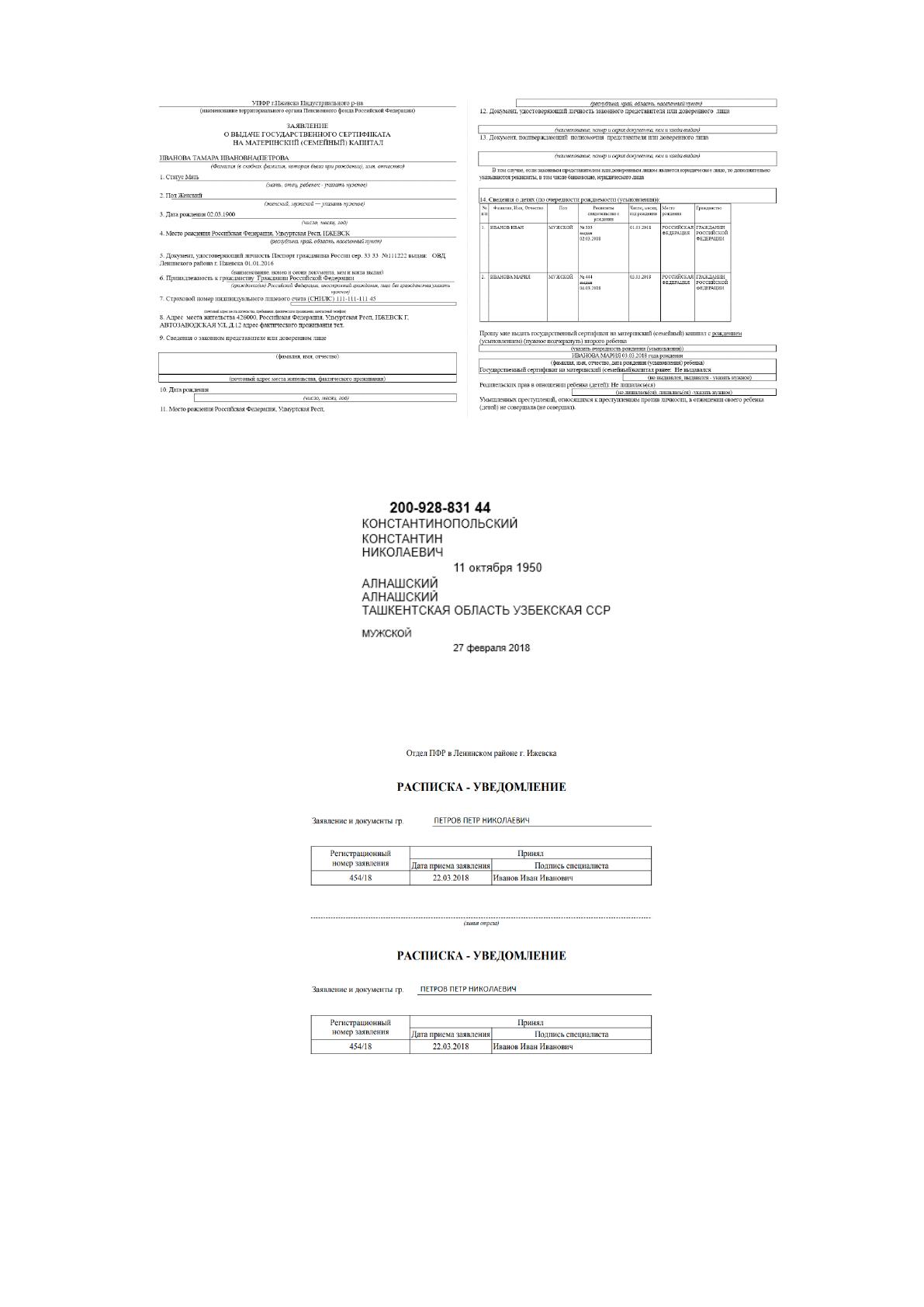

Рисунок 14 Заявление о выдаче государственного сертификата на материнский семейный капитал
Рисунок 15 Печатная форма СНИЛС
Рисунок 16 Расписка-уведомление формируемое системой
60
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
Проектная система носит название Фронт-офис – автоматизированная система
обработки заявок в ПФ РФ. Представляет централизованный сервис (набор
сервисов) осуществляющий регистрацию обращений граждан и их дальнейшую
обработку. Основной задачей системы будет являться централизованная
регистрация с последующим сохранением в БД. Необходимо определить главные
функции регистрации:
Функция создание нового заявления – прием информации из внешнего
источника (архитектура приложения не является монолитной и
представляет собой набор сервисов, поэтому сервис форм является
внешним по отношению сервису регистраций)
Изменение существующего – аналогична функции создания нового
обращения за исключением присвоение нового идентификатора
Чтение данных регистрации – чтение производится из БД с целью передачи
в целевую подсистему, отображения на форме заявления, отображения в
печатных формах.
Аннулирование - изменение атрибута записи в таблице регистрации. Без
физического удаления информации.
Удаление – физическое удаление записи и всех связанных с ней записей из
БД.
Так же необходимо выделить важные задачи, решаемые системой: задачи по
интеграции и задачи печати выходных документов. Целью функций интеграции
являются отправка данных по регистрации в целевую подсистему и прием данных
о результате обработки. Целью функции выходных документов является задача
по подготовке документов с данными регистрации и результатов обработки.
В качестве дополнительных функций можно отметить: функции по созданию
экранных форм, функции поиска, функции статистики. Дополнительные функции
не являются менее важными, но не являются целью системы, являются
вспомогательными. Определив функции системы нужно их систематизировать и
отобразить на дереве функции. Дерево функций изображено на Ошибка!
Источник ссылки не найден.
61

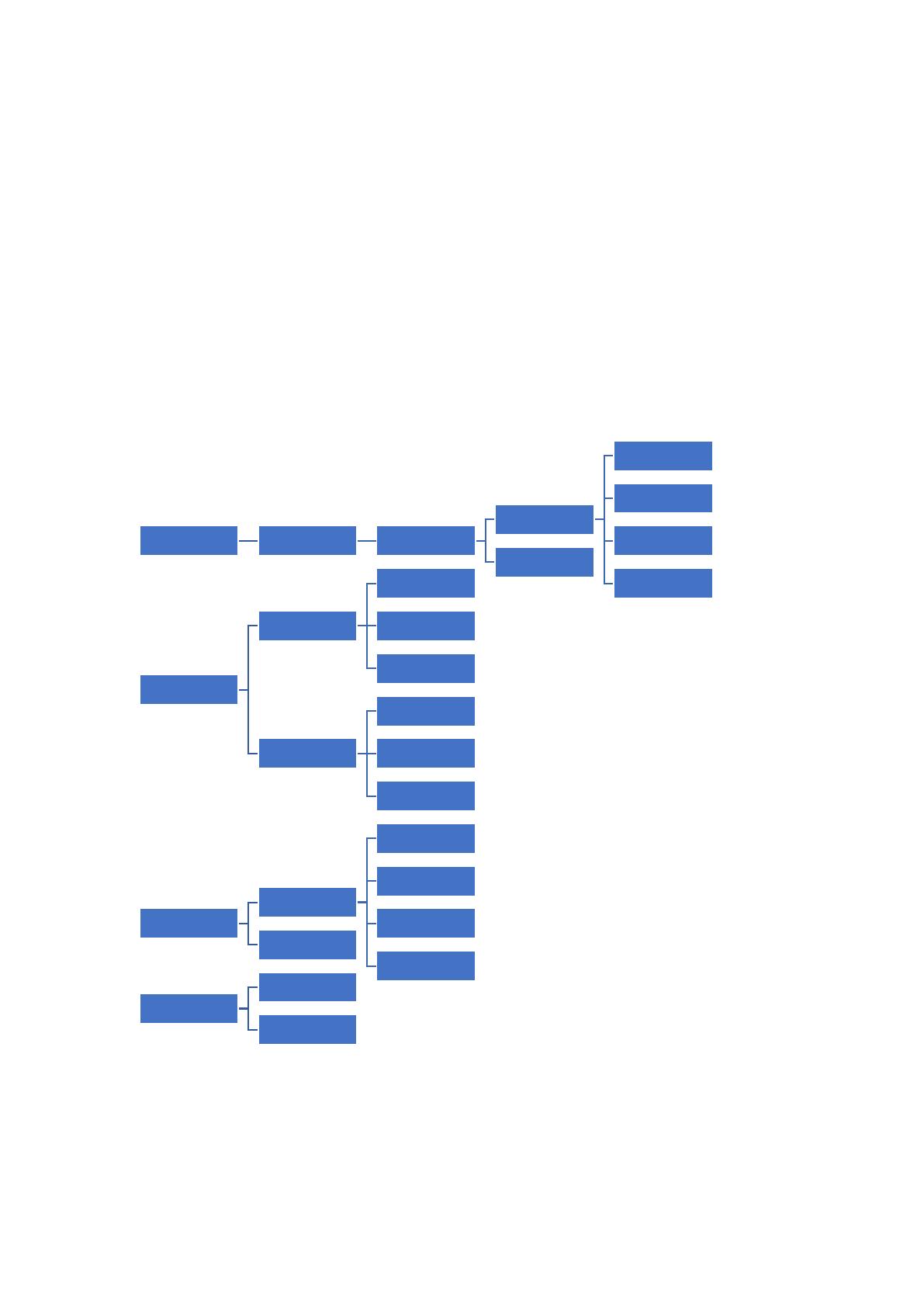

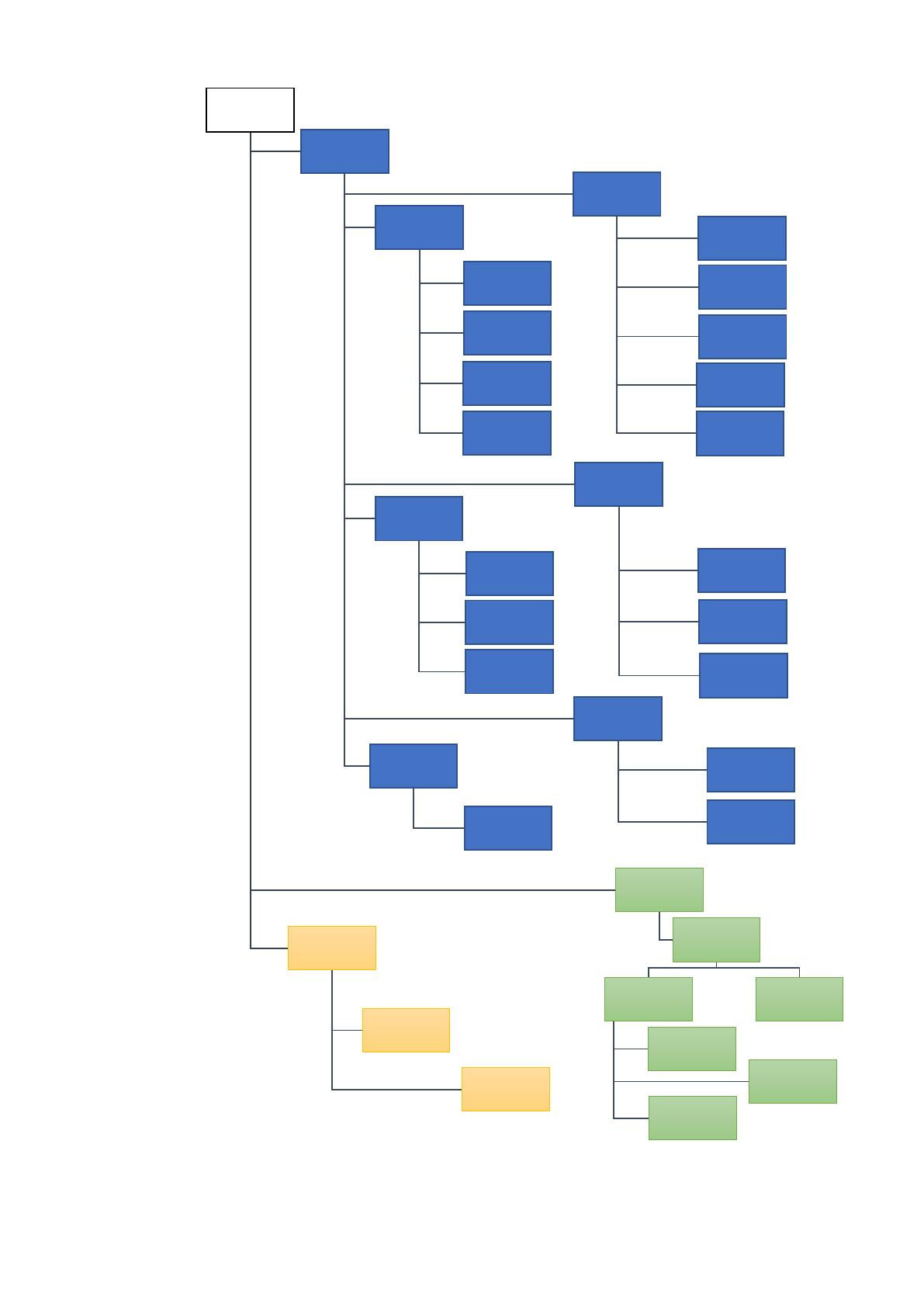

Рисунок 17 Дерево функций проектной системы
Функции
Безопасность
Аутентификация
Проверка сессии
Общие
Регистрация
Новое заявление
Получение
заявления(UUID)
Изменение
заявления
Удаление
Обращения
Аннулирование
обращения
Формы
Создание новой
формы
Изменение формы
по ID
Получение формы
(новой)
Получение формы(с
данными)
Поиск
Поиск по СНИЛС
Поиск по Анкетным
данным
Поиск по Документу
Статистика
По Темам
обращения
По Специалистам
По Регионам
Интеграция
Отправка в Целевую
подсистему
Сохранение
результата
рассмотрения
Выходные
документы
Формирование
документа (по
регистрации)
Администрирование
Редактирование
справочников
Общие справочники
Добавить
Изменить
Удалить
Пользователи
62
Кроме общих функций в системе присутствуют функции безопасности и
функции администрирования. К функциям безопасности следует отнести
функцию аутентификации – позволяющей проводить идентификацию и
аутентификацию пользователя, и функцию по проверки сессии – в целях
безопасности время бездействия в пользователя в системе должно быть
ограничено. К функциям администрирования относятся служебные функции по
настройке системы, определением состава справочников, пользователей и ролей.
Систематизировав функции системы можно составить схему навигации по
системе (диалог системы) - Ошибка! Источник ссылки не найден.
Рисунок 18 Диалог системы
Диалог системы структурно схож с функциональной структурой.
Единственным дополнением можно отметить диалог на этапе регистрации. После
заполнения формы регистрации оператору предоставляется выбор
Главное меню Новое обращение Выбор тематики
Регистрация
Печатные формы
Результаты
рассмотрения
Аннулировать
Удаление
обращения
Отмена
Перейти к
обращению
Поиск
По СНИЛС
По Анкетным
данным
По Документу
Статистика
По Тематикам
По Регионам
По Специалистам
Администрирование
Редактирование
справочников
Адреса
Страны Мира
Тематики
Территориальные
органы
Редактирование
пользователей
Меню профиля
Просмотр профиля
Выход
63
зарегистрировать обращение и передать его в целевую подсистему, либо
отказаться. Если регистрация производится, по в дальнейшем оператор
распечатывает расписку уведомление (см Ошибка! Источник ссылки не
найден.), тематической заявление по утвержденной форме (см Ошибка!
Источник ссылки не найден.), для подписания гражданином обратившимся в
управление Пенсионным Фондом. На данном этапе так же имеется возможность
просмотреть результаты рассмотрения обращения, либо аннулировать
обращение, либо удалить.
2.3.2. Характеристика базы данных
База данных состоит из двух типов таблиц: таблицы бизнес-данных и
вспомогательные справочники. При проектировании таблиц стоит уделить
пристальное внимание к скорости доступа.
Описание структуры таблицы «Регистрации» представлено в Таблица № 5
Таблица № 5
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
UUID
id
UUID
128 бит
Первичный ключ
Тематика
обращения
theme_id
bigint
8 байт
Внешний ключ
Содержания
Обращения
address_id
bigint
8 байт
Внешний ключ
СНИЛС
snils
varchar
11 симв.
Индекс
Регистрационный
номер
regnum
varchar
15 симв.
Индекс
Фамилия
family
varchar
50 симв.
Индекс
Имя
name
varchar
50 симв.
Индекс
Отчество
patronymic
varchar
50 симв.
Индекс
Структура таблицы «Регистрации»
64
Продолжение таблицы № 5
Наименование
поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Дата рождения
birthday
date
4 байт
Индексированное
поле
Статус
обращения
status
Integer
4 байт
Индексированное
поле
Дата подачи
receive_date
date
4 байт
Дата
регистрации
register_date
Timestamp
с учетом
часового
пояса
8 байт
Индексированное
поле
Дата изменения
edit_date
Timestamp
с учетом
часового
пояса
8 байт
Индексированное
поле
Идентификатор
района
регистрации
register_area_id
bigint
8 байт
Внешний ключ
Идентификатор
специалист
регистрации
register_user_id
bigint
8 байт
Внешний ключ
Идентификатор
Специалиста,
совершившего
изменение
edit_user_id
bigint
8 байт
Внешний ключ
Активность
заявления
is_active
boolean
1 байт
Индексированное
поле
Данные
регистрации
data
jsonb
-
65
Структура таблицы «Документы» представлена в Таблица № 6
Таблица № 6
Наименование
поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Идентификатор
id
uuid
128 бит
Первичный ключ
Идентификатор
регистрации
register_id
uuid
128 бит
Внешний ключ
Идентификатор
документа
document_id
bigint
128 бит
Внешний ключ
Серия
документа
seria
varchar
10
символов
Индексированное
поле
Номер
документа
number
varchar
30
символов
Индексированное
поле
Дата выдачи
date
date
4 байт
Индексированное
поле
Срок действия
expire
date
4 байт
Кем выдан
org
varchar
50
символов
Иные данные
по документу
data
jsonb
-
Структура таблицы «Документы»
Таблица № 7 представляет структуру таблицы «Решения»
Таблица № 7
Наименование
поля
Идентификатор
поля
Тип поля
Длина поля
Прочее
Идентификатор
id
uuid
128 бит
Первичный
ключ
Идентификатор
регистрации
register_id
uuid
128 бит
Внешний
ключ
Идентификатор
решения
result_id
bigint
8 байт
Внешний
ключ
Структура таблицы «Решения»
