36
Во втором разделе должен быть представлен список новых заявок от
сотрудников организации, которые еще никто не взял в работу. Сотрудники
техподдержки могут выбрать из этого списка заявки и взять из в работу. Заявки,
которые взяты в работу также должны отражаться в разделе заявок,
обрабатываемых сотрудником технической поддержки. Также в этом разделе
должна быть возможность формирования отчета.
В разделе для администрирования должны быть формы для
редактирования справочников и управления пользователями
18
. Также
администратору должны быть доступны перечни заявок и возможность
отслеживания этапов выполнения каждой заявки. Администратор также должен
иметь права на формирование отчетов.
Поскольку в системе присутствуют разные роли пользователей, для
доступа в систему понадобится авторизация. Все перечисленные элементы
требуют оригинального проектирования.
1.4.2. Обоснование проектных решений по программному
обеспечению
Опишем комплекс проектных решений по программному обеспечению.
Работа системы будет осуществляться в среде операционных система семейства
Windows, а именно в среде операционной системы Windows 10, которая
установлена на каждом персональном компьютере организации. Поэтому
разрабатываемая не должна обладать кросс-платформенностью.
Выбор языка программирования для разработки проекта осуществлялся
на основании следующих критериев:
1. Целевая платформа. В организации на сервере установлена
операционная система Linux, а на компьютерах пользователей – Windows.
Поэтому нужно выбирать такой язык программирования, который позволит
разработать кросс-платформенное приложение. Рассмотрим языки
программирования Java и C++. Если программа написана на C и должна работать
37
на машинах с операционной системой Windows и Linux, тогда потребуются
компиляторы для перечисленных платформ и два разных исполняемых файла. В
случае с языком программирования Java, сгенерированный байт-код может
выполняться на любом компьютере, на котором установлена виртуальная Java-
машина.
2. Гибкость языка. Этот критерий отвечает за легкость добавления к
разработанному программному обеспечению новых функциональных
возможностей, использованию существующих библиотек. Язык
программирования C++ обладает большим количеством библиотек, тогда как
для языка Java необходимо импортировать модули из стандартной библиотеки.
3. Время исполнения. Этот критерий определяет время, которое
необходимо затратить для создания рабочей версии программы. Значение этого
критерия зависит от размера кода. Относительно этого критерия язык
программирования C++ теоретически изучить легче, чем язык Java,
соответственно объем кода на нем будет меньше за одинаковое время.
На основании вышеперечисленных факторов, языком программирования
проекта был выбран язык программирования C++, который обладает:
большей безопасностью по сравнению с другими языками;
возможностью писать обобщенный код с помощью шаблонов;
возможностью использования объектно-ориентированного подхода;
управления ресурсами с помощью RAII;
упрощение программного кода за счет перегрузки функций и
операторов;
более простой обработки ошибок за счет исключений.
Разработка программного кода и последующее сопровождение
разрабатываемой системы будет осуществляться в среде программирования
Microsoft Visual Studio. Эта среда программирования распространяется на
коммерческой основе, но предоставляет пользователями следующие
преимущества: поддержку технологии Windows Forms, возможность
простейшего рефакторинга программного кода и наличие встроенного
38
отладчика, который работает и как отладчик уровня исходного кода, и как
отладчик машинного уровня.
Данные, которые используются в рассматриваемом процессе будут
представлены в виде реляционной модели. А для управления ими в проекте будет
использована реляционная СУБД с открытым исходным кодом «PostgreSQL»,
которая основана на языке SQL, поэтому поддерживает множество
возможностей стандарта SQL:2011 [17]. Выбранная СУБД поддерживается
операционной системой Microsoft Windows.
1.4.3. Обоснование проектных решений по техническому
обеспечению
Проанализировав техническую архитектуру организации был сделан
вывод о том, что для решения поставленной задачи хватит имеющихся ресурсов.
Разрабатываемая система будет использоваться ежедневно в рабочее время 50
сотрудниками. На основании этих данных был сделан вывод о том, что уровень
нагрузки на сетевую инфраструктуру составит 30%, а нагрузка сервера баз
данных будет составлять 25%. Поэтому для внедрения системы отсутствует
необходимость в покупке высокопроизводительного серверного оборудования.
Однако для хранения входной, оперативной и нормативно-справочной
информации потребуются дополнительные ресурсы. Поэтому необходимо
укомплектовать сервер организации дополнительным жестким диском объемом
не менее 1Тб. Проанализировав предложения на рынке, был сделан выбор в
пользу жесткого диска Seagate 5900 SkyHawk [ST2000VX008] объемом 2 Тб и
стоимостью 32 990 тенге.
Характеристики ПК сотрудников организации имеют достаточный
уровень производительности для функционирования разрабатываемой
информационной системы, в связи с чем не подлежат модернизации.
39
2. ПРОЕКТНАЯ ЧАСТЬ
2.1. Разработка проекта автоматизации
2.1.1. Этапы жизненного цикла проекта автоматизации
Процессе разработки программного обеспечения выполняется большой
комплекс работ разными специалистами
2
. Поэтому, лицу, ответственному за
выполнение проекта (проектному менеджеру) необходимо осуществлять
постоянный контроль для того чтобы не нарушить сроки выполнения проекта и
не превысить бюджет проекта. Поэтому специалистами в области
информационных технологий были разработаны стандарты, регламентирующие
процесс разработки программного обеспечения.
Важно отметить, что все стандарты разработки программного
обеспечения представляют собой набор рекомендаций относительно процесса
разработки. Они не имеют жестких рамок, потому что разработка программного
обеспечения для разных сфер деятельности может включать в себя разные
процессы. Как правило в каждой организации, занимающейся созданием
программного обеспечения, процесс разработки индивидуальный.
Однако стандарты разработки программного обеспечения не являются
бесполезными, потому что они содержат комплекс рекомендаций относительно
рабочей документации проекта, последовательности выполнения и набора
процессов.
Для разработки программного обеспечения, автоматизирующего процесс
обработки заявок, был выбран стандарт ГОСТ Р ИСО/МЭК 16326 «Программная
инженерия. Руководство по применению ГОСТ Р ИСО/МЭК 12207 при
управлении проектом»
1
. Отличие этого стандарта от других заключается в
четкой практической направленности. Он предоставляет руководителям
проектов набор инструментов для выбора процессов жизненного цикла для
каждого конкретного проекта разработки программного обеспечения.
Процессы разработки программного обеспечения в этом стандарте
названы активностями, также он содержит перечень правил конструирования
процессов проекта из них. Стандарт содержит следующие виды активностей:
40
активностей управления проектами;
активности, предшествующие разработке программного продукта;
активности по разработке программного обеспечения;
активности, выполняемые при завершении разработки;
общие активности.
Перечисленные активности подходят под любую модель жизненного
цикла. Но для рассматриваемого проекта была выбрана итерационная модель
жизненного цикла. Также эта модель известная как модель с промежуточным
контролем. Поскольку на каждом этапе разработки программного обеспечения
выполняется комплекс работ, перед руководителем проекта стоит задача
постановки цели каждого этапа и оставление перечня конечных результатов. Это
позволит увеличить контроль процесса разработки.
Итерационная модель включает в себя следующие этапы:
1. Анализ;
2. Планирование;
3. Проектирование;
4. Реализация проекта.
5. Тестирование проекта.
6. Эксплуатация проекта.

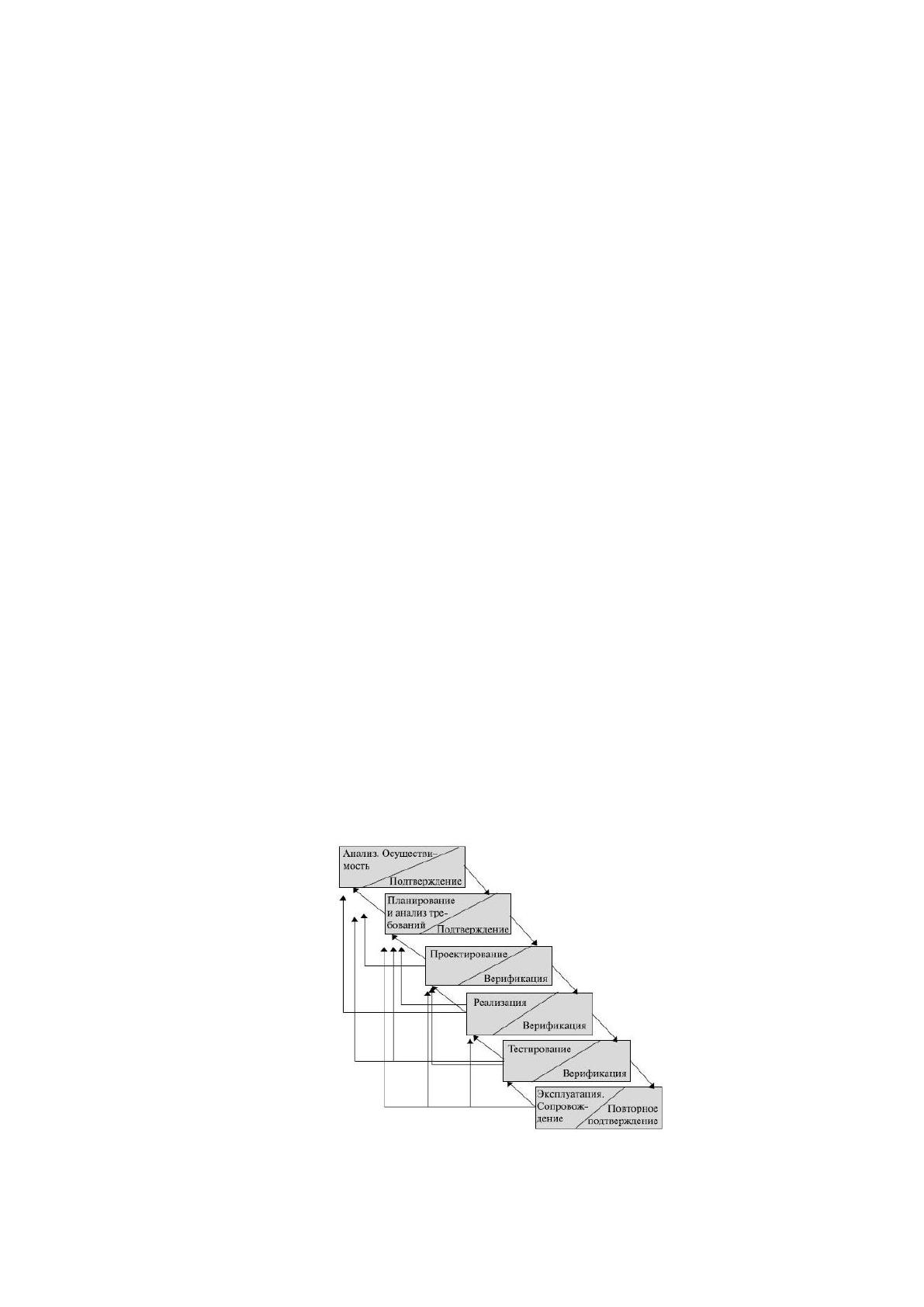

Взаимосвязь перечисленных этапов представлена на рисунке 8
15
.
no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no
no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no
no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no
no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no
no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no
Рисунок 8. Итерационная модель жизненного цикла
программного обеспечения
41
Эта модель жизненного цикла программного обеспечения была выбрана
потому что в ней предусмотрена возможность устранять выявленные недостатки
проектирования и программирования на более поздних этапах с помощью
частичного возврата на предыдущие этапы. Однако в процессе разработки
необходимо учитывать, что позже будет выявлена ошибка, тем дороже будет
стоить ее исправление. Если стоимость трудозатрат, которые необходимы для
обнаружения и устранения ошибок на этапе реализации принять за единицу, то
стоимость трудозатрат на выявление и устранение ошибок на этапе
планирования будет в 5-10 раз меньше, а стоимость выявления и устранения
ошибки на этапе сопровождения обойдется разработчику в 20 раз больше.
Внедрение программного продукта осуществляется на стадии
эксплуатации. Работы на этом этапе формируются в соответствии с одной из
следующих стратегий:
Параллельная стратегия предполагает, что сотрудники предприятия
будут одновременно работать и в старой системе, и в новой. Успех внедрения
системы будет заключаться в согласовании выходных документов обоих систем.
Стратегия скачка предполагает, что старая система снимается с
эксплуатации и пользователи начинают работать с новой системой без
предварительной проверки ее работоспособности.
Стратегия пилотного проекта предполагает, что новая система будет
внедрена на каком-то одном участке работ, что позволит минимизировать риски
и показывает большую надежность.
Стратегия узкого места предполагает, что автоматизация затронет
только один выполняемый процесс и деятельность сотрудников, которые в нем
задействованы.
Из перечисленных стратегий наиболее подходящей является стратегия
узкого места. Она будет использована в проекте потому что деятельность
организации автоматизирована, кроме процесса обработки заявок на
техническую поддержку. Только этот участок нуждается в автоматизации.
42
На основании вышеизложенного составим перечень работ проекта
разработки системы, автоматизирующей процесс обработки заявок на
техническую поддержку
12
:
1. Анализ:
Предпроектное обследование;
Выявление недостатков бизнес-процессов;
Постановка цели проекта.
2. Планирование:
Выявление требований к проекту;
Определение перечня работ проекта;
Определение необходимых ресурсов;
Согласование бюджета проекта;
Формирование проектной команды;
Оформление договора;
Согласование и подпись договора.
3. Проектирование:
Проектирование архитектуры проекта;
Проектирование пользовательского интерфейса;
Проектирование базы данных;
Создание технического задания.
4. Реализация проекта:
Разработка пользовательского интерфейса системы;
Разработка программных модулей системы;
Разработка базы данных;
Подключение базы данных к проекту.
5. Тестирование проекта:
Проведение тестов;
Составление отчета;
Устранение недостатков;
Повторная проверка.
43
6. Эксплуатация проекта:
Установка и настройка системы;
Проведение приемочных испытаний;
Подпись документов.
Таким образом разработка программного обеспечения будет
осуществляться согласно стандарту ГОСТ Р ИСО/МЭК 16326, итерационной
модели жизненного цикла и стратегии внедрения «узкое место».
2.1.2. Ожидаемые риски на этапах жизненного цикла и их
описание
В процессе работы над каждым проектом необходимо выявление рисков.
Риски проекта могут быть следующими:
1. Человеческими.
2. Временными.
3. Финансовыми.
Эти виды рисков взаимосвязаны между собой. Например, в случае
болезни сотрудника, выполняемую им работу можно отложить, что приведет к
увеличению сроков выполнения проекта или другие сотрудники могут
выполнять эту работу сверхурочно, что потребует дополнительного бюджета.
После выявления рисков руководитель проекта составляет документ «План
реагирования на риски». Это позволяет в самом начале проекта создать
резервные ресурсы, которые могут потребоваться в случае осуществления того
или иного риска.
Для каждого этапа проекта по разработке системы, автоматизирующей
процесс обработки заявок технической поддержки, выделим риски и
разработаем план реагирования на них.
Рисками этапа анализа могут быть:
Неполное выявление требований к системе. Сюда входят и
функциональные, и нефункциональные требования;
44
Ошибки при формировании этапов и работ проекта.
В результате осуществления этих рисков возникнет потребность в
доработке системы, которая будет выявлена на этапе эксплуатации системы.
Реализация этого риска повлечет за собой дополнительные финансовые и
временные затраты.
Чтобы предотвратить эти риски, необходимо использование средств
автоматизации проектирования информационных систем, например, CASE-
средств для моделирования бизнес-процессов на этапе выявления требований
пользователей.
Следующим риском этапа анализа являются ошибки при выявлении
функций системы. При реализации этого риска возникает новый риск
неправильного выбора способа приобретения системы. Предотвращение этого
риска возможно с помощью проведения тщательного анализа всех способов
приобретения системы. Если риск все-таки осуществился, нужно провести
повторный анализ способов приобретения системы.
Опишем риски этапа проектирования. Одним из них является создание
неэффективного плана-графика работ проекта. Это влечет за собой либо
избыточность ресурсов, либо, наоборот, их дефицит. Этот риск относится к
группе финансовых рисков. Устранить его можно с помощью использования
программного обеспечения, автоматизирующего процесс планирования проекта
по разработке системы (например, MS Project, Lotus, GanntPro). При повторном
появлении этого риска потребуется повторная корректировка плана-графика
работ.
На этапе реализации существует риск разработки неправильной
информационной модели и неудобных для пользователя прототипов экранных
форм. Этот риск можно предотвратить с помощью согласования прототипов
экранных форм с пользователями системы. Устранение риска осуществляется
при помощи доработки экранных форм.
45
На этапе проектирования системы основным риском является
неправильный расчет показателей. Этот риск можно устранить на этапе
тестирования системы.
На этапе реализации системы основным риском является некорректная
разработка программного кода. Этот риск можно устранить на этапе
согласования технического задания. Каждый раздел технического задания
должен быть разъяснен заказчику и только после полного согласования
технического задания стоит приступать к разработке системы.
Риском этапа тестирования системы является не полное выявление
ошибок в функционировании системы. Эти ошибки могут быть выявлены на
этапе эксплуатации и потребуют дополнительных затрат на их устранение. Такая
ситуация достаточно часто встречается, минимизировать этот риск можно с
помощью высококвалифицированных специалистов, задействованных не только
на этапе тестирования, но и на этапе реализации. Это может потребовать
увеличения бюджета проекта, но снизит риск дополнительных затрат при
обнаружении ошибок в ходе эксплуатации системы.
Риском этапа внедрения системы являются: некорректное тестирование
технического обеспечения программных модулей. Этот риск предотвращается с
помощью использования лицензионного оборудования, а его устранение
осуществляется с помощью дополнительного тестирования.
Рисками этапа сопровождения являются поломка оборудования,
моральное устаревание программного обеспечения и программных средств.
Поломку оборудования можно предотвратить при помощи регулярного
мониторинга состояния оборудования. Риск морального устаревания можно
предотвратить с помощью гибко разработанной системы и своевременного
осуществления доработки программной архитектуры системы. Эта группа
рисков ложится на заказчиков программного обеспечения.
