52
Данный документ создаётся на основании документа «Заказ билетов», в связи
с чем поля документ, рейс, клиент и сумма заполнятся из документа основания.
Пользователю необходимо указать ответственного сотрудника и случае необходи-
мости скорректировать сумму платежа.

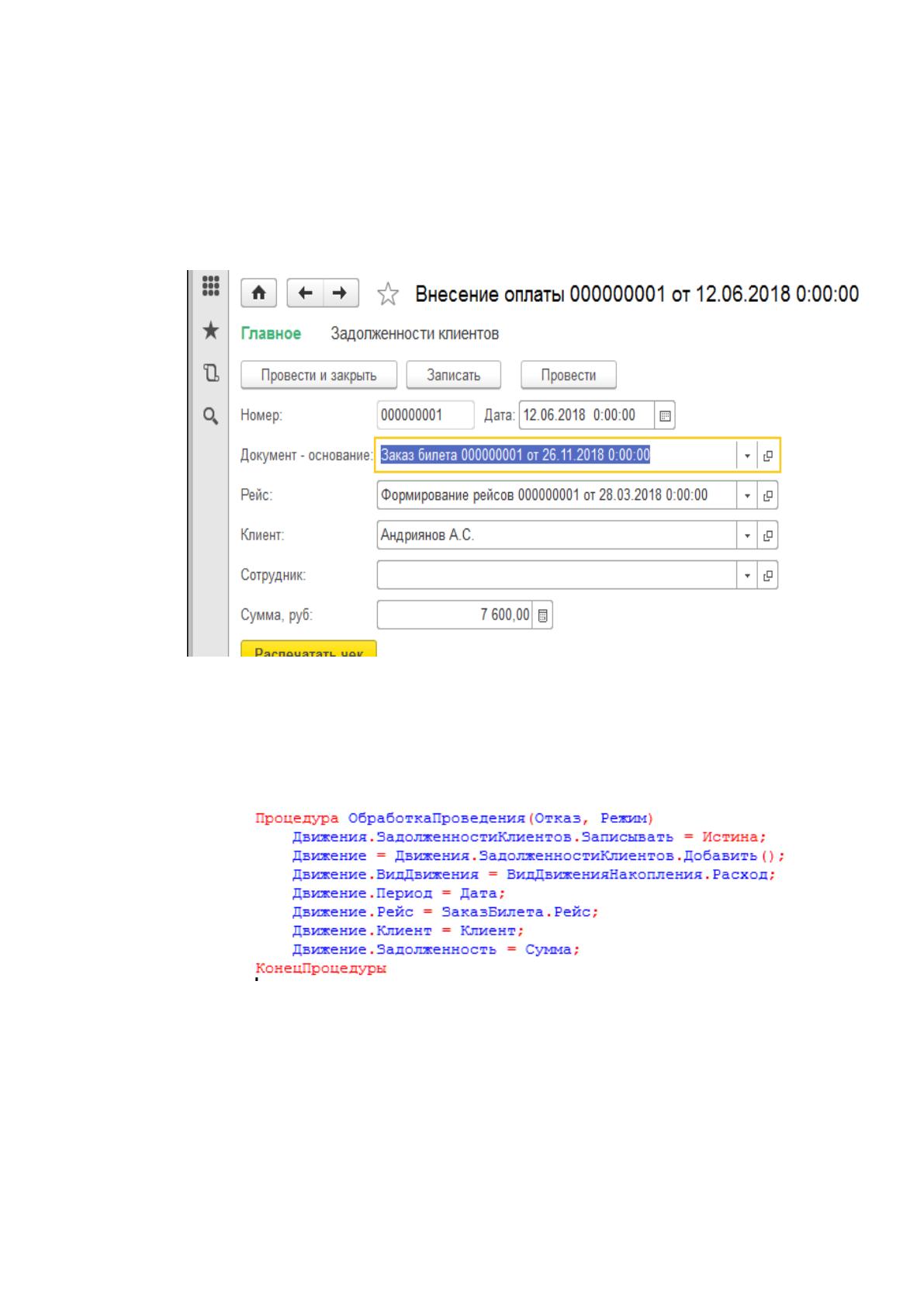

Рис. 22 Форма документа «Внесение оплаты»
Документ формирует движения по регистру накопления «Задолженности кли-
ентов», отражая факт оплат путём уменьшения задолженности.
Рис. 23 Движения документа «Внесение оплаты»
Журнал документов.
Представляется собой реестр документов 3 видов с общими реквизитами
«Клиент», «Рейс», «Сотрудник».
53

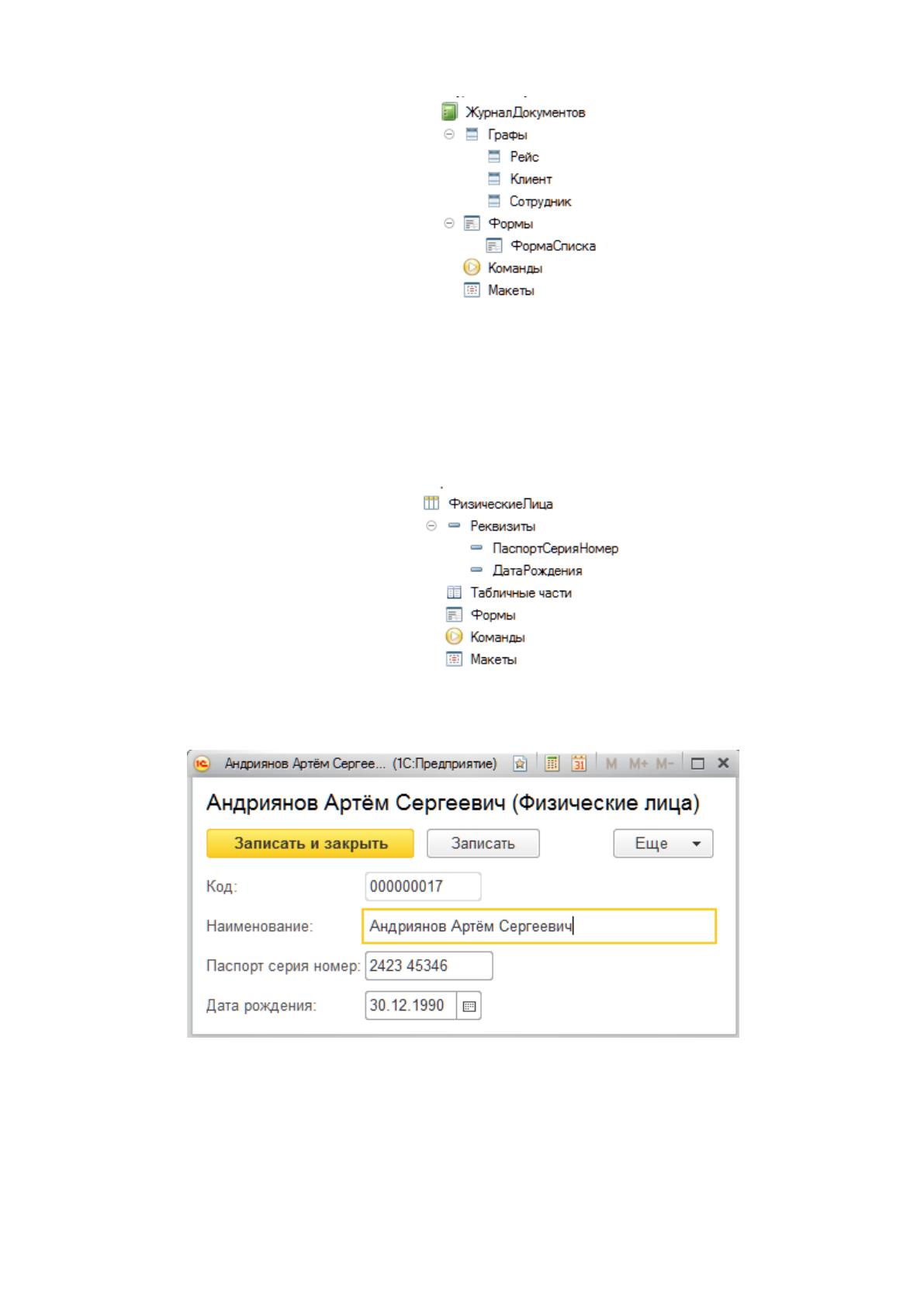

Рис. 24 Структура журнала документов.
Справочники
1. Справочник «Физические лица» - хранит информацию о физических лицах и
данных о них
Рис. 25 Структура справочника «Физические лица»
Рис. 26 Форма элемента справочника «Физические лица»
1. Справочник «Сотрудники» – хранит информации о сотрудниках, работающих
на предприятии, а также данные с предыдущих мест работы.
54

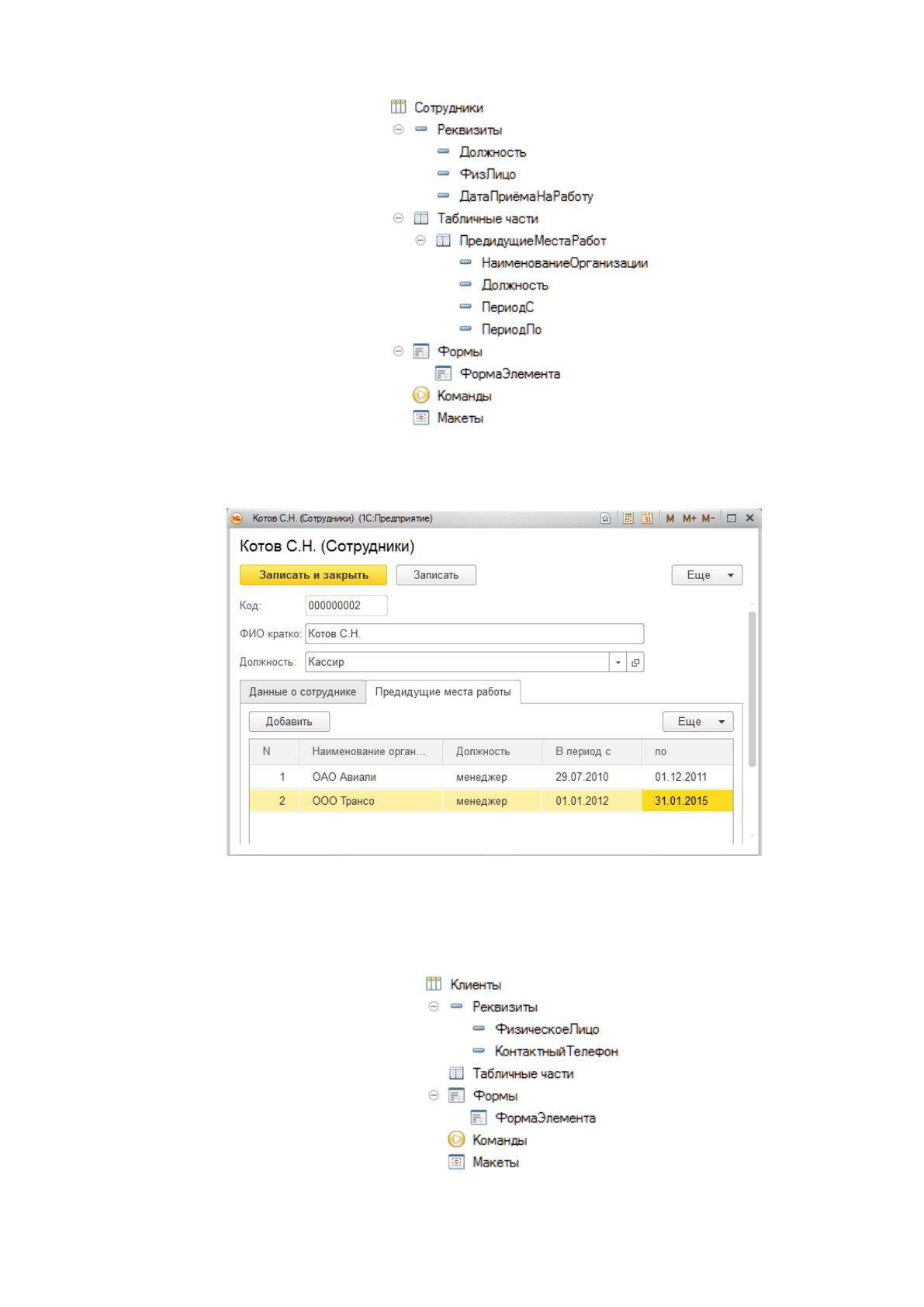

Рис. 27 Структура справочника «Сотрудники»
Рис. 28 Форма элемента справочника «Сотрудники»
1. Справочник «Клиенты» – хранит информацию о клиентах.
Рис. 29 Структура справочника «Клиенты»
55

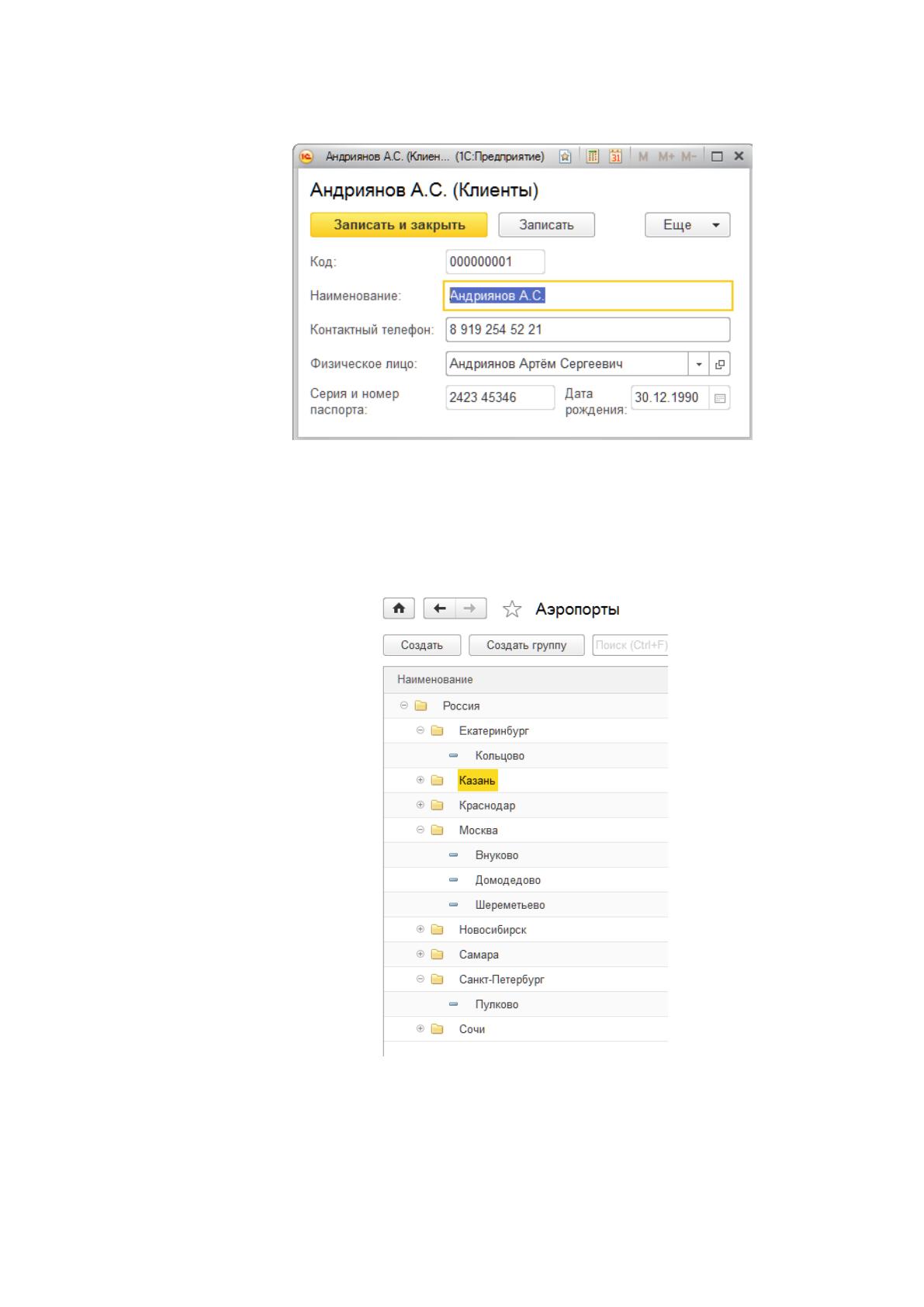

Рис. 30 Форма элемента справочника «Клиенты»
1 Справочник «Аэропорты» – иерархический справочник, который хранит ин-
формацию о аэропортах с группировкой по населённым пунктам и регионам
Рис. 31 Форма списка справочника «Аэропорты»
1. Справочник «Авиакомпании» – хранит информацию о авиакомпаниях.
56

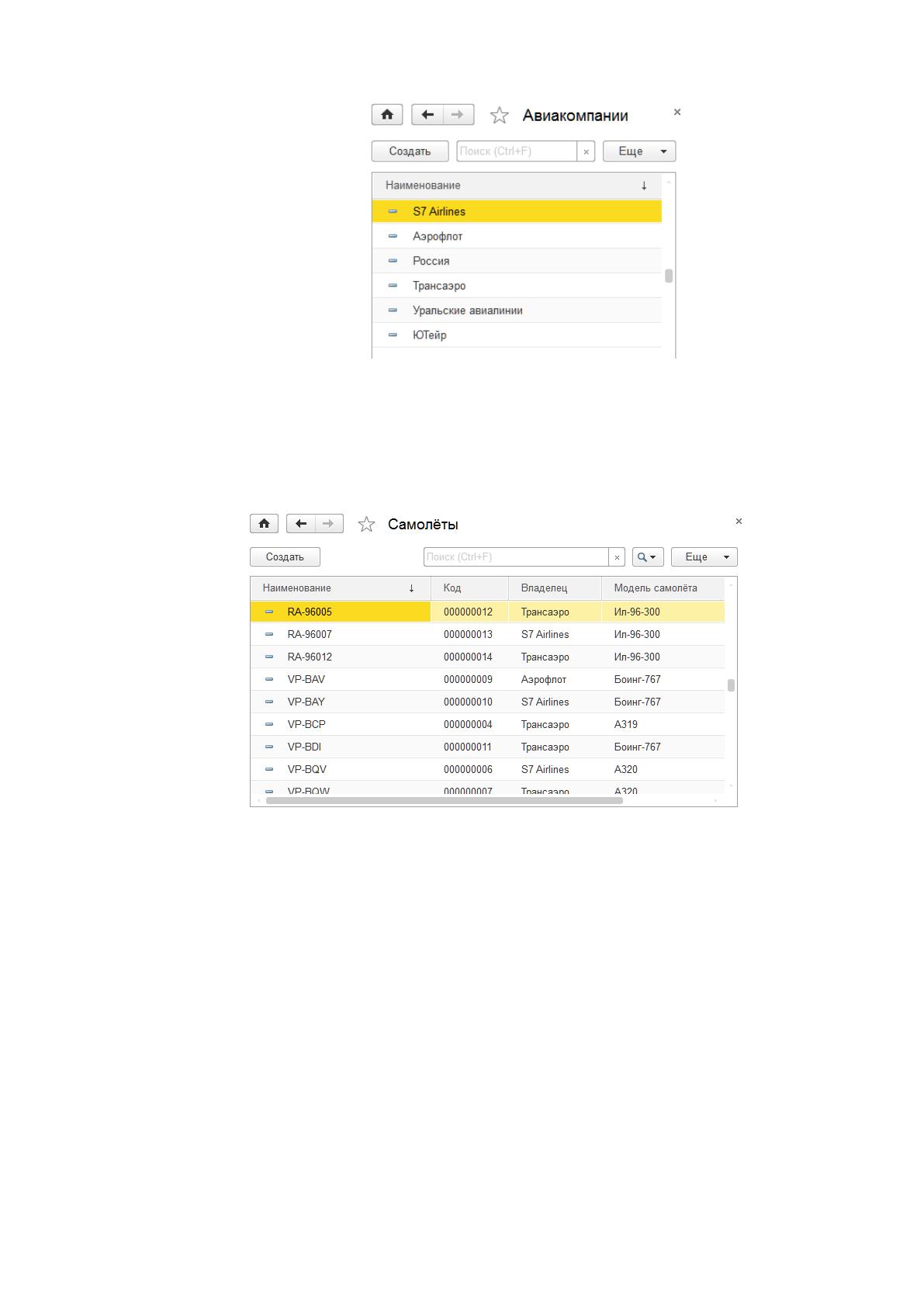

Рис.32 Форма списка справочника «Авиакомпании»
1. Справочник «Самолёты» – подчинённый справочник, который хранит инфор-
мацию о наименовании и модели самолёта
Рис.33 Форма списка справочника «Самолёты»
1. Справочник «Должности» – хранит информацию о должностях, использую-
щихся на предприятии.
Форма констант. В системе используются константы, хранящие данные об ор-
ганизации.
57

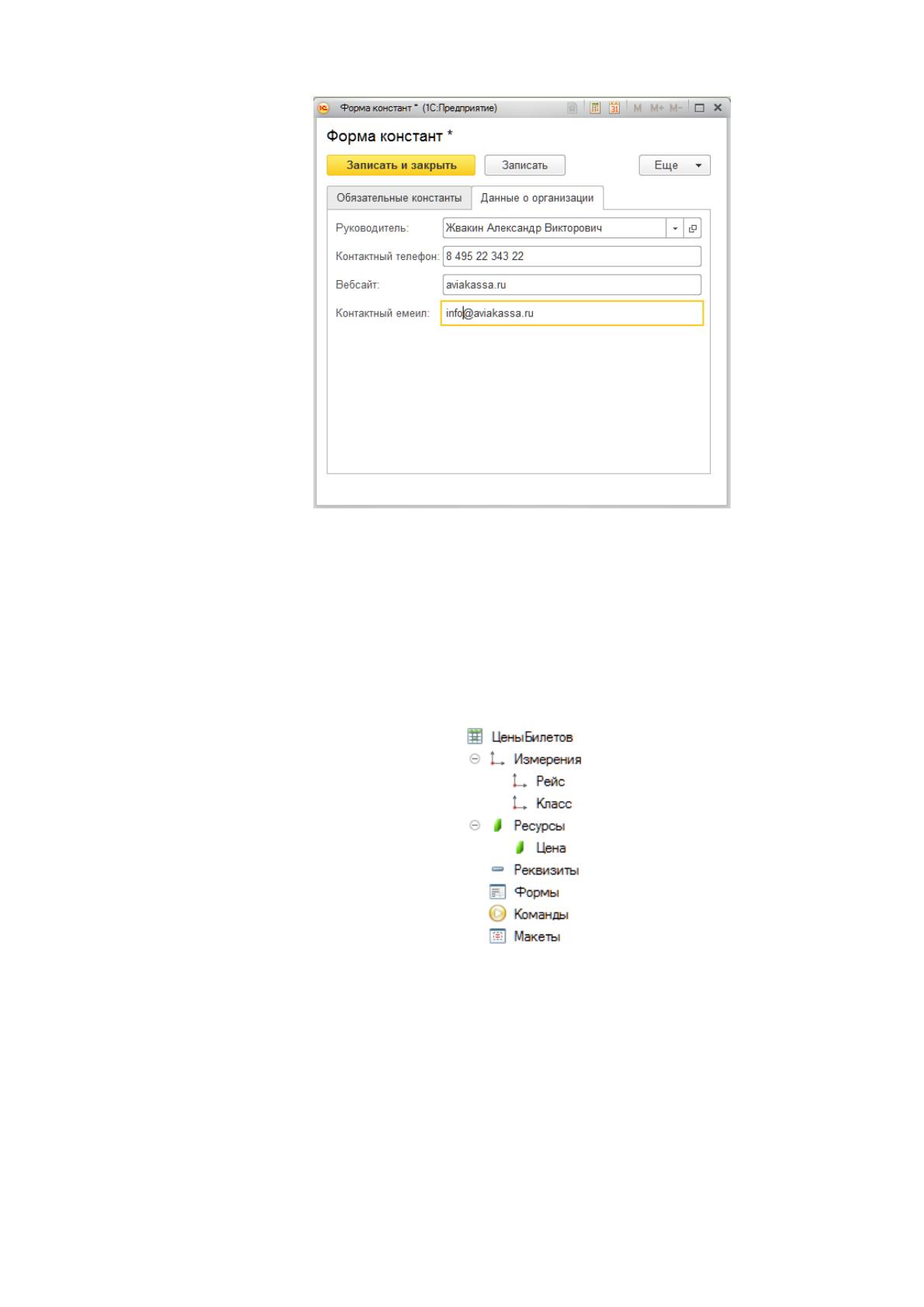

Рис. 34 Форма констант.
Регистры сведений
1. Регистр сведений «Цены билетов» - в данном регистре хранится информация
о стоимости билетов в разрезе рейса и класса авиабилета. Периодичность ре-
гистра: в пределах секунды, режим записи: подчинение регистратору.
Рис. 35 Структура регистра сведений «Цены билетов».
1. Регистр сведений «Скидки» - данный регистр хранит информацию о размере
предоставляемой скидки в разрезе накопленного денежного оборота. Перио-
дичность регистра: в пределах дня, режим записи: независимый.
58

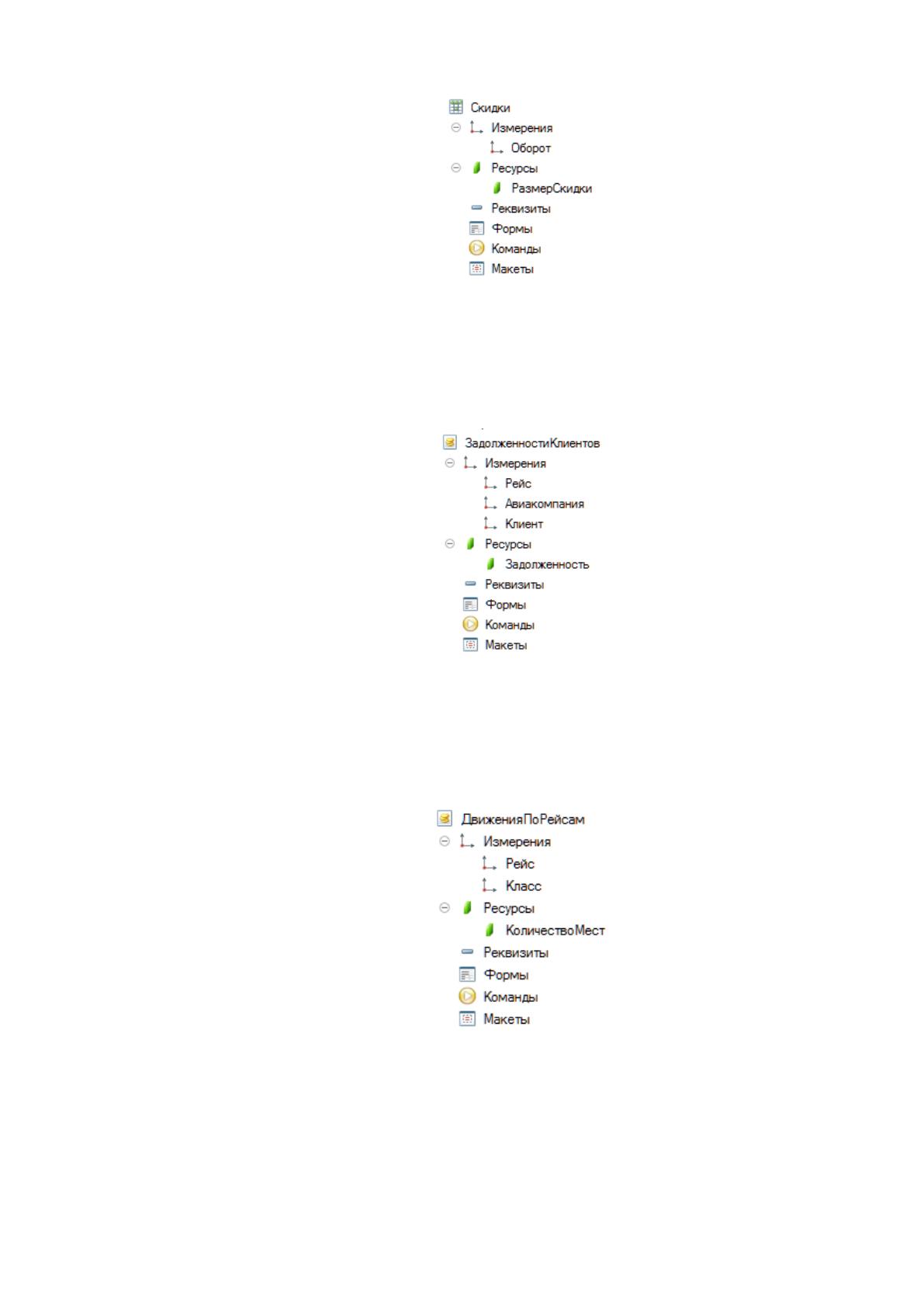

Рис. 36 Структура регистра сведений «Скидки».
1. Регистр накопления «Задолженности клиентов» - регистр остатков и оборо-
тов, отражающий задолженность клиентов по рейсам.
Рис. 37 Структура регистра накопления «Задолженности клиентов»
1. Регистр накопления «Движения по рейсам» регистр остатков и оборотов, от-
ражающий количество свободных мест по рейсам и классу авиабилета
Рис. 38 Структура регистра накопления «Движения по рейсам»
Пользователи. Для разграничения прав пользователей созданы 2 роли – адми-
нистратор и пользователь, которые назначены сотрудникам.
59

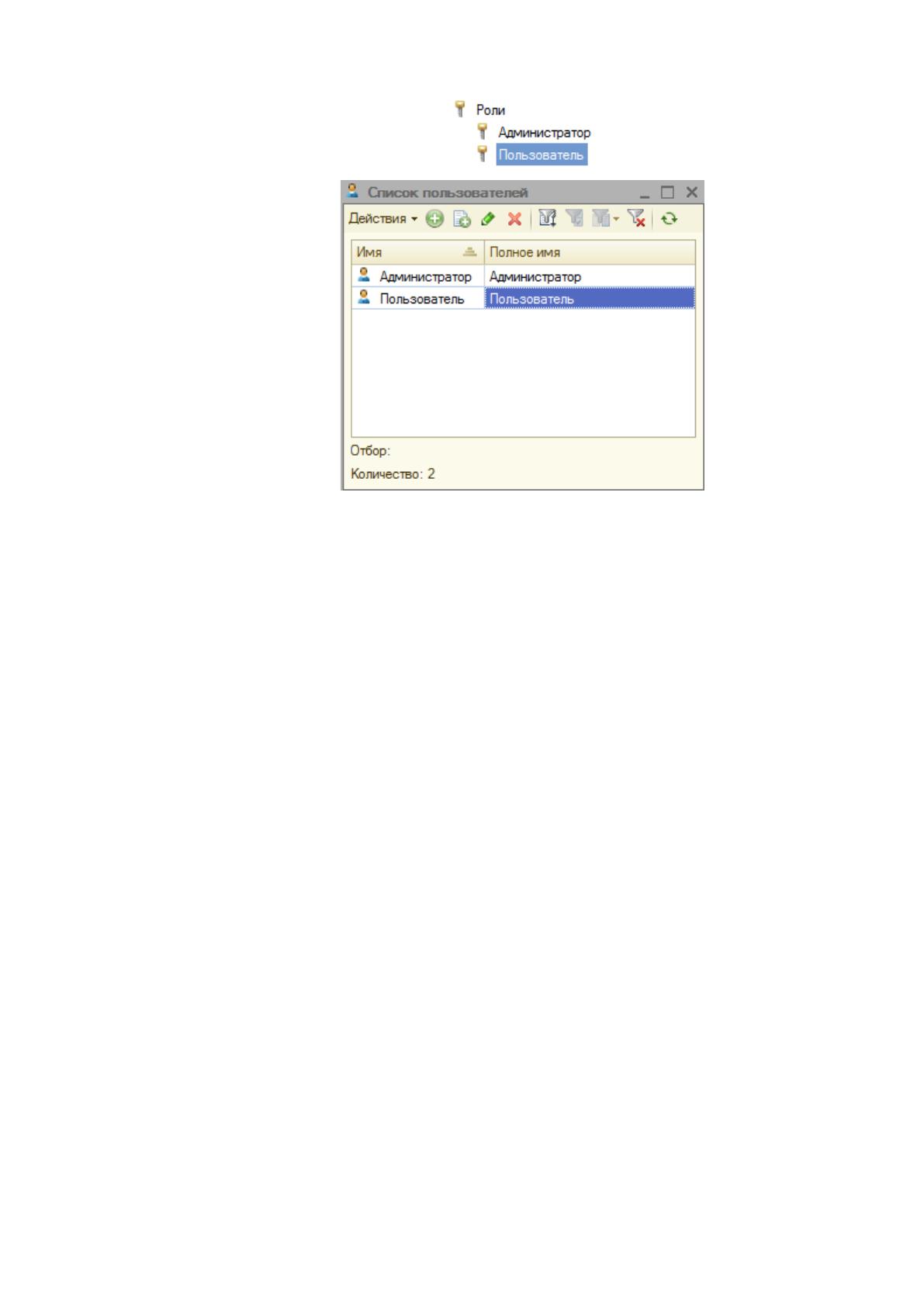

Рис.39 Роли и пользователи
60
2.2.3 Характеристика результатной информации
Отчёты:
1. Отчёт по стоимости билетов – отражает стоимость билетов на рейс с группи-
ровкой по классу авиабилета.

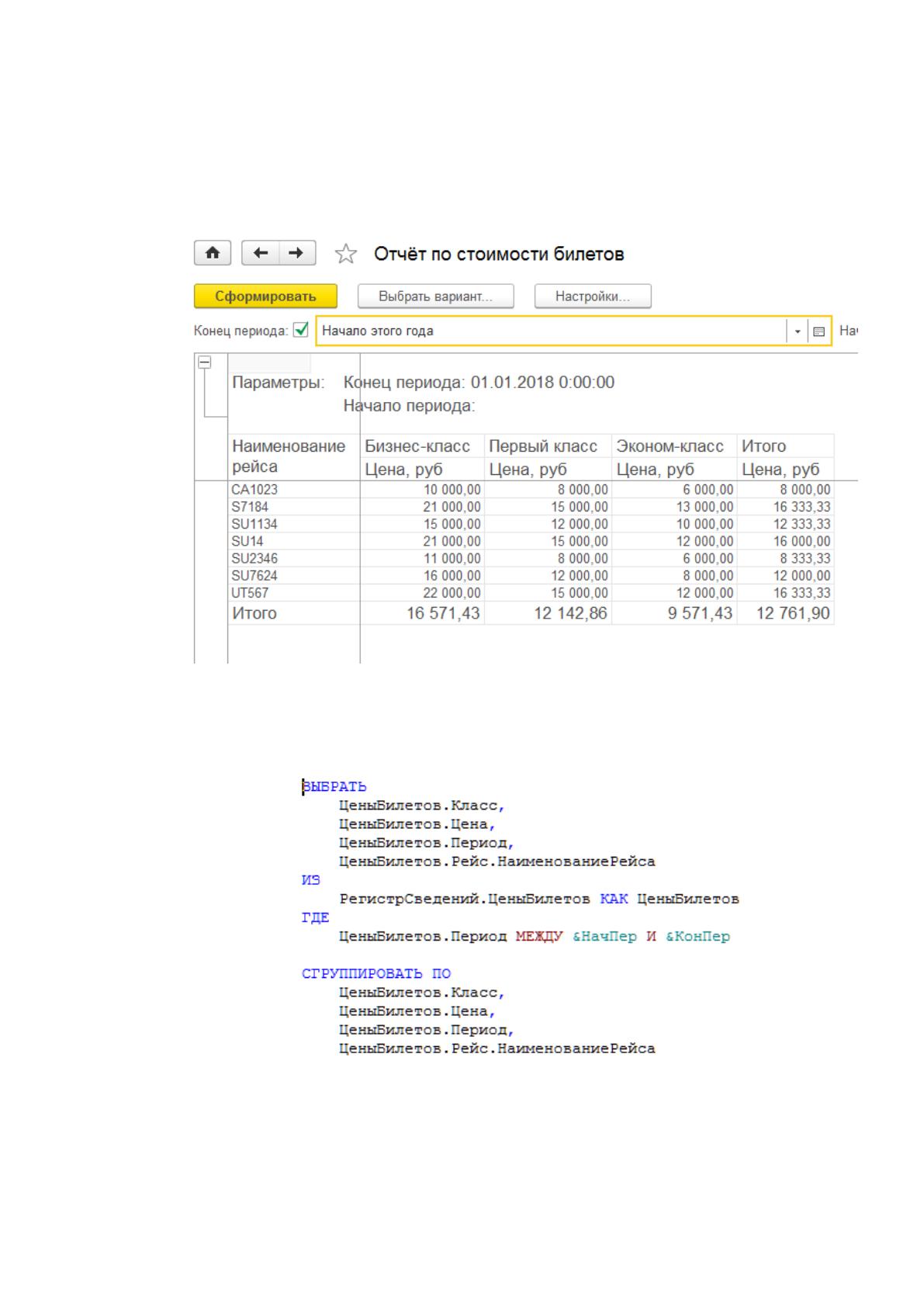

Рис. 40 Форма отчёта «Отчёт по стоимости билетов».
Отчёт формируется путём запроса к регистру сведений «Цены билетов»
Рис. 41 Запрос для формирования выборки данных.
61
1. Отчёт по задолженности клиентов – отражает задолженность клиентов

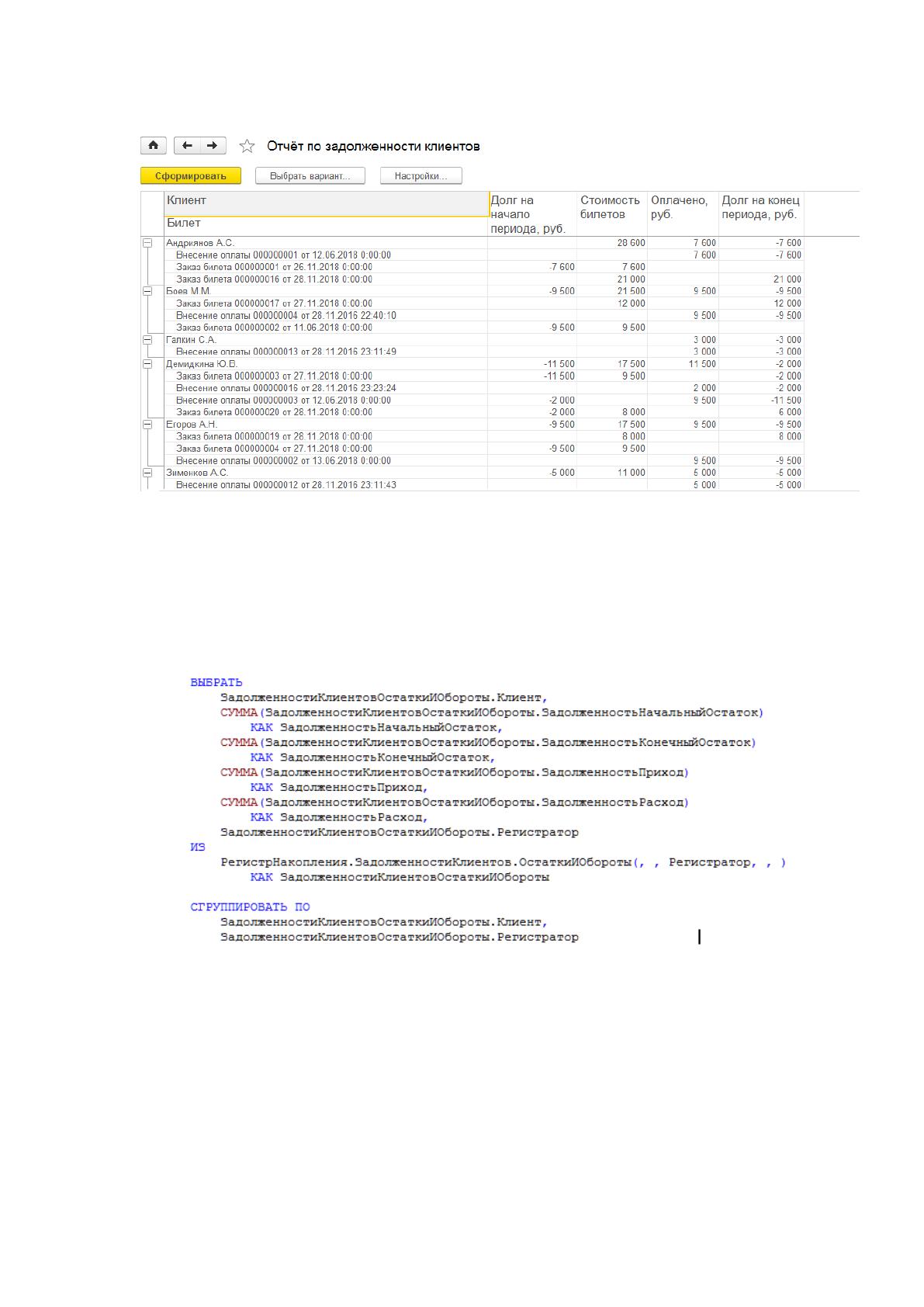

Рис.42 Форма отчёта «Отчёт по задолженности клиентов».
Формируется путём запроса к виртуальной таблице остатки и обороты реги-
стра накопления «Задолженности клиентов».
Рис. 43 Запрос для формирования выборки данных.
1. Диаграмма стоимости билетов по авиакомпаниям – отражает в виде диа-
граммы среднюю стоимость авиабилетов по классам с группировкой по авиа-
компаниям.
