Фитнес клуб
Серверное помещение
Интернет
23 U
2 U Патч панель
1 U ИБП Delta J 1-3 Series UPS
3 U Файл-сервер IBM BladeCenter PS700 Express
3 U Сервер БД IBM BladeCenter PS700 Express
3 U Маршрутизатор IBM System Storage SAN06B-R
3 U Сервер приложений IBM BladeCenter PS700 Express
3 U NAS IBM System Storage N3000
NetGear FVX538
ZyXEL P660HT2
Team Office b362
Team Office b362
АРМ директора
клуба
АРМ
администратора
Отдел продаж ИТ-отдел Другие отделы
МФУ Canon
I-Sensys MF4340D
Planet XRT-501
МФУ Canon
I-Sensys MF4340D
Planet XRT-501
МФУ Canon
I-Sensys MF4340D
Planet XRT-501
Lenovo IdeaPad Y560A1

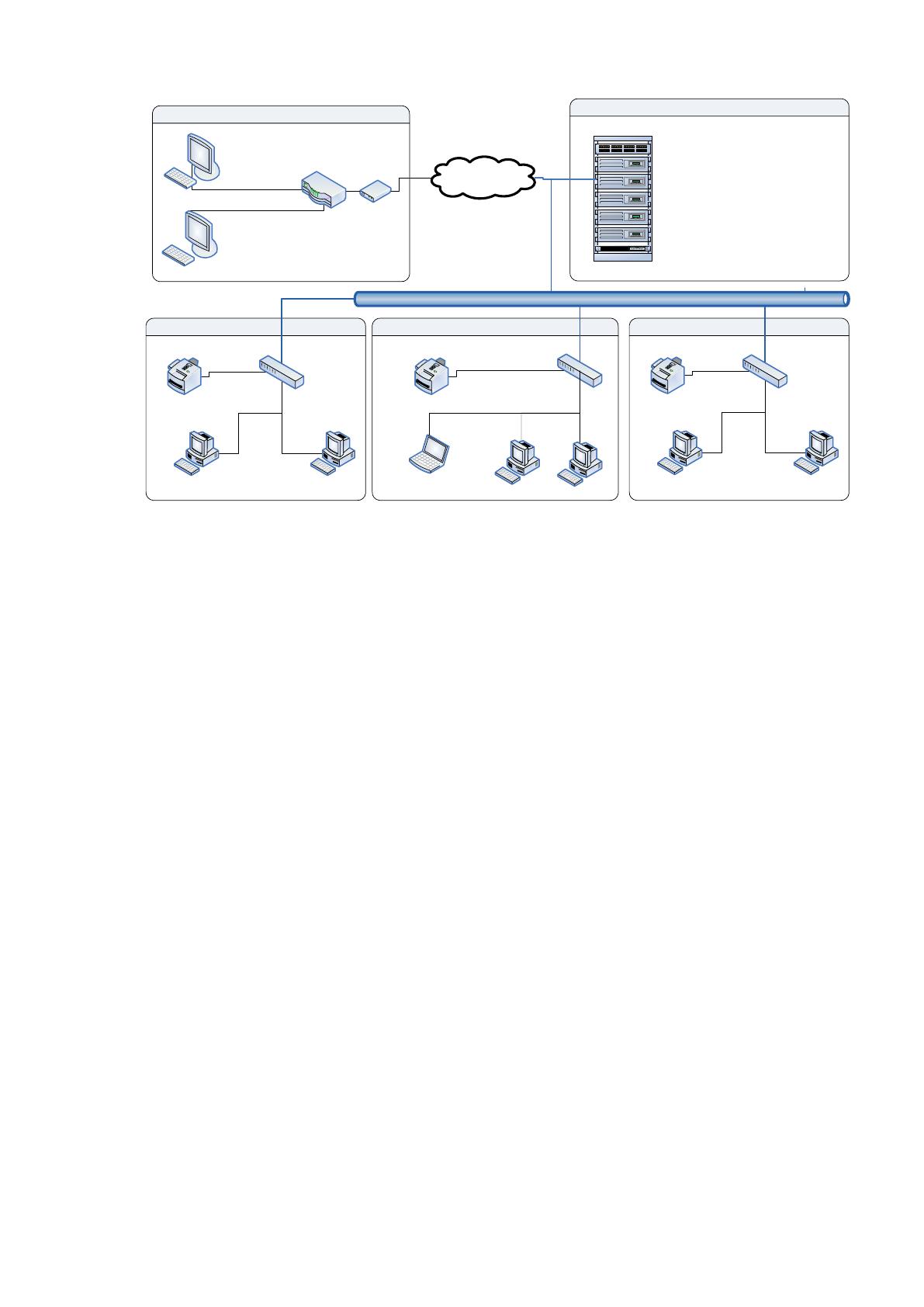

Рисунок 0.1 - Схема технической архитектуры предприятия
16
альная вычислительная сеть построена на основе многопротокольного
маршрутизатора в стойке IBM System Storage SAN06B-R [2].
Данное сетевое устройство обеспечивает высокую производительность,
имеет FC-порты со скоростью передачи данных до 8 Гбит/с и аппаратную
обработку данных для работы портов 1 Gigabit Ethernet (GbE) IP со
скоростью физической линии.
Кроме того, в серверном помещении в телекоммуникационной стойке
расположены следующие устройства:
Blade-cерверы IBM BladeCenter PS700 Express (для организации
файлового сервера, сервера баз данных, сервера приложений);
Модульная дисковая система хранения IBM System Storage
N3000
ИБП Delta J 1-3 Series UPS
Патч-панель.
Сервер имеет следующие технические характеристики:
Четыре процессорных ядра POWER7 с частотой 3,0 ГГЦ
От 4 до 64 ГБ оперативной памяти в восьми разъемах Dual Inline
Memory Module (DIMM)
Высокопроизводительная память Double Data Rate 3 (DDR3) с
частотой до 1066 МГц
Встроенный контроллер Serial Attached SCSI (SAS)
Два отсека для 2,5-дюймовых жестких дисков SAS со скоростью
вращения 10 000 об/мин, поддерживающие внутреннюю память емкостью
300 или 600 ГБ
Встроенный двухпортовый адаптер Integrated Virtual Ethernet
(IVE) Dual Gigabit
Модульная дисковая система имеет следующие характеристики:
Физическая емкость системы хранения – до 136 ТБ
До 4 ГБ памяти с функцией обнаружения и исправления ошибок
(Error Checking and Correction, ECC)
17
8 полнодуплексных портов Ethernet стандарта 10/100/1 000 Base-
T
12 портов FC 4 Гбит/с
2 порта FC 8 Гбит/с
Диагностический индикатор (LED)/ЖК-дисплей (LCD)
Два резервированных интегрированных охлаждающих
вентилятора с возможностью «горячей» замены и блоки питания с
автоматической регулировкой и возможностью «горячей» замены [3].
Технические характеристики используемых в стойку ИБП приведены в
таблице 1.1.
Таблица 0.1
Технические характеристики ИБП Delta J 1-3 Series UPS
Наименование
характеристики
Значение
Мощность
1кВА/800Вт
Вход
Напряжение
200 V, 208 V, 220 V,
230 V, 240 V
Диапазон напряжения
160 В ~ 275 В (100%
нагрузка ИБП); 130 В ~
160 В (70% нагрузка
ИБП)
Частота
50 Гц / 60 Гц (± 4.8
Гц)
Коэффициент
мощности
=> 0.97
Выход
Напряжение
200 В, 208 В, 220 В,
230 В, 240 В
Частота
50 Гц / 60 Гц ± 0.05
Гц
18
Диапазон
регулирования
напряжения
±2%
Форма напряжения
Синусоидальный
сигнал
В пользовательской части технической архитектуры размещены АРМ
сотрудников предприятия, которые имеют следующие характеристики:
Процессор Intel Pentium Celeron, 1.6
HDD 120 Гб
Сеть 10/100 Мбит/с
Оптический накопитель DVD±RW
Корпус ATX Miditower 350 Вт
Монитор Acer A221HQbd 15'' Wide.
Сотрудники ИТ-отдела оснащены также ноутбуками Lenovo IdeaPad
Y560A1, которые имеют следующие характеристики:
Операционная система Microsoft® Windows 7 Home Basic
Процессор Intel Core™ i5 Mobile Processor 460M, 2.53GHz (3Mb
Cache)
Оперативная память 4096Mb, DDR3 1066MHz (Максимум
8Gb)
Экран 15,6" WXGA
Разрешение экрана 1366x768
Жесткий диск 500Gb (5400rpm) SATA
Видеокарта ATI™ Mobility Radeon HD5730 1024Mb
Оптический привод DVD-Super Multi Double Layer
Связь Сеть 10/100/1000 Мбит/с (RJ45)
Беспроводная связь WiFi, WiMax, Bluetooth 2.1
19
Также в отделах установлены МФУ Canon I-Sensys MF4340D,
технические характеристики которых приведены ниже:
Таблица 0.2
Характеристика МФУ
Характеристика
Значение
Тип МФУ
лазерный
Цветность печати
черно-белая
Технология печати
лазерная
Количество страниц в месяц
макс. 10 000 страниц в месяц
Страниц в месяц
от 9001 до 15000
Макс. формат принтера
A4
Макс. разрешение для ч/б печати
до 1200 x 600 точек
Разрешение сканера
до 600 x 1200 точек
Разрешение сканера (улучшенное)
до 9600 x 9600 точек
Автоподача оригиналов
односторонняя
Емкость устройства автоподачи
на 1 лист
Технические характеристики рабочих станций , приведены в таблице
1.3.
Таблица 0.3
Технические характеристики рабочих станций Team Office b362
Наименование
характеристики
Значение характеристики
Процессор
Core2 Duo, Pentium Dual-Core, Celeron® 400,
частота системной шины 800/1066/1333МГц. (LGA775)
Память
От 512Мб до 8Гб DDR2-667/800 МГц
Видеоподсисте
ма
Интегрированная Intel® Graphics Media Accelerator
X4500
Жесткие диски
от 80Гбайт, 7200 об/мин, Serial-ATA II (4 порта SATA
20
Наименование
характеристики
Значение характеристики
300)
Сетевой
контроллер
Интегрированный 1Gbit (Realtek RTL8111D)
Корпус
InWin EMR018: MiniTower, БП 350Вт (2 внешних
отсека 5.25", 2 внешних и 5 внутренних отсека
3.5")MiniTower
В качестве сетевого оборудования узлов используются маршрутизатор
NetGear WG103, характеристики которого приведены в таблице 1.4.
Таблица 0.4
Технические характеристики маршрутизатора NetGear WG103
Наименование характеристики
Значение
Количество портов
коммутатора
4 x Ethernet 10/100/1000
Мбит/сек
Поддержка VPN pass through
есть
Размеры (ШxВxГ)
141 x 27 x 100 мм
WAN протоколы
PPPoE, PPTP, IP Routing,
RIP1/2, PAT, PAP, CHAP, MS
CHAP, UDP, TCP, IPCP, SNTP.
Поддержка NAT
Да.
Дополнительная информация
WAN порт - 10/100/1000Base
Доступ в сеть Интернет осуществляется с помощью технологии ADSL
при использовании модема ZyXEL P660HT2 (таблица 1.5).
Таблица 0.5
Технические характеристики модема ZyXEL P660HT2
ADSL
ADSL2+
21
Протоколы
PPPoA, PPPoE
Поддержка IGMP (Multicast)
Есть
DMZ
Поддерживается
NAT
Поддерживается
DHCP-сервер
Есть
Скорость передачи данных
24 Мбит/сек для входящего
трафика, 1 Мбит/сек для
исходящего трафика
Порты Fast Ethernet
4 порта 10/100 Мбит/сек
Порты WAN
1 порт RJ-11
Схема используемой программной архитектуры представлена на
рисунке 1.3.
22
TCP/IP
TCP/IP
TCP
/
IP
TCP/IP
Сервера
Рабочие станции сотрудников
бухгалтерии
Windows 7 Professional Edition 32 bit
HP
StorageWork
s Storage
Mirroring
Дисковый массив
HP Systems
Insight
Manager
TCP/IP
MS Office 2007
Prof
Dr.Web Desktop
Security Suite
WinRar 3.70
Acrobat Reader
9.0
Рабочие станции сотрудников
отдела продаж
1С:Бухгалте
рия 7.7
MS
Windows
Server
2003
Windows 7 Professional Edition 32 bit
Hardware
Inspector
Radmin
Рабочие станции сотрудников ИТ-отдела
Windows 7 Professional Edition 32 bit
MS Office 2007
Prof
Dr.Web Desktop
Security Suite
WinRar 3.70
Acrobat Reader
9.0
Pidgin,
VoipDiscount
MS Office 2007
Prof
Dr.Web Desktop
Security Suite
WinRar 3.70
Acrobat Reader
9.0
1С:Бухгалтерия
7.7
Mozilla Firefox 3
Mozilla Firefox 3
Рабочие станции директоров фитнес
клубов
Windows 7 Professional Edition 32 bit
MS Office 2007
Prof
Dr.Web Desktop
Security Suite
WinRar 3.70
Acrobat Reader
9.0
TCP/IP
TCP/IP
1С-Рарус:
Печать этикеток
и ценников
1С-Рарус:Кассир
1С-Рарус:
Печать этикеток
и ценников
Acrobat Reader
9.0

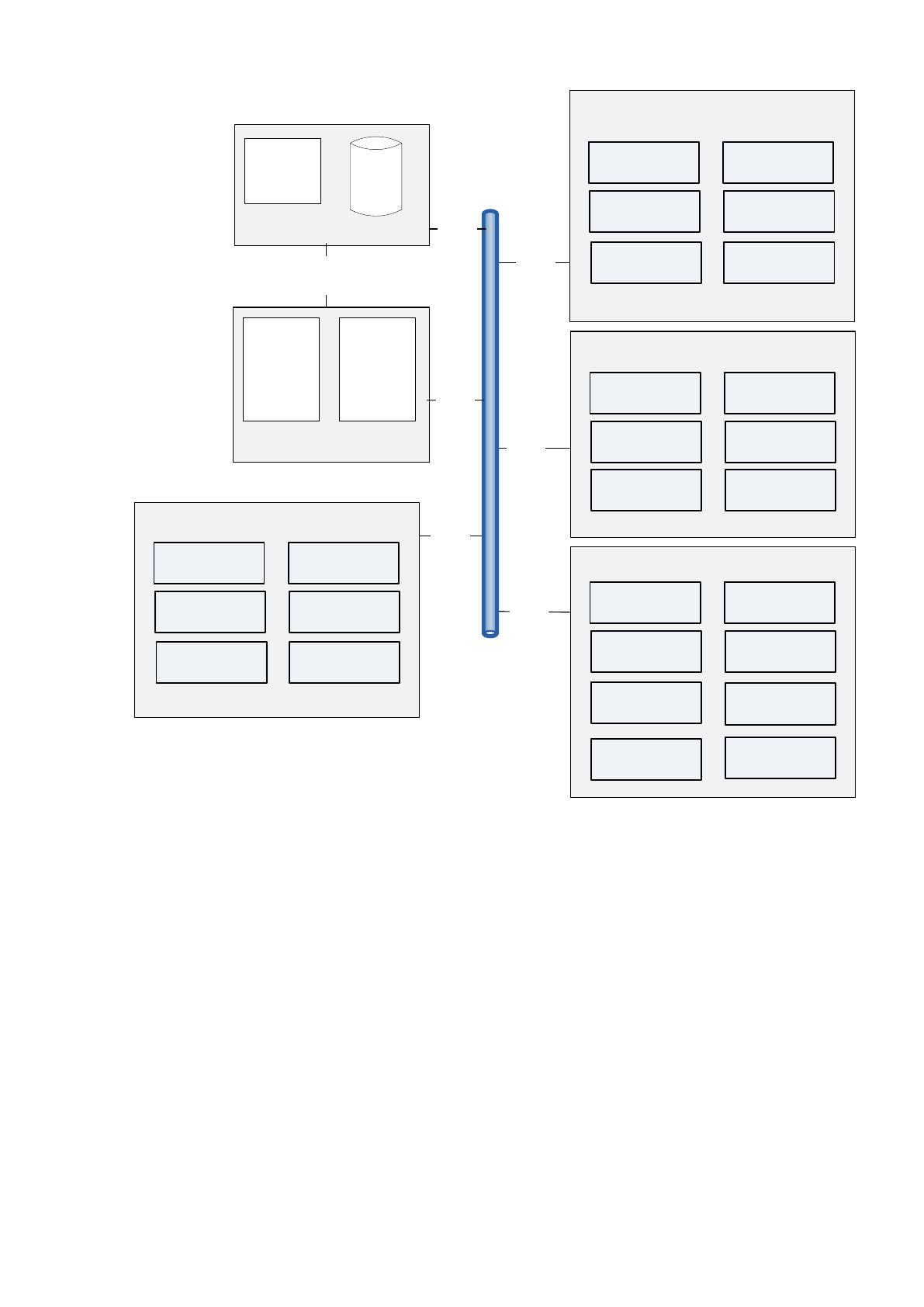

Рисунок 0.2 - Схема программной архитектуры
В соответствии с представленной схемой, в качестве операционной
системы на АРМ пользователей используется Windows 7 Professional Edition
32 bit, в качестве серверной - Windows Server 2003 R2 Enterprise Edition [4].
Операционная система Microsoft Windows Server 2003 R2 Enterprise —
это мощная серверная платформа, обеспечивающая надежную поддержку для
самых важных процессов и нагрузок. В этой редакции предусмотрены
расширенные возможности виртуализации, экономии электроэнергии;
улучшена управляемость; мобильные сотрудники могут проще получать
доступ к ресурсам компании.
23
В качестве пакета офисных приложений установлен MS Office 2007
Prof, включающий в себя MS Word 2007, MS Excel 2007.
Кроме того, на рабочих станциях сотрудников установлено такое
дополнительное ПО, как архиватор WinRar 3.70, Acrobat Reader 8.0,
антивирус Dr.Web Desktop Security Suite.
Сотрудники ИТ-отдела используют следующее программное
обеспечение:
Hardware Inspector;
Radmin;
VoipDiscount.
Pidgin;
Программа Hardware Inspector предназначена для инвентарного учета
компьютеров и другой техники в организациях. Полезна для сисадминов,
обслуживающего персонала, руководителей отделов компьютеризации и
другого IT-персонала. Она значительно облегчит вашу жизнь, избавив от
головной боли, связанной с учетом и планированием компьютерного (и
иного) аппаратного обеспечения [5].
Уникальность программы Hardware Inspector заключается в
возможности вести учет не просто текущего состояния параметров
компьютера, а всей истории жизни каждого устройства [6].
Radmin - это одна из лучших программ удаленного администрирования
ПК для платформы Windows, которая позволяет полноценно работать сразу
на нескольких удаленных компьютерах с помощью обычного графического
интерфейса. Наряду с поддержкой модели безопасности NT и локализацией
на любые языки возможна работа в режимах обмена файлами и Telnet, что
позволяет рассматривать Radmin как интегрированное решение для
удаленного управления организацией любого масштаба.
Сотрудники отдела продаж и директоры магазинов дополнительно
используют 1С-Рарус: Печать этикеток и ценников [7].
24
«1С-Рарус: Печать этикеток и ценников» — программный продукт,
предназначенный для дизайна и печати этикеток и ценников на офисных и
специализированных принтерах с использованием программ системы «1С:
Предприятие» версии 8.3.
Основные возможности
Печать различных объектов (этикетки, ценники, бизнес-карточки,
визитки).
Информация, помещаемая на этикетки и ценники, может
включать текст (под любым углом), штрих-коды (EAN-13, EAN-8, UPC A,
Code 39 и т. д., всего более 20 форматов), графику (простейшие
геометрические фигуры, картинки в одном из наиболее распространенных
форматов GIF, JPEG, BMP, WMF и др.), печатаемые OLE-объекты. Печать
может быть цветной (если цветность поддерживается принтером).
Программный продукт позволяет составлять макеты печатаемых
этикеток, для чего используется диалоговый «Редактор шаблонов»,
входящий в комплект поставки. Редактор дает возможность создавать новые
макеты этикеток или корректировать имеющиеся. Создаваемый или
компонуемый макет визуально отображается на экране именно так, как будет
напечатан. Как правило, макет содержит поля, информация в которые
автоматически подставляется из базы данных при печати.
При помощи специальных «сценариев», создающихся на языке
JScript и позволяющих использовать методы и свойства 1С: Предприятия,
можно извлекать различную информацию из рабочей базы данных
(реквизиты, перечень подчиненных элементов, периодические значения и
др.).
