Организационная структура управления компанией может быть
развернутой или компактно показана в виде отделов. Однако мы имеем дело
с современной компанией, которая привлекает специалистов и экспертов,
фрилансеров на осуществления проектов. Следовательно, схемы
ориентируются не на стены офиса и не на бригады, и линейно-штабная форма
тоже не подходит для таких компаний. Поэтому ориентируемся на
функциональность компании. И на время, которое необходимо для
осуществления функций. Схемы по учету времени и организации
представлены рисунками 1.1 , 1.2, 1.3.

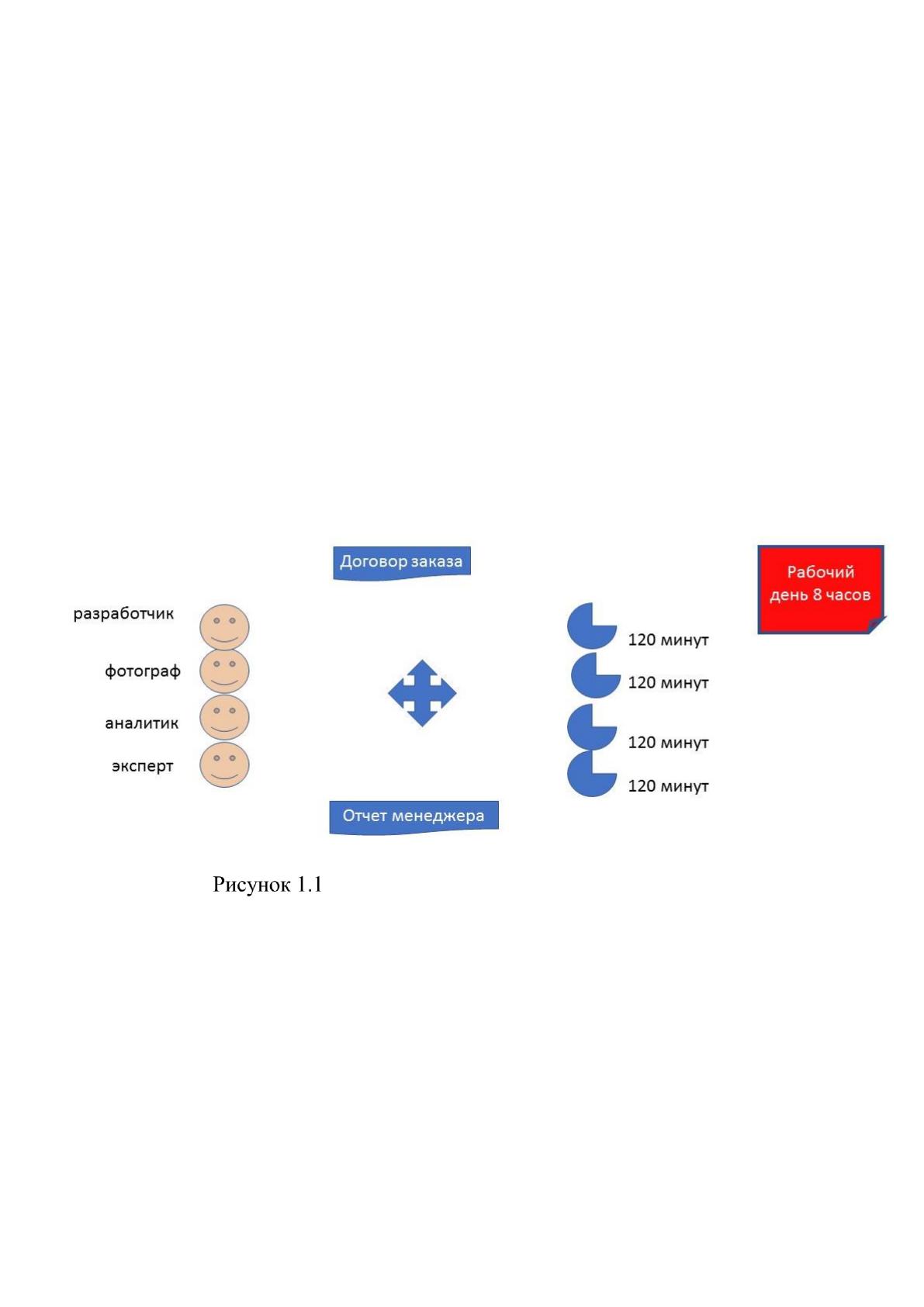

Первый поток времени «Рабочий день»
18

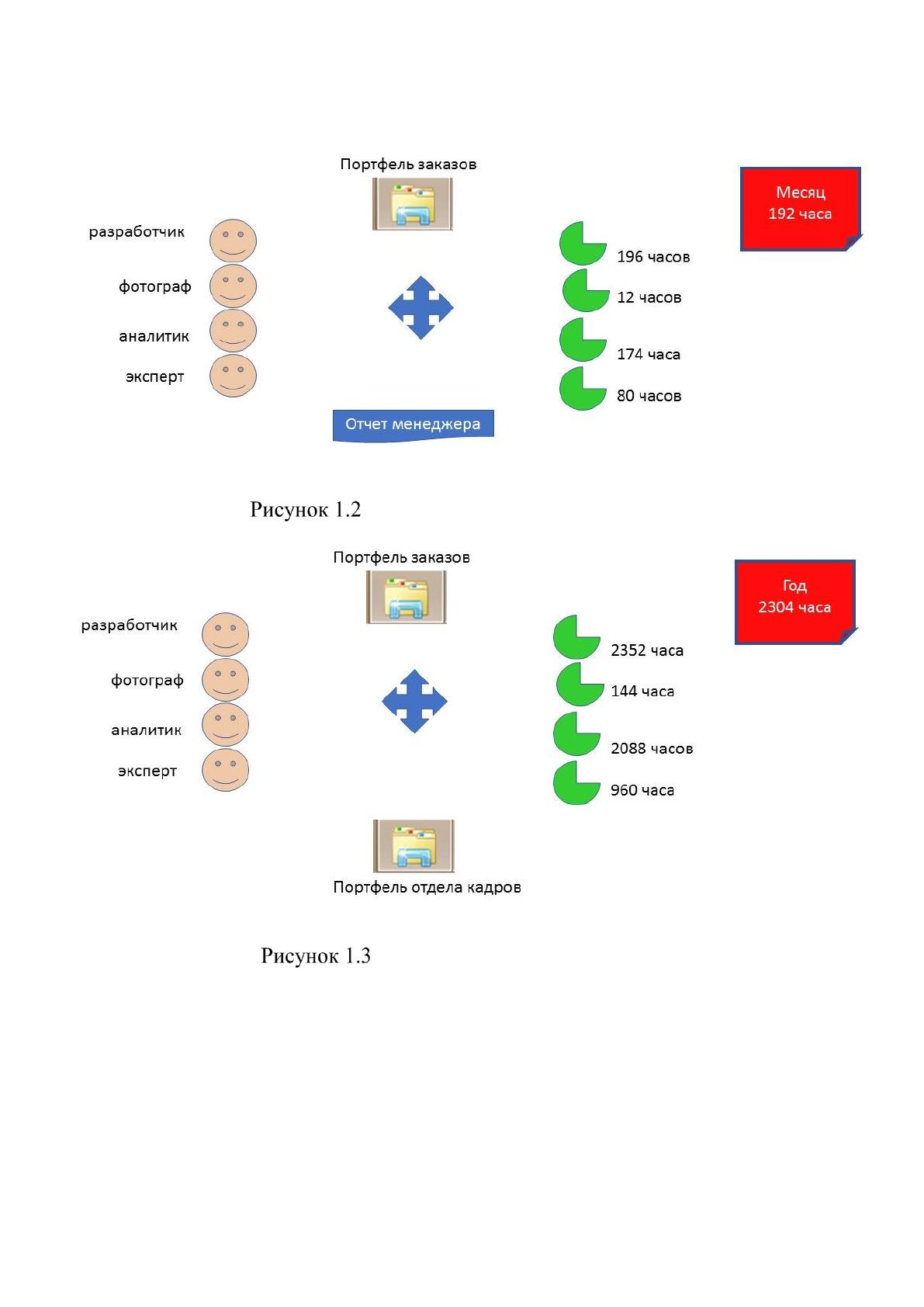

Второй поток времени «месяц»
Третий поток времени «Год»
События складываются в поток времени. В ООО "АйТи-Стандарт" три
потока учета рабочего времени - это рабочий день, месяц и год. Элементами

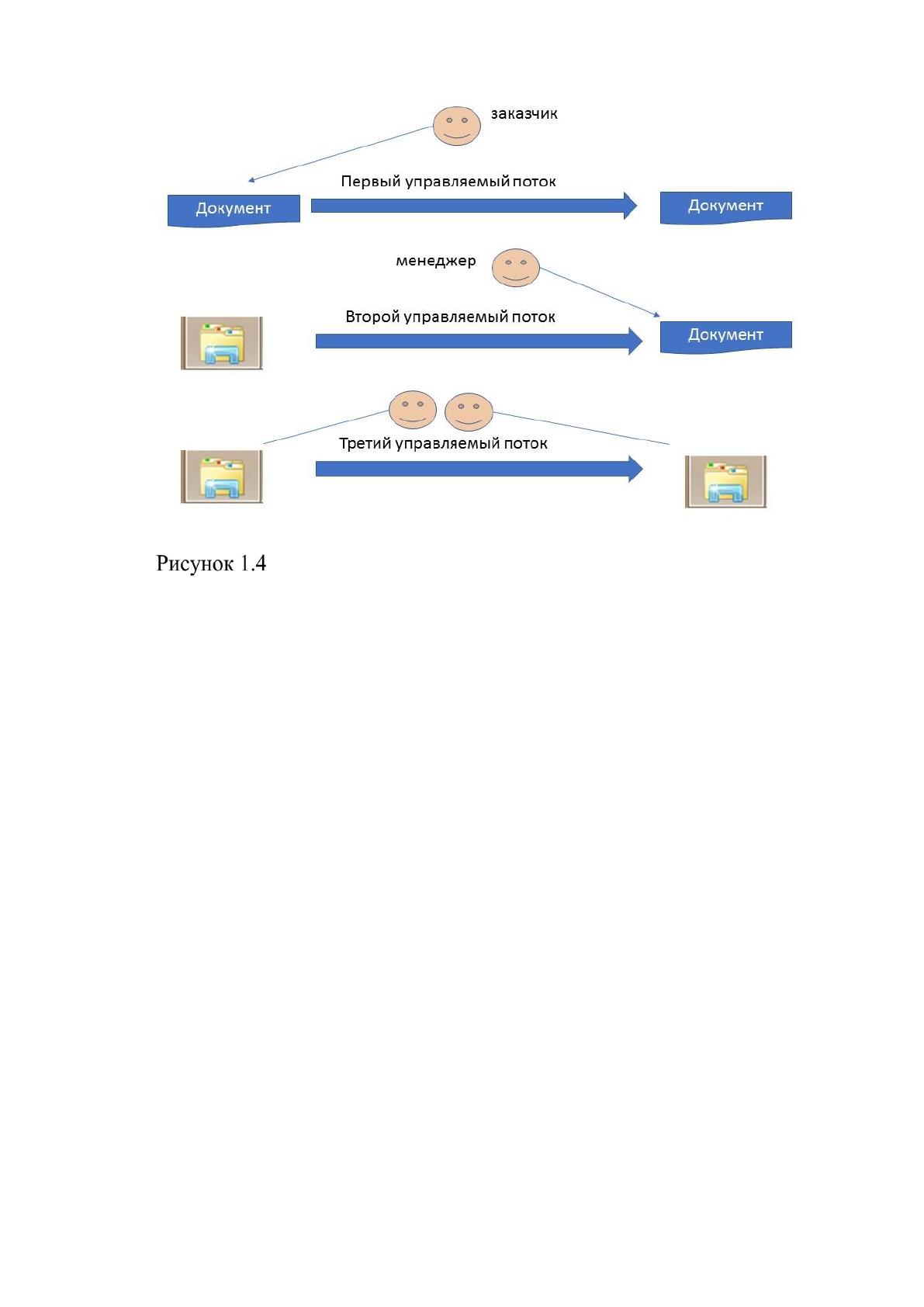

структуры являются человек, время, документ. Общий вид управляющей
структуры показан рисунком 1.4.
19
Организационная структура управления компанией
1.1.3 Программная и техническая архитектура ИС компании
Программный набор состоит из платформы 1С-Битрикс. 1С-Битрикс
предоставляет доступ к одному сайту: менеджеру, контент-менеджеру,
техническому администратору, простому пользователю.
Пример сервиса на платформе от компании 1С-Битрикс
"Зарплата и отпуск - сервис для получения сотрудником доступа к
Расчетным листкам, а также информации о текущем остатке
неиспользованных дней отпуска. На данной странице сотрудник может
проверить информацию о составных частях заработной платы,
причитающейся ему за соответствующий период, размерах и основаниях
произведенных удержаний, и также об итоговой денежной сумме,
подлежащей выплате. Выдача Расчетного листка осуществляется в
соответствии со ст. 136 Трудового кодекса РФ при выплате заработной платы
путем предоставления доступа к сервису Зарплата и отпуск. Сотрудник в
20
день получения заработной платы может ознакомиться с выданным
Расчетным листком за соответствующий месяц"[7].
Платформы от компании 1С-Битрикс написаны на языке PHP, дизайн
шаблонов имеет 5 версий: красный, синий, белый, зеленый, оранжевый. для
платформы необходимо подключение базы данных. Популярная база данных
Управление структурой происходит через панель кнопок: создание
страницы, открытие текстового редактора, добавление картинок, просмотра
графика посещаемости страниц, загрузку офисных файлов в облачное
хранилище. Существует визуальная часть для простого сотрудника и
отчетная часть для менеджера. Из стандартных модулей нет модуля учета
времени. Фиксируется в таблице только день и час последнего входа
сотрудника на сайт. Вся платформа делиться на информационные блоки и
компоненты. Компонент имеет код в виде аплета и дизайн оболочку [8].
Инфоблоки - это набор таблиц. Таблицы сохраняются в базе данных.
Скорость работы платформы низкая, постоянно надо оптимизировать сайт и
сокращать визуальную часть.

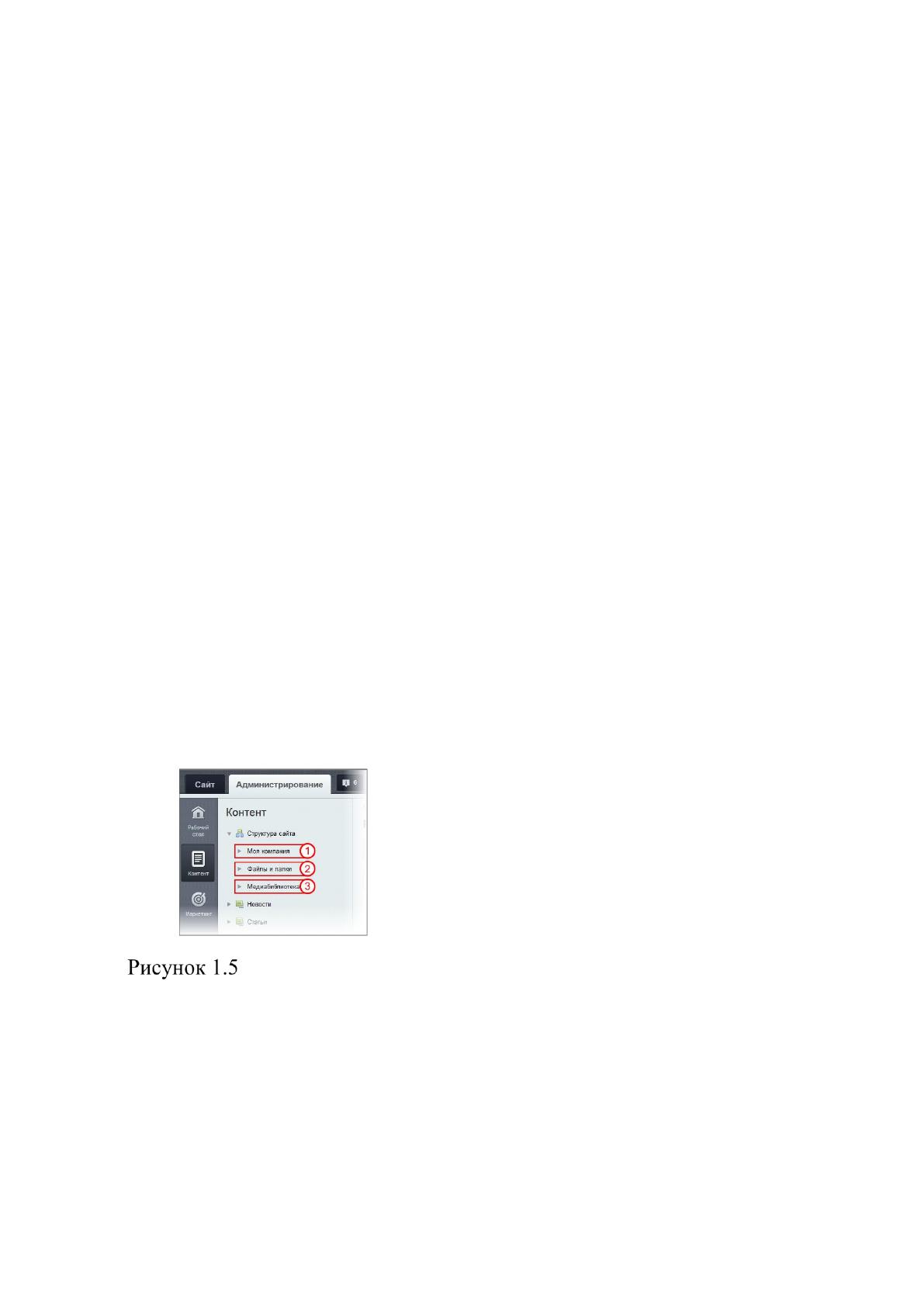

Структура сайта одинакова для всех платформ 1С-Битрикс показана на
рисунке 1.5.
Три уровня расположения информации на платформе 1С-
Битрикс
База данных работает в конструкторе MysqlCommonConnection.
Массив ключей конструктора: host - хост; database - база данных; login -
логин; password - пароль; initCommand - команда инициализации; options -
настройки; engine - тип механизма хранения [ 9].
21
Некоторые компьютеры ООО "АйТи-Стандарт" имеют операционную
систему Windows 7, остальные компьютеры с операционной системой Linux.

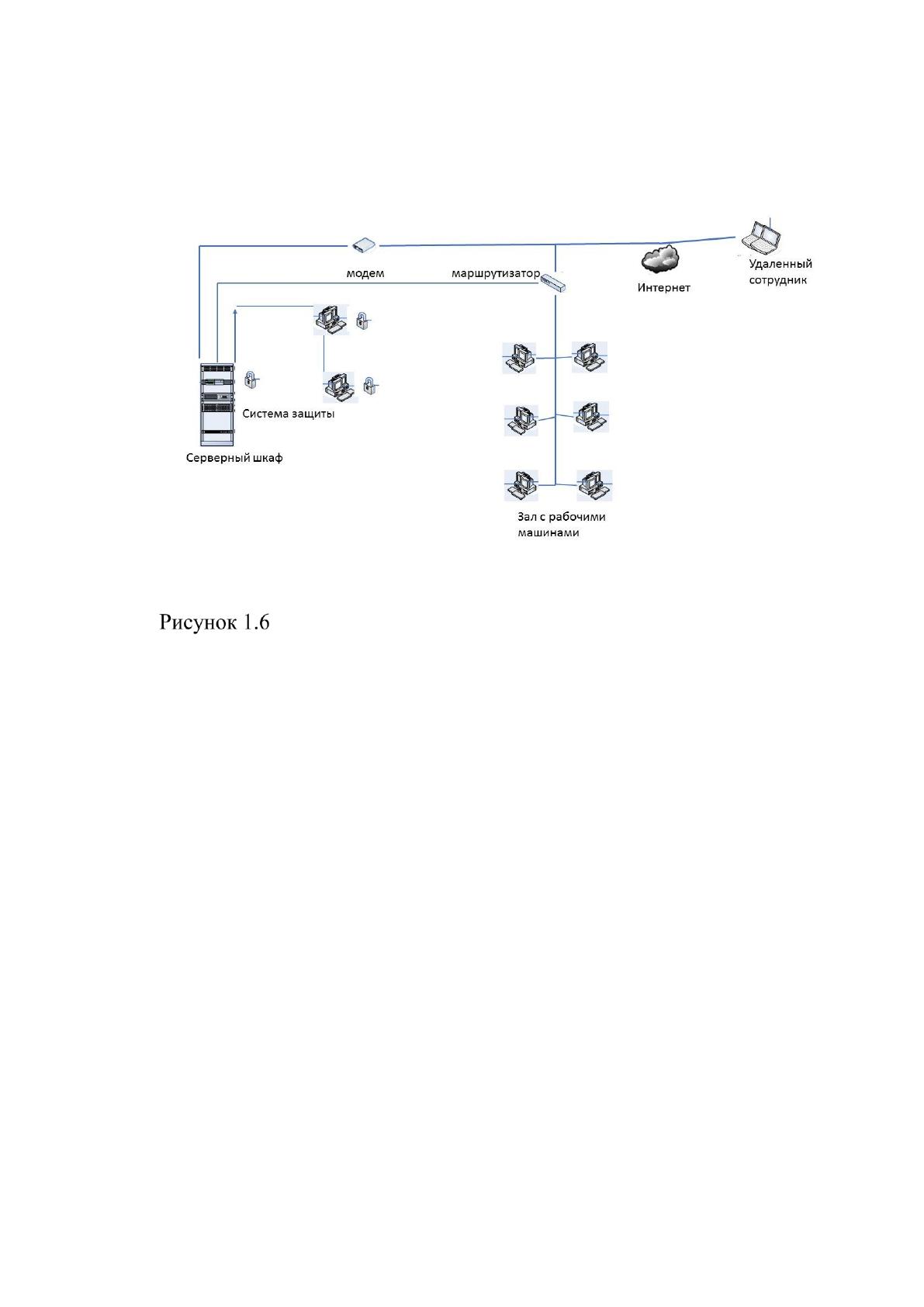

Техническая архитектура иллюстрируется рисунком 6.1
Техническая архитектура в ООО "АйТи-Стандарт"
Серверный шкаф застеклен. Под защитой находится компьютер
бухгалтера и компьютер генерального директора. С рабочих машин можно
открыть сетевые диски сервера, на сервере хранятся готовые проекты и
арендуется хостинг под проданные сайты. Выход в Интернет через
маршрутизатор на модем. Все рабочие машины включены в локальную сеть.
Сервер для установки ядра и базы данных имеет обозначение «САКИ-
354505-001, наименование «Сервер RM3, SSR», 19’’ 4U. Производитель

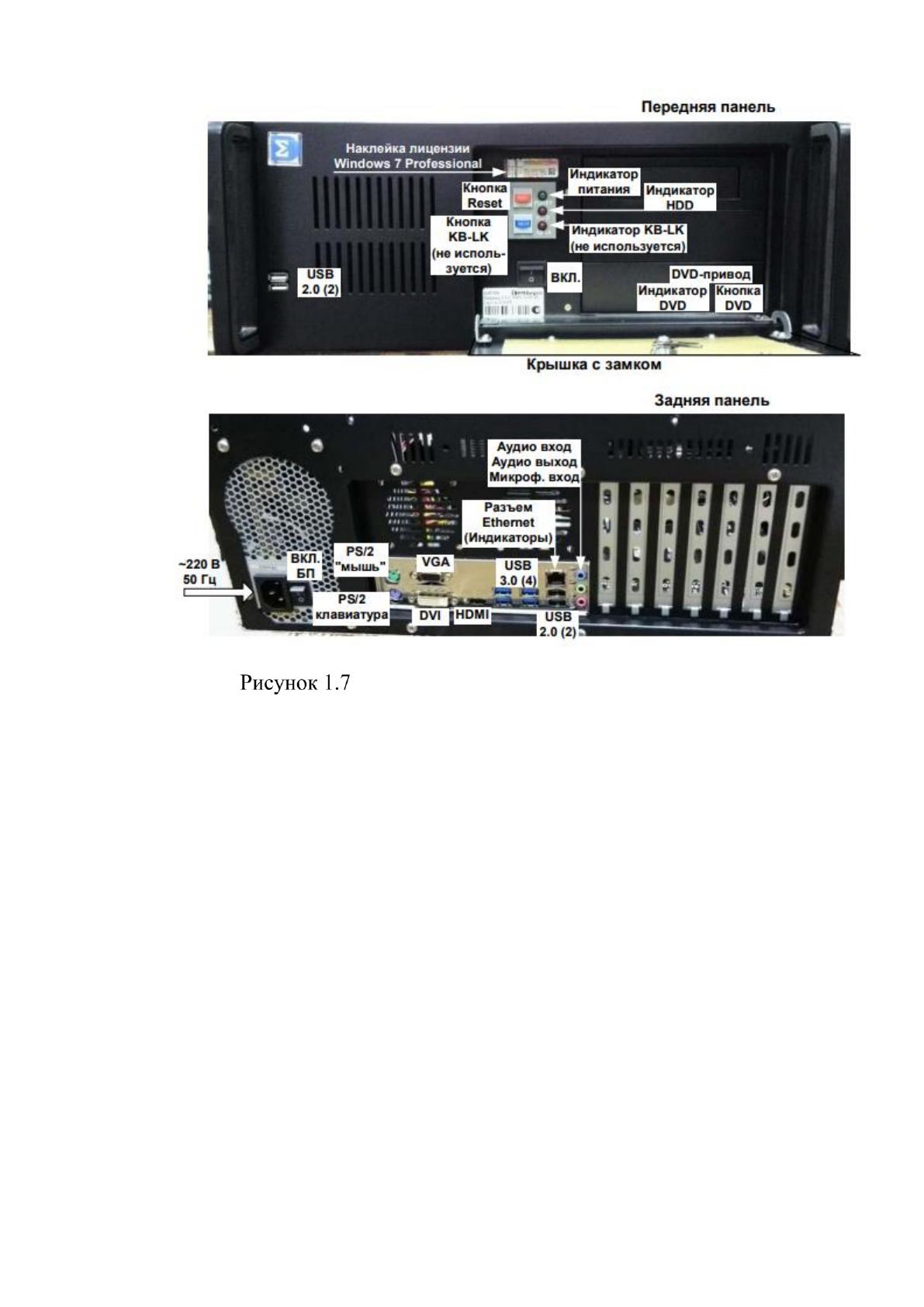

ООО «Викинг». Внешний вид показан рисунком 1.7.
22
Внешний вид сервера RM3, SSR.
Автоматизированное рабочее место АРМRM3- WSR2 и два монитора.
Мышь и клавиатура могут подключаться к разъемам PS.2 или USB2.0
Мониторы могут подключаться к разъемам VGA, HDMI, DVI
(расположенные на материнской плате). Рекомендуется подключать один
монитор.
Протоколы взаимодействия соответствуют операционной системе
Windows 7 pro. TCP/IP4 TCP/IP6 планировщик пакетов QoS.
Объем диска один Тбайт. Сервер работает от сети 240 вольт и частотой
50 герц. Температурный диапазон внешней среды для сервера от минус 10 и
до плюс 60. Рабочий температурный диапазон от плюс 5 и до плюс 35
градусов Цельсия.
23
Корпус сервера исполнен в форм-факторе 4U для размещения в 19 ’’-
стойке шкафа. Степень защиты корпуса соответствует IP 20 согласно ГОСТ
14254-96. Для доступа к органам управления и индикаторам на передней
панели необходимо повернуть ключ и откинуть крышку с замком[12, c.12-
14].

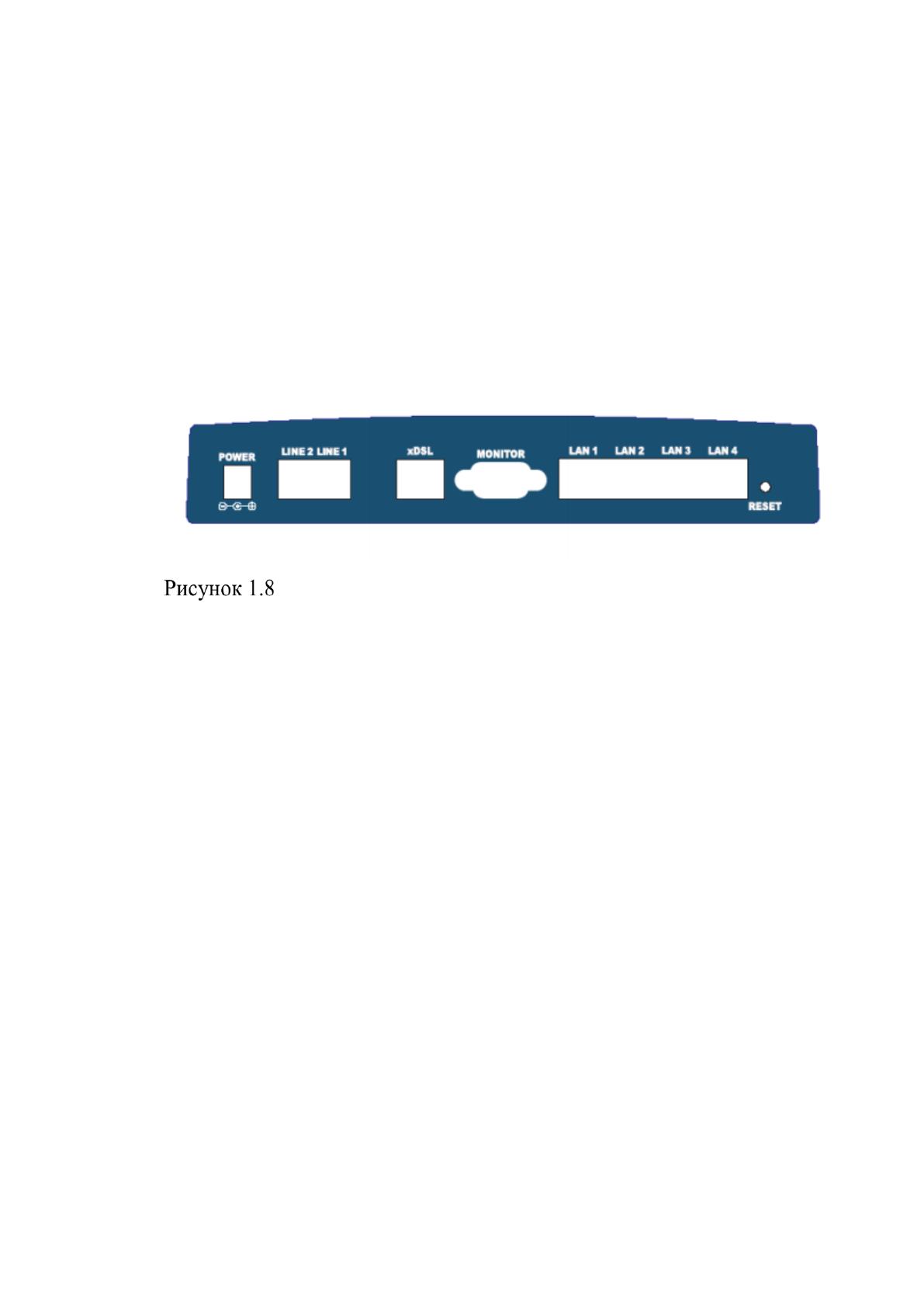

Модемы одинаковые. Модем FlexDSL Discovery, G.shdsl.bis (EFM), 1U
minirack. Изготовитель Discovery EFM. На рисунке 8.1 обозначены порты
подключения модема.
Разъемы подключения модема FlexDSL Discovery
Разъемы «LINE1» и «LINE2» для подключения модема к телефону
(исполнение модема с FXS-интерфейсами) или АТС . При открытии в WEB
браузере странички с ip адресом модема запрашивается имя пользователя и
пароль. Конфигурирование и просмотр состояния модема с помощью WEB
интерфейса такое же как с использование интерфейсов RS232, Telnet, SSH. С
левой стороны расположено меню. При щелчке мышкой на
соответствующем пункте в правой части появляется соответствующая
таблица с данными или форма для настройки параметров.
FlexDSL Discovery обеспечивает организацию связи по одной двум или
четырем витым парам. Параметры работы устройства могут быть записаны в
энергонезависимое ОЗУ. В качестве пользовательского интерфейса
используется 4-х портовый свич. 4*10/100Base-T Bridge, VLAN, поддержка
режима резервирования 1+1, до 30.4Мбит по двум парам, 2*FXO порта.
Модемы поддерживают загрузку новых версий программного обеспечения
через последовательный порт “CONSOLE” или удаленно по TFTP.
24
Блок питания ~220В. Передача VLAN пакетов стандарта IEEE-802.1Q.
Имеются встроенные функции диагностики и самотестирования.
Максимальная длина передаваемого Ethernet пакета (включая MAC адреса и
CRC) – 1536 байт.
По протоколу SSH модем настраивается через вкладки меню: статус
монитор, конфигурация, профили, пароль пользователя, командная линия
[13, с.6,8,10,17].
Маршрутизатор UHP-1000. Производитель ИСТАР.
После установления соединения с UHP, устройству необходимо
присвоить IP-адрес в соответствии с планируемой конфигурацией. В
качестве основного интерфейса для конфигурирования маршрутизатора UHP
рекомендуется использовать Веб-интерфейс, так как он содержит все
необходимые элементы конфигурирования, наряду с этим, обеспечивает
удобство контроля настраиваемых параметров. После подключения к Веб-
интерфейсу, необходимо выполнить следующие действия: осуществить
переход по следующим вкладкам Дерева элементов управления и статистики:
Advanced IP routing; на основном экране управления и статистики выбрать
ссылку Add IP Address; в появившейся форме заполнить следующие поля, и

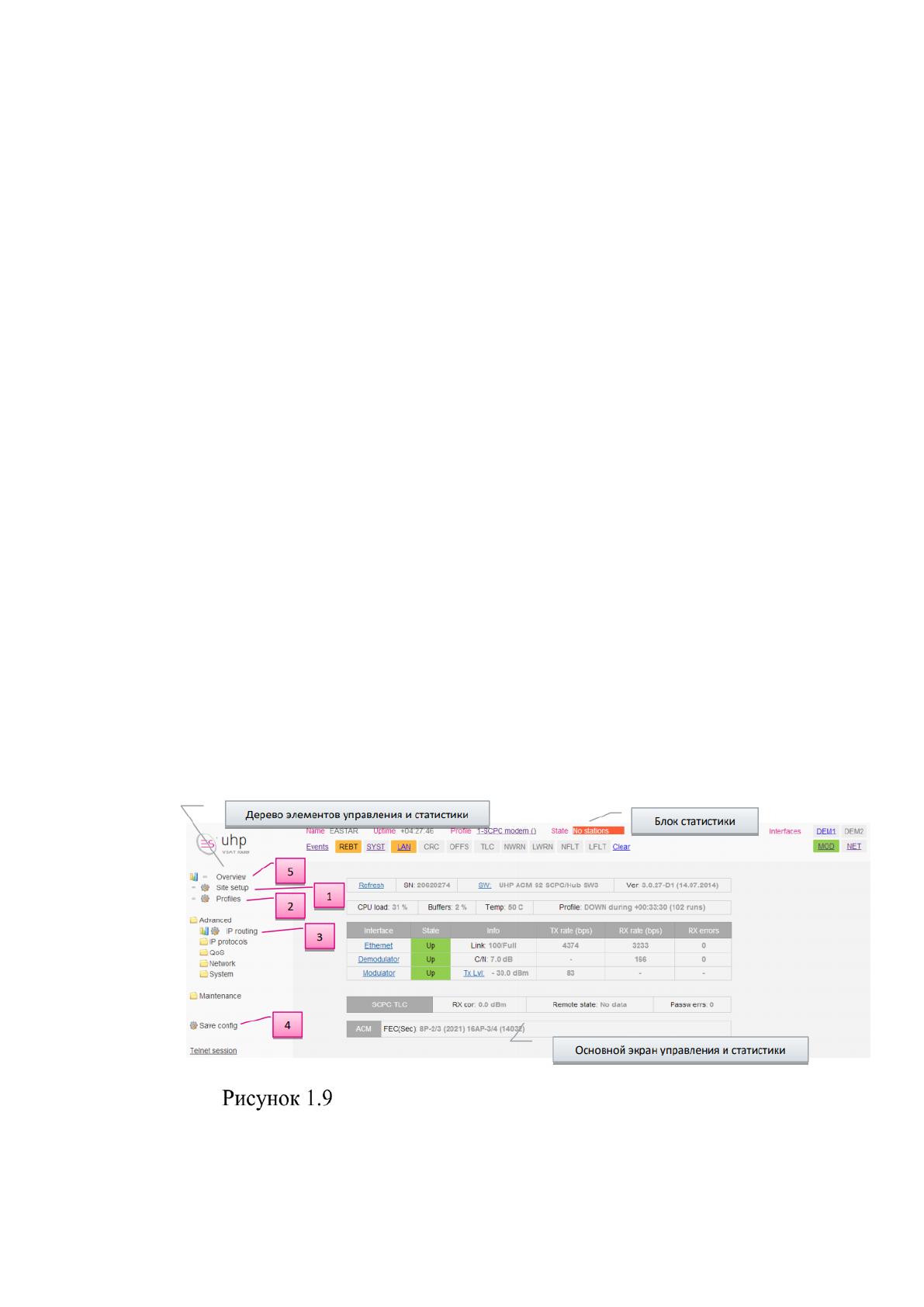

нажать Apply. Интерфейс маршрутизатора показан на рисунке 1.9.
Веб-интерфейс маршрутизатора UHP
Прием со скоростью 1667, передача со скоростью 843 ксим/секунд.
25
Протокол взаимодействия TPC/IP6. К Ethernet-интерфейсам АС-1 и
АС-2 подключены сети с адресным пространством 192.168.1.0/24 и
192.168.2.0/24, соответственно, в каждой сети находится компьютер
(192.168.1.3 и 192.168.2.3), используемый для конфигурирования и
тестирования оборудования.
Подготовка спутникового маршрутизатора UHP к работе, локальное
управление его режимами и контроль осуществляются с помощью
компьютера. Компьютер должен быть оснащен интерфейсами LAN и USB, а
также иметь следующее программное обеспечение: Интернет обозреватель
(WEB browser); клиент Telnet; программа терминала (Hyperterminal,
входящий в ОС Windows). Для подключения компьютера к спутниковому
маршрутизатору понадобится кабель USB с разъемами AM/BM для модели
UHP-1000. Подключение компьютера к маршрутизатору UHP через
интерфейс LAN должно осуществляться через Ethernet коммутатор с
помощью стандартного сетевого кабеля с разъемами RJ-45[14, c. 13].
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Главная задача определяется как учет рабочего времени сотрудников.
Существует три управляемых потока менеджерами компании - это было
показано на организационной структуре компании рисунке 1.4. При этом
происходит слабый контроль за временем разработчиками. Они
ориентируются только по календарю.
26
1.2.2 Определение места проектируемой задачи в комплексе задач и ее
описание
Определить нужность решения этой задачи в комплексе не становиться
сложным. Время как объект воздействует на бизнес-процесс. Время
фиксируется в техническом задании любого проекта, которые
разрабатывается программистом или разработчиком Интернет-магазином.
Первая идея, которая требует осуществления это установка таймера для
сотрудника. Далее развивая эту идею можно понять, что нужно ставить
таймеры времени на каждую задачу. Следовательно, требуется раскрывать
потоки событий как цикл: запуска таймера, приостановка таймера,
продолжение работы таймера и остановка таймера. Рабочее время
фиксируется в табеле сотрудника. Табель-это таблица. Таблица с цифрами
дает возможность анализировать бизнес-процесс, как в малой задачи, так и в
крупномасштабном проекте.
1.2.3 Обоснование необходимости использования вычислительной
техники для решения задачи
Основным документом при учете рабочего времени является табель
учета форма Т12. Изображение бланка иллюстрируется рисунками 1.10 и
