2.3.4. Описание программных модулей
На рисунке 2.12 приведена развёрнутая блок-схема модуля работы меню.
Начало
Загрузка системы
Т
Пункт меню Главное меню
В
С
Документы
Отчеты
А
Справочники
Главная
форма
D
Выход

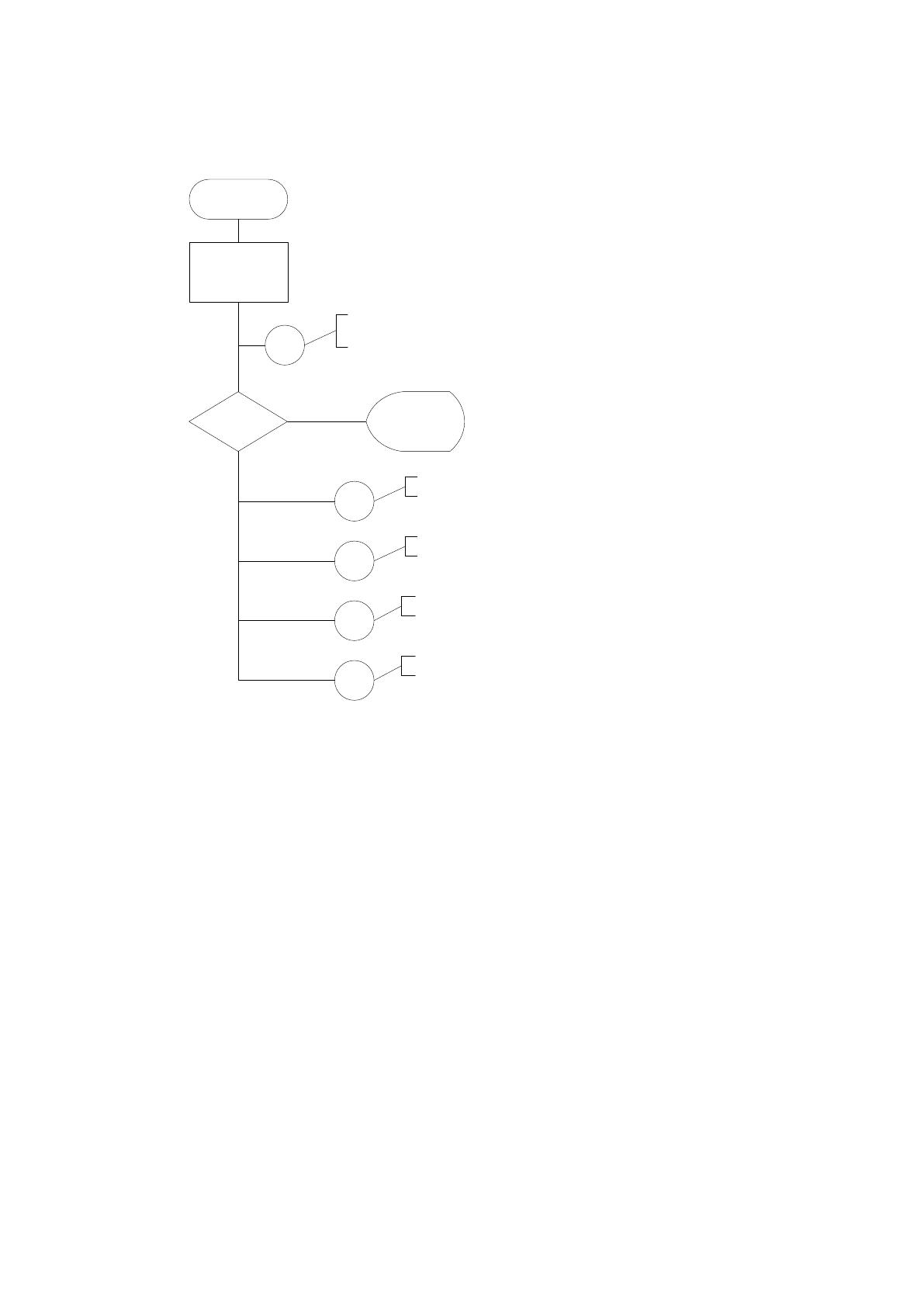

Рисунок 2.12 - Схема технологического процесса работы меню
На рисунке 2.13 приведена технологическая схема работы с
документами.
68
D
Пункты меню
Выбор
необходимого
пункта меню
Отображение
сведений по
выбранному
пункту
Принять
Печать
Редктир
ование
Изменить
пункт меню
Т
Да
Нет
Да
Нет
Редакти
рование
Пунк ты

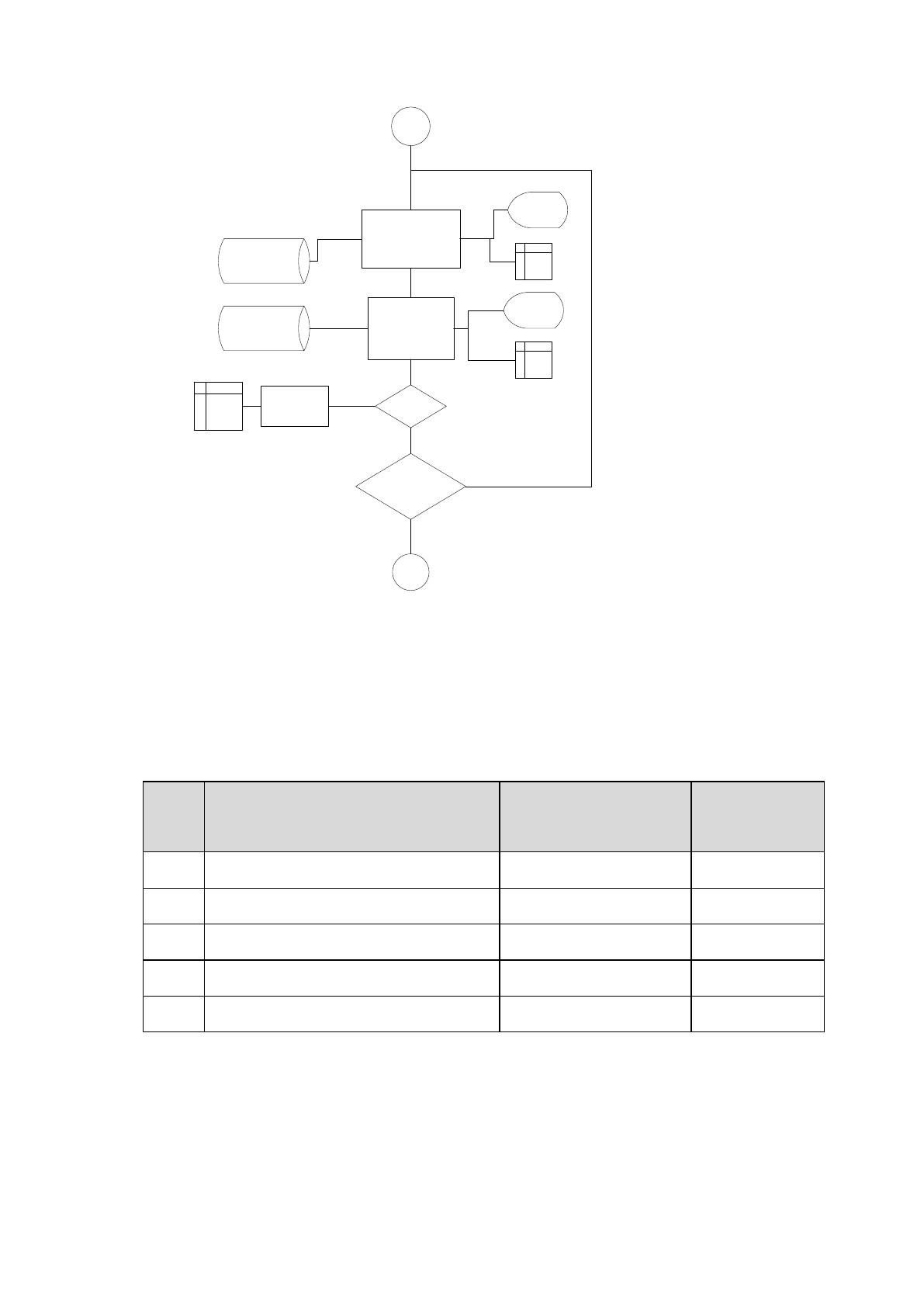

Рисунок 2.13 - Технологическая схема работы с документами
Таблица 2.16
Структура записи представления zp2
(«Табель учета рабочего времени»).
№
п/п
Наименование показателя
Идентификатор
Тип
1
Код строки
id
Int
2
Код сотрудника
Code_sotr
Int
3
ФИО сотрудника.
Fio
Varchar(100)
4
Дата
Day_zak
Datetime
5
Количество отработанных часов
Count (code_zak)
int
69
2.4. Контрольный пример реализации проекта и его описание
В качестве технологической документации к программному продукту
выступает:
- Техническое задание на разработку системы;
- Руководство администратора приложения;
- Руководство администратора
В качестве программной документации при использовании системы
выступает "Руководство пользователя" программной системы, "Руководство по
установке программного обеспечения".
Рассмотрим основные режимы работы программы. На рисунке 2.14
показана главная форма приложения.

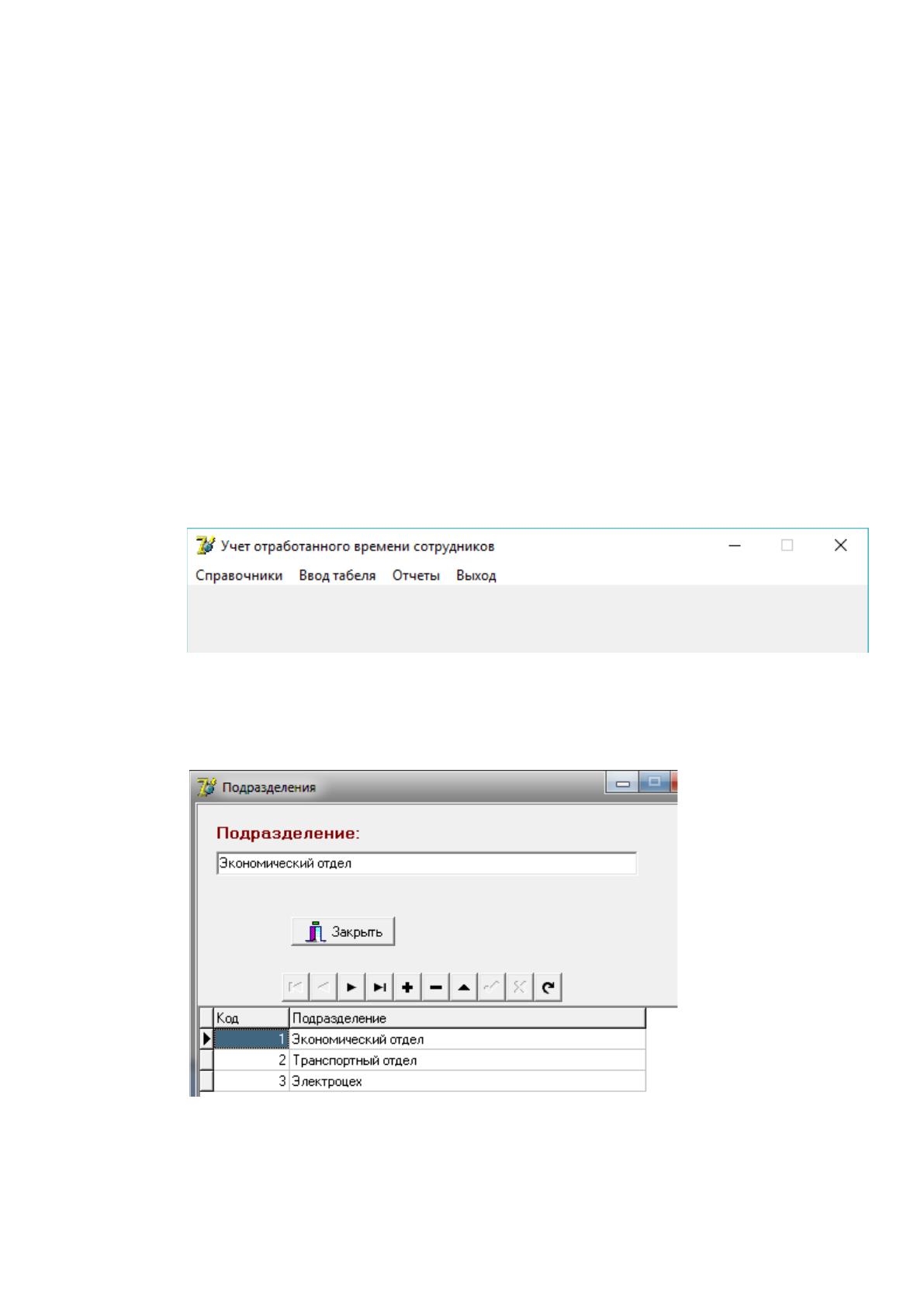

Рисунок 2.5 - Главная форма приложения
На рисунке 2.15 показан справочник подразделений.
Рисунок 2.6 - Справочник подразделений
На рисунке 2.16 показан режим справочника видов рабочего времени.
70

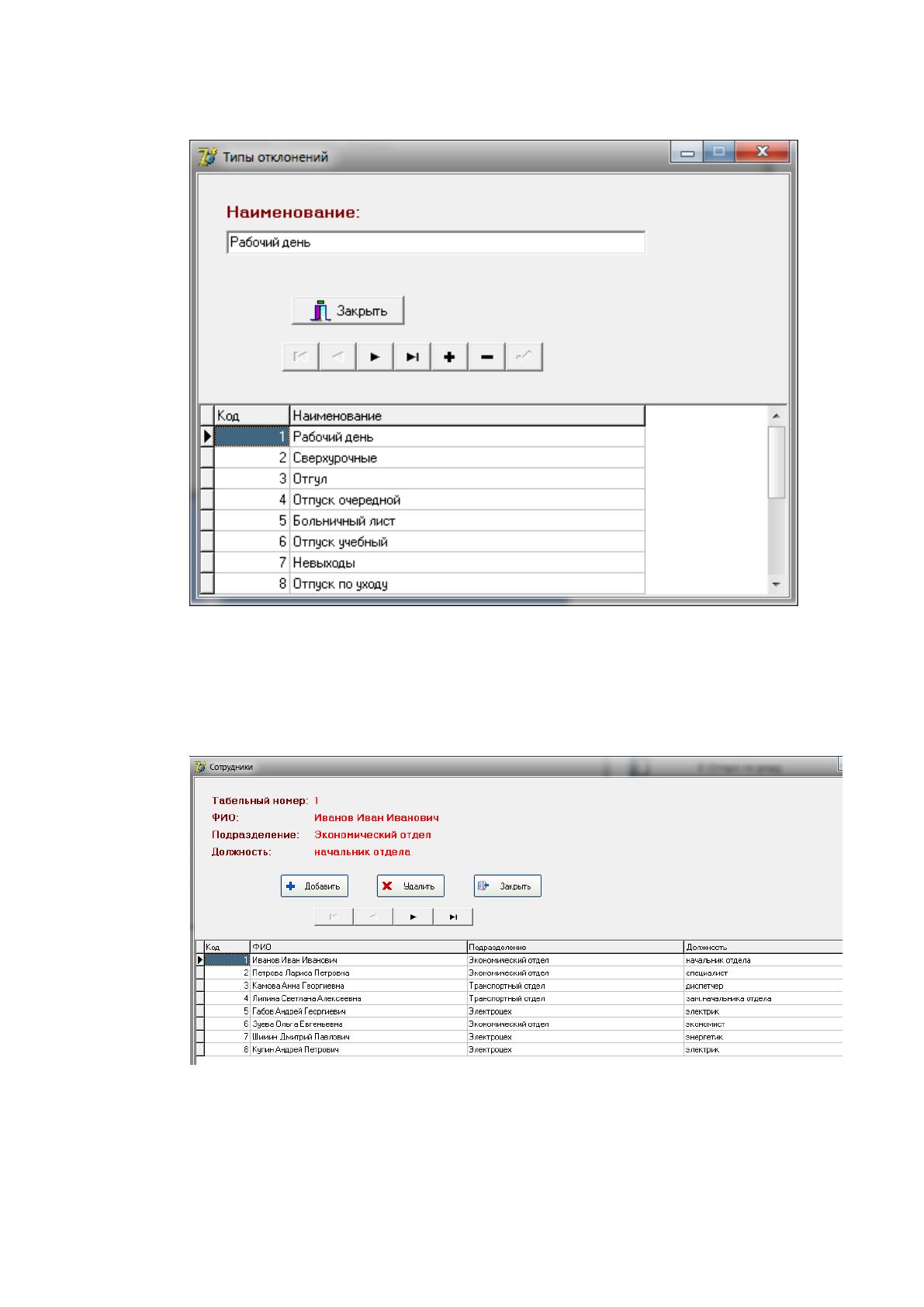

Рисунок 2.7 - Режим справочника видов рабочего времени
На рисунках 2.17-2.18 показан справочник сотрудников.
Рисунок 2.8 - Справочник сотрудников
71

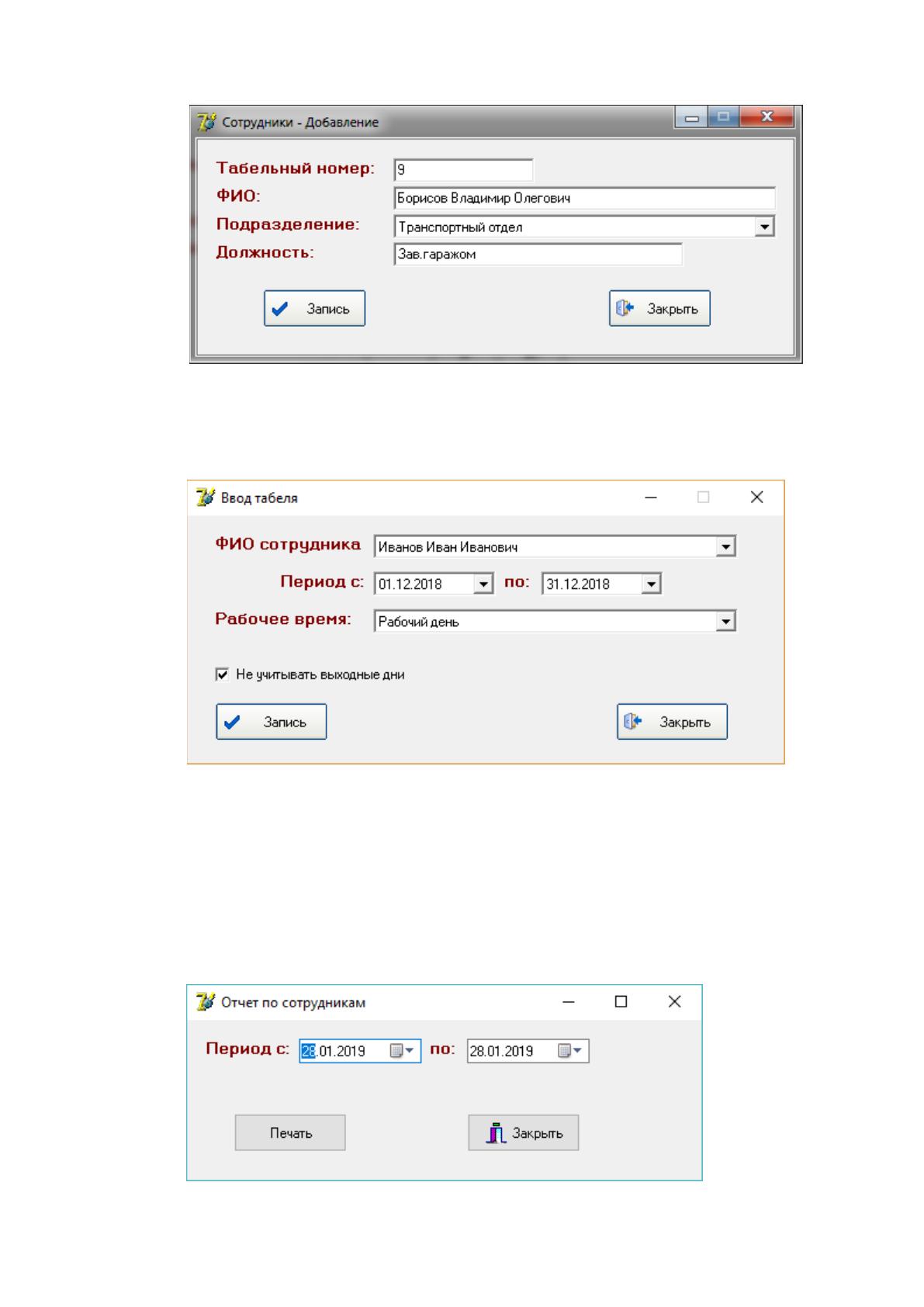

Рисунок 2.9 - Добавление нового сотрудника
Режим ввода табеля показан на рисунке 2.19.
Рисунок 2.10 - Ввод табеля
В режиме ввода табеля производится ввод отработанного времени,
больничные листы, отпуска и невыходы через выбор интервала дат и типа
рабочего времени.
На рисунках 20-21 показан отчет по сотрудникам.
Рисунок 11 - Запрос отчета по сотрудникам
72
Отчет по сотрудникам
Период:
01.12.2018-
31.12.2018
ФИО сотрудника
Рабочий
день
Сверхур
очные
Отгул
Отпуск
очередн
ой
Больни
чный
лист
Невыход
ы
Иванов Иван Иванович
22
Петрова Лариса Петровна
19
3
Камова Анна Георгиевна
19
2
3
Липина Светлана
Алексеевна
14
12
Габов Андрей Георгиевич
22
Зуева Ольга Евгеньевна
14
4
Шимин Дмитрий Павлович
25
2
3
Купин Андрей Петрович
8
20
Борисов Владимир
Олегович
22
Рисунок 2.12 - Результат формирования отчета
Свод по отработанному времени показан на рисунках 2.22-2.23.

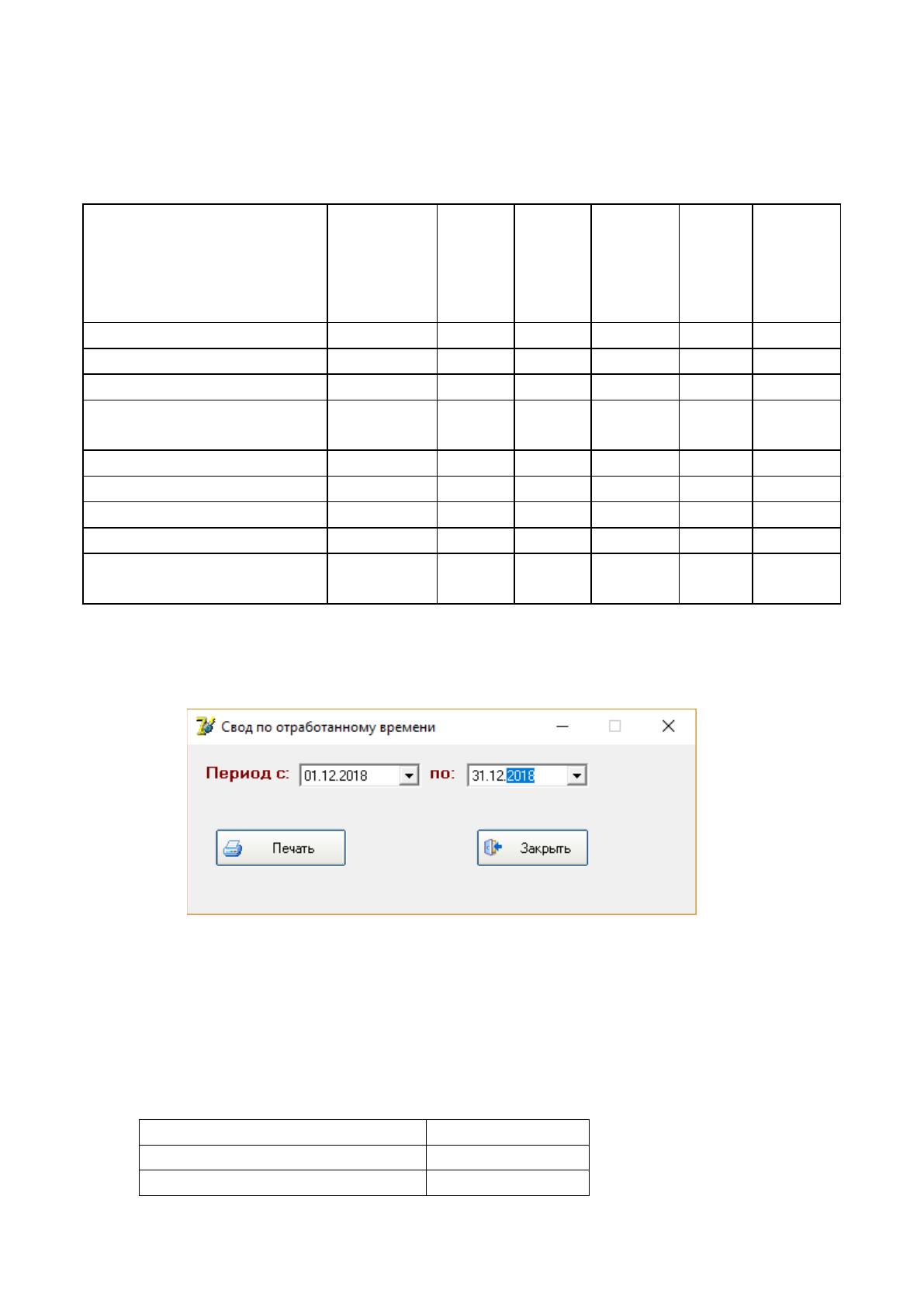

Рисунок 2.13 - Свод по отработанному времени (запрос)
Результат формирования отчета по отработанному времени:
Свод по отработанному
времени
Период:
01.12.2018-
31.12.2018
Вид рабочего времени
Кол-во дней
Больничный лист
23
Невыходы
4
73
Отгул
3
Отпуск очередной
15
Отпуск учебный
6
Рабочий день
165
Сверхурочные
4
На рисунке 2.23 показан отчет по подразделениям.

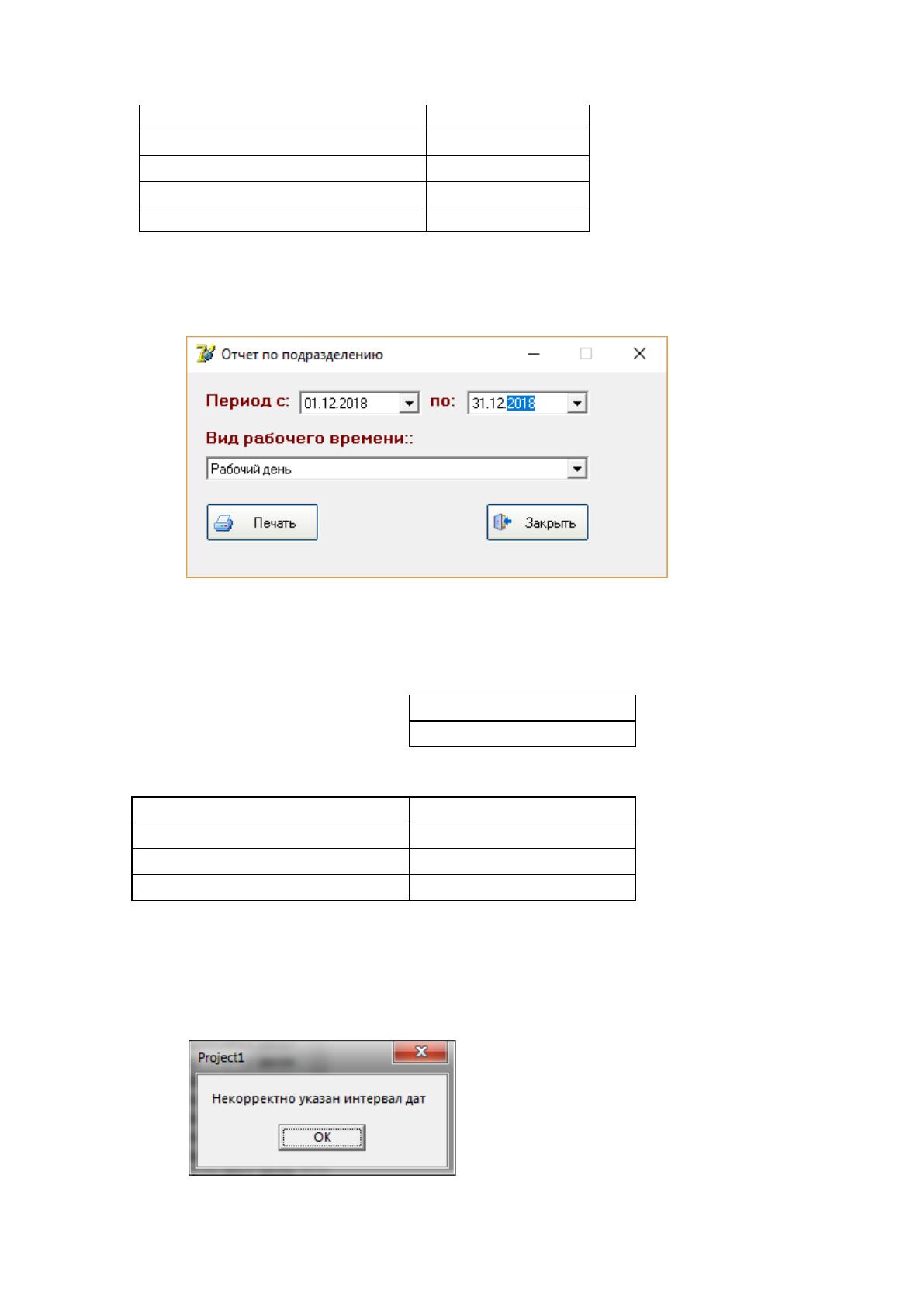

Рисунок 2.14 - Запрос отчета по подразделениям
Результат формирования отчета по подразделениям:
Код формы
150205001
Периодичность:
ежемесячно
Отчет по подразделениям
Период:
01.12.2018-31.12.2018
Подразделение
Рабочий день
Экономический отдел
21
Транспортный отдел
34
Электроцех
16
