78

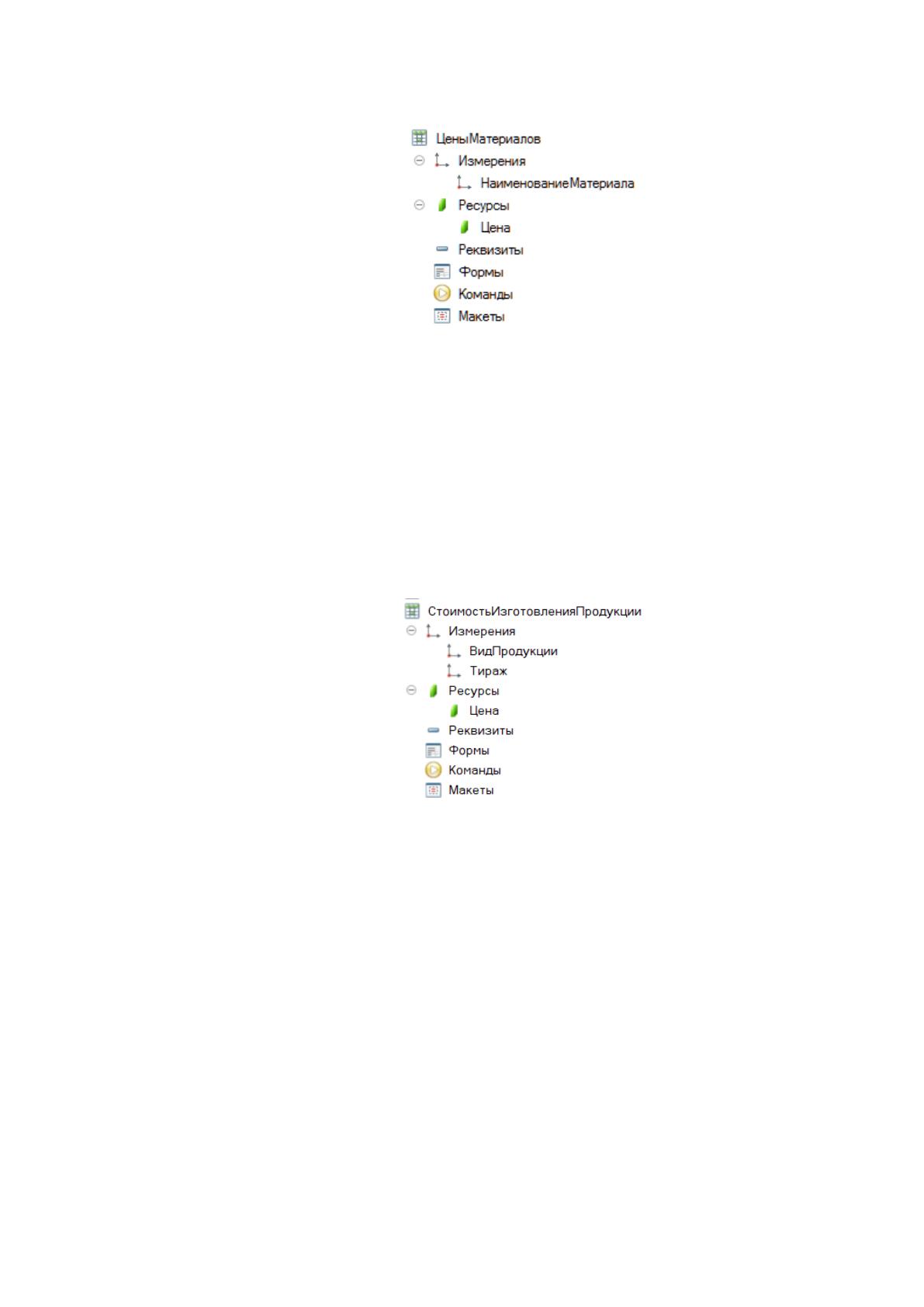

Рис. 2.20 – Структура регистра сведений «Цены материалов»
Регистр сведений «Стоимость изготовления продукции» - хранит
информацию о стоимости материалов для производства типографической
продукции (рис. 2.21).
Рис. 2.21 – Структура регистра сведений «Стоимость изготовления
продукции»
Регистр накопления «Денежные обороты» - хранит информацию о
обороте денежных средств при поступлении оплаты от клиента и
расходования при оплате поставщику (рис. 2.22).
79

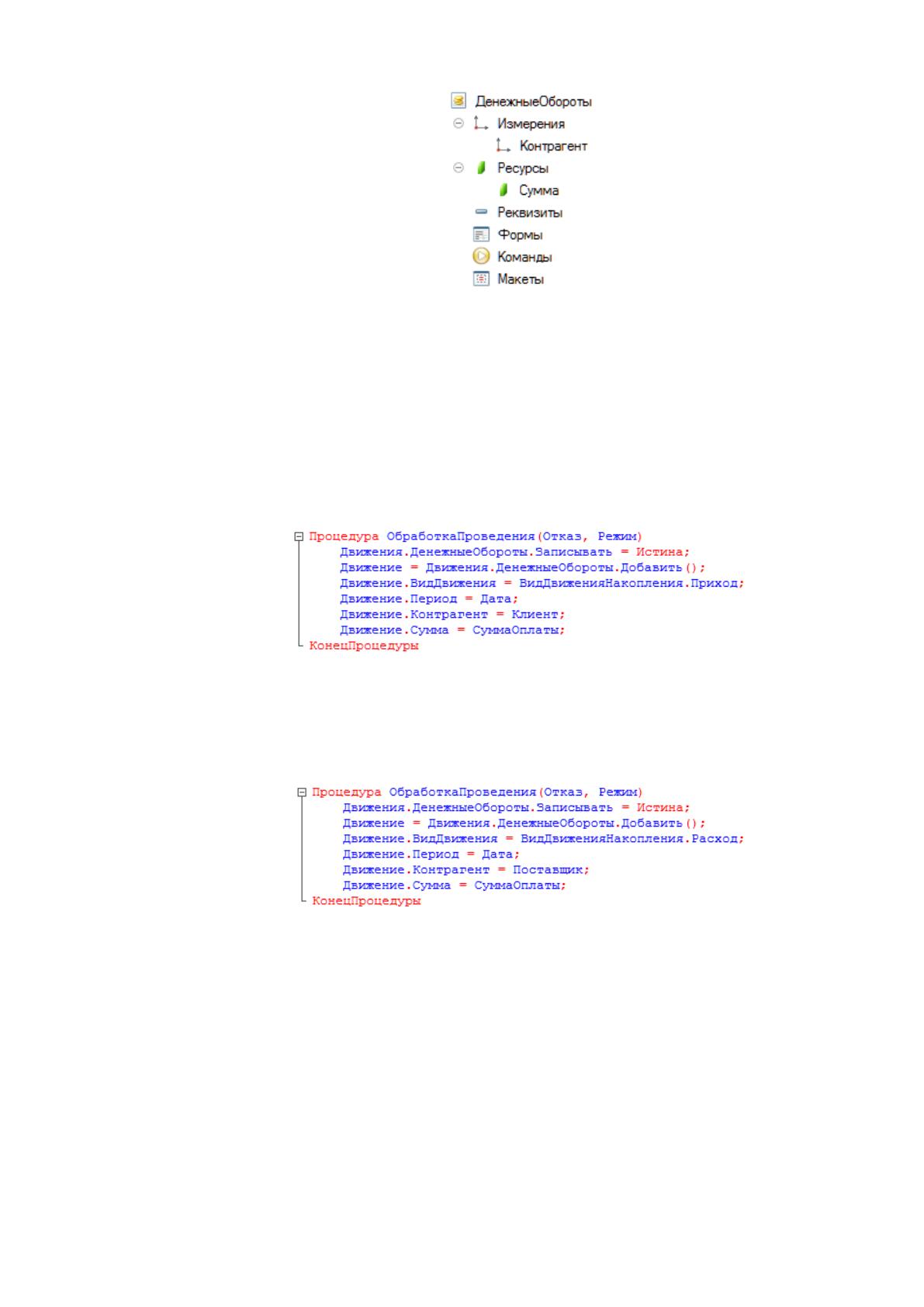

Рис. 2.22 – Структура регистра накопления «Денежные обороты»
По данному регистру формирует движения документы «Поступление
оплаты» (вид движения - приход) и «Оплата поставщику» (вид движения -
расход) (рис. 2.23-2.24).
Рис. 2.23 – Процедура обработки проведения документа
«Поступление оплаты»
Рис. 2.24– Процедура обработки проведения документа «Оплата
поставщику»
Регистр накопления «Остатки материалов» - хранит информацию по
оборотам и остаткам материалов для производства на складе (рис. 2.25).
80

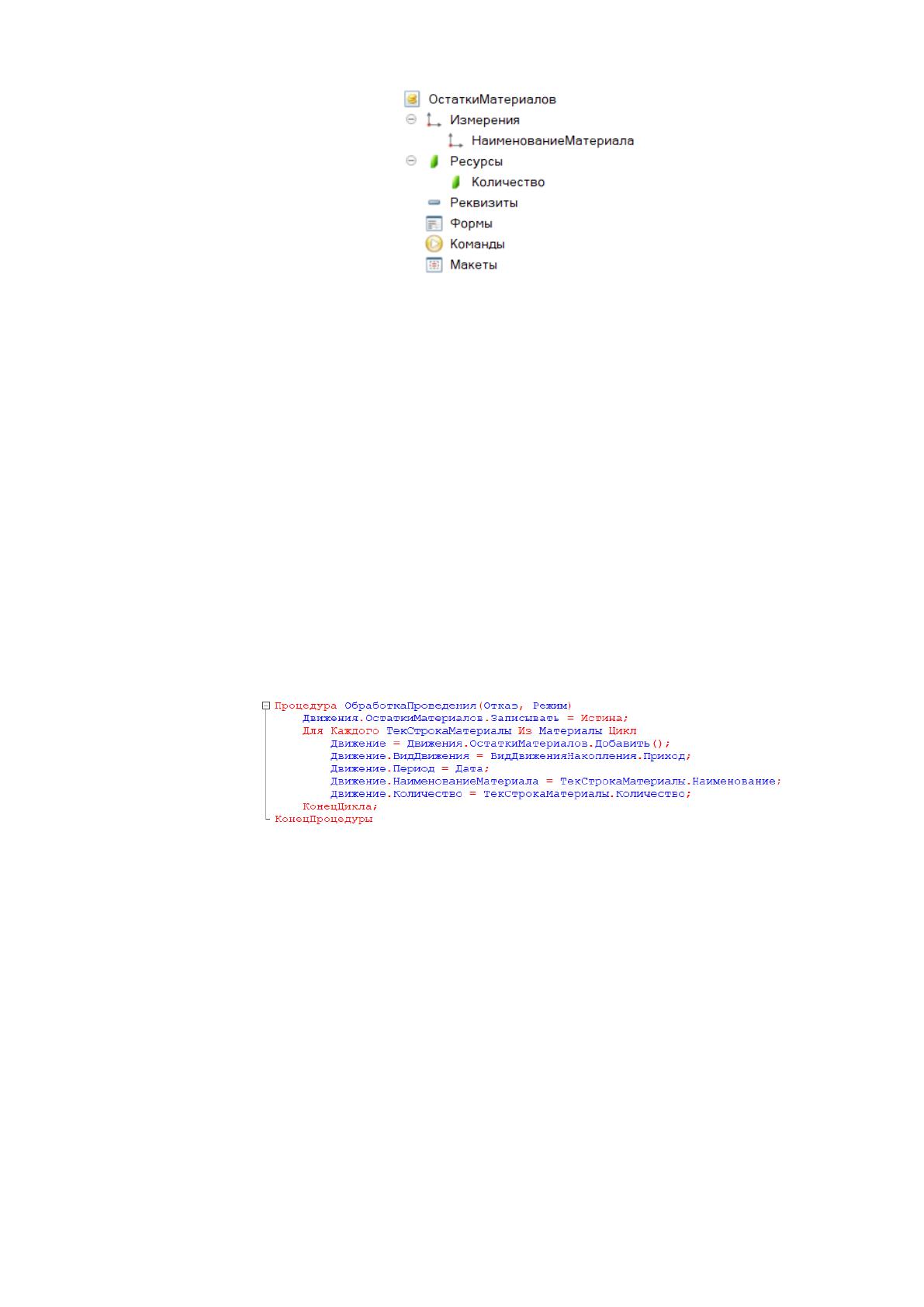

Рис. 2.25 – Структура регистра накопления «Остатки материалов»
По данному регистру формирует движения документы «Приходная
накладная» (отражает поступление материалов на склад, вид движения –
приход,) и «Выполнение заказа» (списание материалов при выполнении
заказа, вид движения - расход).
В обработке проведения документа «Выполнение заказа» используется
механизм контроля остатков материалов, в случае если материалов
недостаточно – информационная система выдаст соответствующее
уведомление (рис. 2.26).
Рис. 2.26 – Процедура обработки проведения документа «Приходная
накладная»
81

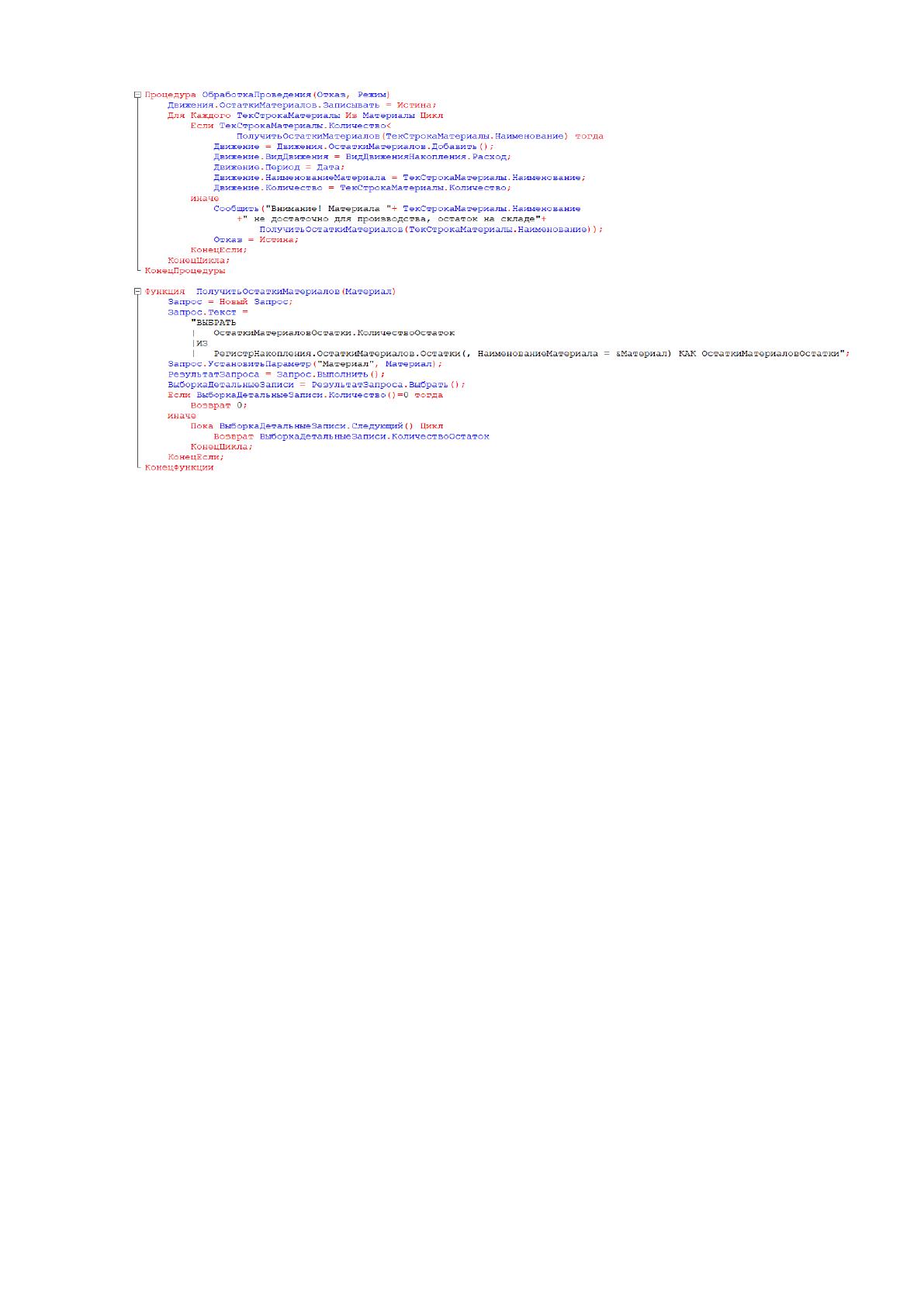

Рис. 2.27. Процедура обработки проведения документа
«Выполнение заказа»
82
2.4.2. Характеристика результатной информации
Для отражения результативной информации в определённом формате в
среде 1С: Предприятие используется специальные объекты конфигурации –
отчеты. [21]
В разработанной системе присутствуют следующие отчёты:
1. Отчёт «Выполненные заказы» – отражает реестр выполненных
заказов c указанием вида продукции, тиража, количества, цены и стоимости с
группировкой по клиентам и ответственным в зависимости от выбранного
вариант отчёта (рис. 2.28-2.29).

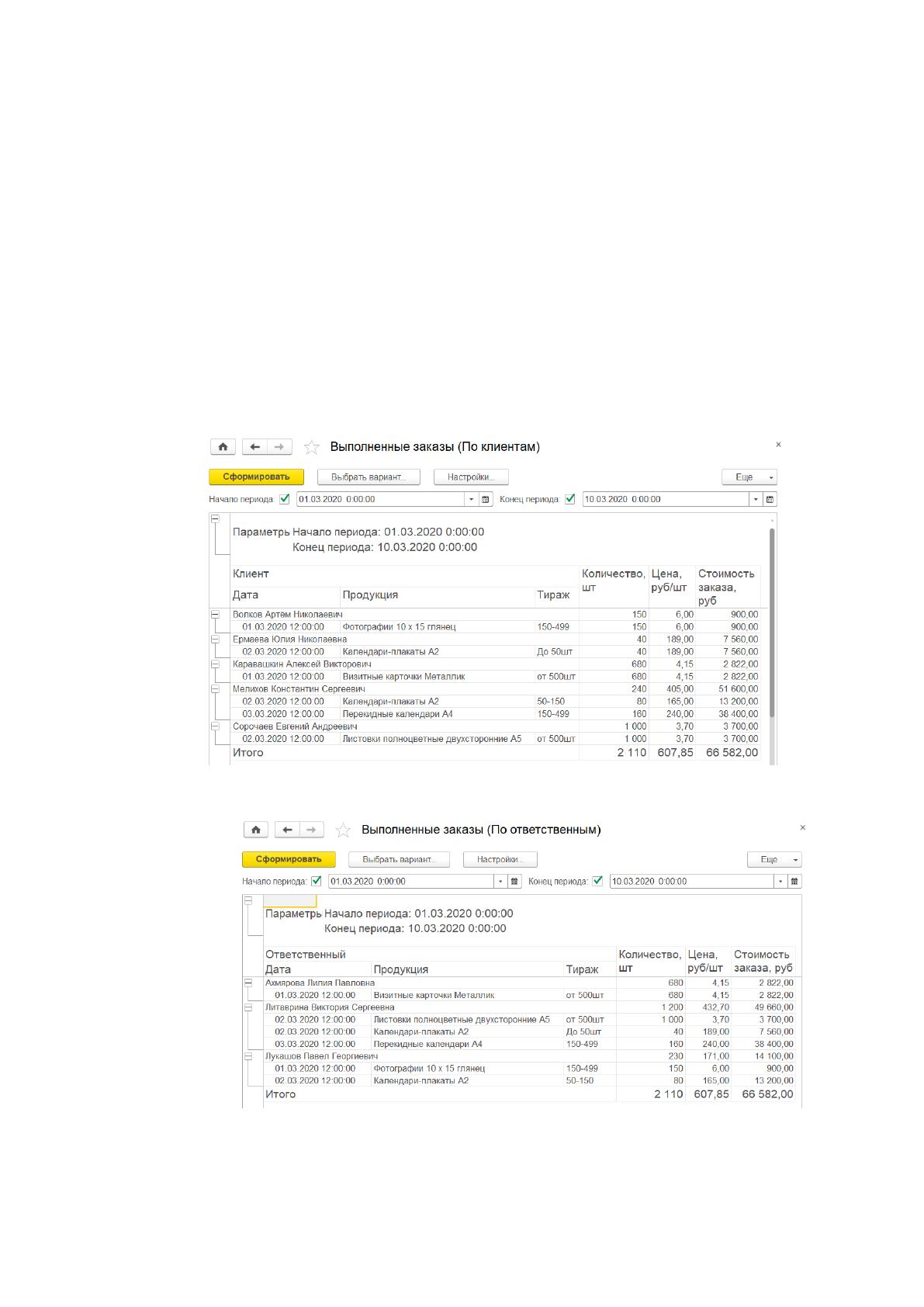

Рис. 2.28 – Вариант «По клиентам» отчёта «Выполненные заказы»
Рис. 2.29 – Вариант «По ответственным» отчёта «Выполненные
заказы»
83
Данный отчёт формируется путём запроса к объекту документа «Заказ
клиента» (рис. 2.30).

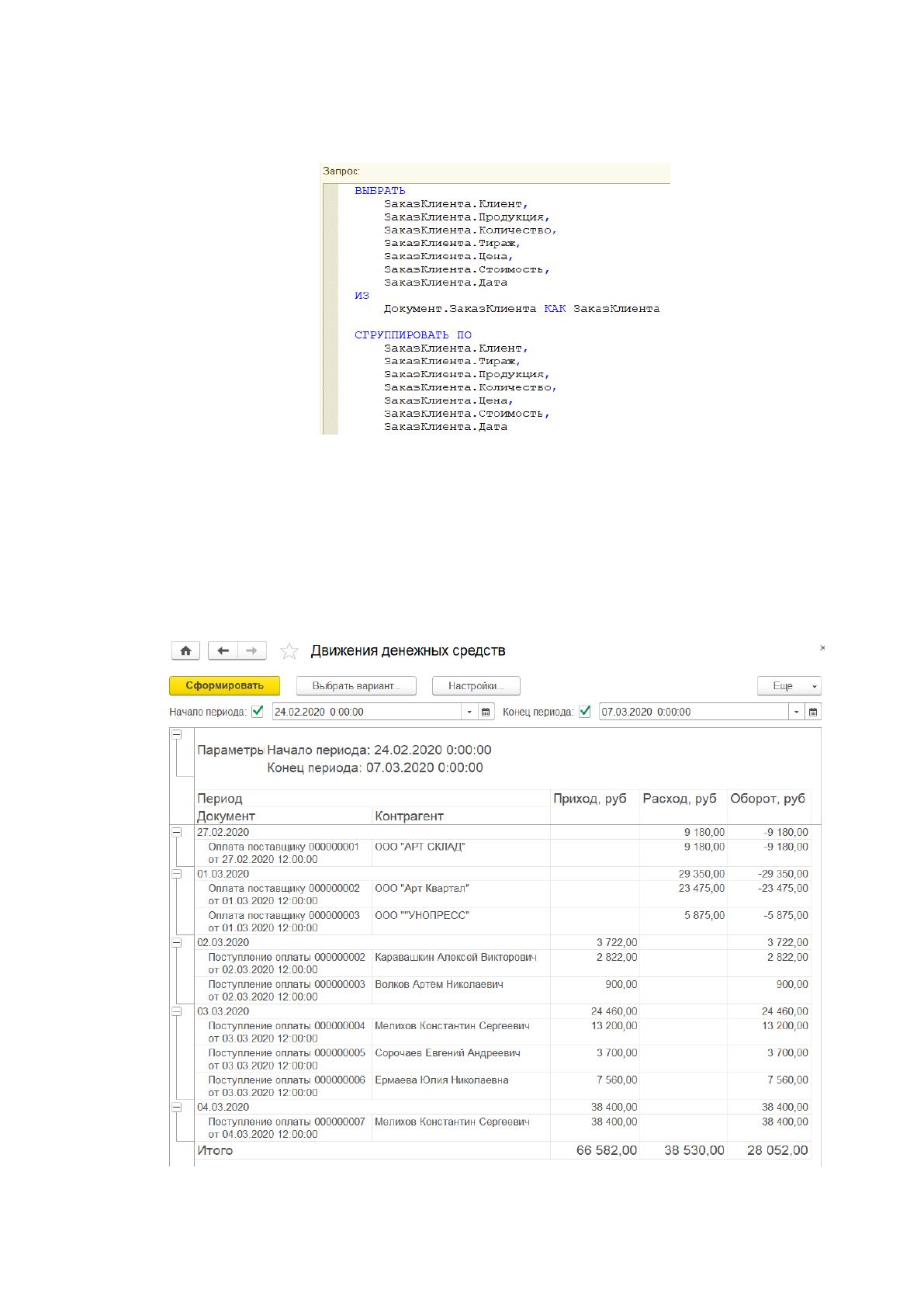

Рис. 2.30 – Запрос для формирования отчёта «Выполненные заказы»
2. Отчёт «Движения денежных средств» – отражает приход, расход и
оборот денежных средств за выбранный период в разрезе клиентов и
поставщиков (рис. 2.31).
Рис. 2.31 – Форма отчёта «Движения денежных средств»
84
Данный отчёт формируется путём запроса к виртуальной таблице с
оборотами регистра накопления «Денежные обороты» (рис. 2.32).

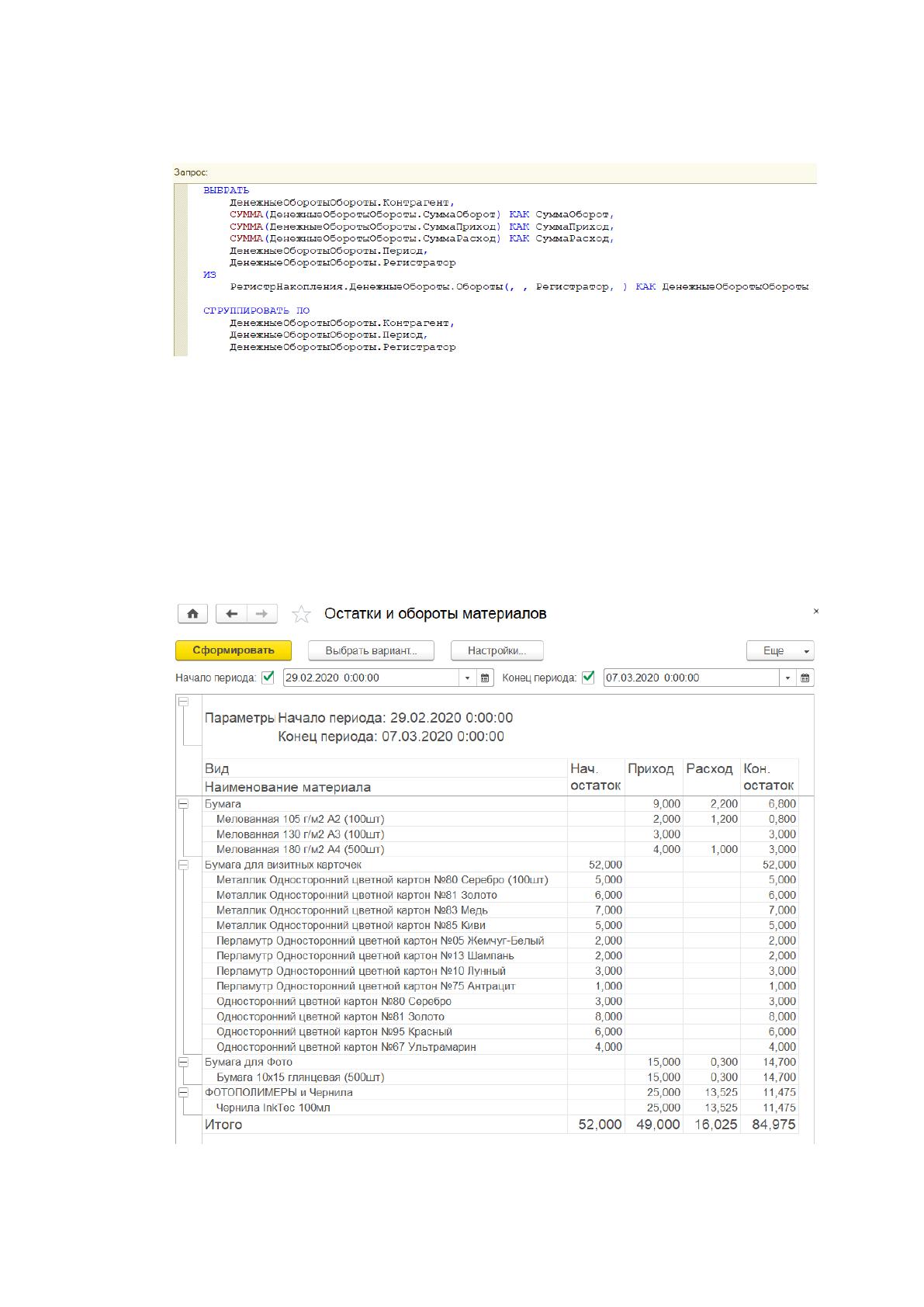

Рис. 2.32 – Запрос для формирования отчёта «Движения денежных
средств»
3. Отчёт «Остатки и обороты материалов» – отражает начальный и
конечный остаток, а также приход и расход материалов за выбранный период
с группировкой по виду материала (рис. 2.33).
Рис. 2.33 – Форма отчёта «Остатки и обороты материалов»
85
Данный отчёт формируется путём запроса к виртуальной таблице с
остатками и оборотами регистра накопления «Остатки материалов»
(рис. 2.34).

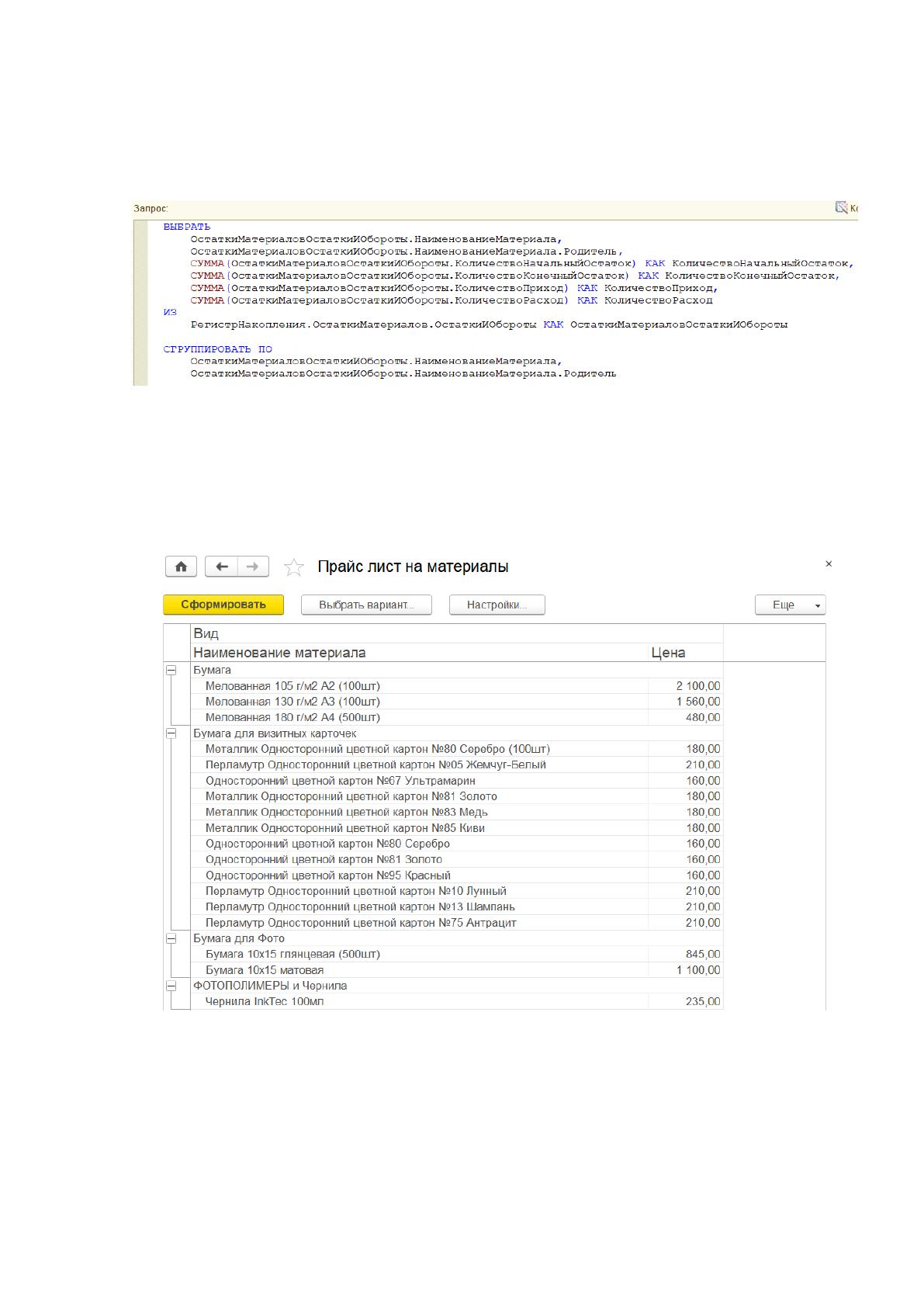

Рис. 2.34 – Запрос для формирования отчёта «Остатки и обороты
материалов»
4. Отчёт «Прайс-лист на материалы» – отражает розничную стоимость
материалов (рис. 2.35).
Рис. 2.35 – Форма отчёта «Прайс-лист на материалы»
Данный отчёт формируется путём запроса к виртуальной таблице среза
последних регистра сведений «Цены материалов» (рис. 2.36).
86

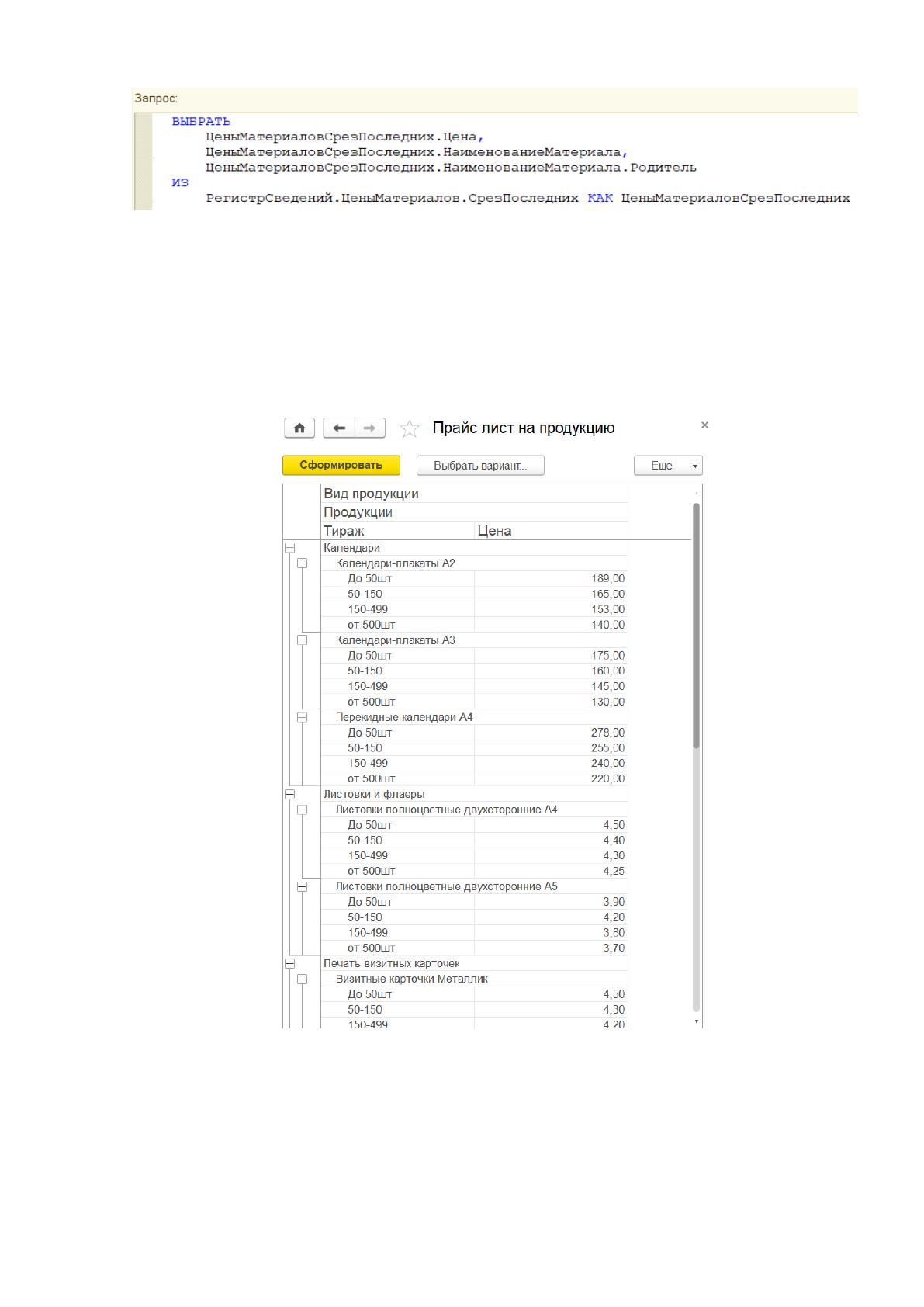

Рис. 2.36 – Запрос для формирования отчёта «Прайс-лист на
материалы»
5. Отчёт «Прайс-лист на продукцию» – отражает актуальную
розничную стоимость типографической продукции по тиражу (рис. 2.37).
Рис. 2.37 – Форма отчёта «Прайс-лист на продукцию»
Данный отчёт формируется путём запроса к регистру сведений
«Стоимость изготовления продукции» (рис. 2.38).
87

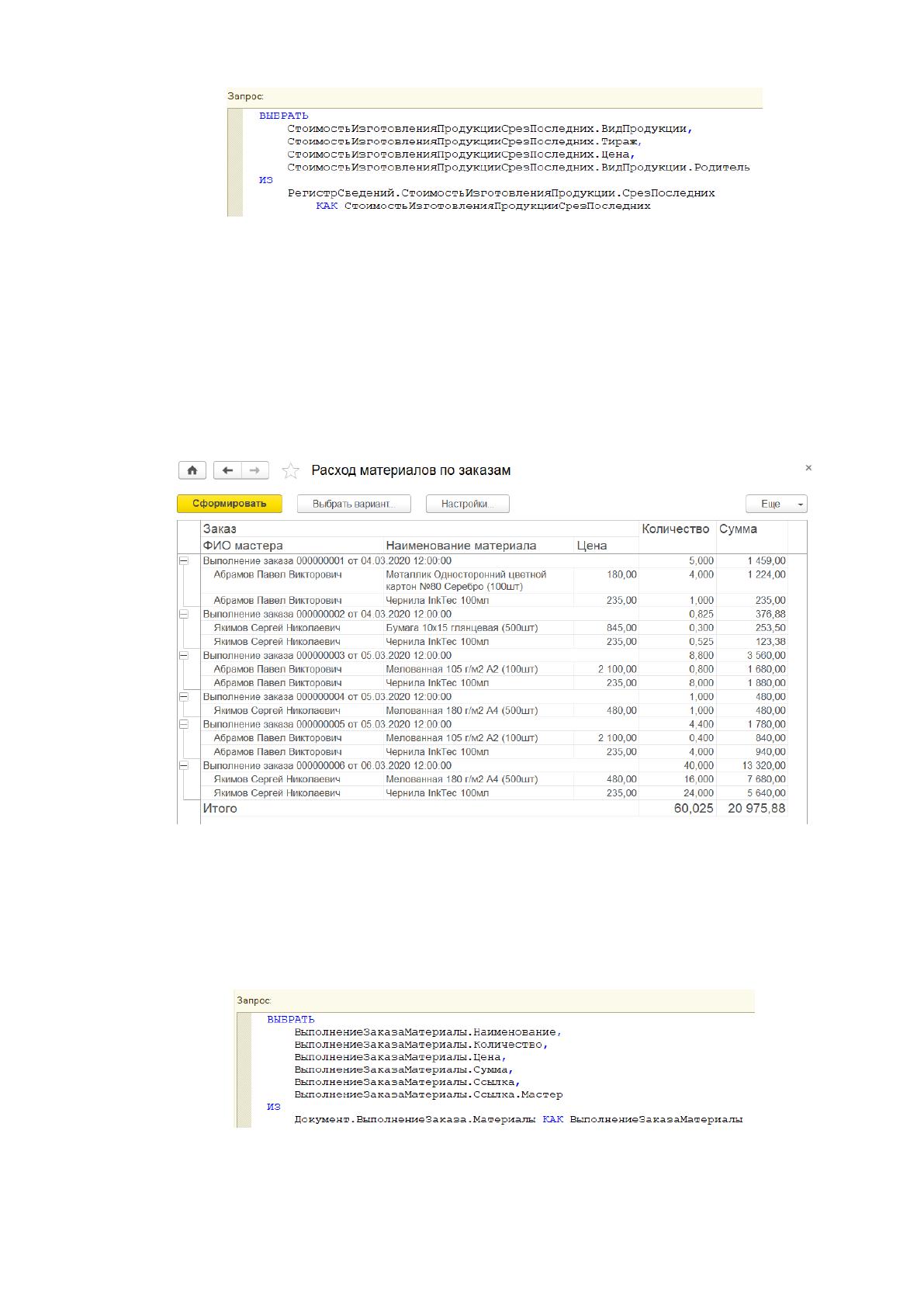

Рис. 2.38 – Запрос для формирования отчёта «Прайс-лист на
продукцию»
6. Отчёт «Расход материалов по заказам» – отражает фактическое
количество и стоимость израсходованных материалов с группировкой по
заказам (рис. 2.39).
Рис. 2.39 – Форма отчёта «Расход материалов по заказам»
Данный отчёт формируется путём запроса к табличной части
«Материалы» документа «Выполнение заказа» (рис. 2.40).
Рис. 2.40 – Запрос для формирования отчёта «Расход материалов по
заказам»
