55

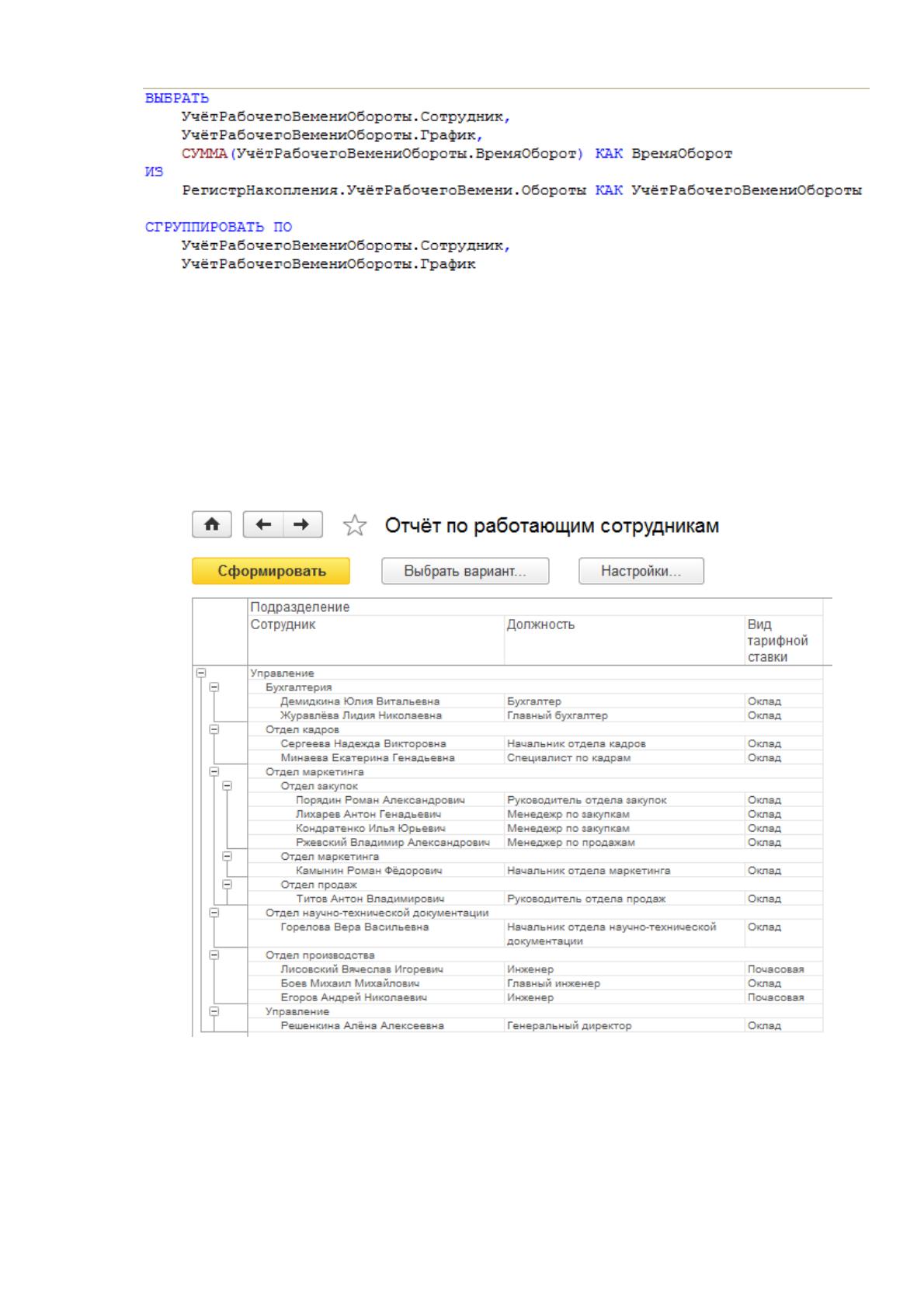

Рисунок 46. Запрос для формирования отчёта
«Отработано по графикам»
4. Отчёт по работающим сотрудникам – отражает иерархический
список сотрудников, работающих на предприятии и занимаемые ими
должности и установленные виды тарифных ставок (рис. 47).
Рисунок 47. Форма отчёта «Отчёт по работающим сотрудникам»
Данный отчёт формируется путём запроса к виртуальной таблице среза
последних регистра сведений «Кадровый учёт» (рис. 48).
56

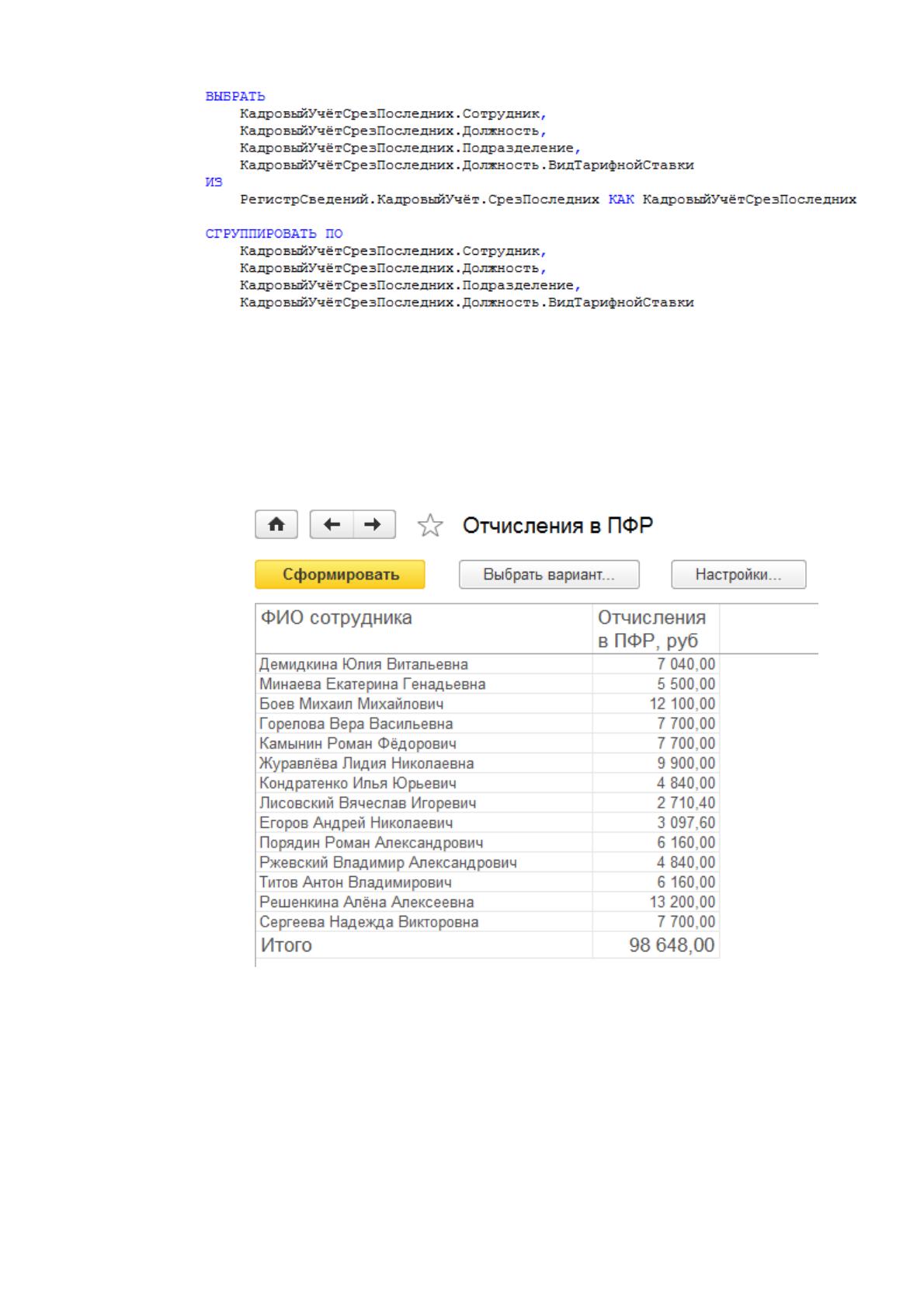

Рисунок 48. Запрос для формирования отчёта
«Отчёт по работающим сотрудникам»
5. Отчёт «Отчисления в ПФР» – отражает сумму отчислений в
пенсионный фонд с детализацией по сотрудникам (рис. 49).
Рисунок 49. Форма отчёта «Отчисления в ПФР»
Данный отчёт формируется путём запроса к объекту «Расчёт заработной
паты» (рис. 50).
57

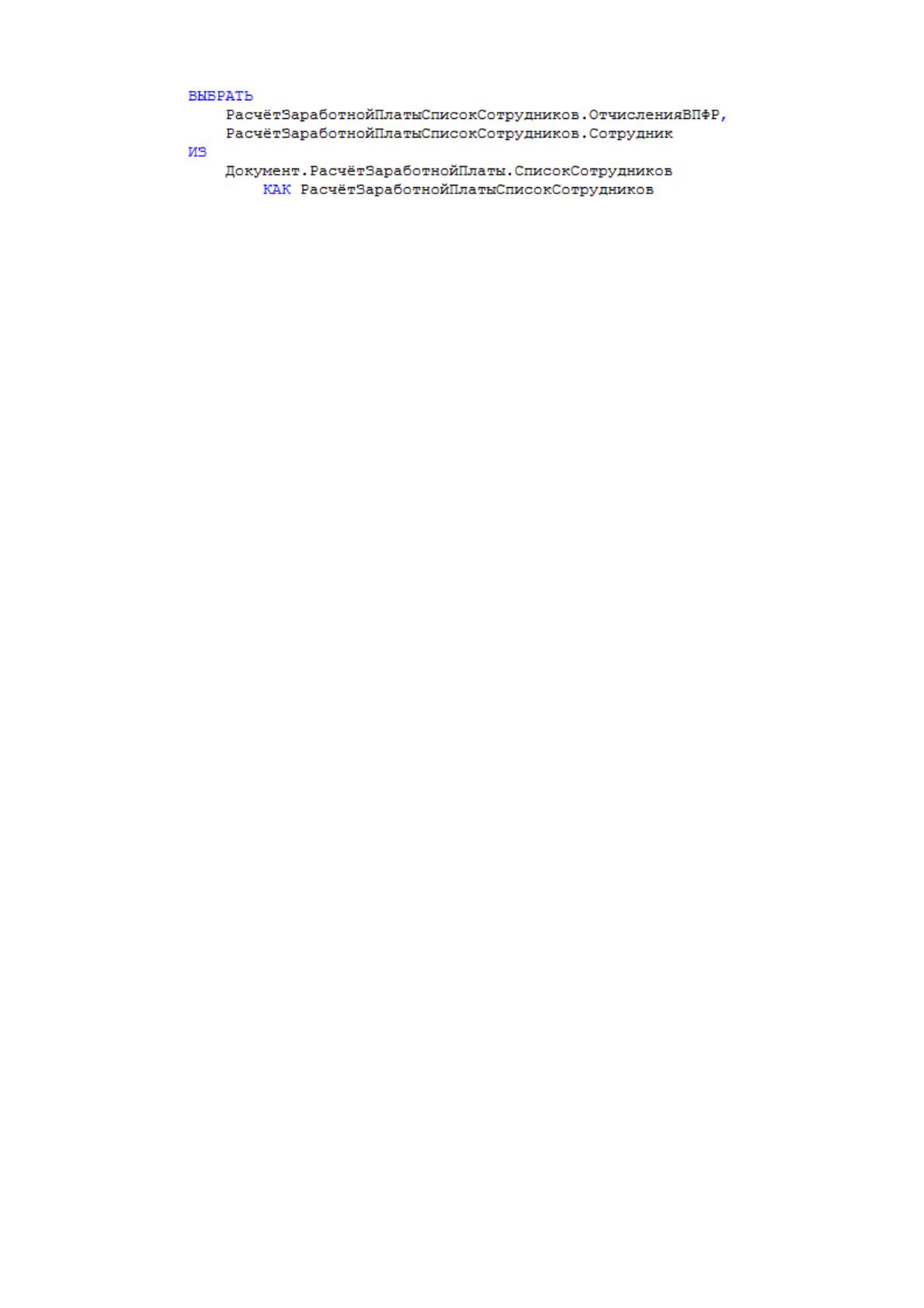

Рисунок 50. Запрос для формирования отчёта
«Отчисления в ПФР»
В приложении 1 приведены листинги программ на встроенном языке
программирования платформы «1С: Предприятие 8.3».
58
2.3. Программное обеспечение задачи
В разработанной системе предусмотрены 4 вида пользователей:
- администратор системы, обладающий наиболее полными полномочиями
при работе с системой;
- координатор, распределяющий заявки;
- специалист, принимающий и закрывающий заявки;
- пользователь системы, подающий заявки;
Более подробно функции данных пользователей приведены на рисунках
51-53.
Функции администратора
Служебные
Общие
Работа со справочниками
Работа с инцидентами
Добавление
Редактирование
Просмотр всех
инцидентов
Создание нового
инцидента
Выполнение
инцидентов
Удаление
Рисунок 51. Дерево функций администратора
59
Функции специалиста
Служебные Общие
Просмотр справочников
Работа с заявками
Выполнение
инцидентов
Создание нового
инцидента
Пользователи
Департамент
Просмотр всех
инцидентов
Рисунок 52. Дерево функций специалиста
Функции пользователя
Общие
Работа с заявками
Создание нового
инцидента
Просмотр своих
инцидентов
Рисунок 53. Дерево функций пользователя
60
На основании данных функций формируется сценарий диалога, схема
которого для каждого из пользователей представлена на рисунках 54- 56.
Главное меню
Справочники
Пользователи
Департамент
Инциденты
Назначенные
На уточнение
В решении
Создать
Пользователи
Добавление
Редактирование
Удаление
Выход
Рисунок 54. Сценарий диалога администратора
Главное меню
Заявки
Назначенные
В решении
Пользователи
Создать
На уточнение
Выход
Рисунок 55. Сценарий диалога специалиста
61
Главное меню
Подать заявку
Закрытые
Отказанные
Архив заявок
Выход
Рисунок 56. Сценарий диалога пользователя

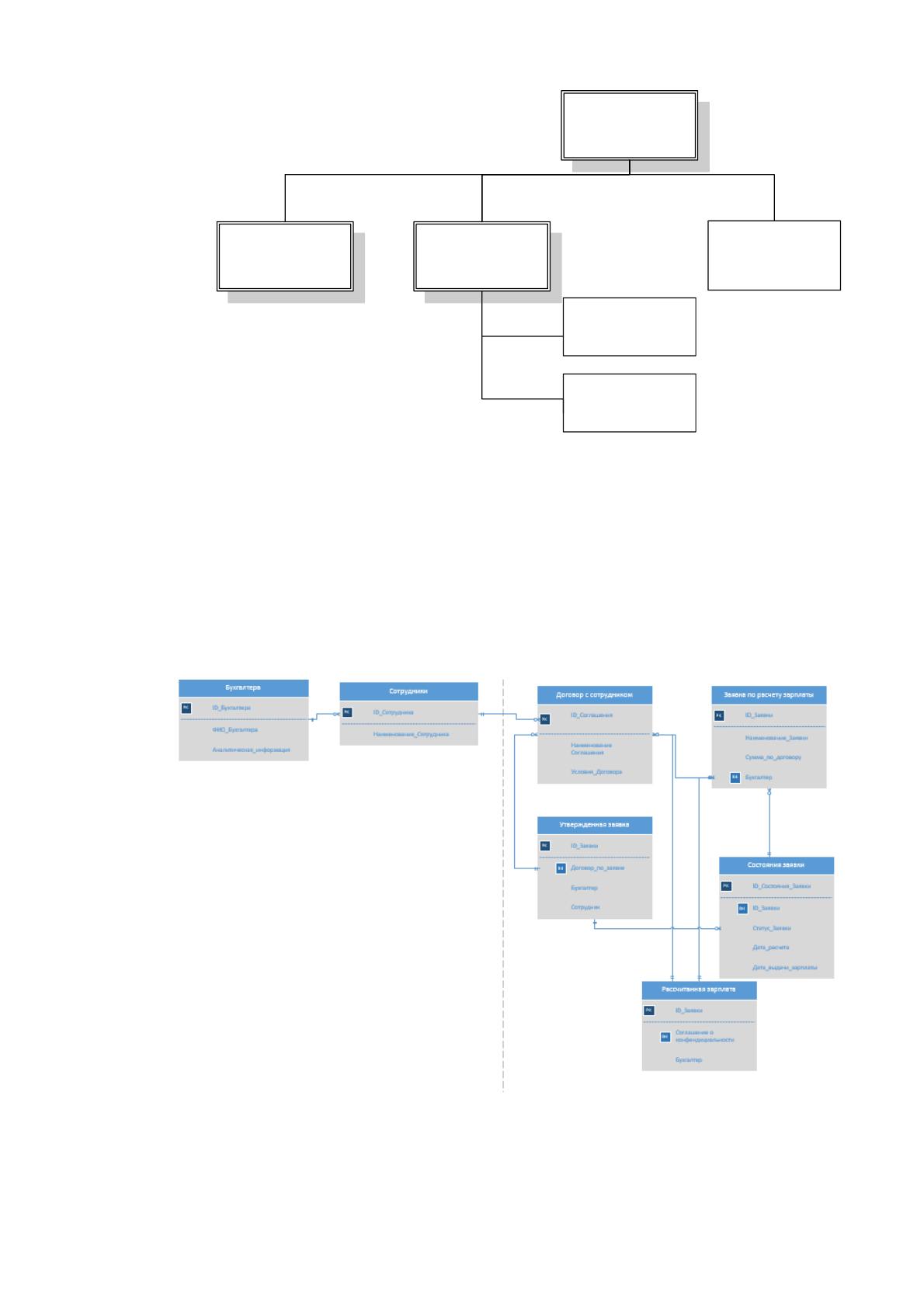

ER-модель является одной из самых простых визуальных моделей данных
(графических нотаций). Она позволяет обозначить структуру в общих чертах.
СУБД, применяемая на предприятии – MSSQLServer.
На рис. 57 описана связь основных таблиц в базе данных.
Рисунок 57. «ER-модель» предметной области автоматизации
документов по управлению персоналом и расчету заработной
платы
62
Таблица 8
Структура и состав справочников
Наименование
объекта
Реквизиты
Тип
Свойства
Справочник
«Сотрудники»
Код
Строка
Длина - 9
Наименование
Строка
Длина - 45
Дата рождения
Дата
-
Паспорт
Строка
Длина - 10
Адрес
Строка
Длина - 0
Телефон
Строка
Длина - 20
Пол
Перечисление. Пол
-
Семейное положение
Строка
Длина - 25
Справочник
«Должности»
Код
Строка
Длина - 9
Наименование
Строка
Длина - 45
Вид Тарифной
Ставки
Справочник
«Подразделени
я»
Код
Строка
Длина - 9
Наименование
Строка
Длина - 45
Руководитель
Справочник
«Виды
графиков
работы»
Код
Строка
Длина - 9
Наименование
Строка
Длина - 45
Структура разработанных документов, табличных частей и описание их
реквизитов представлены в таблице 9.
Таблица 9
Структура и состав документов
Наименование
объекта
Реквизиты
Тип
Свойства
Документ
«Приём на
работу»
Номер
Строка
Длина - 9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
-
Должность
Справочник. Должности
-
Подразделение
Справочник.
Подразделения
-
Тарифная
ставка
Перечисление. Виды
тарифных ставок
-
Ответственный
Справочник. Сотрудники
-
Документ
«Кадровое
перемещение»
Номер
Строка
Длина - 9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
-
Должность
Справочник. Должности
-
Подразделение
Справочник.
Подразделения
-
63
Продолжение таблицы 9
Документ
«Кадровое
перемещение»
Тарифная
ставка
Перечисление. Виды
тарифных ставок
-
Ответственный
Справочник. Сотрудники
-
Документ
«Увольнение»
Номер
Строка
Длина - 9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
-
Ответственный
Справочник. Сотрудники
-
Документ
«Учёт
отработанного
времени»
Номер
Строка
Длина - 9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
График
Справочник. Виды
графиков работы
Период с
Дата
Период по
Дата
Всего
отработано
Число
Длина – 6,
точность - 2
Табличная
часть
«Табель»
Дата
Дата
Часы
Число
Длина – 6,
точность - 2
Документ
«Расчёт
заработной
платы»
Номер
Строка
Длина - 9
Дата
Дата
-
Период с
Дата
-
Период по
Дата
-
Ответственный
сотрудник
Справочник. Сотрудники
-
Всего
начислено
Число
Длина – 6,
точность - 2
Всего
сотрудников
Число
Длина – 6,
точность - 2
Всего в ПФР
Число
Длина – 6,
точность - 2
Табличная
часть «Список
сотрудников»
Сотрудник
Справочник. Сотрудники
Отработано
Число
Длина – 6,
точность - 2
Тарифная
ставка
Начислено
Число
Длина – 10,
точность - 2
Вид тарифной
ставки
Справочник. Виды
тарифных ставок
Отчисления в
ПФР
Число
Длина – 10,
точность - 2
Документ
«Выплата
заработной
платы»
Номер
Строка
Длина - 9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
Сумма
Число
Длина – 10,
точность - 2
Бухгалтер
Справочник. Сотрудники
-
64
Дерево программных модулей, составляющих структуру основного пакета
представлено на рис. 58.
Рисунок 58. Структурная схема основного пакета
Алгоритм функционирования всей системы представлен на рис. 59.
Форма аутентификации
Главная форма
Форма пользователя
Подсистема работы
со справочниками
Модуль визуализации
данных
Подсистемы работы
с документами
Модуль
редактирования
визуализированных
данных
Подсистема работы с
отчетами
Модуль визуальных
эффектов
Модуль
тестирования БД
Форма
редактирования
пользователей
Модуль проверки
загружаемой
информации на
ошибки
