Способность представлять огромное количество информации в
графическом формате помогает поддерживать связь между деловыми и
техническими заинтересованными сторонами, обеспечивая соответствие
требований бизнеса и их технической реализации в базах данных. Благодаря
визуальному проектированию, разработчики баз данных могут разрешать все
сложные вопросы до момента любого значительного инвестирования ресурсов,
способствуя более быстрому реагированию организации на возникающие
потребности предприятия, подчеркивая важность влияния изменений на
информационные активы и позволяя быстро отвечать на постоянно
меняющееся и стремительно возрастающее информационное окружение [20].
На основе физической модели была создана база данных в 1 С
Предприятие.
При проектировании базы данных разработаны следующие таблицы,
наименование и назначение которых приведено в таблице 8.
Таблица 8
Описание таблиц базы данных
Наименование
Хранимые данные
Вид товара
Данные о видах товара
Товар
Данные о товаре
Контрагенты
Данные о контрагентах
Договора
Данные о договорах
Заявка
Данные о заявках на товар
Поставка
Данные о поставках товара
Возврат
Данные о возврате товара
Характеристика каждой таблицы базы данных приведена ниже, в
таблицах 9–15.
Таблица 9
Таблица Вид товара
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код вида
Код вида
Счетчик
Ключев
ое поле
Название
Название
Строка
20
67
Таблица 10
Таблица Договора
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код договора
Код договора
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Таблица 11
Таблица Контрагенты
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код клиента
Код клиента
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Адрес
Адрес
Строка
20
Телефон
Телефон
Строка
10
Таблица 12
Таблица Товар
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код товара
Код товара
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Код вида
Код вида
Число
20
Таблица 13
Таблица Заявка
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Код заявки
Код заявки
Счетчик
Код контрагента
Код контрагента
Число
Дата
Дата
Дата
Код договора
Код договора
Число
Код товара
Код товара
Число
Количество
Количество
Число
Цена
Цена
Число
Таблица 14
Таблица Поставка
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Код заявки
Код предложения
Счетчик
Код поставки
Код арендодателя
Число
Дата
Дата
Дата
Количество
поставки
Код района
Число
68
Таблица 15
Таблица Возврат
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Код поставки
Код предложения
Счетчик
Дата
Дата
Дата
Количество
возврата
Код вида
Число
Причина
Код площади
Строка
2.3.3. Структурная схема пакета (дерево вызова программных модулей)
Схема взаимосвязи программных модулей представляет собой разделение
общего процесса решения задачи на отдельные процедуры преобразования
информации, именуемой модулями. Дерево программных модулей отражает
логическую структуру программы с указанием типов взаимодействия модулей:
Все программные модули связаны между собой и связаны с главным

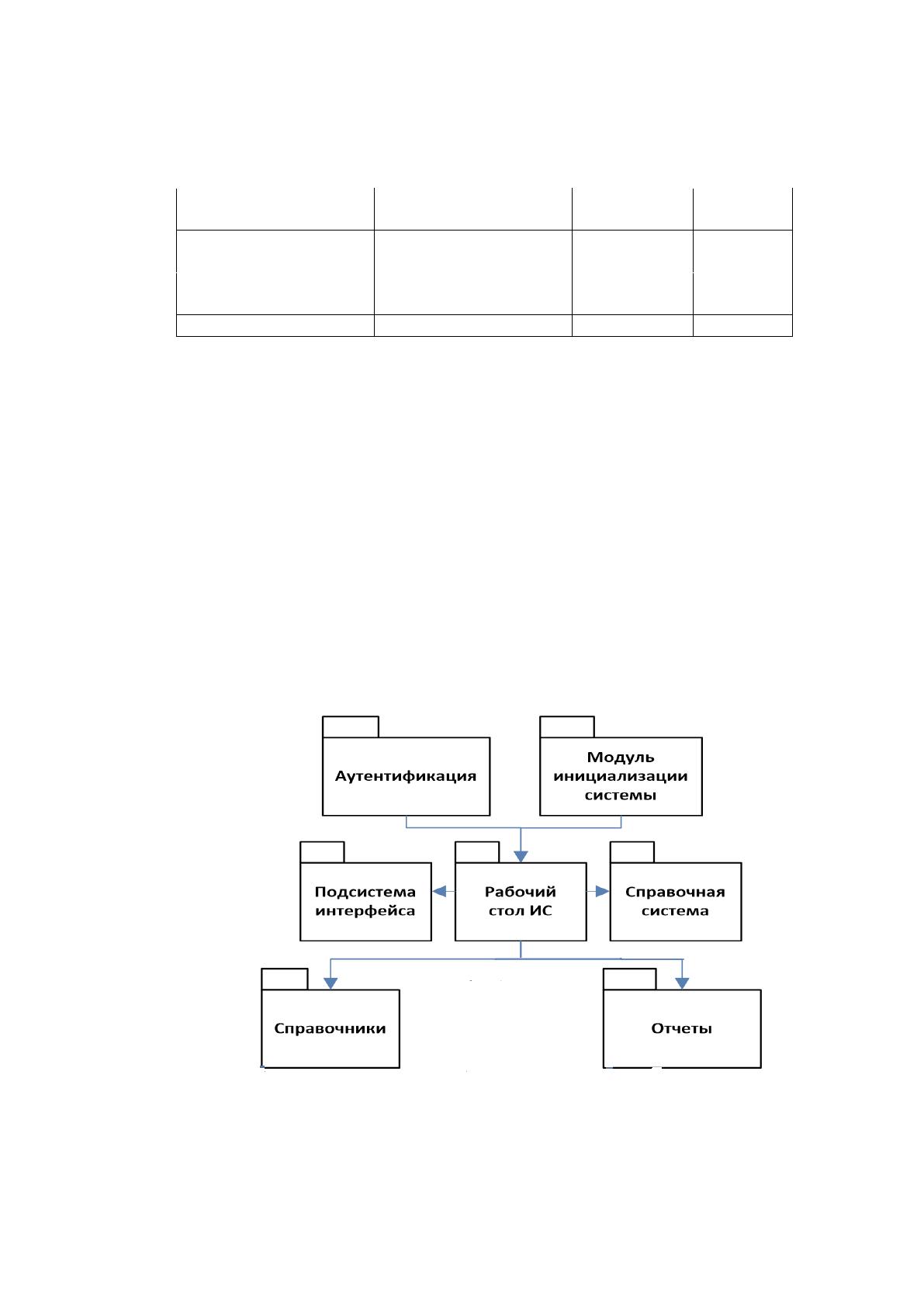

модулем проекта. Взаимосвязь модулей конфигурации представлена на рисунке
12.
Рисунок 12. Связь модулей конфигурации
69
Модуль аутентификации - В системе «1С: Предприятия» аутентификация
означает проверку логина и пароля пользователя на корректность. Можно
настроить права пользователей.
Модуль инициализации системы – обеспечивает настройку всех систем.
Подсистема интерфейса - Командный интерфейс – это основное средство
навигации пользователя по функциональности конфигурации. В системе 1С:
Предприятие он строится на основе подсистем. Разработчик должен создать в
конфигурации иерархию подсистем, отражающую для пользователя структуру
функциональности прикладного решения.
Рабочий стол, используемый в некоторых конфигурациях (бухгалтерия,
зарплата) не является частью интерфейса 1С, это обработка, которая делается
программистом отдельно и которая открывается в 1С на полный экран в
момент входа в программу.
Справочная система – содержит справочную информацию по основным
объектам конфигурации.
Справочники 1С 8.2 предназначены для хранения информации, которая
будет использована в других объектах 1С – документах, отчетах. Таким
образом, учет в 1С ведется в разрезе (по) справочников.
Информация, которая хранится в справочниках, называется Нормативно-
справочной информацией.
Справочники 1С 8.3 делятся на собственно Справочники и
Классификаторы. Под Классификаторами (в разговорах программистов 1С)
понимаются справочники, состав которых утвержден государством (а таких
достаточно много, например Классификатор стран мира или Классификатор
единиц измерения).
Отчеты — это главное в любой информационной системе, поэтому в
конфигураторе содержится большое количество конструкторов и механизмов
для их создания.
Таблица 16
70
Программные модули в 1С Предприятие
Общие модули
Общие модули принадлежат всей конфигурации в
целом, но, в отличие от модуля приложения (см.
ниже), их может быть несколько, например,
модули Расчет Налогов, Обработка Документов.
Общие модули состоят только из процедур и
функций .
Модуль приложения
Это модуль, который относится ко всей
конфигурации в целом и может быть только один. Он
отвечает за пользовательскую сессию (сеанс) работы
с "1С: Предприятием 8"
Модуль внешнего
соединения
Служит для работы конфигурации через COM-
соединение, может быть только один.
Модули объектов
Могут служить для отдельных объектов
конфигурации .
Модули форм
Определяют поведение формы и действия,
выполняемые из нее, например, открытие других
форм
2.3.4. Описание программных модулей

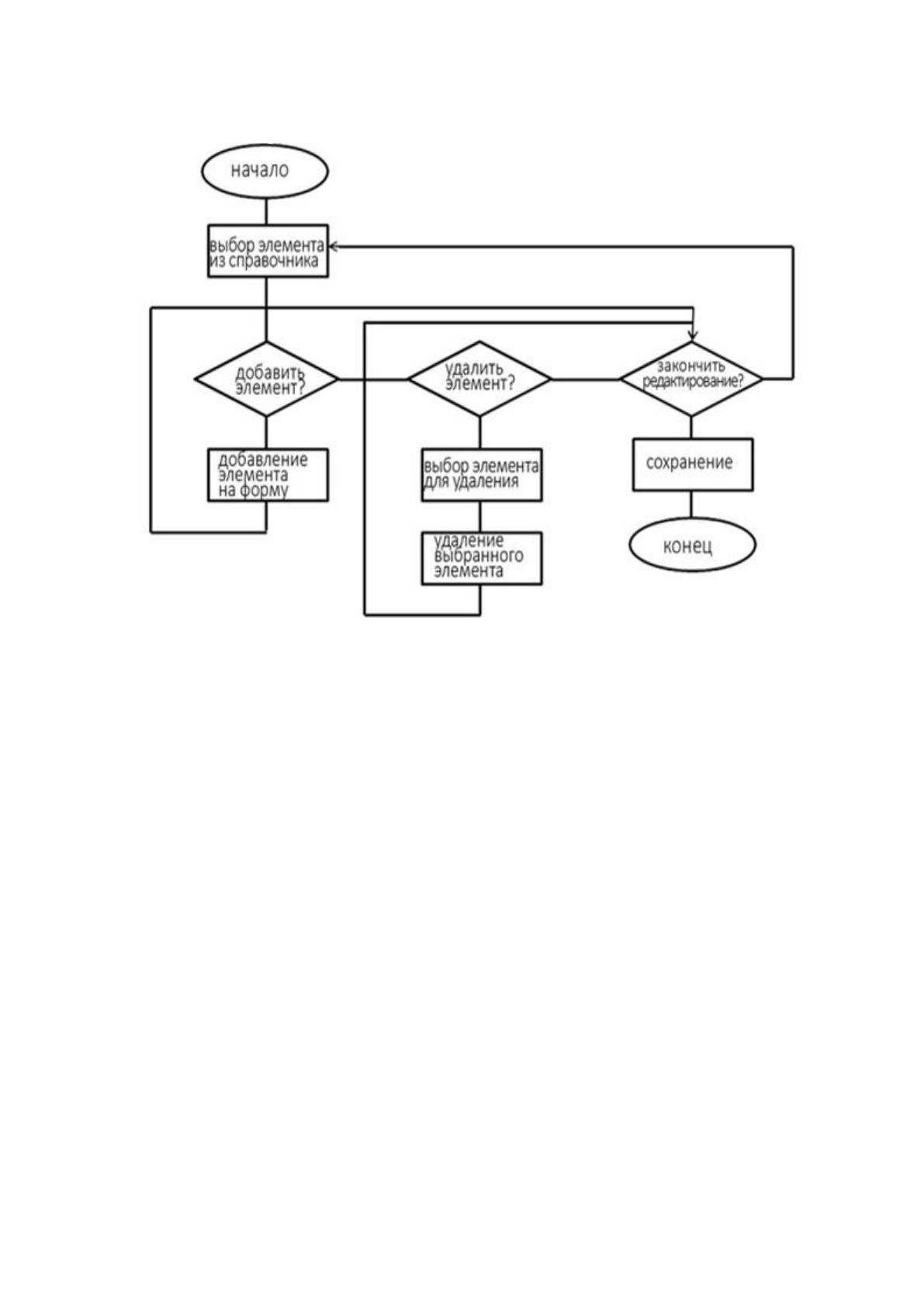

В данной работе был разработан модуль ввода документа. Схема модуля
приведена на рисунке 13.
71
Рисунок 13. Схема модуля
2.4. Контрольный пример реализации проекта и его описание
Подсистемы создаются для систематизации размещения запуска
элементов конфигурации и предоставления прав доступа для структурных
элементов, подсистемы после создания разделяют рабочую область
Модуль приложения располагается в корневом разделе конфигурации, в
нем располагаются процедуры-обработчики событий, которые
инициализируются при старте и окончании работы системы [22].
Основные объекты конфигурации 1С составляют саму сущность
конфигурации, именно из-за различия основных объектов Бухгалтерия 1С
отличается от конфигурации Управление торговлей 1С.
Основные объекты конфигурации 1С — для учета
Эти объекты конфигурации 1С являются средством ведения учета.
Документы 1С.
72
Суть ведения учета представляет ввод документов в базу данных.
Каждый документ значит, что в жизни компании что-то произошло. Документ
фиксирует это событие.
Например «Покупка товара», «Продажа товара» и т.п.
Справочники 1С.
Совершенно ясно, что разные документы работают с одними и теми же
данными. Например, товар «Лопата» сначала покупают, а потом продают.
Товар один и тот же.
Чтобы не вводить его несколько раз повторно – его один раз вводят в
справочник и потом используют значение справочника «Лопата». Значение
остается одно.
Справочники – это такие списки разных значений.
Регистры 1С.
Документ 1С фиксирует одну операцию. Совершенно ясно, что в жизни
компании документов – сотни и миллионы.
Результатом [движения] документа является изменение как минимум
одной цифры в результатах проведения операций. Например, было товара 0,
стало +10.
Каждый документ двигает как минимум в одном из регистров эту цифру.
В результате получается таблица таких движений, из которых можно вычислять
итоги.
Суть регистров – это измерение итогов операций компании.
Регистры 1С бывают нескольких видов:
Регистры сведений 1С – простые таблицы наподобие Excel, часто
используются для хранения информации, связанной со справочниками 1С
Регистры накопления 1С – таблицы, которые получают получать итоги по
своим движениям, остатки (2+10, остаток 12) и обороты(2+10, оборот 10),
используются для оперативного (складского) учета
73
Регистры бухгалтерии 1С – таблицы, основанные на бухгалтерском плане
счетов, используются для ведения бухгалтерского учета
Регистры расчетов 1С – таблицы, основанные на планах видов расчетов,
используются для ведения учета по начислению заработной платы.
Основные объекты конфигурации 1С — для пользователя
Пользовательские объекты 1С не позволяют вести учет, но требуются для
того чтобы пользователю было удобно работать с программой.
Журналы документов 1С
Позволяют объединять списки документов для пользователя по типам.
Например, журнал «Складские документы», или «Банковские документы».
Каждый журнал обычно включает в себя несколько видов документов.
Отчеты 1С
Регистры сведений позволяют вычислить результат. Однако
пользователю необходимо работать с ним в удобном для него виде.
Для этого существуют отчеты 1С.
Отчет представляет собой готовые вычисленные результаты
деятельности компании в виде похожем на Excel или Word.
Отчет может существовать отдельно от конфигурации и базы данных –
его можно сохранить в файл. В этом случае он называется «внешний отчет».
Создание справочников и таблиц.
Для работы с постоянной и условно постоянной информацией с
некоторым множеством значений в системе используются справочники.
Разрабатываемая конфигурация учетной системы выполняет ряд функций
по сбору, обработке и отображению необходимой информации. Основная или
постоянная информация заносится в справочники, каждый из которых
представлен отдельной формой для удобства доступа к необходимой
информации, рисунок 14
74
.

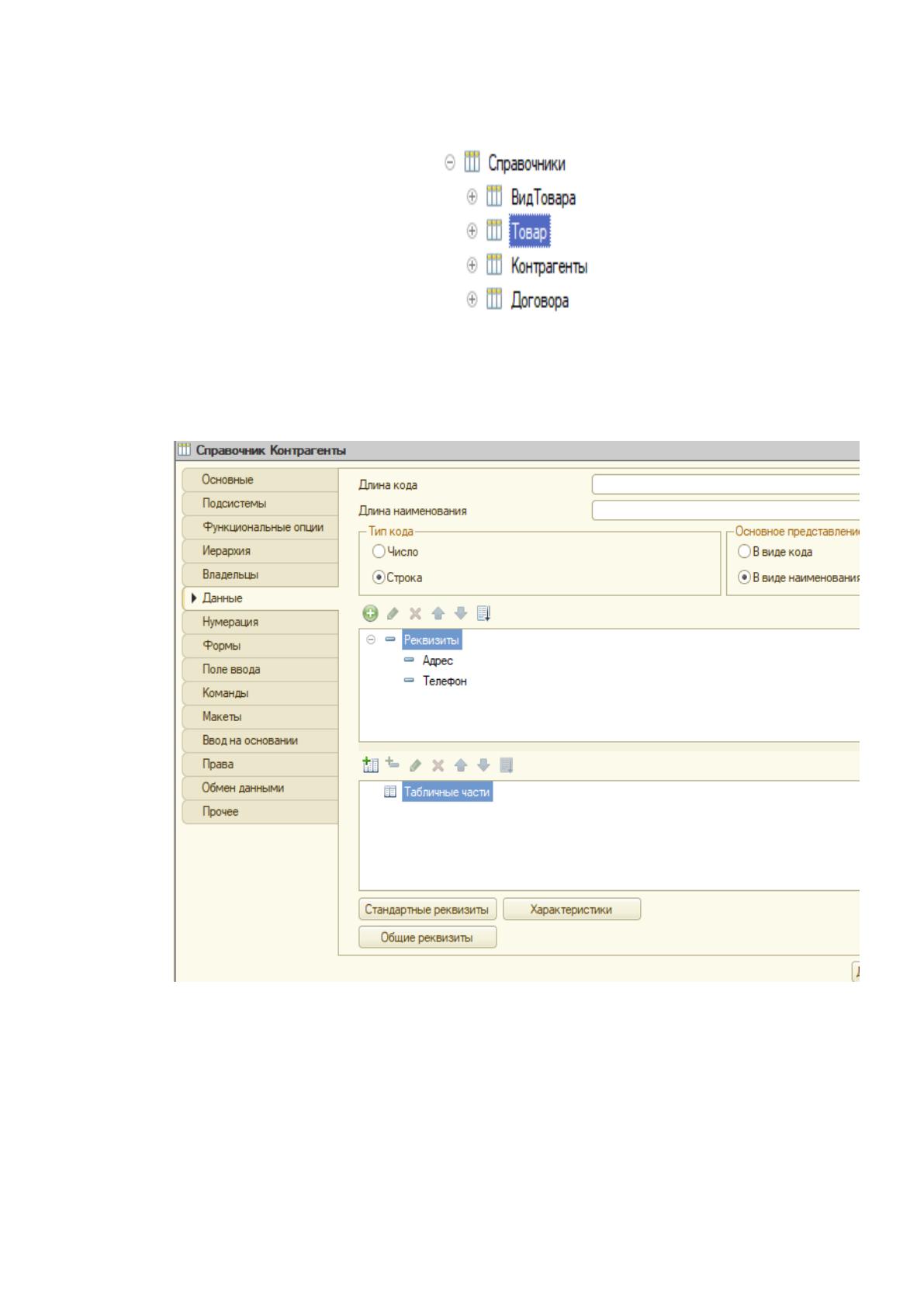

Рисунок 14. Справочники ИС

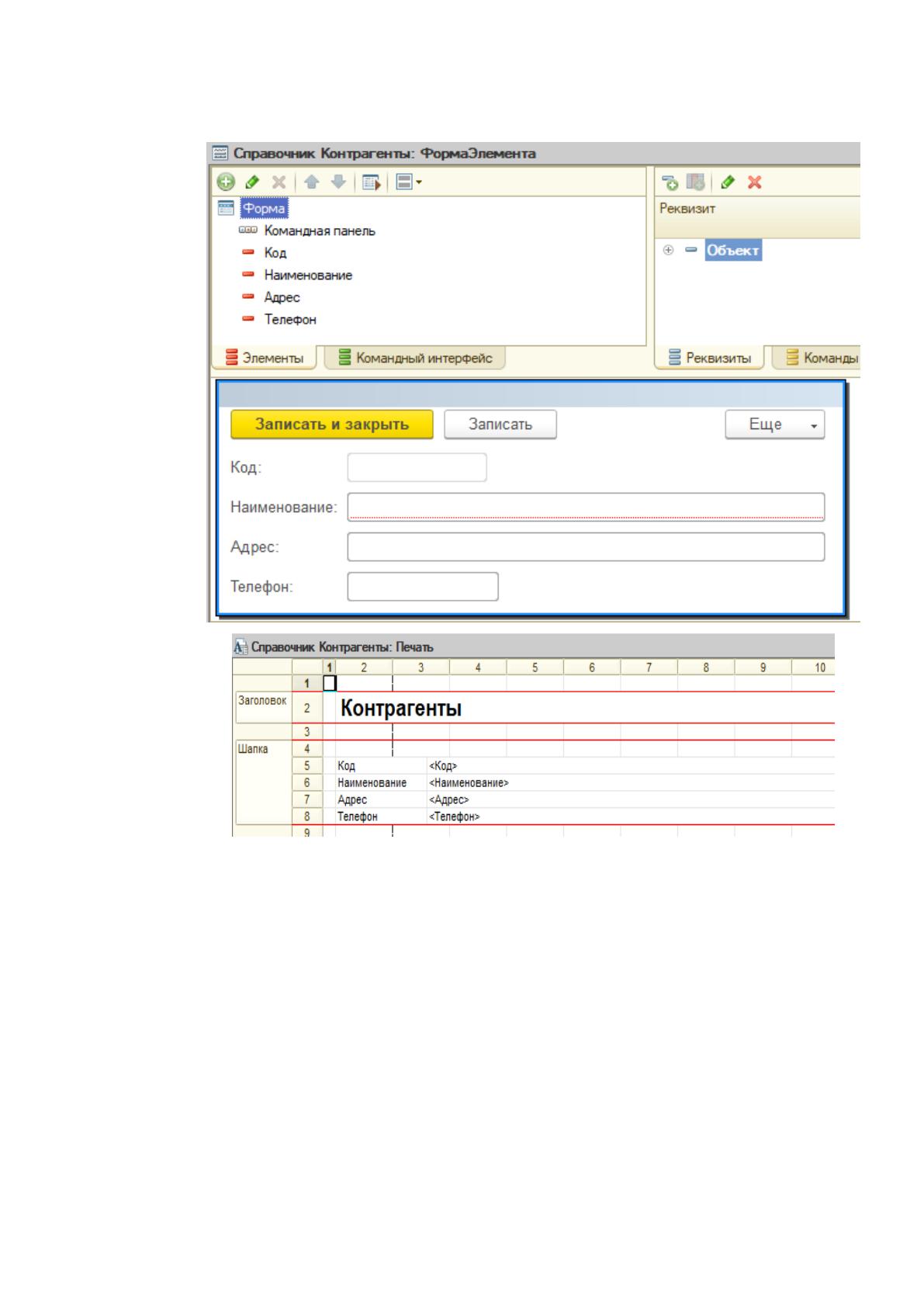

Справочники» представлены на рисунке 15-16
75
Рисунок 15. Справочник Контрагенты
