2.3.2 Характеристика базы данных
Инфологическая (концептуальная) модель подразумевает под собой
формализованное описание предметной области, реализованное безотносительно
к применяемым в дальнейшем техническим и программным средствам.
Инфологическая модель создается динамической и поддерживает легкую
корректировку. К базовым требованиям, относящимся к инфологической модели,
относят следующие:
• Инфологическая модель содержит всю нужную и достаточную
информацию для предстоящего проектирования БД;
• Инфологическая модель реализуется понятной для всех лиц,
принимающих участие в разработке системы.
ER-модель можно описать как логическую структуру данных об объектах
системы. Компонентами ER-модели становятся сущности (объекты) и
отношения (связи между объектами). Объект поддерживает несколько
реализаций или экземпляров. Сам экземпляр объекта реализуется совокупностью
нескольких значений реквизитов и определяется однозначно, т.е.
идентифицируется значением ключа объекта, состоящем из одного ли
нескольких ключевых реквизитов.
Сущности бывают независимыми и зависимыми. Сущность называется
независимой, если каждый ее экземпляр может однозначно определяться без
выражения ее отношений с остальными сущностями. Однозначное определение
экземпляра зависимой сущности исходит от отношений с другими сущностями.
Для визуализации отношений между сущностями применяются связи.
Связи имеют место быть, если экземпляры сущностей логически связаны друг с
другом.

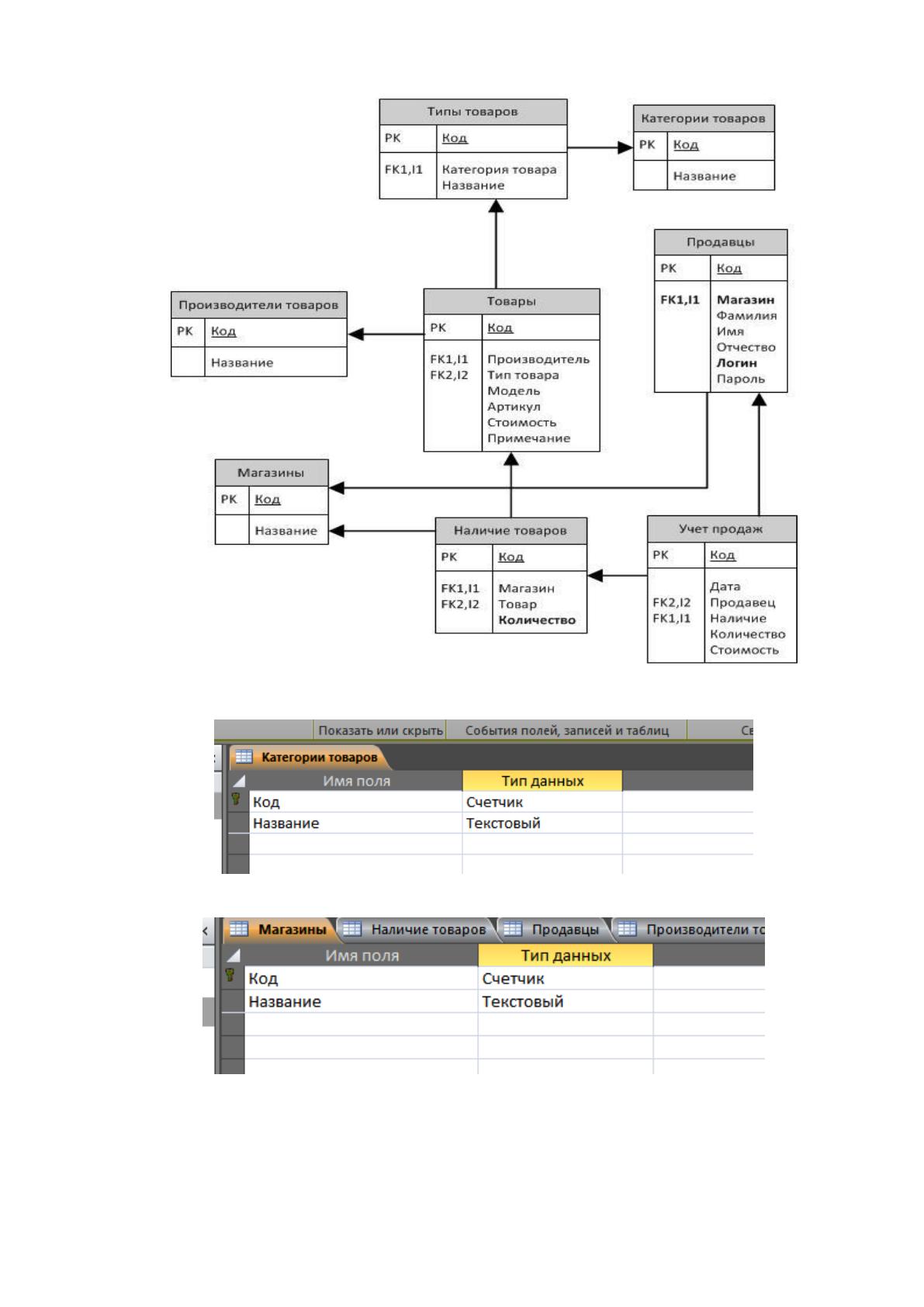

Разработанная база данных состоит из семи таблиц. ER-диаграмма базы
данных представлена на рисунке 2.7.
78
Рисунок 2.7 ER-диаграмма базы данных
Состав полей таблиц приведен на рисунках ниже.
Рисунок 2.8 Структура таблицы Категории
Рисунок 2.9 Структура таблицы Магазины
79

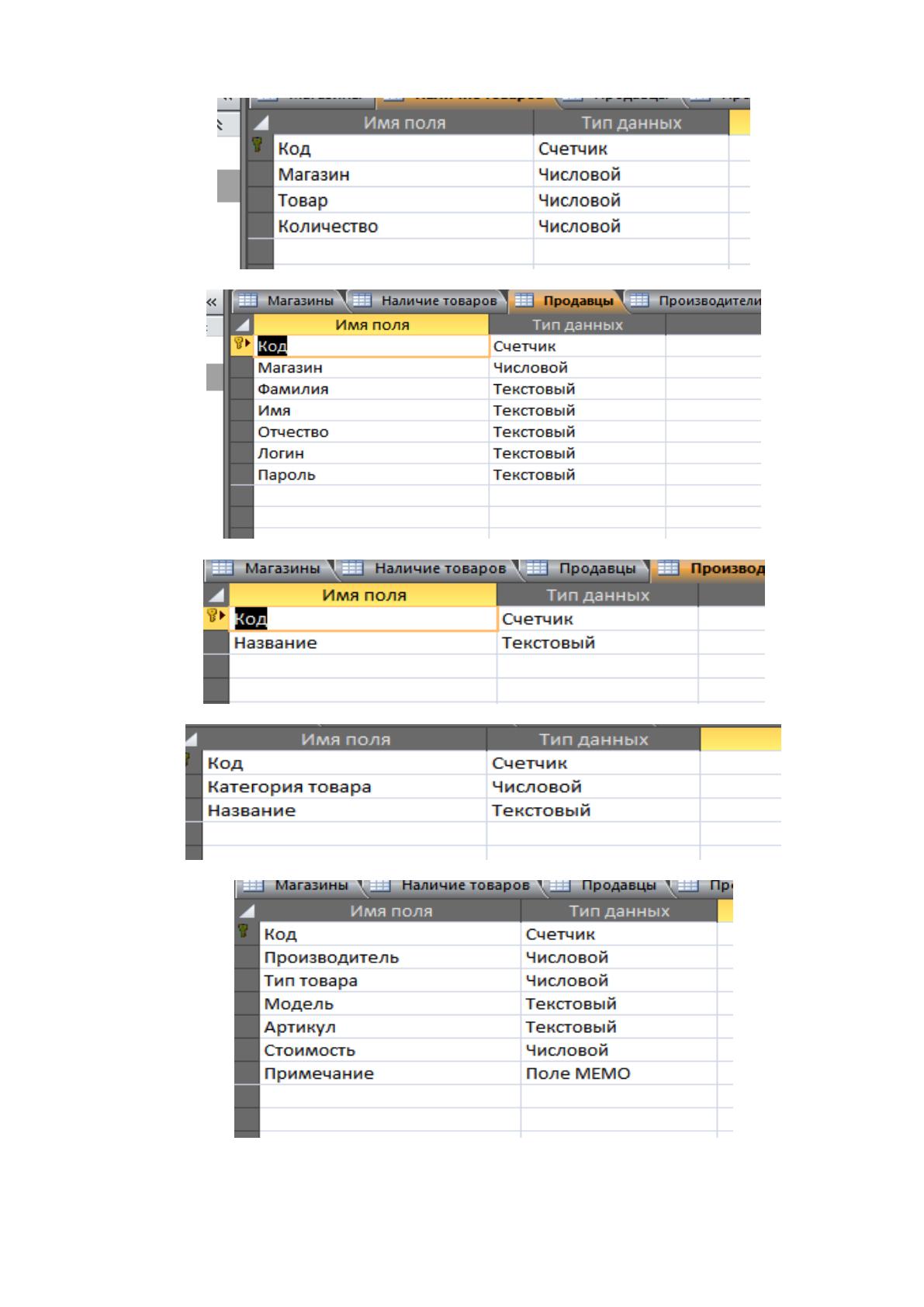

Рисунок 2.10 Структура таблицы Наличие товаров
Рисунок 2.11 Структура таблицы Продавцы
Рисунок 2.12 Структура таблицы Производители
Рисунок 2.13 Структура таблицы Типы товаров
Рисунок 2.14 Структура таблицы Товары
80

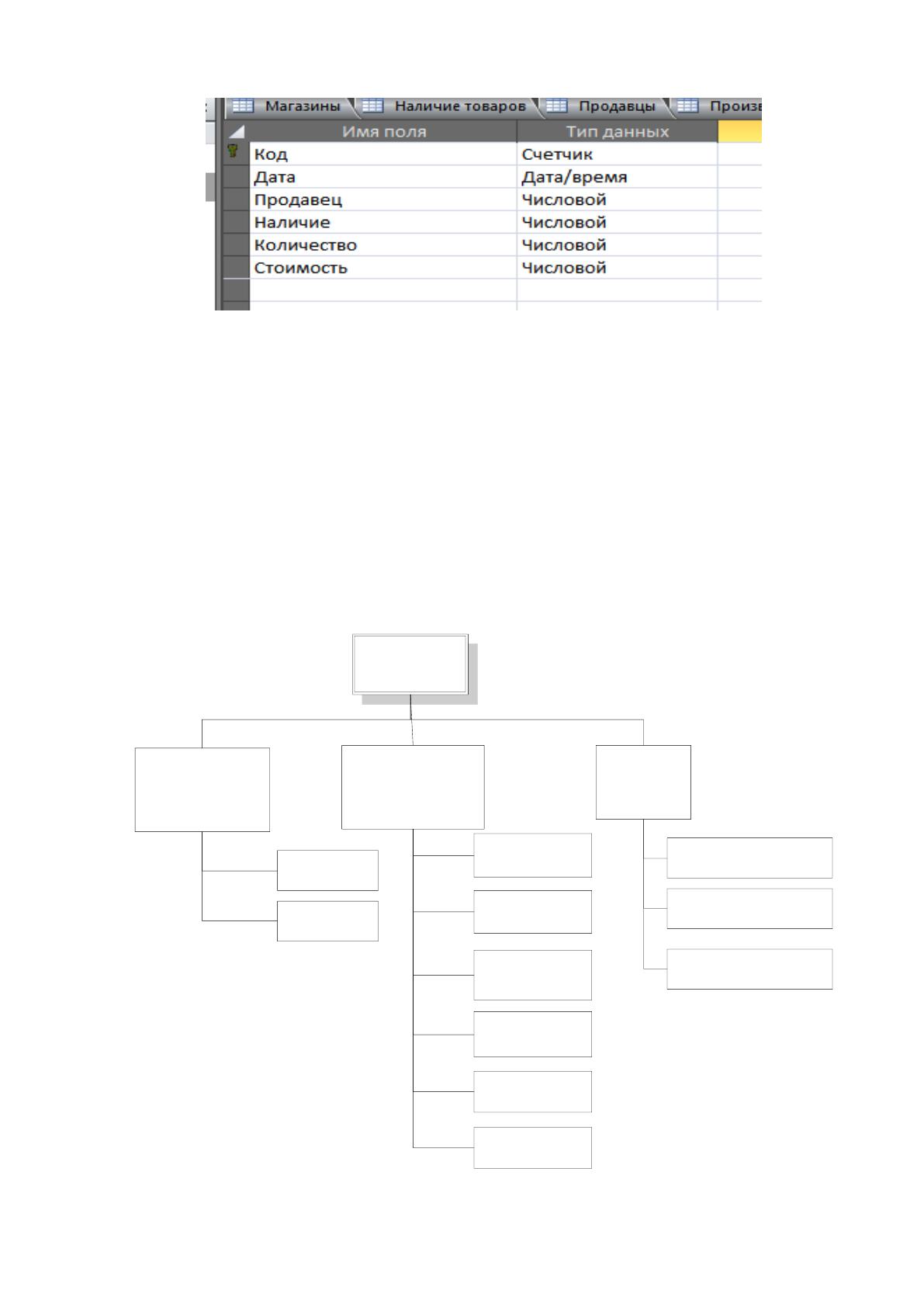

Рисунок 2.15 Структура таблицы Учет продаж
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
Программные модули, образующие структуру пакета, можно подразделить
на три класса: управляющие модули, предназначенные для загрузки меню и
передачи управления другому модулю; модули, выполняющие служебные
функции; модули, связанные с вводом, хранением, обработкой и выдачей
информации. От класса модуля зависит его функциональность.
Структурная схема пакета представлена на рисунке 2.17.
Программный
модуль
Авторизация
Отчеты
Модуль выбора
периода
Модуль формирования
графиков
Модуль формирования
отчета
Учет
Справочники
Продавцы
Товары
Категории
товаров
Производители
Типы товаров
Продажи
Пополнение
Магазины
Рисунок 2.16 Схема вызова программных модулей
81
Характеристика программных модулей представлена в таблице 2.5.
Таблица 2.5
Характеристика программных модулей
№
п/п
Наименование
модуля
Функции модуля
1.
ПМ Авторизация
Содержит процедуры, позволяющие
сформировать главное меню
2.
ПМ продаж
Содержит предопределенные процедуры формы
списка и элемента подменю работы со
документами учета продаж
3.
ПМ поступления
Содержит предопределенные процедуры,
позволяющие учесть поступление товара в
магазин
4.
ПМ отчетов
Содержит предопределенные процедуры,
позволяющие получить отчеты
5.
ПМ формирования
подменю работы со
справочниками
Содержит предопределенные процедуры формы
списка и элемента подменю работы со
справочниками
6.
ПМ справочника
Продавцы
Товары
Типы товаров
Производители
Категории товаров
Магазины
Содержит предопределенные процедуры,
позволяющие добавлять, удалять, редактировать
записи в справочниках
7.
ПМ выбора даты
Содержит предопределенные процедуры,
позволяющие выбрать период для построения
отчета
8.
ПМ формирования
отчета
Содержит предопределенные процедуры,
позволяющие сформировать выбранный отчет в
табличном виде
9.
ПМ формирования
отчета в табличном
виде
Содержит предопределенные процедуры,
позволяющие сформировать выбранный отчет в
графическом виде
2.3.4 Описание программных модулей
Одним из основных модулей разработанной системы учета продаж
является модуль учета продаж. Основной функцией данного модуля является
ввод и учет данных о продажах. В ходе работы модуля используются следующие
таблицы базы данных:
Продажи;
Сотрудники;
Клиенты;
Типы товаров;
82
Категории товаров;
Товары.
Блок-схема работы данного модуля приведена на рисунке 2.6.
83
Цикл по месяцам
m=1; m<=12; m++
Цикл по клиентам
j=1; j<=COUNT(Sotrudn);
j++
Создание
представления для
списка продаж
Чтение i-й записи
представления
Продажи
Установка указателя
в представлении
Продажи на первую
запись
Sotr[i].employee_
id=Sotr[j].employee_id;
Sotr[i].paymonth=m
Да
Нет
А
А
i=i+1
i=j+1;
Сортировка продаж
по возрастанию
значений полей
Сумма и Дата
Начало
Установка
соединения с
сервером БД
Фильтр таблицы
SALES по условию
(sales_id=KP)
Открытие таблиц
Типы товаров,
товары, продажи
Б
Б
Конец цикла по
месяцам
Конец цикла по
сотрудникам
Удаление i-й записи
из представления
Конец цикла по
клиентам
Цикл по месяцам
m=1; m<=12; m++
Цикл по клиентам,
j=1; j<=COUNT(klient);
j++
Фильтр
представления
Продажи по условию
dasteprod=m
П11=0
П10=0;
П11=0;
П12=0
П11=П11+ klient[j].summ
Внесение
klient[j].summ в
столбец для месяца
m макета отчета
Расчет итоговых
показателей отчета
В
Sotrudn[j].summ=
Sotrudn[j].summ+
Sotrudn[i].summ
Конец цикла по
месяцам
Внесение
рассчитанного
показателя П11 в
макет отчета
П12=П12+П11
В
Конец цикла по
месяцам
Цикл по клиентам,
j=1; j<=COUNT(klient);
j++
Цикл по месяцам
m=1; m<=12; m++
Фильтр представления
Klient по условию
klient_id=
klient[j].employee_id
П10=0
П11=П11+ klient[j].summ
Конец цикла по
клиентам
Внесение
рассчитанного
показателя П10 в
макет отчета
Конец
Закрытие таблиц,
уничтожение
представления
Продажи
Рисунок 2.17 Блок-схема модуля учета продаж
2.4 Контрольный пример реализации проекта и его описание
84
Рассмотрим интерфейс разработанной программы, а также основные
моменты работы пользователя с системой.

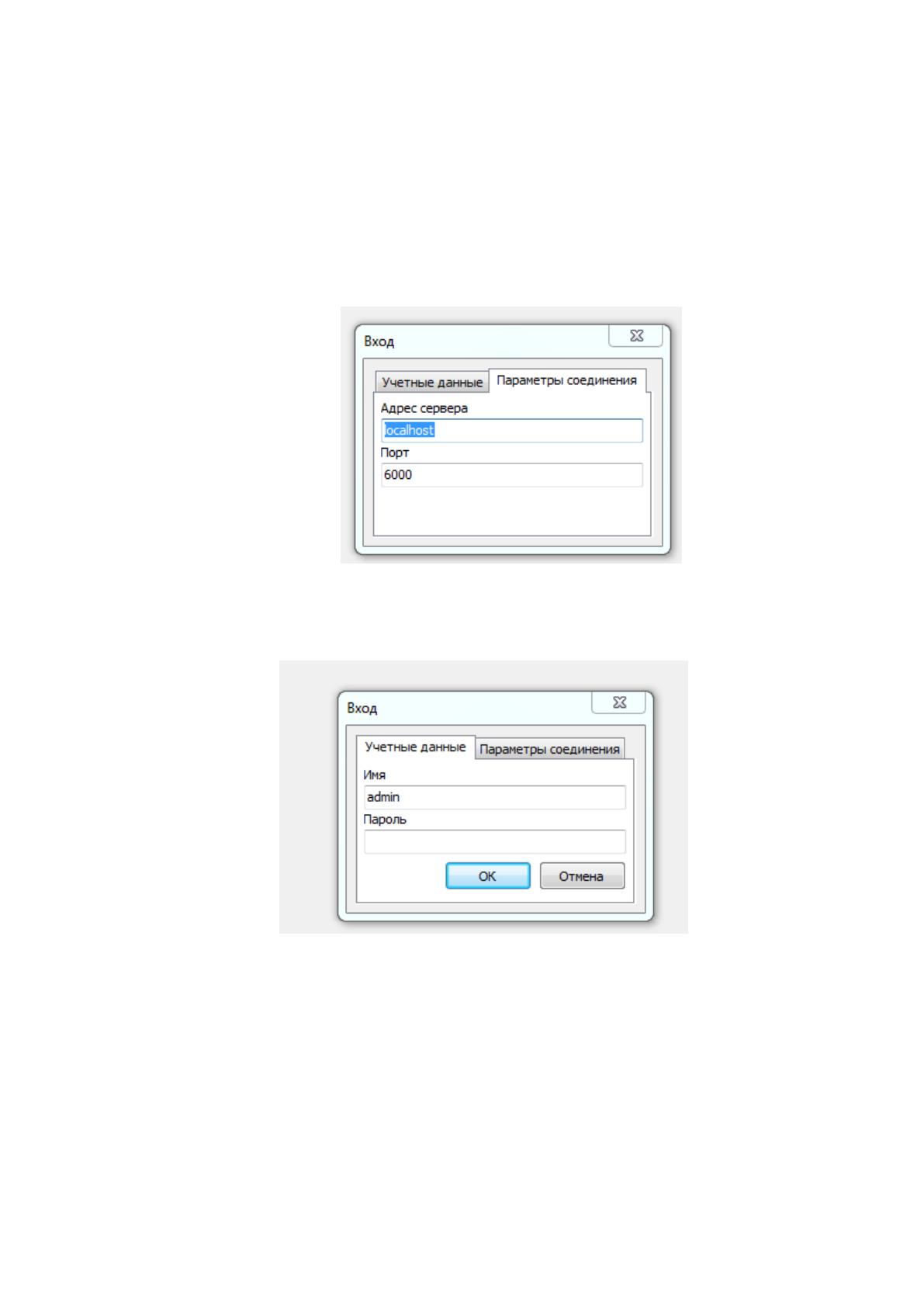

Запуск программы осуществляется следующим образом. В первую
очередь запускается серверная компонента, а затем клиентская. При этом после
запуска клиентской части необходимо указать параметры соединения к серверу
(Рисунок 2.18).
Рисунок 2.18 Настройка параметров соединения к серверу.
Затем необходимо ввести пароль и логин.
Рисунок 2.19 Ввод пароля и логина
После успешной авторизации пользователь видит главное окно
программы.
85

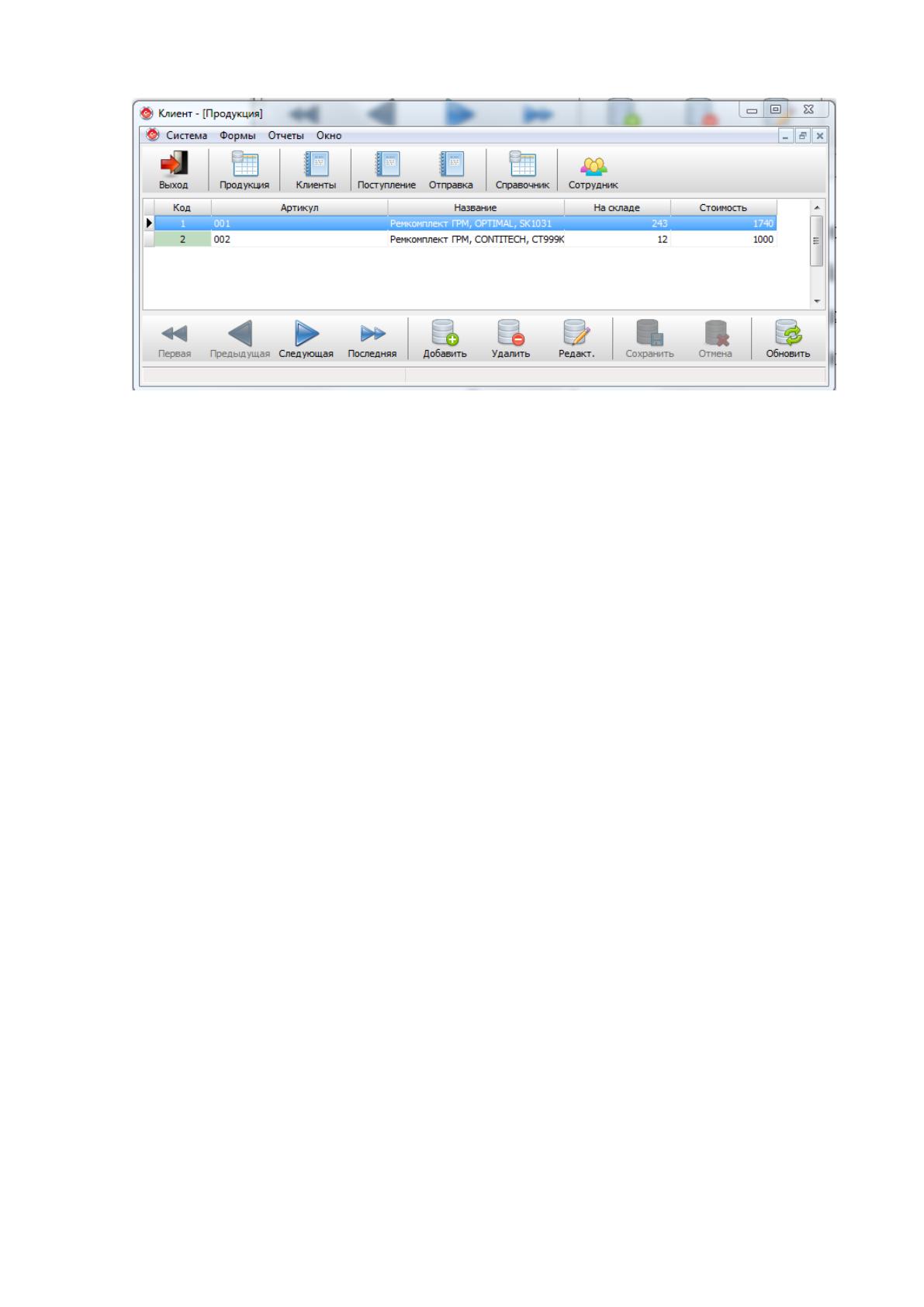

Рисунок 2.20 Главное окно программы
Интерфейс программы состоит из трех частей. В верхней части окна
расположены элементы меню программы, позволяющие осуществлять переход
из одного пункта в другой. Ниже расположено окно, в котором приведена
актуальная на данный момент (для данного пункта меню) информация.
В самой нижней части окна расположены элементы меню, позволяющие
осуществлять работу с записями в таблице, как –то добавить запись, удалить
запись, редактировать запись и сохранить запись, а также осуществлять переход
по записям.
Для корректной работы программы вначале ее эксплуатации требуется
заполнение справочников, а именно:
Должность;
Единицы;
Типу упаковки;
Тип продукции.
86

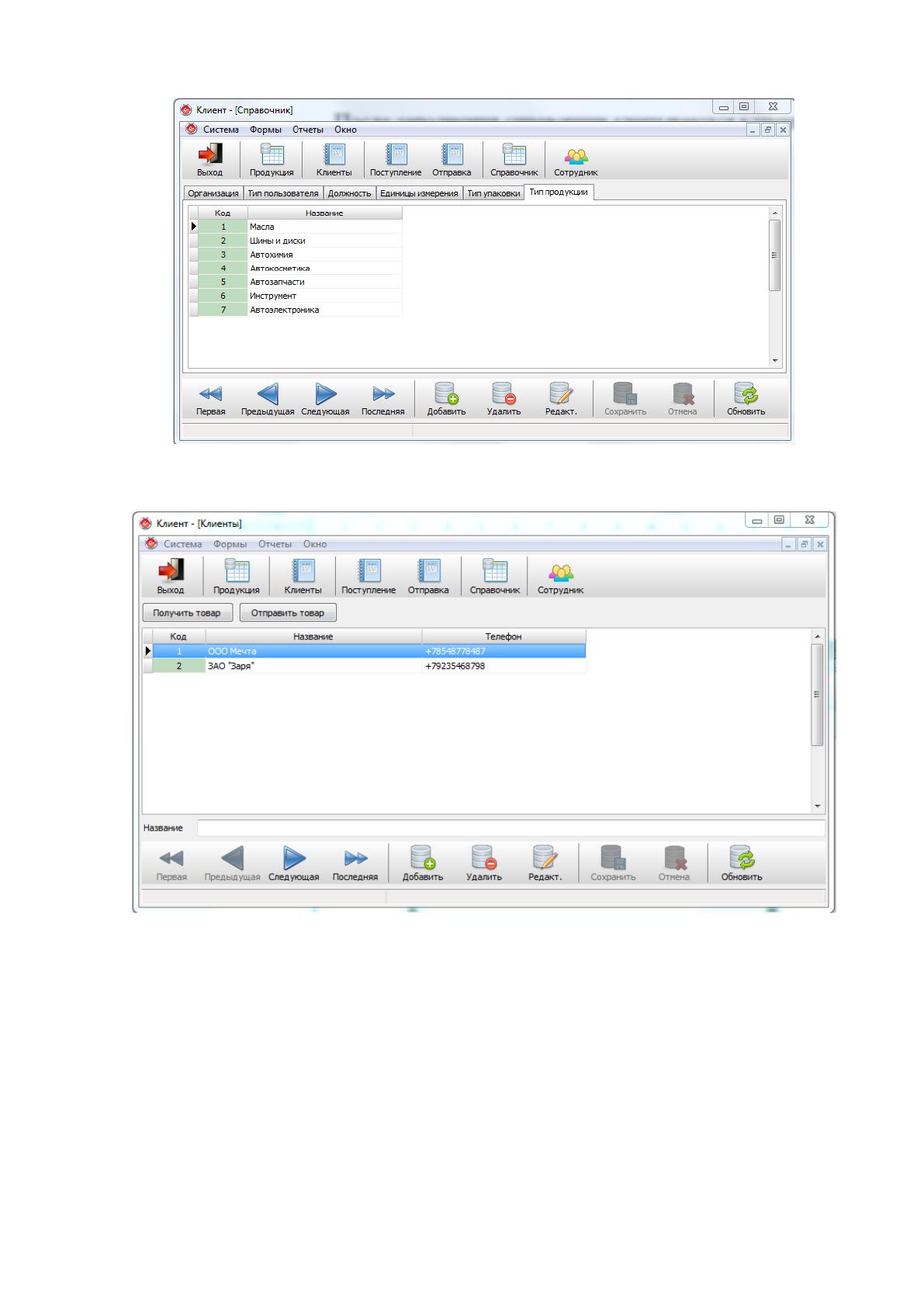

Рисунок 2.21 Справочник «Тип продукции»
После заполнения справочник учитываются клиенты компании.
Рисунок 2.22 Экранная форма списка клиентов
