Рисунок 9 – Сценарий диалога
2.3.2 Характеристика базы данных

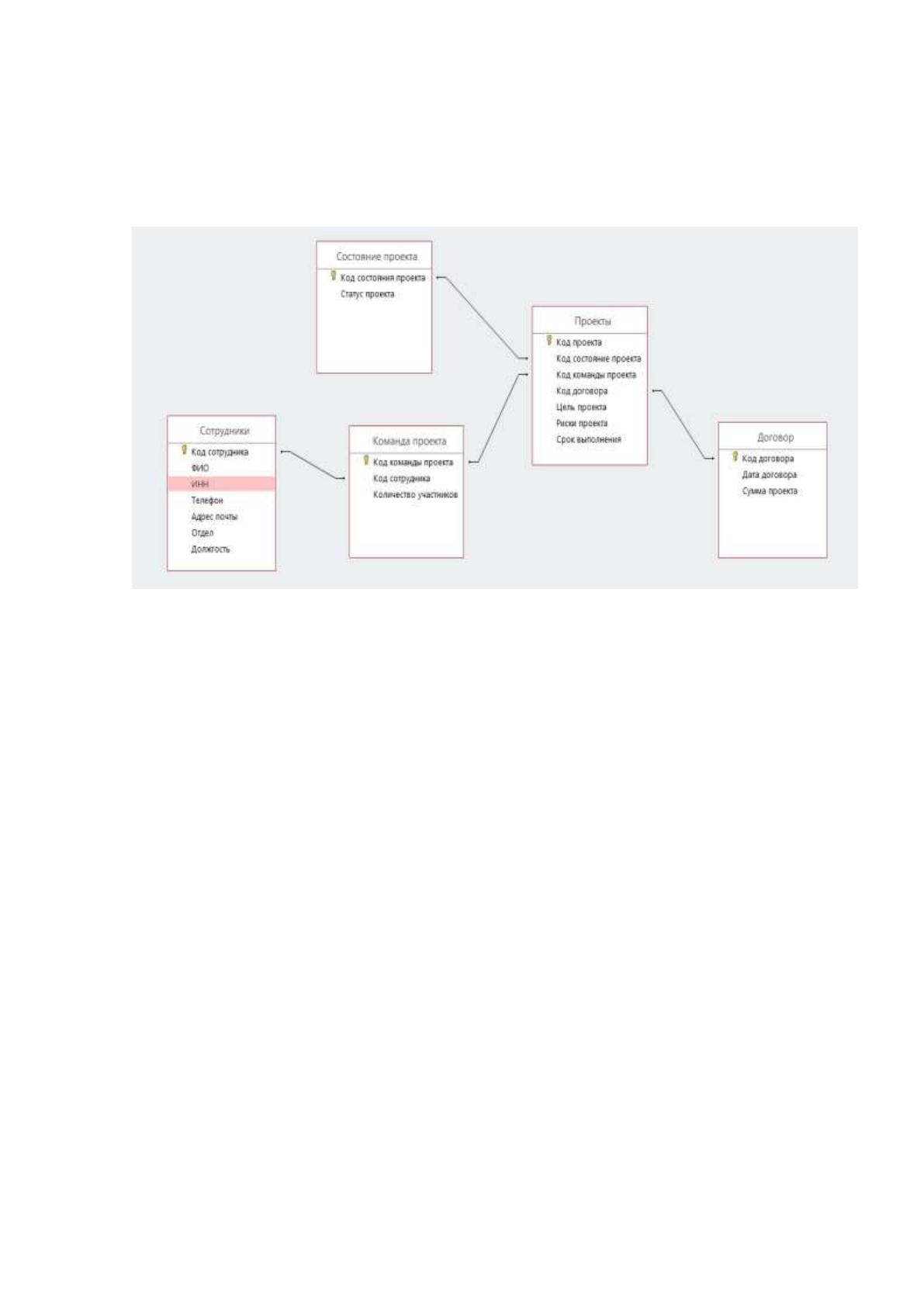

Рисунок 10 – ER-модель
На рисунке 10 изображена ER-модель базы данных. На ней
изображены 5 таблиц: сотрудники, команда проекта, проекты, состояние
проекта, договор. Рассмотрим таблицы по подробнее.
В таблице 5 отражена информация о сотрудниках. В ней указывается:
код сотрудника, ФИО, ИНН, телефон, адрес почты, отдел, должность.
Ключевым полем является поле «код сотрудника».
49
Таблица 5 – описание структуры записей таблицы «Сотрудники»
Наименование
поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код сотрудника
Kod_Sotr
число
4
Ключ
ФИО
FIO_Sotr
строка
40
ИНН
INN_Sotr
строка
12
Телефон
Tel_Sotr
число
11
Адрес почты
Email_Sotr
строка
20
Отдел
Otdel_Sotr
строка
10
Должность
Dol_Sotr
строка
10
В таблице 6 отражена информация о командах проекта. В ней
указывается: код команды проекта, код сотрудника, количество участников.
Ключевым полем является поле «код команды проекта».
Таблица 6 – описание структуры записей таблицы «Команда
проекта»
Наименование
поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код команды
проекта
Kod_Kom
число
5
Ключ
Код сотрудника
Kod_Sotr
число
4
Количество
участников
Kol_Sotr
число
5
В таблице 7 отражена информация о проектах. В ней указывается: код
проекта, кода состояния проекта, код команды проекта, код договора,
название проекта, риск проекта, дата выполнения, срок выполнения.
Ключевым полем является поле «код проекта».
50
Таблица 7 – описание структуры записей таблицы «Проект»
Наименование поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Код проекта
Kod_Pro
число
6
Ключ
Код состояние
проекта
Kod_Sost
число
6
Код команды проекта
Kod_Kom
число
5
Код договора
Kod_Dog
число
6
Название проекта
Name_Pro
строка
20
Риски проекта
Risk_Pro
строка
10
Дата выполнения
Data_Pro
дата
12
Срок выполнения
Srok_Pro
дата
12
В таблице 8 отражена информация о состоянии проекта. В ней
указывается: код состояния проекта, статус проекта. Ключевым полем
является поле «код состояния проекта».
Таблица 8 – описание структуры записей таблицы «Состояние
проекта»
Наименование поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Код состояния
проекта
Kod_Sos
число
6
Ключ
Статус проекта
Statys_Pro
строка
10
В таблице 9 отражена информация о договорах. В ней указывается:
код договора, дата договора, сумма проекта. Ключевым полем является поле
«код договора».
51
Таблица 9 – описание структуры записей таблицы «договор»
Наименование
поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Номер договора
Nomer_Dog
число
5
Ключ
Дата договора
Date_Dog
дата
12
Сумма по договору
Summ_Dog
Число
12
2.3.3 Структурная схема пакета (дерево вызова программных модулей)

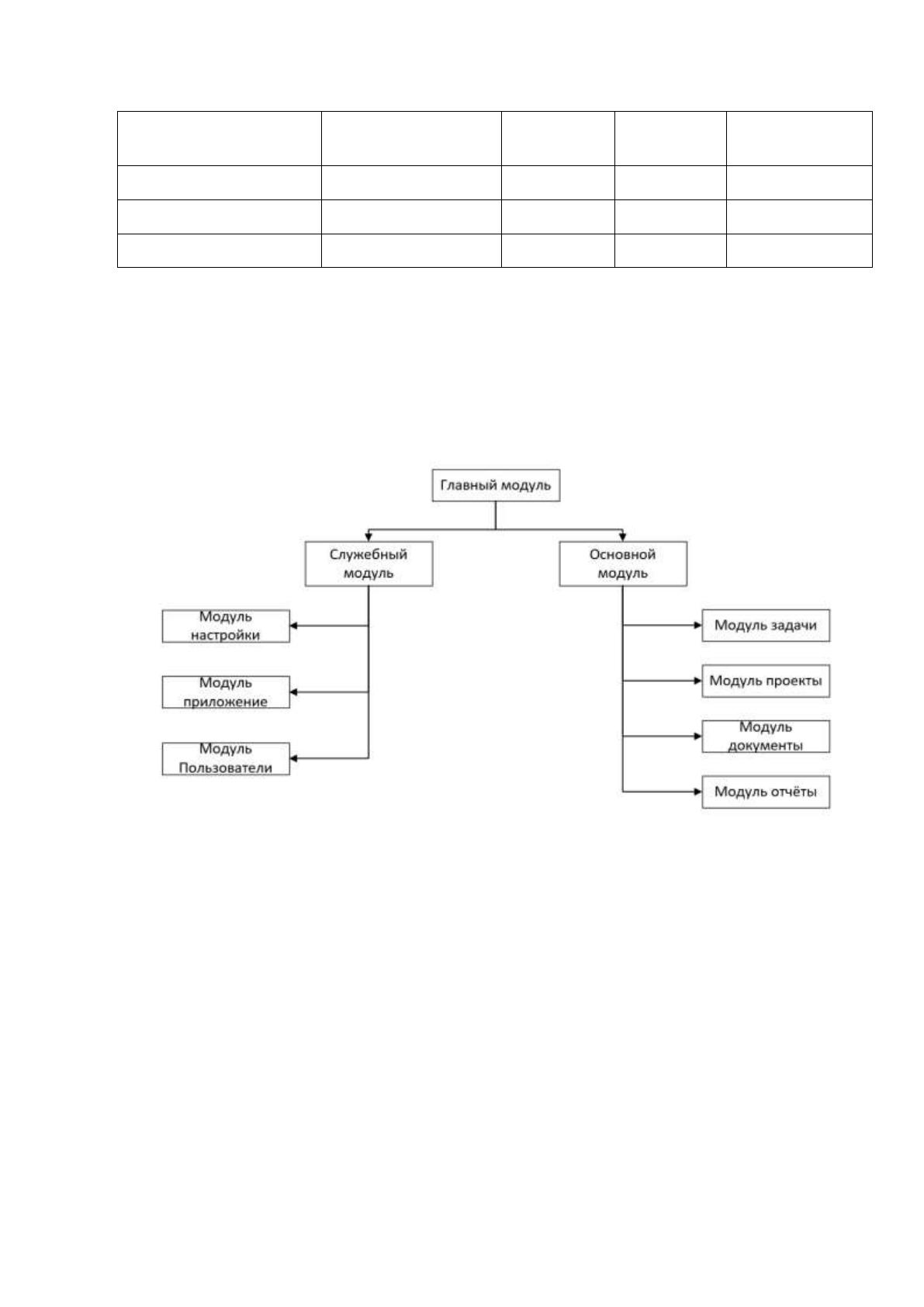

Далее представлены дерево вызова программных модулей на рисунке
11, а также их описание в таблице 10.
Рисунок 11 - Дерево вызова программных модулей
52
Таблица 10 – описание функций модулей
№
п/п
Наименование модуля
Функции модуля
1
Главный модуль
Содержит глобальные функции и
процедуры, выполняющиеся при запуске
Flowlu
2
Служебный модуль
Содержит функции и процедуры, которые
выполняют служебные функции
3
Основной модуль
Содержит функции и процедуры, которые
выполняют основные функции
3
Модуль «настройки
Содержит функции и процедуры
позволяющие настраивать систему с
помощью гибких настроек
4
Модуль «приложение»
Содержит функции и процедуры
позволяющие редактировать интерфейс
системы
5
Модуль «пользователи»
Содержит функции и процедуры
позволяющие авторизоваться за
пользователя и также просматривать список
пользователей
6
Модуль «задачи»
Содержит функции и процедуры позволяет
просматривать список всех
7
Модуль «проекты»
Содержит функции и процедуры
позволяющие создавать проекты и
просматривать их список
8
Модуль «документы»
Содержит функции и процедуры
позволяющие составлять и загружать
документы а также их просматривать
9
Модуль «отчѐты»
Содержит функции и процедуры
позволяющие составлять и загружать
отчеты а также их просматривать
53
2.3.4 Описание программных модулей

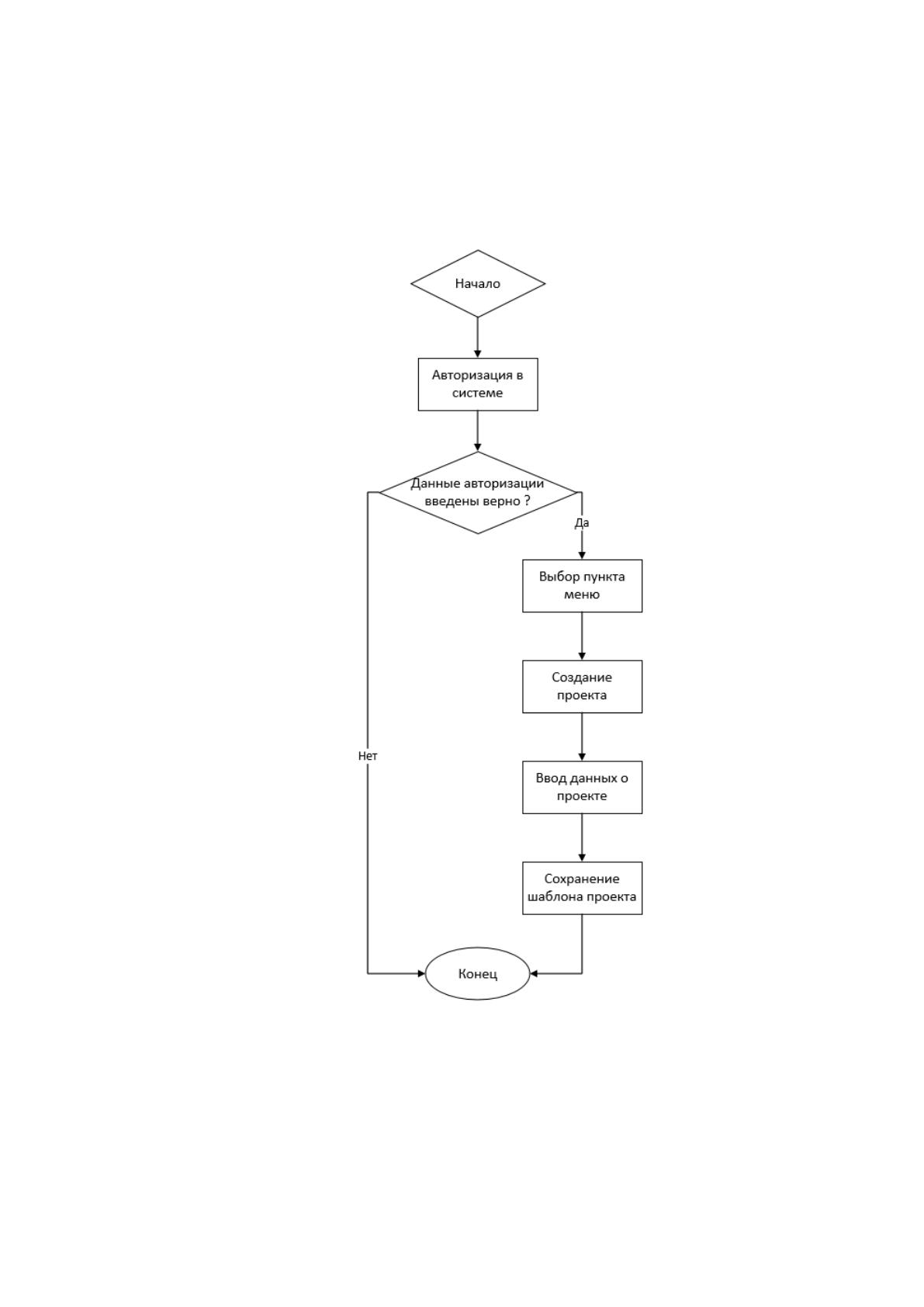

На рисунке 12 я описал блок схему создание проекта.
Рисунок 12- Блок схема создания проекта
54
Данная блок схема представляет собой процесс создания проекта.
Сначала идѐт авторизация в системе. Если данные авторизации были введены
не верно, то конец. Если данные были введены верно, то после авторизации
появляется меню выборов пунктов. Выбираем пункт проекты. Создаѐм
проект и вводим данные о проекте. Так же проект можно создать по
шаблону. Затем сохранение проекта.
2.4 Контрольный пример реализации проекта и его описание

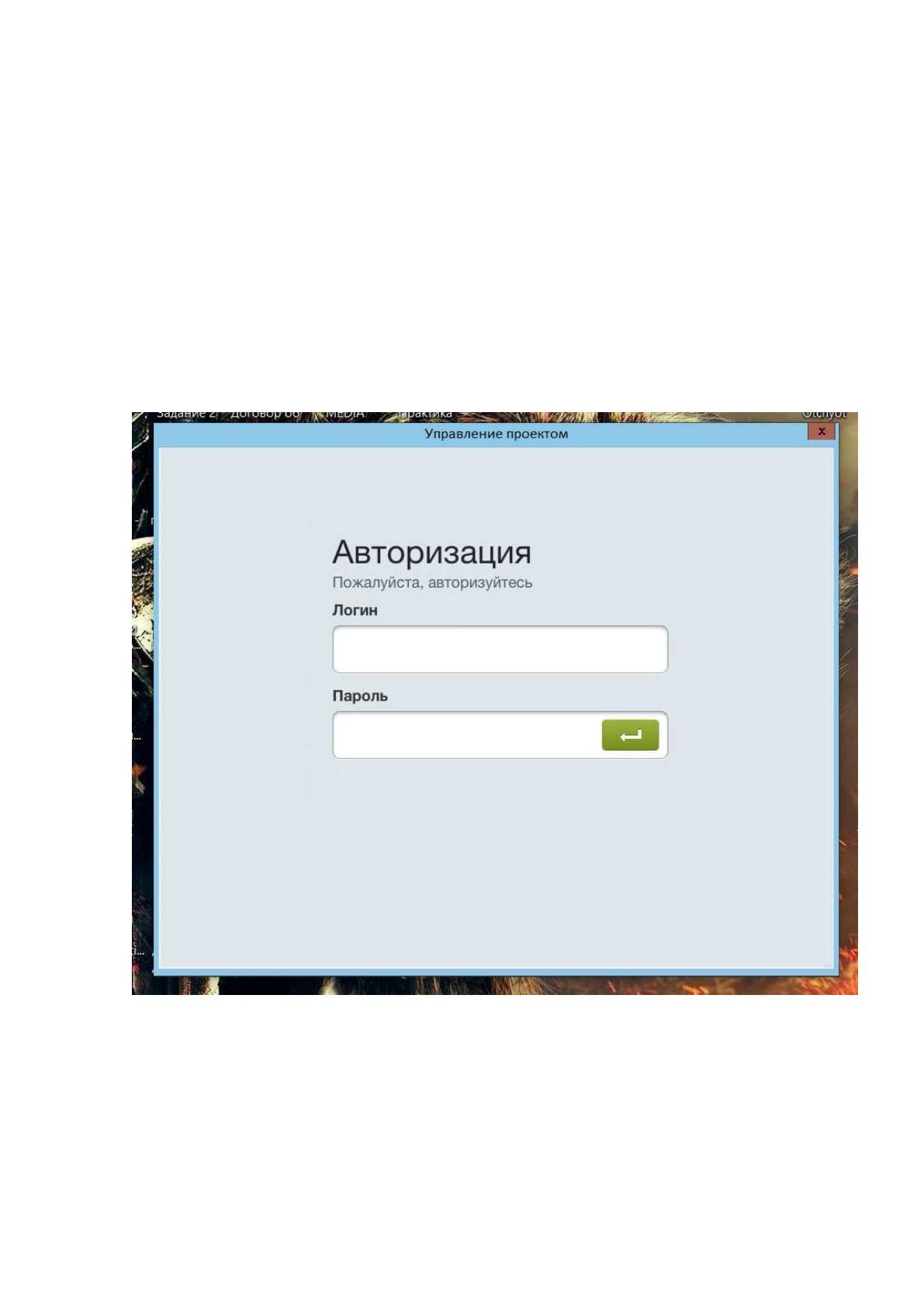

На рисунке 13 представлена окно авторизации пользователя.
Рисунок 13 – Окно авторизации Flowlu
55

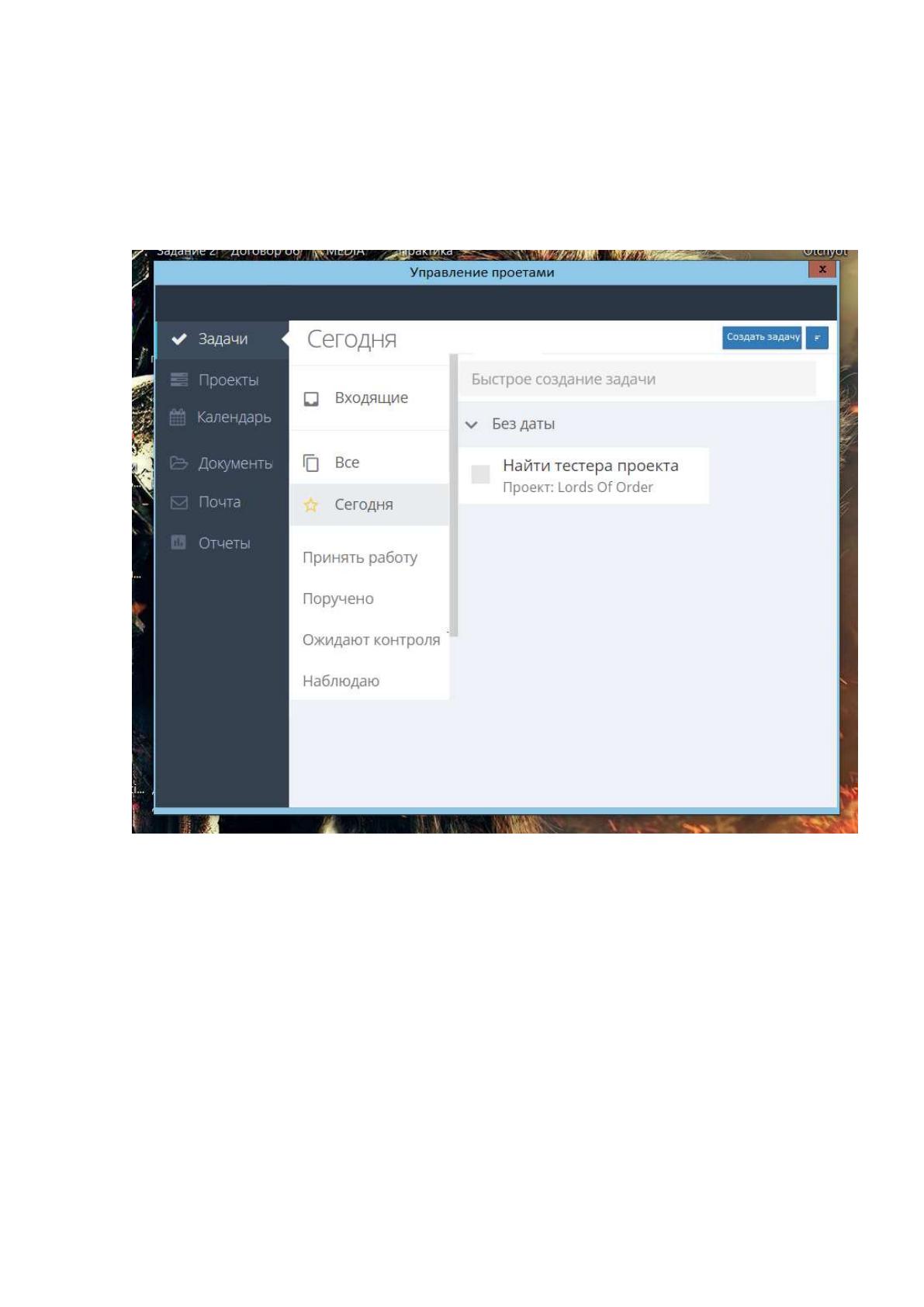

На рисунке 14 представлено главный экран программы. Сбоку можно
увидеть разделы меню: задачи, проекты, календарь, документы, почта,
отчѐты. Так же можно просмотреть список проектов нажав в меню на
проекты.
Рисунок 14 – Главное меню

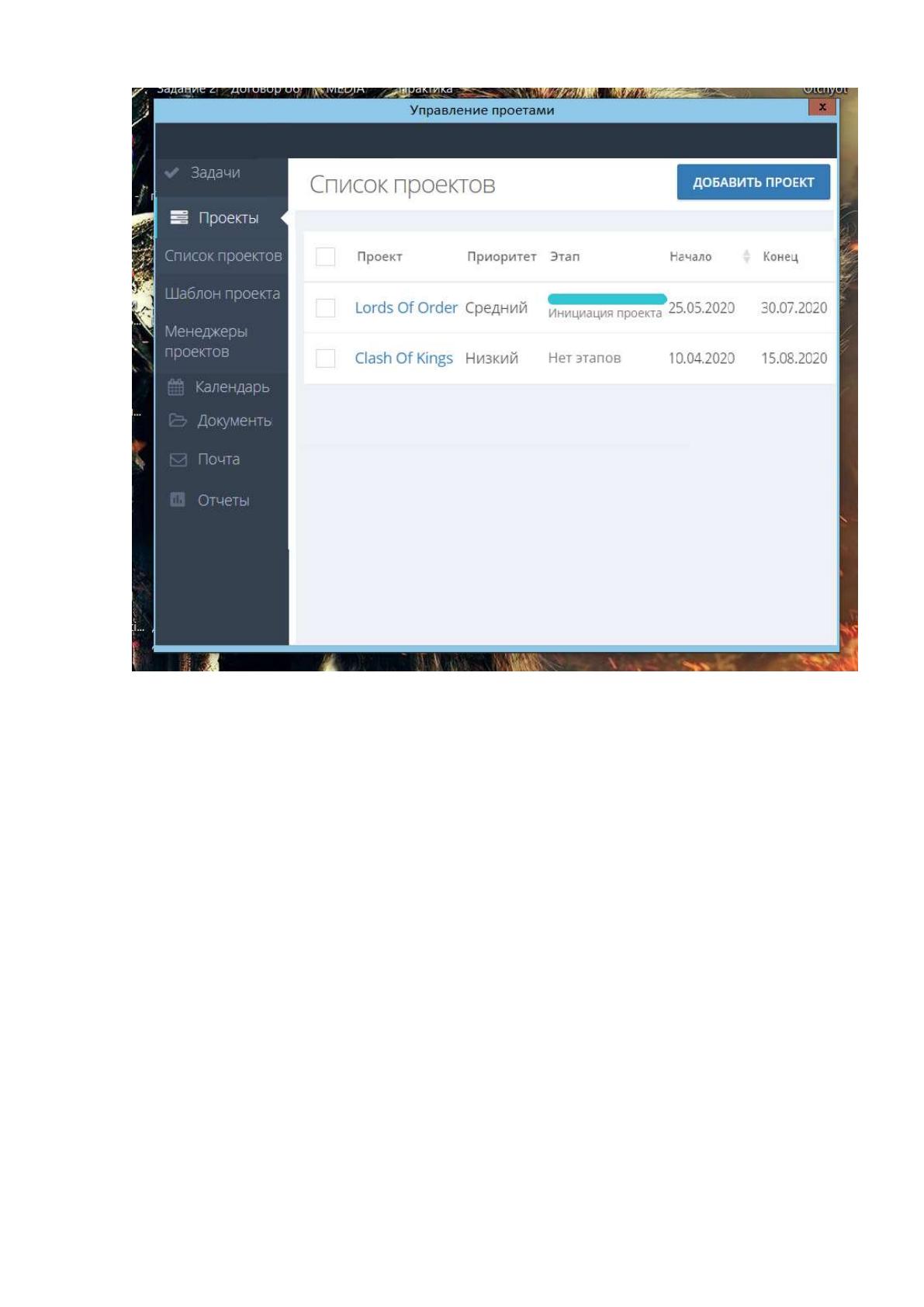

На данном рисунке 15 открыт раздел проектов, где можно
просмотреть список проектов так и добавить новый проект.
56
Рисунок 15 – Раздел проекты в меню
На рисунке 16 изображѐн шаблон создния проекта. Что бы создать
проект нужно заполнить шаблон как на рисунке 17.
