4. Анализ данных.
Служебные функции:
1. Идентификация пользователя.
2. Смена пароля пользователя.
Рисунок 2.10 - Дерево функций
Работа пользователя с информационной системой осуществляется при
помощи диалогового режима, в основе которого лежит взаимодействие человека
и ЭВМ во время решения задачи посредством передачи и приема сообщений
через терминальные устройства. [9].
Функции ИС
Основные
Работа со
справочниками
Категории, разделы и
группы строительных
работ
Виды строительных
работ
Отделы
Должности
Сотрудники
Сроительные
площадки
Материалы
Категории
материалов
Пользователи
Работа с
документами
Лимитно-
заборная карта
Учет технологических
процессов
План
строительства
Производствен-
ное задание
Расходы на
строительство
Лимиты на отпуск
материалов
Выполнение
строительных работ
Анализ данных
Обработка
запросов
Формирование
отчетов
Служебные
Идентификация
пользователя
Смена пароля
53
Сценарий диалога взаимодействия пользователя и информационной
системы представлен на рисунке 2.11.
Доступ к функциям информационной системы выполняется через пункты
меню, расположенного на главной форме приложения.
Рисунок 2.11 - Сценарий диалога
2.3.2. Характеристика базы данных
В результате исследования предметной области и разработанных
требований к информационной системе автоматизации управления
технологическими процессами выделены следующие сущности [11, 13]:
сотрудник;
должность;
отдел;
строительная площадка;
Главное меню приложения
Справочники
Категории, разделы и группы
строительных работ
Отделы
Должности
Сотрудники
Строительные площадки
Материалы
Категории материалов
Пользователи
Продукция
Строительные
работы
План
строительства
Производстве-
нные задания
Расход
стройматериалов
Лимиты на отпуск
материалов
Выполение
строительных
работ
Шаблоны
документов
Лимитно-
заборная карта
Отчеты
Отчет о
выполненных
работах
План
строительства
Остатки лимитов
на использование
материалов
54
склад;
категория работ;
группа работ;
раздел работ;
вид работ;
материал;
категория материалов;
использование материалов;
производственное задание;
спецификация задания;
план строительства;
спецификация плана;
лимит на отпуск материалов;
выполненные работы;
пользователь.
Атрибуты выделенных сущностей и их описание представлены в
таблицах 2.2-2.21.
Таблица 2.2
Сущность «Сотрудник»
Атрибут
Ключевое поле
Внешний
ключ
Описание
Код сотрудника
Да
Нет
Идентификатор сотрудника
Фамилия сотрудника
Нет
Нет
Фамилия сотрудника
Имя сотрудника
Нет
Нет
Имя сотрудника
Отчество сотрудника
Нет
Нет
Отчество сотрудника
Отдел
Нет
Да
Наименование отдела
Должность
Нет
Да
Наименование должности
Дата рождения
Нет
Нет
Дата рождения сотрудника
Адрес
Нет
Нет
Полный адрес
Паспортные данные
Нет
Нет
Паспортные данные
55
Таблица 2.3
Сущность «Строительная площадка»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код
площадки
Да
Нет
Идентификатор площадки
Название
Нет
Нет
Наименование площадки
Адрес
Нет
Нет
Адрес площадки
Описание
Нет
Нет
Описание площадки
Таблица 2.4
Сущность «Должность»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код должности
Да
Нет
Идентификатор должности
Наименование
Нет
Нет
Наименование должности
Таблица 2.5
Сущность «Отдел»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код отдела
Да
Нет
Идентификатор отдела
Наименование
Нет
Нет
Наименование отдела
Таблица 2.6
Сущность «Категория работ»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код категории
Да
Нет
Идентификатор категории
Наименование
Нет
Нет
Наименование категории
Таблица 2.7
Сущность «Группа работ»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код группы
Да
Нет
Идентификатор категории
Наименование
Нет
Нет
Наименование категории
Код категории
Нет
Да
Идентификатор категории
56
Таблица 2.8
Сущность «Раздел работ»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код раздела
Да
Нет
Идентификатор категории
Наименование
Нет
Нет
Наименование категории
Код группы
Нет
Да
Идентификатор группы
Таблица 2.9
Сущность «Склад»
Атрибут
Ключевое поле
Внешний
ключ
Описание
Код склада
Да
Нет
Идентификатор склада
Наименование
Нет
Нет
Наименование склада
Таблица 2.10
Сущность «Выполненные работы»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код выполнения
Да
Нет
Идентификатор выпуска
Дата выполнения
Нет
Нет
Дата акта
Код задания
Нет
Да
Идентификатор задания
Код стройплощадки
Нет
Да
Идентификатор
стройплощадки
Код вида работ
Нет
Да
Идентификатор вида работ
Количество
Нет
Нет
Количество товара
Таблица 2.11
Сущность «Производственное задание»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код задания
Да
Нет
Идентификатор
задания
Дата задания
Нет
Нет
Дата продажи
Код плана
Нет
Да
Идентификатор плана
Код сотрудника
Нет
Да
Идентификатор
сотрудника,
оформившего задание
57
Таблица 2.12
Сущность «Спецификация производственного задания»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код спецификации
Да
Нет
Идентификатор
спецификации
Код задания
Нет
Да
Идентификатор продажи
Код вида работ
Нет
Да
Идентификатор товара
Количество
Нет
Нет
Количество
Описание
Нет
Нет
Описание
Таблица 2.13
Сущность «Использование материалов»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код использования
Да
Нет
Идентификатор
использования
Дата
Нет
Нет
Дата использования
Код задания
Нет
Да
Идентификатор задания
Код материала
Нет
Да
Идентификатор материала
Количество
Нет
Нет
Количество материала
Единица измерения
Нет
Нет
Единица измерения
Таблица 2.14
Сущность «Материал»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код материала
Да
Нет
Идентификатор материала
Наименование
Нет
Нет
Наименование материала
Код категории
Нет
Да
Идентификатор категории
Таблица 2.15
Сущность «Категория материала»
Атрибут
Ключевое
поле
Внешний ключ
Описание
Код категории
Да
Нет
Идентификатор
спецификации
Наименование
Нет
Нет
Наименование категории
58
Таблица 2.16
Сущность «План строительства»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код плана
Да
Нет
Идентификатор
пользователя
Дата создания
Нет
Нет
Логин пользователя
Наименование
Нет
Нет
Пароль пользователя
Дата начала
Нет
Да
Дата начала выпуска
Дата окончания
Нет
Нет
Дата окончания выпуска
Таблица 2.17
Сущность «Спецификация плана»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код
спецификации
Да
Нет
Идентификатор
спецификации
Код плана
Нет
Нет
Идентификатор плана
Код вида работ
Нет
Нет
Идентификатор вида
работ
Количество
Нет
Да
Количество работ
Описание
Нет
Нет
Описание работ
Таблица 2.18
Сущность «Лимит на отпуск материалов»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код лимита
Да
Нет
Идентификатор пользователя
Код задания
Нет
Да
Идентификатор
производственного задания
Код материала
Нет
Да
Идентификатор материала
Количество
Нет
Нет
Количество материалов
(лимит)
Единица измерения
Нет
Нет
Наименование единицы
измерения
59
Таблица 2.19
Сущность «Пользователь»
Атрибут
Ключевое
поле
Внешний
ключ
Описание
Код
пользователя
Да
Нет
Идентификатор
пользователя
Логин
Нет
Нет
Логин пользователя
Пароль
Нет
Нет
Пароль пользователя
Код сотрудника
Нет
Да
Идентификатор сотрудника

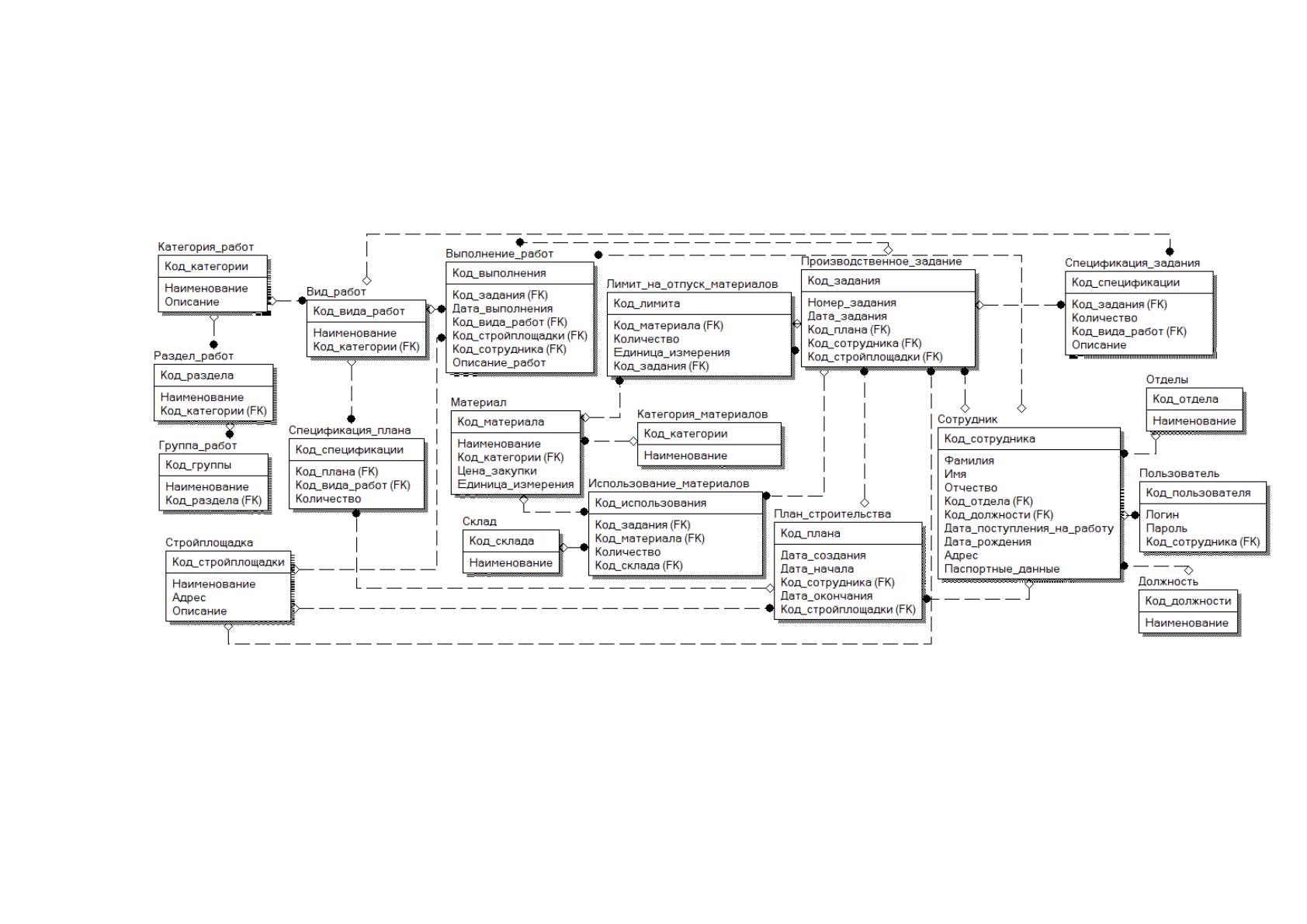

На рисунке 2.12 представлена логическая модель БД в нотации IDEF1X
[18] информационной системы управления технологическими процессами.

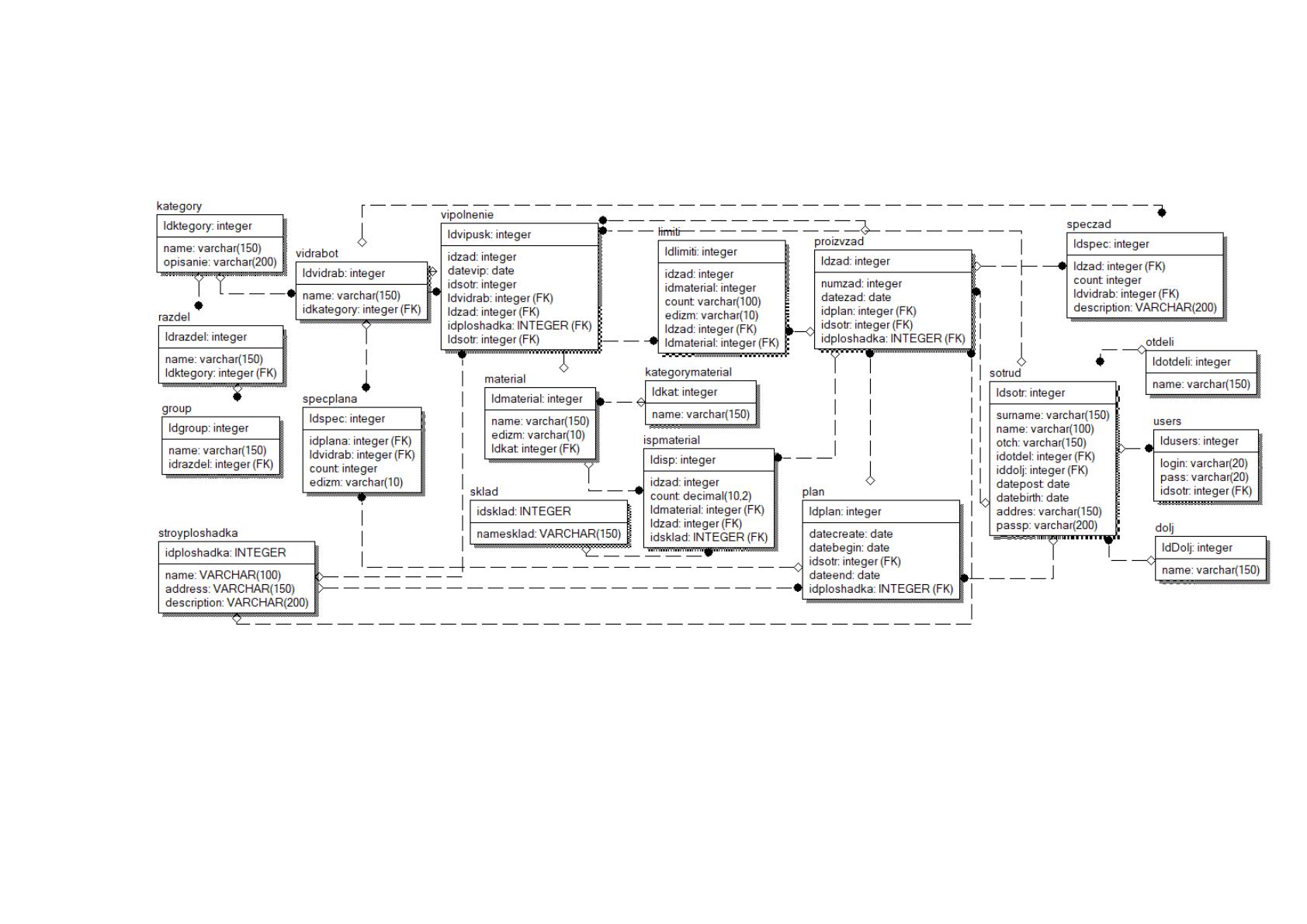

На рисунке 2.13 представлена физическая модель базы данных [21].
60
Рисунок 2.12 - Логическая структура базы данных
61
Рисунок 2.13 - Физическая модель базы данных
